BEDIENUNGSANLEITUNG Solitaire CWT 1000 - 40 T+A

BETRIEBSANLEITUNG USER MANUAL

Solitaire CWT 1000 - 40

Seite / Page

Deutsch 4

English 18

Technische Daten / Specifications 33

Willkommen.

Wir freuen uns, dass Sie sich für ein T+A-Produkt entschieden haben. Mit Ihren neuen Solitaire CWT 1000-40 Lautsprechern haben Sie HiFi-Geräte der Referenzklasse erworben, bei dessen Konzeption und Entwicklung den Wünschen des audiophilen Musikliebhabers oberste Priorität eingeräumt wurde.

Die innovativen Problemlösungen, die solide, durchdachte Konstruktion und die verwendeten hochwertigen Materialien werden dazu beitragen, dass diese Lautsprecher höchsten Anforderungen und Ansprüchen über viele Jahre genügen werden.

Eine genaue Qualitätsprüfung aller Materialien, die sorgfältige Produktion durch hochqualifizierte Fachkräfte und eine rechnergesteuerte, vollautomatisierte Endkontrolle gewährleisten die hohe Produktqualität und die Einhaltung aller Spezifikationen.

Seit 1984 entwickelt und produziert T+A die SOLITAIRE Lautsprecherserie. CWT steht für Cylinder Wave Transducer. Sie sind reine High End Standlautsprecher, die kompromisslos völlig neu entwickelt wurden. Im Vordergrund stand die möglichst perfekte und ideale Musikwiedergabe. Die CWT 1000-40 hat extrem aufwändige Gehäuse mit mehrschichtigem Aufbau erhalten, die äußerst fest, resonanzarm und stabil sind. Im Bassbereich wurde auf geschlossene Gehäuse gesetzt, um eine möglichst saubere Impulswiedergabe und niedrige untere Grenzfrequenz zu erreichen. Zur gänzlichen Vermeidung von Gehäuseresonanzen sind die Tieftöner impulskompensierend symmetrisch angeordnet worden. Für den Mitteltonbereich wurde ein völlig neues Chassis entwickelt, das nicht nur über eine unglaubliche Impulswiedergabe verfügt, sondern auch frei von allen Verfälschungen und Verfärbungen ist. Im Hochtonbereich kommt ein aufwändiger, völlig neu entwickelter Hochton-Elektrostat mit enormer Membranfläche zum Einsatz. Ein ideales Chassis für den gesamten Hochtonbereich. Das Ganze befindet sich in unvergleichlichen Gehäusen, deren Form perfekt für die benötigte Funktion geschaffen wurde und um absolute Resonanzfreiheit zu gewährleisten.

Als Sonderzubehör sind hochwertige audiophile Kabel und Steckverbinder lieferbar.

Wir bedanken uns für Ihr Vertrauen und wünschen Ihnen viel Freude und Hörvergnügen mit Ihren Solitaire CWT 1000-40-Lautsprecherboxen.

T+A elektroakustik GmbH & Co KG

Alle verwendeten Bauteile entsprechen den geltenden deutschen und europäischen Sicherheitsnormen und -standards. Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung vollständig lesen und insbesondere die Aufstellungs-, Betriebs- und Sicherheitshinweise genau befolgen.

Dieses Produkt entspricht der Niederspannungsrichtlinie (2006/95/EG), der EMV-Richtlinie (2004/108/EG) und den CE-Markierungsrichtlinien (93/68/EG).

Inhalt

Solitaire CWT Serie 6

Aufstellung und Montage

Hörabstand 7

Aufstellung...... 8

Montage der Spikes im Detail 10

Niveauausgleich 10

Anschluss.... 11

Pegelanpassung.... 14

Pflegehinweise....14

Sicherheitshinweise 15

Betriebsstörungen 17

Technische Daten 33

In der Anleitung verwendete Symbole

Achtung!

Mit diesem Symbol gekennzeichnete Textstellen enthalten wichtige Hinweise, die für einen problemlosen und sicheren Betrieb des Gerätes unbedingt beachtet werden müssen.

Dieses Symbol markiert Textpassagen, die Ihnen zusätzliche Hinweise und Hintergrundinformation geben und das Verständnis erleichtern sollen.

Zum Lieferumfang gehören folgende Teile:

• Solitaire CWT 1000-40
• 1 Netzkabel
• 4 Spikes (komplett mit Kontermutter und Bodenkontaktplatte)
• 1 Bedienungsanleitung

Heben Sie bitte die Originalverpackung auf. Die Karton und das Verpackungsmaterial sind speziell für diese Lautsprecher konzipiert. Sie stellen einen sicheren Behälter für spätere Transporte dar und erhalten den Wiederverkaufswert der Lautsprecherboxen.

Falls Sie die Verpackung nicht mehr benötigen, geben Sie diese Ihrem Händler zurück, um eine fachgerechte Entsorgung zu gewährleisten.

Aufstellung und Montage

Hörabstand

Die Lautsprecher sind symmetrisch aufgebaut, das heißt, es gibt eine linke und eine rechte Box. Um die bestmögliche Wiedergabequalität zu erreichen sollten die Lautsprecher mit den Hochtonelektrostaten nach außen aufgestellt werden. Es empfiehlt sich außerdem, die Lautsprecher leicht auf den Hörplatz auszurichten.

Diese SOLITAIRE Lautsprecher sind als Cylinder Wave Transducer (CWT) konzipiert. Die Mitteltöner bilden ein so genanntes Line - Array und der Elektrostat eine Line - Source, durch die eine Bündelung des Schallfeldes zwischen Ober- und Unterkante des Lautsprechers erreicht wird. Oberhalb der Gehäuse und nach unten ist die Abstrahlung des gesamten Tief-Mittel und des Hochtonfrequenzbereichs gering. Damit gibt es auch sehr wenig Decken- und Bodenreflexionen und so gut wie keine Beeinflussungen des Klangbildes und Abbildungsverhaltens durch den Abhörraum.

Die CWT 1000-40 sind leicht nach hinten geneigt, damit die Zylinderwelle in den Abhörraum hinein ansteigt. Beim Abhören sollte man sich also im Bereich vor den Schallwänden befinden, keinesfalls oberhalb der Gehäuse.

Der Hörabstand sollte etwa 10% größer sein als der Abstand der Lautsprecher zueinander und 3,5 Meter nicht unterschreiten.

Berücksichtigen Sie, dass die Basswiedergabe durch eine Positionierung der Boxen an der Wand um ca. 3 dB, in der Raumecke bis zu 6 dB angehoben wird. Zur Vermeidung einer überhöhten Bassabstrahlung ist es daher sinnvoll, die Boxen mit einem Abstand von mindestens 1 Meter zu den Seitenwänden möglichst frei aufzustellen (siehe Abschnitt "Pegelanpassung").

Stellen Sie die Boxen so auf, dass eine Berührung der Polklemmen im Betrieb, insbesondere durch Kinder, ausgeschlossen ist!

Der Lautsprecher hat ein sehr hohes Gewicht - Vorsicht beim Auspacken und beim Transport. Heben und transportieren Sie die Lautsprecher immer mit 2 Personen.

• Stellen Sie die Lautsprecher zunächst am vorgesehenen Aufstellungsort auf. Zur Ermittlung der korrekten Abstände (Wände, Hörplatz, etc.) und Aufstellungswinkel zum Hörplatz, können die CWT 1000-40 mithilfe der vormontierten Möbelgleiter leicht bewegt und ausgerichtet werden (Abb.3).
• Nachdem die CWT 1000-40 an ihrem endgültigen Platz richtig ausgerichtet sind, sollten die Abstände und Winkel notiert oder markiert werden.

Abb. 3

• Stellen Sie die CWT 1000-40 an die Seite und legen Sie die Schaumstoffplatte (56x70 cm) aus der Transportverpackung an die vorher ermittelte Stelle. Positionieren Sie die Platte so, dass die vorderen Füße überstehen (siehe Abb. 4).
• Heben Sie die CWT 1000-40 auf die Schaumstoffplatte und richten Sie den Lautsprecher so aus, dass er die wieder auf der korrekten Position steht.

Abb. 4

• Montieren Sie die vorderen Spikes als Erstes. Hierzu neigt eine Person die CWT 1000-40 leicht nach hinten (Abb. 5), während eine weitere Person die Möbelgleiter entfernt und Spikes wie im Punkt „Montage der Spikes im Detail“ beschrieben befestigt (Abb. 7).
• Nachdem die Spikes montiert sind, müssen die Bodenkontaktplatten unter den Spikes auf dem Boden positioniert werden.
• Senken Sie den Lautsprecher langsam wieder ab, bis die Spikes auf den Bodenkontaktplatten stehen. Gegebenenfalls die Position der Bodenkontaktplatten vor dem vollständigen Absetzen der Lautsprecher nochmals korrigieren.
  Die kleine Vertiefung der Bodenplatte zentriert den Absorptionskegel.

• Im zweiten Schritt werden die hinteren Spikes montiert (Abb. 6).
  • Die Montage erfolgt so wie oben beschrieben.
• Achten Sie besonders darauf, dass die CWT 1000-40 auf den Bodenkontaktplatten nicht wegrutscht. Neigen Sie den Lautsprecher nur soweit, dass die Spikes montiert werden können.

Montage der Spikes im Detail

• Schrauben Sie als Erstes den Spike von unten vollständig in die Sockelplatte.
• Als Nächstes muss die Kontermutter von oben auf das Gewinde des Spikes geschraubt werden.
• Stellen Sie die Lautsprecher auf die Bodenkontaktplatte an die vorgesehene Stelle im Raum. Die kleine Vertiefung der Bodenplatte zentriert den Spike (siehe auch Kapitel „Aufstellung“).

Um Verletzungen zu vermeiden, gehen Sie mit den extrem spitzen Spikes äußerst vorsichtig um, und halten Sie diese von Kindern fern!

Die Spikes können mit ihren Spitzen empfindliche Böden (z. B. Parkett oder Fliesen) beschädigen! Legen Sie zu Schutz immer die Bodenkontaktplatte unter.

Abb. 7

Niveauausgleich

Durch Hinein- und Herausdrehen der Spikes kann ein optimaler Höhenausgleich bei Unebenheiten des Untergrundes erreicht werden. Die Spikes müssen so justiert sein, dass der Lautsprecher einen festen Kontakt zum Untergrund hat und nicht „kippelt“.

Terminal	Die Solitaire CWT 1000-40 ist mit einem Bi-Wiring Anschlussterminal ausgestattet, welches für den Bassbereich (Bass) und den Mittel-/Hochtonbereich (Mid / High) getrennte Eingänge zur Verfügung stellt. Dieses Terminal erlaubt neben demStandard-Anschluss auch die BetriebsartenBi-Wiringund Bi-Amping.(siehe Verdrahtungsschemas)
Trigger	Steuerbuchsen für dasT+ARLINK– System :Beide Buchsen sind gleichwertig - eine beliebige der beiden Buchsen dient als Eingang, die andere ist dann ggf. als Ausgang zum nächstenRLINKGerät (Lautsprecher) zu verwenden.
Mode	Das Netzteil für den Elektrostaten ist mit einer Einschaltautomatik ausgestattet. Durch den 'Mode'-Schalter wird die Betriebsart der Einschaltautomatik gewählt.Stellung 'ON'Befindet sich der Schalter in Stellung 'ON', so bleibt der Elektrostat dauerhaft eingeschaltet, unabhängig vom Eingangs-Signal.Stellung 'AUTO'Die Einheit schaltetautomatischein, sobald ein Musiksignal anliegt. Wird für etwa 5 Minuten kein Signal erkannt, schaltet sie wieder aus.Stellung 'CTRL'Die Einheit schaltetautomatischmit dem Steuersignal, eines über die R LINK-Buchse angeschlossenenT+AGerätes, ein und aus.
Netzanschluss	Elektrostaten benötigen eine Hochspannung für die Aufladung der Folie. Deshalb besitzen dieCWT 1000-40 einen Netzanschluss und einen Netzschalter.
Power LED(beleuchtetesT+A-Logo)	DasT+A-Logo am Lautsprecher ist gleichzeitig die Einschaltkontrolle (Power ON LED). Wenn der Lautsprecher eingeschaltet ist, leuchtet die Anzeige rot.
	iEs ist empfehlenswert, den Elektrostaten vor jedem Hören ca. 3 Minuten einlaufen zu lassen, damit sich die Elektrostatenfolie mit Ladungsträgern aufladen kann.

Verstärker

Die CWT 1000-40 können an alle Verstärker angeschlossen werden, die für eine Lastimpedanz von 4 Ω ausgelegt sind.

Um das klangliche Potential dieser Lautsprecher voll zur Geltung zu bringen, empfehlen wir laststabile Endstufen mit hoher Stromlieferfähigkeit >10 Ampere.

Anschlussklemmen und Lautsprecherkabel können gefährliche Spannungen führen! Vor Arbeiten an der Verkabelung ist der Verstärker unbedingt auszuschalten!

Kabel

Einen entscheidenden Einfluss auf den Klang der Gesamtanlage übt das verwendete Kabel aus. T+A hat deshalb ein eigenes Kabelprogramm entwickelt, welches für jede Anwendung das passende Kabel beinhaltet. Diese Kabel sind auf die speziellen Eigenschaften unserer Lautsprecher abgestimmt. Alle verwendeten Kabel sollten gleich lang sein!

Standard - Anschluss

Beim Standard-Anschluss wird pro Box nur ein Lautsprecherkabel benötigt. Die Verbindungsbrücken zwischen Bass und Mid / High bleiben eingebaut

Im Bi – Wiring und Bi – Amping Betrieb müssen unbedingt die Kabelbrücken zwischen dem Tiefton (Bass)- und Mittel/Hochtoneingang (Mid / High) entfernt werden.

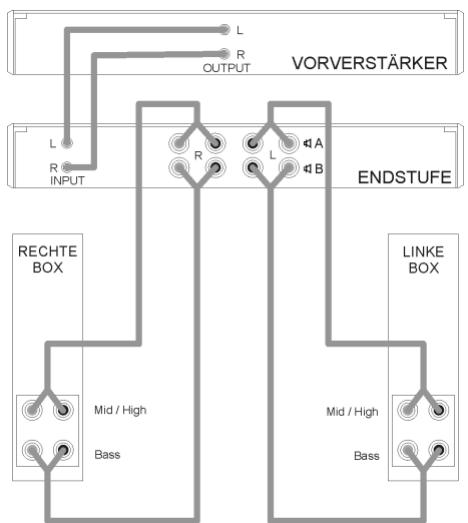

Bi - Wiring

Beim Bi-Wiring werden durch getrennte Signalführung der Bass- (Bass) und Mittel-/Hochton-Signale (Mid / High) bessere klangliche Ergebnisse erzielt. Es werden pro Box zwei Lautsprecherkabel benötigt.

An Endstufen mit zwei Lautsprecherausgängen (A und B) werden die Boxen gemäß folgender Abbildung angeschlossen; bei Endstufen mit nur einem Lautsprecherausgang werden beide Kabel parallel an diesen Ausgang angeschlossen.

Bi – Amping (horizontal)

Beim Bi-Amping werden die Signalwege des Tiefton- und des Mittel-/Hochtonbereiches bereits vor der Endstufe getrennt.

Bei der horizontalen Bi-Amping-Variante übernimmt eine Stereo-Endstufe die Verstärkung des Tieftonbereiches für beide Kanäle während die andere Stereo-Endstufe den Mittel-/Hochtonbereich beider Kanäle treibt.

Vorteil: Symmetrische Auslastung des Endstufen-Netzteils für beide Kanäle. Nachteil: Die Endstufe bestimmt die Kanaltrennung.

Bi – Amping (vertikal)

Bei der vertikalen Bi-Amping-Variante erfolgt die Endverstärkung streng kanalgetrennt.

Je eine Stereo-Endstufe übernimmt die Verstärkung einer Lautsprecherbox, indem der eine Kanal den Hoch-/Mitteltonbereich und der andere Kanal den Tieftonbereich treibt.

Vorteil: Maximale Kanaltrennung im Endstufenbereich. Kurze Lautsprecherkabel durch lautsprechernahe Positionierung der Endstufen. Nachteil: Asymmetrische Auslastung des Endstufen-Netzteils durch Bassanteile einerseits und Mittel-/Hochtonanteile andererseits.

Pegelanpassung

Pegelanpassung

Die CWT 1000-40 kann problemlos an die akustischen Eigenschaften des Hörraumes bzw. an besondere Aufstellungsbedingungen angepasst werden.

So ist es z.B. bei einer wandnahen Aufstellung der Lautsprecher oftmals erforderlich, den Bassbereich abzusenken.

Zu diesem Zweck befinden sich auf dem rückwärtigen Anschlussterminal der Lautsprecherbox drei Schalter (BASS, MID und TREBLE) mit je drei Stellungen: +1,5 dB, LIN und -1,5 dB

BASS

Für eine Aufstellung im Raum mit großem Abstand zur Wand (>1,5 m) empfiehlt sich die Schalterstellung +1,5 dB. Bei einer wandnahen Aufstellung ergeben sich erfahrungsgemäß die besten klanglichen Ergebnisse mit der Schalterstellung 0 dB. Die Aufstellung der Box in einer Raumecke kann zu einer Überhöhung im Bassbereich führen. Die Einstellung -1,5 dB kompensiert diesen Effekt.

MID / TREBLE

Auf der Rückseite der Box befinden sich zwei weitere Schalter für die Anpassung des Hoch- und Mitteltonbereiches an den Hörraum. Werksseitig sind beide Schalter auf die Normalstellung 0 dB eingestellt.

Diese Schalter ermöglichen eine Veränderung des Lautstärkepegels um ±1,5 dB. Als Richtlinie für die Einstellung dieser Bereiche gilt die Halligkeit des Hörraumes. Für sehr hallige Räume empfiehlt sich die -1,5 dB Stellung.

Dagegen kann eine Anhebung um 1,5 dB bei sehr stark bedämpften Räumen günstiger sein.

Pflegehinweise

Pflege des Gerätes

Vor Reinigungsarbeiten an den Lautsprechern ist der Netzstecker zu ziehen! Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel!

Die Oberfläche der Lautsprechergehäuse sollte zur Reinigung ausschließlich mit einem weichen, trockenen Tuch abgewischt werden.

Sicherheitshinweise

Bitte lesen Sie die Bedienungsanleitung vor Gebrauch der Anlage sorgfältig durch. Befolgen Sie unbedingt die folgenden Sicherheitsvorschriften!

Waren die Lautsprecher größerer Kälte ausgesetzt (z. B. beim Transport), so ist mit der Inbetriebnahme zu warten, bis sich die Lautsprecher auf Raumtemperatur aufgewärmt haben und das Kondenswasser restlos verdunstet ist.

Die Lautsprecher dürfen nur in trockenen Räumen betrieben werden.

Wie alle Elektrogeräte so sollte auch dieses Gerät nicht unbeaufsichtigt betrieben werden.

Bei längerer Nichtbenutzung sollte der Netzstecker der Geräte aus der Steckdose gezogen werden.

Die erforderliche Stromversorgung ist dem Aufdruck an der Lautsprecherrückwand zu entnehmen. An andere Stromversorgungen darf das Gerät nicht angeschlossen werden.

Das Netzkabel muss so verlegt werden, dass keine Gefahr der Beschädigung (z. B. durch Trittbelastung oder durch Möbelstücke) besteht. Besondere Vorsicht ist dabei an den Steckern, Verteilern und an der Netz Eingangsbuchse der Boxen geboten. Auf den Netzstecker darf keine übermäßige Krafteinwirkung ausgeübt werden!

Die Lautsprecher sind so aufzustellen, dass eine Berührung sämtlicher Geräteanschlüsse (insbesondere durch Kinder) ausgeschlossen ist.

Stellen Sie keine offenen Flammen, wie z. B. Kerzen auf das Gerät.

Schützen Sie das Gerät vor Tropf- und Spritzwasser und stellen Sie keine Blumenvasen oder andere Gefäße mit Flüssigkeiten auf das Gerät.

Der elektrostatische Hochtöner der Solitaire CWT 1000-40 arbeitet mit sehr hoher Spannung. Alle Hochspannung führenden Teile sind durch Berührschutzgitter gesichert. Auf keinen Fall dürfen die Gitter entfernt werden. Bei der Berührung interner Teile des Elektrostaten besteht Lebensgefahr.

Es dürfen keine Gegenstände durch die Gitter gesteckt werden. Das Eindringen von Flüssigkeiten in den Hochtöner ist unter allen Umständen zu vermeiden. Sollten doch Fremdkörper oder Flüssigkeiten in den Hochtöner gelangt sein, ist sofort der Netzstecker zu ziehen. Vor einer erneuten Inbetriebnahme ist die Lautsprecherbox in einer autorisierten Werkstatt überprüfen zu lassen.

Außer den in der Bedienungsanleitung beschriebenen Handgriffen sollten vom Benutzer keinerlei Arbeiten am Gerät vorgenommen werden.

Die Lautsprecher dürfen nur vom qualifizierten Fachmann geöffnet werden. Reparaturen und das Auswechseln von Sicherungen sind von einer autorisierten T+A Fachwerkstatt durchzuführen.

Bei Beschädigungen oder bei Verdacht auf eine nicht ordnungsgemäße Funktion der Geräte sollte sofort der Netzstecker gezogen, und die Geräte zur Überprüfung in eine autorisierte T+A Fachwerkstatt gegeben werden.

Der Lautsprecher hat ein sehr hohes Gewicht - Vorsicht beim Auspacken und beim Transport. Heben und transportieren Sie die Lautsprecher immer mit 2 Personen. Aufgrund der gesetzlich bestehenden Vorschriften zum Heben schwerer Lasten darf der Transport der Lautsprecher nicht von Frauen vorgenommen werden.

Achten Sie auf sicheren und festen Griff, lassen Sie das Gerät nicht fallen, tragen Sie beim Bewegen der Lautsprecher Sicherheitsschuhe.

Stolpern Sie nicht. Achten Sie auf eine freie Bewegungsfläche, entfernen Sie Hindernisse und Stolperstellen auf dem Transportweg. Vorsicht beim Abstellen! Um Quetschungen zu vermeiden achten Sie darauf, dass Ihre Finger nicht zwischen Lautsprecher und Aufstellfläche gelangen.

Pflege der Lautsprecher

Vor Reinigungsarbeiten an den Lautsprechern ist der Netzstecker zu ziehen!

Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel!

Zum Polieren der Gehäuse ist ausschließlich die mitgelieferte Politur zu verwenden!

Vor der Wiederinbetriebnahme muss sichergestellt sein, dass keine Kurzschlüsse an den Anschlussstellen bestehen und dass alle Anschlüsse ordnungsgemäß sind.

Entsorgung der Lautsprecher

Für die spätere Entsorgung dieses Produkts stehen örtliche Sammelstellen für Elektroschrott zur Verfügung.

Betriebsstörungen

Viele Betriebsstörungen haben eine einfache Ursache, die sich leicht beheben lässt. Im folgenden Abschnitt sind einige mögliche Störungen sowie Maßnahmen zu deren Behebung aufgeführt. Sollte sich eine aufgetretene Störung durch diese Hinweise nicht beheben lassen, so ziehen Sie bitte umgehend den Netzstecker und wenden sich an eine T+A-Fachwerkstatt.

Kein Ausgangs-Signal oder stark verzerrtes Signal an den Lautsprechern.	Ursache: Kurzschluss in den Lautsprecherkabeln; z.B. durch herausstehende Litzenenden an den Polklemmen oder mechanische Beschädigung des Kabels. Abhilfe: Lautsprecherkabel und Polklemmen überprüfen, Litzenenden sauber verdrillen (evtl. Adernendhülsen benutzen), beschädigte Kabel unbedingt austauschen!
Flaches Klangbild, zu wenig Basswiedegabe	Ursache: Die Lautsprecherleitungen sind verpolt angeschlossen Abhilfe: Den Anschluss der Lautsprecherleitungen an Boxen und Lautsprecherklemmen des Verstärkers anhand des Anschluss-Schemas überprüfen und ggf. korrigieren
Zu kräftige oder dröhnende Basswiedergabe.	Ursache: Die Box steht zu dicht an der Wand oder in einer Raumecke. Abhilfe: Halten Sie einen Mindestabstand von 50 cm zu den seitlichen Wänden oder ändern Sie die Schalterstellung "BASS" auf der Rückseite der Box.
Keine Hochtonwiedergabe	Ursache: Die Hochspannung für den elektrostatischen Hochtöner fehlt. Abhilfe: Schalten Sie den Netzschalter auf der Rückseite der Box in Stellung "ON".

Welcome.

T+A elektroakustik GmbH & Co KG

Fig. 3

Technische Daten / Specification

	CWT 1000-403-Weg geschlossen3-Way closed box
	StandexFloor standing loudspeaker
Nennbelastbarkeit [Watt]Nominal Power rating [Watt]	300
Musikbelastbarkeit [Watt]Music power rating [Watt]	450
Impedanz [Ohm]Impedance [Ohm]	4
Übertragungsbereich [Hz]Frequency response [Hz]	26 - 40000
Empfindlichkeit (1 Watt/1 m)Sensitivity (1 Watt/1 m)	88 dB
Bestückung Tiefton [mm]Bass drive unit [mm]	4 x 210
Bestückung Mittelton [mm]Mid-range drive unit [mm]	8 x 120
Bestückung Hochton [mm]High freq. drive unit [mm]	920 x 50ElektrostatElectrostatic
Trennfrequenzen [Hz]Crossover frequencies [Hz]	200 / 2000
PegelstellerLevel adjustment	Tiefton, Mittelton und Hochton regelbarVariable bass, mid-range, treble
NetzanschlussMains connection	EU Version: 220-230 V / 50 - 60 HzUS Version: 110-115 V / 50 - 60 Hz
Abmessungen H x B x T cmDimensions H x W x D	134 x 32 x 46 cm
SockelSocket	1,5 x 42 x 58 cm
Gewicht [kg]Weight [kg]	80 kg

T+A

T+A elektroakustik GmbH & Co. KG

Planckstraße 9 – 11

D - 32052 Herford

T +49 (0) 5221 / 7676-0

F +49 (0) 5221 / 7676-76
