PA 1100 E - T+A - Kostenlose Bedienungsanleitung

Marke	T+A
Modell	PA 1100 E
Produkttyp	High-Resolution-Audio-Komponente mit USB-DAC
USB-Schnittstelle	USB 2.0
Maximale Abtastrate	384 kHz
Maximale Bittiefe	32 Bit
Audiostream	Bit-perfekt
Kernel-Streaming	Unterstützt
Native Wiedergabe	Unterstützt über J. River Media Center, Foobar 2000
Betriebssysteme	Windows 7, 8, 10 / macOS X 10.13.6 und höher
Mindestprozessor	Intel Core i5 oder ein vergleichbarer AMD-Prozessor
Mindest-RAM	4 GB
Treiberpaket	T+A Bit Perfect USB Audio Driver v4.61.0
Installation	Software-Assistent mit Schritt-für-Schritt-Anleitungen
Verbindungstopologie	Direkt mit dem Computer, keine USB-Hubs
Audiowiedergabe	Als Standard-Ausgabegerät festlegen
Stromversorgung	Netzspannung (intern, nicht vom Benutzer wartbar)
Abmessungen (ca.)	46,0 x 17,0 x 40,0 cm (B x H x T)
Gewicht (ca.)	12 kg
Wartung	Mit einem weichen, trockenen Tuch abwischen; keine scheuernden Reinigungsmittel
Sicherheitshinweis	USB nicht abziehen oder während der Wiedergabe ausschalten
Reparaturen	Kontaktieren Sie das T+A Servicecenter

Häufig gestellte Fragen - PA 1100 E T+A

Wie installiere ich den T+A Bit Perfect USB-Audio-Treiber?

Laden Sie das Softwarepaket von der T+A-Website herunter, entpacken Sie es und doppelklicken Sie auf die Setup-Datei. Bestätigen Sie jeden Dialog und verbinden Sie Ihr Gerät, wenn Sie dazu aufgefordert werden.

Welche Systemvoraussetzungen gelten für das PA 1100 E USB-Audio?

Sie benötigen einen Intel Core i5 oder einen vergleichbaren AMD-Prozessor, mindestens 4 GB RAM, eine USB-2.0-Schnittstelle und Windows 7, 8 oder 10 oder macOS X 10.13.6 oder höher.

Warum sollte ich das Resampling von Audio auf meinem Computer vermeiden?

Beim Resampling wird die ursprüngliche Abtastrate in eine andere umgewandelt, was zu einem Verlust der Audioqualität führt. Verwenden Sie daher spezielle Player wie J. River Media Center oder Foobar 2000, die native Wiedergabe unterstützen und den Kernel-Mixer umgehen.

Was ist Kernel-Streaming?

Kernel-Streaming ist der Prozess, den Windows verwendet, um Audiodaten zwischen Media-Playern und Treibern zu übertragen. Es sind mehrere Prozesse beteiligt und es muss korrekt konfiguriert werden, um Systemabstürze oder Wiedergabefehler zu vermeiden.

Kann ich einen USB-Hub verwenden, um den PA 1100 E anzuschließen?

Nein, verbinden Sie den PA 1100 E immer direkt mit dem Computer über einen USB-Port. USB-Hubs können Verbindungsprobleme verursachen und die Audioqualität verschlechtern.

Wie lege ich den PA 1100 E als Standard-Audiogerät unter Windows fest?

Öffnen Sie die Systemsteuerung, gehen Sie zu Sound, wählen Sie PA1100E aus der Liste, klicken Sie auf Als Standard festlegen, und gehen Sie dann zu Eigenschaften und wählen Sie die maximale Abtastrate und Bittiefe für Ihr System.

Wie richte ich den PA 1100 E auf einem Mac ein?

Öffnen Sie das Dienstprogramm Audio-MIDI-Setup, wählen Sie PA1100E und wählen Sie Dieses Gerät für Tonausgabe verwenden. Stellen Sie unter Format die maximale Abtastrate auf 384.000 Hz und 32 Bit ein.

Ist es sicher, das USB-Kabel während der Wiedergabe zu trennen?

Nein, trennen Sie niemals die USB-Verbindung und schalten Sie den PA 1100 E nicht aus, während die Wiedergabe aktiv ist. Dies kann Systemabstürze und Fehler im Wiedergabeprogramm verursachen.

Kann ich während der USB-Wiedergabe die Eingänge am PA 1100 E wechseln?

Nein, ändern Sie den Eingang am PA 1100 E nicht während der Wiedergabe, da die USB-Verbindung unterbrochen wird. Stoppen Sie zuerst die Wiedergabe, bevor Sie die Eingänge wechseln.

Was sollte ich tun, wenn Wiedergabeprobleme auftreten?

Da der PA 1100 E für Audiodaten auf den Computer angewiesen ist, prüfen Sie, ob das Problem von der Media-Player-Software herrührt. Wenden Sie sich zur Unterstützung an den Softwarehersteller, da T+A die Wiedergabe mit allen Softwareversionen nicht garantieren kann.

BEDIENUNGSANLEITUNG PA 1100 E T+A

Treiber / Software Installationsanleitung

Alle Betriebssysteme

Systemanforderungen 4

Hinweise zur USB Audiowiedergabe

Native Musikwiedergabe 5

Kernel Streaming 5

Installation und Einstellung

Windows Installation 6

Windows Einstellungen 8

Apple MAC OS Einstellungen ....10

Achtung!

Mit diesem Symbol gekennzeichnete Textstellen enthalten wichtige Hinweise, die für einen problemlosen und sicheren Betrieb des Gerätes unbedingt beachtet werden müssen.

Dieses Symbol markiert Textpassagen, die Ihnen zusätzliche Hinweise und Hintergrundinformation geben und das Verständnis erleichtern sollen.

Alle Betriebssysteme

Bitte beachten Sie, dass je nachdem wie Ihr System konfiguriert ist, die Abbildungen in dieser Installationsanleitung unter Umständen von der Darstellung auf Ihrem Computer abweichen können.

Systemanforderungen

(für die Wiedergabe von hochaufgelösten Audiofiles bis zur maximalen Samplingfrequenz)

• min. Intel Core i5 oder vergleichbarer AMD Prozessor.
• 4 GB RAM
  • USB 2.0 Schnittstelle
  • Microsoft Windows Windows 7, 8 oder 10
  • oder MAC OS X 10.13.6 oder höher

Abhängig von der Hard- und Softwarekonfiguration Ihres Computers kann eine einwandfreie Funktion mit dem PA 1100 E nicht allgemein gewährleistet werden.

Native Musikwiedergabe

(gilt nur bei Windows Systemen)

Computer Betriebssysteme unterstützen standardmäßig keine 'native' Musikwiedergabe. Das bedeutet, dass der PC unabhängig von der Samplerate der wiedergegebenen Datei immer in eine feste Samplerate umrechnet. Dieses Umrechnen ist erforderlich um die Audiowiedergabe mit anderen Audioquellen, z.B. Systemklängen des Betriebssystems zu mischen (Stichwort 'Kernel Mixer').

Eine HD Audioaufnahme mit z.B. 96 kHz wird vom Kernel immer auf 48 kHz herunter gerechnet und anschließend auf die in den PC Systemeinstellungen eingestellte Ausgangsdatenrate z.B. 44,1 kHz skaliert.

Bei diesen Resamplingprozessen geht ein Teil der Audioqualität verloren. Wenn Sie dies vermeiden möchten, muss das Umrechnen des Kernels mixers umgangen werden.

Da das PC-interne Handling der Audiodaten vom PA 1100 E nicht beeinflusst werden kann, müssen auf dem PC geeignete Musikplayer mit entsprechenden Treibern und evtl. Plugins installiert werden, die die Standard Audioverarbeitung des PC-Betriebssystems umgehen.

Gute Möglichkeiten hierfür bieten z.B. J. River Media Center oder Foobar 2000.

Zu den Hintergründen der Audio-Datenverarbeitung im PC stehen im Internet viele Informationsquellen und Foren zur Verfügung.

Grundsätzlich gilt: Der PA 1100 E kann die Audiodaten letztendlich nur mit der Qualität umsetzen, wie sie vom PC und dessen Betriebssystem ausgegeben werden.

Bitte beachten Sie, dass wir aufgrund von eventuellen Updates der Software keine generelle Funktionsgarantie gegeben werden kann. Sollte es bei der Wiedergabe zu Störungen kommen, kontaktieren Sie bitte den Hersteller der Software.

Kernel Streaming

Als Kernelstreaming bezeichnet man das von Windows Betriebssystemen verwendete Verfahren zur Audioübertragung zwischen Medienplayern und Treiber. Je nach Betriebssystem gibt es unterschiedliche, teilweise mehrere Verfahren des Kernelstreamings.

Die Einstellung des Kernelstreaming wird im Medienplayer vorgenommen, sofern dieser verschiedene Methoden unterstützt.

Um Systemfehler zu vermeiden, sollte während der Wiedergabe niemals die USB-Verbindung getrennt, oder der PA 1100 E ausgeschaltet werden. Außerdem sollten keine Systemeinstellungen geändert werden.

Wechseln Sie aus dem gleichen Grund auch den Eingang am PA 1100 E nicht während der Wiedergabe. Sobald der Eingang gewechselt wird, wird die USB-Verbindung unterbrochen.

Windows Installation

Bevor der PA 1100 E an einen Computer angeschlossen wird, müssen als erstes die Gerätetreiber installiert werden!

Gehen Sie dazu wie folgt vor:

• Laden Sie das Softwarepaket von der T+A Homepage unter http://www.ta-hifi.com/support
  • Entpacken Sie das ZIP-Archiv.
• Rufen Sie das Setup durch doppeltes Anklicken der Datei TA_BpUsbAudio_vX.XX.X_XXXX-XX-XX_setup.exe auf.
• Bestätigen Sie die Installation durch Anklicken der Schaltfläche „Ausführen“.
• Das Setupprogramm führt in wenigen Schritten durch die Installation.
• Bestätigen Sie die Dialogfenster ① bis ⑥ durch Anklicken der mit dem Mauszeiger markierten Schaltflächen.
• Die Installation ist vollständig abgeschlossen, nachdem die USB-Verbindung zum PA 1100 E hergestellt wurde.

Im nächsten Kapitel werden die erforderlichen Systemeinstellungen beschrieben.

①

Möchten Sie diese Datei ausführen?

Name: ...TA_BpUsbAudio_v4.61.0_2019-02-01_setup.exe

Herausgeber: Thesycon Software Solutions GmbH & Co. ...

Typ: Anwendung

Von: \SRV-SQL\Geraete\3246 - SD 3100 HV\STM3...

Ausführen

Abbrechen

☑ Vor dem Öffnen dieser Datei immer bestätigen

Dateien aus dem Internet können nützlich sein, aber dieser Dateityp kann eventuell auf dem Computer Schaden anrichten. Führen Sie nur Software von Herausgebern aus, denen Sie vertrauen. Welches Risiko besteht?

②

Windows Einstellungen

Nachdem die Installation vollständig abgeschlossen ist, können Sie den PA 1100 E mit einem beliebigen USB Anschluss an Ihrem Computer verbinden.

Der PA 1100 E sollte nur direkt an den Computer angeschlossen

werden. Bitte benutzen Sie keine USB Verteiler (Hubs).

Der PA 1100 E sollte nun von Windows automatisch erkannt werden.

Systemeinstellungen:

• Zum Öffnen der Systemsteuerung unter Windows 7 klicken Sie auf 'Start' und anschließend auf 'Systemsteuerung'.
• Zum Öffnen der Systemsteuerung unter Windows 8 und Windows 10 drücken Sie die Windows-Taste zusammen mit der x-Taste auf der Tastatur. Es erscheint ein Einstellfenster. Klicken Sie hier auf 'System'.

① Nachdem Sie die Systemsteuerung geöffnet haben, wählen Sie den Eintrag 'Sound' aus.

② Markieren Sie „PA1100E“ (Digitale Ausgabe) und klicken Sie anschließend auf 'Als Standard'.

②

③ klicken Sie auf 'Eigenschaften'.

• wählen Sie die Karteikarte 'Erweitert' durch Anklicken aus.
• Stellen Sie die maximale Samplingfrequenz ein.

③

MAC OS Einstellungen

Bei Mac OS Betriebssystemen ist keine Installation von Treibern erforderlich.

Der PA 1100 E kann mit einem beliebigen USB Anschluss des Computers verbunden werden.

Der PA 1100 E sollte nur direkt an den Computer angeschlossen werden. Bitte benutzen Sie keine USB Verteiler (Hubs).

• Schalten Sie den PA 1100 E ein.
- Der PA 1100 E sollte nun automatisch erkannt werden.

Systemeinstellungen:

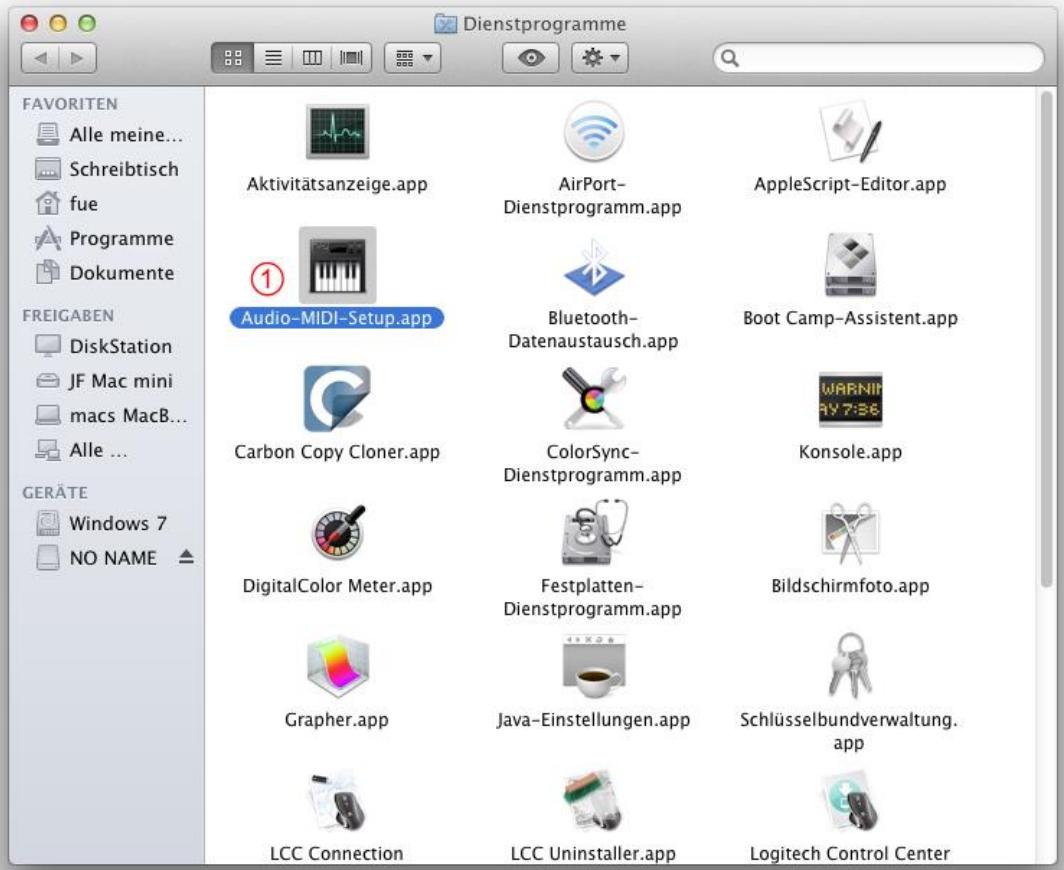

- Öffnen Sie das Dienstprogramm 'Audio Midi Setup'

• Markieren Sie als Audiogerät 'PA1100E'.
• Wählen Sie unter Einstellungen 'Dieses Gerät für die Tonausgabe verwenden'
• Format Unter diesem Menüpunkt kann die maximale Samplingfrequenz eingestellt werden, stellen Sie hier 384.000 Hz ein.

CONTENTS

Möchten Sie diese Datei ausführen?

Name: ...TA_BpUsbAudio_v4.61.0_2019-02-01_setup.exe

Herausgeber: Thesycon Software Solutions GmbH & Co. ...

Typ: Anwendung

Von: \SRV-SQL\Geraete\3246 - SD 3100 HV\STM3...

Ausführen

Abbrechen

or dem Öffnen dieser Datei immer bestätigen

Dateien aus dem Internet können nützlich sein, aber dieser Dateityp kann eventuell auf dem Computer Schaden anrichten. Führen Sie nur Software von Herausgebern aus, denen Sie vertrauen. Welches Risiko besteht?

②

T+A elektroakustik GmbH & Co. KG

32052 Herford | Planckstr. 9 – 11 | Tel. [phone] – 76760 | www.ta-hifi.com
