MAX 126 - Bassverstärker PEAVEY - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG MAX 126 PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko - Elektrischer Schlag! Nicht öffnen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführten halten.

WARNING: Um elektrischen Schlag oder Brandgebung zu verhindern, sollte dieser Apparat nicht Regen oder Feuchtigkeit ausgesetzt werden und Gegenstände mit Flüssigkeiten gefuellt, wie Vasen, nicht auf diesen Apparat gesetzt werden. Bevor dieser Apparat verwendet wird,lesen Sieitte den Funktionsführer fur weitere Warnungen.

ACHTUNG: Beim Einsatz von Elektrogeräten müssen u.a. grundlegende Vorsichtsmaßnahmen befolgt werden:

C E

1. Lesen Sie sich diese Anweisungen durch.
2. Bewahren Sie diese Anweisungen auf.
3. Beachen Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Setzen Sie these Gerät nicht in der Nähe von Wasser ein.
6. Reinigen Sie es nur mit einem trockenen Tuch.
7. Blockieren Sie keine der Luftrungsöffnungen. Führten Sie die Installation gemäß den Anweisungen des Herstellers durch.
8. Installieren Sie das Gerät nicht wegen Wärmequellen wie Heizungen, Heizgeräten, Öfen oder anderen Geräten (auch Verständern), die Wärme erzeugen.
9. Beeinträchtigen Sie nicht die Sicherheitswirkung des gapolten Steckers bzw. des Erdungssteckers. Ein gapolter Stecker weist zwei Stifte auf, von denen einer breiter ist als der andere. Ein Erdungsstecker weist zwei Stifte und einen dritten Erdungsstift auf. Der breite Stift bzw. der dritte Stift dient ihrer Sicherheit. Soltte der beiliegende Stecker nicht in ihre Steckdose passen, wenden Sie sichitte an einen Elektriker, um die ungeeignete Steckdose austauschen zu halten.
10. Schützen Sie das Netzkabel, sodass niemand darauf auf tritt oder es geknicht wird, insbesondere an Steckern oder Buchsen und ihren Austrittsstellen aus dem Gerät.
11. Hinweis - Nur für Großbritannien: Soltte die Farbe der Drähte in der Netzleitung deses Geräts nicht mit den Klemmen in Ihrtem Stecker übereinstimmen, gehen Sie folgendermaßen vor:

a) Der grün-gelbe Draht muss an die mit E (Symbol für Erde) markierte bzw. grüne oder grün-gelbe Klemme angeschlossen werden.
b) Der blaue Draht muss an die mit N markierte bzw. schwarze Klemme angeschlossen werden.
c) Der braune Draht muss an die mit L markierte bzw. rote Klemme angeschlossen werden.

1. Verwenden Sie nur die vom Hersteller erhältlichen Zubehörgeräte oder Zubehörteile.
2. Verwenden Sie nur einen Wagen, Stativ, Dreifuß, Träger oder Tisch, der den Angaben des Herstellers entspricht oder zusammen mit dem Gerät verkauf wurde. Wir ein Wagen verwendet, bewegen Sie den Wagen mit dem darauf befindlichen Gerät weitere vorsichtig, damit er nicht umkippt und möglicherweise jeder verletzt wird.
3. Trennen Sie das Gerät während eines Gewitters oder während längerer Zeiträume, in denen es nicht benutzt wird, von der Stromversorgung.
4. Lassen Sie samltliche Wartungsarbeiten von qualifizierten Kundendiensttechnikern durchfuhren. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Art beschädigt wurde, etwa wenn das Netzkabel oder der Netzstecker beschädigt wurden, Flüssigkeit oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal arbeitet oder heruntergefallen ist.
5. Der ErdungsstiftarfneentfertwerdenAuf Wunsch sendwir Ihnen gneureskostenloseBroschure,Shock Hazard and GroundingGefahr durch elektrischen Schlag und Erdung) zu.SchlieBen Sie nur an die Stromversorgung der Art an, die am Gerat neben dem Netzkabel angegeben ist.
6. Wenn these Product in ein Gerate-Rack eingebaut werden soll, muss eine Versorgung über die Rückseite eingerichtet werden.
7. Belastung durch extrem hohe Lärmpegel kann zu dauerhaftem Gehörverlust führen. Die Anfälligkeit für durch Lärm bedingten Gehörverlust ist von Menschen zu Menschen verschieden, das Gehör wird jedoch bei jedem in gewissem Maße geschädigt, der über einen bestimmten Zeitraum ausreichend starkem Lärn ausgesetzt ist. Die US-Arbeitsschutzbehörde (Occupational and Health Administration, OSHA) hat die folgenden zulässigen Pegel für Lärmbelastung festgelegt:

Dauer pro Tag in Stunden
Gerauschpegel dBA, langsame Reaktion

8	90
6	92
4	95
3	97
2	100
1 ½	102
1	105
½	110
¼ oder weniger	115

Laut OSHA kann jeder Belastung über den oberstehenden zulässigen Grenzwert zu einem gewissen Gehörverlust führen. Sollte die Belastung die oberstehenden Grenzwerte übersteigen, müssen beim Betrieb these Verstärkungssystems Ohrenstopfen oder Schutzvorrichtungen im Gehörgang oder über den Ohren getragen werden, um einen dauerhaften Gehörverlust zu verhindern. Um sich vor einer möglicherweise gefährlichen Belastung durch hohe Schaldruckpegel zu schützen, wird allen Personen empfohlen, die mit Geräten arbeiten, die wie diese Verstärkungssystem hohe Schaldruckpegel erzeugen können, beim Betrieb these Geräts einen Gehörschutz zuTRAgen.

BEWAHREN SIE DIESE SICHERHEITSHINWEISE AUF!

Bedienungsanleitung für Bassverträger

Wir möchten uns dafür bedanken, dass Sie sich für den Peavey MAX 126 Bassverträger entschieden haben. Der MAX 126 bietet großigen Klang in einem kompakten Gerät. Aufgrund seiner Konstruktion eignet er sich ideal als Übungsverträger oder für keine Jam-Sessions. Dank eingebauter Tape-/CD-Klinke und Kopfhörereingang können Sie zu ihren Lieblingsstücken jammen, ohne die Familie oder Nachbarn zu stären!

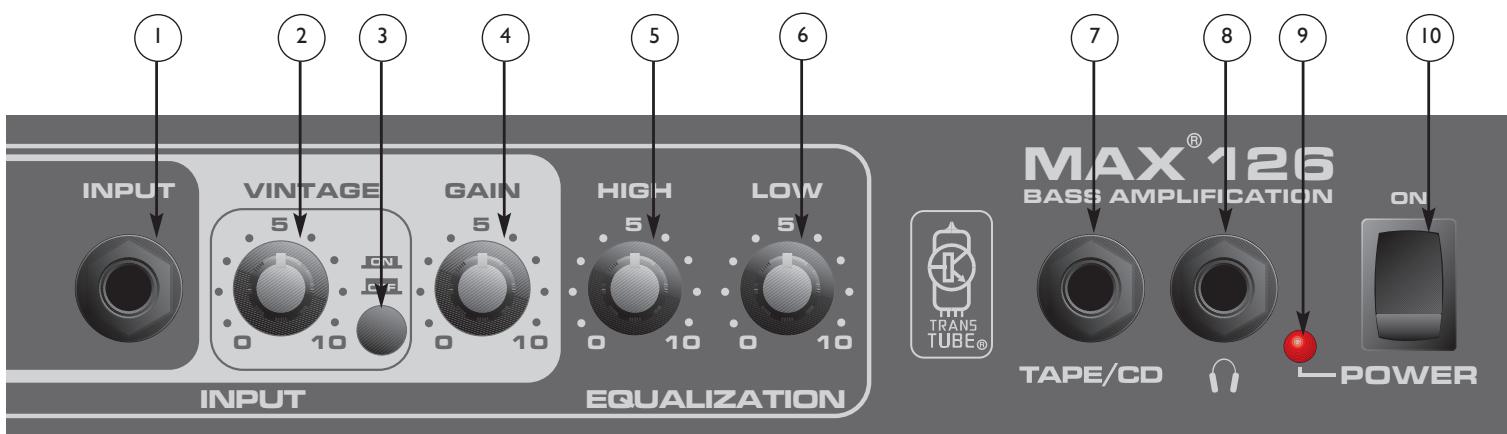

Bevor Sie beginnen, über ihren Verständiger zu speilen, müssen Sie sicherenstellen, dass das Gerät an die korrekte Netzspannung (Wechselspannung) angeschlossen ist. Die für Ihr Gerät korrekte Spannung ist kein dem Wechselstrom-Netzkabel auf der Rückseite des Geräts aufgedruckt. jeder Funktion des Produkts ist nummeriert. Die jeweiligen Funktionen finden Sie mit der entsprechenden Nummer auf der Abbildung der Vorderseite des Geräts in dieser Anleitung.

Lesen Sie sich diese Anleitungitte sorgfaltig durch, damit sowohl ihre Sicherheit als auch die Ihres Gerats gewahrleistet ist.

MERKMALE:

Eingebauter Kopfhöreranschluss
- Vintage-Regler mit patentierter Peavey TransTube®-Schaltung (für Bass-Röhrenveränderer-Sound im Vintage-Stil) und Ein/Aus-Schalter
- Gain-Regler
- Tape/CD-Eingangsanschluss
High- und Low-EQ
16,5-cm-Lautsprecher

(1) EINGANGSKLINKE

Steen Sie das Kabel Ihres Basses in diese 6,3-mm-Klinke ein. Der Bass muss angeschlossen werden, bevor Sie den Netzschalter einschalten.

(2) Vintage

Mit diesen Regler wird die patentierte Peavey TransTube®-Schaltung geregelt. Ihr EQ-Kurve simuliert den Sound eines Bass-Röhrenverstärkers im Vintage-Stil. Durch Drehen des Reglers im Uhrzeigersinn wird die „Röhren“-Verzerrung bzw. -Kompression verstärkt.

(3) Vintage Ein/Aus

Mit dieser Taste wird der Vintage-Regler ein- bzw. ausgeschaltet.

(4) Gain

Mit diesen Regler wird der Gesamtlautstärkepegel des MAX 126 eingestellt.

(5) High EQ

Hiermit drehen Sie genau so viel an Höhen bzw. „Treble“ auf, wie Sie für ihren Bass brauchen.

(6) Low EQ

Mit diesen Regler können Sie Ihrm Sound mehr Basse hinzufugen. Verwenden Sieihn, wenn Sie leise spielen, oder um Ihrm Bass mehr Druck zu verleihen.

(7) Tape/CD-Eingang

Über diese genormte 6,3-mm-Eingangsklinke können Sie ein Tonbandgerät oder CD-Player an ihren MAX 126 anschließen und zur Musik mitspielen.

(8) Kopfhörereingang

Über diese genormte 6,3-mm-Eingangsklinke können Sie herkömmliche Kopfhörer an den MAX 126 anschließen. Bevor Sie die Kopfhörer anschließen, müssen Sie Vintage- und Gain-Regler ganz herunterdrehen. Drehen Sie die Lautstärke langsam auf, bis ein angenehmer Hörpegel erreicht ist. Aber denken Sie darüber: Zu große Lautstärke kann Hörschäden verursachen – und damit den Spaß an der Musik verderben! Werden Kopfhörer an den MAX 126 angeschlossen, wird der Laatsprecher automatisch ausgeschaltet.

(9) Power LED

These LED leuchtet auf, wenn der MAX 126 mit Strom versorgt wird.

(10) Power-Schalter

Steht dieser Kippschalter mit zwei Positionen auf der Position ON, wird das Gerät mit Netzstrom versorgt.

TECHNISCHE DATEN

ENDSTUFE

Nennleistung:

10 Watts RMS/8 Ohms,

nominal bei 1 kHz, 120 V

Wechselstromleitung

Leistungsaufnahme: (USA)

26 Watts, 60 Hz, 120 V Wechselstrom (Export)

26 Watts, 50/60 Hz, 230-240 V

Wechselstrom

VORVERSTÄRKER

Die folgenden technischen Daten wurden bei 1 kHz mit allen Reglervoreinstellungen auf 5 gemessen.

Clean-Kana:

Nenneingangspegel: -20 dBV, 100mV RMS

Max. Eingangspegel: -10 dBV, 300mV RMS

Vintage-Kanal:

Nenneingangspegel: -18 dBV, 125 mV RMS

Max. Eingangspegel: -10 dBV, 300 mV RMS

Tape/CD-Eingang:

Impedanz: Hochohmig, 22 k Ohms Nenneingangspegel: -6 dBV, 500 mV RMS

Kopfhörerausgang:

Nennausgangspegel: 100 mV into 8 Ohms

(Bei Anschluss werden die internen Lautsprecher abgeschaltet)

Systembrummen und -rauschen bei Nenneingangspegel:

(Clean-Kanal, 20 Hz bis 20 kHz ungewichtet)

70 dB unter Nenneistung

Abmessungen (H× B× T) ..

11.00" x 11.20" x 6.75"

(280 mm x 283 mm x 170 mm)

Gewicht:

11 lbs. (5 kg)
