BEDIENUNGSANLEITUNG LI-PO CHARGER 4 GRAUPNER
BEDIENUNGSCANLEITUNG
OPERATING MANUAL
INSTRUCTIONS D'UTILISATION
Li-Po charger 4
Mikroprozessorgesteuertes Hochleistungsladegerät für bis zu 4 Lithium-Polymer
Zellen und einem maximalen Ladestrom von 3 A
Um alle Eigenschaften Ihres neuen Ladegerätes voll nutzen zu konnen, lesen Sie vor Inbetriebnahme, die nachfolgende Beschreibung vollständig und sorgfältig durch. Beachoten Sie vor alle die Warn- und Sicherheitschinweise. Diese Anleitung ist an einem sicheren Ort aufzubewahren und einem nachfolgenden Benutzer des Ladegeräts unbedingt mit auszuhändigen.
Mit dem Li-Po charger 4 haben Sie ein ausgewerfteb Produkte mit überragenden Eigenschaften erworben. Durch den Einsatz modernster Halbleitertechnologie, gesteuet durch einen leistungsfähigen RISC-Microprozessor werden überragende Ladeeigenschaften, einfache Bedinenbarkeit und optima Zuverlösigkeit, erreicht die normalerweise nur in deutlich teueren Geräten zu finden sind.
Mit dem Li-Po charger 4{lassen sich bis zu vier Lithium-Polymer Zellen laden.
Das Ladegerät erkennt automatisch, ob 1-3 Zellen angeschlossen wird und errechnet die dazu benöttigen Ladeparameter selbst.
Sollten Sie 4 Lithium-Polymer Zellen laden, müssen Sie die manuel einstehen, da die Vollautomatik nur bis 3 Zellen möglich ist.
Hinweis
Es sind stets die Ladehinweise der Akkuhersteller zu beachten, sowie die Ladestrome und Ladezeiten einzuhalten. Es dürfen nur Akkuschnellgaden werden, welche ausdruicklich für diesen hohen Ladestrom geeignet sind!
Lithium-Polymer Zellen sind sehr empfindlich.
Daher * durre these nur unter Aufsicht während des gesamten Ladovergens geladen werden.
Warn- und Sicherheitshinweise
Das Ladegerät vor Staub, Feuchtigkeit, Regen, Hitze (z. B. direkte Sonneneintrahlung) und Vibration schützen. Nur zur Verwendung im Trockenen!
- Die Schlitze im Gehäuse dieren der Kühlung des Gerats und darüber nicht abgedeckt oder verschlossen werden. Das Gerat muss zum Laden frei aufgestellt sein, damit die Luft
ungehindert zirkulieren kann.
Das Ladegerat ist für den Anschluss an einer 12V Autobatterie oder an ein von Graupner empfohlenes Netzeil geeignet. Es dürfen keinerlei Veränderungen am Ladegerat durchgefuhrt werden.
Das Ladegerat und die zu ladende Batterie muss während des Betriebs auf einer nicht brennbaren, hitzebestandigen und elektrisch nicht leitenden Unterlage stehen! Niemals direkt auf den Autositzen, Teppiche o. ab abstellen! Auch sind brennbare oder kein entzündliche Gegenstände von der Lade anordnung fernzuhalten. Auf gute Belüfung achten.
- Verbinden Sie das Ladegerät nur direkt mit den Original-Anschlussleitungen und den Anschlussklemmen direkt mit der Autobatterie. Der Motor des Kfz's muss, solange der Li-Po charger 4 mit dem Kfz in Verbindung stelt, abgestellt sein! Die Autobatterie darf nicht gleichzeitig von einem anderen Ladegerät aufgeladen werden!
Die Ladeausgange und die Anschlusskabel bedürfen nicht verändert oder unterinander in irgendereiner Weise verbunden werden Zwischen den Ladeausgangen und der Fahrzeug-Karosserie bestehen beim Betrieb an der Autobatterie Kurzschussgaf! Lade-und Anschlusskabel dürfen während des Betriebs nicht aufgewickelt sein! Vermeiden Sie Kurzschlüsse mit dem Ladeausgang bzw. dem Akku und der Autokarosserie auch wenn der Li-Po charger 4 dagegen geschützt ist. Stellen Sie deshalb das Gerät niemals direkt auf die Fahrzeugkarosserie.
- Lassen Sie das Ladegerät niemals unbeauf sichigt an der Stromversorgung angeschlosen.
Es darf nur ein zu ladender Akku an den Ladeanschluss angeschlossen werden.
- Es dürn für Lithium-Polymer Zellen mit bis zu 4 Zellen angeschlossen werden.
Um Kurzschlusse an den Krokodiklemmen des Ladekabels zu vermeiden, verbinden Sieitte immer zuerst das Ladekabel mit dem Ladegerat und dann erst mit dem Akku!
Vor dem Laden prüfen: Sind alle Verbindungen einwandfrei, gibt es Wackelkontakte?
Bitte bedenken Sie, dass das Schnellladen von Batterien gefährlich sein kann. Eine, wenn auch nur kurze Unterbrechung aufgrund eines Wackelkontaktus führt unweigerlich zu Fehlfunktionen, kann einen erneuten Ladestart oder zu einer falschen Zellenzahlerkennung führen auslösen und den angeschlossenen Akku total überladen.
Laden von Akkus
Beim Laden wird dem Akku eine bestimmte Strommenge zugeführnt, welche der Li-Po charger 4 automatisch zu dem angeschlossenem Akku errechnet und während des gesamtten Ladevorgangs an den Akku anpassst.
Der maximale Ladestrom des Li-Po charger 4 ist 3 Ampere.
- Akkus * durren nur unter Aufsicht geladen werden!
- Akkus NUR auf einem feuerfestem Untergrund laden!
Defekte oder aufgeblachte Lithium Zellen)duren auf kein den Fall erneut geladen werden! - Der zu ladende Akku wird über den originalen Stecker für GRAUPNER Lithium-Polymer Zellen angeschlossen
- Achten Sie auf sicheren und gutten Kontakt aller Steck- und Klemmverbindungen. Eine auch nur kurzzeitige Unterrechnung aufgrund eines Wackelkontats的一种 einen erneuten Ladestart auslösen und den angeschlossenen Akku u. U. total überladen.
Lithium-Polymer Zellen
Der Li-Po charger 4 ist nur zum Laden von Lithium-Polymer-Akkun mit einer Zellen Nennspannung von 3,7 V/Zelle geeignet.
Lithium-Akkus zeichnen sich vor allem durch ihre, im Vergleich zu anderen Akkutypen, wesentlich höhere Kapazität aus.
Dieser wesentliche Vorteil auf der einen Seite erfordert jedoch andere Behandlungsmethoden in Bezug auf die Ladung / Entladung sowie für einen gefahrlosen Betrieb.
Die hier grundlegenden Vorschriften müssen auf alle Fälle beachteitet werden. Weitere entspruchende Angaben und Sicherheitsinweis entnehmen sieitte den technischen Angaben des Akkuherstellers.
Prinzipiell können Akkus auf Lithumbasis NUR mit speziellen Ladegeranten geladen werden, die auf den jeweiligen Akkutyp (Ladeschluxsspannung, Kapazität) eingestellt sind.
Die Auflung ergibt anders als bei NiCd- oder NiMH-Akkus durch eine sog. Konstantstrom/ Konstantspannungs-Methode. Der für die Ladung erforderliche Ladestrom ergibt sich aus der Akkukapazität und wird vom Ladegerät automatisch eingestellt. Lithiumakkus werden gewöhnlich mit 1-2 C Ladestrom aufgeladen (1 C Ladestrom = Kapazitäts-Ladestrom. Beispiel: bei einer Kapazität von z. B.: 1500 mAh ist der entsprechende 1 C Ladestrom = 1500 mA = 1,5A). Der Li-Po charger 4 errechnet vollautomatisch den zum jeweiligen Akkotyp passenden Ladestrom bis maximal 3 Ampere, sodasse eine Einstellung überflüssig ist und bei thisem Lader bewusst weglassen wurde. Wir die zum jeweiligen Akkotyp gehörende, spezifische Ladeschusspannung erreicht, wird der Ladestrom automatisch reduziert, um ein Überschreiben den Ladeschusspannung zu verhindern.
Haftungsausschluss
Die Einhaltung der Betriebsanleitung sowie die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Wartung des Ladegerätes konnen von der Fa. GRAUPNER nicht überwacht werden. Daher übernimmt die Fa. GRAUPNER keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen.

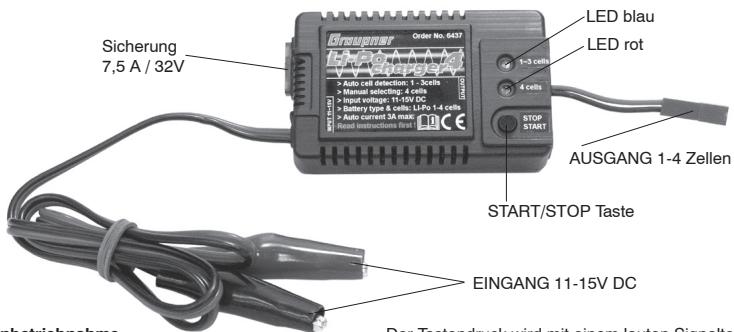

Inbetriebnahme
SchlieBen Sie ihren Li-Po charger 4 an eine 12V Stromquelle mit ausreichender Leistung an.
Achten Sie damit auf die richtige Polarität!
Dafür bestens geeignet ist eine 12V Autobatterie bzw. eine geeignete Bleibatterie. (Best. Nr. 2593 12V/24Ah)
Alternativ kann auch ein Stabilisiertes Netzgerät mit 12... 14V und mindestens 5 A.(Best.Nr.6445 13,8V/7A oder Best.Nr.94450 13,8V/5-7 A) verwendet werden.
Standby Modus
Sobald der Li-Po charger 4 mit einer Stromquelle verbunden ist, beginn die blaue LED in einem 3sek. Intervall zu,GLken.
Achtung: Sobald Sie die START/STOP Taste drücken, während sich das Gerät im Lade-, Akku geladen-, oder Fehlermodus befindet, keht der Li-Po charger 4 wieder in den Standby Modus zurück.
Lademodus
SchlieBen Sie nun einen geeigneten original GRAUPNER Lithium-Polymer Akkupack bis maximal 4 Zellen an den Ausgang des Li-Po charger 4 an.
Um einen 1-3 zelligen Lithium-Polymer Akkupack zu laden, drucken Sie kurz die START/STOP Taste, nachdem Sie den Akku angeschlossen
Der Tastendruck wird mit einem lauten Signatton bestätig und die blaue LED für 1-3 Zellen leuchtet während dem Ladevorgang.
Wenn Sie einen Lithium-Polymer Akkupack mit 4 Zellen laden möchten, so drücken Sie die START/STOP Taste für ca.2 sek., nach dem Sie den Akku angeschlossen haben.
Dieser Tastendruck wird mit zwei kurzen Signatoren bestätig. Außer dem leuchtet die rote LED für 4 Zeilen während des Ladevorgangs.
Durch drücken der START/STOP Taste konnen Sie den Ladevorgang abbrechen. Der Li-Po charger 4 wechselt dann sofort in den Standby Modus.
Der Li-Po charger 4 wurde entwickelt, um die empfindlichen Lithium-Polymer Zellen so einzah und sicher wie möglich zu laden.
Das spezielle Lithium Ladeprogramm errechnetwährend des gesamtten Ladevorgangs den für die Akkuphase passenden Ladestrom der maximal 3 Ampere beträgt.
Das bedeutet, das der Li-Po charger 4 mit einem niedrigeren Ladestrom beginnt und der Akkupack erst komplett vermessen wird, bevord das Ladegerat den Ladestrom vollautomatisch erhöht. Nahert sich der Akkupack der maximalen Ladkapazitat, regelt das Gerat ebenso vollautomatisch den Ladestrom herunter.
Durch these Ladeverfahren wird der Akku zu 100% voll geladen und darauf geschont.
"Akku geladen" Modus
Sobald der Akku seine Ladekapazität zu 100% erreicht hat, schaltet das Gerät automatisch ab. Dies wird durch blinken der blauen LED (bei 1-3 Zellen) im Sekundentakt bzw. durch blinken der roten LED (bei 4 Zellen) im Sekundentakt angezeigt. Außer dem ertört für ca. 15 Sekunden ein Signalton im Sekundentakt.
Esistvollignormal,dassichderAkkupacknach demLadevorgancnurkaumoderüberhaupt nichterwarteda derLi-Pocharger4automatischen gegenLadeende denLadestrom reduziert.
Steen Die nun den geladenen Akkupack ab und drucken die START/STOP Taste, sodass der Li-Po charger 4 wieder in den Standby Modus wechselt.Die blaue LED signalisiert den Standby Modus durch blinken im drei Sekundentakt.
Fehler Modus
Der Li-Po charger 4 besitz vertischendene hochmoderne Sicherheitsfunktionen, die den Akkup-pack sowie das Ladegerät schützen.
Beispielweise ist das Gerät gegen Verpolung am Eingang sowie an Ausgang geschützt.
Sollten Sie das Gerrat ausversehen verpolt haben, kann es sein, dass die 7,5A/32V Sicherung flogen, so dass diese ersetzt werden muss.
Ersatzsanzeruherungen erhalten Sie in jeder eigenen Elektrofachhandel.
Sobald einer der folgenden Fehler auftritt, wechsel der Li-Po charger 4 in den Fehler Modus.
Dieser Modus wird durchblinken der beiden LEDs (blau und rot) signalisiert. Außerdem ertont gleichzeitigkeit ein Signatlon im Sekundentakt.
Welcher der folgenden Fehler aufgetreten ist, konnen Sie an der Anzahl des blinkens der beiden LEDs, bevor eine kurze Pause erfolgt, in der weiterhin der Singalton ertont.
LED Fehler
| 1x | Eingangsspannung liegt unter 10,5V bzw. über 15V |
| 2x | Akku am Ladeausgang verpolt |
| 3x | Kein Akku am Ladeausgang ange-schlossen |
4x Falsche Zellenzahl eingestellt
5x Nicht Ladefahiger Akkupack ange-schlossen (z.B. Ni-Cd/Ni-MH)
6x Problem mit der Schaltung (Senden Sie das Gerät an eine Servicestelle ein)
Prufen Sie unbedingt die Sicherung (7,5A/32V) falls das Gerät nicht mehr reagiert und keine akustische sowei optische Anzeige abgibt, sobald es korrekt mit einer dafür geeigneten Strom-quelle verbunden ist.
Soltte dies Sicherung defekt sein, tauchen Sie diese gegen eine identische aus.
Technische Daten
| Eingangsspannung: | 11~15V |
| Akkutyp: | Lithium-Polymer(nur 3,7V Typ) |
| Zellenzahl: | 1-4 |
| Ladestrom: | Automatik max. 3A |
| Anzeige: | LED blau und rot |
| Sicherheitsfunktionen: | Verpolungsschutz(Ein-Ausgang) |
| Falsche ZellenzahlSpanningsfehler | |
| Kreislauf (Sicherung) | |
| Eingang: | Krokodiklemmen |
| Ausgang: | Graupner BECTecker |
| Abmessungen (L/B/H): | ca. 88x55x23mm |
| Gewicht: | ca. 112 g. |
Introduction
Die Fa. Graupner GmbH & Co. KG, Henriettensstraße 94-96. 73230 Kirchheim/Teck gewährt ab dem Kaufdatum auf这点es Produkt eine Garantie von 24 Monaten.
Die Garantie gilt nur für die bereits beim Kauf des Produktgemvorhanden Material- oder Funktionsmangel. Schäden die auf Abnutzung, Überlastung, falsches Zubehör oder unsachgemäße Behandlung zurückzuführen sind, sind von der Garantie ausgegeschlossen.
Die gesetzlichen Rechte und Gewährleistungsansprüche des Verbrauchers werden durch die.
se Garantie nicht berührt.
Bitte überprüfen Sie vor einer Reklamation oder Rücksendung das Produkt genau auf Mängel, da wir Ihnen bei Mängelfreiheit die entwickelten Unkosten in Rechnung stellen müssen.
Graupner GmbH & Co. KG
Postfach 1242
D-73220 Kirchheim
Schweiz
Graupner Service
Postfach 92
CH 8423 Embrach-Em
braport
（+41）432666583
Italia
GiMax
Via Manzoni, no. 8
I 25064 Gussago
+39)302522732
Espana
FA-Sol S.A.
C. Avinyo 4
E 8240 Maneresa
（+34）938734234
UK
GLIDERS
Brunel Drive
und 13:00 -15:00 Uhr
France
Graupner France
Gérard Altmayer
86, rue ST. Antoine
F 57601 Forbach-Oeting
(+33)387856212
Sverige
Baltechno Electronics
Box 5307
S 40227 Göteborg
(46)317073000
Luxembourg
Kit Flammang
129, route d'Arlon
8009 Strassen
(+)35)2312232
Ceska Republika/Slovenská
Republka
Li-Po charger 4, Best.-Nr. 6437
Ubergabedatum, Date of purchase/delivery, Date de remise
Firmenstempel und Unterschrift des Einzelhändlers, Stamp and signature of dealer
