BEDIENUNGSANLEITUNG KH 2315 EBENCH

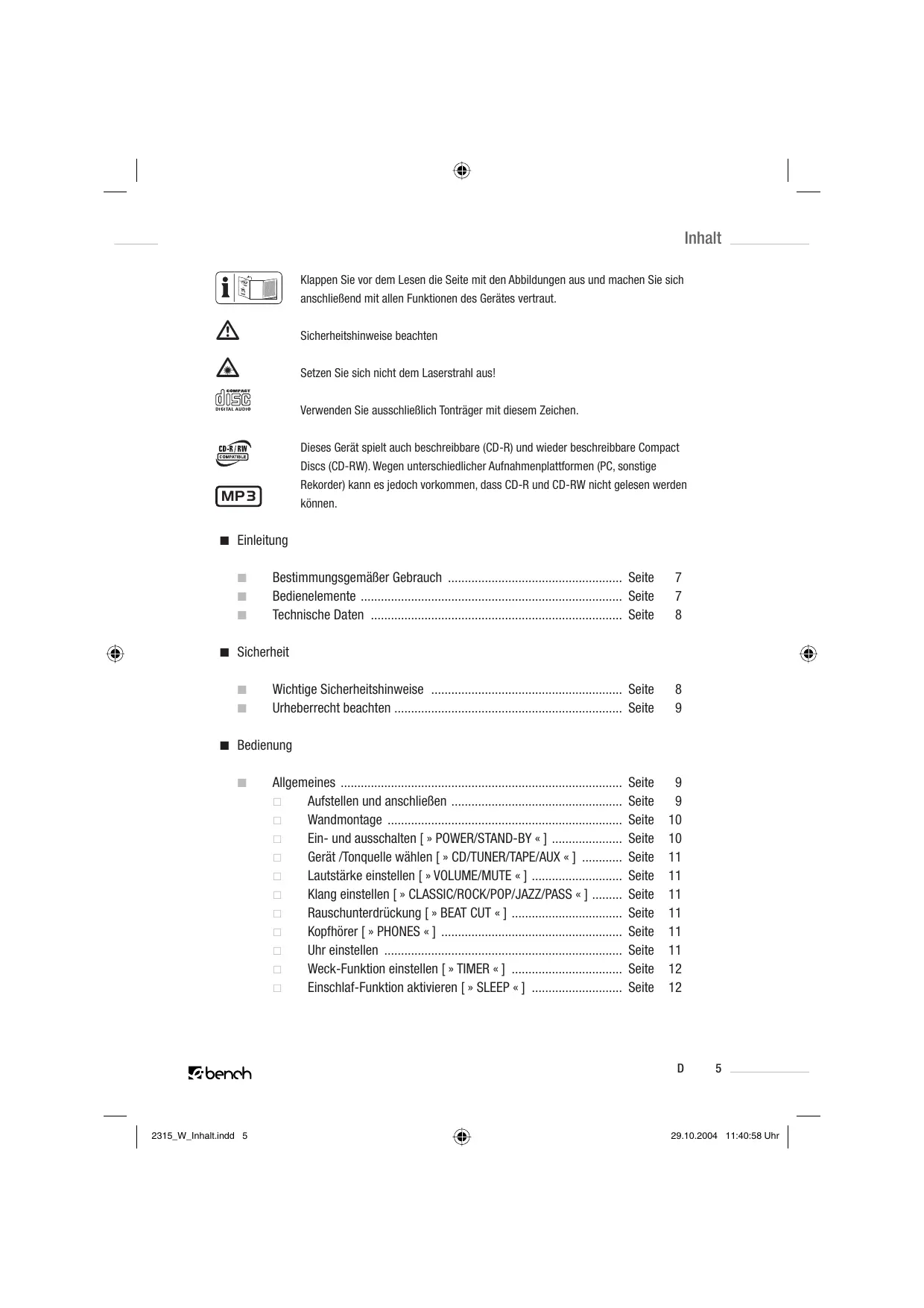

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

Sicherheitshinweise beachten

Setzen Sie sich nicht dem Laserstrahl aus!

Verwenden Sie ausschließlich Tonträger mit thisem Zeichen.

Dieses Gerät spielt auch beschreibbare (CD-R) und wieder beschreibbare Compact Discs (CD-RW). Wegen entsprechender Aufnahmenplattformen (PC, sonstige Rekorder) kann es jedoch vorkommen, dass CD-R und CD-RW nicht gegeben werden können.

Einleitung

Bestimmungsgemäß Gerbrauch . 7
Bedienelemente . 7
Technische Daten . 8

■ Sicherheit

Wichtige Sicherheitshinweise . 8
Urheberrecht beachten . 9

Bedienung

Allgemeines 9

Aufstellen und anschlieben . 9
Wandmontage . 10
Ein- und ausschalten [ POWER/STAND-BY ] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gerat /Tonquelle wahlen [ CD/TUNER/TAPE/AUX «] ........ .Seite 11
Lautstärke einstellen [» VOLUME/MUTE «] ... .Seite 11
Klang einstellen [» CLASSIC/ROCK/POP/JAZZ/PASS «] …… Seite 11
Rauschunterrückung [» BEAT CUT «] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . □
Kopfhorer [ PHONES «] . 11
Uhr einstellen . 11
Weck-Funktion einstellen [» TIMER «] 12
Einschlaf-Funktion aktivieren [» SLEEP «] . 12

Radio 13

Antenne austrichen . 13
Radiobetrieb / Band (UKW/MW) wahlen . 13
□ Automatischer Sendersuchlauf / Manuelleuche . 13
Sender speichern [ MEMORY ].. 13
Gespeicherte Sender auswahlen . 14

CD-Spieler 14

□ CD einlagen . 14
Anspiel-Funktion [» INTRO «] 14
□ Grundfunktionen des CD-Spielers . 14
Titelfolgeprogrammieren[»TRACKMEMORY«]Seite 15
□ Programmierte Titelfolge starten . 15
Wiederhol-Funktionen [ REPEAT ] . 15
Titel in zufälliger Reihenfolge abspielern [» RANDOM «] …… Seite 16
MP3-Funktionen (abweichend zum normalen CD-Betrieb) ...Seite 16

Kassettenrekorder . 17

Kassette einlagen . 17
□ Grundfunktionen des Kassettenrekorders . 18
Kassetten aufnehmen . 18

Wartung und Reinigung . 18
Entsorgung

Informationen

Kunden-Service 19
Konformitätserklarung . 19

6 D

Einleitung

Micro Design-Anlage mit Vertical-CD-Player KH 2315

Einleitung

Bestimmungsgemäßer Gebrauch

Das Gerät ist zur Wiedergabe (Audio-Kassetten, CD, CD-R, CD-RW/MP3) und Aufnahme auf Audio-Kassetten geeignet.
Es dient ferner zum Empfang von Radiosendern. Jede Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entwickelte Schäden übernimmt der Hersteller keine Haftung. Nicht für gewerblichen Einsatz.

Bedienelemente

Bitte entnehmer Sie der Abbildung, ob sich das jeweilige Bedienelement am Gerät, an der Fernbedienung oder an beiden befindet.

① CD-Fach
② Display
③ Empfänger für Signale der Fernbed.
④ a CD/MP3
④ b Tuner (Radio) / Bandwahltaste (UKW/MW)
④ c Tape (Kassettenrekorder)
④ d AUX (externes Gerat)
⑤ CD-Wiedergabe / Pause
(6) Stopp-Taste (CD)
⑦ Rückwärts-Taste
(8) Vorwärts-Taste
(9) Suchlauf-Taste für MP3
10 Programmplatz- (CD) bzw. Albumwahl-Taste (MP3), vorwärts
11 Programmier-Taste

bench

12 Taste Mono/Stereo (nur UKW-Radiobetrieb)
⑬ Kassettenfach
14 Schutzklappe
15 Vorspul-Taste (nur Kassette)
16 Stopp-/Auswurf-Taste (nur Kassette)
17 Pause-Taste (nur Kassette)
18 Aufnahme-Taste (nur Kassette)
Wiedergabe-Taste (nur Kassette)
Zurückspul-Taste (nur Kassette)
② Kopfhoreranschluss
22 Taste zum Verringern der Lautstärke
② Tonstopp-/Stummschaltungs-Taste
24 Programmplatz- (CD) bzw. Albumwahl-Taste (MP3), rückwärts
25 Taste zum Erhöhen der Lautstärke
26 Klangwahl-Taste (Classic, Rock, Pop, Jazz, Pass)
Wiederhol-Taste
EIN-/AUS-(Stand-By)-Taste
29 Lautsprecheranschluss
30 Cinch-Anschlüsse für externes Gerät
③ 1 Rauschunterrückung Aufnahme (nur Kassette)
Antennenanschluss
33 Aufhängevorrichtung für Wandmontage
③4 Netzkel
35 Anspielfunktions-Taste (nur über Fernbedienung verfügbar)
Zufalls-Taste (nur über Fernbedienung verfügbar)
③7 Einschlaf-/Weckfunktions-Taste (nur über Fernbedienung verfügbar)

Die Bedienelemente 15 bis 20 und 31 sind ausschließlich für den Betrieb des Kassettenrekorders.

D

7

1 + u7 = 70%

Sicherheit

Technische Daten

Nennspannung: 230V 50Hz

Ausgangsleistung

(pro Kanal): 5 Watt Nennleistung, 4 Ohm

Stromverbrauch: 28 W

Radioteil

Frequenzbereich: AM (MW) 522 - 1620 KHz

FM (UKW) 87,5 - 108 MHz

Kassettenteil

Kassetten: Standardkassetten

(C-90 oder kürzer)

Bandlauf-

geschwindigkeit: 4,75 cm/Sek.

Frequenzbereich: 120-14.000 Hz (-6 dB)

CD-Teil

Frequenz-

bereich (3dB): 20-20.000 Hz

Fremdspannungs

abstand: 85 dB

Harmonische

Verzerrung: 0,09 %

Kanalabstand: 40 dB

Fernbedierung

Batterietyp: 2xAAA LR03 1,5 V

Sicherheit

Wichtige Sicherheitshinweise

Die folgenden Sicherheitshinweise müssen beim Einsatz von elektrischen Geräten in jedem Fall berücksichtigt werden.

Die Hinweise herself Ichinen, schwere Verletzungen sowie Schäden am Gerät zu vermeiden und lange Zeit Freude mit ihrer Design-Anlage zu haben.

8 D

Bitte lessen Sie die folgenden Informationen für Sicherheit und sachgemäßen Gebrauch aufmerkam durch.

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus ( ) und machen Sie anschließend mit allen Funktionen des Geräte vertraut. Bewahren Sie diese Hinweise sorgfa auf und geben Sie sie ggf. an Dritte weiter.

Um Lebensgefahr durch elektrischen Schlag zu vermeiden:

• Öffnen Sie niemals das Gerät. Es befinden sich keine zu wartenden Bauteile im Gerät.
• Betreiben Sie die Design-Anlage nicht mit beschädigtem Netzkabel oder Netzstecker. Lassen Sie das Gerät, wenn es nicht einwandfrei Funktioniert oder beschädigt wurde, sofort vom Kundendienst untersuchen und reparieren. Die zuständige Servicestelle Ihres Landes entnehmer Sieitte der Garantiekarte.
• Setzen Sie das Gerät nicht dem Regen aus und benutzen Sie es auch niemals in feuchter oder nasser Umgebung (z.B. Badezimmer) oder in Räumen mit starkem Staubanfall. Achten Sie darauf, dass das Netzkabel während des Betriebs niemals Nass oder feucht wird.
  Vorsicht! Halten Sie Kinder vom Gerät fern. Kinder untersätzen möglich die Gefahren beim Umgang mit Elektrogeräten. Lassen SieDMAher Kinder nie unbeaufsichtigt in die Naeber Design-Anlage.

Um sich vor Laserstrahlung zu schützen:

Hinweis: Der CD-Spieler deses Gerätes ist als ein „Klasse 1 Laser Produkt“ klassifiziert und entsprechend durch einen Aufkleber auf dem Gehäuse gekennzeichnet.

• Öffnen Sie niemals das Gerät und versuchen Sie nicht, das Gerät selbst zu reparieren. Im Inneren des Gerätes liegt unsichtbare Laserstrahlung vor.

bench

Einleitung / Bedienung: Allgemeines

• Setzen Sie sich nicht dem Laserstrahl aus.

Um Brandgefahr zu vermeiden:

• Setzen Sie diese Gerät keiner extremen Temperatur aus, da die im Inneren des Gerätes aufgestaute Hitze zum Defekt bzw. zum Brand des Gerätes führen kann. Deshalb:

• Vermeiden Sie direkte Sonneneinstrahlung und Heizungswärme.

• Verdecken Sie nicht die Luftungsschlitze des Gerätes.

• Lassen Sie zu den Seiten möglichst ca. 10 cm frei.

• Stellen Sie das Gerät nicht in unmittelbarer Höhe von entflammbarem Material (z.B. Vorhänge, brennbare Flüssigkeiten etc.) auf.

sorgung zu trennen. Dabei immer am Stecker und niemals am Kabelziehen.

Schützen Sie das Netzkabel vor bereits Oberflächen oder sonstigen Beschädigungen und klemmen Sie es nicht ein.
- Stellen Sie keine (mit Flüssigkeit gefüllten) Gegenstände auf das Gerät.

Hinweis: Dieses Gerät ist mit rutschfosten Gummifüßen ausgestattet. Da die Bodenoberflächen aus verschiedenen Materialien bestehen und mit entsprechlichsten Pflegemitteln behandelt werden, kann es nicht vollig ausgeschlossen werden, dass manche dieser Stoffe Bestandteile enthalten, die die Gummifübe angreifen und aufweichen. Legen Sie gegebenenfalls eine rutschfeste Unterlage unter die FüBe des Gerätes.

So verhalten Sie sich sicher:

• Verwenden Sie das Gerät niemals zweckentfremdet.
• Wenn das Gerät vom Kalten ins Warme gelangt (z.B. nach dem Transport), kann sich Kondenswasser im Inneren bilden. Schalten Sie das Gerät frühestens nach 2 Stunden wieder ein, um es vor Schäden zu schützen.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
  Vermeiden Sie Verletzungen! Stellen Sie das Gerät sicherauf dem Boden oder befestigen Sie es an der Wand in Übereinstimmung mit der Installationsanweisung.
• Ziehen Sie bei Gewitter immer den Netzstecker aus der Steckdose und entfernen Sie den Antennenstecker. Bei einem Gewitter können am Stromnetz angeschlossene Geräte Schadennehmen.
• Trennen Sie das Gerät von der Stromversorgung und entnahmen Sie die Batterien aus der Fernbedienung, wenn Sie es für längerere Zeit nicht verwenden.
  Ziehen Sie den Netzstecker aus der Steckdose, um das Gerät vollständig von der Stromver

Urheberrecht beachten

Beachten Sie beim Aufnahmen von CDs, Kassetten oder bei Radiomitschnitten die Bestimmungen des Urheberrechts des Landes, in dem das Gerät benutzt wird.

Bedienung

Allgemeines

Aufstellen und anschlieBen

Befolgen Sie unbedingt die aufgeführten Anweisungen, bevor Sie die Design-Anlage erstmals in Betriebnehmen, und stecken Sie das Netzkabel erst zum Schluss in die Steckdose.

1. Entnehmen Sie die Design-Anlage und die Laufsprecher vorsichtig aus der Verpackung.

bench

Bedienung: Allgemeines

1. Wahlen Sie für ihre Design-Anlage den geeigneten Platz aus. Er sollen:

2. waagerecht

3. trocken und staubfrei

4. nicht in der Höhe von Heizkörpern oder in der prallen Sonne sein.

5. Wichtig: Entfernen Sie alle Transport-sicherungen /Klebebänder am CD- und Kassettenfach!

Öffnen Sie das CD-Fach ① durch Ziehen an der oberen Kante und entfern den Sie die rote Transportsicherung (danach das CD-Fach wieder schlieBen).

1. Schlieben Sie die beiden Laufsprecher an. Die Laufsprecheranschluss ② sind entsprechend gekennzeichnet (SPEAKER OUT, L=LINKS / R=RECHTS).

Tipps zur Aufstellung der Laufsprecher:

• Lautsprecher möglichst in Kopf/howe aufstellen.
• Lautsprecher nicht durch Gardinen oder Gegenstände verdecken.
• Lautsprecher im Regal so aufstellen, dass die Frontblende mit der vorderen Regalkante abschiedt.

• Um Dröhnen zu verhindern, eventuell eine Gummiplatte unter die Laufsprecher legen.

• Benutzen Sie zum Anschluss eines externen Gerätes (z.B. Plattenspieler 1) die Cinch-Anschlüsse AUX IN 30.

• Schlieben Sie für den UKW-Radioempfangene 75 Ohm-Antonne (Hausantenne, Kabelanschluss; nur bei folgenden Modellen: Deutschland, Niederlande, Österreich, Finnland, Schweden, Norwegen) an den Antennenanschluss ANT 32 an. Steht diese nicht zur Verfügung, stecken Sie die mitgelieferte Wurfantenne auf den Mittelkontakt des Antennenanschusses auf. Die Antenne für den MW-Empfang ist im Gerät eingebaut.

10 D

1. Schlieben Sie den Netzstecker an eine Steckdose mit 230V an.

2. Legen Sie geeignete Batterien (nicht im Lieferumfang enthalten) in die Fernbedienung ein (2x AAA LR03 1,5 V):

3. Öffnen Sie den Deckel auf der Rückseite der Fernbedienung.

4. Legen Sie die Batterien ein. Achten Sie darüber auf die richtige Polung (siehe Bodenbeschrittung des Batteriefaches).
5. Schließen Sie den Deckel wieder.

1 Zum Anschluss an diese Design-Anlage sind nur Plattenspieler ohne Magnet-System geeignet!

- Wandmontage

Die Design-Anlage mit den dazugehörigen Lautsprechern kann an einer Wand montiert werden. Entsprechende Schrauben und Wandhalterungen sind im Lieferumfang enthalten. Bringen Sie das Gerät vertikal an einer stabilen Wand an.

Die Schraußlicher mussen in einem Abstand von 14 cm unterinander gebohr werden.

Damit die Schrauben richtig in die Halterungen 33 an der Rückseite der Design-Anlage und der Lautsprecher greifen können, müssen die Schraubenköffe ca. 3mm aus der Wand ragen.

Ein- und ausschalten [» POWER/STAND-BY

• Wenn der Netzstecker eingesteckt wird, befindet sich das Gerät im Stand-By-Modus. Im Stand-By-Modus konnen Sie die Uhrzeit einstellen (siehe „Uhr einstellen“, Seite 11).
  Mit der Taste POWER 28 konnen Sie zwischen Betriebsmodus und Stand-By-Modus umschalten.
• Bei längerer Abwesenheit den Netzstecker zieren.

bench

Gerät /Tonquelle wahren [» CD/TUNER/TAPE/AUX «]

Durch Drücken einer der folgenden Tasten, wahlen Sie ein Audiogerät bzw. wechseln Sie die Tonquelle:

CD/MP3 ④ a: CD-Spieler/MP3-Spieler TUNER/BAND ④ b: Radio

TAPE ④ c: Kassettenrekorder
AUX ④ d: externes Gerat, z.B. Plattenspieler

1 Zum Anschluss an diese Design-Anlage sind nur Plattenspieler ohne Magnet-System geeignet!

Lautstärke einstellen [» VOLUME/MUTE «]

Mit der Taste VOL/UP 25 konnen Sie die Lautstärke erhöhen.
Mit der Taste VOL/DN 22 konnen Sie die Lautstärke verringern.
Durch Drücken der Taste MUTE 23 werden die Lautspricher und der Kopfhörer ausgeschaltet (Stummschaltung). Durch erneutes Drücken der Taste werden sie wieder eingeschaltet.

Klang einstellen [» CLASSIC/ROCK/POP/JAZZ/PASS «]

Mit der Taste EQ ② konnen Sie die Klangqualität eines Titels der jeweiligen Musikrichtung anpassen und damit den Hörgenuss steigern. Die jeweils gewährte Einstellung CLASSIC, ROCK, POP, JAZZ oder PASS wird kurzzeitig im Display ② angezeigt.

bench

Rauschunterrückung [» BEAT CUT «]

Die Rauschunterrückung kann bei Mittelwellenempfang oder bei der Aufnahme angewendet werden. Einige Mittelwellensender und der Kassettenrekorder konnen Störungseffekte aufweisen, z.B. Rauschen. Über den Schalter BEAT CUT 31) kann der Anwender diese Störungen in drei Stufen (Schalterposition 1, 2 und 3) reduzieren.

Kopfhörer [» PHONES «]

An den Kopfhöreranschluss ② kann ein Stereo-Kopfhörer (8-32 Ohm) mit 3,5 mm Klinkenstecker angeschlossen werden. Sobald der Kopfhörer eingesteckt ist, werden die Lautsprecher abgeschelt.itte beachten Sie,dass eine zu hohe Lautstärke zu schweren Horschäden führt.

Uhr einstellen

Die Uhrzeit kann nur eingestellt werden, wenn sich das Gerät im Stand-By-Modus befindet (siehe „Ein- und ausschalten“, Seite 10).

Hinweis: Für die folgenden Schritte haben Sie jeweils 5 Sekunden Zeit. Andernfalls wird der Vorgang abgebrochen.

1. Halten Sie die Taste MEMORY/PROG ⑪ für ca. 2 Sekunden gedrückt. Der Stunden-Modus blinkt.
2. Drucken Sie die Tasten F-SKIP ⑧ oder R-SKIP ⑦, um den 24-Stunden- oder 12-Stunden-Modus einzustellen.
3. Drucken Sie erneut die Taste MEMORY/PROG - die Stundenanzeige blinkt.

Bedienung: Allgemeines

1. Stellen Sie mit den Tasten F-SKIP oder R-SKIP die Stunden ein.
2. Drücken Sie erneut die Taste MEMORY/PROG - die Minutenanzeige blinkt.
3. Stellen Sie mit den Tasten F-SKIP oder R-SKIP die Minuten ein.
4. Drücken Sie erneut die Taste MEMORY/PROG - die Anzeige hört auf zu blinken, die Uhr ist eingestellt und aktiviert (der „Doppelpunkt" blinkt).

Weck-Funktion einstellen [» TIMER «]

Wenn Sie die Weckfunktion einstellen, konnen Sie sich zur gewünschten Zeit von ihrer Design-Anlage wecken setzen. Sie bestimmte die Uhrzeit, zu der sich die Anlage ein- und wieder ausschalten. Außen dem konnen Sie die Tonquelle und die Lautstärke auswahlen.

Die Weck-Funktion ist nur über die Fernbedienung aktivierbar.

Hinweis: Für die folgenden Schritte haben Sie jeweils 5 Sekunden Zeit. Andernfalls wird der Vorgang abgebrochen.

1. Halten Sie die Taste TIMER 37 für ca. 1 Sekunde gedrück. Im Display 2 blinkt die Stundenanzeige für die Einschaltzeit (ON)
2. Stellen Sie mit den Tasten F-SKIP ⑧ oder R-SKIP ⑦ die Stunden ein.
3. Drücken Sie erneut die Taste TIMER - die Minutenanzeige für die Einschaltzeit blinkt.
4. Stellen Sie mit den Tasten F-SKIP oder R-SKIP die Minuten ein.
5. Drücken Sie erneut die Taste TIMER - die Stundenanzeige für die Ausschaltzeit (OFF) blinkt.
6. Stellen Sie mit den Tasten F-SKIP oder R-SKIP die Stunden ein.

12 D

1. Drücken Sie erneut die Taste TIMER - die Minutenanzeige für die Ausschaltzeit blinkt.
2. Stellen Sie mit den Tasten F-SKIP oder R-SKIP die Minuten ein.
3. Drücken Sie erneut die Taste TIMER - die Anzeige für die Tonquelle blinkt.
4. Wahlen Sie mit den Tasten F-SKIP oder R-SKIP die gewünschte Tonquelle (CD oder TUNER) aus.
5. Drücken Sie erneut die Taste TIMER - die Anzeige für die Lautstärke,GLnk.
6. Wahlen Sie mit den Tasten F-SKIP oder R-SKIP die gewünschte Lautstärke aus.
7. Drücken Sie erneut die Taste TIMER - im Display werden nacheinander die Weckeinstellungen angezeigt. Ein Uhren-Symbol oben links im Display weist daraufhin, dass die Weck-Funktion eingeschaltet ist.
8. Tippen Sie die Taste TIMER kurz an, um die Weckfunktion aus- und wieder einschalten. Bei jedem erneuten Einsatzen werden alle Weckeinstellungen nacheinander angezeigt.

□ Einschlaf-Funktion aktivieren [» SLEEP «]

Die Einschlaf-Funktion kann nur aktiviert werden, wenn sich das Gerät im Betriebsmodus befindet (siehe „Ein- und ausschalten“, Seite 10).

Sie können eine Zeit zwischen 90 und 10 Minuten bestimmen, nach der sich das Geräts abschalten soll.

Die Einschlaf-Funktion ist nur über die Fernbediednung aktivierbar.

1. Drücken Sie die Taste SLEEP ③7 einmal kurz, um ein Abschalten des Gerätes nach 90 Minuten zu aktivieren.
2. Drücken Sie die Taste SLEEP wiederholt, um eine kürzere Laufzeit einzustellen. Mit jedem

bench

Bedienung:Radio

Drucken der Taste reduziert sich die Zeit um 10 Minuten.

1. Um die Einschlaf-Funktion auszuschalten, drücken Sie die Taste SLEEP so oft, bis im Display ② die Anzeige SLEEP erlischt.

Radio

Antenna ausrichten

Falls für den UKW-Empfang die Wurfantenne verwendet wird:

1. Rollen Sie die Wurfantenne ganz aus.
2. Stellen Sie durch Probieren die Beste Position der Wurfantenne fest.
3. Fixieren Sie die Wurfantenne ggf. mit einem Klebstreifen an der Wand. Für den MW-Empfang stellen Sie die Beste Position für die im Gerät eingebaute Antenne bereits durch Probieren fest.

Radiobetrieb / Band (UKW/MW) wahlen

1. Wahlen Sie mit der Taste TUNER/BAND (4)b) den Radiobetrieb an.
2. Drücken Sie die Taste TUNER/BAND erneut, um zwischen UKW (FM) und Mittelwelle (AM) umzuschalten.

Automatischer Sendersuchlauf / Manuelle Suche

Beim automatischen Sendersuchlauf wird die Frequenz so lange erhöht bzw. verringert, bis ein Sender mit ausreichender Empfangsstärke gegunden wird.

Den manuellen Suchlauf können Sie zur Feinabstimmung benutzen oder wenn Ichn die

bench

Frequenz des Senders besteht ist.

Automatischer Suchlauf

1. Halten Sie die Taste F-SKIP ⑧ bzw. R-SKIP ⑦ ca. 1 Sekunde gedrück - der Suchlauf startet und stoppt automatisch.
2. Halten Sie die Taste F-SKIP bzw. R-SKIP nochmals ca. 1 Sekunde gedrückt, um den Suchlauf erneut zu starten.
3. Sie können den Suchlauf abbrechen, indem Sie die Taste F-SKIP bzw. R-SKIP kurz antippen.

Manueller Suchlauf

1. Zur Feinabstimmung tippen Sie die Taste F-SKIP ⑧ bzw. R-SKIP ⑦ wiederholt kurz an, um die Frequenz in keinen Schritten zu erhöhen bzw. zu verringn.
2. Zur Einstellung einer bestimmten Frequenz halten Sie die Taste F-SKIP bzw. R-SKIP zunachst 1 Sekunde gedrückt, so dass der automatische Suchlauf gestartet wird. Wenn Sie in die Höhe der gewünschten Frequenz kommt, stoppen Sie den Suchlauf durch erneutes Drücken der Taste F-SKIP bzw. R-SKIP.fahren Sie dann mit Schritt 1. fort, bis Sie die gewünschte Frequenz eingestellt haben.

□ Sender speichern [ MEMORY ]

Die Design-Anlage KH 2315 kann bis zu 20 Sender (10 UKW / 10 MW) speichern.

Hinweis: Für die folgenden Schritte haben Sie jeweils 5 Sekunden Zeit. Andernfalls wird der Vorgang abgebrochen.

1. Stellen Sie den gewünschten Sender, wie unter „Automatischer Suchlauf“ / „Manueller Suchlauf“ beschrieben, ein.

Bedienung: Radio / CD-Spieler

1. Drücken Sie einmal kurz die Taste MEMORY/ PROG ⑪.
   Im Display ② blinkt 5 Sekunden lang die Anzeige fur den Programmplatz.
2. Drücken Sie die Taste ALBUM/PRESET+ 10 so oft, bis der gewünschte Programmplatz (01 bis 10) blinkt.
3. Bestätigten Sie den Programmplatz durch Drücken der Taste MEMORY/PROG. Der eingestellte Sender ist auf thism Programmplatz gespeichert.
4. Wiederholen Sie diese Prozedur für alle weiteren gewünschten Sender, die gespeichert werden sollen.

Gespeicherte Sender auswahlen

Im Radiobetrieb die Taste ALBUM/PRESET+ so oft drücken, bis der gewünschte Programmplatz (01 bis 10) mit dem gespeicherten Sender im Display ② angezeigt wird.

CD-Spieler

Gefahr! Im CD-Spieler tastet ein schwacher, aber scharf gebündelter Laserstrahl die Oberfläche der eingelegten CD ab. Bei unsachgemäßem Gebrauch kann dieser Strahl eine Gefahr für das Auge sein - das Gerät deshalb keinesfalls öffnen!

CD einlagen

1. Ziehen Sie zum Öffnen des CD-Faches ① die obere Kante nach vorne.
2. Legen Sie die CD mit der bespielen Seite zum Gerät hin ein. Sie sehen bei korrekt eingelegter CD also die bedruckte Seite. Die CD muss fest auf die (in der Mitte liegende) Achse geschoben werden.

14 D

1. SchlieBen Sie das CD-Fach.
2. Wahlen Sie mit der Taste CD/MP3 ④ a den CD-Spieler an. Im Display ② wird nach ca. 10 Sekunden die Gesamtspieldauer und die Anzahl der Titel angezeigt.

Hinweis: Soltte ca. 10 Sekunden nach dem Einlagen der CD im Display nicht die Anzahl der Titel und die Gesamtsspieldauer angezeigt werden, ist die CD möglicherweise verkehrt herum eingelegt oder verschmutzt. Säubern Sie die CD mit einem CD-Reinigungstuch bzw. legen Sie die CD korrekt ein und überprüfen Sie die Anzeige erneut.

Anspiel-Funktion [ INTRO ]

Das Aktivieren der Anspiel-Funktion ist nur über die Fernbedienung möglich.

1. Drücken Sie die Taste INTRO 35 - jeder Titel der einlegeften CD wird für 10 Sekunden angespielt. Im Display ② entscheidint INTRO. Wird die Anspiel-Funktion während der Wiedergabe einer CD aktiviert, beginnt das Gerät mit dem Anspielen des aktuell wiedergegebenen Titels und endet mit dem letzten Titel auf der CD.
2. Beenden Sie die Funktion durch erneutes Drucken der Taste INTRO.

Grundfunktionen des CD-Spielers

Wiedergabe starten/unterbremen: Durch Drücken der Taste PLAY/PAUSE ⑤ wird die Wiedergabe gestartet bzw. unterbrochen. Wenn die Wiedergabe unterbrochen wurde, blinking im Display ② die Spieldauer. Durch ein erneutes Drücken der Taste PLAY/PAUSE wird die Wiedergabe fortgesetzt.

bench

Bedienung:CD-Spieler

Wiedergabe Stopen: Durch Drücken der Taste STOP ⑥ wird die Wiedergabe beendet.

Titelsprung Vorwärts: Mit jedem Drücken der Taste F-SKIP ⑧ springt die Wiedergabe zum nachsten Titel.

Titelsprung Rückwärts: Mit jedem Drücken der Taste R-SKIP ⑦ sprint die Wiedergabe zum vorhergehenden Titel.

Vorlauf: Durch längeres Drucken der Taste F-SKIP ⑧ wird innerhalb eines Titels vorgispult.

Rücklauf: Durch längeres Drücken der Taste R-SKIP ⑦ wird innerhalb eines Titels zurückgespult.

Das CD-Fach ① kann jederzeit geöffnet werden. Die Wiedergabe stoppt dann automatisch. Entnehmen Sie die CD aber erst, wenn sie vollständig gestoppt hat.

Titelfolge programmieren [» TRACK MEMORY «]

Die Programmierung der Titelfolge ist nur bei gestoppter CD möglich. Es können bis zu 64 Titel programmiert werden.

1. Legen Sie eine CD ein.
2. Wahlen Sie mit der Taste CD/MP3 ④ a den CD-Spieler an.
3. Drücken Sie die Taste MEMORY/PROG ⑪. Im Display ② entscheid proG und P--01 für den ersten Programmplatz.
4. Wahlen Sie mit der Taste F-SKIP ⑧ bzw. R-SKIP ⑦ die Nummer des Titels aus, der als erster gespielt werden soll.
5. Drucken Sie die Taste MEMORY/PROG. Der Titel ist nun auf dem ersten Programm-

bench

platz (P--01) gespeichert. Im Display erscheint der Programmplatz 02 (P--02).

1. Wahlen Sie mit den Tasten F-SKIP oder R-SKIP den nachsten zu speichernden Titel aus.
2. Wiederholen Sie die Schritte 5. und 6., wenn Sie weitere Titel speichern wollen.
3. Beenden Sie die Programmierung durch Drucken der Taste MEMORY/PROG ⑪. Die programmierte Titelfolge bleibt solange gespeichert, bis die CD aus dem CD-Fach entnommen wird, eine andere Funktion gewählt oder das Gerät ausgeschaltet wird.

Programmierte Titelfolge starten

1. Drucken Sie die Taste MEMORY/PROG ⑪. Im Display ② erscheint PROG und der ersten programmierte Titel.
2. Drücken Sie die Taste PLAY/PAUSE ⑤ - die Wiedergabe startet und erfolgt in der von Ihnen programmierten Reihenfolge.
3. Um die Wiedergabe der Titelfolge abzubrechen, drücken Sie die Taste STOP 6.

Wiederhol-Funktionen [ REPEAT ]

Mit den Wiederhol-Funktionen konnen einzeln Titel oder alle Titel einer CD wiederholt abgespielt werden. Diese Funktionen sind auch auf programmierte Titelfolgen anwendbar. Die Wiederholung erfolgt bis zur Abschaltung dieser Funktion oder bis die Wiedergabe durch Drucken der Taste STOP 6 beendet wird. Die Funktion ist nicht kombinierbar mit den Funktionen RANDOM und INTRO.

1. Drücken Sie bei laufendem Titel die Taste REPEAT ② , um diesen Titel zu wiederholen. Im Display ② wird REPEAT 1 angezeigt.

Bedienung:CD-Spieler

2 Drücken Sie die Taste REPEAT zweimal, um alle Titel zu wiederholen. Im Display erscheidt REPEAT ALL.
3. Um die Wiederhol-Funktion auszuschalten, drücken Sie die Taste REPEAT so oft, bis im Display die Anzeige REPEAT erlischt.

Titel in zufälliger Reihenfolge abspielen [» RANDOM «]

Mit der RANDOM-Funktion wird die Titelfolge der eingelegten CD zufällig ausgewählt.

Die RANDOM-Funktion ist nur über die Fernbedienung aktivierbar.

1. Legen Sie eine CD ein.
2. Wahlen Sie mit der Taste CD/MP3 (4a) den CD-Spieler an.
3. Drucken Sie die Taste RAND 36, um die Wiedergabe in zufälliger Reihenfolge zu starten. Im Display ② erscheidt RAND.
4. Um die RANDOM-Funktion auszuschalten, drücken Sie die Taste RAND erneut. Die Anzeige RAND im Display erlischt.

MP3-Funktionen (abweichend zum normalen CD-Betrieb)

MP3-Titel wiedergebn:

1. Drücken Sie einmal oder mehrmals ALBUM/ PRESET- 24 oder ALBUM/PRESET+, 10, um das gewünschte Album auszuwahlen.
2. Wahlen Sie durch (wiederholtes) Drucken der Taste R-SKIP ⑦ den gewünschten Titel innerhalb des Albums aus.
3. Drücken Sie zum Wiedergabestart des ausge wählten Titels die Taste PLAY/PAUSE (5).
4. Wiederholen Sie Schritt 1. und 2., um während der Wiedergabe zu einem anderen Titel aus einem anderen Album zu wechseln. Die

16 D

Wiedergabe erfolgt automatisch.

1. Drücken Sie zum erneuten Wiedergabestart des gerade laufenden Titelsomal die Taste R-SKIP. Der Titel wird daraufhin noch einem von Anfang an abgespiel.
2. Halten Sie zurSuche nach einer bestimmten Passage innerhalb eines Titels bei laufender Wiedergabe die Taste R-SKIP ⑦ oder F-SKIP 8 so lange gedrückt, bis die gewünschte Passage erreicht ist. Sobald Sie die Taste loslassen, wird die Wiedergabe fortgesetzt.

Dateinamen suchen:

1. Drücken Sie einmal die Taste FIND/ESP ⑨, um den Suchmodus zu aktivieren. Auf dem Display blinkt eine Lupe sowie der Buchstabe A. Das Display zeigt alle Datenamen, die mit dem Buchstaben A beginnen.
2. Drücken Sie die Tasten R-SKIP ⑦ oder F-SKIP ⑧, um von A-Z und 0-9 zuuchen.
3. Drucken Sie die Taste PLAY/PAUSE ⑤ , um die Titel mit dem von Ihnen ausgewählten Anfangsbuchstaben abzuspielen.

Albumnamen suchen:

1. Drücken Sie zweimal die Taste FIND/ESP ⑨, um diesen Suchlauf zu aktivieren. Auf dem Display erscheint eine Lupe und ALBUM.
2. Drücken Sie die Tasten R-SKIP ⑦ oder F-SKIP ⑧, um nach dem gewünschten Album zuuchen und drücken Sie dann die Taste PLAY/PAUSE ⑤, um die Wiedergabe zu starten.

Textanzeige (ID 3 Display):

1. Drücken Sie während der Wiedergabe einer MP3-CD 2 Sek. lang die Taste FIND/ESP ⑨ um in den Textanzeige-Modus zu wechseln. Es erscheinen Datum / Künstler / Album, zu dem der aktuelle Titel gehört.
2. Drücken Sie die Taste FIND/ESP erneut für 2 Sek., um zur Abspielzeit des Titels darüber-

bench

zukehren.

Bitte beachten Sie, dass das vorliegenden Gerät nur mit ID3 V1 kompatibel ist.

MP3-Titelfolge programmieren:

Der MP3-Titelspeicher fasst bis zu 64 Titel.

1. Legen Sie wie zuvor beschrieben eine CD ein.
2. Drücken Sie die Taste MEMORY/PROG ⑪, um mit der Programmierung zu beginnen. Im Display erscheidt PROG.
3. Wahlen Sie mit den Tasten R-SKIP ⑦ oder F-SKIP ⑧ das gewünschte Album aus und bestätigten Sie these mit der Taste MEMORY/ PROG.
4. Wahlen Sie mit den Tasten R-SKIP oder F-SKIP den gewünschten Titel innerhalb des Albums aus und speichern Sie diesen mit der Taste MEMORY/PROG.
5. Wiederholen Sie die Schritte 3. und 4. so lange, bis Sie alle gewünschten Titel gespeichert haben.
6. Starten Sie die Wiedergabe durch Drücken der Taste PLAY/PAUSE ⑤.

MP3-Titelfolge überprüfen:

1. Drücken Sie die Taste MEMORY/PROG ⑪, um die programmierte Titelfolge zu überprüfen. Mit jedem Drücken erscheidt ein gespeicherter Titel, in der Reihenfolge der Programmplätze (aufsteigend).
2. Starten Sie die Wiedergabe durch Drucken der Taste PLAY/PAUSE ⑤.

Hinweise: Während der Überprüfung ist auch eine Änderung der Titelfolge wie unter „MP3-Titelfolge programmieren“ beschrieben, möglich. Wirz zum Beenden der Überprüfung eine andere Taste als PLAY/PAUSE gedrückt, wird die programmierte Titelfolge gelöscht.

Programmierte MP3-Titelfolge starten:

1. Drucken Sie die Taste MEMORY/PROG.

bench

Im Display erscheint PROG.
2. Drücken Sie die Taste PLAY/PAUSE ⑤. Die Wiedergabe beginnt beim ersten Programmtitel.

MP3-Titelspeicher löschen:

1. Die programmierte Titelfolge bleibt so lange gespeichert, bis die CD aus dem CD-Fach ① entnommen wird, eine andere Funktion gewählt oder das Gerät ausgeschaltet wird.

MP3-Titel wiederholen (REPEAT):

Funktionsbeschreibung siehe „Wiederhol-Funktionen“, Seite 15.

1. Drucken Sie einmal die Taste REPEAT ⑦ Im Display erscheint REPEAT 1.
2. Drücken Sie zweiimal die Taste REPEAT. Im Display erscheint REPEAT ALL (Wiederholung aller Titel).
3. Drücken Sie dreimal die Taste REPEAT zur wiederholten Wiedergabe des Albums. Im Display erscheint REPEAT ALBUM.
4. Drucken Sie viermal die Taste REPEAT, um die Wiederhol-Funktion aufzuheiten.

Kassettenrekorder

Kassette einlagen

1. Öffnen Sie die Schutzklappe ⑭ nach vorne. Dahinter befinden sich die Bedientasten des Kassettenrekorders (und der Kopfhörera-nschluss).
2. Drücken Sie zum Öffnen des Kassettenfachs die Taste STOP/EJ. ⑥. Das Kassettenfach öffnet sich automatisch.
3. Legen Sie die Kassette mit der Bandseite nach unten ein. Das Band soll straff und ohne Schlaufen sein.
4. SchlieBen Sie das Kassettenfach.

Bedienung: Kassettenrekorder / Wartung und Reinigung

1. Wahlen Sie mit der Taste TAPE ④ c den Kassettenrekorder an.

Grundfunktionen des Kassettenrekorders

Wiedergabe starten: Durch Drücken der Taste PLAY ⑨ wird die Wiedergabe gestartet.

Wiedergabe unterbremen (PAUSE): Durch Drücken der Taste PAUSE ⑰ wird die Wiedergabe unterbrochen. Durch erneutes Drücken der Taste wird die Wiedergabe fortgesetzt.

Wiedergabe stoppen: Durch Drücken der Taste STOP ⑥ wird die Wiedergabe beendet.

Vorspulen: Nach Drücken der Taste F.F. ⑤ wird das Band in der Kassette vorgespult. Das Vorspulen kann durch Drücken der Taste STOP ⑥ beendet werden.

Zurückspulen: Nach Drücken der Taste REW ② wird das Band in der Kassette zusückgespult. Das Zurückspulen kann durch Drücken der Taste STOP ⑥ beendet werden.

Auto-Stop: Der Kassettenbetrieb wird am Ende der Kassette automatisch beendet.

Kassetten aufnehmen

Die Design-Anlage KH 2315 ist mit einer automatischen Aussteuerung ausgestattet. Veränderungen der Lautstärke oder Klangwahl haben keinen Einfluss auf die Aufnahme.

1. Legen Sie eine Kassette ein und spulen Sie diese ggf. an die Stelle, an der die Aufnahme beginnen soll. Eine Aufnahme ist nur mit

18 D

Kassetten ohne Aufnahmesperre möglich!

1. Drücken Sie die Taste PAUSE (17).
2. Drucken Sie die Taste RECORD 18. Die Taste PLAY 19 wird automatisch mitgedrückt.
3. Drücken Sie eine der Tasten CD/MP3 ④ a, TUNER/BAND ④ b oder AUX ④ d, um ein Audiogerät bzw. die Tonquelle für die Aufnahme zu wahlen.
4. Stellen Sie die gewünschte Stufe der Rauschunterrückung ein (siehe Seite 11).
5. Lösen Sie die Taste PAUSE durch erneutes Drücken der Taste und starten Sie die Wiedergabe der Tonquelle, um die Aufnahme zu starten.
6. Sie beenden die Aufnahme durch Drücken der Taste STOP 16.

Wartung und Reinigung

Reinigung des Gehäuses

Vor dem Reinigen des Gehäuses den Netzsteckerziehen!
- Es)durfenkeineFlüssigkeitenindasInnere desGeratesgelangen.
Zum Reinigen des Gehäuses solle ein weiches Tuch verwendet werden. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen!

Reinigung der Tonköppe

• Entfernen Sie in regelmäßigen Abständen Staub- und Kassettenablagerungen auf den Tonköpfen. Verschmutzungen an den Tonköpfen verringern die Tonqualität von Aufnahme und Wiedergabe.
  Zum Reinigen der Tonköffe sollen eine handelsübliche Reinigungskassette verwendet werden.

bench

Entsorgung

Die Verpackung besteht zu 100% aus umweltfreundlichen Materialen, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Über Entsorgungsmöglichkeiten für ausgediente Elektrogeräte informieren Sie sichitte bei ihrer Gemeinde- oder Stadtverwaltung.

Batterien dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien/Akkus bei einer Sammelstelle seiner Gemeinde / seines Stadtteils oder im Handel abzugeben.

These Verpflichtung dient dazu, dass Batterieneiner umweltschonenden Entsorgung zugeführterwerten konnen.

Geben Sie Batterien und Akkus nur im entladenen Zustand zurück.

Informationen

Kunden-Service

Die zuständige Servicestelle Ihr's Landes entnehmen Sieitte der beigefugten Garantiekarte.

■ Konformitätserklarung

Wir, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Deutschland, erklaren hiermit für diesen Produkt die Übereinstimmung mit folgenden EG-Richtlinien:

Niederspannings-Richtlinie

73/23/EWG, DIN EN 60065:2002 (VDE 0860)

Elettromagnetische Verträglichkeit 89/336 EEC:

EN 55013:06.90+A12:08.94+A13:12.96

EN 55020:12.94+A11:12.96

EN 61000-3-2:04.95+A1:1998+A2:1998

EN 61000-3-3:01.95

Bezeichnung/Typ:

Micro Design-Anlage mit Vertical CD-Player KH 2315

Bochum, 30.06.2004

Hans Kompernaß
—Geschäftsführer—

bench

29.10.2004 11:41:08 Uhr

\section*{Caracteristiques}

Tension nominale : 230 V ~ 50 Hz

Puissance de

29.10.2004 11:41:15 Uhr

Dati tecnici

Tensione nominale: 230V 50Hz

Potenza d'uscita

29.10.2004 11:41:18 Uhr

CD-Player
