BEDIENUNGSANLEITUNG TUNER TNT S885 EMTEC

1 Allgemeine Informationen 3

Scart DVB-T Receiver 3
Verbinden mit TV und Antenne 3
Fernbedienung 3

2 Anschalten 4
3 Bedienung 4

Kanalwechsel 4
Untertitel 4
Teletext 4
Lautstärkeändern 4
Audio Modus 4
Sprachwahl 5
Senderfavoriten bestimmten 5
Programminformationen anzeigen 5
EPG (Elektronischer Programm Guide) aufrufen 5
Bild anhalten (Pause) 5
Umschalten zwischen DTV und VCR Modus 5
Umschalten zwischen TV und Radio Modus 5
Senderliste 5

4 System Einstellungen 6

Digital TV 6
Kanal-Manager 6
Installation 7
Area Search (Gebietssuche) 7
Manual Search (Manuelle Suche) 7
Auto Search (Automatische Suche) 7
Konfiguration 7
OSD (On-Screen Display) 7
TV Einstellungen 8
System Setup (System Einstellungen) 8
Time (Zeit) 8
Wakeup Time (Zeitgesteuertes Anschalten) 8
Parental Lock (Kindersicherung) 9
Factory Default (Werkseinstellungen) 9
Version (Versionshinweise) 9

5 Spezifikationen 9
6Fehlerbeseitigung 10

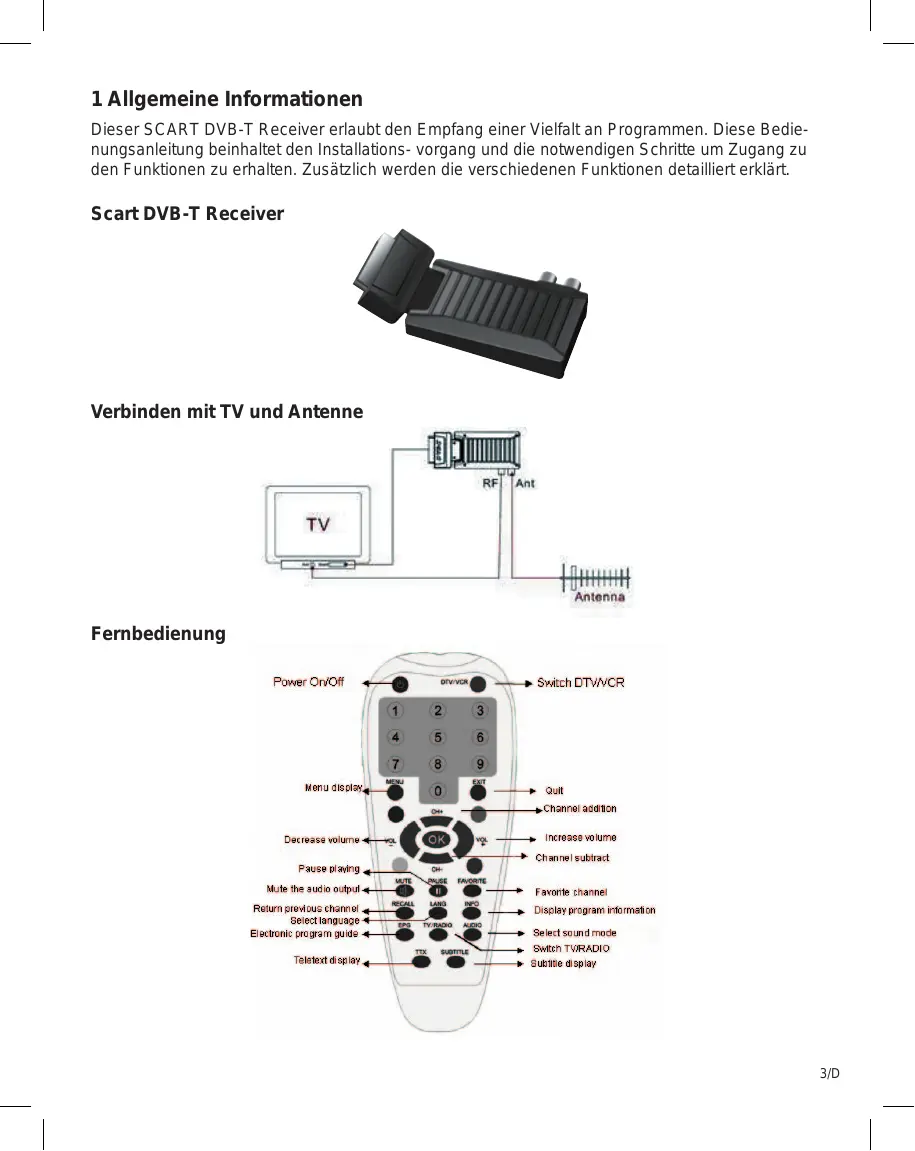

1 Allgemeine Informationen

Dieser SCART DVB-T Receiver erlaubt den Empfang einer Vielfalt an Programmen. Diese Bedienungsanleitung beinhaltet den Installations- vorgang und die notwendigen Schritte um Zugang zu den Funktionen zu erhalten. Zusätzlich werden die verschiedene Funktionen detailiert erklär.

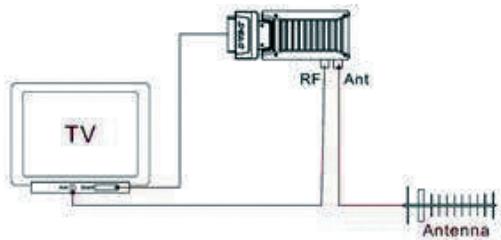

Verbinden mit TV und Antenne

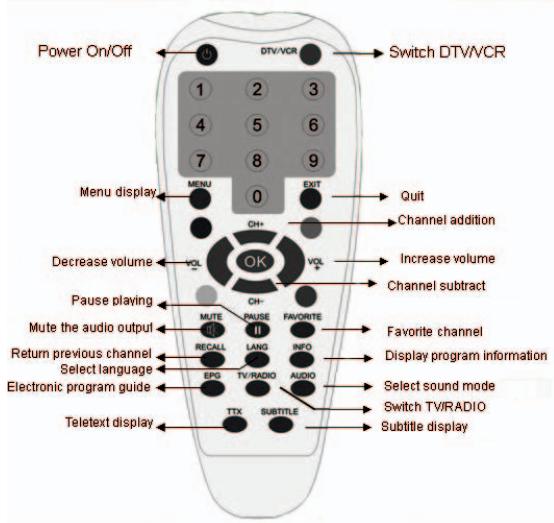

Fernbedienung

2 Anschalten

Schritte:

a) Schalten Sie ihren TV an und wahlen Sie den Scart Eingang.
b) Schalten Sie das Netzgerät des Receivers ein und verbinden Sie den IR Empfänger mit dem SCART Receiver.

3 Bedienung

Kanalwechsel

Es gibt 4 Wege den Kanal zu wahlen - mit Hilfe der Kanalliste, numerische Eingabe, der On-Screen Kanalliste und unter zur Hilfenahme des Elektronischen Programm Guide (EPG)

Durch die Kanalliste gehen:

• Um durch die Kanalliste zu gehen, drücken Sie die CH+ oder CH- Tasten der Fernbedienung.

Numerische Wahl

• Geben Sie den gewünschten Kanal direkt mit den numerischen Tasten der Fernbedienung ein.
• Ein Auto- Scan löscht zuerst gespeicherte Kanäle.
• Ein manueller Scan löscht keine Kanäle, aber fegt auch keine bereits gespeicherten Kanäle hinzu.

Wahl durch On-Screen Kanalliste:

• Sie können den gewünschten Kanal mit Hilfe der On-Screen Kanalliste wahren. Diese wird im Hauptmenu des Scartreceivers angezeigt. Um die Kanalliste zu verlassen drücken Sie „EXIT".
• Wahlen Sie das Kanal Menu, um zum Submenü zu gelangen. Drücken Sie auf die AUF/AB Cursor Taste und drücken Sie die OK Taste, wenn Sie den gewünschten Sender erreicht haben.

Wahl durch EPG:

Sie können den gewünschten Kanal auch direkt im EPG (Elektronischen Programm Guide) auswahlen. Vergleichbar mit der Kanalliste, zeigt der EPG eine(Liste gesechicherter Kanäle an. Zusätzlich erhalten Sie Informationen zu den auf den Sendern befindlichen Sendungen.

Schritte:

• Drücken Sie die EPG Taste um in das EPG Menu zu gelangen.
• Drücken Sie die AUF/AB Cursor Taste um einen Canal zu markieren.
• Drücken Sie die OK Cursor Taste um Programinformationen der{nachsten 30 Minuten zu erhalten.
• Drücken Sie die Exit Taste um zum gewünschten Kanal zu gelangen.

Untertitel

Drücken Sie die Subtitle (Untertitel) Taste, um die Untertitel an- oder auszuschalten.

Teletext

Drucken Sie die TTX Taste, um den Teletext zu öffnen oder zu schreiben.

Lautstärkeändern

Die Lautstärke des Scart Receivers kann durch drücken der VOL+ und VOL- Tasten auf der Fernbedienung geändert werden.

Hinweis:

Die gewähnte Lautstärke bleibt auch nach an- und ausschalten bis zur nachsten Änderung erhalten. Um den Ton ganz abzuschalten (Stummschaltung), drücken Sieitte die MUTE Taste der Fernbedienung.

Audio Modus

Um zwischen verschiedenen Audio- Modi zu wahlen (STEREO, LINKS und RECHTS MONO) drücken Sieitte die AUDIO Taste der Fernbedienung

Sprachwahl

Eineige Sendungen bieten simultan verschiedene Sprachen. Diese verschiedenen Sprachen können durch drucken der LANG Taste auf der Fernbedienung gewählt werden.

Senderfavoriten bestimmen

Schritte:

• Drücken Sie „Menu-Digital, TV-Kanal, Manager-Kanal Organize"
• Drücken Sie die INFO Taste um die Funktionen Favorite/ Skip/Lock/Del (Favoriten, Übersprin-gen, Sperren, Löschen) zu erhalten. (Entsprechend der entsprechenden Farben Rot/Gelb/ Blau/Grün)
• Drücken Sie die EXIT Taste um die Farbinformation zu verlassen, bevor ein Favorit gesetzt wird.
• Um einen Favoriten zu wahlen drücken Sieitte die rote Taste.
• Drücken Sie "OK-EXIT" um zum laufenden TV Programm zurück zu gelangen.
• Drucken Sie die FAVORITE Taste der Fernbedienung um die Kanal- Favoriten Ende zu sehen.

Programminformationen anzeigen

Um Informationen zum laufenden Programm zu erhalten, drücken Sieitte die "INFO" Taste der Fernbedienung. Durch nochmaliges Drucken der Taste verlassen Sie diese Information wieder.

EPG (Elektronischer Programm Guide) aufrufen

• Drücken Sie die EPG Taste um das EPG Menu zu starten.
• Drücken Sie die AUF/AB Cursor Taste um eine Programmvorschau zu erhalten.
• Drucken Sie die OK Cursor Taste um die Programminformationen zu prufen.
• Drucken Sie die OK Taste, um zum View Guide zu gelangen.

Bild anhalten (Pause)

Sie können das momentane Bild „einfrieren“ (anhalten), indem Sie die PAUSE Taste der Fernbediednung drucken. Drücken Sie die Taste nochmals um zum laufenden Programm zurückzukehren.

Hinweis:

Die Wiedergabe zwischen den Pausen wird ausgelassen.

Umschalten zwischen DTV und VCR Modus

Sie können zwischen dem Digital TV und VCR Modus durch drücken der DTV/VCR Taste der Fernbedienung wechseln.

Hinweis:

Wenn sich der Scart Receiver im Standby Modus befindet ist die DTV/VCR Taste nicht aktiv. Wenn der Receiver ausgeschelt ist wird automatisch in den VCR Modus geschelt.

Umschalten zwischen TV und Radio Modus

Sie können zwischen dem Digital TV und Radio Modus durch drucken der TV/RADIO Taste der Fernbedienung wechseln.

Senderliste

Einige Sender strahlen Programme aus, die für jüngere Mitglieder einer Familie ungeeignet sind. Jeder Kanal kann gesPERT werden, was bedeutet, dass nur durch Eingabe eines Pincodes das Programm gesehen werden kann.

Sperren und Entsperren eines Kanals:

Schritte:

• Drucken Sie „Menu-Digital, TV-Kanal, Manager-Kanal Organize"
  Wahlen Sie den Canal, den Sie sperren wollen.
• Drücken Sie die blaue Taste der Fernbedienung und geben Sie das standard- Password 8888 ein.
• Der Kanal ist nun gespert.

4 System Einstellungen

Digital TV

Im Menu Digital TV sind einige Untermenüw wie Search TV, Program Manager, System Setting, Software Update und Search Software Information zu finden.(Suche, Programm Manager, System Einstellungen, Softwareactualisieren, Software-Informationssuche)

Drücken Sie die MENU Taste der Fernbedienung um ins Hauptmenü zu gelange. Wahlen Sie Dort[Digital TV], wie nachfolgend gezeigt wird:

Hauptmenü

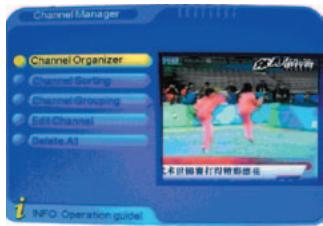

Kanal-Manager

Unter Kanal- Manager sind fünf Unterpunkte zu finden:

Digital TV Menu

Kanal Organizer:

Der Kanal Organizer beinhaltet die Kanal Favoriten, Kanal überspringen, Kanal sperren, Kanal-Einstellungen löschen.

Kanäle sortieren:

Es gibt 3 Sortieroptionen um Kanäle zu sortieren:

(1) Erste Option: Kanalsortierung nach Gebiet
(2) Zweite Option: FTA (unverschlüsselt). Scramble (verschlüsselt). ALL (unverschlüsselt und verschlüsselt).
(3) Dritte Option: Alphabetisch von A bis Z oder Z bis A.

Kanäle gruppieren:

Gruppieren Sie die Kanäne nach Themen wie Filme, Sport, Musik, Kinder oder Kunst. Nach der Zuweisung des Kanals zum Gruppen-Symbol Drücken Sieitte «OK-EXIT». Wenn die Anzeige dann «Successfully updated» (erfolgreich aktualisiert) lautet, bedeutet dies, dass der Kanal einer Gruppe zugeordnet wurde. Nach „back to TV Program playing interface" (zurück zum laufenden Programm) drucken Sieitte «OK « auf der Fernbedienung um «QUICK SELECT» auf dem Bildschirm zu sehen. Sie sehen jetzt die Gruppen «Filme/Nachrichten/Sport usw.» auf dem Bildschirm.

Kanal Editieren:

Drücken Sie „Menu-Digital, TV-Kanal, Manager- Kanal Organize", dann sehen Sie die Kanal editieren. Listemit deme rotem «Hinzufugen" und einem gelben «Editieren». Drucken Sie die Gelbe Taste der Fernbedienung zum Editieren. Wahlen Sie den Kanal aus, dessen Namen Sie editieren wollen, drucken Sie die VOL+ Taste der Fernbedienung und es erscheidt eine Listemit Zahlen und Buchstaben. Nachdem Sie den neuen Namen eingebehen haben, drucken Sie «OK» um zu bestätigen und nochmals «OK» bis Sie die Meldung «Successfully updated (erfolgreich aktualisiert) siehen. Bei der TV Wiedergabe wird jetzt der neue Name des Kanals angezeigt.

Alle Löschen:

Programme können im Kanal Organizer Menu [Channel Organizer] gelöscht werden. Um alle Kanäle/Radiosender zu Löschen, müssen Sie zum Alle Löschen Menu [DEL ETE ALL] gehen..

Installation

Im Digital TV Menu zu Installation [Installation] gehen, wie nachfolgend gezeigt wird:

Area Search (Gebietssuche)

Sie können Kanäle scannen, indem Sie eine länderspezifische Vorauswahl treffen. Der Scart Receiver kann in Ländern wie Deutschland, England, Italien, Frankreich, Spanien, Holland, Taiwan, China, Norwegen, Schweden und Finnland genutzt werden.

Main Menu Setup Area. (Hauptmenü-Einstellungen-Ge-biet)

Wahlen Sie [Country Scan] (Länder-Scan) um einen umfassenden Scan zu starten. (Siehe folgende Abbildung)

Installationsmenu

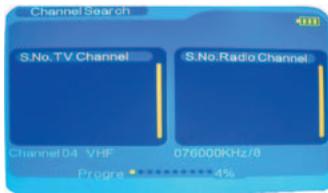

Kanal Scan

Manual Search (Manuelle Suche)

Wenn Sie mit den Kanalfrequencyn und Zahlen vertraut sind, können Sie auch die manuelle Suche nutzen. (Inklusive Frequentz Suche und Kanalnummer Suche.

Auto Search (Automatische Suche)

Wenn Sie Freqenz des Senders den Sie suchen wissen, können Sie durch Eingabe der Freqenz die Suche nach dem Sender sehr beschleunigen.

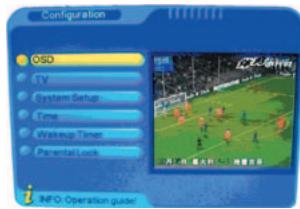

Konfiguration

Hier haben Sie die Möglichkeit die Grundeinstellungen ihren Bedürfnissen anzupassen. Gehen Sie auf MENU Digital TV Configuration. (Menu-Digital-TV-Konfiguration)

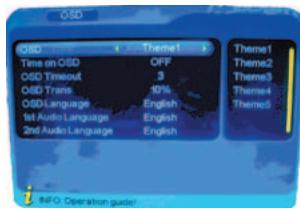

Drücken Sie [OSD] um die Bildschirmanzeige ihren Vorstellungen anzupassen.

Schritte: MENU Digital TV Configuration OSD (Menu-Digital-TV-Kconfiguration-OSD), wie nachfolgend zu sehen ist:

OSD Einstellung

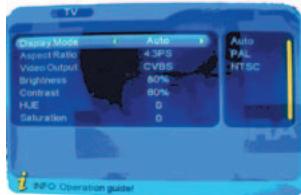

TV Einstellungen

Schritte:

MENU Digital TV Configuration TV (Menu-Digital-TV-Konfiguration-TV) und Sie erreichen die TV Einstellungen wie nachfolgend beschreiben:

System Setup (System Einstellungen)

[System Setup menu] bietet weitere System- Einstellungsmoglichkeiten.

EQ Setup	Einstellen des EQ (Equalizer)	Standard, Klassik, Rock, Jazz, Pop. Grundeinstellung ist Standard.
Surround (Raumklang)	Einstellen von Surround- Sound Effekten	Aus, Konzert, Kirche, Passiv, Live. Grundeinstellung ist Aus.
Display Off (Anzeige ausschalten)	Um Strom zu sparen wenn kein Bild gesendet wird (Radio) konnen Sie unter MP3 eine Zeit einstellen, in der sich das Bild abschaltet	OFF (Aus): Anzeige aus 5s: Bild aus nach 5 Sekunden 15s: Bild aus nach 15 Sekunden
Active Antenna	Aktive Antenne On/OFF (An/Aus) Einstellung	On (An) OFF (Aus)
LCD Brightness	Helligkeit der Anzeige	Unterstützt 10% bis 100%
Area	Einstellungen der Gebiets-Suche	Unterstützt werden Deutschland/ England/ Italien/ Frankreich/ Spanien/ Holland/ Taiwan/ China/ Norwegen/ Schweden/Finnland. (Je nach Land verschiedene Einstel-lungen.)

Time (Zeit)

Der Nutzer kann hier folgende Einstellungen vornehmen: Timer Mode, Date, Time, GMT Offset and Summer Time (Timer, Datum, Zeit, Zeitzone, Sommerzeit)

Wakeup Time (Zeitgesteuertes Anschalten)

Wenn Sie zu einer bestimmen Uhrzeit das Gerät angeschaltet haben wollen, können Sie dies hier einstellen. [Wakeup Timer menu].itte drücken Sie «Menu-Digital TV-Configuration-Time-Timer mode» und wahlen Sie zwischen «Auto» and «Manual». (automatisch und manuell). Drücken Sie «EXIT» nach ihrer Auswahr, dann «Wakeup Timer-Timer Mode», zum Beispielenollen Sie «once» (einemalig) wahren aus «off/once/daily/weekly/yearly», (aus, einmalig, tätig, wochentlich, jährlich).

Dann drücken Sie «Wakeup Mode» (Einschalt- Modus), wahlen Sie «channel» (Kanal) aus «off-message/channel/on». (aus, Nachricht, Kanal, an). Dann drücken Sie auf den Kanal, den Sie auswahlen möchten, «Wakeup channel». Bestimmen Sie unter «Wakeup date» das Datum und unter «On Time» die genaue Uhrzeit. Zu der von Ihnen bestimmten Uhrzeit und Datum wird der gewährte Kanal wiedergegeben werden.

Parental Lock (Kindersicherung)

Sie können das Standard- Password „8888“ mit Hilfe der numerischen Tasten ändern.

Factory Default (Werkseinstellungen)

Um zu den Werkseinstellungen zusückzukehren, müssen Sie in dieser Menü das Password eingeben (das Standard- Password ist „8888").

Version (Versionshinweise)

Um die Versionshinweise angezeigt zu besteht, drücken Sieitte [Version]

5 Spezifikationen

MPEG-2 Digital & voll DVB-T kompatibel
- 7 Tage benutzerfreundlicher EPG und Programm- Information
- Empfängt alle unserschlussten terristischen Kanäle
- Kanalsuche: Automatisch, manuell und Gebietssuche
- Einfache und automatische System- Konfiguration
Durchgeschleifer Antennenausgang
20 Pin Scart-Stecker
Antenneneingang
- IR Fernbedienung
Teletext
- Kindersicherung mit Systemspere - Kanäle können gespeit werden
- Im Menu einstellbare Sprachwahl (für mehrsprachige Sendungen)
- Untersutzt mehrere Sprachen
- Bildseitenverhältnisse 4:3 und 16:9 werden unterszt.
12V Wechselstromadapter
VHF/UHF Empfang
6/7/8 MHz Kanal Bandbreite
Abmessungen: 148X60X26 mm
- Umgebungstemperatur: -20^ +65^

Hinweis:

Die Spezifikationen können sich ohne vorhergehenden Hinweisändern.

6 Fehlerbeseitigung

In einigen Regionen kann es vorkommen, dass das digitale terristische Signal nur schwach zu empfangen ist. In solchen Gebieten kann es hilfreich sein, einen Antennenveränder zu benutzen, um auch die schwachen Kanäle empfangen zu konnen.

Problem	Mögliche Ursache	Abhile
Standby Anzeige leuchtet nicht	Netzkabel nicht angeschlossen Sicherung defekt	Netzkabel anschließen Sicherung prüfen
Empfängt kein Signal	Antenne nicht angeschlossen Antenne defekt / falsch ausgerichtet Kein digitales Signal vorhanden	Antenne anschließen Antenne prüfen Kontaktieren Sie den Händler
Kein Bild oder Ton	Sender bietet kein Bild/Ton	Gehen Sie auf einen anderen Kanal
Nachricht verschlüsselter Kanal	Kanal ist verschlüsselt	Gehen Sie auf einen anderen Kanal
Fernbedienung faktioniert nicht	Receiver ist aus Fernbedienung falsch ausgerichtet Infrarot Empfänger verdeckt Batterie der Fernbedienung ist leer	Receiver anschalten Mit Fernbedienung auf Infrarot Empfänger zielen Nach Hindernissen prüfen und entfernen Batterie der Fern-bedienung tausche
Kanalsperre Password vergessen		Kanäle neu installieren um Kanals-perre aufzuheiten
Menüspierre Password vergessen		Helpline kontaktieren
Nach Umzug in einen anderen Raum kann kein digitales Signal empfangen werden	Ein Nebenanschluss der Anten-nenanlage kann ein schwächeres Signal liefern, als der Hauptans-chluss.	Versuchen Sie den Hauptanschluss zu nutzen.
