BEDIENUNGSANLEITUNG ALTIVAR 18 SCHNEIDER

für Drehstrom-Asynchronmotoren,

Umrichter für Drehstrom-Asynchronmotoren

Seite 66

Beim Einsatz des Frequenzumrichters werden die Komponenten des Leistungsteils und eine Reihe anderer Steuerungskomponenten mit der Netzstromversorgung verbunden. Das Berühren dieser Teile ist außer gefährlich.

Nach dem Ausschalten des ALTIVAR muß 1 Minute gewartet werden, bevor das Gerät berührt wird. Diese Zeitdauer wird von den Kondensatoren für die Entladung besteht.

Der Motor kann während des Betriebs angehalten werden, indem der Fahrbefehl oder der Frequenzsollwert gespeppt werden, während der Frequenzumrichter eingeschaltet bleibt. Wenn die Sicherheit von Personen es erfordert, daß unvorhagesehene Neustarts verhindert werden, ist diese elektronische Sperre nicht ausreichend, viel mehr müssen Vorrichtungen vorgesehen werden, die den Stromkreis unterbrechen.

Der Frequenzumrichter verfügt über Sicherheitsvorrichtungen, die den Frequenzumrichter und damit den Motor im Fall von Fehlern ausschalten konnen. Der Motor selbst kann durch mechanische Fehler blockiert werden. Außen dem konnen Spannungsschwankungen und insbesondere Stromausfälle zum Stehenbleiben führen.

Die Beseitigung der Ursachen des Stehenbleibens kann bewirken, daß der Motor erneut startet, wodurch Gefahren für bestimmte Geräte oder Anlagen auftreten können, insbesondere solchen, die Sicherheitsbestimmungen entsprechen.

In solchen Fällen muß der Benutzer Vorkehrungen treffen, die ein erneutes Starten verhindern. Dies kann insbesondere durch einen Sillstandswächter geschehen, der die Spanningsversorgung des Frequenzumrichters unterbricht, wenn der Motor unvorhergesehen anhalt.

Das Gerät entspricht den IEC-Normen.

Im allgemeinen muß die Spanningsversorgung des Frequenzumrichters ausgeschelt werden, bevör ein elektrischer oder mechanischer Eingriff an der Anlage oder am Gerät erfolgt.

Die Änderung oder Weiterentwicklung der in thisem Dokument vorgestellten Produkte und Materialien bleibt jederzeit vorbehalten, sowohl aus technischen Gesichtspunkten als auch in der Art ihrer Bedienung. Ihr Beschreibungarf in keiner Weise als bindend angesehen werden.

Warning

Der Altivar 18 muß als Bauteil angesehen werden. Er ist weder ein Gerät noch ein einsatzbereites Ausrüstungsteil nach europäischen Vorschriften (Maschinen-Richtlinie und Richtlinie über elektromagnetische Verträglichkeit). Es unterliegt der Verantwortung des Betreibers, damit zu sorgen, daß seine Anlage diesen Vorschriften entspricht.

Dieser Frequenzumrichter muß gemäß internationalen und nationalen Normen installiert und angeschlossen werden. Diese Übereinstimmung unterliegt der Verantwortung desjenigen, der das System zusammenbaut und der unter anderem die EMV-Richtlinie der Europäischen Gemeinschaft beachten muß.

Die in thisem Dokument enthaltenen Angaben müssen angewendet werden, um die grundlegenden Anforderungen der EMV-Richtlinie zu erfüllen.

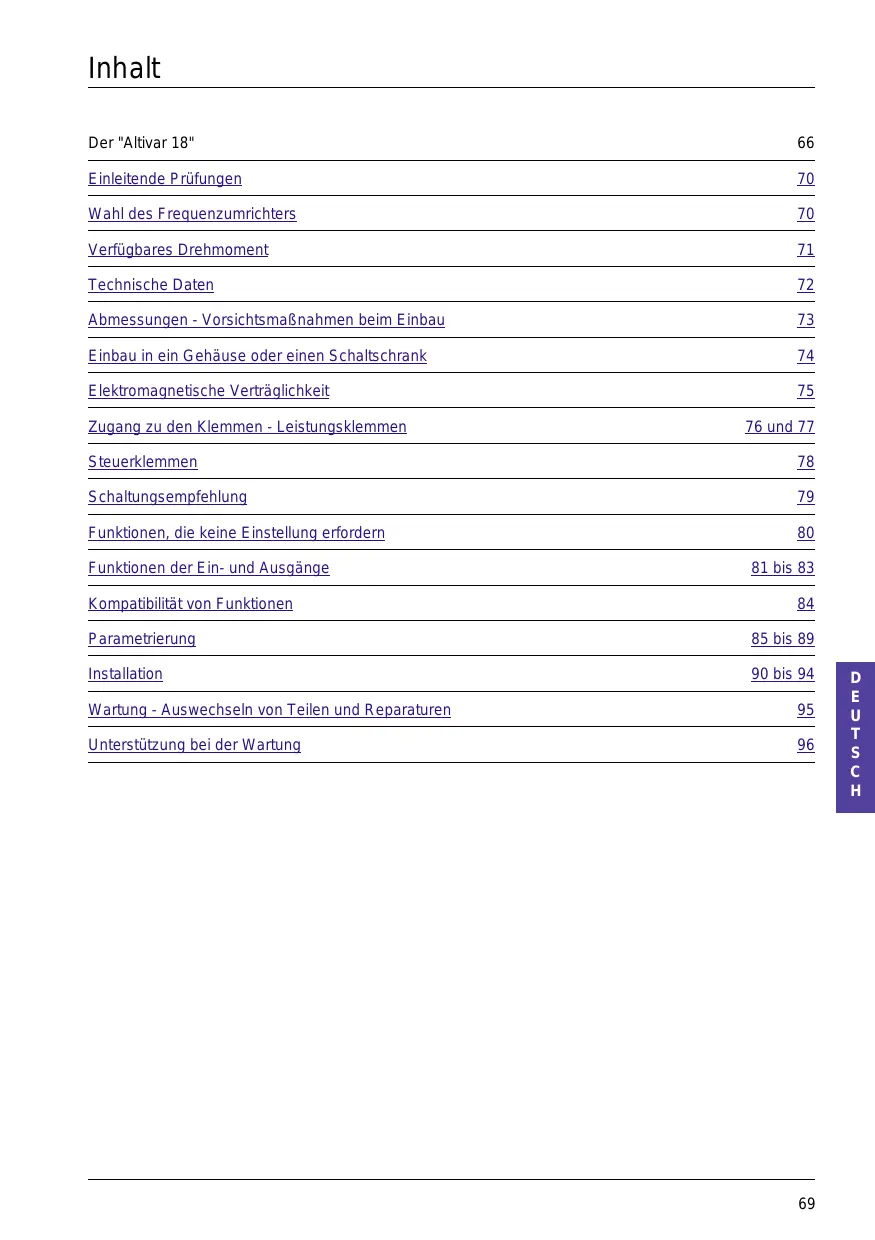

Der "Altivar 18" 66

Einleitende Prüfungen 70

Wahl des Frequenzumrichters 70

Verfugbares Drehmoment 71

Technische Daten 72

Abmessungen - Vorsichtsmaßnahmen beim Einbau 73

Einbau in ein Gehäuse oder einen Schaltschrank 74

Elektramagnetische Verträglichkeit 75

Zugang zu den Klemmen - Leistungsklemmen 76 und 77

Steuerklemmen 78

Schaltungsempfehlung 79

Funktionen, die keine Einstellung erfordern 80

Funktionen der Ein- und Ausgänge 81 bis 83

Kompatibilität von Funktionen 84

Parametrierung 85 bis 89

Installation 90 bis 94

Wartung - Auswechseln von Teilen und Reparaturen 95

Unterstutzung bei der Wartung 96

Nach dem Auspacken des Altivar 18 prufen, daß er beim Transport nicht beschädigt wurde. Es muß überprüft werden, daß die Angaben auf dem Typenschild des Frequenzumrichters mit denen auf dem Lieferschein und auf dem Bestellschein übereinstimmen.

Wahl des Frequenzumrichters

Versorgungszent			Motor		Altivar 18
Netz-span-nung	Leitungs-strom (1)		Leistung auf Typenschild		Daueraus-gangs-strom	Max. Über-gangs-strom (2)	Verlust-leistung bei Nenn-last	Typ	Gewicht
U1...U2	bei U1	bei U2
V	A	A	kW	HP	A	A	W		kg
200...24050/60 Hzeinfasig	4,4	3,9	0,37	0,5	2,1	3,1	23	ATV-18U09M2	1,5
	7,6	6,8	0,75	1	3,6	5,4	39	ATV-18U18M2	1,5
	13,9	12,4	1,5	2	6,8	10,2	60	ATV-18U29M2	2,1
	19,4	17,4	2,2	3	9,6	14,4	78	ATV-18U41M2	2,8
200...23050/60 Hzdriephasig	16,2	14,9	3	-	12,3	18,5	104	ATV-18U54M2	3,3
	20,4	18,8	4	5	16,4	24,6	141	ATV-18U72M2	3,3
	28,7	26,5	5,5	7,5	22	33	200	ATV-18U90M2	7,8
	38,4	35,3	7,5	10	28	42	264	ATV-18D12M2	7,8
380...46050/60 Hzdreiephasig	2,9	2,7	0,75	1	2,1	3,2	24	ATV-18U18N4	2
	5,1	4,8	1,5	2	3,7	5,6	34	ATV-18U29N4	2,1
	6,8	6,3	2,2	3	5,3	8	49	ATV-18U41N4	3,1
	9,8	8,4	3	-	7,1	10,7	69	ATV-18U54N4	3,3
	12,5	10,9	4	5	9,2	13,8	94	ATV-18U72N4	3,3
	16,9	15,3	5,5	7,5	11,8	17,7	135	ATV-18U90N4	8
	21,5	19,4	7,5	10	16	24	175	ATV-18D12N4	8
	31,8	28,7	11	15	22	33	261	ATV-18D16N4	12
	42,9	38,6	15	20	29,3	44	342	ATV-18D23N4	12

(1) Typischer Wert ohne zusätzliche Drossel
(2) Für 60 Sekunden

Der Altivar 18 ist für die Bereitstellung der erforderlichen Leistung für jeder dieser Motorgräben ausgelegt.

Dauerbetrieb

Bei eigenbelufteten Motoren hangt die Motorkuhlung von der Drehzahl ab. Eine Leistungsminderung tritt bei Drehzahlen unterhalb der halben Nenndrehzahl auf.

Betrieb bei Überdrehzahl

Da die Spannung sich nicht mehr mit steigender Frequenz ändern kann, verringgert sich die Magnetisierung des Motors, es kommt zu Drehmomentverlusten. Beim Hersteller ist in Erfahrung zu bringen, ob der Motor bei Überdrehzahl betrieben werden damit.

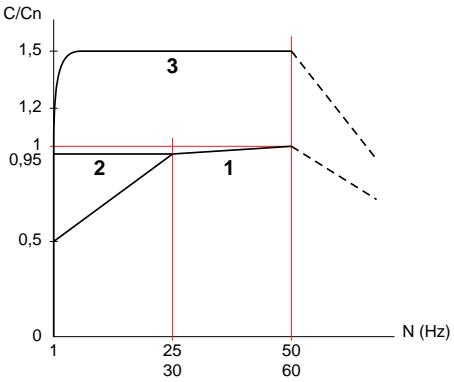

Drehmorenteigenschaften:

1 Dauermoment: eigenbelufteter Motor
2 Dauermoment: fremdelufteter Motor
3 Maximales Drehmoment in Übergangszuständen: typische Curve bei ±10% Wert: 1,5 Mn für 60 s

Hinweis: Bei einem Sondermotor konnen die Nennfrequenz und die maximale Freqenz von 40 bis 320 Hz eingestellt werden.

Umgebung

Schutzart	IP31 IP20 (ohne Abdeckplatte auf Oberseite des Umrichters)
Vibrations- und Stoffestigkeit nach EN 50178	0,6 gn von 10 bis 50 Hz 2 gn von 50 bis 150 Hz
Schmutzfestigkeit	IEC 664, Schärfegrad 2. Den Frenquenzumrichter vor Staub, & atzenden Gasen, Flüssigkeitspritzern usw. schützen.
Maximale relative Luftfeuchtigkeit	93 % ohne Kondensation und Tropf Wasser. Besteht die Gefahr von Kondensation, ist ein Heizsystem vorzusehen.
Umgebungslufttemperatur nach EN 50178	Lagerung: -25°C bis +65°C Betrieb: -10°C bis +40°C ohne Leistungsminderung, mit Abdeckplatte -10°C bis +50°C ohne Leistungsminderung, ohne Abdeckplatte
Max. Aufstellende für Betrieb	1000 m ohne Leistungsminderung. Darüber mindert sich der Strom um 3% pro zusätzliche 1000 m.

Elektrische Eigenschaften

Stromversorgung	Spannung	- einphasig: 200 V -15 % bis 240 V +10 % - dreiphasig: 200 V -15 % bis 230 V +10 % 380 V -15 % bis 460 V +10 %
	Frequenz	50/60 Hz ±5 %
Ausgangsspannung		Maximale Spannung gleich der Netzspannung
Ausgangsfrequencybereich		0,5 bis 320 Hz
Max. Übergangsstrom		150 % des Nennstroms des Frequenzumrichters für 60 Sekunden
Bremsmoment		30 % des Motor-Nenndrehmoments ohne Bremswiderstand (typischer Wert). Bis zu 150 % mit optionalem Bremswiderstand.
Frequenzaufösung		- Anzeige: 0,1 Hz - Analogeingänge: 0,1 Hz für max. 100 Hz
Taktfrequenz		Kann von 2,2 bis 12 kHz eingestellt werden.
Schutzvorrichtungen des Freqenzumrichters		- Elektrische Isolation zwischen Strom- und Steuerungskreisen (Eingänge, Ausgänge, Quellen) - Schutz gegen Kurzschlüsse: . interne Quellen verfügbar . zwischen Ausgangsphasen U - V - W . zwischen den Ausgangsphasen und Erde für Umrichter von 5,5 bis 15 kW - Thermischer Schutz gegen übermäßig Überhitzung und Überströme - Sicherheitsvorrichtungen bei Unter- und Überspannungen - Überspannungsschutz bei Bremsung
Motorschutz		Schutz im Freqenzumrichter integriert durch Berechnung von l²t

Abmessungen

ATV18

ATV18	a	b	c	G	H	∅
U09M2, U18M2	112	182	121	100	170	5
U29M2, U18N4, U29N4	149	184	157	137	172	5
U41M2, U54M2, U72M2, U41N4, U54N4, U72N4	185	215	158	171	202	6
U90M2, D12M2, U90N4, D12N4	210	300	170	190	280	7
D16N4, D23N4	245	390	190	225	370	10

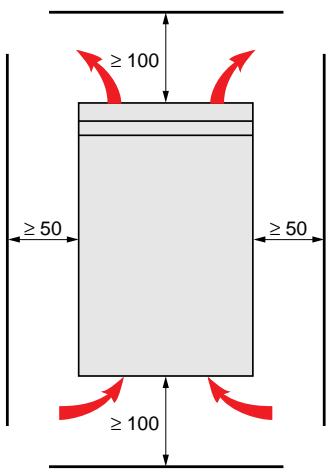

Vorsichtsmaßnahmen beim Einbau

Das Gerät vertical einbauen.

Nicht in der Höhe von Heizvorrichtungen einbauen.

Ausreichend Freiraum setzen, damit genug Luft fur Kuhlung zirkulieren kann. Das Gerät wird von unter nach oben beluftet.

IP20: Die Abdeckplatte auf der Oberseite entfernen (selbstklebende Folie).

Durchsatz der geräteinternen Lüfter

ATV-18U09M2, U18M2, U18N4 : nicht beluftet

ATV-18U29M2, U29N4:0,25 m³/Minute

ATV-18U41M2, U54M2, U72M2, U41N4, U54N4, U72N4 : 0.75 m³/Minute

ATV-18U90M2, D12M2, U90N4, D12N4, D16N4, D23N4: 1,3 m³/Minute.

Die auf Seite 73 aufgeführten Vorsichtsmaßnahmen müssen beachtet werden.

Zur Gewährleistung der Luftzirkulation im Freqenzumrichter:

• Beluftungsgitter vorsehen.
• Prufen, ob die Belüfung ausreicht. Falls nicht, Fremdbelüfung mit einem Filter vorsehen.
• Für IP 54 Spezialfilter vorsehen.
• Die Blindplatte von der Oberseite des Frequenzumrichters entfern.

Staub- und feuchtigkeitsgeschütztes Metallgehäuse (Schutzart IP 54)

Der Frequenzumrichter muß unter bestimmten Umgebungsbedingungen in einem staub- und feuchtgkeitsgeschützten Gehäuse eingebaut werden: Staub, atzendes Gas, hohe Luftfeuchtigkeit mit Gefahr von Kondensation oder Tropf Wasser, Flüssigkeitsspritzer usw.

Wenn der Frequenzumrichter ein nicht beluftetes Modell ist, ein Geblase für die Luftzirkulation im Gehäuse vorsehen, um warme Stellen im Gerät zu vermeiden.

Dies bedeutet, daß der Frequenzumrichter in einem Gehäuse verwendet werden kann, wo die maximale Innentemperatur 50^ erreichen kann.

Berechnung der Höhe des Gehäuses

Maximaler thermischer Wunderstand Rth (^ / W)

$$ R t h = \begin{array}{c c} \theta^ {\circ} - \theta^ {\circ} e & \theta^ {\circ} \ P & \theta^ {\circ} e \end{array} = \begin{array}{l} \text {m a x i m a l e T e m p e r a t u r i m g E h a u s e i n} ^ {\circ} C \ \text {m a x i m a l e e x t e r n e T e m p e r a t u r i n} ^ {\circ} C \ P & = \text {g e s a m e t i m G e h a u s e a u f t r e t e n d e V e r l u s t l e i s t u n g i n W} \end{array} $$

Verlustleitung des Freqenzumrichters: siehe Seite 70.

Die Verlustleistung der anderen Geräte muß addiert werden.

Wirksame Wärmeableitungsfläche des Gehäuses S (m²):

(Seiten + Oberseite + Vorderseite, wenn der Frequenzumrichter an der Wand befestigt wird)

$$ S = \frac {K}{R t h} \quad K = \text {t h e r m i s c h e r W i d e r s t a n d p r o} m ^ {2} \text {d e s G e h a u s e s} $$

Bei einem Metallgehäuse: K = 0,12 mit einem internen Geblase

K = 0,15 ohne Geblase

Warning: Keine isolierten Gehäuse verwenden, da diese eine geringe Leitfähigkeit aufweisen.

Installation : in Übereinstimmung mit Normen EN55011, Klasse A, EN61800-3, IEC1800-3.

Allgemeine Regeln

• Erdverbindungen zwischen Freqenzumrichter, Motor und Kabelabschirmung müssen nach Hochfrequenz-Geschospunkten niederohmig gestaltet sein.
• Abgeschirmte Kabel verwenden, wobei die Abschirmung Motor- und Steuerkabeln beidseitig rundum kontaktiert und geerdet sein muß. Diese Abschirmung kann ganz oder teilweise in Form von Rohren oder Metallkanänen ausgeführten werden, solange keine Unterbrechungen der Verbindungen vorkommen.

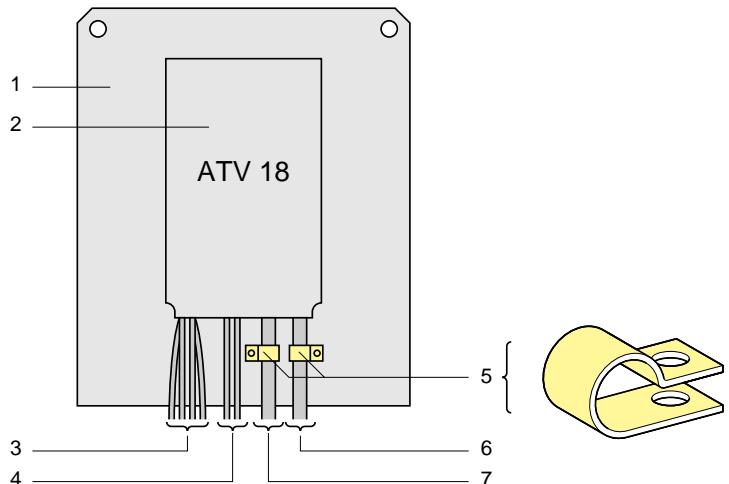

Installationsdiagramm

1- Montageplatte (nicht lackiertes Stahlblech) mit korrosionsgeschüttzen Leitern (Verdraughtung für Maschinenerung). Lackierter Stahl kann unter der Bedingung verwendet werden, daß niederohmiger Kontakt zu den Auflageflächen von Umrichter (2) und Kabelschemen (5) gewährleistet ist.
2- Altivar 18 direkt auf der Montageplatte befestigt (niederohmige Erdung).
3-Nicht abgeschirmte Netzanschlußkabel oder Kabel für Netzdrossel, falls verwendet.
4- Nicht abgeschirmte Kabel für Kontakte des Störmdelderais.
5- Die Abschirmung für die Motor- (6) und Steuerkabel (7) muß so nahe wie möglich am Frequenzumrichten befestigt und niederohmiggeberdet werden:

• Die Abschirmung abisolieren.
• Die abisolierten Teile der Abschirmung mit Kabelschemlen der richtigen Höhe am Blech befestigen.
• Art der Kabelschellen: rostfrei Stahl

Die Kabelschellen müssen fest angezogen werden, um einen gute Kontakt zu gewährleisten.

6- Abgeschirmtes Motorkabel, Abschirmung an beiden Enden geerdet

These Abschirmung muß ununterbrochen sein, etwaige zwischenliegenden Anschlübleisten müssen sich in einem abgeschirmten Metallgehäuse befinden.

7- Abgeschirmtes Steuerkabel.

Für Anwendungen, die zahlreiche Leiter erfordern, sollenen keine Querschnittte verwendet werden (0,5mm^2) . Die Abschirmung muß an beiden Enden geerdet werden. Sie muß ununterbrochen sein, etwa zwichsienliegende Anschlußleisten müssen sich in einem abgeschirmten Metallgehäuse befinden.

Hinweis: Die niederohmige Erdung von Frequenzumrichter, Motor und Kabelabschirmung entbindet nicht davon, die Schutzleiter PE (grün-gelb) an die entsprechenden Anschüsse an jedem der Geräte anzuschreiben.

Zugang zu den Klemmenleisten

Um Zugang zu den Klemmenleisten zu erhalten, muß die mit 2 Schrauben befestigte Abdeckung entfern't werden.

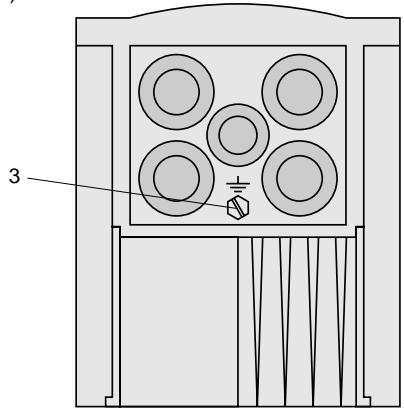

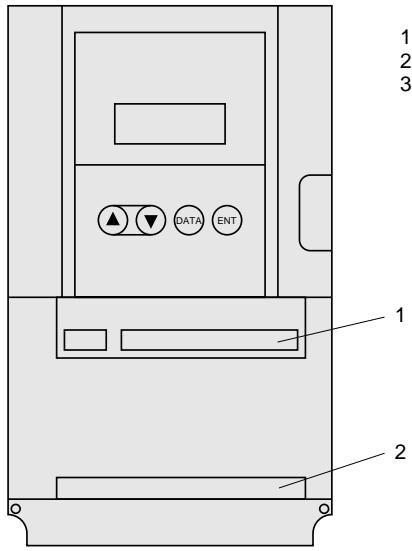

Position der Anschlußleiste: am unteren Teil des Altivar

1 - Steuerklemmen
2-Leistungsklennen
3 - Klemme zum Anschlieben eines Schutzleiters mit einem Querschnitt von 10mm^2 nach EN50178 (Kriechstrom gegen Erde)

Die Frequenzumrichter sind mit einer Kabeldurchfahrplatte aus Metallversehen, in denen Öffnungen sich Blindstopfen aus Gummi befinden, die durchstochen werden konnen, um Kabel hindurchzuführn, und die Kabel gleichzeitig schützen. Diese Metall-Durchführungen konnen EMV-PG-Verschraubungen aus Metall aufnehmen.

Leistungsklemmenleisten

Eigenschaften der Anschlüsse

Altivar ATV-18	Max. Anschluß-kapazität		Anzugs-moment in Nm
	AWG	mm2
U09M2, U18M2	AWG14	2,5	1
U29M2, U41M2
U54M2, U72M2	AWG10	6	1,2
U18N4, U29N4
U41N4, U54N4
U72N4
U90M2, D12M2,	AWG8	10	2,4
U90N4, D12N4
D16N4, D23N4	AWG6	16	4

Funktion der Anschlüsse

Anschluß	Funktion	für Altivar ATV-18
L1	Netz-	alle Typen
L2	spannung
L3		nur dreiphasige
½	Altivar-Erdungsanschluß	alle Typen
	nicht verwenden	alle Typen
PA	Ausgang zum	alle Typen
PB	Bremswiderstand
U	Ausgänge zum	alle Typen
V	Motor
W
½	Altivar-Erdungsanschluß	alle Typen

Anschlußbelegungen

ATV-18 einphasig

ATV-18 dreiphasig auBer D16N4 und D23N4

ATV-18D16N4 und D23N4

Maximale Anschlußkapazität: 1,5 mm², AWG16

Anzugsmoment: 0,5 Nm

Werkseinstellung des Frequenzumrichters

Steuerklemmen galvanisch vom Leistungsteil getrennt

Anschluß	Funktion	Kenndaten
SA	Störmdelderais:	Schaltvermögen der Kontakte:
SC	Kontakt "NC"zieht bei Ein-schalten des Umrichters an, fällt bei Störung ab	- min. 10 mA für 5 V-
SB		- max. bei induktiver Belastung (cos φ = 0,4, L/R = 7 ms)
		1,5 A bei 250 V~ und 1,5 A bei 30 V-
+10	Stromversorgung für Sollwert-Potentiometer 1 auf 10 kΩ	10 V+15% +0 10 mA max. geschützt
AI1	Frequenzsollwert als Spannung	Analogeangang 0 +10 V, Impedanz 30 kΩ
AI2	Spannings- oder	Analogeangang 0 +10 V, Impedanz 30,55 kΩ oder
AIC	Stromsollwert,	Analogeangang 0 -20 mA (Werkseinstellung) oder 4 - 20 mA, Impedanz 400 Ω
	(Aufsummierung von AI1)	Al2/AIC kann konfiguriert werden. Nicht beide gleichzeitig verdrahen
COM	Bezugspotential für Logik- und Analogeingänge sowie den Logikausgang
LI1	FahrbeFHl Rechtslauf	Logikeingänge Impedanz 3,5 kΩ
LI2	FahrbeFHl Linklauf	Spannungsversorgung +24 V (max. 30 V)
LI3	voreingestellte Frenzen	Zustand 0 wenn <5 V, Zustand 1 wenn >11 V
LI4		LI2, LI3, LI4 können konfiguriert werden.
+24	Stromversorgung für Logikeingänge und -ausgänge	+24 V geschützt, max. Rate 100 mA
LO+	Stromversorgung für Logikausgang	Wird mit intern +24 V oder +24 V (max. 30 V) einer externen Quelle verbunden.
LO	Frequenzsollwert erreicht	SPS-kompatibler Logikausgang (Open Collector) +24 V max., 20 mA bei interner Quelle oder 200 mA bei externer Quelle. LO kann konfiguriert werden.

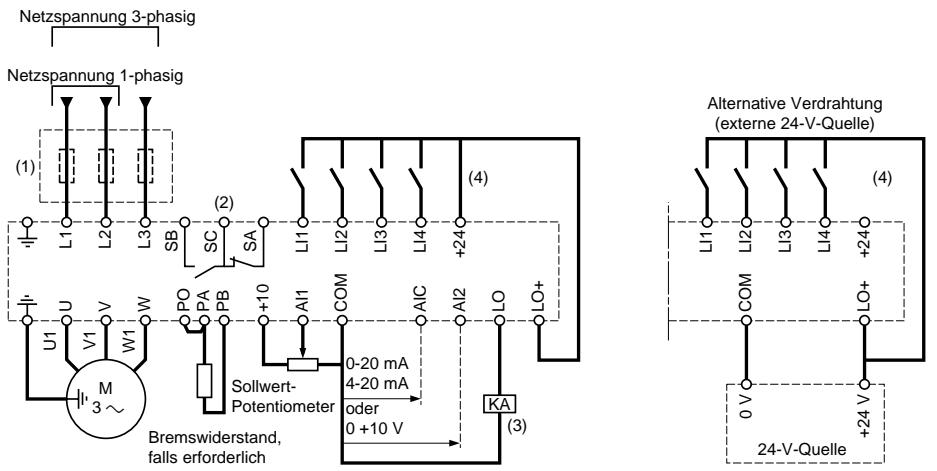

Schaltungsempfehlung bei Verwendung aller Ein- und Ausgänge

(1) Netzdrossel, falls erforderlich (ein- oder dreiphasig je nach Netz und Umrichtotyp)
(2) Störmdelderaiskontakte, für Signalisierung des Umrichterzustands
(3) Externes Relais oder 24 V-Eingang von SPS
(4) Interne +24 V-Quelle. Bei Verwendung einer externen 24 V-Quelle die 0 V mit dem COM-Anschluß verdrahen, den Anschluß +24 des Frequenzumrichters nicht verwenden.

Hinweis: Alle induktiven Komponenten, die sich in der Höhe des Umrichters befinden oder mit thisem galvanisch gekoppelt sind, müssen entstört werden (Relais, Schaltschütze, Magnetventile usw.).

Auswahl von zugehörigen Komponenten

Siehe Altivar 18-Katalog.

Empfehlungen zur Verdraughtung

Stromversorgung

Die Empfehlungen für Kabelquerschnitte befolgen, die in den Normen angegeben sind.

Der Frequenzumrichter muß geerdet werden, um Vorschriften hinsichtlich hoher Ableitströme (über 3,5 mA) zu erfüllen. Ein Schutz der Anlage durch einen FI-Schutzschalter wird nicht empfehlen, da der Ableitstrom des Umrichters Gleichstromanteile enthalt. Wenn mehrere Frequenzumrichter an einer Netzzuleitung installiert sind, muß jeder Frequenzumrichter separat geerdet werden. Es wird empfehlen, eine Netzdrossel vorzusehen (siehe Katalog).

Die Leistungskabel getrennt von den niedrigpegeligen Signalkreisen in der Installation (Detektoren, SPS, Meßvorrichtungen, Video, Telefon) verlegen.

Befehle

Die Steuerkreise und Leistungskreise voneinander trennen. Für Steuer- und Sollwertleitungen empfeht es sich, ein abgeschirmtes und verdriltes Kabel mit einer Verdrillungsschlag zwischen 25 und 50~mm zu verwenden. Die Abschirmung wird bzw an jedem Ende geerdet.

Störmdelderelais, Quittierung von Fehlern

Das Störmdelderaiszieht an, wenn der Frequenzumrichter eingeschaltet wird und keine Störung aufweist. Es besteht aus einem Wechselkontakt mit einem gemeinsamen Kontaktpunkt.

Störungen werden wie folgt quittiert:

• Umrichter spanningslos schalten und nach Erlöschen derAnzeige und der roten LED, erneut zuschalten.
• Automatisch in den unter der Funktion "Automatischer Wiederanlauf" beschriebenen Fälle.

Thermischer Schutz des Freqenzumrichters

Funktion:

Schutz über einen am Kuhlkörper angebrachten Thermistor

Indirekter Schutz des Frequenzumrichters durch Berechnung von l^2 t

These Funktion gewährleistet den Temperaturschutz des Frequenzumrichters bei normalen Umgebungs-temperaturbedingungen.

Typische Auslösepunkte:

• Motorstrom = 185 % des Nennstroms des Frequenzumrichters: 2 Sekunden
• Motorstrom = 150 % des Nennstroms des Frequenzumrichters: 60 Sekunden
• Motorstrom ≤ 110 % des Nennstroms des Frequenzumrichters: keine Auslösung

Mögliche Leistungsminderungen für Taktfrequenzen oberhalb 4 kHz werden automatisch berücksichtigt und reduzieren das zulässige I²t.

Warning: Wenn der Frequenzumrichter ausgeschaltet wird, wird die Berechnung von I^2 t auf 0 zurückgesetzt.

Belüftung des Frequenzumrichters

Bei Modellen mit einem Geblase wird das Geblase automatisch mit Strom versorgt, wenn der Frequenzumrichter entriegelt wird (Betriebsrichtung + Sollwert). Es wird mehrere Sekunden, nach dem sich der Frequenzumrichter verriegelt hat, ausgeschaltet (Motorfrequenz < 0.5 Hz und Gleichstromremsung beendet).

Logikeingänge

• LI1: Rechtslauf. Kann nicht neu zugeordnet werden.

Wenn der Kontakt geschlossen ist, wird ein dem Frequenzsollwert entsprechendes rechtslaufendes Drehfeld erzeugt'.

• LI2, LI3, LI4: können den folgenden Funktionen zugewiesen werden:

• Linklauf: Zuweisung von r-r5

Wenn der Kontakt geschlossen ist, wird ein dem Frequenzsollwert entsprechendes linklaufendes Drehfeld erzeugt.

• 2 Frenzen: Zuweisung von P52

Kontakt offen: Sollwert = L5P + Analogsoillwert

Kontakt geschlossen: Sollwert = HSP

-4 Freqenzen: Zuweisung von einem Eingang zu P 52 und einem anderen zu P 54 (esist nicht möglich, nur P 54 zuzuweisen)

K1 und K2 offen: Sollwert = L 5 P + Analog-Sollwert
K1 geschlossen und K2 offen: Sollwert = 5P (Niveau 1)
K1 offen und K2 geschlossen: Sollwert = 5 P 4 (Niveau 2)
K1 und K2 geschlossen: Sollwert = H5P

): Der zuerst angelegte Fahrbefehl ist vorrangig, werden beide Fahrbefehle gleichzeitig angelegt, lauft der Motor im Rechtslauf.

• J G: Einrichtbetrieb. Zuweisung von J G

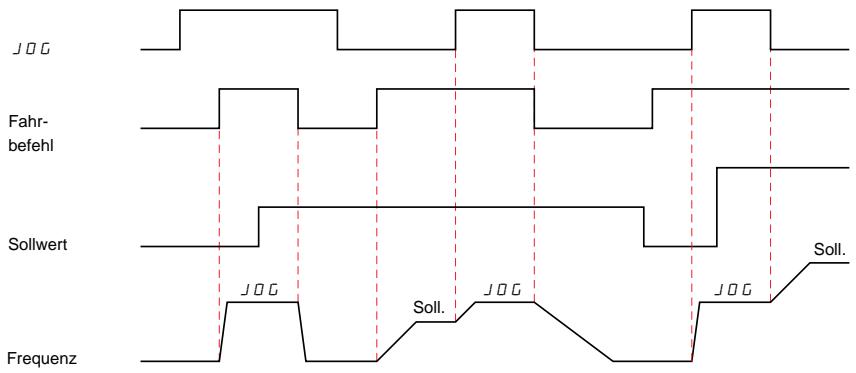

Wenn der JOG - und ein Fahrbefehlkekt geschlossen sind, beträgt die Rampenzeit 0,1 s unabhängig von den Hoch- und Auslaufzeiten (R C / d E C).
Wenn der Freqenzum Richter sich bereits in Betrieb befindet und der JOG -Kontakt geschlossen wird, gelten die Rampenzeiten R C und d E C.
Die minimale Zeit zwischen zwei JOG Operationen ist 0,5 s.

Hinweise: 1- Während des "Einrichtbetriebs" ist die automatische Gleichstrombremsung beim Motorhalt gespert.
2-Gleichstrombremsung über den Logikeingang hat Prioritat vor dem Betrieb.

• Schnellhalt: Zuweisung von F 5 E

Hinweis: Der Schnellhalt-Befehl wird aktiviert, wenn der Kontakt zwischen dem Eingang und +24 V offen ist.

Geführter Auslauf mit 1/4 der Auslaufzeit dE (Selbstanpassung, wenn die Bremskapazität übersritten wird).

Hinweis: Beim Schnellhaltist Bremsend durch Gleichstrombremsung (automatisch oder über den Logikeingang) gespert.

• Gleichstrombremsung: Zuweisung von d I

Hinweis: Der Befehl für Gleichstrombremsung wird aktiviert, wenn der Kontakt zwischen dem Eingang und +24V geschlossen ist.

Der Bremsstrom ist gleich dem Nennstrom des Frequenzumrichters für 5 Sekunden. Nach 5 Sekunden wird der Bremsstrom begrenzt auf 0,5 I E H Motor.

Hinweise: 1- Die automatische Gleichstrombremsung beim Motorhalt bleibt aktiv, auch wenn die Funktion d I zugewiesen wurde.

2-Schnellhalt hat Prioritat uber Gleichstrombremsung.

Analogeingange

Ein zusätzlicher Analogeingang kann verwendet werden als:

• Spannungseingang AI2
• Stromeingang AIC

und kann zugewiesen werden als:

• Summiereingang von Al1
• PI-Regler-Istwert

Summierung mit AI1: Zuweisung von 5 R /

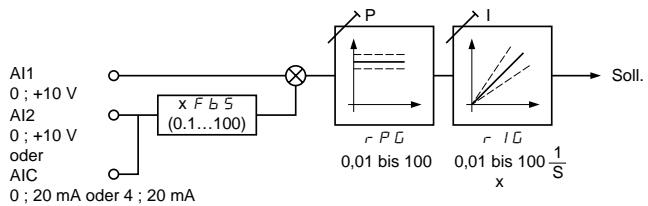

PI-Regler-Istwert: Zuweisung von P / F

These Zuweisung konfiguriert AI1 automatisch als Sollwert für den PI-Regler.

Die Einstellparameter r G , r G und F S sind in Niveau 1 zuganglich.

• Einstellung des Parameters AIC: 0 - 20 mA oder 4 - 20 mA

Hinweis: Die PI-Funktion ist mit den folgenden Funktionen inkompatibel:
- voreingestelle Frenzenen (P 5 2/P 5 4)
- Einrichtbetrieb (JG)

Nicht alle Funktionen können miteinander kombiniert werden.

Funktionen, die nicht in der unterstehenden Tabelle aufgeführ ist sind, sind mit allen Funktionen kompatibel.

	Gleichstrombremsung beim Anhalten des Motors	Summierende Sollwerte	PI-Regelung	Fahrbefehl Rechtslauf	Fahrbefehl Linklauf	Geichstrombremsungüber Logikeingang	Schnellhalt	JOG (EinrichtBetrieb)	voreingestelle Frequizen
Gleichstrombremsung beim Anhalten des Motors							↑	↑
Summierende Sollwerte			●
PI-Regelung		●						●	●
Fahrbefehl Rechtslauf					←↑		↑
Fahrbefehl Linklauf				←↑			↑
GeichstrombremsungüberLogikeingang							↑	←	←
Schnellhalt	←			←	←	←		←	←
JOG (Einrichtbetrieb)	←		●			↑	↑
voreingestelle Frenzen			●			↑	↑

inkcompatible Funktionen

kompatabile Funktionen

nicht verwendet

Nicht gleichzeitig nutzbare Funktionen

Die Funktion auf die der Pfeil zeigt, unterbricht die andere.

Die zuerst aktivierte Funktion ist priorität, d. h. die danach aufgerufene Funktion wird nicht ausgeführrt.

Die Kombination von Funktionen wird außer dem dadurch begrenzt, daß der Altivar 18 insgesamt 3 logische Eingänge zur Verflügung besteht.

Funktionen, die logische Eingänge zur Aktivierung benöttigen:

• einen Eingang für die Funktionen:

Fahrbefeh Linklauf, Gleichstrombremsung, Schnellhalt, JOG, 2 voreingestellte Drehzahlen.

• zwei Eingänge für die Funktion:

4 voreingestellte Drehzahlen.

Der Altivar ist workseitig für die gebrächlichsten Einsatzbedingungen voreingestellt:

- Anwendungen mit konstantem Drehmoment

Voreinstellungen

• Anzeige: Frequenzumrichter bereit (bei Motorhalt), Motorfrequenz (im Betrieb)
• Versorgung: 50 Hz
• Motorspannung: 230 V oder 400 V, je nach Typ
• Hochlaufzeit, Auslaufzeit: 3 Sekunden
• Kleine Frequenz: 0 Hz - GroßFequenz: 50 Hz
• Verständung Frequenzregelkreis: Standard (33%)
• Thermischer Motor-Nennstrom = Frequenzumrichter-Nennstrom
• Gleichstrombremsung bei Motorhalt = 0,7 Frequenzumrichter-Nennstrom, für 0,5 Sekunden
• Betrieb mit konstantem Drehmoment, vektororientierte Regelung ohne Rückführung (SVC)
• Logikeingänge:

.2 Drehrichtungen (LI1, LI2)
. 4 voreingestelle Frequenzen (LI3, LI4): 0 Hz, 5 Hz, 25 Hz, 50 Hz

• Analogeingänge:

. AI1: Frequenzsollwert 0 +10 V
. Al2 (0 + 10V) oder AIC (0,20mA) Summierung von Al1

• Logikausgang:

. LO: Frequenzsollwert erreicht

• Automatische Anpassung der Auslaufzeit bei Überspannung im Zwischenkreis während des Bremsens
• Taktfrequenz: 4 kHz

Wenn diese Werte der Anwendung entsprechen, kann der Frequenzumrichter verwendet werden ohne Veränderung der Einstellungen verwendet werden.

Bei Ansteuerung über Netzschutz:

• Häufige Betätigung des Netzschützes KM1 vermeiden (vorzeitige Alterung der Glättungskondensatoren), die Eingänge LI1 bis LI4 zur Steuerung des Frequenzumrichters verwenden.
• Im Fall von Betriebszyklen < 60 s sind diese Maßnahmen von höchster Wichtigkeit, sonst kann der Ladewiderstand zerstört werden.

Einstellung durch den Benutzer und Sonderfunktionen

Falls erforderlich, werden die Anzeige und die Tasten verwendet, um Einstellungen vorzunehmen und die auf den folgenden Seiten aufgeführten Funktion zu konfigurieren. Es gibt zwei Zugangs niveaus:

• Niveau 1: Einstellungen (Standardkonfiguration)
• Niveau 2: Sonderfunktionen

Esistiefach,dieWerkseinstellungwiederherzustellen.

Es gibt drei Arten von Parametern:

• Anzeige: vom Frequenzumrichter angezeigte Werte
• Einstellung: Änderung während des Betriebs oder bei Motorhalt möglich
• Konfiguration: Änderung nur bei Motorhalt, nach Beendigung der Gleichstrombremsung möglich, kann während des Betriebs nur angezeigt werden

• Esmußsichergestellt werden, daß die während des Betriebsvorgenommen Änderungen keine Gefahren mit sich bringen. Es ist ratsam, Änderungen nur bei Motorhalt durchzuführen.

Integrieres Terminal

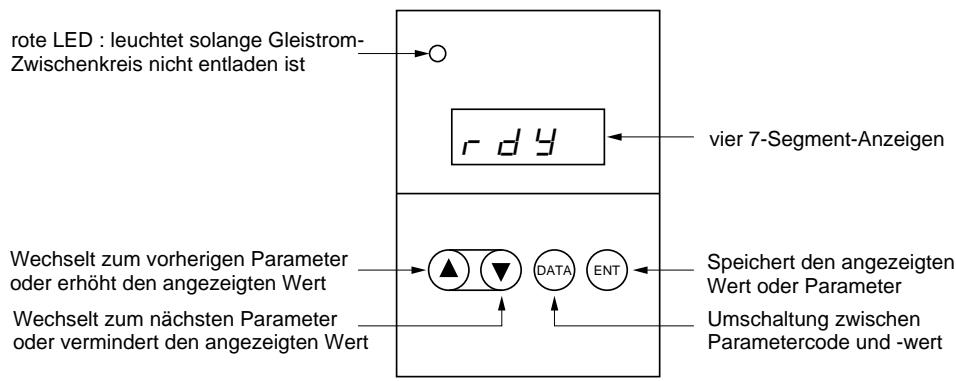

Funktionen der Tasten und Anzeige

Normale Anzeige (keine Störungen, und nach der Inbetriebnahme)

• In: Initialisierungsb Folge
• r d y : Frequenzumrichter bereit
• 430 : Anzeige des Frequenzsollwerts
• d b : Gleichstrombremsung erfolgt
• r E r y : Automatischer Wiederanlauf erfolgt

Verwendung des integrierten Terminals

Durchlaufender Parameter: nachster Parameter, vorheriger Parameter

Anzeige des Parameterwerts, seines Zustands oder seiner Zuweisung: (DATA)

Ändern des Werts, des Zustands oder der Zuweisung:

Durch Drucken von oder wird die Einstellung nicht gespeichert.

Speicherung der angezeigten Einstellung: (ENT)

Die Anzeige blinkt während der Speicherung.

Rückkehr zu den Parametercodes: DATA

Verwendung des integrierten Terminals

Beispiel 1: Einstellung der Hochlaufzeit

Beispiel 2: Zugang zu den Parametern von Niveau 2

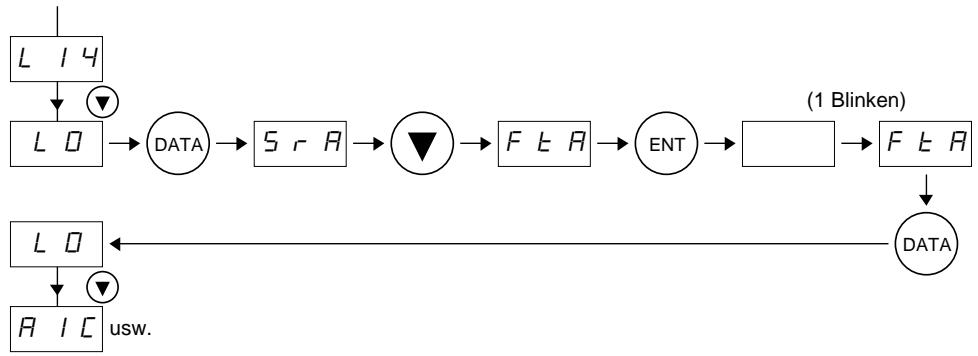

Beispiel 3: Konfiguration des Logikausgangs

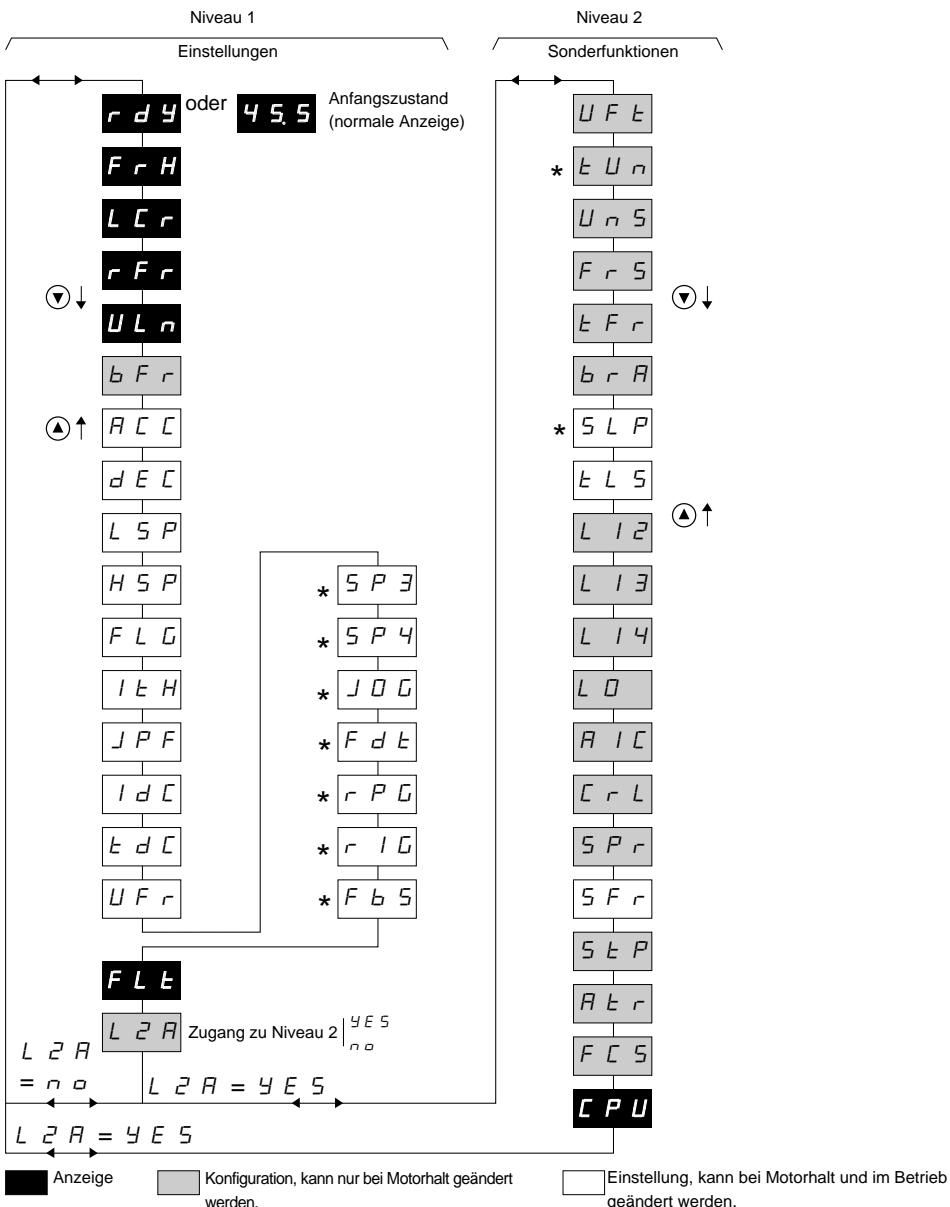

Zugang zu den Parametern und Funktionen

Parameter wird nur angezeigt, wenn die zugehörige Funktion konfiguriert wurde.

Einstellung des Frequenzumrichters (Niveau-1-Parameter)

Code	Funktion	Werksein-stellung	Maximal-wert	Minimal-wert	Einheit	Auflösung	Art
r d y	Frequenzumrichter bereit						Anzeige
F r H	Wahl des Parameters, der im Betrieb angezeigt				Hz	0,1	Anzeige
L C r	Motorstrom				A	0,1	Anzeige
r F r	Rotationsfrequenz				Hz	0,1	Anzeige
U L n	Netzspannung	wird (1)			V	1	Anzeige
b F r	Eckfrequenz. Die gleiche Freqenz wie die Netzfrequenz wahren.	5 0	6 0	5 0	Hz		Konfigu- ration
Der Wert von b F r stellt die Motor-Nennfrequenz und -spannung auf die folgenden Werte ein: ATV18...M2: - b F r = 50: 230 V/50 Hz - b F r = 60: 230 V/60 Hz
ATV18...N4: - b F r = 50: 400 V/50 Hz - b F r = 60: 460 V/60 Hz
These Voreinstellungen können mit Parametern von Niveau 2 verändert werden.
R C C	Hochlaufzeit	3.0	3 6 0 0	0.1	s	0,1 oder 1	Einstell.
d E C	Auslaufzeit	3.0	3 6 0 0	0.1	s	0,1 oder 1	Einstell.
	Die Zeiten sind auf die Eck- frequenz b F r bezogen.					(0,1 bis 999,9 dann
	Beispiel: Rampe 10 s: - wenn b F r = 50 Hz, 5 s benötigt für Veränderung um 25 Hz, - wenn b F r = 60 Hz, 5 s benötigt für Veränderung um 30 Hz.					1000 bis 3600)
L S P	Kleine Freqenz	0	= H S P	0	Hz	0,1	Einstell.
H S P	Hohe Freqenz: Sicherstellen, daß these Einstellung für den Motor und die Anwendung geeignet ist.	5 0	= E F r (2)	= L S P	Hz	0,1	Einstell.
F L G	Verständsmoment der Maschine: - Maschinen mit hohem Widersdmoment oder hoher Massenträge: Schrittweise auf einen Wert zwischen 33 und 0 verringn. - Maschinen mit schllen Zyklen, niedrigem Widersdmoment und niedriger Massenträge: Die Veränderung schrittweise auf einen Wert zwischen 33 und 100 erhöhen. Eine zu hohe Veränderung kann zu instabilem Betrieb führen.	3 3	1 0 0	0		1	Einstell.
I t H	Thermischer Motorschutz (4).	IN	1,15 IN	0,5 IN	A	0,1	Einstell.
	I t H auf Nennstrom einstellen, der auf dem Typenschild des Motors angegeben ist. Um den thermischen Motorschutz aufzuheiten, den Wert bis auf seinen Maximalwert erhöhen.

(1) L r, r r und U n können nicht mit (ENT) gespeichert werden, die Parameter werden solange angezeigt, wie der Motor lauft oder bis ein anderer Parameter gewählt wird.
(2) F r ist ein Niveau-2-Parameter, der von 40 bis 320Hz eingestellt werden kann und auf 60Hz voreingestellt ist. Für H5P > 60Hz zuerst die Einstellung von F r vorherändern.
(3) I_N = Dauerausgangsstrom des Freqenzumrichters
(4) Warning: - Wenn Motoren in Parallelschaltung an einen Frequenzumrichter angeschlüssen sind, für jeder Motoranschluss ein Temperaturrelais vorgehen, um das Risiko einer ungleichmäßigen Lastaufteilung zu vermindern.
- Wenn der Frequenzumrichter ausgeschaltet wird, wird I'p auf Null zurückgesetzt.

Einstellung des Frequenzumrichters (Niveau-1-Parameter)

Code	Funktion	Werks-einstellung	Maximal-wert	Minimal-wert	Einheit	Auflösung	Art
JPF	Unterrückung einer kritischen Frequenz, die zu mechanischen Resonanzen führt: Der statische Betrieb wird in einem 2 Hz breiten Band (JPF +/-1Hz) unterbunden. Einstellung auf 0 deaktiviert die Funktion. (Werkseinstellung)
Idc	Strom der automatischen Gleichstrom-bremsung bei Motorhalt	0,7 IN(1)	IN(1)	0,25 I E H	A	0,1	Einstell.
Idc	Zeit der automatischen Gleichstrom-bremsung bei MotorhaltDie Einstellung auf 0 hebte Gleichstrombremsung bei Motorhalt auf, bei Einstellung auf 25,5 wird permanent gebremst(2).
UFR	Parameter zur Optimierung des Dreh-moments bei niedriger Frequenz	20	100	0		1	Einstell.
SP3	3. voreingestellte Frequenz	5	H5P	L5P	Hz	0,1	Einstell.
SP4	4. voreingestellte Frequenz	25	H5P	L5P	Hz	0.1	Einstell.
JOG	Sollwert bei Einrichtbetrieb	10	10	0	Hz	0,1	Einstell.
Fdt	Frequenzschwelle für die Funktion "Frequenzschwelle erreicht"des Ausgangs L0. Dieser Schwellwert ist mit einer Hysterese von 0,2 Hz behaftet.
PFG	P-Anteil desPI-Reglers	I	100.0	0.0 I		0.0 I	Einstell.
rIG	I-Anteil desPI-Reglers	I	100.0	0.0 I	1/s	0.0 I	Einstell.
FB5	Multiplikationsfaktor für Istwert desPI-Reglers, bezogen auf den Analogeingang AIC/AI2	I	100.0	0.0 I		0.0 I	Einstell.
FLt	Anz. der zuletzt aufgetretenen Störung durch Drucken der Taste DATAWenn keine Störung aufgetreten war, wird nErr angezeigt.
L2R	Zugang zu Parametern in Niveau 2nein: no → die{nachste Anzeige ist rdy (Anfangsanzeige) mit ↓ja: yEs → die{nachste Anzeige ist der erstene Parameter von Niveau 2 mit ▲						Konfigu-ration

(1) I_N = Dauerausgangsstrom des Freqenzumrichters
(2) Achtung! Die Konfigurationsparameter konnen nicht während der Gleichstrombremsung geändert werden. 25,5 s als letzte Operation einstehen, wenn Dauerbremsung erforderlich ist.
* These Parameter erscheinen nur, wenn die zugehörigen Funktionen gewählt werden.
Beispiel: 5P3 und 5P4 erscheinen nur wenn P52 und P54 Logikeingängen zugeordnet sind.

Funktionserweiterung (Niveau-2-Parameter)

Code	Funktion	Werks-einstellung	Maximal-wert	Minimal-wert	Einheit	Auflösung	Art
U F E	Art der Spannungs-/Frequenz-kennlinie (U/f-Kennlinie)	n	n L d	L			Konfigu-ration
	- L: konstantes Moment für parallel geschaltete oder Sondermotoren
	- P: variables Moment
	- n: vektororientierte Regelung ohne Drehgeber (SVC) für Anwendungen mit konstantem Moment
	- n L d: Energieeinsparung, für stoßfreie Anwendungen mit variablem Drehmoment
U n	Automatische MotorvermessungNur aktiv für U/f-Kennlinien:n und n L d	n o	y E 5	n o			Konfigu-ration
	- n o: nein (Verwendung von Standardparametern
	- d o n E: Motor wurde bereits vermessen
	- y E 5: aktiviert automatische MotorvermessungNach Beendigung der automatischen Motorvermessung wird r d y angezeigt. Durch Rückkehr zu U n erscheident anschließend d o n E. Wenn der Fehler t n F angezeigt wird, konnte der Motor nicht vermessen werden: Kennlinie L oder P verwenden.
U n S	Motor-NennspannungDen Wert verwenden, der auf demTypenschild des Motors angegeben ist.Maximal-, Minimalwerte und Werkseinstellungen sind vom Typ und dem Parameter b F r(Niveau 1) abhängig.ATV18...M2.	230	240	200	V	1
	ATV18...N4. b F r = 50	400	460	380	V	1
	ATV18...N4. b F r = 60	460	460	380	V	1
F r S	Motor-NennfrequenzDen Wert verwenden, der auf demTypenschild des Motors angegeben ist, wenn er sich von der mit b F r eingestelltten Netzfrequenzunterscheidet.	b F r	320	40	Hz	0 l	Konfigu-ration
E F r	Maximale Motorfrequenz	60	320	40	Hz	0 l	Konfigu-ration
b r H	Automatische Anpassung derAuslaufzeit, wenn beim BremsenÜberspannung im Zwischenkreis entstehen.Diese Funktion verhindert Verriegelung, mit dem Fehler D b F.y E 5: Funktion aktiv, n o: Funktion nicht aktivThese Funktion ist bei Positionieranwendungen auszuschalten (n o), evtl ist einBremswiderstand vorzusehen.	y E 5	y E 5	n o			Konfigu-ration
S L P	Schlupfkompensation	(1)	5	0	Hz	0 l	Einstell.
	Dieser Parameter entscheid nun, wenn die U/f-Kennlinie n (Parameter U F E) konfiguriert wurde.Der Wert in Hz entspricht dem Schlupf bei Nennmoment.

(1) Die Werkseinstellung ist je nach Umrichtertyp unterschiedlich.

Funktionserweiterung (Niveau-2-Parameter)

Code	Funktion	Werks-einstellung	Maximal-wert	Minimal-wert	Einheit	Auflösung	Art
L 5	Begrenzung der Betriebszeit bei kleiner Freqenz L 5 P (Sollwert Null und Startbefohlvorhanden)	0	25.5	0	s	0.1	Einstell.
	L 5 = 0: Funktion nicht aktivNeustart erfolgt gemäß Hochlufzeit, wenn der Sollwert wieder vorliegt oder wenn nach einer Bremsung der Fqhrbefohl wieder anliegt.
L 12	Neuzuweisung des Logikeingangs LI2Sicherstellen, daß die Logikeingänge vorher ausgeschelt werden.- Wenn eine Funktion bereits einem anderen Eingang zugeordnet wurde, wird sie noch angezeigt, aber wird durch Drücken von (ENT) nicht gespeichert.- Wenn die Funktionen P 52 und P 54 beiden zugewiesen wurden, wird eine Veränderung des Eingangs, der mit der Funktion P 52 belegt ist, nur gespeichert, wenn vorher der mit der Funktion P 54 belegte Eingang geändert wurde.
	Wenn AIC als Summiereingang für AI1 zugewiesen ist und einer der Logikeingänge P 52 zugewiesen ist (1):- D F F: nicht belegt-r r 5: Drehrichtung "links" (2 Drehrichtungen)- d C l: Gleichstrombremsung (in Frequenzum Richter für 5 s, dann 0,5 lth)- F 5 l: Schnellhalt. Diese Funktion ist aktiv, wenn der Eingang ausgeschaltet ist.- J D G: Einrichtbetrieb (2)- P 52: 2 voreingestellte Frenzenen-P 54: 4 voreingestellte Frenzenen (2)
	Wenn AIC dem Istwert des PI-Reglers zugewiesen wurde:- D F F-Siehe FunktionenundAnmerkungenoben.	r r 5	F 5 l	D F F			Konfigu-ration
	Wenn kein LogikeingangP 52 zugewiesen wurde:- D F F-Siehe FunktionenundAnmerkungenoben.		r r 5	P 52	D F F		Konfigu-ration

(1) Werkseinstellung.
(2) These Funktionen fugen Niveau 1 die entsprechenden Parameter hinzu (JOG, S P 2, S P 4).

Funktionserweiterung (Niveau-2-Parameter)

Code	Funktion	Werks-einstellung	Maximal-wert	Minimal-wert	Einheit	Auflösung	Art
L 13	Neuzuweisung des Logikeingangs LI3: vgl. L 12	P 5 2	"	"			Konfigu-ration
L 14	Neuzuweisung des Logikeingangs LI4: vgl. L 12	P 5 4	"	"			Konfigu-ration
L 0	Zuweisung des Logikausgangs 1) 5 r R: Freqenzsollwert erreicht, Hysterese ±2,5 HzSollwert +2,5 HzFrequenz+2,5 HzDurch Zuweisung von F 5 R 1erscheint der Schwellwert F 5 D bei den Parametern in Niveau 1.
	Hinweis: Wenn der Sollwert weniger als 0,5 Hz beträgt, wird der Ausgang L 0 auf 0 zurückgesetzt
R 1C	Zuweisung des Analogeings AIC/AI2.
	Wenn die Logikeingänge nicht den voreingestalten Freqenzen (P 5 2, P 5 4)oder dem Einrichtbetrieb (J 0 G) zugeordnet wurden:- 5 R 1: Summierung mit AI1- P 1 F: Istwert PI-ReglerThese Konfiguration belegt automatisch den Eingang AI1 als Regelsollwert und zeigt die PI-Regler-Einstellungen in den Parametern des Niveau 1 an: r P G, r I G, F b S.Hinweis: Diese Konfiguration ist nur möglich, wenn der Benutzer vorher die folgenden Konfigurationen in der nachstehenden Reihenfolge durchgeführt hat:1) L 14 = D F oder F 5 E2) L 13 = D F oder d C I3) L 12 = D F oder r r S
	Wenn ein Logikeingang den voreingestalten Freqenzen (P 5 2 - P 5 4)oder dem Einrichtbetrieb (J 0 G) zugeordnet wurde:- 5 R 1: Summierung mit AI1
C r L	Konfiguration des Eingangs AIC/AI2:- 0.0: AIC: 0 - 20 mA / AI2: 0 +10 V- 4.0: AIC: 4 - 20 mA / AI2: 2 +10 V

Funktionserweiterung (Niveau-2-Parameter)

Code	Funktion	Werks-einstellung	Maximal-wert	Minimal-wert	Einheit	Auflösung	Art
5 PR	Automatisches Einfangen einer sich drehenden Last mit Frenzusuche. Nach einer Unterbrechung der Versorgungsspannung wird der Motor bei seiner aktuellen Frenzenz eingefangen und gemäßRamppe auf den Sollwert gebracht. Die Zeitdauer der Frenzusuche kann 3,2 s erreichen. Der Frenzessollwert und die Betriebsrichtung müssen bei einem Neustart aufrechtehalten werden. - no : Funktion nicht aktiv - ye 5: Funktion aktiv
5 FR	TaktfrequenzDie Taktfrequenz kann eingestellt werden, um die vom Motor erzeugten Geräusahe zu reduzieren. Über 4 kHz wird der Ausgangsstrom des Frenzumrichers je nach Typ reduziert: - ATV-18U09M2, U18M2, U29M2, U41M2, U54M2: keine Leistungsminderung - andere Typen: . bis 8 kHz: 5 % Leistungsminderung . oberhalb 8 kHz: 10 % Leistungsminderung		4.0	12.0	2.2	kHz	0.1	Einstell.
5 EP	Geführter Auslauf bei Netzausfall: Der Motor wird geführt zum Stillstand gebracht, die Rampenzeit richtig sich nach der kinetischen Energie und dem Widerstandsmoment der Last. - no : Funktion nicht aktiv - ye 5: Funktion aktiv		no	YE 5	no			Konfigu-ration
RER	Automatischer Wiederanlauf nach einem Fehler, wenn der Fehler nicht mehr besteht und die anderen Betriebsbedingungen dies zulassen. Für den Wiederanlauf wird eine Reihe von automatischen Versuchen mit zunehmenden Abständen durchgeführt: 1 s, 5 s, 10 s, dann 1 min für nachfolgende Versuche. Ist der Start innerhalb von 6 min nicht möglich, wird der Vorgang abgebrochen, und der Frenzumricher bleibt verriegelt, bis er aus- und dann wieder eingeschaltet wird. Die folgenden Fehler aktivieren diese Funktion: OHF, OL F, US F, Ob F, O5 F Das Störderelais des Frenzumrichers bleibt angezogen, wenn die Funktion aktiv ist. Der Frenzessollwert und die Betriebsrichtung müssen aufrechtehalten werden. Es muß sichergestellt werden, daß ein Wiederanlauf zu einem ungeeigneten Zeitpunkt keine Gefahr für Personen und Geräte darstellt. - no : Funktion nicht aktiv - ye 5: Funktion aktiv		no	YE 5	no			Konfigu-ration
FCS	Rückkehr zur Werkseinstellung no: nein YE 5: ja, die{nachste Anzeige ist r d y		no	YE 5	no			Konfigu-ration
CPU	Software-Version (Information) Anzeige der Software-Version							Anzeige

Wartung - Auswechseln von Teilen und Reparaturen

Vor der Durchführung jeglicher Arbeitsen am Freqenzumrichter die Stromversorgung ausschalten und warten, bis die Kondensatoren entladen sind (dauert etwa 1 Minute). Die rote Anzeigelampe muß erloschen sein.

Die Gleichspannung an den Anschlüssen PA und PB und den verdeckten Anschlüssen PO, PC kann je nach Netzspannung 800 bis 900V erreichen.

Bei einer Störung während der Installation oder im Betrieb muß zuerst sichergestellt werden, daß die Anweisungen bezüglich der Umgebung, des Einbaus und der Anschlüsse befoltgt wurden.

Wartung

Der Altivar 18 erfordert keine vorbeugende Wartung. Dem Benutzer wird jedoch empfohlen, folgende Inspekten in regelmäßigen Abständen durchzufahren:

• Überprüfung des Zustands und der Festigkeit der Verbindungen
• Sicherstellung, daß die Temperatur im Bereich um das Gerät auf dem zulässigen Niveau bleibt und daß die Belüfung wirksam ist (durchschnittliche Nutzungsdauer von Gebläsen: 3 bis 5 Jahre, abhängig von den Einsatzbedingungen)
  -Erforderlichenfalls Staub vom Frequenzumrichter entfernen

Unterstützung bei der Wartung

Der erstef festgestellte Fehler wird gespeichert und im Display angezeigt, wenn die Spannung aufrechtehalten wird: der Frequenzumrichter wird gesperrt, das Störmdelderais falt ab.

Aufhebung der Störung

Die Spannungsversorgung desFrequenzumrichters unterbremen.

Die Ursache der Störung feststellen und beheben.

Die Spanningsversorgung wieder herstellen: die Störung wird quittiert wenn sie beseitigt wurde.

Bei bestimmten Fehlern erfolgt bereits nach der Beseitigung des Fehlers ein automatischer Wiederanlauf, falls diese Funktion konfiguriert wurde.

Auswechseln von Teilen und Reparaturen

Wenden Sie sich für Reparaturen und Auswechseln von Teilen an Frequenzumrichtern des Typs Altivar 18 an ihre Schneider-Niederlassung.

Störungen, die quittiert werden konnen, nach dem die Ursache der Störung beseitigt wurde

Störung	Wahrscheinliche Ursache	Behebung
☐ HFÜberlastung desFrequenzumrichters	- 12t zu hochoder- Temperatur des Umrichterszu hoch	- Die Motorbelastung, die Belüftung desUmrichters und die Umgebung prüfen.Vor dem Neustart abkühlen halten.
☐ L FMotorüberlast	- 12t Motor zu hoch	- Die Einstellung des Motor-Temperatur-schutzes und die Motorbelastung prüfen.Vor dem Neustart abkühlen halten.
☐ 5 FÜberspannung beierreichter Freqenzoder bei Hochlauf	- Netzspannung zu hoch- Netzstörungen	- Die Netzspannung prüfen.
U 5 FUnterspannung	- Netzspannung zu niedrig- Kurzzeitiger Spanningsabfall- Ladewiderstand beschädigt	- Die Spannung und denSpanningsparameter prüfen.- Zurückstellen.- Den Ladewiderstand prüfen.
☐ b FÜberspannungbei Auslauf	- Bremsung zu abrupt,oder treibende Last	- Die Auslaufzeit d E C erhöhen.- Erforderlichenfalls Bremswiderstandanschreiben.- Die Funktion b r H aktivieren, wenn sie mitder Anwendung kompatibel ist.

Störungen, die nicht automatisch quittiert werden konnen. Die Störungsursache muß beseitigt werden, bevor Rückstellung durch Aus- und erneutes Einsatz des Frequenzumrichters erfolgt.

Störung	Wahrscheinliche Ursache	Behebung
ü C F Überstrom	- Kurzschluß oder Erdschluß am Ausgang des Umrichters - Überstrom im Bremswiderstand	- Den Frequenzumrichter abklemmen und die Anschlußkabel, die Motorisolierung und den Zustand der Wicklungen prüfen. - Den Bremswiderstand überprüfen. Den Frequenzumrichter abklemmen und die Anschlußkabel, die Isolation des Wider-stands und seinen Ohm-Wert prüfen.
d b F Überlastung des Bremskreises	- Überschreitung der Kapazität des Bremskreises	- Den gewählten Bremswiderstand prüfen. Den Widerstandswert in Ohm prüfen. Sicherstellen, daß die Ausführung des Frequenzumrichters für die Anwendung geeignet ist.
In F interneter Fehler	- Interner Fehler	- Die Umgebung prüfen (electromagnetische Verträglichkeit). - Den Umrichter für Wartung/Reparatur einsenden.
E n F Fehler bei automat. Motorvermessung	- Sondermotor - Motorleistung nicht an Frequenzumrichter angepaßt	- U/f-Kennlinie L oder P verwenden.
E E F	- Interner Fehler	- Den Umrichter für Wartung/Reparatur einsenden.
