BEDIENUNGSANLEITUNG KH 3277 FURNITURE TRANSPORT SET POWERFIX

Sicherheitshinweise 14
Bestimmungsgemäß Gebrauch 14
Lieferumfang 14
Gerätebeschreibung 15
Technische Daten 15
Möbelstück auf die Rollunterlagen stellen 15
Möbelstück verschieben 16
Rollunterlagen entfernen 16
Hilfe bei Fehlern 16
Reinigen 16
Aufbewahren 17
Entsorgen 17
Importeur 17

MOBELTRANSPORT-SET KH 3277

Sicherheitshinweise

Verletzungsgefahren!

• Durch kippende Lasten sind schwere Verletzungen möglich. Stellen Sie sicher, dass die zu transportierende Last nichtkippen kann. Lassen Sie eine zweite Personmithelfen. Bewegen Sie die Last nur langsam.
• Durch unkontrolliert abgesenkte Lasten sind Verletzungen möglich. Lassen Sie die Last nur kontrolliert ab.
• Verwenden Sie den Hebelarm und die Rollunterlagen nur in einwandfreiem Zustand.
• Verlängern Sie nicht den Hebelarm.
• Sichern Sie Türen von Möbelstücken vor dem Transport gegen unbeabsichtigtes Öffnen.
• Stellen Sie sicher, dass auf dem Transportweg keine Hindernisse im Weg stehen.
• Verwenden Sie den Möbeltransporter mit Rollunterlagen nur auf ebenen Flächen.
• Richten Sie die Rollunterlagen unter dem Möbelstück so aus, dass die Rolten in die gleiche Richtung zeigen.
• Lassen Sie Kinder und aufsichtsbedürftige Personen nicht unbeaufsichtig mit dem Möbeltransporter hantieren. Diese können mögliche Gefahren nicht immer richtig einschätzen.

Sachschaden!

• Entfernen Sie vor dem Anheben und Transport den Inhalt aus den Möbelstücken.

• Durch falsches Ansetzen des Hebelarms sind Beschäftigungen der Möbelstücke möglich. Schieben Sie den beweglichen Kopf des Hebelarms immer bis zum Anschlag unter die Möbelstücke.

• Platzieren Sie die Rollunterlagen unter die außeren Ecken des Möbelstücks. Das Möbelstück soll darauf vollflächig auf den Auflageflächen der Rollunterlagen aufliegen.

• Transportieren Sie größere Möbelstücke zusammen mit einer zweiten Person.
• Stellen Sie sicher, dass auf dem Transportweg keine Hindernisse im Weg stehen.
• Verwenden Sie den Möbeltransporter mit Rollunterlagen nur auf ebenen Flächen.

Bestimmungsgemäß Gebrauch

Der Mobeltransporter mit Rollunterlagen ist nur für das Transportieren von Mobelstücken über kurze Strecken geeignet.

Der Mobeltransporter mit vier Rollunterlagen ist nicht für den gewerblichen Einsatz vorgesehen. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäß Gebrauch oder falsche Bedienung verursacht werden.

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken, ob der Lieferumfang vollständig und der Zustand des Möbeltransporters mit Rollunterlagen einwandfrei ist:

1 Hebelarm mit beweglichem Kopf
2 Rollunterlagen
Bedienungsanleitung

Gerätebeschreibung

1 Hebelarm
2 Handgriff
3 Rollunterlagen
4 Auflageflächen
Flugelmutter
Feststellbremse
7 Beweglicher Kopf

Technische Daten

Belastbarkeit: 100 kg

Lange Rollunterlage: 40 - 60 cm

Gewicht: ca. 1,7 kg

Möbelstück auf die Rollunterlagen stellen

• Stellen Sie sichere, dass genügend Platz zum sicheren Arbeitsen vorhanden ist.
• Entfernen Sie Hindernisse wie z. B. andere Möbelstücke im Umkreis von ca. 1,5 m um die Rollunterlagen 3.
• Lüssen Sie die Flügelmutter 5 und passen Sie die Länge der Rollunterlagen 3 an das Möbelstück an. Flügelmutter 5 anschließend wieder festziehen.
• Betätigen Sie die Festellbremsen 6 der Rollunterlagen 3.

① Hinweis:

Um ein ungleichmäßiges Anheiten zu vermeiden, setzen Sie den Hebelarm ① immer mittig an der anzuhebenden Seite an.

1. Fassen Sie den Hebelarm ① am Handgriff ② an. So benötigen Sie am wichtigen Kraft.

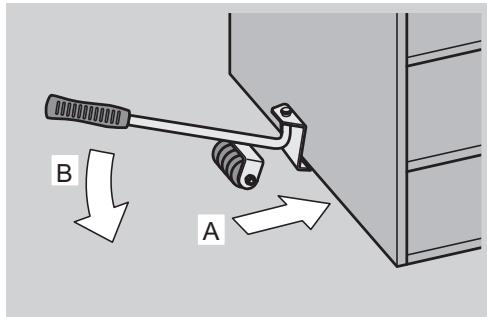

2. Schieben Sie den beweglichen Kopf 7 des Hebelarms 1 mittig unter das Möbelstück (A).
3. Um das Möbelstück anzuheben, drücken Sie den Hebelarm 1 langsam nach unten (B).
4. Halten Sie den Hebelarm ① gedrückt.

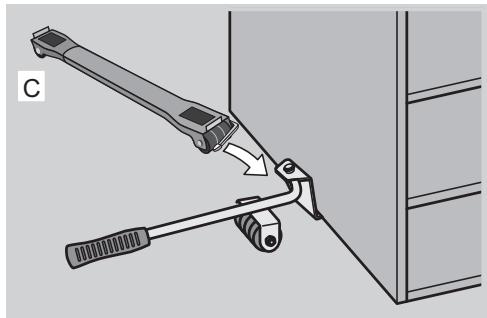

1. Schieben Sie jeweils eine Rollunterlage (C) unter die beiden angehobenen Ecken des Möbelstücks.

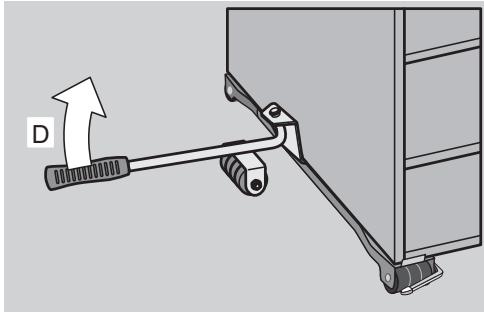

1. Um das Möbelstück auf die Rollunterlage ③ abzuseken, haben Sie den Hebelarm ① langsam an (D).

1. Entfernen Sie den Hebelarm 1.
2. Wiederholen Sie die Handlungsschritte für die gegenüberliegende Seite des Möbelstücks.

Möbelstück verschieben

1. Richten Sie die beiden Rollunterlagen so aus, dass die Rolten in eine Richtung zeigen.
2. Losen Sie die Festellbremsen 6 der Rollunterlagen 3.
3. Verschieben Sie das Möbelstück mit Hilfe der Rollunterlagen ③ an den gewünschten Ort.

Rollunterlagen entfernen

① Hinweis:

Um ein ungleichmäßiges Anheiten zu vermeiden, setzen Sie den Hebelarm ① immer mittig an der anzuhebenden Seite an.
1. Schieben Sie die den beweglichen Kopf 7 des Hebelarms 1 mittig unter das Möbelstück.

① Hinweis:

Fassen Sie den Hebelarm 1 am Handgriff 2 an. So benötigen Sie am wichtigen Kraft.

1. Um das Möbelstück anzuheben, drücken Sie den Hebelarm 1 langsam nach unter.
2. Halten Sie den Hebelarm ① gedrückt.
3. Entfernen Sie die Rollunterlage 3.
4. Um das Möbelstück abzusenken, haben Sie den Heibelarm 1 langsam an.
5. Entfernen Sie den Hebelarm ①.
6. Wiederholen Sie die Handlungsschritte für die gegenüberliegende Seite des Möbelstücks.

Hilfe bei Fehlern

Das Möbelstücklässt sich nur schwer verschieben.

• Richten Sie die Rollunterlagen 3 so aus, dass die Rollen in eineichtigung zeigen.
• Überprüfen Sie, ob die Festellbremsen 6 der Rollunterlagen gelöst sind.

Das Möbelstück kippt liegt.

• Platzieren Sie die Rollunterlagen 3 unter die äußeren Ecken des Möbelstücks. Das Möbelstück soll darauf vollflächig auf den Auflageflächen der Rollunterlagen 3 aufliegen.

Reinigen

Achtung

Beschädigung des Möbeltransporters und der Rollunterlagen 3 möglich.

Verwenden Sie für die Reinigung des Hebelarms 1 und der Rollunterlagen 3 niemals Benzin, Lösungsmittel oder aggressive Reinigungsmittel, der Lack konnte dadurch angegriffen werden.

Reinigen Sie den Hebelarm 1 und die Rollunterlagen 3 ausschließlich mit einem feuchten Tuch.

Aufbewahren

Bewahren Sie den Möbeltransporter mit

Rollunterlagen in trockener Umgebung bei normaler Raumtemperatur auf.

Sie können den Möbeltransporter mit Rollunterlagen auch in der Verpackung aufbewahren.

Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll.

Entsorgen Sie das Gerät über einen zugelassenen

Entsorgungsbetrieb oder über ihreCOMMUNALE

Entsorgungseinrichtung.

Beachten Sie die aktuell geltenden Vorschriften.

Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungsseinrichtung in Verbindung.

Führn Sie alle Verpackungsmaterialien

einer umweltgerechten Entsorgung zu.

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM, GERMANY

www.kompernass.com
