BEDIENUNGSANLEITUNG AR 557 CD CLATRONIC

Bedienungsanleitung/Garantie

Autoradio mit CD-Player

D Übersicht Bedienelemente .Seite 3

Bedienungsanleitung .Seite 4

Garantie .19

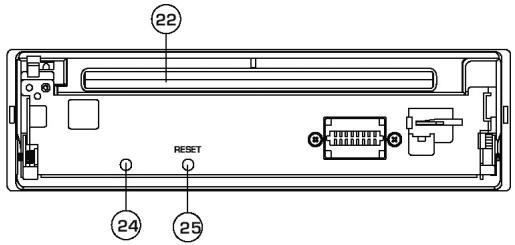

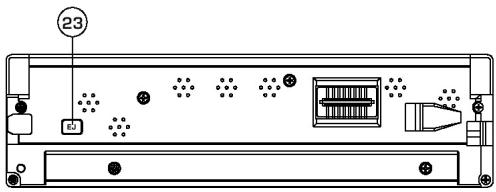

Abb. 2: Frontseite des Gerätes mit entnommenem Bedienfeld

Abb. 3: Rückseite des Bedienfeldes

D

Allgemeine Sicherheitshinweise

Um das Risiko von Feuer oder einem elektrischen Schlag zu vermeiden, sollen den Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen. Das Gerät nicht in unmittelbarer Höhe von Wasser betreiben (z.B. Badezimmer, Schwimmbecken, feuchte Keller).

Verwenden Sie das Gerät nur für den vorgesehenen Zweck.

Das Gerät ausschließlich an eine vorschfristsmäßig instellierte Steckdose anschließen. Achten Sie daraufauf, dass die angegebene Spannung mit der Spannung der Steckdose übereinstimmt.

Bei Verwendung von externen Netzeiten auf die richtige Polarität und Spannung achen, Batterien stets richtigherum einlagen.

Das Gerät so aufstellen, dass vorhandene Lüftungsöffnungen nicht verdeckt werden.

Niemals das Gehäuse des Gerätes öffnen. Durch unsachgemäße Reparaturen konnen erhebliche Gefahren für den Benutzer entstehen. Bei Beschäftigung des Gerätes, insbesondere des Netzkabels, das Gerät nicht mehr in Betrieb besteht, sondern von einem Fachmann reparieren lessen. Netzkabel regelmäßig auf Beschäftigungen prüfen.

Ein defektes Netzkabelarf nur vom Hersteller, unserem Kundendienst oder einerähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzt werden, umGefährungen zu vermeiden.

Benutzen Sie das Gerät langere Zeit nicht,ziehen Sie den Netzstecker aus der Steckdose, bzw. entnahmen Sie die Batterien.

These Symbole konnen sich ggfs. auf dem Gerät befinden und sollen Sie auf folgenden hinweisen:

Das Blitz-Symbol soll den Benutzer auf Teile im Inneren des Gerätes hinweisen, die gefährlich hohe Spannungen führen.

Das Symbol mit Ausrufezeichen soll den Benutzer auf wichtige Bedienungs- oder Wartungs-Hinweise in den Begleitpapieren hinweisen.

Geräte mit dieser Symbol arbeiten mit einem „Klasse 1-Laser“ zur Abtastung der CD. Die eingebauten Sicherheitsschalter sollen verhindern, dass der Benutzer gefährlich, für das menschliche Auge nicht sightbarrem Laserlicht ausgesetzt wird, wenn das CD-Fach geöffnet ist.

These Sicherheitschalter sollen auf keine Fall überbrukt oder manipuliert werden, sonst besteht die Gefahr, dass Sie sich dem Laser-Licht aussetzen.

Installation

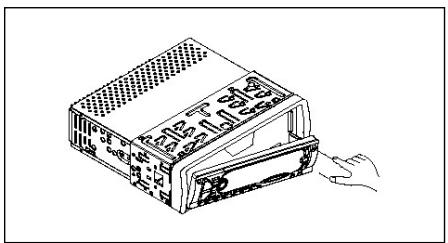

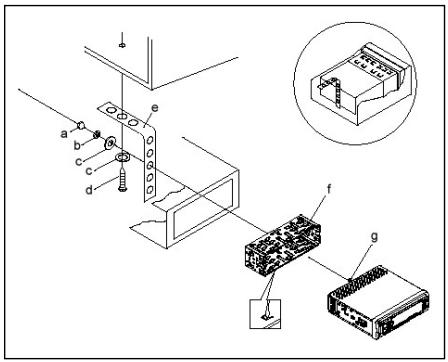

Montieren Sie das Radiogerät gemäß folgender Darstellungen

a Mutter
b Federscheibe
c Unterlegscheibe
d Schraube
e Montagewinkel
f Einschubgehause
g Gewindebolzen

Achtung!

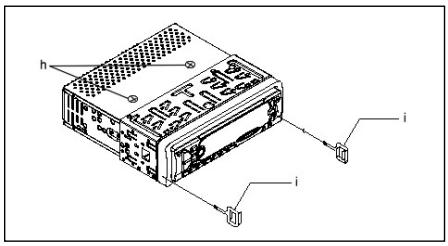

h Schrauben der Transportsicherung (Bitte vor der Montage entnehmer)

i Ausziehwerkzeug (Schlussel für die Demontage)

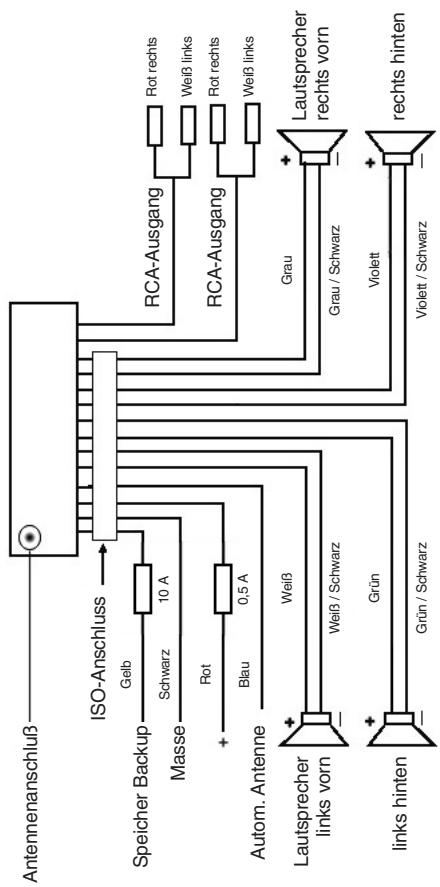

Anschluss

Stellen Sie die Anschlüsse gemäß des Schaubildes her.

Achtung

D

1. Setzen Sie das abnehmbare Bedienfeld erst nach dem Anschluss der Kabel auf.
2. Verwenden Sie Laufsprecher mit einer Impedanz von 4 Ohm.

Wichtige Zusatzinformation zum Einbau Ihres Autoradios AR 557 CD!!

1.itte beachten Sie beim Einbau/Anschluss Ihres Gerates, dass Ihr Auto über einen originalen "ISO ANSCHLUSS" verfügt. Dieser ist das Gegenstück zu dem am Geräteausgang vorhandenen Stecker (ISO ANSCHLUSS). Bei der Belegung des "DAUER +" (Backup) kann es je nach Fahrzeugtyp zu Abweichungen kommt. Wenden Sie sich in diesen Fällenitte an eine autorisierte KFZ Werkstatt, da eine permanente/dauerhafte Stromversorgung Ihres Radios sonst nicht gewährleistet ist. (Diese ist jedoch für die Speicherung der Senderstationen notwendig).
2. Je nach Fahrzeugtyp konnen in Ausnahmefällen Störgeräische im Radio/CD Betrieb auftreten. Diese lassten sich mit einem zusätzlichen Entstörfilter entsprechend beseitigen. Ihr Gerat AR 557 CD ist bereits seriennässig mit einem Entstörfilter ausgerüstet. Trotzdem kann es fahrzeugbedingt zu Beeinträchtigungen kommt. Entstörfilter erhalten Sie im Autozubehörhandel und/oder bei ihrer KFZ-Werkstatt.

Bei technische Fragen wenden Sie sichitte an unsere Hotline.

Vorsichtsmaßnahmen und Wartung

1. Die Schrauben der Transportssicherungitte vor der Montage entfernen, da sonst die CD nicht eingezogen werden kann.
2. Das Gerät ist für den Minuspol der Batterie ausgelegt, der an die Fahrzeugkarosserie angeschlossen sein muss. Diesitte vor Installation überprüfen.
3. Wenn die vordere Bedientafel während des Radio- oder CD-Betriebs abgenommen wird, wird das Gerät automatisch ausgeschelt.
4. Wenn nach dem Wiedereinsetzen der vorderen Bedientafel an der LCD-Anzeige eine Fehlermeldung erscheidt (ERROR), kann die LCD-Bedientafel mit Hilfe eines analog in Bedienelement gesteckten Drahtes wieder zurückgestellt werden.
5. Wenn das Fahrzeuginnere extrem heißt ist, z. B. nach einer längeren Parkdauer in praller Sonne, den Player nicht einschalten, bis das Fahrzeug nach einer kurzen Fahrzeit im Inneren etwas abgekühlt ist.
6. Um das abnehmbare Bedienteil sicher aufzubewahren, stets die davon vorgesehene Schutzhülle verwenden.

D

1. Zum Herausnehmen/Entfern/Einbauen und Aufbewahren des vorderen Bedienteils beachten Sieitte folgende Abbildungen.

REL-Taste
Bedienfeld anbringen

Schutzhülle
Bedienfeld transportieren

REL-Taste
Bedienfeld entfernen

Bedienung

1 OPEN-Taste

Drücken Sie die OPEN-Taste zum Herunterklappen des vorderen Bedienfeldes. Eine CD kann dann in den CD-Schlitz eingeschoben bzw. durch Drücken der EJECT-Taste ausgeworfen werden.

2 +/-Tasten

Im normalen Spielbetrieb davon die Tasten zur Einstellung der Lautstärke. In Verbindung mit der zuvor gestrückten SEL- Taste konnen Änderungen in Menus z. B. dem Schallmodus vorgenommen werden.

3 SEL-TASTE (AUSWAHL)

a) Drücken Sie die SEL-Taste kurz, um in das Auswahlen des Schallmodus zu gelangen. Im Display erscheidt, VOL" zur Einstellung der Lautstärke. Durch wiederholtes Drücken der SEL-Taste können Sie nun die einzelnen Menüpunkte wie VOLUME, TREBLE, BASS, BALANCE und FADER anwahlen. Sieändern die Einstellungen der einzelnen Menüpunkte mit Hilfe der n + oder Taste. Hinweis: Sind unter DSP Equalizeinstellungen wie z. B. POP, ROCK gewählt, können BASS und TREBLE nicht eingestellt werden.
b) Drücken Sie die SEL-Taste lang, um in das Auswahlmenü TA SEEK/TA ALARM, MASK DPI/MASK ALL, DSP OFF, LOUD ON/OFF, BEEP ON/OFF, SEEK1/2, STEREO/MONO; LOCAL/DX; VOL LAST/ADJ zu gelangen. Im Display erscheidt „TA SEEK“ Durch wiederholte Drücken der SEL-Taste konnen Sie nun die einzelnen Menüpunkte anwahlen. Sie ändern die Einstellungen der einzelnen Menüpunkte mit Hilfe der „+“- oder „-“-Taste.

• TA SEEK-Menu (Verkehrsfunk-Sendersuche) Wahlen Sie TA SEEK, wenn bei der Wahl der TA- Funktion automatisch ein Verkehrsfunksender gesucht werden sollen. Wahlen Sie TA ALARM, erhalten Sie eine Warnmeldung im Display, sobald Sie unter der TA Funktion einen Sender eingestellt haben, der keine Verkehrsfunkinformationen übermittelt.

• MASK DPI/ALL

Verbergen von Alternativfrequenzen (AF) während deruche nach einer Programmkennung (PI).

MASK DPI: Sucht das Gerät nach der Programmkennung (PI) eines Senders bleiben die Alternativfrequenzen mit anderer Programmkennung im Verborgenen.

MASK ALL: Be der Suche nach einer Programmkennung (PI) bleiben Alternativfrequenzen mit anderer Programmkennung und Sender mit starkem Signalpegel ohne RDS Signal im Verborgenen.

DSP

Im DSP können Sie die Equalizereinstellungen POP M; ROCK M, CLASS M und FLAT M wahlen. Wahlen Sie DSP OFF um eigene Einstellungen vorzunehmen. Siehe auch Pkt. 3a.

• LOUD ON/LOUD OFF

Sie können die Verständung des Basses (LOUDNESS) ein- oder ausschalten.

BEEP ON/OFF Bestätigungston

Den Bestätigungston beim Tastendruck konnen Sie in zwei Arten wahlen.

BEEP ON: Der Bestätigungston erfolgt bei jedem Tastendruck.

BEEP OFF: der Bestätigungston ist abgeschaltet.

SEEK 1, SEEK 2 (Nur im Radiobetrieb wahlbar)

Suchfunktion mit den - -Tasten im Radiobetrieb.

SEEK 1: Halten Sie die Tasten gedrück und das Radio wird bei der nachsten erreichen Sendestation stoppen.

SEEK 2: Solange Sie die - -Tasten gedrückt halten wird der Suchlauf im Frenzband weiter geführt.

STEREO/MONO Umschaltung (Nur im Radiobetrieb wahlbar)

• LOCAL/DX (Nur im Radiobetrieb wahlbar)

Ihr Radio kann RDS EON Daten empfangen. Unter EON verstehen man die Übermittlung von zusätzlichen Senderinformationen innerhalb einer Senderkette z. b. des WDR. Im Falle einer Verkehrsdurchsage (TA) wird innerhalb einer Senderkette von einem Nicht-Verkehrsfunksender auf den entsprechenden Verkehrsfunksender der Senderkette umgescheltet. Der Empfang dieser Sendedaten wird durch das EON Zeichen im Display angezeigt. Sie können zwischen dem EONTA LOCAL bzw. EONTA DISTANCE-Modus für den lokalen oder den Fernverkehrsfunkempfang wahlen. Der Zweck dieser Funktion besteht darin, ein unerwänschet Umschalten auf eine EON-TA-Verkehrsansage zu unterträcken. Liegt ein EON Sender sehr welt entmernt, so konnen z. T. trotzdem EON TA-Information von dieser Station empfangen werden. Das Radio schalte zu dieser EON-Verbindungsstation um und versucht die Verkehrsinformationen

D

zu empfangen. Der Signalpegel ist aber zu schwach und der Empfang ist schlecht, da diese EON-Verbindungsstation zuweit außerhalb lag. Deshalb schaltet das Radio dann auf den zuvor eingestellten Sender zurück. Bei der oben beschrieben Ben Betriebsart hört der Anwender für eine kurze Zeitspanne ein falsches Programm oder überhaupt nichts.

EONTA LOCAL:

Durch diese Funktion wird ein Umschalten zu einer EON-Verbindung mit zuschwachem Signalpegel vermieden. Das Radio schaltet nicht auf diesen Sender um und der Hörer nimmt kaum Störungen wahr.

EON TA-DISTANCE-Modus:

In thisem Modus versucht die EON TA Schaltung die EON TA

Informationen von einem erreichbaren Sender zu erhalten und so die Empfangsqualität zu verbessern.

VOL LAST/VOL ADJ

VOL LAST: Das Radio schaltet sich mit der zuletzt tatsächlich eingestellt den Lautstärke ein.

VOL ADJ: Mit Hilfe der ++ und -Tasten wahlen Sie eine gleichbleibende Einschaltlautstärke vor.

4 POWER-Knopf

Zum Ein- bzw. Ausschalten des Gerätes diese Taste drucken.

5 LCD-Display (Flüssigkristallanzeige)

6 BAND-Taste

Drucken Sie kurz die BAND-Taste um Ihr gewünschten Frequenbandes zu wahren. Die Bezeichnung des entsprechend Bandes FI,F2, F3, MW, LW wird in der LCD-Anzeige angezeigt.

7/8 ▲-▼-Tasten TUNE, SEEK, TRACK, SKIP UP/DOWN

a) Im Radiomodus:

Drücken Sie kurz die oder -Taste, um manuell einen gewünschten Radiosender einzustellen.

Drucken Sie die oder -Taste länger als eine Sekunde, um die automatische Suche nach einem Radiosender mit großem Signalpegel zu starten. Siehe auch die Funktion SEEK 1 / SEEK 2.

b) Im CD-Modus:

Zum Vor- bzw. Rückwartsspringen die Taste bzw. kurz drucken. Zum Spulen von Titeln die Pfeiltaste bzw. gedrückt halten.

9 REL-Taste

Drücken Sie zum Abnehmen bzw. Mitnehmen der vorderen Bedientafel die REL-Taste.

10 Modus-Taste

Drucken Sie diese Taste zur Auswahl des CD-Player-bzw. Radio-Modus.

11 MUTE-Taste

Drücken Sie die MUTE-Taste, um die Lautsprecher für kurze Zeit stumm zu schalten. Drücken Sie diese Taste erneut, um diese Funktion wieder aufzuheiten.

12 AP-Taste (Automatische Senderspeicherung) Im Radio-Modus:

a) Speicherfunktion:

Drücken Sie die AP-Taste länger als eine Sekunde um die automatische Senderspeicherung zu aktivieren. Das Gerat sicht innerhalb des aktuellen Freqenzbandes z. B. FM 1 nach den größten Signalstärkepegel bis der Suchzyklus abgeschlossen wird. Die sechs stärksten Sender werden den entsprchenden Speicherplätzen zugeordnet. Die nun gespeicherten Sender werden jeweils ca. 5 sek. lang angespielt und danach wird der Sender des ersten Speicherplatzes eingestellt. Mocht den Sie noch weitere Sender im FM-Band suchen drucken Sie die BAND-Taste, um auf das FM 2 bzw. FM 3 Band zu wechseln. Drücken Sie die AP-Taste erneut länger als eine Sekunde, um die weitere Sueche zu starten.

b) Anspielfung:

Nach kurzem Drucken der AP-Taste spiel'd das Radio alle voreingestellten Sender des aktuellen Frenzbandes (FM, MW, LW)an.

Hinweis: Die Anspielfung endet automatisch wieder bei dem Speicherplatz von dem aus sie gestartet wurde.

AP-Taste als Suchfunktionen im MP3 Betrieb

a) Direkteingabe der Titelnummer bei CD's im MP3-Format:

1. Drucken Sie 1X die AP-Taste. Im Display erscheint „TRK SCH".
2. Drücken Sie kurz die SEL-Taste. Im Display erscheint „TRK SCH 001". Die Einerstelle blinkt.
3. Mit Hilfe der +/- Tasten haben Sie nun die Möglichkeit an der Einerstelle eine Titelnummer von 0 bis 9 einzugeben.
4. Drücken Sie erneut kurz die SEL-Taste. Die Zehnerstelle blinkt. Verfahren Sie wie unter Pkt. 3 beschreiben.
5. Drücken Sie erneut kurz die SEL-Taste, um ggf. eine Hundererstelle einzugeben.
6. Schließen Sie die Eingabe der Titelnummer durch längeres Drucken(1 sek.) der SEL-Taste ab. Unmittelbar danach wird der gewährte Titel abgespielt.

b) Dateisuchfungtion bei CD's im MP3-Format:

1. Drücken Sie 2X die AP-Taste. Im Display erscheidt „FILE SCH".
2. Drücken Sie kurz die SEL-Taste, um den ersten ausgewählten Ordner im Display anzuzeigen.
3. Mit Hilfe der + / - Tasten haben Sie nun die Möglichkeit die verschiedene Ordner auf der CD anzuwahlen.
4. Drücken Sie die SEL-Taste länger (1 sek.). Der gewählte Ordner wird vom ersten Lieed an abgespiel.

D

Drücken Sie die SEL-Taste kurz und Sie können mit Hilfe der +/- Tasten einen Titel im Ordner ausgehalten.

1. Schließen Sie die Eingabe durch längeres Drucken (1 sek.) der SEL-Taste ab. Unmittelbar danach wird der gewährte Titel abgespielt.

c) Stichwortschuchfunktion bei CD's im MP3-Format:

1. Drücken Sie 3X die AP-Taste. Im Display erscheint „CHAR SCH".
2. Drücken Sie kurz die SEL-Taste. Links im Display erscheid ein „A".
3. Durch das wiederholte Drücken der +/- Tasten konnen Sie nun an der ersten Stelle des Displays einen Buchstaben von A bis Z oder eine Ziffer von 0 bis 9 eintragen.

Hinweis: Die Eintragung der weiteren Ziffern und Buchstaben erfolgt von links nach rechts.

1. Drücken Sie die SEL-Taste kurz. Auf der zweiten Stelle des Displays erscheint ein „A". Verfahren sie bei der Eintragung von Ziffern und Buchstaben wie unter Pkt. 3 beschrieben.
2. Wiederholen Sie die Tätigkeiten unter Pkt. 2 und Pkt. 3 solange bis Sie ihren mehrstelligen Suchbegriff eingegeben haben.

Hinweis: Löschen Sie die letzte Eintragung durch das Drücken der AP-Taste.
6. Schließen Sie die Eingabe durch längeres Drucken (1 sek.) der SEL-Taste ab. Unmittelbar danach wird der gewählte Titel abgespielt.

Hinweis: Beim normalen Spielbetrieb vom CD's im MP3-Format kann mit den -bzw. -Tasten um jeweils einen Titel rauf oder runter gesprungen werden. Mit den Stationstasten 5 bzw. 6 kann um jeweils 10 Titel herunter bzw. herself auf gesprungen werden.

13-8 Stationstasten (1-6) vorgewähler Sender und als 1TOP-, 2INT-, 3 RPT-, 4 RDM-Tasten im CD Betrieb

a) Radio-Betrieb

Durch kurzes Drücken wird über diese Tasten ein voreingestellter Radiosender direkt angewählt. Werden diese Tasten länger als eine Sekunden gedrückt, wird der aktuell eingestellte Sender unter der gewählten Stationstaste gespeichert.

b) CD/MP3-Betrieb

• Drücken Sie die 1TOP-Taste, um das Abspielen der CD zu unterbrenchen (Pausenfunktion). Drücken Sie diese Taste erneut, um diese Funktion wieder aufzuheben.
• Drücken Sie die 2INT-Taste. Jeder Titel der CD wird jeweils 10 Sekunden lang abgeschpielt. Drücken Sie diese Taste erneut, um die Suche abzubrechen. Der aktuell angewählte Titel wird abgeschliet.
• Drücken Sie die 3RPT-Taste. Der aktuelle gesplte Titel wird wiederholt.
• Drücken Sie diese Taste erneut, um diese Funktion wieder aufzuheiten.
• Drücken Sie die 4RDM-Taste. Die CD Titel werden in zufälliger Reihenfolge abgeschpielt. Drücken Sie diese Taste erneut, um diese Funktion wieder aufzubehen.

19 TA Traffic Announcement (Vorrangschaltung für Verkehrsfunk)

Die TA-Funktion wird durch kurzes Drucken der TA-Taste aktiviert und durch ein TA-Zeichen im Display angezeigt. Beim Radiobetrieb in einem FM Freuzband beginnnt automatisch dieuche nach einem Verkehrsfuksender (TA SEEK).

Wenn ein FM-Sender empfangen wird, der periodisch die neuesten Verkehrsfunkinformationen ausstrahlt, leuchtet die TP-Anzeige im Display auf. Bei eingeschalteter TA-Funktion unterbrechen die FM Verkehrsfunkinformationen automatisch den CD Betrieb. Der Lautstärkepegel wird auf den Mindestwert für die Übertragung von Verkehrsnachrichten angehoben. Nach Beendigung der Verkehrsfunkinformationen setzt das vorhereinge stellte Programm wieder ein.

Unterbrechung der TA-Funktion:

Möhlen Sie die aktuelle Verkehrsnachricht unterbrechen, drücken Sie kurz die TA-Taste. Der TA-Modus wird hierdurch nicht ausgeschaltet.

20 PTY-Taste Wahl des Programmtypes

Neben dem Sendername übermitteln eine FM-Sender auch Informationen über den Programmtyp hises Programms. Diese Informationen konnen von Ihr Automotoradio angezeigt werden.

Solche Programmtypen konnen z.B. sein:

SPORT

NEWS

POP

CLASSICS

Mit der PTY-Funktion konnen Sie gezielt Sender eines bestimmen Programmtypes auswahlen. Drücken Sie die PTY-Taste 1X um in die PTY Musikgruppe zu gelangen. Im Display erscheidt das Zeichen „PTY". Mit Hilfe der Stationstasten 1-6 konnen Sie nun wie folgt eine Auswahlreffen.

	1X drücken	2X drücken
Stationstaste 1	POP M	ROCK M
Stationstaste 2	EASY M	LIGHT M
Stationstaste 3	CLASSICS	OTHER M
Stationstaste 4	JAZZ	COUNTRY
Stationstaste 5	NATION M	OLDIES
Stationstaste 6	FOLK M

Drücken Sie die PTY-Taste 2X um in die PTY Sprachgruppe zu gelangen. Mit Hilfe der Stationstasten 1-6 können Sie nun wie folgt eine Auswahr treffen.

	1X drücken	2X drücken	3X drücken
Stationstaste 1	NEWS	AFFAIRS	INFO
Stationstaste 2	SPORT	EDUCATE	DRAMA
Stationstaste 3	CULTURE	SCIENCE	VARIED
Stationstaste 4	WEATHER	FINANCE	CHILDREN
Stationstaste 5	SOCIAL	RELIGION	PHONEIN
Stationstaste 6	TRAVEL	LEISURE	DOCUMENT

D

Drücken Sie die PTY-Taste 3X um in die Funktion wieder auszuschalten.

Wenn PTY angewählt wird, startet das Radiogerät dieSuche nach entsprchenden PTY-Informationen und stoppt, wenn die gesuchte PTY-Information gefunden wurde.

Wird der gesuchte Programtyp nicht gefunden erscheid im Display „NONE PTY".

Wenn die gesuchte PTY-Information nicht mehr besteht, schaltet sich die PTY-Funktion automatisch auf normalen Modus um.

21 AF (Alternative Frenzen) REG-Funktion

a) AF ist eine Funktion die mit Höhe des RDS (Radio Data System)/arbeitet und nur bei FM Sendern genutzt werden kann. Das Gerätucht im Hintergrund die am besten zu empfangene Frequenz des eingeseltenten Senders.

Wenn die AF-Funktion angewählt wird, prüft das Radio laufend die Signalstärke der AF-Frequency. Das Prüfintervall für jeder AF-Frequency hängt von der Signalstärke des aktuellen Senders ab und variiert von ein paar Minuten im Fall eines starrken Senders bis zu ein paar Sekunden bei schwachen Sendern. Jedes Mal, wenn die neue AF-Frequency stärker ist, als die aktuell eingestellte Station, schaltet das Gerä für kurze Zeit auf diese Freqenz um und es wird ein bis zwei Sekunden lang die Meldung „NEW FREQUENCY" angezeigt. Da die Stummzeit beim Freqenzwechsel bzw. der Prüfzeit sehr kurz ist, ist dies während des normalen Programms fast nicht hörbar.

Die AF Funktion wird durch kurzes Drucken der AF-Taste aktiviert und der Status der AF Funktion wird durch ein AF-Zeichen im Display angezeigt.

• Erscheint das AF Zeichen im Display ist die AF-Funktion eingeschaltet und es werden RDS-Sendedaten empfangen.
• Blinkt das AF Zeichen im Display, ist die AF-Funktionzar angewählt, es kann jedergerade kein RDS-Sendesignal empfangen werden.
• Betätigten Sie die AF-Taste erneut, um diese Funktion wieder auszuschalten. Das AF Zeichen im Display erlischt.

b) REG-Funktion

Einige Sender teilen zu bestimmten Zeiten ihr Programm in Regionalprogramme mit entsprechlichem Inhalt auf.

• REG ON: Durch langes Drücken der AF-Taste wird der regionale Modus eingeschaltet. Im Display erscheint weniger Sekunden lang die Meldung „REG ON".

Hinweis: Die Anzeigkapazität des Displays ist begrenzt. Es ist möglich, dass im doppelten Anzeigemodus einzelnne Segmente des Displays gelsocht sind.

Mit der Funktion REG ON wird verhindert, dass das Radio zu Alternativfrequenzen wechselt, die einen anderen regionalen Programminhalt haben.

• REG OFF: Durch erneutes langes Drücken der AF-Taste wird der regionale Modus ausgeschaltet. Im Display erscheidt weniger Sekunden lang die Meldung „REG OFF".

Die ProgrammKennung (PI) des Regionalsendeprogramms wird bei der Sueche nach einer Alternativfrequenz (AF) oder einer ProgrammKennung (PI) ignorant.

D

22 CD-Schlitz
23 Auswurftaste (EJECT)

Zum Auswerfen der CD diese Taste drücken.

24 Blinkende LED-Anzeige

Beim Abnehmen der vorderen Bedientafel blinkt diese Anzeige.

25 RESET-Taste

Zum Wiederherstellen des gestörten Programms diese Taste drucken.

D

Technische Daten

Allgemeines

Netzspannung DC 13,8 V

Stromverbrauch 10A Max.

Leistung 4× 30W

FM-Bereich

Frequenzbereich 87,6 MHz bis 108,0 MHz

Nutzbare Empfindlichkeit 3 V

I.F. Frequenz 10,7 MHz

MW (AM)-Bereich

Frequenzbereich 522 KHz - 1620 KHz

I.F. Freqenz 450 KHz

LW-Bereich

Frequenzbereich 144 KHz - 290 KHz

I.F. Frequenz 450 KHz.

Ausgangsleistung

Ausgang bei CD max. 1200mV

CD-Player

System CD-Gerat

Verwendbare CDs CD/CDR/CDRW/MP3 Disks

Anzahl der Quantizierungsbits 1 bit.

Signalformat Musterfrequenz 44,1 KHz

Frequenzcharakteristika 20 - 100Hz < 5 dB

10 K - 20KHz < 5 dB

Signal-Rausch-Verhältnis 50 dB (1KHz)

Anzahl der Kanäle 2 Stereo-Kanäle

Gehäuseabmessungen 178 B x 50 H x 165 T

Störungsbehebung

Bevor Sie die Checkliste durchgeben,itte zunachst den Anschluss fertig stellen. Wenn nach erfolgtem Durchprüfer den Checkliste immer noch Fragen offen sind, wenden Sie sichitten ihre nachstgelegene Kundendienstelle.

Fehlersymptom	Grund	Lösung
Nach Einlagen in das Gerät lauft die CD oder Kassette nicht.	Der Lautstärkeregler ist zu leise eingestellt. Die Anschlüsse sind nicht korrekt ausgeführct.	Den Lautstärkeregler höher einstellen. Den +12V- sowie den Masseanschluss überprü-fen.
Der Ton des CD-Players hupft.	Die Straβenoberfläche ist rauh. Das Gerät ist nicht fest eingebaut.	Zum Abspielen der CD warten, bis die Straße glatter wird. Das Gerät fest einbauen. Sicherstellen, dass die hin-tere Befestigung verwen-det wird, wenn das Fahrzeug keine geeignete Aufnahme für den hinteren Gerästeil bietet.
	Die CD ist defekt.	Eine andere CD auspro-bieren. Wenn diese korrekt lauft, ist die erste CD wahrscheinlich beschädigt.
	Die CD ist verschmutzt.	Die CD reinigen.
Kein Strom.	Die Zündung ist ausgeschaltet. Die Sicherung ist durchgebranct.	Den Zündschlüssel auf „ON“ oder „ACC“ drehen. Die Sicherung durch eine andere 10A-Sicherung ersetzen.
Das Gerät faktioniert nicht richtig (EJECT, LOAD, PLAY).	Der Microcomputer wurde durch elektrisches Rau-schen in Mitleidenschaft gezogen.	Die CD oder Kassette her-ausnehmen und wieder einlagen. Das Gerät aus- und dann wieder einschalten.
Kein Radioempfang.	Das Antennenkabel ist nicht angeschlossen.	Das Antennenkabel fest in die Antennenbuchse des Gerätes stecken.
Im automatischen Such-modus stoppt das Radio bei keiner Sende-station.	Die Sendesignale sind zu schwach.	Manuell eine Sendestation einstellen.

D

D

Fehlersymptom	Grund	Lösung
CD's werden nur bis zur Hälfte in den CD Schacht eingezogen.	Die Schrauben der Transportsicherung sind nicht entfrert worden.	Entfernen Sie die Schrauben der Transportsicherung.

AbspieleneinerCD

Reinigen der CD

Vor dem Abspielen, die CD mit einem sauberen, staubfreien Reinigungstuch abwischen. Die CD in Pfeilrichtung abziehen.

Hinweis: Keine Lösungsmittel wie Benzin oder Verdünner verwenden. Die allgemein erhältliche Reinigungsmittel oder Anti-Statiksprays beschädigden das Gerät.

Wenn die CD mit dem Aufdruck nach unten eingelegt wird, kann das Gerät beschädigt werden.

CD immermit demLabelnachoben einlagen

Hinweis: Wenn sich bereits eine CD im CD-Schlitz befindet, nicht versuchen, eine weitere CD einzulegen. Dies kann zu Schäden am Gerät führen. Die CD stets am Rand anfassen. Um die CD sauber zu halten, nicht an der Oberfläche anfassen.

Keine Aufkleber oder Klebeband auf die CD kleben.

Die CD nicht direkter Sonneneinzahlung oder Warmequellen wie Heizungsrohren aussetzen und sie auch nicht im Auto laden, wenn diese in praller Sonne geparkt wird, da dies zu einem betrachtlichen Temperaturanstieg führt.

Dieses Gerat wurde nach allen zuteffenden, aktuellen CE-Richtlinien geprüft, wie z.B. elektromagnetische Verträgelichkeit und Niederspannungsdirective und wurde nach den neuesten Sicherheitstechnischen Vorschriften gebaut.

Technische Änderungen vorbehalten!

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörns ^4 , die auf Material- oder Herstellungsehrer beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Veränderung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sieitte das Grundgerät in der Originalverpackung zusammen mit dem Kassenbon an ihren Handler.

*) Schäden an Zubehörteilen führen nicht automatisch zum kostenlosen Umtausch des kompletten Gerätes. Wenden Sie sich in demsem Fallitte an unsere Hotline! Glasbruchschäden bzw. Brüche von Kunststoffeilen sind grundsätzlich kostenpflichtig!

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißeiten (z.B. Motorkohlen, Knethaken, Antriebsriemen, Ersatzfernbedierung, Ersatzzahnbürsten, Sägeblättern usw.), als auch Reinigung, Wartung oder der Austausch von Verschleißeiten, fallen nicht unter die Garantie und sind deshalb kostenpflichtig!

Die Garantie erlischt bei Fremdeingriff.

Nach der Garantie

Nach Ablauf der Garantiezeit können Reparaturen kostenpflichtig vom entsprechen den Fachhandel oder Reparaturservice ausgeführrt werden.

D

Service für unsere Haushaltsartikel

Verschleibeile für Haushaltsartikel (soweit diese nicht vom Fachmann ausgewechselt werden müssen), Ersatzkannen, Staubsaugerfilterbeutel usw. können Sie mit Angabe des Geräteps unter folgender Telefon-Hotline bestellen:

02152/2006-888

Service für unsere Unterhaltungselektronik

Verschleibeile und Ersatzteile für unsere Unterhaltungsleuktronik (soweit diese nicht vom Fachmann ausgewechselt werden müssen) wie z. B. Fernbedienungen, Bedienteilklappen, Laustspricherblenden usw. konnen Sie mit Angabe des Geratetypus unter folgender Telefon-Hotline bestellen:

02152/2006-666

Für technische Fragen haben wir für Sie folgende e-mail-Adresse eingerichtet:

[e-mail]

Interessieren Sie sich für weitere Clatronic-Produkte?

Besuchen Sie noch einmal unsere Homepage unter

www.clatronic.de oder www.clatronic.com

Auch ihre Bestellungen gehen wir kein unter o. g. Homepage-Adresse entgegen.

Bitte führen Sie das ausgediente Gerät einer umweltgerechten Entsorgung zu.

D-47906 Kempen/Germany · Industriering Ost 40 Internet: http://www.clatronic.de · email: [e-mail]
