BEDIENUNGSANLEITUNG INTENSE CONCORD

Kindergewicht -13 kg

child's weight

ECE Gruppen 0 +

ECE group

Norm ECE R44 04

standard ECE R44 04

norme ECE R44 04

norma ECE R44 04

DEUTSCH

EINZELTEILE 04

ALLGEMEINE HINWEISE 05

ACHTUNG 07

EMPFEHLUNGEN 07

1 NAHERE ANGABEN ZUM AUTOSITZ

CONCORD INTENSE 08

HINWEISE ZUR AUFSTELLUNG DES AUTOSITZES 09

2 EINSTELLUNGEN 10

HOHENEINSTELLUNG DER SCHULTERGURTE VERSTELLUNG DES TRAGEBÜGELS

3 EINBAU DES AUTOSITZES IM WAGEN 12

4 EINSETZEN DES KINDES IN DEN AUTOSITZ

5 VERWENDUNG DES CONCORD INTENSE AUTOSITZES AUF EINEM WAGENGESTELL

WARTUNG UND PFLEGE

GARANTIE

Der neue CONCORD INTENSE von CONCORD ist ein Autositz, der zum Schutz Ihres Kindes ab der Geburt bis zu einem Alter von ungebähr einem Jahr (bis maximal 13 kg Gewicht) entwickelt wurde.

CONCORD INTENSE hat alle von der europäischen Prüfnorm ECE 44/04 für die Gruppe 0+ vorgesehenen Tests mit Erfolg bestanden.

CONCORD INTENSE kommt nahezu für alle Autositze in Frage. Sicher der Hersteller Ihres Wagens jedoch darüber hinaus zu, dass sich die Sitze für die Unterbringung von Kindersitzen des Typs „Universal“ eignen, ist von einer Kompatibilität auszugehen.

Sie können ihren CONCORD INTENSE auch mit jedem anderen mit dem PRO-FIX-Verankerungssystem

ausgestatteten Fahrgestell von CONCORD verwenden.

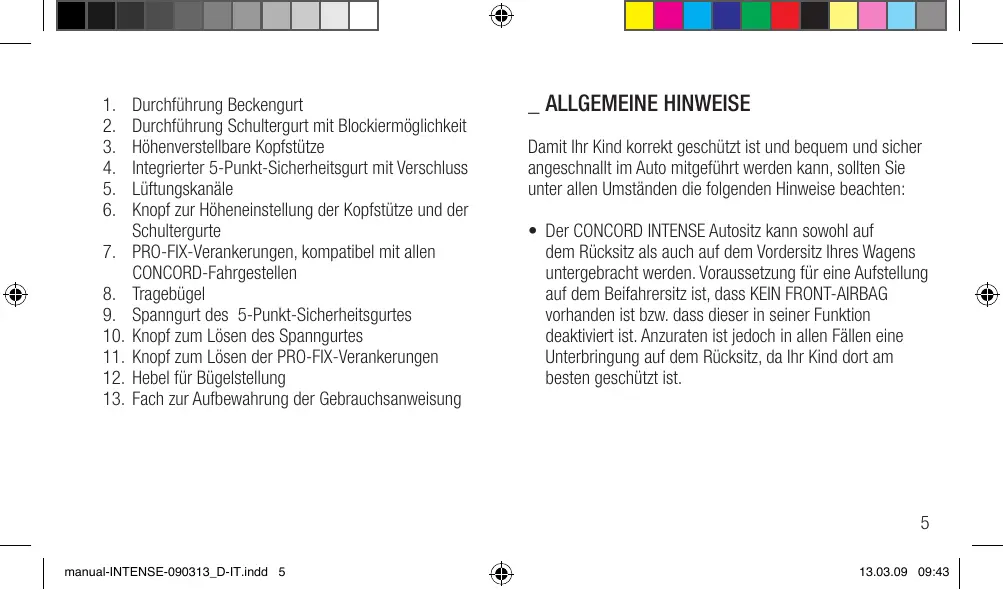

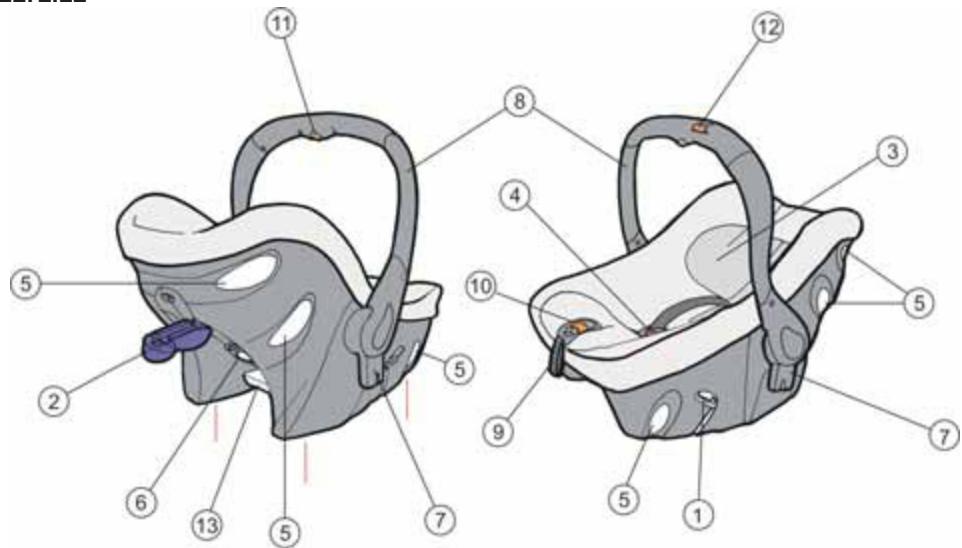

EINZELTEILE
4

1. Durchführung Beckengurt
2. Durchführung Schultergurt mit Blockierlöskeit
3. Höhenverstellbare Kopfstütze
4. Integrierer 5-Punkt-Sicherheitsgurt mit Verschluss
5. Lüftungskanäle
6. Knopf zur Höheneinstellung der Kopfstütze und der Schultergurte
7. PRO-FIX-Verankerungen, kompatibel mit allen CONCORD-Fahrgestellen
8. Tragebügel
9. Spanngurt des 5-Punkt-Sicherheitsgurtes
10. Knopf zum Lösen des Spanngurtes
11. Knopf zum Lösener Pro-FIX-Verankerungen
12. Hebel für Bügelstellung
13. Fach zur Aufbewährung der Gebrauchsanweisung

ALLGEMEINE HINWEISE

Damit Ihr Kind korrekt geschützt ist und bequem und sicher angeschnalt im Auto mitgeführrt werden kann, sollen den Sie unter allen Umständen die folgenden Hinweise beachten:

• Der CONCORD INTENSE Autositz kann sowohl auf dem Rücksitz als auch auf dem Vordersitz Ihres Wagens untergebracht werden. Voraussetzung für eine Aufstellung auf dem Beifahrscheinitz ist, dass KEIN FRONT-AIRBAG vorhanden ist bzw. dass dieser in seiner Funktion deaktiviert ist. Anzuraten ist jedoch in allen Fällen eine Unterbringung auf dem Rücksitz, da Ihr Kind Dort am besten geschützt ist.

• Der Sitz eignet sich nur für Pkws, die mit Sicherheitsgarten mit Drei-Punkt-Verankierung nach der europäischen Richtlinie ECE-16 bzw. einer vergleichbaren Norm ausgestattet sind. Der Sitz darf NICTH im Zusammenhang mit Sicherheitsgarten mit Zwei-Punkt-Verankierung verwendet werden.
• Nicht alle Sicherheitsysteme arbeiten nach dem gleichen Funktionsprinzip. Deshalb raten wir Ihnen, ihren CONCORD INTENSE Autositz zunachst einmal in dem Fahrzeug auszuprobieren, in dem er später auch tatsächlich untergebracht werden soll.
• Von größter Bedeutung ist es, keine gebrauchten Produkte zu verwenden. Eine Garantie für volle Sicherheit kann CONCORD nur für Artikel übernehmen, die vom Erstkäufer verwendet werden.
• CONCORD empfeihlt, einen durch einen Unfall stark beanspruchten CONCORD INTENSE Autositz durch einen neuen Kindersitz zu ersetzen.

• Stellen Sie sichere, dass sich alle Gurte in der richtigen Position befinden und fest am CONCORD INTENSE Autositz anliegen. Die Sicherheitsgarte dürfen nicht in sich verdrecht sein.
• Im Hinblick auf eine korrekten Entwicklung Ihr's Kindes sollenn Sie bei langen Fahrten keinen übermögen Gebrauch des Autositzes machen. Besser ist es, das Kind immer wieder einmal in einem Babykorb oder einem Bettchen ausgestrekt ruhen zu halten.

ACHTUNG

ACHTUNG

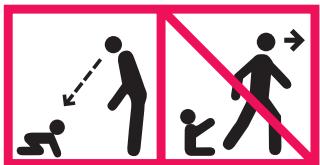

• Kind niemals unbeaufsichtigt setzen.
• Veränderungen oder Zusätze, die ohne die entsprechende Genehmigung von CONCORD vorgenommen werden, können die Sicherheit des Rückhaltesystems in Frage stellen.
• Jede nicht sach- und beschreibungsgemäß vorgenommene Verwendung des Rückhaltesystems kann die Sicherheit Ihr's Kindes in Frage stellen.
• These Sicherheitsvorrichtungarf nicht ohne die entsprechende Polstereinlage bzw. mit einer nicht dem Originalteil entsprechenden Einlage verwendet werden, da auch hiervon die Sicherheit des gesamten Systems abhängt.
• Korrekten Einbau des Autositzes überprüfen.
• Darauf achten, dass der Gurt nicht in den Sitzen oder der Tur eingeklemmt ist.

EMPFEHLUNGEN

Die vorliegende Anleitung für spätere Zweifelsfälle gut aufbewahren. Am besten immer im entsprechenden Ablagefach unterhalb des Sitzes mit führen.
- Es ist darauf zu achten, dass Gepäckstücke oder sonstige, bei einem Unfall möglicherweise zu Sach- und/oder Personenschäden führende Gegenstände entsprechend befestigt bzw. abgesichert sind.
- Der CONCORD INTENSE Autositz muss auch unbesetzt mit den Sicherheitsgarten verankert werden, da er sonst bei einem Unfall weggeschleudert werden und zu Schäden an den Insassen führen können.
- Der CONCORD INTENSE Autositz ist nicht für Fahrzeuge mit Front-Airbag geeignet, sofern dieser nicht abgescheltet bzw. deaktiviert werden kann. Im Zweifelsfalle ist der zuständige Hersteller oder Vertriebshandler zurate zuziehen.

1 NÄHERE ANGABEN ZUM AUTOSITZ CONCORD INTENSE

Ihr Autositz CONCORD INTENSE wurde unter Berücksichtigung der neuesten Erkenntnisse im Bereich Sicherheit entwickelt und unter strengsten Testbedingungen erfolgreich geprüft. Er bietet Ihnen die folgenden Plus-Punkte:

Unterbringung im Auto:

• Durchführung der Sicherheitsgarte unterhalb der Sitzschale, sodass der Sitz auch in Pkw-Modellen mit kürzeren Gurten verankert werden kann. Außer dem hat das Kind so mehr Beinfreiheit.
• Blockierung des Fahrzeuggurtes für gute und stabilen Einbau.
• Die Sitzschale ist zur Verwendung mit einer ISO-FIX-Verankierungsbasis (Option)VBoreitet. In thisem Fall genugt ein einfaches Andrücken des Sitzes ohne ein Umlegen der Sicherheitsgurte zur Halterung.

Bequemlichkeit und Sicherheit für das Kind:

• Kopfstütze zur Absicherung des Kopfes.
• Die niedrigen Stellungen der Kopfstütze sind mit einem automatischen Ansteigen des Bodens verbunden, sodassich für das Kind eine mehr liegende Position ergibt, diealanders fur die ersten Lebensmonate angezeigtist, in denen das Kind beim aufrechten Sitzen oft nochSchwierigkeiten beim Atmen hat.
• Integrierte Fünf-Punkt-Sicherheitsgurte mit großerer Haltefläche, die die bei einem Unfall auf das Kind einwirkenden Belastungen better verteilen.
• Atmungsaktiv ausgeführte Sitzschale.
• Aufprallabsorbierendes Material für den gesamtten Bereich, der mit dem Kind in Kontakt kommt.

Bequemlichkeit für die Eltern:

• Höheneinstellung der Gurte durch einfachen Knopfdruck. Hierdurch erübrigt sich ein An und Ablegen der Haltebänder, wenn die Höhe der Gurte verstellt werden muss.
  PRO-FIX-Verankerungen, die sich auch für alle Fahrgestelle von CONCORD eiginnen.
• Tragebügel mit vier verschiedene Stellungen.
• Abziehbarer Sitzbezug.

HINWEISE ZUR AUFSTELLUNG DES AUTOSITZES

Eine korrekte Unterbringung des Autositzes in Ihrwagen ist von großer Bedeutung fur die Sicherheit des Kindes bei einem Unfall. Der Sitz solte möglichst immer auf der Rückbank untergebracht werden. Darüber hinaus solte nach Möglichkeit stets auch ein Erwachsener halten zur

Betreung befinden dem Kind sitzen. Die große Sicherheit ist gegeben, wenn der Kindersitz mittig auf der Rückbank untergebracht wird.

Sind Sie allein mit ihrem Kind unterwegs, sollen den Sie es ohne jeder Vernachlässigung des Straβenverkehrs stets im Auge gehalten. In diesen Fällen konnen Sie den Sicherheitssitz auf dem Beifahrersitz unterbringen. Voraussetzung ist hierbei jedoch, dass der Beifahrersitz KEINEN Airbag besetzt bzw. dass dieser in seiner Funktion DEAKTIWIERT wurde. Lassen Sie den Straβenverkehr niemals aus den Augen; wenn Ihr Kind ihre Aufmerksamkeit verlangt, halten Sie an und stellen Ihr Fahrzeug an einer sicheren Stelle ab.

2 EINSTELLUNGEN

Höheneinstellung der Schultergurte

Damit die Schultergurte des CONCORD INTENSE Autositzes maximale Sicherheit bieten, müssen sie der Höhe nach genau über den Schultern des Kindes zu liegen kommt. Zur Überprüfung dieser Einstellung das Kind aufrecht in den Autositz setzen. Die für die ersten Lebensmonate gedachten niedrigen Stellungen der Kopfstütze sind mit einem automatischen Ansteigen des Sitzbodens verbunden. Der CONCORD INTENSE Autositz ist mit einem besonder bequemen System zur Einstellung der Schultergurte ausgestattet. Es muss lediglich ein Knopf gedrückt und die Kopfstütze verstellt werden.

Der CONCORD INTENSE Autositz verfügbar über sechs verschiedene Schultergurthöhen. Zur Veränderung der Einstellung Knopf (06) in der Rückenlehne drucken und in die gewünschte Position verschieben.

10

Knopf (06) loslassen und Kopfstütze (03) in der nachsten Raststellung einrasten halten.

Durch ein Ziehen an der Kopfstütze deren korrekte Fixierung überprüfen.

ACHTUNG:

Wachstumsbedingt muss die Position der Schultergurteimmer wieder neu eingestellt werden.

Verstellung des Tragebügels

Der Tragebürger besitzt vier verschiedene Stellungen, die jeweils für verschiedene Zwecke zum Einsatz kommt:

Position 1:

Stabilität, der Griff verhindert das Umkippen der Babyschale, wenn diese auf einer ebenen Unterlage stehen.

Position 2:

Zwischenposition. In dieser Stellung liegt der Bügel in der Sitzschale.

Position 3:

Transportstellung und Position, in der der Sitz in ein CONCORD-Fahrgestell eingesetzt bzw. wieder entnommen werden kann.

Position 4:

AUTO. Zur Unterbringung im Pkw.Zur Verstellung der Bügelposition Hebel am Griff (12) betätigten und Bügel in die gewünschte Position bringen.

3 EINBAU DES AUTOSITZES IM WAGEN

Der CONCORD INTENSE Autositz muss GEGEN DIE FAHRT-richtUNG aufgestellt werden. Näheres hierzu unter „Hinweise zur Aufstellung des Autositzes".

Drei-Punkt-Gurte schlieben.

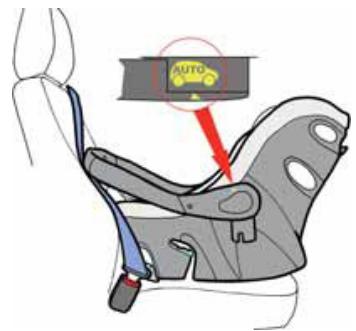

Autositz auf den Sitz des Wagens abstellen. Transportbügel (08) in Position AUTO, d.h. in seine vorderste Position bringen. Der Pfeil auf beiden Seiten muss auf den auf der Sitzschale angebrachten Pkw wiesen.

12

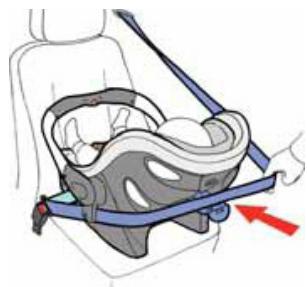

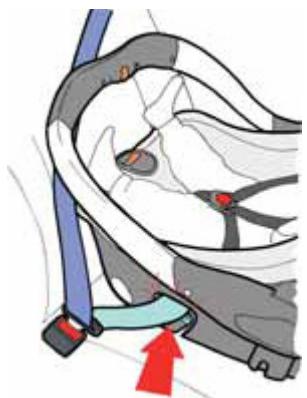

Fahrzeugbeckengurt in die beiden seitlichen hellblauen Gurtfürungen (01) an der unteren Vorderseite der Sitzschale legen.

Den im Wagen installierten Schultergurt hinter dem Sitz platzieren

Diesen Teil des Gurts spannen und Blockierklammer (02) schlieBen. AnschlieBend noch einmal die sichere Befestigung des Sitzes überprüfen.

Wird der Autositz anhand der ISO-FIX-Verankerungsbasis (Option) eingesetzt, sind die thisem System beiliegenden Hinweise zu beachten.

4 EINSETZEN DES KINDES IN DEN AUTOSITZ

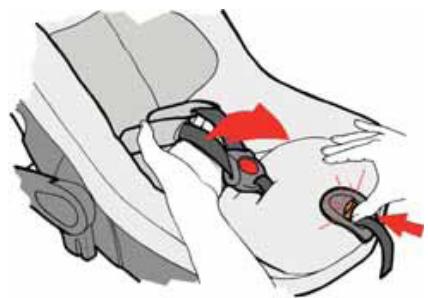

Haltegeschirr durch Ziehen an den Schultergurten bei gleichzeitiger Betätigung des Spannknopfes offen.

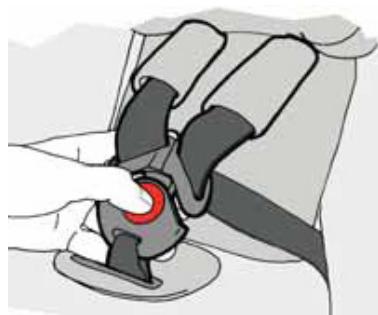

Verschluss (04) öffnen.

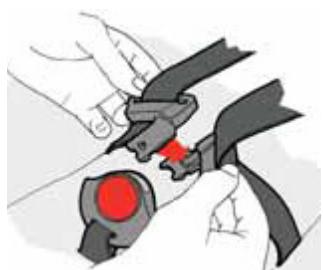

Das Kind in den Autositz setzen. Hierbei darauf aufchten, dass das Kind bei aufrechte Rucken ganz halten im Sitz sitzt. Die oberen Enden der Schnallen zusammen führen.

In das Schloss einführen hörbar einrasten.

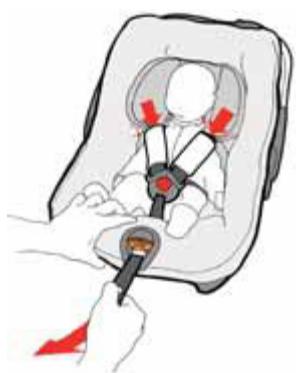

Schultergurte spannen durch Ziehen am Spanngurt (09).

5 VERWENDUNG DES CONCORD INTENSE AUTOSITZES AUF EINEM WAGENGESTELL

Der CONCORD INTENSE Autositz kann auch mit jedem anderen mit dem PRO-FIX-Verankerungssystem ausgestatteten CONCORD-Fahrgestell verwendet werden.

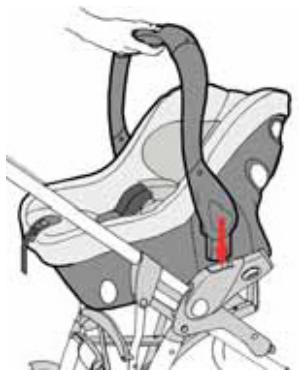

Zum Abnehmer des CONCORD INTENSE Autositzes den Knopf am Transportbügel (11) betätigten und Sitz nach oben abziehen.

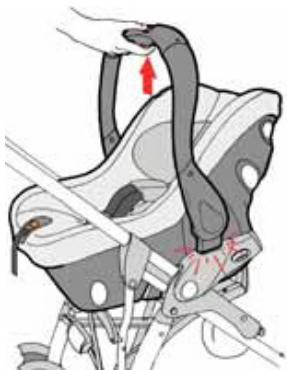

Zum Aufszen des Autositzes auf ein Fahrgestell die Kupplungsteile in die Aufnahme des Gestells einsetzen und Dort hörbar einrasten halten.

WARTUNG UND PFLEGE

Polstereinlagen bei nicht besettem Sitz nicht für langere Zeit der direkten Sonneneinstrahlung aussetzen.

Besser ist es, den Sitz abzudecken oder im Gepäckraum mitzuführen.

Plastikteile mit lauwarmem Seifenwasser reinigen und anschließend alle Einzelteile gut abtrocknen.

Die Polstereinlagen können zum Waschen herausgenommen werden. Gehen Sie hierzu wie folgt vor:

Sitzbezug der Sitzschale

Die sechs Gummibänder und die beiden unter der Kante der Sitzschale befindlichen Druckknöppe offen.

Den Verschluss durch die Öffnung ziehen.

Polster aus dem Spannknopfbereich hersausnahmen, anschließend Klettverschluss im mittleren Bereich öffnen und Polstereinlage nach oben abziehen.

Sitzbezug der Kopfstütze

Bezug im oberen Bereich beidseitig nach vorneziehen und anschließBen Bezug nach unten abziehen.

• Mit der Hand bei maximal 30^ waschen.

Zum erneuten Einsetzen der Polstereinlage in umgekehrter Reihenfolge vorgehen.

GARANTIE

Die Garantie beginnnt mit dem Zeitpunkt des Sitzerwerbs. Die Garantiedauer entspricht der jeweils im Endverbraucherland gültigen gesetzlichen Gewährleistungsfrist für den Verkauf von Kindersitzen. Inhaltlich umfasst die Garantie Nachbesserung, Ersatzlieferung oder Minderung nach Wahl des Herstellers. Die Garantie bezieht sich nur auf den Erstverwender. Im Falle eines Mangels kommt Garantierechte nur in Betracht, wenn der Defekt unverzüglich nach erstmaligem Auftreten dem Fachhändler angezeigt wurde. Kann der Fachhändler das Problem nicht lösen, so wird dieser das Produkt mit einer genaufen Beschreibung der Beanstandung sowie einem offiziellen Kaufbeleg mit Kaufdatum an den Hersteller zusückchicken. Der Hersteller übernimmt keine Haftung für Produkte, die nicht von ihm geliefert worden sind. Der

Garantieanspruch entfällt, wenn:

das Produkt verändert wurde.
- das Produkt nicht komplett mit dem Kaufbeleg innerhalb von 14 Tagen nach Auftreten des Mangels zum Händler zurückgebracht wird.
- der Defekt durch eine falsche Handhabung oder Wartung oder durch anderweitiges Verschulden des Verwenders entwickelten ist, insbesondere auch, wenn die Gebrauchsanweisung nicht beachtet wurde.
- Reparaturen am Produkt von Dritten ausgeführten wurden.
- der Defekt durch einen Unfallentstanden ist.
- die Seriennummer beschädigt oder entfernst wurde.

Veränderungen oder Verschlechterungen des Produkts, die durch den vertragsmaßigen Gebrauch herbeigeführt werden (Abnutzung) sind kein Garantiefall. Durch Leistungen des Herstellers im Garantiefall wird die Garantie nicht verlangert.

ENGLISH

PART LIST 20

Einbau- und Bedienungsanleitung

Concord GmbH // Industriestraße 25

95346 Stadtsteinach // Germany

Phone [phone] // Fax [phone]

[e-mail] // www.concord.de

IN 01/0309
