BEDIENUNGSANLEITUNG TEP 3800 THORENS

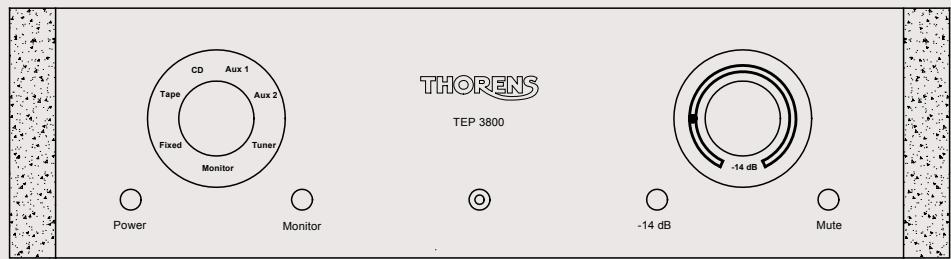

TEP 3800 Bedienungsanleitung User Manual Mode d’emploi

• Aux 1 Tape Aux 2 Fixed Tuner TEP 3800 -14 dB Monitor Power Monitor -14 dB Mute © 2007 Thorens Export Company AG, alle Rechte vorbehalten. Bedienungsanleitungen und Handbücher sind urhebrrechtlich geschützt. Das Kopieren, Vervielfältigen, Übersetzen oder Umsetzen in irgendein elektronisches Medium oder maschinell lesbare Form im Ganzen oder in Teilen ohne vorherige Genehmigung von Thorens ist nicht gestattet. Das Thorens Logo ist eine Marke der Thorens Holding AG. Die Verwendung des Logos für kommerzielle Zwecke ohne vorherige Genehmigung von Thorens kann einen Markenmissbrauch darstellen. Thorens übernimmt keine Gewähr für die Richtigkeit des Inhalts dieser Bedienungsanleitung. © 2007 Thorens Export Company Ltd, all rights reserved. Under the copyright laws, this manual may neither in whole, nor in part be copied, duplicated, translated or converted into an electronic media of any kind without the consent of Thorens. The Thorens logo is a trademark of Thorens Holding Ltd. Use for commercial purposes without the prior consent of Thorens may constitute trademark infringement. Thorens is not responsible for printing or clerical errors. © 2007 Thorens Export Company SA, tous droits réservés. Les modes d’emploi et les manuels sont protégés par la propriété intellectuelle et industrielle de Thorens. La traduction, la copie, la duplication ou la transformation par moyen électronique ou toute autre forme de reproduction partielle ou totale, sont interdits sans autorisation préalable de Thorens. Le logo Thorens est une marque de la Thorens Holding SA. L’utilisation de ce logo sans autorisation préalable de Thorens pour des raisons commerciales sera considérée comme une infraction à la propriété industrielle. La société Thorens ne pourra être tenue pour responsable du contenu, des erreurs ou des lacunes qui auraient pu se glisser dans ce mode d’emploi. Thorens Export Company AG, Im Huebel 1, CH-4304 Giebenach, Switzerland Tel: +41 (0) 61 813 03 36, Fax: +41 (0) 61 813 03 39, E-Mail: info@thorens.com www.thorens.com Deutsch Herzlichen Glückwunsch zum Kauf Ihres Thorens TEP 3800! Die Vorstufe TEP 3800 baut – ebenso wie die Endstufe TEM 3200 – auf einem völlig neuen, revolutionären Konzept auf. Fertigung und Montage des TEP 3800 erfolgen ausschließlich in Deutschland - dies garantiert höchste Qualität, auch noch nach Jahren. Bitte nehmen Sie sich einige Minuten Zeit, um diese Anleitung zu lesen. Sie enthält wichtige Hinweise, die Ihnen dabei helfen werden, das Gerät richtig anzuschließen und Beschädigungen zu vermeiden. Inhalt Sicherheitshinweise p. 4

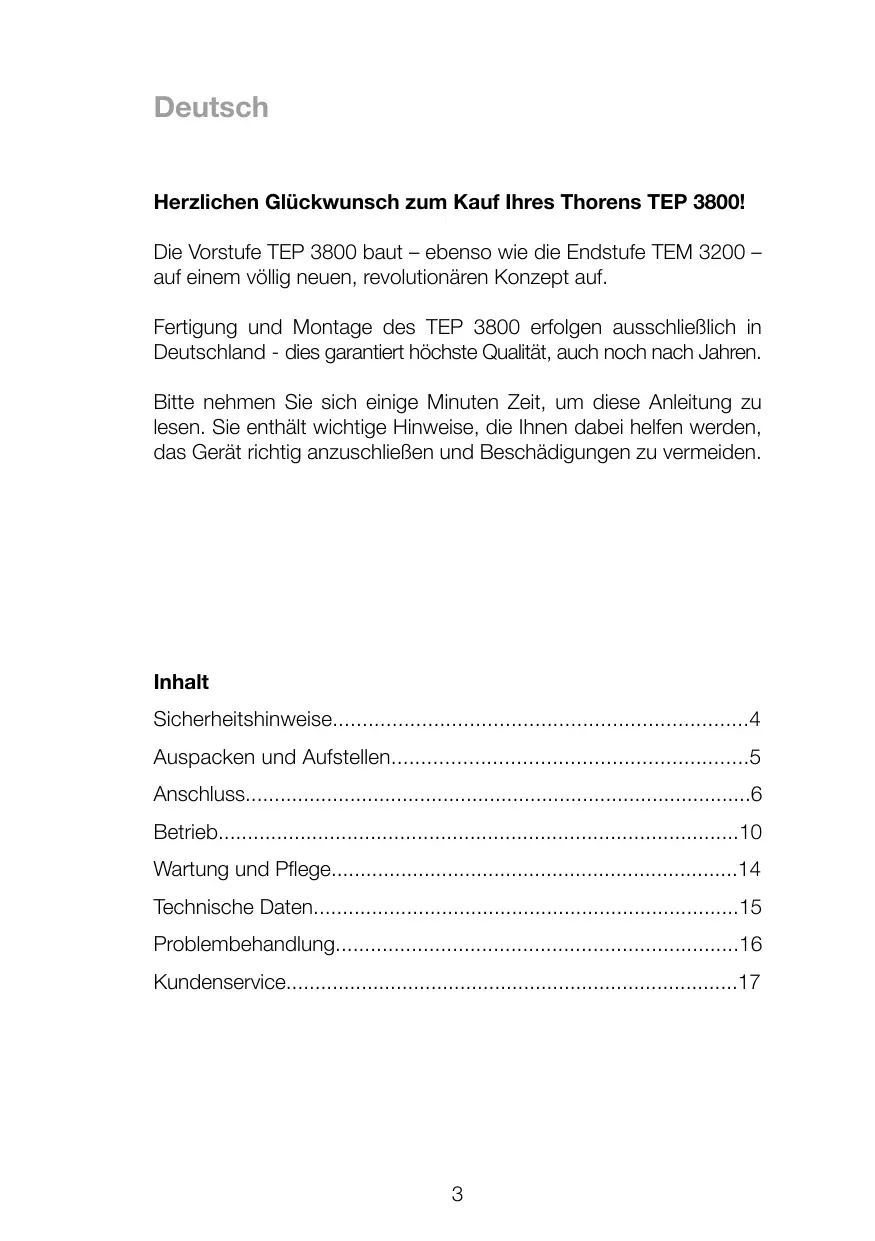

• Auspacken und Aufstellen p. 5
• Anschluss p. 6
• Betrieb p. 10
• Wartung und Pflege p. 14
• Technische Daten p. 15
• Problembehandlung p. 16
• Kundenservice p. 17

Sicherheitshinweise BITTE VOR DER ERSTMALIGEN INBETRIEBNAHME LESEN! Wir bestätigen, dass dieses Produkt den gültigen EG-Richtlinien zur Erlangung des CE-Zeichens entspricht. Die notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen. Hochspannung Lebensgefahr! VORSICHT Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. WARNUNG UM DER GEFAHR VON FEUER UND EINES ELEKTRISCHEN SCHLAGES VORZUBEUGEN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

ERLÄUTERUNG DER GRAFISCHEN SYMBOLE

Das Blitz-Symbol mit dem nach unten weisenden Pfeil im gleichseitigen Dreieck warnt vor “gefährlicher Spannung” im Gehäuseinneren, deren Höhe für eine Gefährdung von Personen durch einen Stromschlag ausreichend ist. Das Ausrufungszeichen innerhalb des gleichseitigen Dreiecks macht auf wichtige Bedienungs- und Wartungshinweise in der beiliegenden Bedienungsanleitung aufmerksam.

WICHTIG: ENTSORGUNG VON ELEKTROGERÄTEN DURCH

VERBRAUCHER IN PRIVATEN HAUSHALTEN IN DER EU Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass das Produkt nicht zusammen mit dem Restmüll entsorgt werden darf. Es obliegt daher Ihrer Verantwortung, das Gerät an einer entsprechenden Stelle für die Entsorgung oder Wiederverwertung von Elektrogeräten aller Art abzugeben (z.B. ein Werkstoffhof). Die separate Sammlung und das Recyceln Ihrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung trägt zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise recycelt werden, die keine Gefährdung für die Gesundheit von Mensch und Umwelt darstellt. Weitere Informationen darüber, wo Sie alte Elektrogeräte zum Recyceln abgeben können, erhalten Sie bei den örtlichen Behörden, Werkstoffhöfen oder dort, wo Sie das Gerät erworben haben. 2002/95/EC (RoHS) konform.

Auspacken und Aufstellen Nehmen Sie den TEP 3800 vorsichtig aus der Verpackung. Die Innenverpackung besteht aus Schaumformteilen, die einen sicheren Transport gewährleisten. Wir empfehlen Ihnen daher die gesamte Verpackung aufzubewahren. Lieferumfang: 1 x Thorens TEP 3800 1 x Fernbedienung inkl. Batterien 1 x landesspezifisches Netzkabel Stellen Sie den TEP 3800 auf einen festen, sicheren und ebenen Untergrund. Lassen Sie mindestens 10 cm Abstand zu allen Gegenständen hinter und über dem Gerät. Achten Sie unbedingt auf freie Luftzirkulation an der Unterseite des Gerätes. Blockieren Sie niemals die Lüftungsschlitze auf (oder unter) dem Gehäuse und stellen Sie keine Gegenstände auf dieses. Betreiben Sie den TEP 3800 niemals... in der Nähe von Heizungen, Heizkörpern oder anderen Wärmequellen an sehr kalten Orten an Orten, die starkem Schmutzbefall, Staub, mechanischen Vibrationen oder schlechter Belüftung ausgesetzt sind direkt neben Plattenspielern, da sonst im Plattenspieler Brummstörungen entstehen können.

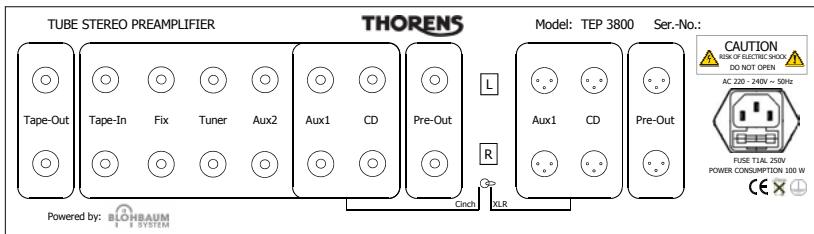

Anschluss Der TEP 3800 ist ein Vorverstärker, der entwickelt wurde, um die Signale unterschiedlicher Quellen in bestmöglicher Qualität für Endstufen (z.B. die Monoblöcke Thorens TEM 3200) aufzubereiten. Nehmen Sie sämtliche Anschlußarbeiten immer bei ausgeschalteter Vor-/Endstufe vor. Anschlüsse auf der Rückseite

XLR Powered by: Fix Das Eingangssignal wird mit festem Wert verstärkt, der Volumenregler wird dabei umgangen. Mithilfe dieses Eingangs können einer oder mehrere TEP 3800 an einen 5.1 oder 7.1 Surroundprozessor angeschlossen werden. Die Lautstärke wird in diesem Fall zentral über den Sourroundprozessor gesteuert. Tape-in Eingang zur Verwendung eines Tonbandgerätes als Signalquelle. Tape-out Ausgang zur Aufnahme auf ein Tonbandgerät.

Anschluss CD, Aux1, Aux2, Tuner Hochpegeleingänge zum Anschluss verschiedener Signalquellen. Die Eingänge CD und Aux1 stehen wahlweise als Cinch oder XLR Eingänge zur Verfügung. Mithilfe des Cinch/XLR-Umschalters auf der Rückseite kann die gewünschte Anschlussart der beiden Eingänge gewählt werden. Phono Der TEP 3800 besitzt keinen Phono-Eingang. Zum Anschluss eines Plattenspielers benötigen Sie daher einen zusätzlichen Phonovorverstärker (z.B. den Thorens TEP 302), welcher zwischen den Plattenspieler und einen beliebigen Hochpegeleingang geschlossen wird. Pre-out Ausgang zum Anschluss der Endstufe(n). Der TEP 3800 besitzt sowohl einen Cinch, als auch einen XLR Ausgang. Beide Ausgänge stehen gleichzeitig zur Verfügung, unabhängig von der Position des Cinch/XLR-Umschalters auf der Rückseite, welcher nur zur Umschaltung der Eingänge dient. Sofern die Endstufe einen XLR-Eingang besitzt, sollten Sie XLR verwenden, da das Signal so vollständig symmetrisch übertragen werden kann. Besitzt die Endstufe hingegen nur einen Cinch-Eingang, so sollten Sie auch am TEP 3800 den Cinch-Ausgang verwenden (verwenden Sie keinen XLR/Cinch-Adapter!).

Anschluss Dank des revolutionären Gegenparallel-Konzeptes erreicht der TEP 3800 eine extrem niedrige Ausgangsimpedanz von weniger als 1 Ohm (XLR-out) – ganz ohne Übertrager in direkter Kopplung und ohne Halbleiterunterstützung nur mit Röhren in der Ausgangsstufe. So können auch sehr lange oder hochkapazitive Verbindungskabel zur Endstufe angeschlossen werden, wobei die einmalige Transparenz und der musikalische Fluss der Wiedergabe gewahrt bleiben. Dadurch können z.B. Monoendstufen wie der Thorens TEM 3200 direkt neben die Lautsprecher platziert werden (Vorteil: kurze Lautsprecherkabel und bestmögliche Kontrolle der Lautsprecher). Die XLR-Ausgänge des TEP 3800 wurden zudem so konzipiert, dass professionelle Aktivlautsprecher (Studiomonitore) mit 600 Ohm Abschlussimpedanz mit exzellenter Qualität auch über lange Kabel angesteuert werden können. Der TEP 3800 verfügt über eine XLR-Steckerbelegung, die dem internationalen Studiostandard entspricht: Pin Konfiguration: Pin 1: Masse Pin 2: Plus (nicht invertiertes Signal) Pin 3: Minus (invertiertes Signal) Verwenden Sie niemals Kabel mit anderer Belegung! Um den Stecker aus der Buchse zu ziehen, drücken Sie auf die Lasche am oberen Ende der Buchse.

Anschluss Netzanschluss Stecken Sie das mitgelieferte 3-adrige Kaltgerätekabel in die Netzanschlussbuchse auf der Rückseite des Geräts ein. Benutzen Sie immer eine Wandsteckdose oder eine Steckdose einer Verlängerungsleiste. Verwenden Sie niemals den Anschluss an einem anderen HiFi-Gerät! Ziehen Sie den Netzstecker nur, wenn das Gerät zuvor ausgeschaltet wurde. Benötigte Netzspannung Siehe Geräterückseite. Schließen Sie den TEP 3800 keinesfalls an ein Stromnetz mit anderer Spannung an, da das Gerät hierdurch schwer beschädigt werden kann! Leistungsaufnahme Die Leistungsaufnahme beträgt ca. 100 W. Bitte beachten Sie auch die Angabe auf dem Typenschild des Gerätes. Bitte verwenden Sie niemals Verlängerungskabel oder Adapter, die für die Leistungsaufnahme des TEP 3800 nicht geeignet sind.

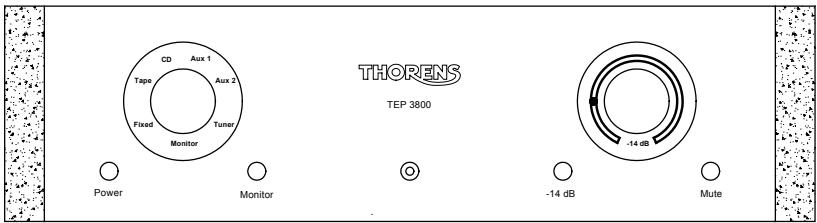

Betrieb Bedienelemente (Frontseite)

Aux 1 Tape Aux 2 Fixed Tuner TEP 3800 -14 dB Monitor Power -14 dB Monitor Mute Ein-/Ausschalter und Betriebsanzeige Durch Drücken des Ein-/Ausschalters (Power) wird der TEP 3800 eingeschaltet. Der blaue THORENS Schriftzug leuchtet auf und die Volumenanzeige blinkt während des Hochfahrens. Sobald die Volumenanzeige dauerhaft leuchtet, ist das Gerät betriebsbereit. Durch erneutes Drücken des Ein-Ausschalters (Power) wird das Gerät wieder ausgeschaltet. Der TEP 3800 benötigt ungefähr zwei bis drei Minuten bis er vollständig hochgefahren und betriebsbereit ist! Wichtiger Hinweis zum Dauerbetrieb Dank der vollautomatischen Regelung sämtlicher Arbeitspunkte und der vollständigen DC-Kopplung aller Verstärkerstufen arbeitet der TEP 3800 schon nach wenigen Minuten Betriebszeit mit den optimalen Parametern. Es somit weder notwendig, noch empfehlenswert, den TEP 3800 ständig eingeschaltet zu lassen. Der Dauerbetrieb führt zu vorzeitigem Verschleiß der Bauteile (insbesondere der Röhren) und verkürzt damit die Lebensdauer des Geräts. Durch den erhöhten Stromverbrauch beim Dauerbetrieb wird zudem die Umwelt unnötig belastet.

Betrieb Quellenauswahl Der gewünschte Eingangskanal kann mithilfe des Quellenauswahlschalters ausgewählt werden. Vor-/Hinterbandschalter (Monitor) Durch Drücken des Monitor-Schalters können Sie auf das Signal zugreifen, welches sich am Tape-in befindet (Hinterbandkontrolle). Erneutes Drücken kehrt zum Signal der gewählten Quelle zurück. Diese Funktion kann zur Überprüfung einer laufenden Aufnahme oder zur Einschleifung eines externen Geräts verwendet werden. Im Tonstudio kann sie zur Einschleifung eines Hallgeräts oder eines Soundprozessors von Nutzen sein. Volumenregler Die Lautstärke kann über den Volumenregler stufenlos eingestellt werden. Der Stand des Reglers wird mittels präzise projezierten Lichtspottes vollständig analog angezeigt. -14 dB Mit diesem Schalter wird der Regelbereich für „laute“ Quellen wie z.B. CD-Player deutlich erweitert. Der meistgenutzte mittlere Lautstärkebereich wird herausgezoomt, so dass eine sehr feinfühlige Einstellmöglichkeit der Lautstärke auch bei Nutzung der Fernbedienung gegeben ist. Dies ist insbesondere bei niedrigen Hörlautstärken oder sehr lauten Signalquellen von Vorteil. Mute Durch einmaliges Drücken des Mute-Schalters werden die Ausgänge des TEP 3800 stumm geschaltet. Der Tape-out hingegen bleibt aktiv, so dass Aufnahmen auch durchgeführt werden können, während sich das Gerät im Mute-Modus befindet.

Betrieb Wiedergabe und Aufnahme von Tonbändern Wiedergabe: Wählen Sie den Tape Eingang. Sie hören das Ausgangssignal des Tonbandgeräts, welches am Tape-in anliegt. Aufnahme: Wählen Sie den gewünschten Kanal. Das Signal liegt automatisch am Tape-out an und kann über den Eingang des Tonbandgeräts aufgezeichnet werden. Mit Hilfe des Monitor-Schalters können Sie die Aufnahmequalität kontrollieren: Taste nicht gedrückt: Sie hören die Signalquelle (Vorbandkontrolle). Taste gedrückt: Sie hören die gerade laufende Aufnahme (Hinterbandkontrolle). Die Umschaltung erfolgt ohne Beeinflussung der laufenden Aufnahme. Wiedergabe von Schallplatten Zur Wiedergabe von Schallplatten benötigen Sie einen speziellen Phonovorverstärker (z.B. den Thorens TEP 302), da die Wiedergabe sonst zu leise und verzerrt erfolgt.

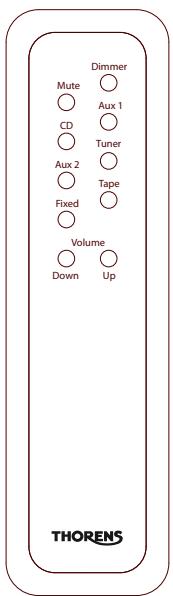

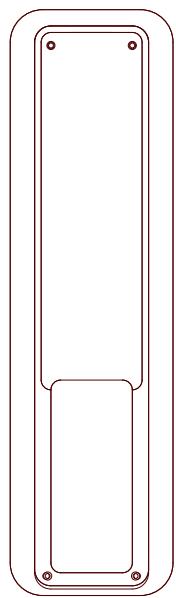

Betrieb Fernbedienung Dimmer Mute Aux 1 Tuner Aux 2 Tape Fixed Volume Down

Mit der Fernbedienung können Sie Quellenauswahl und Lautstärke (Vol +/-) steuern, sowie das Gerät stumm schalten (Mute). Zusätzlich kann über die Fernbedienung die Helligkeit der Anzeigen eingestellt werden. Durch mehrmaliges Drücken der Dimmer-Taste wird die Helligkeit in 5 Stufen reguliert (von ganz aus bis sehr hell). Um unnötigen Stromverbrauch zu vermeiden und die Umwelt zu schonen, wurde auf eine Stand-By Funktion verzichtet. Das Ein- und Ausschalten des TEP 3800 erfolgt deshalb direkt am Gerät und nicht über die Fernbedienung. Batteriewechsel Lösen Sie die vier Schrauben auf der Unterseite der Fernbedienung und entfernen Sie die Abdeckung. Sie können nun die Batterien ersetzen (2 x Typ AAA), achten Sie dabei auf die korrekte Polarität. Hinweis: Leere Batterien gehören nicht in den Hausmüll!

Wartung und Pflege Reinigung Der TEP 3800 benötigt keine spezielle Pflege. Die Chromblende kann mithilfe eines Glasreinigers von Fingerabdrücken befreit und mit einem weichen, glatten Tuch nachpoliert werden. Die Seitenwangen können ebenfalls mit Glasreiniger und einem weichen Tuch abgerieben werden. Verwenden Sie kein Benzin, Alkohol oder andere leichtflüchtige Substanzen zur Reinigung und achten Sie darauf, dass niemals Reinigungsflüssigkeit in das Innere des Geräts gelangt! Röhrentausch Dank der besonders schonenden und automatisch kontrollierten Arbeitsweise im TEP 3800 kann unter normalen Bedingungen mit einer Lebensdauer der Röhren von mehr als 20 Jahren gerechnet werden. Gleichwohl sind im Falle eines Defektes oder einer Fehlfunktion Ersatzröhren verfügbar. Ebenso wie die im Gerät eingesetzten Röhren werden auch diese mit speziellen Prüfvorrichtungen ausgemessen und paarweise selektiert. Weitere Informationen entnehmen Sie bitte den Service- und Garantiebedingungen. Die im TEM 3800 eingesetzten Röhren dürfen nicht gegen ähnliche oder vermeintlich pin-kompatible Typen ausgetauscht werden, da hierdurch das Gerät zerstört werden kann!

HOCHSPANNUNG. ÖFFNEN SIE NIEMALS DAS

GEHÄUSE. ES DROHT LEBENSGEFAHR! Unauthorisiertes Öffnen des Gehäuses sowie Reparaturen und Modifikationen durch nicht authorisertes Personal, können zum Verlust sämtlicher Garantieansprüche führen.

Technische Daten System Vorverstärker Verstärkungsfaktor 16 dB 16 dB 16 dB 16 dB XLR → Cinch XLR → XLR Cinch → Cinch Cinch → XLR Frequenzgang 2,5 Hz - 600 kHz, +0/-3 dB 0,7 Hz - 600 kHz, +0/-3 dB 0,7 Hz - 300 kHz, +0/-3 dB XLR-out, Last = 600 Ohm XLR-out, Last = 10 kOhm Cinch-out, Last = 10 kOhm Ausgangsimpedanz < 1 Ohm < 60 Ohm XLR-out Cinch-out Signal-Rauschabstand > 98 dB, bezogen auf 1 V Ausgangspegel A-Bewertet nach DIN > 96 dB, bezogen auf 1 V Ausgangspegel A-Bewertet nach DIN XLR-out Cinch-out Zoom-Funktion „-14dB“ annähernd doppel logarithmisch Reglerfunktion Pegelabsenkung bei Stellung des Volumenreglers entsprechend Gesamtverstärkung = 1fach: -14 dB; Pegelabsenkung bei voll aufgedrehtem Volumenregler: 0 dB Anzahl der Eingänge 6, davon 2 wahlweise XLR oder Cinch (CD und Aux1) Ausgänge 1 x XLR 1 x Cinch 1 x Tape-out (Cinch) Netzanschluss landesspezifisch; siehe Geräterückseite Leistungsaufnahme 100 W kein Stand-by Abmessungen (BxHxT) 450 x 120 x 360 mm 17,7 x 4,7 x 14,2 " Gewicht (netto) 12,0 kg (26,5 lbs) Hergestellt in Deutschland Alle Angaben sind typisch. Technische Änderungen vorbehalten.

Problembehandlung Problem: Die Vol.-LED blinkt während des Betriebes (hell/ dunkel). Gehen Sie wie folgt vor: Prüfen Sie, ob Mute aktiviert ist. Schalten Sie das Gerät andernfalls mittels des Ein-/Ausschalters (Power) aus und prüfen Sie, ob ein Kurzschluß, bzw. eine versehentliche Erdung an den Ausgängen vorliegt. Die Vorstufe schaltet sich darüber hinaus auch bei einer kurzzeitigen Unterbrechung der Netzspannung ab. Warten Sie in jedem Fall mindestens eine Minute bevor Sie den TEP 3800 wieder einschalten. Sollte die Schutzschaltung unmittelbar wieder eingreifen, schalten Sie das Gerät aus und kontaktieren Sie Ihren Fachhändler. Problem: Der TEP 3800 fährt nicht hoch, bzw. es vergeht sehr viel Zeit bis das Gerät betriebsbereit ist. Ursache: Um ein langes Röhrenleben zu gewährleisten, ist der TEP 3800 mit einer Soft-Start Funktion ausgerüstet. Diese fährt die Röhrenheizung und -spannung langsam hoch und führt während dessen mehrere Parametertests durch, erst wenn alle Test mit positivem Ergebnis durchgeführt wurden, werden die Ausgänge freigeschaltet. Dieser Prozess kann insgesamt zwei bis drei Minuten dauern. Sollte das Gerät auch lange nach dieser Zeit nicht hochgefahren sein, prüfen Sie, ob möglicherweise die Schutzschaltung aktiviert wurde (siehe oben). Andernfalls kontaktieren Sie bitte Ihren Fachhändler. Problem: Eine Signalquelle ist am CD oder AUX1 Eingang angeschlossen, der TEP 3800 gibt jedoch trotz Auswahl des passenden Kanals und aufgedrehtem Volumenregler kein Signal von sich. Ursache: Die Eingänge CD und AUX1 sind sowohl zum Anschluss von Geräten über XLR oder Cinch geeignet. Die passende Anschlussart kann mithilfe des Cinch/XLR-Umschalters auf der Rückseite eingestellt werden. Ist die falsche Anschlussart eingestellt so wird kein Signal ausgegeben.

Problembehandlung Problem: Ein Gegenstand oder Flüssigkeit ist in das Gehäuse des TEP 3800 gelangt. Gehen Sie wie folgt vor: Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Kontaktieren Sie Ihren Fachhändler. Wenden Sie sich im Falle eines Defekts oder einer Fehlfunktion des Verstärkers bitte an Ihren Fachhändler oder Vertrieb. Versuchen Sie keinesfalls das Gerät selbst zu reparieren! Kundenservice Ihr Fachhändler oder Vertrieb sind jederzeit kompetente Ansprechpartner, die Ihnen bei sämtlichen Fragen rund um Ihr Thorens Produkt gerne zur Verfügung stehen. Sie können Thorens auch direkt kontaktieren: Thorens Export Company AG Im Huebel 1, CH-4304 Giebenach, Schweiz www.thorens.com, info@thorens.com Bitte kontaktieren Sie im Garantiefall immer zuerst Ihren Fachhändler oder Vertrieb! Weitergehende Service Informationen www.thorens.com/de
