MODE D'EMPLOI TEP 3800 THORENS
© 2007 Thorens Export Company SA, tous droits réservés.
Les modes d'emploi et les manuels sont protégés par la propriété intellectuelle et industrielle de Thorens. La traduction, la copie, la duplication ou la transformation par moyen électronique ou toute autre forme de reproduction partielle ou totale sont interdits sans autorisation préalable de Thorens.
Le logo Thorens est une marque de la Thorens Holding SA. L'utilisation de ce logo sans autorisation préalable de Thorens pour des raisons commerciales sera considérée comme une infraction à la propriété industrielle.
La société Thorens ne pourrait être tenue pour responsable du contenu, des erreurs ou des lacunes qui auraient pu se glisser dans ce mode d'emploi.
Thorens Export Company AG, Im Huebel 1, CH-4304 Giebenach, Switzerland Tel: +41 (0) 61 813 03 36, Fax: +41 (0) 61 813 03 39, E-Mail: info@thorens.com www.thorens.com

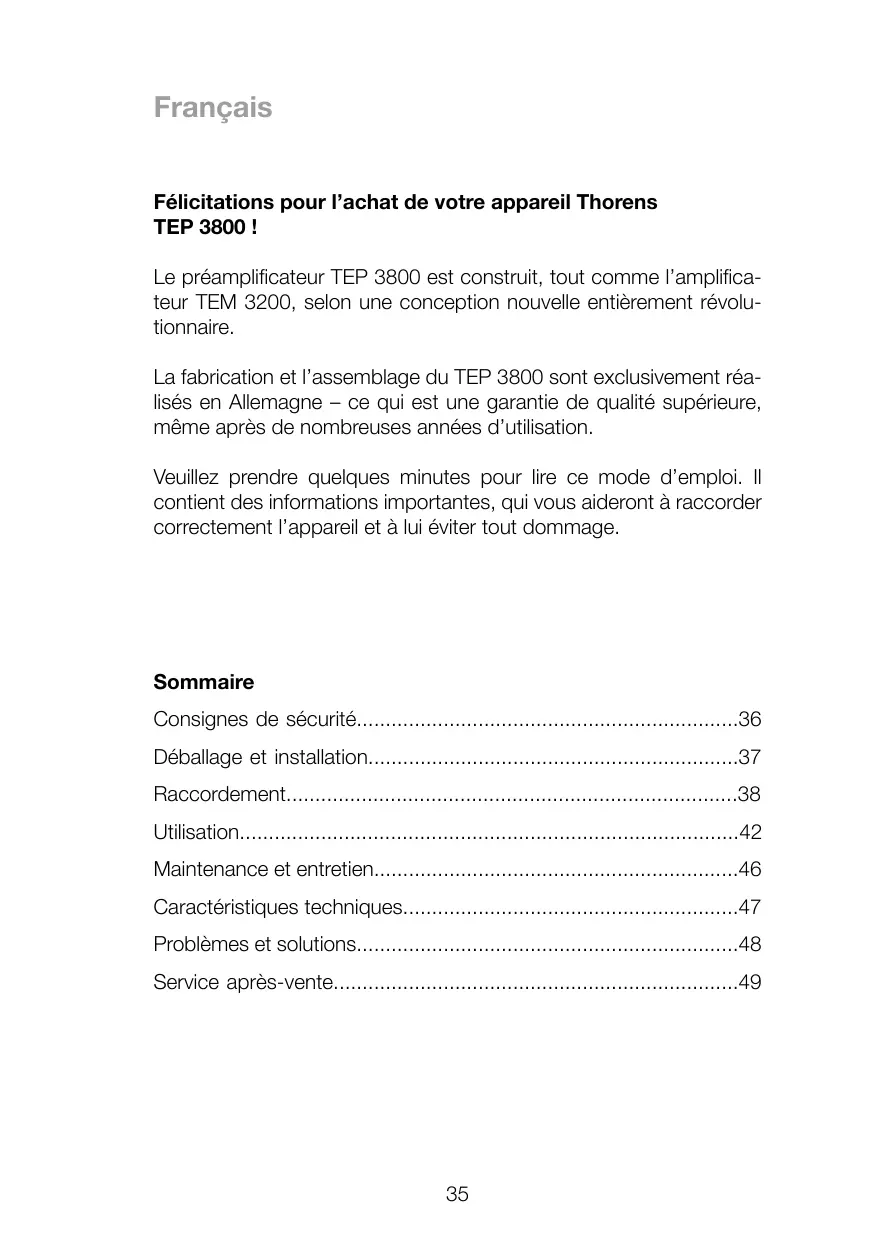

Félicitations pour l'achat de votre appareil thorens TEP 3800!
Le préamplificateur TEP 3800 est construit, tout comme l'amplificateur TEM 3200, selon une conception nouvelle entière révolutionnaire.
La fabrication et l'assemblage du TEP 3800 sont exclusivement réalisés en Allemagne - ce qui est une garantie de qualité supérieure, même après de nombreuses années d'utilisation.
Veuillez prendre quelques minutes pour lire ce mode d'emploi. Il contient des informations importantes, qui vous aideront à raccorder correctement l'appareil et à lui éviter tout dommage.
Sommaire
Consignes de sécurité 36
Déballage et installation. 37
Raccordement. 38
Utilisation. 42
Maintenance et entretien. 46
Caractéristiques techniques. 47
Problèmes et solutions. 48
Service après-vente. 49
A LIRE attentivement avant la première mise en service !
Haute tension. Danger de mort!
Nous confirmons que ce produit est conforme aux directives européennes en vigueur pour l'obtention de la marque CE. Les essais nécessaires ont été effectués avec un résultat positif.
Attention
Le châssis de l'appareil ne doit pas être ouvert. Aucune pièce nécessitant un entretien de la part de l'utilisateur ne se trouve à l'intérieur de l'appareil.
Avertissement
POUR EVITER TOUT RISQUE D'INCENDIE ET DE CHOC ELECTRIQUE, L'APPAREIL NE DOIT PAS ETRE EXPOSE A LA PLUIE ET A L'HUMIDITE.
Explication des symboles graphiques
Le symbole éclair avec flèche vers le bas dans le triangle avertit de la présence de tension électrique à l'intérieur de l'appareil, dont le niveau est suffisant pour présenter un danger de choc électrique pour les personnes.
Le point d'exclamation à l'intérieur du triangle indique des instructions importantes de commande et d'entretien figurant dans le présent mode d'emploi.
Important : elimination d'appareils electriques par les utilisateurs particulers residant dans la ce
Ce symbole, figurant sur le produit ou sur son emballage, indique que ce produit ne doit pas être éliminé avec les ordures ménagères. Il est de votre responsabilité de remettre ce produit à une entreprise d'élimination ou de recyclage d'appareils électriques de tous types (par ex. une décharge spécialisée). La collecte sélective et la réutilisation de tous vos anciens appareils électroniques à l'occasion de leur élimination contribuent à la protection de l'environnement et assurent qu'ils soient recyclés de manière à éviter de porter atteinte à la santé humaine et à la protection de la nature. Pour obtenir de plus amples informations sur les dépôts et le recyclage des appareils électroniques usagés, adressez-vous aux autorités locales, aux déchetteries ou au distributeur qui vous a vendu cet appareil.
Conforme 2002/95/EC (RoHS).
Déballage et installation
Sortez prudemment le TEP 3800 de son emballage. La protection interieure se compose de pièces moulées en mousse, qui assurent un transport en toute sécurité. C'est pourquoi, nous vous recommandons de conserver l'ensemble de l'emballage.
1 x Thorens TEP 3800 1 x télécommande avec piles 1 x cordon secteur spécial pays utiliser
Posez le TEP 3800 sur un support stable et sûr. Veillez à une distance d'au moins 10 cm par rapport aux autres appareils placés sur les côtés et au-dessus du préamplificateur. Veillez absolument à une libre circulation d'air par le dessous de l'appareil.
Ne recouvrez jamais les fentes d'aération situées sur le dessus (ou le dessous) de l'appareil et ne déposez aucun objet sur celui-ci.
N'utilisez jamais le TEP 3800...
près d'appareils de chauffage, de radiateurs ou autres sources de chaleur
Dans des endroits très froids
Dans des endroits qui sont exposés aux salissures, à la poussière, aux vibrations mécaniques et à une mauvaise aération
directement à côté de platines, car celles-ci pourraient produire des bourdonnements
Raccordement
Le TEP 3800 est un préamplificateur qui a été développé pour traiter avec la meilleure qualité possible des signaux en provenance de différentes sources, destinés aux amplificateurs de puissance (par ex. les monoblocs Thorens TEM 3200).

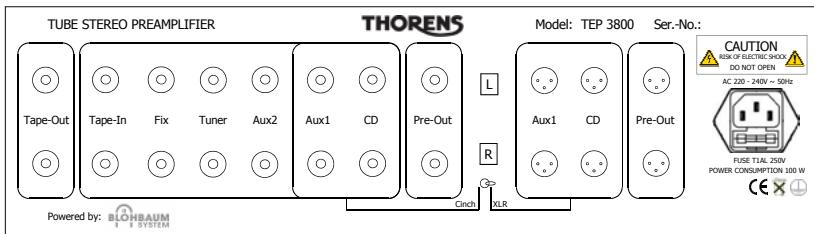

Raccordements en façade arrière
Le signal d'entrée est amplifié à une valeur fixe, le réglage de volume est contourné. À l'aide de cette entrée, on peut raccorder un ou plusieurs TEP 3800 à un processeur surround 5.1 ou 7.1. Dans ce cas, le volume est piloté de façon centrale par le processeur surround.
Entrée pour l'utilisation d'un magnétophone comme signal d'entrée.
Sortie pour enregistrement sur un magnétophone.
CD, AUX1, AUX2, Tuner
Entrées de haut niveau pour le raccordement de différentes sources de signal. Les entrées CD et Aux1 sont disponibles, au besoin, en entrée Cinch ou XLR. À l'aide du commutateur inverseur Cinch/XLR situé en façade arrière, on peut sélectionner le type de raccordement souhaité des deux entrées.
Le TEP 3800 ne possède pas d'entrée phono. C'est pourquoi vous avez besoin d'un préamplificateur phono supplémentaire pour le raccordement d'une platine (par ex. le Thorens TEP 302), qui est raccordé entre la platine et une entrée quelconque de haut niveau.
Sortie pour le raccordement du ou des amplificateurs de sortie. Le TEP 3800 possède une sortie Cinch, mais aussi une sortie XLR. Les deux sorties sont disponibles simultanément, indépendamment de la position du commutateur inverseur Cinch/XLR situé sur la façade arrière, qui ne sert qu'à la commutation des entrées.
Si l'amplificateur de puissance est équipé d'une entrée XLR, vous devriez utiliser XLR, car le signal peut alors être transmis entièrement symétriquement. Si, par contre, l'amplificateur de puissance ne possède qu'une entrée Cinch, vous devriez alors aussi utiliser la sortie Cinch du TEP 3800. (n'utilisez pas d'adaptateur XLR/Cinch!)
Raccordement
Grâce au révolutionnaire concept contre-parallèle, le TEP 3800 atteint une impédance de sortie extrêmement faible inférieure à 1 Ohm (XLR-out) entièrement sans traducteur, en couplage direct et sans l'assistance de semiconducteurs, seulement avec des tubes dans l'étage de sortie. On peut ainsi raccorder des câbles très longs ou de capacité élevée à l'étage de sortie, tout en réservant toute la transparence et la musicalité du flux de la reproduction. Ceci permet par exemple, de placer des amplificateurs de sortie mono comme le Thorens TEM 3200 directement à côté des haut-parleurs (avantage : câbles de haut-parleurs courts et meilleur contrôle possible des haut-parleurs).
D'autre part, les sorties XLR du TEP 3800 ont été conçues de façon à ce que des haut-parleurs actifs professionnels (studiomoneurs) avec impédance de sortie de 600 Ohm puissent être pilotés avec une excellente qualité, même en utilisant des câbles de grande longueur.
Le TEP 3800 dispose d'une affectation de broches XLR correspondant au standard studio international :
Affectation des broches : broche 1 : masse
broche 2: plus (signal non inversé)
broche 3: moins (signal inversé)
N'utilisez jamais des câbles avec une autre affectation des broches!
Pour retirer la fiche de la prise, appuyez sur la languette à l'extrémité supérieure de la prise.
Raccordement au secteur
Insérez l'extrémité du câble secteur à trois conducteurs livré dans la prise secteur à l'arrière de l'appareil. Utilisez toujours une prise murale ou une prise de prolongateur. Ne raccordez jamais l'appareil à un autre appareil HiFi!
Ne retirez la fiche secteur que lorsque l'appareil a été préalablement mis hors tension.
Tension secteur nécessaire
Voir au dos de l'appareil. Ne raccordez en aucun cas le TEP 3800 à un réseau secteur ayant une tension différente, cela pourrait provoquer de graves dommages à l'appareil !
Puissance absorbée
La puissance absorbée est d'environ 100 W. Veuillez aussi respecter les données mentionnées sur la plaquette signalétique de l'appareil.
N'utilisez jamais des câbles prolongateurs ou des adaptateurs qui ne correspondent pas à la puissance absorbée par le TEP 3800.

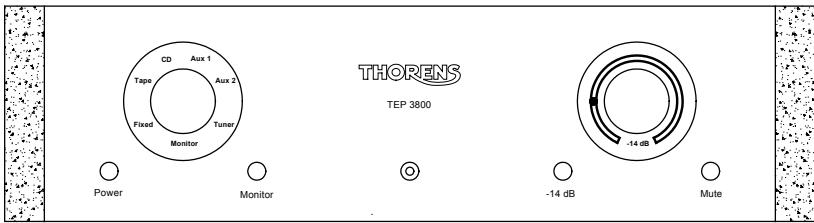

Commutateur marche/arrêt et voyant de mise sous tension
La mise en marche du TP 3800 s'obtient à l'aide du commutateur Marche/Arrêt (Power). Le logo bleu THORENS s'allume et l'indicateur de volume clignote pendant la montée en température. Dès que l'indicateur de volume s'arrête de clignoter, l'appareil est opérationnel. Un nouvel appui sur le bouton Marche/Arrêt (Power) met l'appareil hors tension.
Information importante pour une utilisation continue :
Grâce à la régulation entièrement automatique de tous les points de travail et du couplage DC complet de tous les étages d'amplification, le TP 3800 travaille avec des paramètres optimaux, déjà après quelques minutes de fonctionnement. En conséquence, il n'est ni nécessaire ni recommandé de laisser le TP 3800 en permanence sous tension. L'utilisation continue conduit à une usure prématurée des composants (en particulier des tubes) et réduit donc la durée de vie de l'appareil. L'augmentation de la consommation de courant en fonctionnement continu pèse inutilement sur la qualité de l'environnement.
Sélection des sources
Le canal d'entrée souhaité peut être sélectionné à l'aide du sélecteur de sources.
Commutateur de monitoring (monitor)
En appuyant sur le bouton Monitor vous pouvez accéder au signal, qui se trouve au tape-in (contrôle aval immédiat du signal). Un nouvel appui renvoie au signal de la source sélectionnée.
Cette fonction peut être utilisée pour le contrôle d'un enregistrement en cours ou pour le bouclage d'un appareil externe. Dans un studio d'enregistrement, elle peut être utile pour l'insertion d'un générateur de réverbération ou d'un processeur de son.
Réglage du volume
Le volume peut être réglé de façon continue par le bouton de réglage du volume. La position du réglage est affichée de façon entièrement analogique par des points lumineux projetés avec précision.
Avec ce commutateur, la plage de réglage peut être nettement étendue, pour des sources «élevées» comme par exemple celles des lecteurs de CD. La plage centrale de volume la plus souvent utilisée est littéralement zoomée, de façon à ce qu'un réglage très sensible du volume soit également possible avec l'utilisation de la télécommande. Ceci est un avantage, particulièrement pour de faibles niveaux sonores d'écoute ou pour les sources de signal très élevées.
Mute
En appuyant une fois sur le commutateur Mute, toutes les sorties du TEP 3800 sont mises en sourdine. Par contre le Tape-out reste actif, afin que des enregistrements puissent être effectués, même lorsque l'appareil se trouve en mode Mute.
Reproduction et enregistrement de bandes sonores
Reproduction : sélectionnez l'entrée Tape. Vous entendez le signal de sortie du magnétophone, qui est présent sur Tape-in.
Enregistrement : sélectionnez le canal souhaité. Le signal est automatiquement transmis sur Tape-out et peut être enregistré à l'entrée du magnétophone.
Vous contrôler la qualité de l'enregistrement avec le commutateur Monitor:
Bouton non enfoncé : vous écoutez la source du signal (contrôle amont). Bouton enfoncé : vous écoutez l'enregistrement en cours (contrôle aval).
La commutation se fait sans aucune influence sur l'enregistrement en cours.
Reproduction de disques
Pour la reproduction de disques vous aurez besoin d'un préamplificateur phono spécial (par exemple le Thorens TEP 302), car la reproduction serait trop faible et affectée de distorsions.

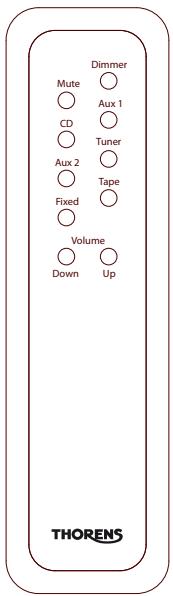

- Télécommande
Avec la télécommande, vous pouvez commander la sélection des sources et le volume (Vol +/-), ainsi que mettre l'appareil en sourdine (Mute). De plus, la télécommande peut régler la luminosité des afficheurs. La luminosité peut être réglée à cinq niveaux en appuyant plusieurs fois sur la touche Dimmer (de complètement éteint à très clair).
Pour éviter une consommation électrique inutile et épargner l'environnement, on a renoncé à la fonction Stand-By. C'est pourquoi, la mise en Marche et l'Arrêt du TEP 3800 s'effectue directement sur l'appareil et non via la télécommande.

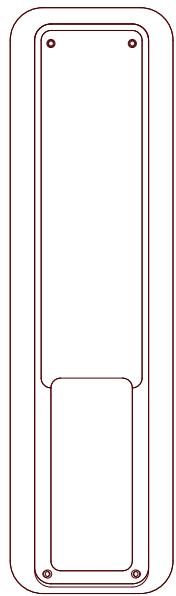

Remplacement des piles
Desserrez les quatre vis situées à l'arrière de la télécommande et retirez le couvercle. Vous pouvez maintenant replacer les piles (2 x Type AAA), veuillez à la bonne polarité des piles. Les piles usagées ne doivent pas être jetées avec les déchets ménagers!
Nettoyage
Le TEP 3800 ne nécessite aucun entretien particulier. On peut retirer les traces de doigts sur la surface chromée avec un produit de nettoyage pour vitres et le polir à l'aide d'un chiffon doux et lisse. Les faces latérales peuvent également être nettoyées avec un produit nettoyant pour vitres et un chiffon doux.
N'utilisez pas d'essence, d'alcool ou d'autres substances volatiles pour le nettoyage et veillez à ce qu'aucun liquide de nettoyage ne pénétre à l'intérieur de l'appareil !
Remplacement des tubes
Grâce au mode de travail avec contrôle automatique maintenant les composants du TEP 3800, on peut dans des conditions normales d'utilisation, compter sur une durée de vie des tubes de plus de 20 ans. En cas de défaut ou de dysfonctionnement, des tubes de rechange sont disponibles. Tout comme les tubes installés d'origine dans l'appareil, ces derniers sont également testés et apairés à l'aide d'instruments de contrôle spéciaux. Vous trouvez de plus amples informations dans nos conditions de garantie et de service après-vente.
Les tubes montés dans le TEM 3800 ne doivent pas être remplacés par des tubes avec brochage de type similaire ou prétendument compatible, car cela pourrait détruire l'appareil!
HAUTE TENSION. N'OUVREZ JAMAIS LE CHASISS DE L'APPAREIL. DANGER DE MORT!
L'ouverture non autorisée de l'appareil, ainsi que des réparations ou des modifications effectuées par du personnel non autorisé peuvent entraîner la perte de tout recours à garantie.
| Système | Préamplificateur |
| Facteur d'amplification | |
| XLR→ Cinch | 16 dB |
| XLR→ XLR | 16 dB |
| Cinch→ Cinch | 16 dB |
| Cinch→ XLR | 16 dB |
| Plage de fréquence | |
| XLR-out, Load = 600 Ohm | 2,5 Hz - 600 kHz, +0/-3 dB |
| XLR-out, Load = 10 kOhm | 0,7 Hz - 600 kHz, +0/-3 dB |
| Cinch-out, Load = 10 kOhm | 0,7 Hz - 300 kHz, +0/-3 dB |
| Impédance de sortie | |
| XLR-out | < 1 Ohm |
| Cinch-out | < 60 Ohm |
| Rapport signal-bruit | |
| XLR-out | > 98 dB, pour 1 V niveau de sortie |
| A-Evalué selon DIN | |
| Cinch-out | > 96 dB, pour 1 V niveau de sortie |
| A-Evalué selon DIN | |
| Fonction Zoom -14dB | |
| Fonction régulation | proche double logarithme |
| Baisse de niveau pour réglage de volume correspondant à l' amplification = 1 cran -14 dB; baisse de niveau pour réglage de volume à fond : 0 dB | |
| Nombre d'entrées | 6, dont 2 au besoin XLR ou Cinch (CD et Aux1) |
| Sorties | 1 x XLR |
| 1 x Cinch | |
| 1 x Tape-out (Cinch) | |
| Secteur | Spécifique pays d'utilisation; voir au dos de l'appareil |
| Puisance consommée | 100 W |
| Pas de stand-by | |
| Dimensions (LxHxP) | 450 x 120 x 360 mm |
| 17,7 x 4,7 x 14,2" | |
| Poids (net) | 12,0 kg (26,5 lbs) |
Problème : la LED vol. clignote pendant l'utilisation (clair/ sombre).
Procédez comme suit : vérifiez si Mute est activé. Dans la négative, mettez l'appareil hors tension à l'aide du commutateur Marche/Arrêt (Power) et vérifiez s'il n'y a pas un court-circuit ou une mise à la terre involontaire aux sorties. D'autre part, le préamplificateur se met aussi à l'arrêt en cas de coupure secteur de courte durée.
Si le circuit de protection intervenait de nouveau, mettez l'appareil hors tension et prenez contact avec votre revendeur.
Problème : le TEP 3800 ne se met pas en température ou cela prend un temps très long jusqu'à ce que l'appareil soit opérationnel.
Cause: pour assurer une longue durée de vie des tubes, le TEP 3800 est équipé d'une fonction Soft-Start. Celle-ci procède à une montée lente du chauffage et de la tension des tubes et exécute pendant ce temps plusieurs tests de paramètres. C'est seulement après que les tests indiquent un résultat positif que les sorties sont libérées. Ce processus peut durer au total deux à trois minutes.
Si l'appareil ne s'est pas mis en température longtemps après que ce temps soit écoulé, vérifie si le circuit de protection n'est pas activé (voir ci-dessus). Dans la négative, veuillez prendre contact avec votre revendeur.
Problème : une source de signal est raccordée à l'entrée CD ou à l'entrée AUX1, cependant le TEP 3800 n'émet aucun signal, malgré la sélection du canal correspondant et le volume réglé à un certain niveau.
Problèmes et solutions
Cause : les entrées CD et Aux1 sont indifféremment adaptées au raccordement d'appareils via XLR ou Cinch. Le mode de raccordement approprié peut être réglé à l'aide de l'inverseur Cinch/XLR situé à l'arrière de l'appareil. Si le mode de raccordement est erroné, l'appareil n'émet certain signal.
Problème : un objet ou un liquide ont pénétré dans le châssis du TEP 3800.
Procédez comme suit : mettez immédiatement l'appareil hors tension et retirez la fiche secteur. Prenez contact avec votre revendeur.
En cas de défaut ou de dysfonctionnement du préamplificateur, veuillez vous adresser à votre revendeur ou distributeur. N'essayez jamais de réparer vous-même l'appareil!
Service après-vente
Votre revendeur ou distributeur est à tout moment votre interlocuteur compétent, qui est à votre entière disposition pour toute question concernant votre produit Thorens.
Vous pouvez également contacter directement Thorens :
Thorens Export Company SA Im Huebel 1, CH-4304 Giebenach, Suisse www.thorens.com, info@thorens.com
Pour les questions de garantie, prière de toujours prendre d'abord contact avec votre revendeur!
