BEDIENUNGSANLEITUNG TI6K JBL

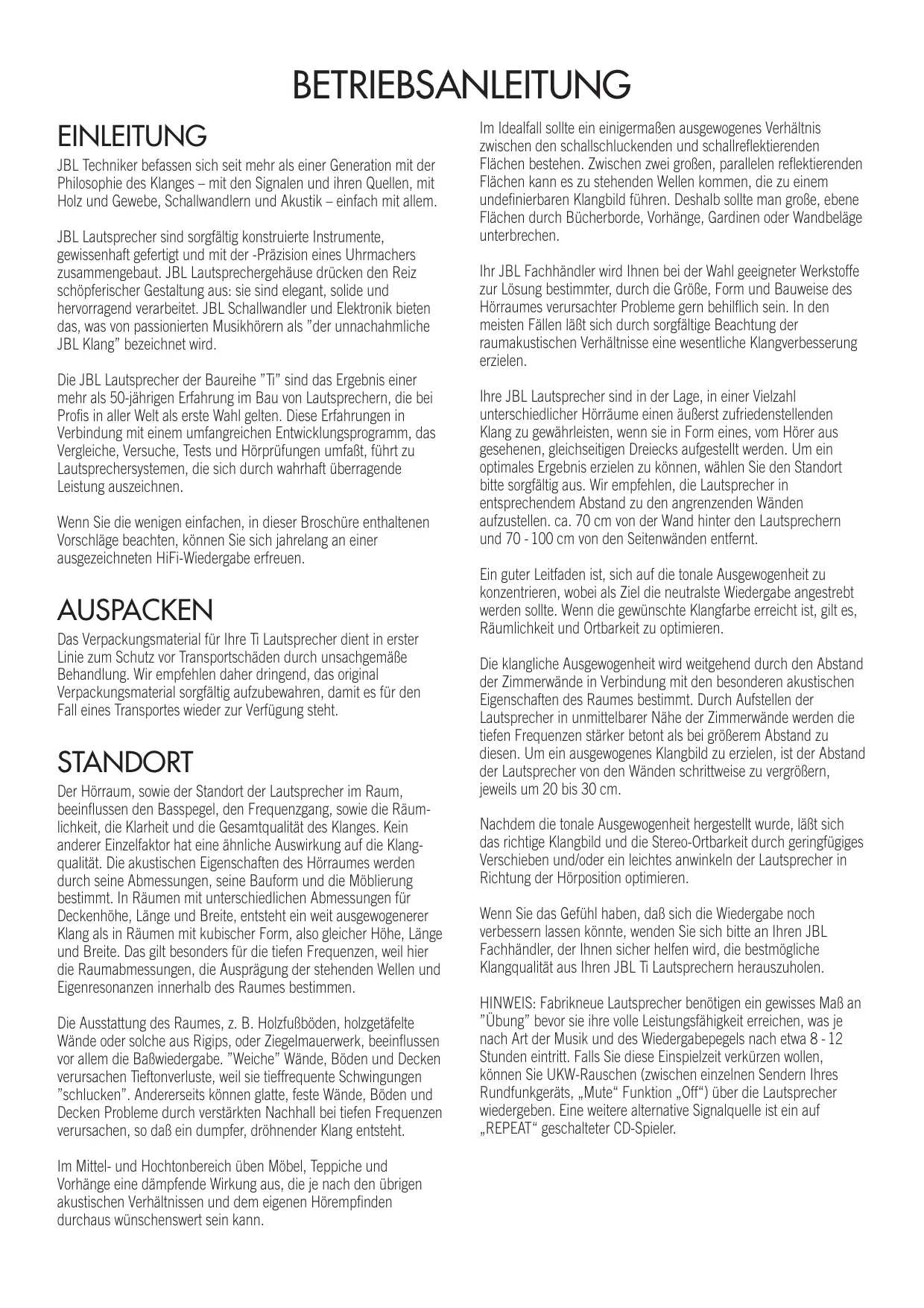

082-1/3.1995 EN 55 022/5. 1995 EN 60 065. 1993 EN 60 555 Part 2/4. 1987 Steen Michaelsen JBL Europe A/S Birkerød DENMARK 12/98 Birkerød. DENMARK. 06/98 BETRIEBSANLEITUNG EINLEITUNG JBL Techniker befassen sich seit mehr als einer Generation mit der Philosophie des Klanges – mit den Signalen und ihren Quellen, mit Holz und Gewebe, Schallwandlern und Akustik – einfach mit allem. JBL Lautsprecher sind sorgfältig konstruierte Instrumente, gewissenhaft gefertigt und mit der -Präzision eines Uhrmachers zusammengebaut. JBL Lautsprechergehäuse drücken den Reiz schöpferischer Gestaltung aus: sie sind elegant, solide und hervorragend verarbeitet. JBL Schallwandler und Elektronik bieten das, was von passionierten Musikhörern als ”der unnachahmliche JBL Klang” bezeichnet wird. Die JBL Lautsprecher der Baureihe ”Ti” sind das Ergebnis einer mehr als 50-jährigen Erfahrung im Bau von Lautsprechern, die bei Profis in aller Welt als erste Wahl gelten. Diese Erfahrungen in Verbindung mit einem umfangreichen Entwicklungsprogramm, das Vergleiche, Versuche, Tests und Hörprüfungen umfaßt, führt zu Lautsprechersystemen, die sich durch wahrhaft überragende Leistung auszeichnen. Wenn Sie die wenigen einfachen, in dieser Broschüre enthaltenen Vorschläge beachten, können Sie sich jahrelang an einer ausgezeichneten HiFi-Wiedergabe erfreuen. AUSPACKEN Das Verpackungsmaterial für Ihre Ti Lautsprecher dient in erster Linie zum Schutz vor Transportschäden durch unsachgemäße Behandlung. Wir empfehlen daher dringend, das original Verpackungsmaterial sorgfältig aufzubewahren, damit es für den Fall eines Transportes wieder zur Verfügung steht. STANDORT Der Hörraum, sowie der Standort der Lautsprecher im Raum, beeinflussen den Basspegel, den Frequenzgang, sowie die Räumlichkeit, die Klarheit und die Gesamtqualität des Klanges. Kein anderer Einzelfaktor hat eine ähnliche Auswirkung auf die Klangqualität. Die akustischen Eigenschaften des Hörraumes werden durch seine Abmessungen, seine Bauform und die Möblierung bestimmt. In Räumen mit unterschiedlichen Abmessungen für Deckenhöhe, Länge und Breite, entsteht ein weit ausgewogenerer Klang als in Räumen mit kubischer Form, also gleicher Höhe, Länge und Breite. Das gilt besonders für die tiefen Frequenzen, weil hier die Raumabmessungen, die Ausprägung der stehenden Wellen und Eigenresonanzen innerhalb des Raumes bestimmen. Die Ausstattung des Raumes, z. B. Holzfußböden, holzgetäfelte Wände oder solche aus Rigips, oder Ziegelmauerwerk, beeinflussen vor allem die Baßwiedergabe. ”Weiche” Wände, Böden und Decken verursachen Tieftonverluste, weil sie tieffrequente Schwingungen ”schlucken”. Andererseits können glatte, feste Wände, Böden und Decken Probleme durch verstärkten Nachhall bei tiefen Frequenzen verursachen, so daß ein dumpfer, dröhnender Klang entsteht. Im Mittel- und Hochtonbereich üben Möbel, Teppiche und Vorhänge eine dämpfende Wirkung aus, die je nach den übrigen akustischen Verhältnissen und dem eigenen Hörempfinden durchaus wünschenswert sein kann. Im Idealfall sollte ein einigermaßen ausgewogenes Verhältnis zwischen den schallschluckenden und schallreflektierenden Flächen bestehen. Zwischen zwei großen, parallelen reflektierenden Flächen kann es zu stehenden Wellen kommen, die zu einem undefinierbaren Klangbild führen. Deshalb sollte man große, ebene Flächen durch Bücherborde, Vorhänge, Gardinen oder Wandbeläge unterbrechen. Ihr JBL Fachhändler wird Ihnen bei der Wahl geeigneter Werkstoffe zur Lösung bestimmter, durch die Größe, Form und Bauweise des Hörraumes verursachter Probleme gern behilflich sein. In den meisten Fällen läßt sich durch sorgfältige Beachtung der raumakustischen Verhältnisse eine wesentliche Klangverbesserung erzielen. Ihre JBL Lautsprecher sind in der Lage, in einer Vielzahl unterschiedlicher Hörräume einen äußerst zufriedenstellenden Klang zu gewährleisten, wenn sie in Form eines, vom Hörer aus gesehenen, gleichseitigen Dreiecks aufgestellt werden. Um ein optimales Ergebnis erzielen zu können, wählen Sie den Standort bitte sorgfältig aus. Wir empfehlen, die Lautsprecher in entsprechendem Abstand zu den angrenzenden Wänden aufzustellen. ca. 70 cm von der Wand hinter den Lautsprechern und 70 - 100 cm von den Seitenwänden entfernt. Ein guter Leitfaden ist, sich auf die tonale Ausgewogenheit zu konzentrieren, wobei als Ziel die neutralste Wiedergabe angestrebt werden sollte. Wenn die gewünschte Klangfarbe erreicht ist, gilt es, Räumlichkeit und Ortbarkeit zu optimieren. Die klangliche Ausgewogenheit wird weitgehend durch den Abstand der Zimmerwände in Verbindung mit den besonderen akustischen Eigenschaften des Raumes bestimmt. Durch Aufstellen der Lautsprecher in unmittelbarer Nähe der Zimmerwände werden die tiefen Frequenzen stärker betont als bei größerem Abstand zu diesen. Um ein ausgewogenes Klangbild zu erzielen, ist der Abstand der Lautsprecher von den Wänden schrittweise zu vergrößern, jeweils um 20 bis 30 cm. Nachdem die tonale Ausgewogenheit hergestellt wurde, läßt sich das richtige Klangbild und die Stereo-Ortbarkeit durch geringfügiges Verschieben und/oder ein leichtes anwinkeln der Lautsprecher in Richtung der Hörposition optimieren. Wenn Sie das Gefühl haben, daß sich die Wiedergabe noch verbessern lassen könnte, wenden Sie sich bitte an Ihren JBL Fachhändler, der Ihnen sicher helfen wird, die bestmögliche Klangqualität aus Ihren JBL Ti Lautsprechern herauszuholen. HINWEIS: Fabrikneue Lautsprecher benötigen ein gewisses Maß an ”Übung” bevor sie ihre volle Leistungsfähigkeit erreichen, was je nach Art der Musik und des Wiedergabepegels nach etwa 8 - 12 Stunden eintritt. Falls Sie diese Einspielzeit verkürzen wollen, können Sie UKW-Rauschen (zwischen einzelnen Sendern Ihres Rundfunkgeräts, „Mute“ Funktion „Off“) über die Lautsprecher wiedergeben. Eine weitere alternative Signalquelle ist ein auf „REPEAT“ geschalteter CD-Spieler. ANSCHLÜSSE WICHTIG: Beim An- und Abklemmen der Lautsprecher an Verstärker oder Receiver muß dieser unbedingt ausgeschaltet sein. Durch den Anschluß der Lautsprecher an einem in Betrieb befindlichen Verstärker oder Receiver kann es zu schweren Schäden an den Lautsprechern und zum Verlust aller Garantieansprüche kommen. Der Verstärker, bzw. Receiver muß auch vor dem An- und Abklemmen anderer Electronik-Komponenten an die Eingänge des betreffenden Gerätes oder des Vorverstärkers ausgeschaltet werden. Für Lautsprecherverbindungen von bis zu 5 m Länge werden isolierte Kabel mit einem Mindestquerschnitt von 1 mm2 empfohlen. Für längere Verbindungsleitungen müssen Lautsprecherkabel mit größerem Querschnitt verwendet werden und zwar: 1,5 mm2 bis 10 m Länge und 2 mm2 bis 20 m Länge. Bei diesen Angaben handelt es sich um MINDESTANFORDERUNGEN, jedoch sollten Lautsprecherkabel generell so kurz wie möglich sein. Lautsprecher- und Verbindungskabel sind wichtige Bestandteile einer HiFi-Anlage. Zusammen mit allen anderen qualitätsbestimmenden Faktoren tragen hochwertige Lautsprecherund Verbindungskabel wesentlich zu einer wahrnehmbaren Verbesserung der Klangqualität bei. Durch sorgfältige Auswahl der verwendeten Kabel und Leitungen läßt sich der Klangcharakter verändern. Außerdem können verschiedene Kabelsorten eine deutliche Auswirkung auf die vom Zuhörer wahrgenommene Dynamik ausüben. Die Länge der Lautsprecherkabel hängt vom Standort der Boxen und des Verstärkers ab. Weil deren endgültige Position erst durch einen sorgfältigen Hörtest ermittelt werden kann, sollten Sie zunächst mit einer provisorischen Verbindung experimentieren, damit die Boxen problemlos umgestellt werden können. Sobald der beste Standort ermittelt worden ist, kann der endgültige Anschluß vorgenommen werden. wobei immer auf möglichst kurze Leitungsführung zu achten ist. die. Anschlußkabel des linken und rechten Lautsprechers sollten gleich lang sein. In einigen Fällen kann der Verstärker unmittelbar neben den Lautsprechern stehen und mit einem kurzen Kabel an diese angeschlossen werden. Obwohl dann meist ein ziemlich langes Verbindungskabel zwischen Vorverstärker und Endstufe erforderlich ist, wird dieser Nachteil durch kurze Lautsprecherkabel mehr als nur wieder ausgeglichen. Der Lautsprecheranschluß erfolgt an den Klemmen auf der Rückwand des Lautsprechergehäuses. Diese Klemmen bieten mehrere Anschlußmöglichkeiten. Der einfachste Anschluß erfolgt über einen sauberen, blanken Draht. dazu werden die Kabelenden um 8 bis 10 mm abisoliert, die dünnen Drähte fest miteinander verdrillt und dann in die Bohrung der Anschlußklemme eingeführt. Wenn das Kabelende so dick ist, daß es nicht in das Querloch paßt, sind die dünnen Drähte in drei Stränge aufzuteilen, von denen der mittlere in das Querloch eingeführt, die beiden anderen um die Polklemme herumgewickelt und mit dem mittleren Strang verdrillt werden. Danach die Isolier Schraubkappe fest anziehen. Die überstehenden Kupferdrähte, die leicht Kurzschlüsse verursachen können, sind dicht an der Polklemme sauber abzuschneiden. Eine sehr bequeme Verbindung kann mit guten 4 mm Bananensteckern hergestellt werden, die sich direkt in die Buchsen der Polklemmen einführen lassen. Denken Sie immer daran, die Zahl der Verbindungspunkte auf ein Minimum zu bringen und dabei gleichzeitig jede Kontaktstelle möglichst sicher zu machen. Aus diesem Grunde empfehlen wir die Verwendung qualitativ hochwertiger, wenn möglich vergoldeter Kabelschuhe, die fachmännisch an den Kabelenden angebracht sind. Derartige Kabelschuhe bieten in Verbindung mit präzisionsgefertigten Terminals der JBL Ti Lautsprecher die Gewähr für die bestmögliche Verbindung zwischen Lautsprecher und Verstärker und verringern außerdem sämtliche Übergangswiderstände an der Kontaktstellen, die, wenn auch nur geringfügig, zur Verschlechterung der Klangqualität führen könnten. Jede Verbindung in einer HiFi-Anlage sollte nicht für die Ewigkeit bestimmt sein, sondern in regelmäßigen Abständen kontrolliert, gereinigt, und falls erforderlich, erneuert werden. Die Häufigkeit solcher Wartungsarbeiten hängt von den für die Verbindungen verwendeten Werkstoffen, atmosphärischen Bedingungen und anderen Faktoren ab. Nähere Einzelheiten hierüber erfahren Sie von Ihrem JBL Fachhändler. Es ist wichtig, daß beide Lautsprecher einer Stereoanlage die gleiche Phasenlage in Bezug zum Eingangssignal haben (sie müssen ”gleichphasig” schwingen). JBL Lautsprecher sind so konstruiert, daß sie beim Anlegen eines positiven Signals an die rote Anschlußklemmen einen positiven Auslenkung erzeugen, d.h. die Membran bewegt sich nach vorne. Falls sich die Membranen der Lautsprechersysteme beim Anlegen einer bestimmten Spannung nicht in gleicher Richtung bewegen, führt das zu mangelhafter Stereoabbildung und zu Einbußen im Bass. Wir empfehlen, die richtige Polarität der Lautsprecher durch Versuche zu ermitteln. Sogar Bandaufnahmen, Programmquellen oder Verstärker können die Polarität des Signals invertieren, d.h. umkehren. Die ”richtige” Verbindung ist diejenige, die zu den besten Hoerergebnissen führt. Achten Sie darauf, daß dann die Anschlüsse des rechten und des linken Lautsprechers vertauscht werden müssen, um Phasengleichheit sicherzustellen. BIWIRING Die JBL Ti Lautsprecher können auch mit jeweils zwei Einzelkabeln an den Verstärker oder Receiver angeschlossen werden. Diese ”Zweikabel”-Verbindung bietet verschiedene Möglichkeiten und Vorteile. Die eingebauten Frequenzweichen der Lautsprecher sind an den Übergangsstellen zwischen dem Tief- und dem Mittel/Hochtonbereich elektrisch voneinander getrennt. Beim Anschluß über nur ein Kabel sind beider Teile der Frequenzweiche mit Kurzschlußbügel verbunden. Werkseitig werden die Lautsprecher mit eingesetzten Kurzschlußbügel ausgeliefert. Nach Entfernen der Kurzschlußbügel werden die Lautsprecher über zwei Kabel (mit insgesamt vier Adern), wie auf Abb. 1 gezeigt, angesteuert. Der Vorteil dieser Verbindung liegt darin, daß Kabeleffekte (Widerstand, Induktivität, usw.) verringert und Intermodulationen hoher und tiefer Frequenzen im Kabel vermieden werden. Spezielle Kabel für die Tief- und Hochtonbereiche können bei einigen HiFiAnlagen zu ausgezeichneten Resultaten führen. Sie kˆnnen aber auch für beide Frequenzbereiche die gleichen Kabelsorten verwenden. In jedem Fall sollten die Kabel für den Tieftonbereich so kurz wie möglich, sowie links und rechts gleich lang sein. Falls eines der Lautsprecherkabel länger ist, als es der Abstand zwischen Verstärker und Lautsprecher erfordert, darf das überschüssige Kabel nicht spulenartig zusammengerollt werden. Versuchen Sie, es in Form einer Acht zu legen, weil dadurch Längsinduktionen im Kabel und Verluste im Hochtonbereich verringert werden. VORSICHT: BIWIRING darf nur mit vorher entfernten Kurzschlußbügeln betrieben werden. Der Betrieb zweier Verstärkerkanäle bei eingesetztem Kurzschlußbügel kann zu schweren Schäden an den Verstärkern und Lautsprechern anrichten und führt zum Verlust der Garantieansprüche. Abb. 1: Ti Eingang Biwiring Hochfrequenz

Die JBL Ti Lautsprecher sind in der Lage, Spitzenbelastungen zu verkraften, die weit über den für die Einzelsysteme angegebenen Dauerbelastbarkeiten liegen.

Die Angaben über die Dauerbelastbarkeit (Nennbelastbarkeit) basieren auf einer achtstündigen Prüfung mit breitbandigem Rauschen, mit dem die Leistungsverteilung bei Musikwiedergabe simuliert wird. Die Spitzenbelastbarkeit, die dem Mehrfachen der Nennbelastbarkeit entspricht beweist die Fähigkeit der Lautsprecher, mit Impulsspitzen fertig zu werden, die weit oberhalb durchschnittlicher Leistungspegel liegen.

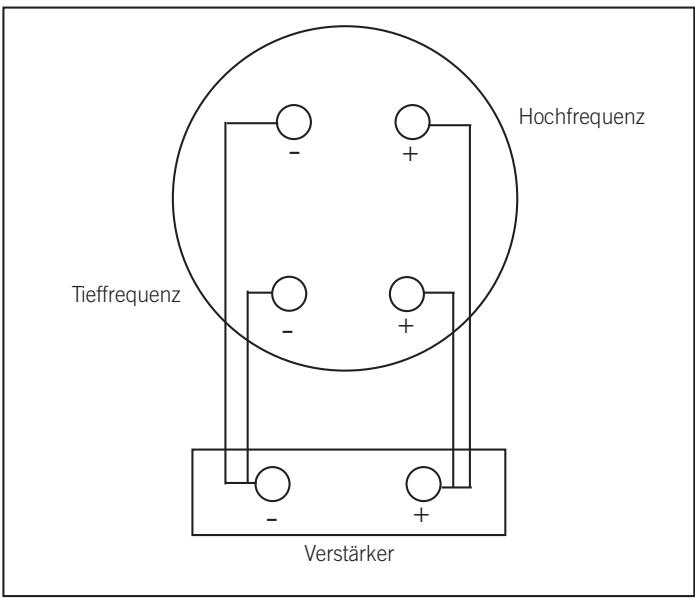

Verstärker Biamping Hochfrequenz

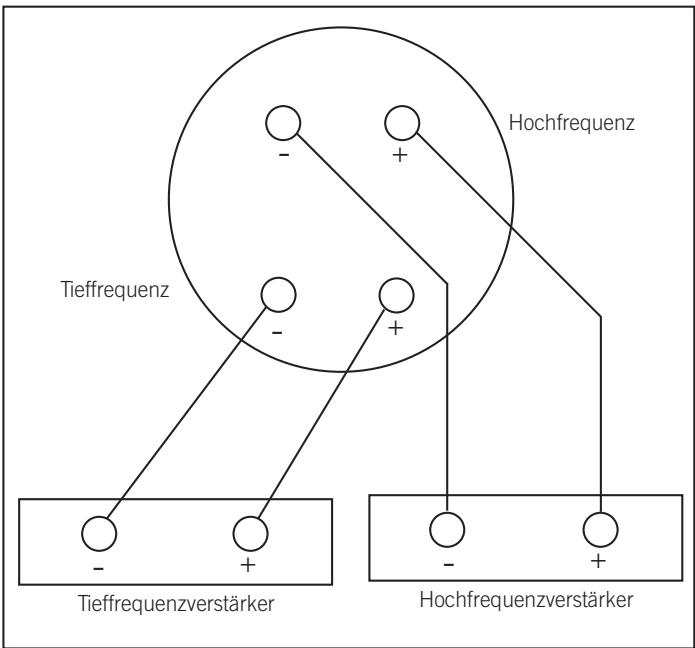

Tieffrequenzverstärker Denken Sie daran, daß einige Verstärker die Polarität des Signals umkehren. Die Eingangspolarität muß für die Tiefton- und die Mittel/Hochtonbereiche im allgemeinen die gleiche sein. Beim Vertauschen der Polarität in einem der beiden Bereiche treten Störungen des Frequenzganges im Bereich der Übergangsfrequenzen auf. Ermitteln Sie die richtige Phase durch probieren. Die Plus/Minus Kennzeichnungen der Verstärker bieten nicht immer die Gewähr für phasenrichtige Anschlüsse. NENN/MUSIKBELASTBARKEIT Tieffrequenz Abb. 2: Ti Eingang JBL Fachhändler wird Ihnen gern die für Ihre Wünsche am besten geeigneten Verstärker empfehlen. Auf jeden Fall müssen aber die Verstärker für den linken und rechten Kanal völlig identisch sein. Ebenfalls ist sicherzustellen, daß die Eingangsempfindlichkeit dieser beiden Verstärker gleich ist oder daß beide über Eingangspegelregler verfügen, um ein ausgewogenes tonales Verhältnis einstellen zu können. Falls Sie sich für zwei identische Stereoverstärker entscheiden, kann jeder Verstärker unmittelbar neben dem zugeordneten Lautsprecher aufgestellt werden und über kurze Kabel an die Terminals angeschlossen werden.

Hochfrequenzverstärker Aus diesem Grunde sollte man sich erst nach einer gründlichen Hörprüfung für einen bestimmten Verstärker entscheiden. Wenn dieser in der Lage ist, auch dynamische Signale in der gewünschten Lautstärke ohne Verzerrungen zu reproduzieren, ist seine Leistung im Normalfall ausreichend. Grundsätzlich gilt, ein leistungsschwacher Verstärker führt eher zu Schäden als ein Hochleistungsverstärker. Noch wichtiger als die Ausgangsleistung ist die Klangqualität, die der Verstärker bieten kann. Leider liefern die technischen Daten keine zuverlässigen Aussagen über die Klangqualität. Ihr JBL Fachhändler wird Ihnen bei der Wahl eines geeigneten Verstärkers behilflich sein und auch gern eine Hörprüfung für Sie arrangieren, um Ihnen die Entscheidung zu erleichtern. Zwischen Verstärker und Lautsprecher sollten keine Sicherungen oder Überlastschutzschalter jeglicher Art eingefügt werden. Derartige Vorrichtungen verschlechtern die Klangqualität ganz erheblich und bieten keinen sicheren Schutz vor Beschädigungen der Lautsprecher. Der Schlüssel zum sicheren Betrieb ist ausreichende Verstärkerleistung, um Verzerrungen auch bei den höchsten geforderten Schallpegeln zu verhindern. BIAMPING ALLGEMEINE PFLEGE Das Anschlußterminal der TI Lautsprecher erlaubt außerdem die Ansteuerung mit je zwei Mono-,oder zwei Stereoendstufen, wie auf Abb. 2 gezeigt. Um Kratzer auf der Oberfläche zu vermeiden, muß diese schonend behandelt werden. Zum Staub wischen nur ein weiches, nicht fusselndes Tuch verwenden. Zur Beseitigung von Fingerabdrücken und anderen Verschmutzungen sollten Sie etwas flüssigen Glasreiniger ohne Salmiakgeist auf ein fusselfreies Baumwolltuch geben und die Oberfläche vorsichtig abwischen. Zum Reinigen Es lassen sich vier Mono- oder 2 Stereoverstärker einsetzen, wobei spezielle Tief- und Hochtonverstärker eindeutige Vorteile bieten. Ihr keinesfalls Scheuer- oder Lösungsmittel verwenden. Falls das Gehäuse tiefe Kratzer oder andere Beschädigungen aufweist, sollte ein erfahrener Möbeltischler zur Instandsetzung herangezogen werden. FRONTBESPANNUNG Die Bespannung der Ti Lautsprecher ist mittels- Zapfen an den Ecken am Gehäuse befestigt. Zum Abnehmen den Grillrahmen am äußeren Rand anfassen und vorsichtig nach vorn vom Gehäuse abziehen. Zum Aufsetzen die Montagezapfen auf die Buchsen ausrichten und oben den Rahmen behutsam bis zum Anschlag gegen die Schallwand drücken. Staubablagerungen auf der Frontbespannung können mit einer Bürste oder dem Staubsauger beseitigt werden. KUNDENDIENST JBL Lautsprecher sind so konstruiert, daß sie einen jahrelangen problemlosen Betrieb gewährleisten. Wiederkehrende Wartungsarbeiten sind nicht erforderlich. Falls eine Störung auftritt, zunächst kontrollieren, ob alle Verbindungen vorschriftsmäßig hergestellt wurden. Falls nur in einem Lautsprecher eine Störung festgestellt wird, vertauschen Sie bitte die Anschlußkabel des linken und rechten Lautsprechers miteinander. Verschwindet die Störung nicht, ist der Fehler im Lautsprecher zu suchen. Tritt die Störung jedoch im anderen Lautsprecher auf, ist vermutlich ein anderer Baustein der Anlage oder das Anschlußkabel die Ursache. Lautsprechermembranen sollten nicht von Hand bewegt werden. Die Schwingspule wurde mit höchster Präzision eingepaßt und ihr Spielraum ist sehr gering. Jeder Versuch, die Membrane von Hand zu bewegen, kann zur Dejustage der Schwingspule und damit zu Verzerrungen oder zum Totalausfall des Lautsprechersystems führen. Falls der Lautsprecher instandgesetzt werden muß, sollte er demjenigen Händler übergeben werden, bei dem er gekauft wurde. Falls dies aus bestimmten Gründen nicht möglich ist, setzen Sie sich bitte telefonisch mit der JBL Serviceabteilung im Hause Harman Deutschland GmbH, Hünderstr. 1, 74080 Heilbronn, Tel. 07131-4800, in Verbindung. Konformitätserklärung Wir, JBL Europe A/S Kongevejen 194B DK-3460 Birkerød DÄNEMARK erklären in eigenem Namen, daß das in dieser Dokumentation beschriebene Produkt den folgenden technischen Vorschriften genügt:
