BEDIENUNGSANLEITUNG SCHAUKEL 08398-600 KETTLER

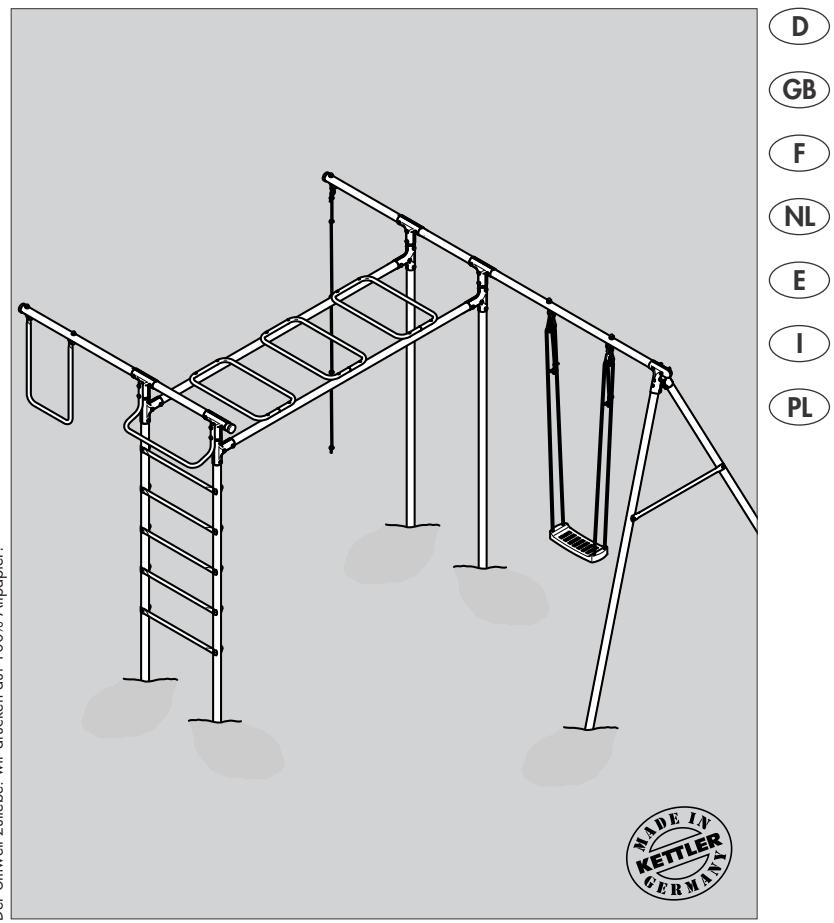

Montageanleitung und Handhabungshinweise Schaukel

Art.-Nr. 08398-600

FREIZEIT MARKE KETTLER

Wichtige Hinweise

Bittelesen Sie diese Anleitung vor der Montage und der ersten Benutzung auf-merksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung these KETTLER-Produktes. Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten und Ersatzteilbestellungen sorgfähig auf.

Dieses KETTLER-Produkt wurde nach dem aktuellen Stand der Sicherheitsvorschriften konstruiert und unter einer ständigen Qualität überwachung gefertigt. Die hieraus gewonnenen Erkentnisse setzen wir in unsere Entwicklung einlieben. Aus thisem Grunde behalten wir uns Änderungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität bieten zu können. Sollte esriotzdem Grund für Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.

Zu Ihrer Sicherheit

Dieses Gerätarf nur für ihren bestimmungsgemäBen Zweck verwendet werden, d.h. als Kinderspielgerät für die Benutzung durch maximal ein Kind pro Sitzplatz bzw. pro Einzelspielgerät (Ausnahme: das Surfboard ist für maximal zwei Kinder zugelassen). Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen nicht bestimmungsgemäBen Gebrauch verursacht wurden.
Ein Aufstellen des Geräts ist nur im privaten, hääuslichen Bereich im Freien gestattet. Eine Verwendung auf öffentlichen und halböffentlichen Spielplätzen sowie in Kindergarten ist unzulässig.

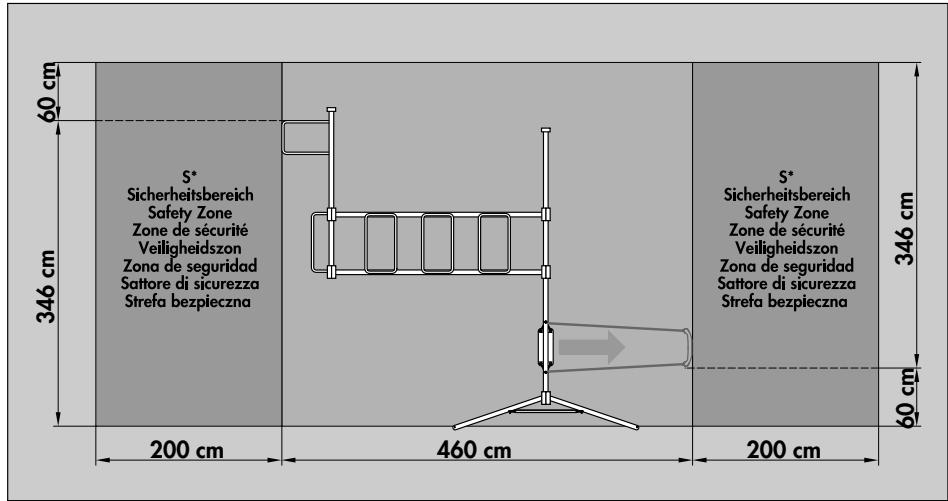

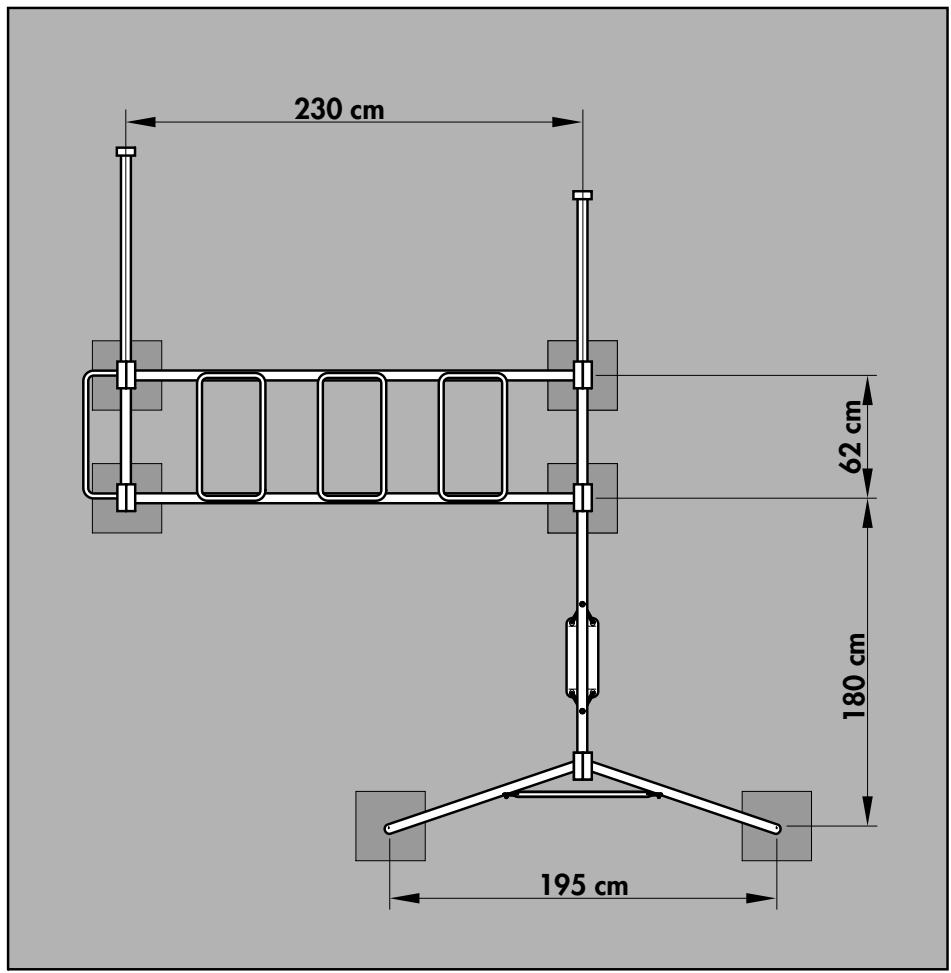

Der Standort des Geräts muß so gewählt werden, daß ausreichende Sicherheitsabstände (mindestens 2 m) zu Hindernissen (Mauern, Zäunen, Bäumen) gewährleistet sind. In unmittelbarer Höhe von Hauptlaufrichtungen (Wege, Tore, Durchgänge) sollen das Aufstellen unterbleiben. Beachten Sie hierzu die Zeichnung zum Sicherheitsbereich!
■ Bedenken Sie, dass bei der Benutzung von Schaukeln, Klettergerüsten, Dreirädern u. ä. immer die Gefahr eines Sturzes, eines Kippens usw. für den Benutzer besteht.
Der Untergrund im Spiel- und Sicherheitsbereich solle eben, und aus nicht gebundenem, stoßdämpfendem Boden bestehen.

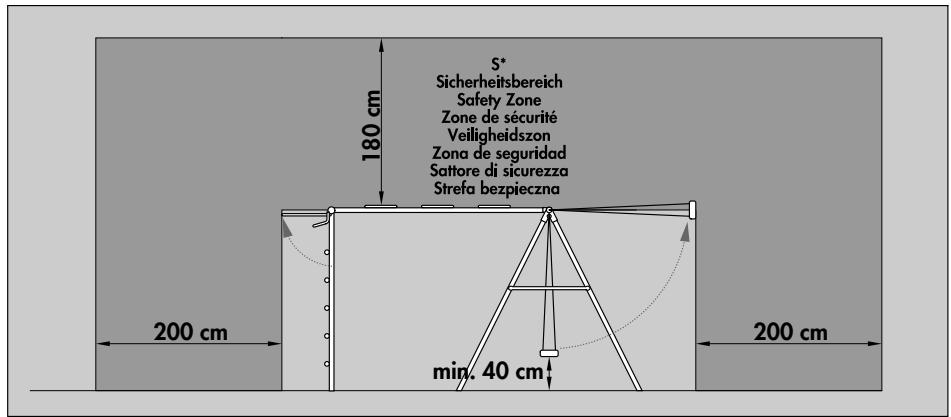

Achten Sie auf eine ausreichende Bodenfreiheit der Schaukelelemente von mindestens 40~cm

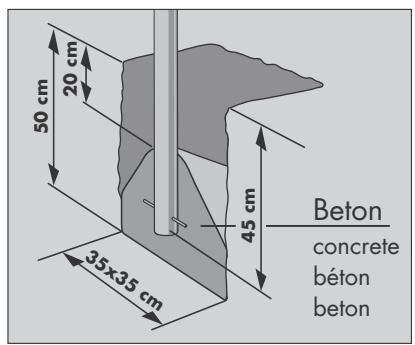

Ein kippsicherer Stand des Gerätes muss gewährleistet sein. Achten Sie deshalb unbedingt darauf, dass es mit den beigeführten Bodenankern und gemäß unserer Zeichnung einbetoniert wird.
■ Beschädigte Bauteile konnen die Sicherheit der Kinder gefährden und die Lebensdauer des Geräts beeinträchtigen. Führren Sie im Abstand von 1-3 Monaten, dem Spielbetrieb angemessen, regelmäßig Kontrollen aller Bauteile auf mögliche Schäden und gelöste Verbindungen durch.
■ Kontrollieren Sie vor jeder Benutzung des Gerätes immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.

D Wichtige Hinweise

■ Beschädigte oder verschlissene Bauteile sind freiort auszutauschen und das Gerät ist bis zur Instandsetzung nicht mehr zu benutzen. Im Bedarfsfall sollen den Sie ausschließlich Original KETTLER-Ersatzteile verwenden.
Das Gerät ist TÜV-GS-geprüft.
Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, etc.) können Gefahren für den Benutzer entstehen. Veränderungen am Gerät, insbesondere an den Aufhängevorrichtungen, sind unzulässig.
Die Benutzung des Geräts ist zulässig für Kinder bis zu 14 Jahren (50 kg).
■ Kleinere Kinder (bis ca. 36 Monate) dürfen die Schaukel nur in Verbindung mit einem geeigneten Kindersitz (Art.-Nr. 08355-000) anstelle der Brettschaukel verwenden, da nicht auszuschreiben ist, dass die Kräfte des Kindes nicht ausreichen das eigene Körpergewicht während des Spielens im Gleichgewicht zu halten.
■itte beachten Sie, dass das Spielzeug nur von Kindern mit entsprechenden Fähigkeiten benutzt wird. Vergessen Sie nicht, dass letztendlich Sie die Sorge für einen gefahrlosen Spielbetrieb trag.

Zur Handhabung

Stellen Sie sicher, daß der Spielbetrieb erst aufgenommen wird, nachdem die Montage ordnungsgemäß von einer erwachsenen Person durchgeführt und kontrolliert worden ist.
■ Unterweisen Sie die Kinder im richtigen Umgang mit dem Gerät und machen Sie sie auf mögliche Gefahren aufmerksam.
■ Bedenken Sie, daß es durch das natürliche Spielbedürfnis und Temperament der Kinder zu unvorhersehbaren Situationen kommt kann, die eine Verantwortung seitens des Herstellers ausschreiben.
■ Obwohl bei bestimmungsgemäßem Einsatz des Geräts Gefährdungen der Kinder weltgehendst ausgeschlossen sind, sollen den Spielbetrieb beaufsichtigen.
■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder atzende Mittel.
Geben Sie regelmäßige eine Tropfen Öl an die beweglichen Teile.

Montagehinweise

■itte prifen Sie, ob alle zum Lieferumfang gehorenden Teile vorhanden sind (s. Checklste) und ob Transportschaden vorliegen. Sollte es Anlauf für Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.

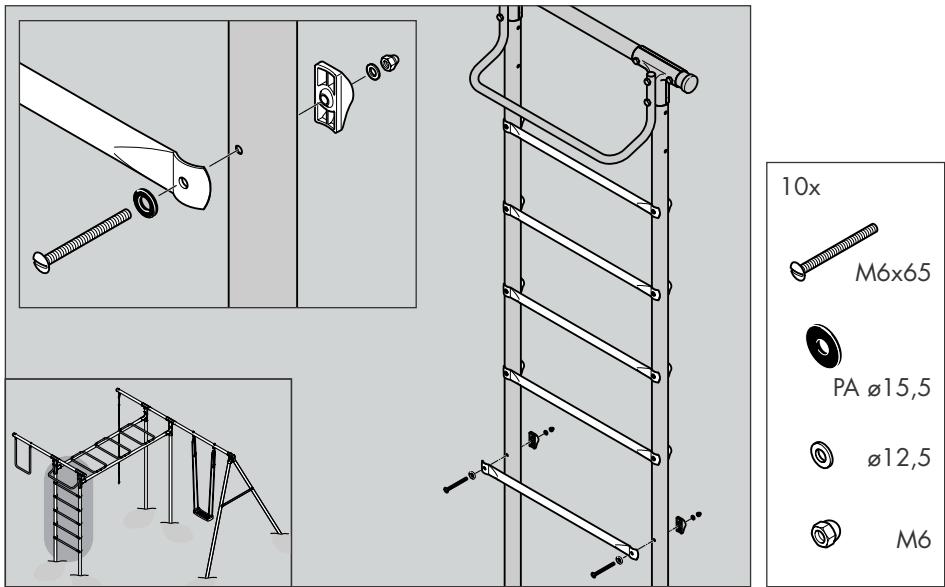

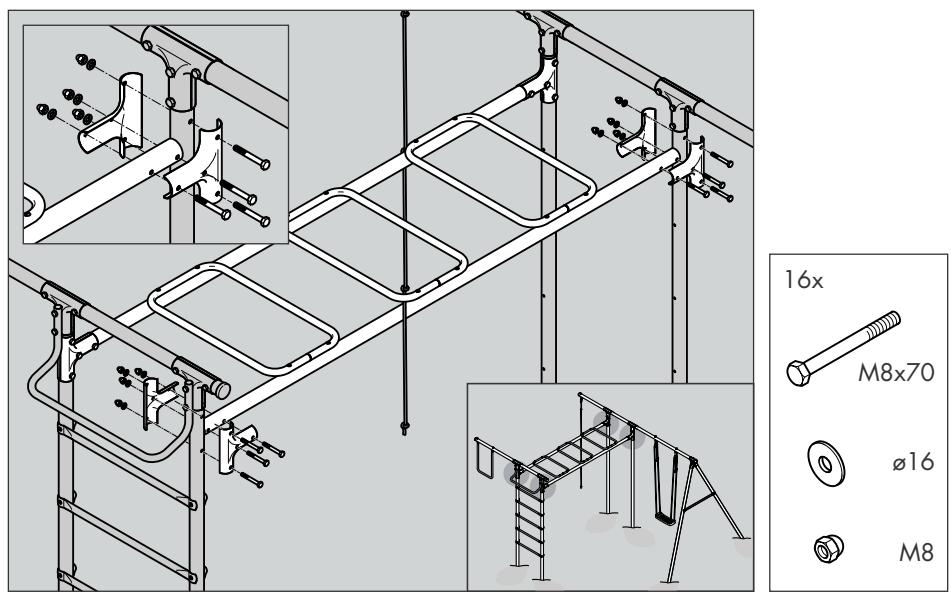

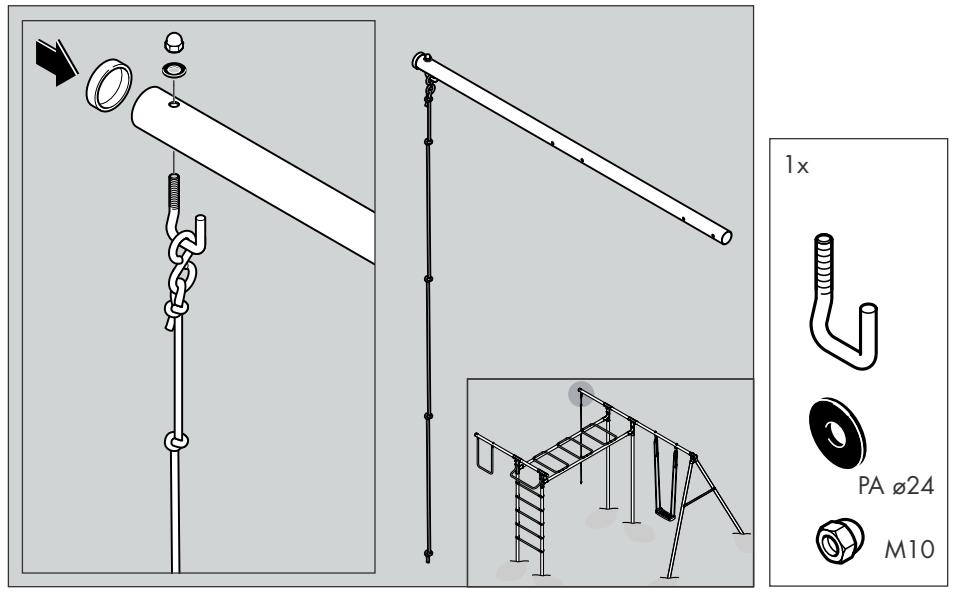

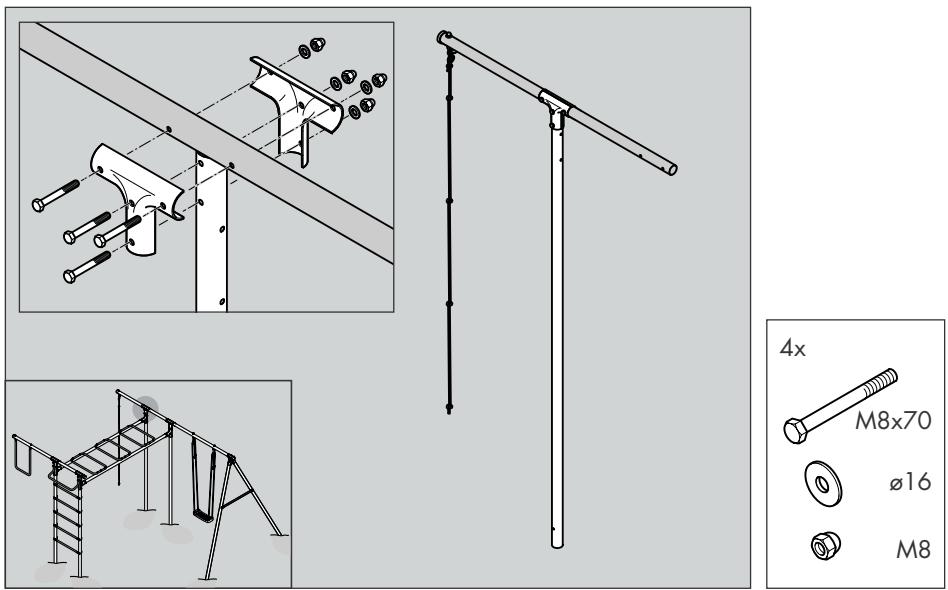

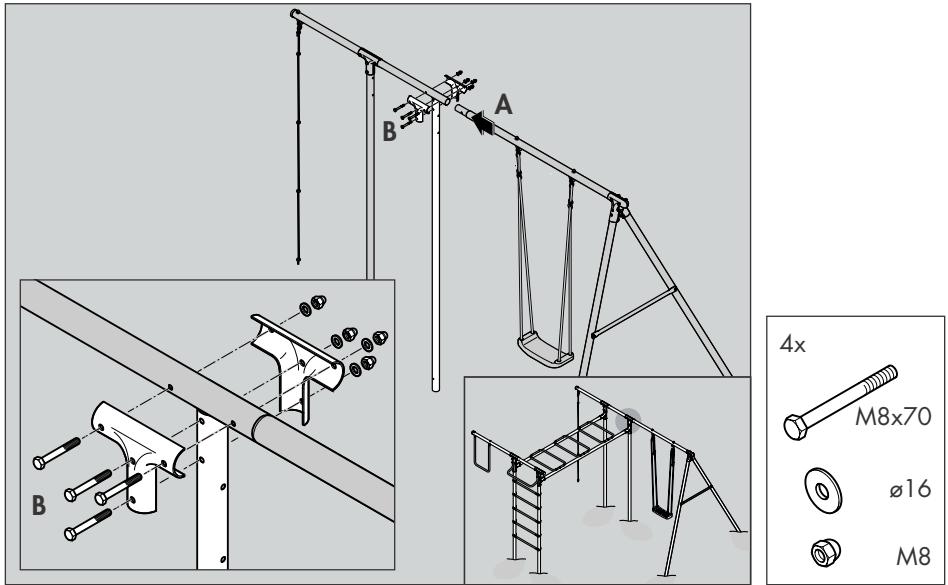

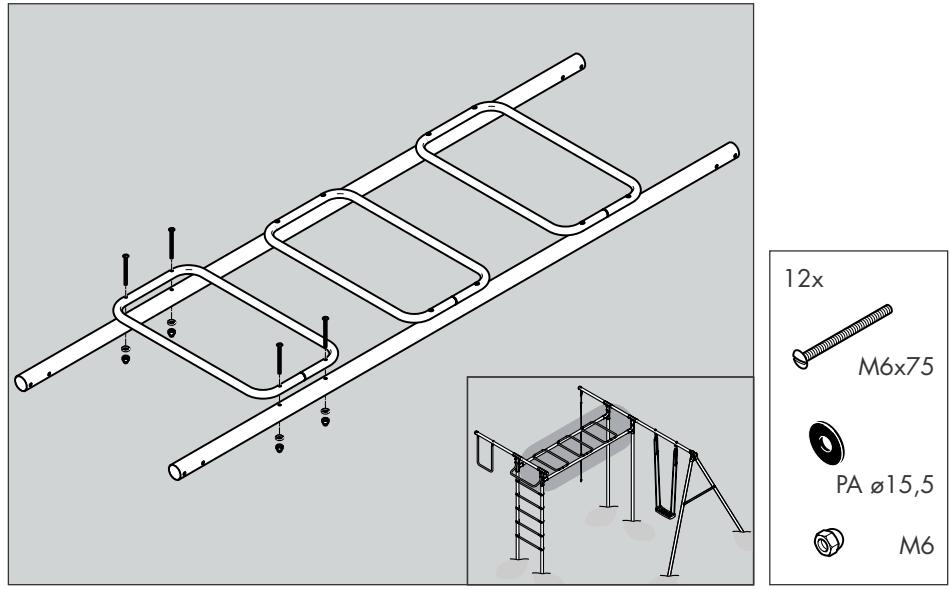

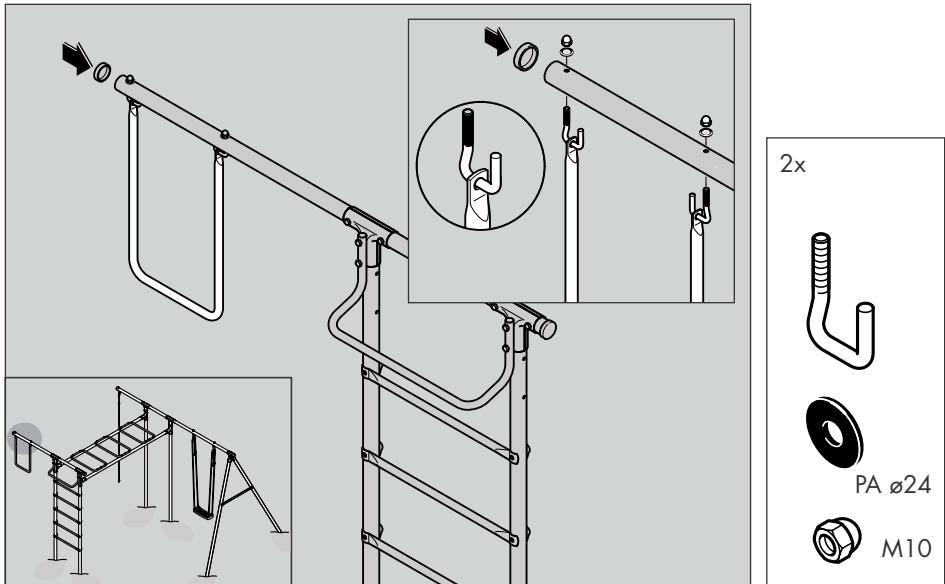

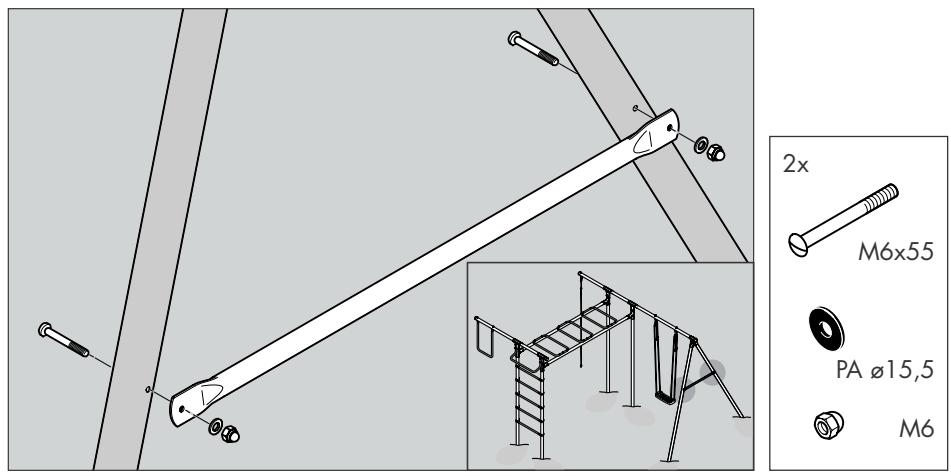

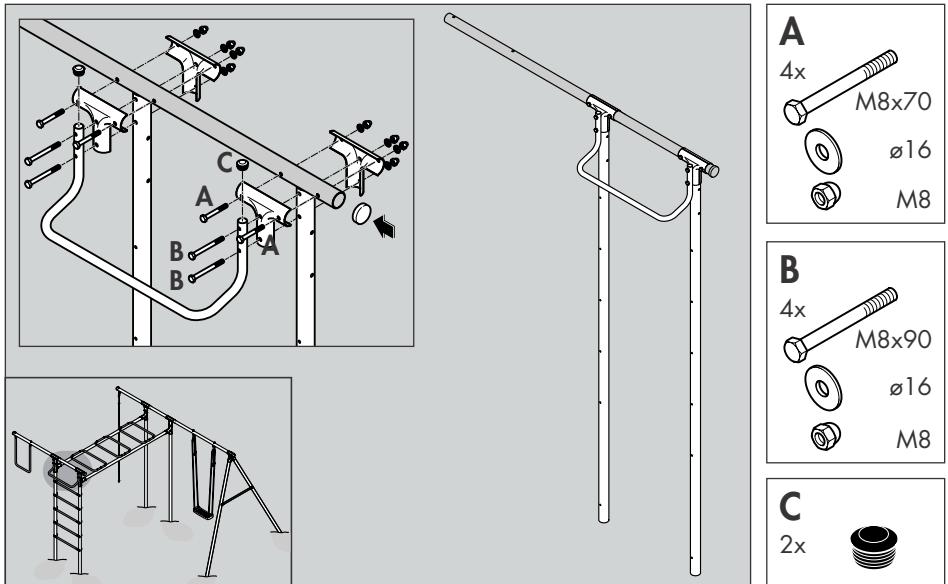

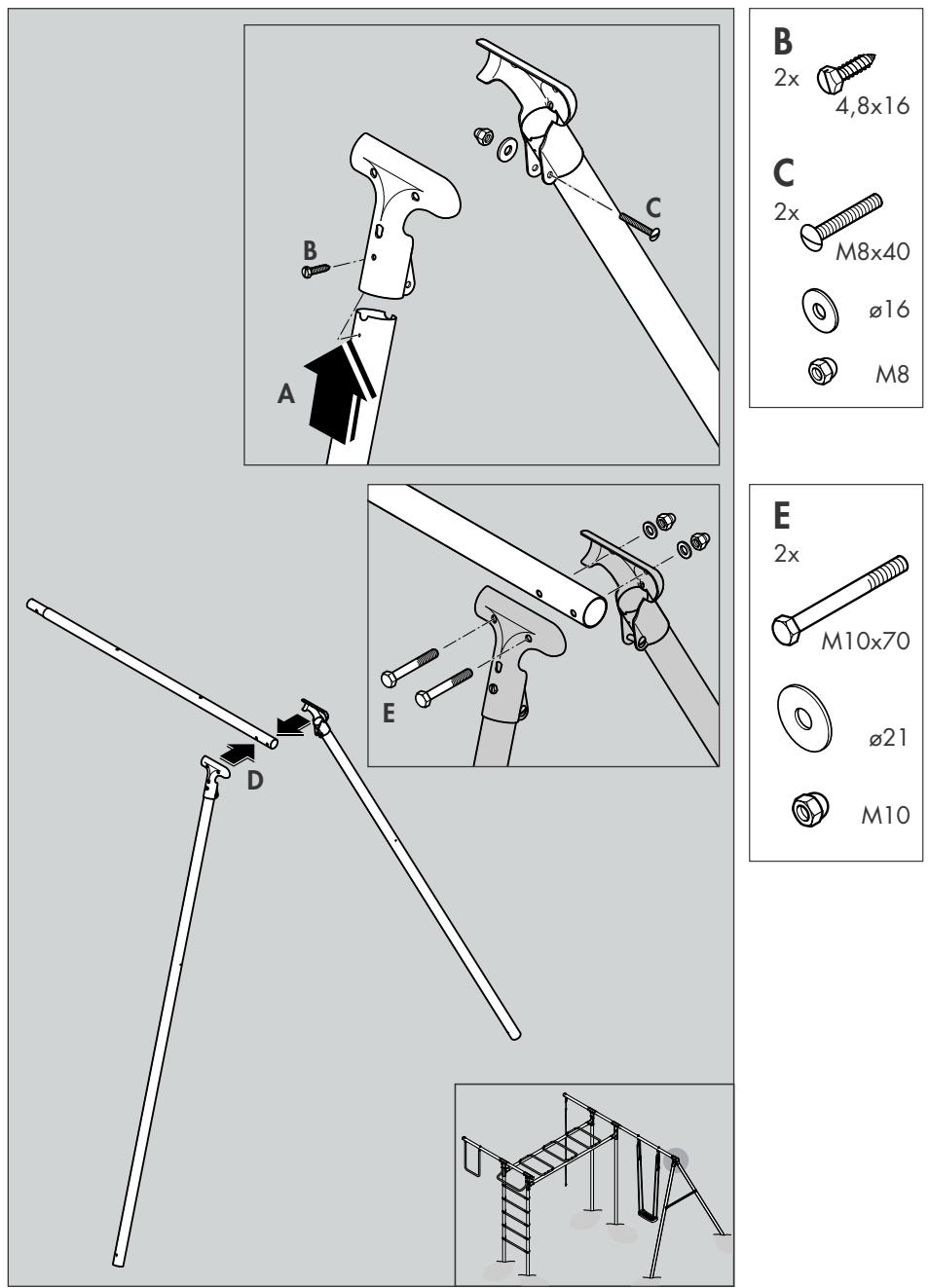

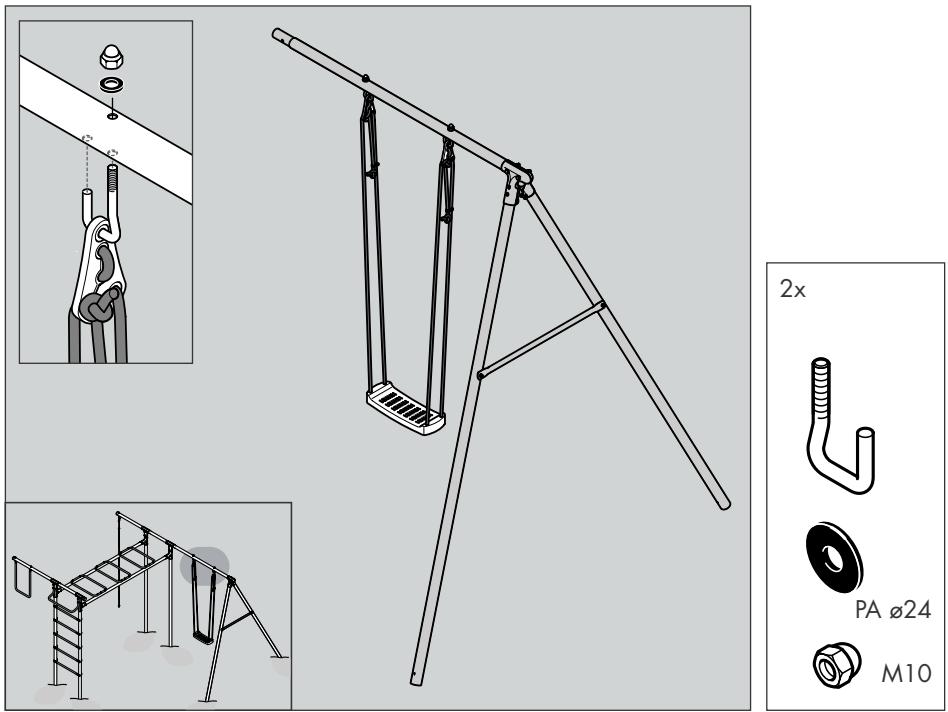

Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.
Das für einen Montageschrift notwendige Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprechend der

D Wichtige Hinweise

Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebeutel.

Die Montage des Gerätes muß sorgfältig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begaben Person in Anspruch.
■ Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Gerätes vor!
Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, halten Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgegeben konnen. Bei Folien/Kunststoffen für Kinder Erstickungsgefahr!
■ Biite verschrauben Sie zunachst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsicherndem Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließendziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlüssel richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschrift auf festen Sitz. Achtung: wieder gelöste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.
■ Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.

Ersatzteilbestellung

Geben Sie bei Ersatzteilbestellungenitte die vollständige Artikelnummer, die Ersatzteil- nummer, die benöttige Stuckzahl sowie die unten aufgestempelte Kontrollnummer an.

Bestellbeispel: Art.-Nr. 08398-600/Ersatzteil-Nr. 94281114 /1 Stück /Kontrroll-Nr: ....

Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und gefelfert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist diese durch den Zusammen „mit Verschraubungsmaterial" bei der Ersatzteilbestellung anzugegeben.

Heinz Kettler GmbH & Co. KG

Postfach 1020 - D-59463 Ense-Parsit

A Kettler Austria GmbH

Gewerbesteße 2 - A-5322 Hof bei Salzburg

http://www.kettler.net

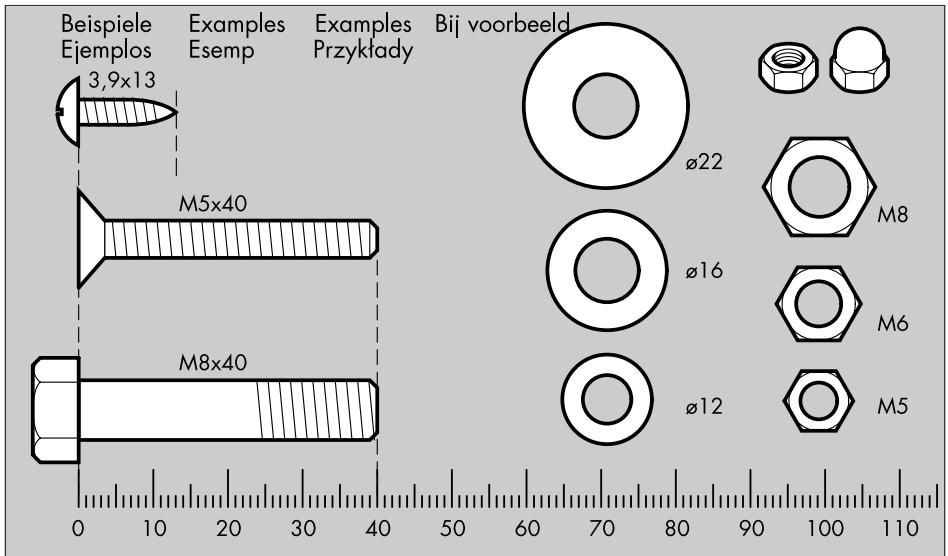

Messhilfe für Verschraubungsmaterial

GB Measuring help for screw connections
E Ayuda para la medicacion de los tornillos
F Gabarit pour système de serrage
1 Misure per i materiali di avvitamento
NL Meethulp voor schroefmaterialiaal
PL Wzornik do połoczneśrubowych

Checkliste (Packungsinhalt)

GB Checklist (contents of packaging)
F Llte de verification (contenu de l'emballage)
NL Checklijst (verpakkingsinhoud)

E Listadecontrol (contenido del paquete)
1 LiSta di controlo (contenuto del pacco)
PL Listakontrolna (zawartosc opakowania)

				2
				2
				2
				2
				1
				1
				1
				3
	1		1	1
	1		1	1
	5		8	8
			1	1

	3
	2
	10
	6
L	5
M8x70	28
M8x90	4
M10x70	2

4,8x16	2
M8x40	2
M6x55	2
M6x65	10
M6x75	12
PA 015,5	24
PA 024	5
012,5	10
016	34
021	2
M6	24
M8	34
M10	7

1

2

3

4

5

6

7

8

9

10

11

12

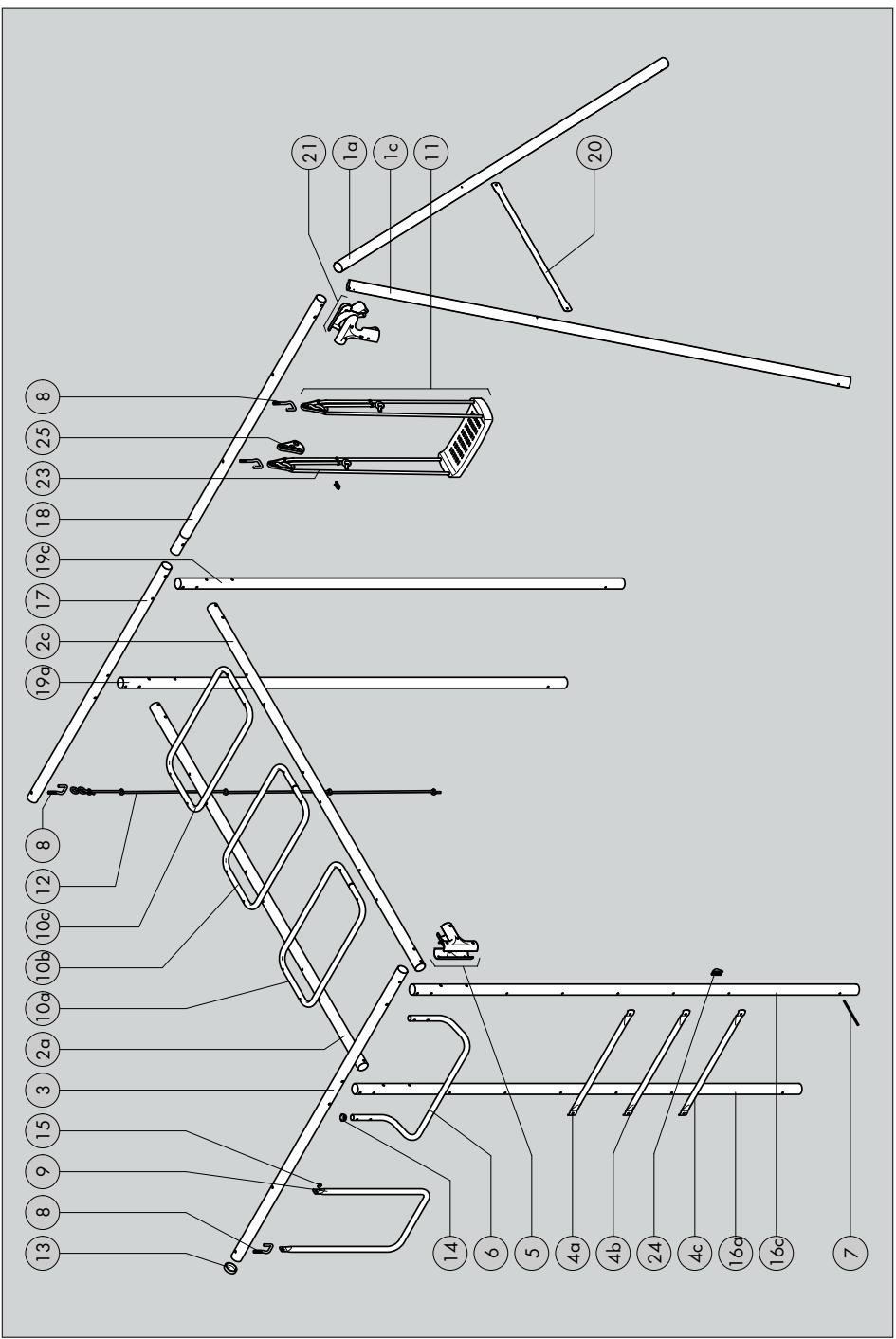

Ersatzteilzeichnung und -liste

GB Spare parts drawing and list
F Dessin et liste des pieces de rechange
NL Reserveonderdeeltekening en -lijst

Teil Nr.	Bezeichnung	Stück für 8398-600
		1	gelb 94210476
1a	Stützrohr	1	blau 94210475
1c	Stützrohr	1	gelb 94210472
2a	Leiterrohr	1	blau 94210471
2c	Leiterrohr	1	94210480
3	Firstrohr (1800 mm)	1	94210480
4a	Leitersprosse	2	gelb 94210251
4b	Leitersprosse	1	rot 94210143
4c	Leitersprosse	2	blau 94210485
5	Klemmschalen-Satz (4 Stück, Bl 374)	4	94210014
6	Trimmbügel	1	94210486
7	Bodenanker	6	97200617
8	Schaukelhaken (ø10 mm, L-Form) mit Befestigungsmaterial	5	25034097
9	Schwungbügel mit Buchsen	1	942010484
10a	Sprossenrehmen	1	gelb 94210249
10b	Sprossenrehmen	1	rot 94210157
10c	Sprossenrehmen	1	blau 94210483
11	Schaukelsitz (kpl.)	1	94281180
12	Kletterseil mit S-Haken	1	73703021
13	Kappe für Ø48,25 mm	3	10101098
14	Stopfen für Ø25 mm	2	10100030
15	Radnabenbuchse für Ø10 mm	2	10116013
16a	Leiterstandrohr	1	gelb 94211048
16c	Leiterstandrohr	1	blau 94211046
17	Firstrohr (1455 mm)	1	94210479
18	Firstrohrveränderung	1	94210481
19a	Standrohr (2400 mm)	1	gelb 94210474
19b	Standrohr (2400 mm)	1	blau 94210473
20	Strebe	1	94210182
21	Klemmschalen-Paar (Bl 593)	1	94210313
22	Schraubenbeutel	1	94280159
23	Schaukelseil (kpl.)	2	73701033
24	Schraubenabdeckung	10	70130092
25	Seileinhängung	2	70132194

FREIZEIT MARKE KETTLER

Bei Reklamationenitte diese Kontrollnummer angegeben.
GB In case of complaint, please state this control number.
En cas de réclamation, prière de mentionner ce numéro de contrôle.
NL Bij reclamations dit controlenummer vermelden.
En caso de reclamacion indique este numero de control.
In caso di reclami, siete pregati di indicare il seguente numero di controllo.
PL W przypadku reklamaggi prosze podawac numer kontrlny.
