BEDIENUNGSANLEITUNG SAFARI GT KETTLER

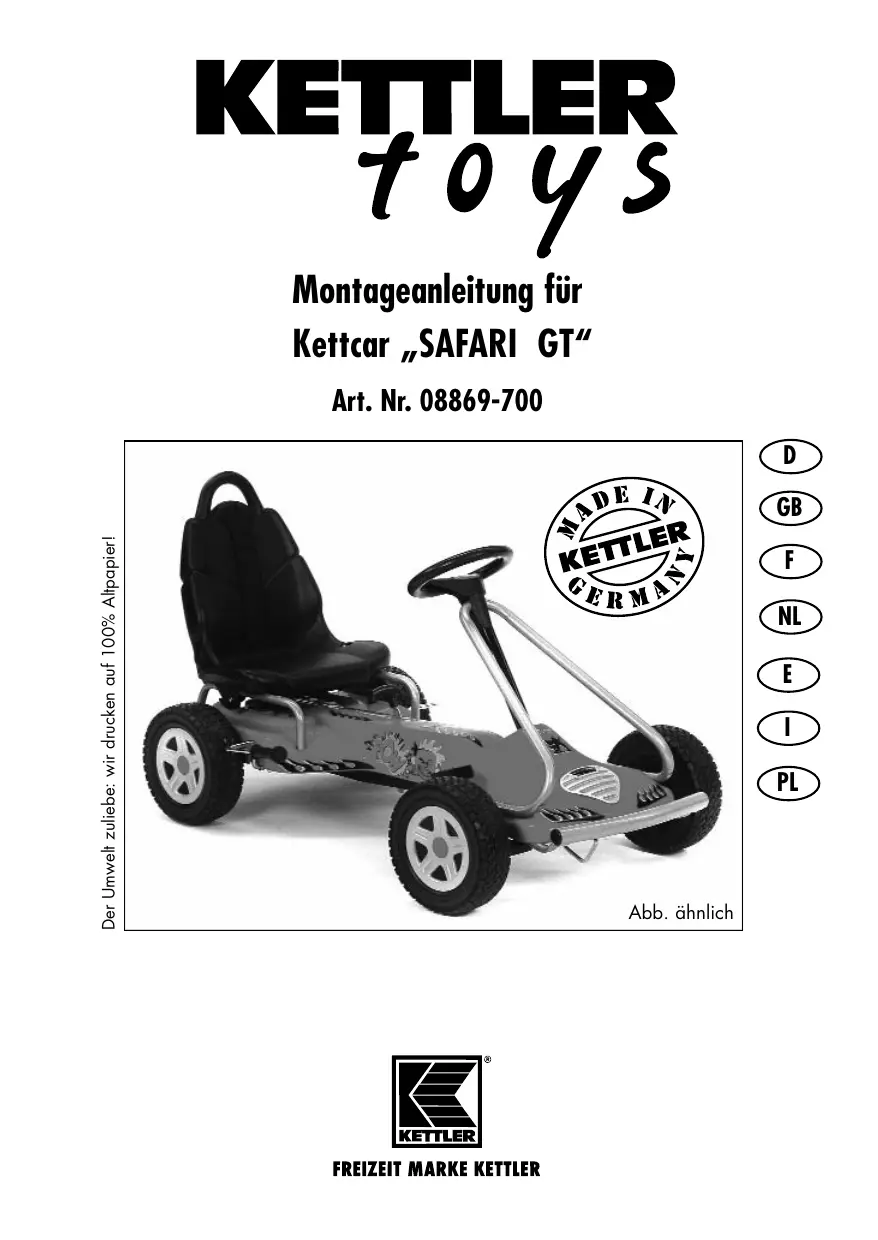

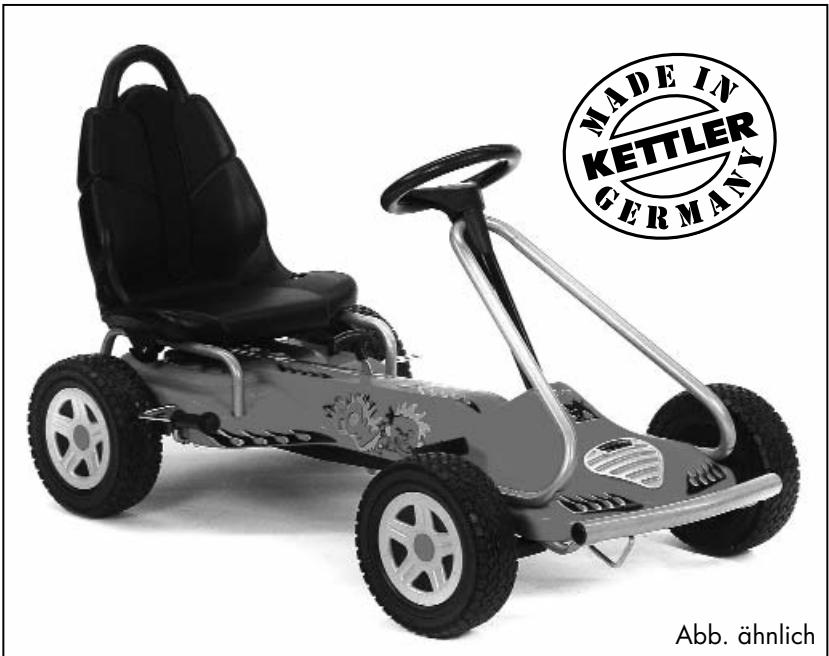

Montageanleitung für Kettcar „SAFARI GT"

Art. Nr. 08869-700

Der Umwelt zuliebe: wir drucken auf 100% Altpapier!

Bitte lessen Sie diese Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung these KETTLER-Produktes. Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten und Ersatzteilbestellungen sorgfältig auf.

Dieses KETTLER-Produkt wurde nach dem aktuellen Stand der Sicherheitsvorschriften konstruiert und unter einer ständigen Qualitätüberwachung gefertigt. Die hieraus gewonnenen Erkenntisse setzen wir in unsere Entwicklung einflieben. Aus thisem Grunde behalten wir uns Änderungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität bieten zu können. Sollte es trotzdem Grund für Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.

Zu Ihrer Sicherheit

■ Achtung: Beaufsichtigen Sie den Spielbetrieb (Erwachsener). Die Benutzung ist nur durch eine (1) Person (außer bei Tandem-Sitz) zulässig. Tragen Sie damit Sorge, dass das Kinderfahrzeug nur in einer gefahrenfreien Umgebung benutzt wird. Benutzen Sie das Fahrzeug nicht in der Nähe von Abhängen, Treppen, Straßen, Bahnanlagen, Gewössern, etc. Bei der Benutzung ist festes Schuhwerk zu tragen. Wir empfehlen das Tragen geeigneter Schutzbekleidung und Sicherheitshelm.
Dieses Spielgerät ist ausschließlich für den privaten Gebrauch bestimmt (keine gewerbliche oder öffentliche Nutzung).
Dieses Fahrzeugarf nur fur seinen bestimmungsgemaien Zweck verwendet werden, d. h. als Spielgerat fur die Benutzung durch eine (1) Person. Jegliche andere Verwendung ist unzulassig und möglicherweise gefährlich. Der Hersteller kann nicht fur Schaden verantwortlich gemacht werden, die durch einen nicht bestimmungsgemaien Gebrauch verursacht wurden.
Das Fahrzeug ist geeignet für Kinder von 5 - 10 Jahren mit einer Körpergroße von 110 - 140 cm.
■ Alle KETTLER-Kinderfahrzeuge entsprehen der EN 71-1/-2/-3 (Europa-Norm „Sicherheit von Spielzeug"; max. Benutzergewicht: 50 kg). Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, etc.) konnen Gefahren für den Benutzer entstehen.
■ Beschädigte Bauteile können die Sicherheit der Benutzer gefährden und die Lebensdauer des Fahrzeuges beeinträchtigen. Führren Sie deshalb in kurzen Abständen, dem Betrieb angegemessen, regelmäßig Kontrollen aller Bauteile auf mögliche Schäden und lose Verbindungen durch (Schauben, Steckverbindungen, etc.).
Tauschen Sie beschädigte/verschlissene Bauteilesofar aus und entziehen Sie das Gerät bis zur Reparatur der Nutzung. Es konnten sonst unvorhersehbare Schäden/Gefahren auftreten. Benutzen Sie im Bedarfsfall ausschließlich Original KETTLER-Ersatzteile!
Da das Fahrzeug ein Spielgerät ist, entspricht es nicht den Bestimmungen für den öffentlichen Straβenverkehr und darauf aus dieser Grunde auch nicht daran teilnehmer.
■ Bedenken Sie, dass bei der Benutzung von Schaukeln, Klettergerüsten, Dreirädern u. ä. immer die Gefahr eines Sturzes, eines Kippens usw. für den Benutzer besteht.
■ Verbinden Sie das Kinderfahrzeug nicht mit anderen Fahrzeugen, Sportgeräten oder sonstigen Zugeinrichtungen, da das Kinderfahrzeug ist nicht für höhere Geschwindigkeiten konzi-piert ist.
■ Beachten Sie, dass Kinder ihre eigenen Fähigkeiten und bestimmte (Gefahren-) Situationen oft-mals noch nicht richtig einschätzen können. Bedenken Sie auch, daß es durch das natürliche Spielbedürfnis und Temperament der Kinder zu unvorhersehbaren Situationen kommt kann,

D

die eine Verantwortung seitens des Herstellers ausschreiben.

Das Kinderfahrzeug ist ein unbeleuchtetes Spielgerät. Die Benutzung im Dunklen ist gefährlich.
■ Bewahren Sie die nicht benutzten Deko-Aufkleber sorgsam auf und halten Sie Kleinkinder davon fern. ACHTUNG: Verschluckbare Kleinteile. Gefahr des Erstickens!
■ Achtung! Halten Sie während der Montage des Produktes Kinder fern (verschluckbare Kleinteile).

Zur Handhabung

■ Kontrollieren Sie vor jeder Benutzung des Gerätes immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.
■ Unterweisen Sie Kinder im richtigen Umgang mit dem Fahrzeug und machen Sie sie auf mögliche Gefahren aufmerksam.
■ Beachten Sie, dass sich bei Geräten ohne Freilauf die Pedale auch mitdrehen, wenn das Fahrzeug nur geschoben wird oder rollt.
Das Kinderfahrzeug verfügbar nicht über eine sogenannte Feststellbremse. Sichern Sie dazu abgestellte Fahrzeuge gegen Wegrollen. Lassen Sie Kinder, die das Gerät noch nicht alleine beherrschen, nicht unbeaufsichtigt bei dem abgestillten Fahrzeug.
■ Bei Geräten mit Verstellmöglichkeit passen Sie diese biste an die Körperprüge ihres Kindes an.
Transportieren Sie keine Gegenstände auf dem Fahrzeug.
■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder atzende Mittel.
■ Geben Sie vierteljährlich einigen Tropfen Öl an die Lagerbuchsen des Lenkers und der Räder.
■ Bei Modellen mit Luftbereitung: Beim Abstellen von Spieler geräten mit Luftbereitung auf Böden, die Lösungsmittelhaltige Stoffe enthalten oder mit solchen verklebt sind (z. B. PVC), besteht die Gefahr von Fleckenbildung durch eine chemische Reaktion mit dem Naturprodukt Kautschuk. Legen Sie im Zweifelsfall Abdeckmaterial unter die Räder. Achten Sie auf den richtigen Reifendruck (2,5 bar); ein zu niedriger Druck erhöht den Verschleib und erschwert dasfahren!

Montagehinweise

■ Stellen Sie sicher, dass erst mit dem Fahrzeug gespielt wird, nachdem die Montage ordnungsgemäß von einer erwachenen Person durchgeführt und kontrolliert worden ist.
Die Montage muß sorgfältig und von einer erwachsenen Person durchgeführt werden. Sehen Sie sich diese Montageanleitung vor Beginn der eigentlichen Arbeit bereits an. Innerhalb der einzelnen Abbildungen ist die Montagefolge ggf. durch Buchstaben vorgegeben. Halten Sie sich bereits an die angegebenen Montageschritte, damit eine sichere Benutzung und Funktion gewährleistet ist.
■ Beachen Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Gerätes vor!
■ Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, halten Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgegeben konnen. Bei Folien/Kunststoffüten für Kinder Erstickungsgefahr!
■itte verschrauben Sie zunachst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsicherndemuttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließendziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem

Schraubenschlüssel richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschrift auf festen Sitz. Achtung: wieder gelöste Sicherheitsmattern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.

■ Bei Montage von Kunststoffgriffen: Zur Montageerleichterung wärmen Sie die Lenkergriffe in warmen Wasser an.
Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann.
■ Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.

HEINZ KETTLER GmbH & Co.KG · SERVICECENTER · Henry-Everling-Str. 2 · D-59174

Kamen

Tel.: 02307 / 974-111

Fax: 02307 / 974-295

E-Mail: [e-mail]

KETTLER Austria GmbH · Ginzkeyplatz 10 · A-5020 Salzburg

Trisport AG · Im Hösch · CH-6331 Hünenberg

http://www.kettler.de

Trisport AG · Im Bösch 67 · CH-6331 Hünenberg http://www.kettler.de

Messhilfe für Verschraubungsmaterial

Geben Sie bei Ersatzteilbestellungen die vollständige Artikelnummer, die Ersatzteilbestellnummer, die benötigte Stückzahl sowie die Seriennummer des Artikels an.

Bestellbeispel: „Artikelnummer 08869-700 / Ersatzteiln.r. 10116000 / 1 Stück / Seriennr. ...“

Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und geliefert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist diese durch den Zusatz „mit Verschraubungsmaterial" bei der Ersatzteilbestellung anzügeben. Falls Sie nur das komplette Verschraubungsmaterial bereits, bestellen Sieitte Pos. 46 mit entsprechender Ersatzteilnummer.

Entsorgungshinweis

KETTLER-Produkte sind recyclebar. Führn Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung zu (örtliche Sammelstelle).

Ersatzteilstücklste für Kettcar „SAFARI GT", Art. Nr. 08869-700

Teil Nr.	Bezeichnung	Stk	Ersatzteiln.
1	Rahmen (kpl. mit Stopfen und Befestigungsmaterial)	1	91610806
2	Spurstange (kpl. mit Achsschenkeln und Befestigungsmaterial)	1	17015650
3	Haube mit Stopfen und Reflektoren (4597)	1	70121123
4	Bolzen mit Sperscheibe für ø8mm	2	10407010
5	Laufrad (kpl. mit Blende, Sechskantbuchsen und Befestigungsmaterial für ø13mm)	3	15170062
6	Mitnehmerrad mit Befestigungsmaterial für ø13mm	1	15170063
7	Radblende (2431)	4	70121880
8	Sechskantbuchse für ø13mm	6	70121470
9	Lenksäulenbögel mit Stopfen für ø22mm	1	91650170
10	Lenksäule	1	90220078
11	Lenkrad (1927)	1	70121330
12	Verschraubungssatz für Lenkrad	1	94606697
13	Lenkradkappe (1928)	1	70121352
14	Stopfen für Haube (2042)	1	70121821
15	Tretkurbel (kpl. mit Pedalen, Tretlagerbock usw., montiert)	1	91630016
16	Pedal m. Bef.-Mat. f. ø13,5mm	2	10112003
17	Kettenspanndraht (kpl. mit U-Scheibe und Mutter)	1	25020275
18	Stopfen für ø22mm	2	10100027
19	Stopfen für ø25mm (flacher Rand)	2	10116000
20	Kettenverkleidung (0921)	1	70121270
21	Hinterachse (kpl. mit Kupplung, Schaltgestänge und Befestigungsmaterial)	1	91630057
22	Kette mit Schloß	1	91630017
23	Achslager für ø13mm	2	10116004
24	Lagerschelle für Achslager ø13mm	2	97200265
25	Bremsbügel (kpl. mit Tauchkappen, Schutzkappen und Bremsgriff für ø10mm)	1	97200792
26	Bremsgriff	1	70121342
27	Lagerschelle für Bremsbügel	2	97200030
28	Schalthebel mit Griff	1	97200033
29	Griff für Schalthebel (0627)	1	70121480
30	Auflaggebügel (kpl. mit Verbindungsstücken und Befestigungsmaterial)	1	91660031
31	Blassitz (4667)	1	70120670
32	Rohrverbinder (2429)	1	70121440
33	Übergangskörper (2428)	1	70121445
34	Lenkerrohr	1	91650167
35	Stopfen für Blende (2042)	4	70121821
36	Verstellhalalterung komplett (3078)	2	98585005
37	Stopfen für ø 32 mm	2	10100038
38	Tauchkappeø 4,5x12 mm	1	10101125
39	Tauchkappeø 5x25 mm	1	10101092
40	Blende für Mitnehmerrad (3282)	1	70121842
41	Spurstangenabdeckung, rechts (3728)	1	70121622
42	Spurstangenabdeckung, links (3729)	1	70121623
43	Kühlergrilleinsatz (3601)	1	70121405

Ersatzteilstücklste für Kettcar „SAFARI GT", Art. Nr. 08869-700

Teil Nr.	Bezeichnung	Stk	Ersatzteiln.
44	Lamellenstopfen	2	10100027
45	Rückenpolster	1	13200018
46	Schraubenbeutel (o. Abb.)	1	91680173
