BEDIENUNGSANLEITUNG PBS 900 A1 PARKSIDE
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
FR BE
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
| FR/BE | Instructions d'utilisation et consignes de sécurité | Page 5 |
| NL/BE | Bedienings- en verigheidsinstructies | Pagina 15 |
| DE/AT/CH | Bedienungs- und Sicherheitseinweise | Seite 25 |
Introduction
- Technische gegevens
Bandschuurmachine: Parkside PBS 900 A1
Nominate spanning: 230V 50Hz Nominal
Gehoorbescherming dragen!
Totale trillingswaarde, EN 60745:
Trillingsemissiewaarde a_h,D = 2,928m / s^2
Onzekerheid K < 1,5m / s^2
2. Elektrische vergilgheit
3. Veiligkeit van Personen
Bestimmungsgemäß Gerbrauch. 26
Ausstattung. 26
Lieferumfang.. .Seite 27
Technische Daten . 27
Allgemeine Sicherheitsinweise für Elektrowerkzeuge
- Arbeitsplatz-Sicherheit.. 27
- Elektrische Sicherheit.. 28
- Sicherheit von Personen . 28
- Verwendung und Behandlung des Elektrowerkzeugs.. .Seite 29
Sicherheitshinweise für Bandschleifer. 29
Inbetriebnahme
Schleifband einspannen / wechseln.
Arbeitshinweise . 30
Staubabsaugung. 31
Bedienung
Ein- und ausschalten.. .Seite 31
Drehzahl und Schleifband wahlen..
Stationäre Arbeitsen . 32
Tipps und Tricks.. 33
Wartung und Reinigung .Seite 33
Service . 33
Garantie .Seite 33
Entsorgung .Seite 34
| In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet: |
| Bedienungsanleitunglesen! | W | Watt (Wirkleistung) |
| Warn- und Sicherheitsinweise beachten! | | Schutzklasse II |
| Vorsicht vor elektrischem Schlag! Lebensgefahr! | | Tragen Sie einen Gehörschutz, eine Atem-/ Staubschutzmaske, Schutzbrille und eine Schutzhandschuhe. |
| Explosionsgefahr! | | Kinder vom Elektrowerkzeug fernhalten! |
| n0 | Bemessungs-Leerlaufdrehzahl | | Lebensgefahr durch elektrischen Schlag bei beschädigtem Netzkabel oder -stecker |
| V~ | Volt (Wechselspannung) | | Entsorgen Sie Verpackung und Gerät umweltgerecht! |
Bandschleifer PBS 900 A1
- Einleitung
Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den
richtigen Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.
Bestimmungsgemäß Gebrauch
Der Bandschleifer ist für trockenes Flächenschleifen von Holz, Kunststoff, Metall und Spachtelmasse sowie lackierten Oberflächen ausgelegt. Das Gerät darf nur für Trockenschliff verwendet werden. Beachten Sieitte, dass Sie zur Bearbeitung der verschiedene Materialien entsprechende Schleifblätter mit Unterschiedlicher Körnung einsetzen und die Drehzahl ebenfalls dem Material anpassen. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. jeder andere Verwendung oder Veränderung der Maschine
gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entwickelte Schäden übernimmt der Hersteller keine Haftung.
Ausstattung
Stellrad Bandgeschwindigkeit
Feststellknopf
EIN-/AUS-Schalter
4 Zahnriemenabdeckung
5 Absaugstutzen
6 Justierschraube für Bandlauf
7Zusatz-Handgriff
8 Lüftungsschlitze
9 Spannhebel
Staubfangbox
[1] Absaugadapter
Stationär-Montage-Set:
12 Montagerahmen
13 Klemmlatten 2x
[14] Schraubzwingen 2x
[15] Abstandsplatten 2x
16 Schraube
- Lieferumfang
Kontrollieren Sie unmittelbar nach dem Auspacken des Gerätes den Lieferumfang:
1 Bandschleifer PBS 900 A1
1 Schleifband
1 Staubfangbox
1 Absaugadapter (zur externen Staubabsaugung)
1 Stationär-Montage-Set
1 Bedienungsanleitung
- Technische Daten
| Bandschleifer: | Parkside PBS 900 A1 |
| Nennspannung: | 230V~ 50Hz |
| Nennaufnahme: | 900W |
| Leerlauf- | |
| Bandgeschwindigkeit: | 180-340 m/min |
| Leerlaufdrehzahl: | n0345-645/min-1 |
| Schleifband: | 75 x 533 mm |
| Schutzklasse: | II/回 |
Messwert für Geräusch ermittelt entspruchend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:
Schalldruckpegel: 86 dB(A)
Schalleistungspegel: 100 dB(A)
Unsicherheit K: 3 dB
Gehorschutz fragen!
Schwingungsgesamtwerte nach EN 60745:
Schwingungsemissionswert a_h,D = 2,928m / s^2
Unsicherheit K < 1,5m / s^2
WARNING! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden.
Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fälle über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwin
gungsbelastung konnte untersacht werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.
Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollenn auch die Zeiten berücksichtig werden, in denen das Gerät abgeschelt ist oder dazu lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Der Bandschleifer PBS 900 A1 verfügt über Vollwellelektronik mit zusätzlicher Regelelektronik, Softstart mit Einschlatsrombegrenzung.
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
A WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse
bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatz-Sicherheit
a) Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung und unbeuchte Arbeitsbereiche können zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrder Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entsenden können.
c)
Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs
fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden.Verwenden Sie keineAdapterstecker gemeinsam mitschutzgeberdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit ge-erdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken.
EsbestehteinerhöhtesRisiko durchelektrischen Schlag, wennIhrKörpergeerdetist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d)
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzu
hängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräfeteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die
Anwendung eines für den Außenbereich geeigneten Verlägerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerk-zeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie stets aufmerksam, achten Sie daraufuf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b)
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen person-
licher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden
Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
4. Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneid-
werkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
Sicherheitshinweise für Bandschleifer
Halten Sie das Gerät an den isolierten Griffflächen, da das Schleifband das eigene Netzkabel treffen kann. Das Beschädigten einer spannungsführenden Leitung kann metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
■ BRANDGEFAHR DURCH FUNKENFLUG!
Wenn Sie Metalle schleifen entsteht Funkenflug.
Achten Sie deshalb unbedingt daraufuf, dass keine Personen gefährdet werden und sich keine brennbaren Materialien in der Höhe des Arbeitsbereiches befinden.
Schlieben Sie beim Bearbeiten von Holz und insbesondere wenn Materialienbearbeitert werden,bei denen gesundheitsgefahrtdende Stäube entstehen,das Gerät an eine geeignete externe Absaugvorrichtung an.
Sorgen Sie bei der Bearbeitung von Kunststoffen, Farben, Lacken etc. für ausreichende Belüfung.
Der Bandschleifer ist für trockenes Flächenschleifen von Holz, Kunststoff, Metall und Spachtelmasse sowie lackierten Oberflächen ausgelegt. Das Gerätarf nur für Trockenschliff verwendet werden.
Asbesthaltiges Materialarf nichtbearbeitert werden.Asbest giltalskrebserlegend.
A WARDNUNG! GIFTIGE STÄUBE! Die beim Schleifen von z. B. bleihaltigen Anstrichen, einigen Holzarten und Metallen entstehenden schädlichen / giftingen Stäube stellen eine Gesundheitsgeführung für die Bedienperson oder in der Nähe befindliche Personen dar.
Tragen Sie Schutzbrille und Staubschutzmaske!
Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen/Schraubstock, um das Werkstück festzuhalten. Es ist damit{sicherer gehalten,als mit ihrer Hand.
Stützen Sie auf keinen Fall die Höhe neben oder vor dem Gerät und der zu bearbeitenden Flüche ab, da bei einem Abrutschen Verletzungsgefahr besteht.
Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose.
Fuhren Sie das Netzkabel immer nach hinten vom Gerät weg.
Vermeiden Sie den Kontakt mit dem laufenden Schleifband.
Bearbeitensiekeine angefeuchtetenMaterialien oder feuchte Flachen.
Führn Sie das Gerät immer eingeschaltet gegen das Werkstück. Hebeln Sie das Gerät nach der Bearbeitung vom Werkstück ab und schalten Sie es erst dann aus.
- Halten Sie das Gerät während der Arbeit immer fest mit beiden Händen (siehe auch Abb. D). Sorgen Sie für einen sicheren Stand.
Lassen Sie das Gerät vollständig zum Stillstandkommen und schalten Sie es aus, bevor Siees ablegen.
Ziehen Sie bei Arbeitspausen, vor allen Arbeitern am Gerät (z.B. Wechsel des Schleifpapiers) und bei Nichtgebrauch immer den Netzstecker aus der Steckdose.
Inbetriebnahme
Schleifband einspannen / wechseln
A WARNUNG! VERLETZUNGSGEFAHR!
Ziehen Sie den Netzstecker immer aus der Steckdose, bevor Sie Arbeiten am Bandschleifer durchfuhren.
-
Lösien Sie zunachst die Spannvorrichtung für das Schleifband, indem Sie den Spannhebel ganz herausschwenken (siehe Abb. A). Die Spannvorrichtung ist nun geöffnet und das Schleifband lässt sich entnahmen.
-
Legen Sie nun ein neues Schleifband auf bzw. wechseln Sie es aus, um andere Material zu bearbeiten oder die Kornstärke zu wechseln.
WICHTIG: Die Pfeilrichtungen auf der Innenseite des Schleifbandes und am Gerätegehause müssen übereinstimmen.
- Drücken Sie den Spannhebel 9 wieder in die Ausgangsposition.
Schleifband justieren:
- Nehmen Sie das Gerät hoch, schalten Sie es ein und drehen es um. Justieren Sie nun den Bandlauf, indem Sie die Justierschraube 6 so drehen, bis die Kante des Schleifbandes bündig und parallel mit der Gerätekante verläuft (Abb B).
WICHTIG: Achten Sie unbedingt daraufuf, dass sich das Schleifband nicht am Gehäuse einschlieft. Prufen Sie regelmäßig den Bandlauf und regeln Sieihn, wenn nötig, mit der Justierschraube 6 nach.
- Arbeitshinweise
Geringer Schleifdruck genugt:
Arbeiten Sie mit geringem Schleifdruck. Das Eigengewicht des Bandschleifers reicht für gute Schleifleistungen aus. Zusätzlich schonen Sie durch diese Arbeitsweise den Verschleiß des Schleifbandes und die Oberfläche des Werkstücks wird glatter.
Abtrag und Oberfläche:
Die Abtragsleistung und die Oberflächengüte werden von der Bandgeschwindigkeit und der Kornstärke des Schleifbandes bestimmt (siehe auch Abschnitt «Drehzahl und Schleifband wahlen«).

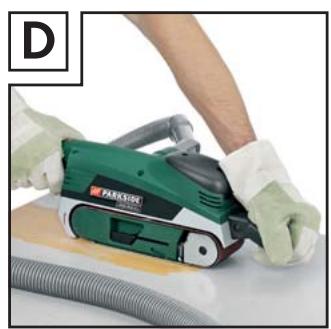

Schleifvorgang:
Platzieren Sie das Gerät eingeschaltet auf dem Werkstück und arbeiten Sie mit mächtigem Vorschub. Führer Sie den Schleifvorgang parallel und überlappend zu den Schleifbahren durch. Zur Vermeidung von störenden, querlaufenden Schleifspuren nur in Faserrichtung schleifen. Hebien Sie das Gerät nach der Bearbeitung vom Werkstück ab und schalten Sie es erst dann aus.
Staubabsaugung
A WARNUNG! BRANDGEFAHR! Beim
Arbeiten mit Elektrogeräten, die über eine Staubfangbox verfügen oder durch eine Staubabsaugvortrichtung mit dem Staubsauger verbunden werden können, besteht Brandgefahr! Unter umgünstigen Bedingungen, wie z.B. bei Funkenflug - beim Schleifen von Metall oder Metallresten in Holz - kann sich Holzstaub in der Staubfangbox (oder im Staubbeutel des Staubsaugers) selbst entzüden. Dies kann insbesondere dann geschehen, wenn der Holzstaub mit Lackresten oder anderen chemischen Stoffen vermisch ist und das Schleifgut nach langem Arbeiten heißt ist. Vermeiden Sie deshalb unbedingt eine Überhitzung des Schleifguts und des Gerätes und entleeren Sie vor Arbeitspausen stets die Staubfangbox bzw. den Staubbeutel des Staubsaugers.
Tragen Sie eine Staubschutzmaske!

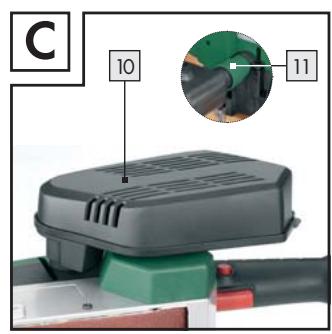

Staubabsaugung mit Staubfangbox:
Schieben Sie die Staubfangbox [10] auf den Absaugstutzen [5] an der Geräteseite (Abb. C).
Staubfangbox entleeren:
Ziehen Sie die Staubfangbox [10] vom Absaustutzen [5]. Öffnen Sie die Staubfangbox [10] und entleeren Sie diese.
Staubabsaugung mit einer Fremdabsaugung:
A WARNUNG! Bei explosivem Staub/Luftgemisch,müssen Sie einen dazu speziell geeigneten Absauger verwenden.
BRANDGEFAHR! Beim Schleifen von Metallen (Funkenflug) keine Staubabsaugung (Staubfangbox oder Staubsauger) verwenden.
- Schieben Sie den Absaugadapter 11 auf den Absaugstutzen 5 an der Geräteseite (siehe Abb.C).
- Schieben Sie den Schlauch einer zulässigen Staubabsaugvorrichtung (z.B. eines Werkstattstaubsaugers) auf den Absaugadapter 11.
Bedienung
Ein- und ausschalten
Der Bandschleifer PBS 900 A1 verfügbar über Vollwellenelektronik mit zusätzlicher Regelelektronik, Sanfthanlauf mit Einschlatsrombegrenzung.
Sie können beim Betrieb des Bandschleifers zwischen Moment- und Dauerbetrieb auswahlen. Benutzen Sie für kurze Arbeiten den Momentbetrieb. Für länger andauernde Arbeiten empfehlen wir den Dauerbetrieb. Die Bedienung ihrer gewünschten Einstellung Funktioniert wie folgt:
Momentbetrieb einschalten:
Drücken Sie den EIN-/AUS-Schalter 3.
Momentbetrieb ausschalten:
Lassen Sie den EIN-/AUS-Schalter 3 los.
Dauerbetrieb einschalten:
- Drücken Sie den EIN-/AUS-Schalter 3, halten Sie ihn gedrückt und drücken Sie den Feststellknopf 2.
Dauerbetrieb ausschalten:
Drücken Sie den EIN-/AUS-Schalter und halten Sie ihn los.
Drehzahl und Schleifband wahren
Mit dem Stellrad Bandgeschwindigkeit 1 konnen Sie die Drehzahl auch bei laufendem Gerät wahlen. Die optimale Bandgeschwindigkeit ist abhängig von dem zu bearbeitenden Werkstück bzw. Material. Ermitteln Sie die jeweils beste Drehzahl immer selbst in einem praktischen Versuch. In der nachfolgenden Tabelle findsen Sie unverbindliche Werte, die Ihnen die Ermittlung erleichtern.
| Werkstoff/Arbeitsbereich | Weichholz |
| Grobschliff (Körnung) | 60 |
| Feinschliff (Körnung) | 240 |
| Drehzahlvorwahr | hoch (5-6) |
| Werkstoff/Arbeitsbereich | Hartholz |
| Grobschliff (Körnung) | 60 |
| Feinschliff (Körnung) | 180 |
| Drehzahlvorwalt | hoch (5-6) |
| Werkstoff/Arbeitsbereich | Spanplatten |
| Grobschliff (Körnung) | 60 |
| Feinschliff (Körnung) | 150 |
| Drehzahlvorwahr | hoch (5-6) |
| Werkstoff/Arbeitsbereich | Farbe / Lacke ent-fernen |
| Grobschliff (Körnung) | 60 |
| Feinschliff (Körnung) | -- |
| Drehzahlvorwahr | hoch (5-6) |
| Werkstoff/Arbeitsbereich | Lacke anschleifen |
| Grobschliff (Körnung) | 150 |
| Feinschliff (Körnung) | 320 |
| Drehzahlvorwahr | niedrig (1-2) |
| Werkstoff/Arbeitsbereich | Stahl entrosten |
| Grobschliff (Körnung) | 40 |
| Feinschliff (Körnung) | 120 |
| Drehzahlvorwalt | mittel/hoch (3-4) |
| Werkstoff/Arbeitsbereich | Kunststoffe |
| Grobschliff (Körnung) | 120 |
| Feinschliff (Körnung) | 240 |
| Drehzahlvorwalt | niedrig/mittel (2-3) |
| Werkstoff / Arbeitsbereich | Nichteisen-Metalle (z.B. Alu) |
| Grobschliff (Körnung) | 80 |
| Feinschliff (Körnung) | 150 |
| Drehzahlvorwahr | mittel / hoch (3-4) |
- Stationares Arbeiten
Mit dem Stationär-Montage-Set können Sie das Gerät für eine horizontale oder vertikale Arbeit auf einer ebenen, festen Fläche (z.B. Werkbank) befestigen.
Horizontales Arbeitsen (siehe Abb. E):
- Setzen Sie den Bandschleifer auf den Montagerahmen 12 und führen den Absaugstutzen 5 durch die Öffnung des Montagerahmens 12. Ziehen Sie die Schraube 16 an.
- Stecken Sie die beiden Klemmplatten [13] auf die vorgesehenen Lochungen an der gegenüber liegenden Seite und schrauben Sie diese mit denVBereiteten Schrauben fest an.
Stecken Sie die Bolzen der Schraubzwingen [14] in die Bohrungen an einer der langen Seiten des Montagerahmens [12] (siehe Abb. E). Befestigen Sie den Montagerahmen [12] durch Festdrehender Schraubzwingen [14].
Vertikales Arbeitsen (siehe Abb. F):
Steen Sie die Bolzen der Schraubzwingen [14] in die Bohrungen an eine der kurzen Seite des Montagerahmens [12]. Befestigen Sie den Montagerahmen [12] an einer ebenen festen Fläche (z.B. Werkbank) durch Festdrehen der Schraubzwingen [14].
- Setzen Sie den Bandschleifer auf den Montagerahmen 12 und führen den Absaugstutzen 5 durch die Öffnung des Montagerahmens 12. Ziehen Sie die Schraube 16 an.
Steen Sie die beiden Klemmlatten auf die vorgesehenen Lochungen an der gegenüber liegenden Seite und schrauben Sie diese mit denVBereiteten Schrauben fest an.
Tipps und Tricks
Niemals mit demSELben Schleifband Holz und Metall bearbeiten.
Verschlissene oder eingerissene Schleifbänder konnen das Werkstück beschädigen. Wechseln Sie die Schleifbänder deshalbrechtzeitig aus.
Bewahren Sie Schleifbänder nur hangend auf, da sie durch Knicke etc. unbrauchbar werden.
Wartung und Reinigung
A WARNUNG! VERLETZUNGSGEFAHR!
Ziehen Sie den Netzstecker immer aus der Steckdose, bevor Sie Arbeiten am Bandschleifer durchführren.
Der Bandschleifer ist wartungsfrei.
Reinigen Sie das Gerät, direkt nach Abschluss der Arbeit.
Verwenden Sie zur Reinigung des Gerätes ein trockenes Tuch und keinesfalls Benzin, Lösungs-mittel oder Reiniger, die Kunststoff angreifen.
- Halten Sie Lüftungsöffnungen immer frei.
Entfernen Sie anhaftenden Schleifstaub mit einem Pinsel.
Service
WARNING! Lassen Sie ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
A WARNUNG! Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
- Garantie
Sie erhalten auf these Gerät 3 Jahre Gar- tantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung
gewissenchaft geprüft.itte bewahren Sieden Kassenbon als Nachweis fur den Kauf auf.Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.
Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.
Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschrankt.
Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen(soften nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
DE
Schraven
Service- und Dienstleistungs GmbH
Tel.: +49 (0) 1805008107
(0,14 €/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 €/Min.)
Fax: +49 (0) 2832 3532
e-mail: support.de@kompernass.com
AT
Kompernaß Service Österreich
Tel.: 0820 899 913 (0,20 EUR/Min.)
e-mail: support.at@kompernass.com
CH
Kompernaß Service Switzerland
Tel.: 0848000525
(max.0,0807 CHF/Min.)
e-mail: support.ch@kompernass.com
- Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen können.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.
Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.
Wir, Komperna GmbH, Dokumentenverantwortlicher: Herr Felix Becker, Burgstr. 21, D-44867 Bochum, Deutschland, erklaren hiermit dass diesen Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:
Maschinenrichtlinie (2006/42/EC)
EG-Niederspannungsrichtlinie (2006/95/EC)
Elektromagnetische Verträglichkeit (2004/108/EC)
angewandte harmonisierte Normen
EN 55014-1:2006
EN 55014-2: 1997+A1
EN 60745-1:2009
EN 60745-2-4: 2009
EN 61000-3-2: 2006
EN 61000-3-3: 1995+A1+A2
Typ/Gerätebezeichnung:
Bandschleifer PBS 900 A1
Herstellungsjahr: 08-2010
Seriennummer: IAN 56599
Bochum, 31.08.2010
Hans Kompernaβ
Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
IAN 56599
KOMPERNASS GMBH
BurgsraBe 21
D-44867 Bochum
