DE/AT Bedienungs- und Sicherheitshinweise

Introduction

Bochum, le 31.03.2008

Hans Kompernaß
- Gérant -

Technische gegevens..

Gehoorbescherming dragen!

Leveringsomvang

- Technische gegevens

Stroomverzorging: 230V 50Hz

Nominal opgenomen

vermogen: 500W

Motortoerental: n_01440min^-1

Stel de elektrische gereedschappen nicht bloot aan regen.

Beschem uzelf gegen elektrische schokken.

Bestimmungsgemäß Gerbrauch. 26

Ausstattung.. 26

Lieferumfang .Seite 27

Technische Daten.. 27

Sicherheitshinweise .Seite 27

SicheresArbeiten. 28

Geratespezifische Sicherheitschinweise fur Tischbohrmaschinen.. .Seite 29

Bedienung

Montage. 30

Tischbohrmaschine aufstellen. 31

Installation und Inbetriebnahme. 31

Keilriemen prufen.. 31

Keilriemen spannen. 31

Drehzahl einstellen . 31

Bohrtisch verstellen. 31

Bohrtiefe vorwahlen.

Werkzeugwechsel/Bohrer einspannen.. .Seite 32

Werkstuck in Schraubstock einspannen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tischbohrmaschine ein- und ausschalten. 32

Bohren . 32

Werkstoffe beariten/Beispiele.. 32

Wartung und Reinigung .Seite 33

Entsorgung .Seite 33

Informationen

Service. 33

Konformitätserklarung / Hersteller. .Seite 34

Einleitung

In dieser Bedienungsanleitung werden folgende Piktogramme / Symbole verwendet:
	Bedienungsanleitunglesen!		Tragen Sie eine Atem-/Staubschutzmaske, eine Schutzbrille und Schutzhandschuhe.
	Warn- und Sicherheitshinweise beachten!		Halten Sie Kinder und andere Personen während der Benutzung des Elektro-werkzeugs fern.
	Vorsicht vor elektrischem Schlag!Gefährliche elektrische Spannung - Lebensgefahr!		Halten Sie das Gerät von Regen oder Nüsse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
	Explosionsgefahr!		Ein beschädigtes Gerät, Netzkabel oder Netzstecker bedeuten Lebensgefahr durch elektrischen Schlag. Kontrollieren Sie regelmäßigen den Zustand von Gerät, Netzkabel, Netzstecker.
V~	Volt (Wechselspannung)		Entsorgen Sie Verpackung und Gerät umweltgerecht!
W	Watt (Wirkleistung)

Tischbohrmaschine PTBM 500

Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über

den richtigen Umgang mit Elektrogeräten. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist zum Bohren in Metall, Holz, Kunststoff und Fliesen unter Verwendung von Zylinderschaftbohrern 1,5 mm bis max. Bohrdurchmesser 16 mm geeignet. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernehmen wir keine Haftung. Das Gerät ist nur für den privaten Einsatz bestimmt.

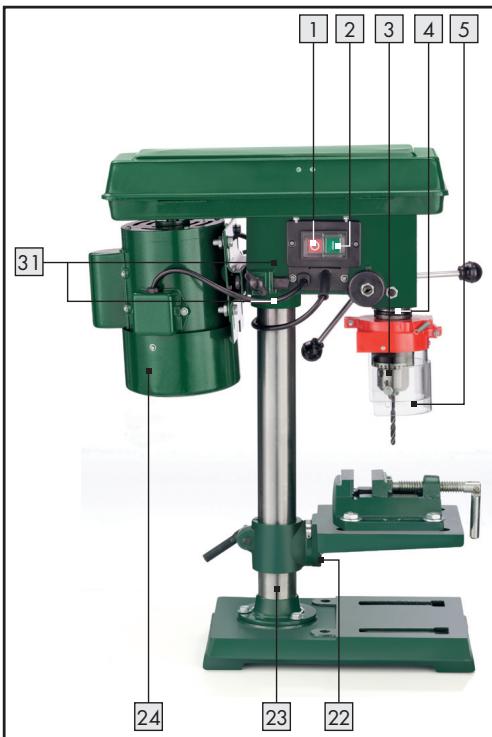

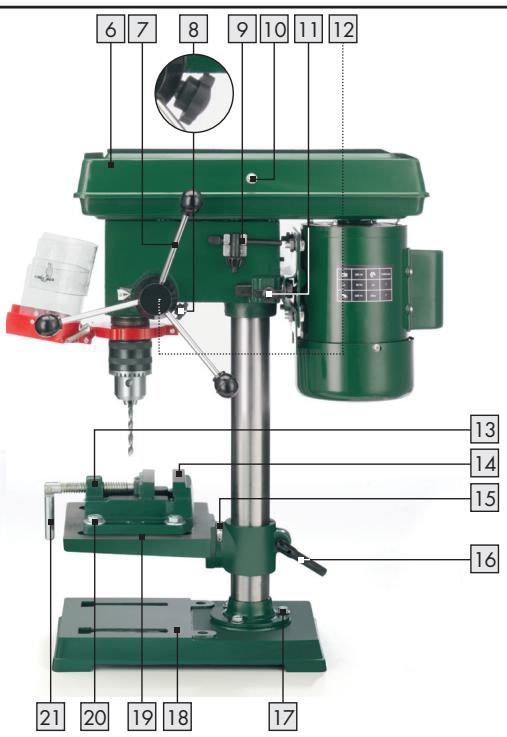

Ausstattung

AUS-Schalter
2 EIN-Schalter
3 Bohrfutter
4 Bohrspindel
5 Schutzvorrichtung
6 Gettriebebdeckung
Handgriff/Spindelführung mit 3 Bohrhubarmen
8 Feststellschraube Bohrtiefenvorwahl
9 Halterung fur den Bohrfutterschluss
10 Verschlussschraube Getriebeabdeckung
11 Feststellschrauben (beidseitig)
12 Tiefenanschlag mit Skala
[13] Schraubstock
14 Spannbacken
15 Winkelskalierung
16 Klemmschraube
17 3 Montageschrauben
17a 3 Unterlegscheiben
17b 3 Sprengringe
18 Bodenplatte
19 Bohrtisch
[20] 2 Schraubstockschrauben
20a 4 Unterlegscheiben
20b 2 Mutter
[2] Knebel

22	Schraube (Bohrtisch-Neigung)
23	Säulenrohr
24	Motoreinheit

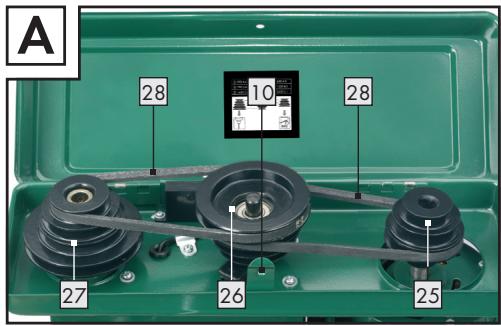

25	motorseitige Antriebscheibe
26	mittlere Antriebscheibe
27	spindelseitige Antriebscheibe
28	Keilriemen
29	Verriegelungsschalter

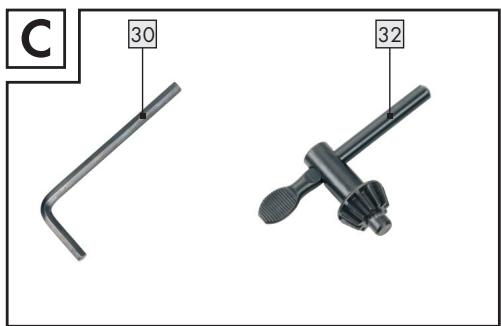

30	1 Innensechskantschluss
31	2 Innensechskantschrauben
32	Bohrfutterschluss

Gerausch- und Vibrationsinformationen:Mit A-Bewertung ermittelter Geräuschpegel.Schaldruckpegel: 72 dB (A)Geräuschpegel: 85 dB (A)Unsicherheit K=3 dB.Der Geräuschpegel beim Arbeiten kann 88 dB (A)überschreiben.

Gehorschutzragen!

- Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken des Gerätes den Lieferumfang:

1 Bodenplatte
1 Säulenrohr
3 Montageschrauben/3 Unterlegscheiben/ 3 Sprengringe
1 Bohrtisch mit Klemmschraube
1 Schraubstock
2 Schraubstockschrauben/4 Unterlegscheiben/ 2 Muttern
1 Motor-/Getriebeeinheit
3 Bohrhubarme
1 Bohrfutter
1 Schutzvorrichtung
1 Sechskant-Inbusschlüssel
1 Bohrfutterschlüssel
1 Bedienungsanleitung
1 Heft „Garantie und Service"

- Technische Daten

Stromversorgung: 230V 50Hz

Nennaufnahme: 500W

Motordrehzahl: n_0 1440 min^-1

Bohrfutter: 01,5-16mm

Spindelhub: 50mm

Bohrtisch: 170 × 170 ~mm / 45^ - 0^ - 45^

Spindeldrehzahl: n_0390 - 2600^-1

Masse, einschl.

abnehmbarer Teile: 27kg

Sicherheitshinweise

VORSICHT! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie diesen Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitschinweise gut auf.

Sicherheitshinweise

Sicheres Arbeitsen

1. Halten Sie ihren Arbeitsbereich in Ordnung.
   Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
2. Berücksichtigten Sie Umgebungseinfüsse.
3. Setzen Sie Elektrowerkzeuge nicht dem Regen aus.
   Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung.
   Sorgen Sie für gute Beleuchtung des Arbeitsbereichs.
   Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsge-fahr besteht.
   Schützen Sie sich vor elektrischem Schlag.
   Vermeiden Sie Körperberührung mit geerdeten Teilen (z.B. Rohre, Radiatoren, Elektroherde, Kuhlgeräte).
4. Halten Sie andere Personen fern.
   Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.
5. Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf.
   Unbenutzte Elektrowerkzeuge sollen an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.
6. Überlasten Sie ihr Elektrowerkzeug nicht.
   Sie arbeiten better und{sicherer im angegeben Leistungsbereich.

7. Benutzen Sie das richtige Elektrowerkzeug.
   Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten.
   Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

8. Tragen Sie geeignete Kleidung.

Tragen Sie keine weite Kleidung oder Schmuck, sie konnten von beweglichen Teilen erfasst werden.
Beim Arbeitsen im Freien ist rutschfestes Schuhwerk empfehlenswert.
Tragen Sie bei langen Haaren ein Haarnetz.

9. Benutzen Sie Schutzausstung.

Tragen Sie eine Schutzbrille.
Verwenden Sie bei stauberzeugenden Arbeiten eine Staubmaske.

10. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist.

Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

1. Sichern Sie das Werkstück.
   Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzhalten. Es ist damit richerer gehalten, als mit ihrer Hand.

2. Vermeiden Sie abnorme Körperhaltung.

Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
13. Pflegen Sie ihre Werkzeuge mit Sorgfalt.

Halten Sie die Schneidwerkzeuge scharf und sauber, um better und)sicherer arbeiten zu konnen.
Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.
Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs und halten Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.
- Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.
Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett.

1. Ziehen Sie den Stecker aus der Steckdose:

Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z.B. Säeblatt, Bohrer, Fraser.

1. Lassen Sie keine Werkzeugschlüssel stecken.

Überprüfen Sie vor dem Einsatz, dass Schlüssel und Einstellwerkzeuge entfernt sind.
16. Vermeiden Sie unbeaufsichtigten Anlauf.
Vergewisern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.
17. Benutzen Sie Verlängerungskabel für den Außenbereich.
- Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlangerungskabel.
18. Seien Sie aufmerksam.
Achten Sie daraufuf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.
19. Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen.
Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder weniger beschädigte Teile sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden.
Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen, oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreiigen Betrieb des Elektrowerkzeugs zu gewährleisten.
Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowie nicht anders in der Gebrauchsanweisung angegeben ist.
Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.
Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lasst.
20. VORSICHT!
Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.
21. Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren.

Dieses Elektrowerkzeug entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführten werden, indem Originalersatzteile verwendet werden; andernfalls können Unfälle für den Benutzer entstehen.

Gerätespezifische Sicherheitschinweise für Tischbohrmaschinen

VORSICHT: Zu hoher Anpressdruck überlastet den Motor und verringert die Drehzahl.
Benutzen Sie nur geschärfte Werkzeuge.
Kühlen Sie den Bohrer mit einer geeigneten Flüssigkeit.
Fur Bohrungen in Edelstahl benöttigen Siespezielle Bohrer.
Kontrollieren Sie vor jeder Benutzung den festen Sitz des Bohrfutters 3, des Bohrtisches 19 und der Verschraubungen.

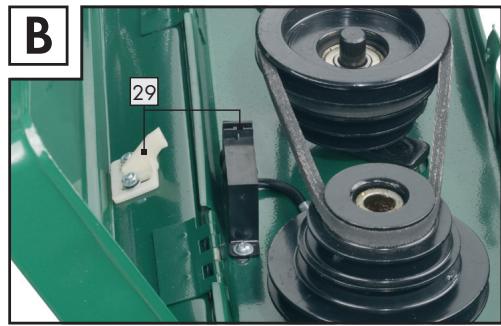

Prufen Sie die Funktion des Verriegelungs-schalters 29 unter der Getriebeabdeckung 6: Die Tischbohrmaschine muss sich beim Offneder Getriebeabdeckung 6 ausschalten.
Entfernen Sie Späne nie mit der Hand.
Andernfalls droht Verletzungsgefahr.
Tragen Sie bei der Arbeit keine Handschuhe, ansonsten droht Verwicklungsgefahr.
■ WARNUNG! Beachten Sie, dass die Berührung oder das Einatmen von Stäuben eine Gefährung für die das Gerät bedienende Person oder in der Höhe befindliche Personen darstellen kann. Halten Sie in Bezug auf Stäube alle geeigneten Schutzmaßnahmen ein.
■ WARNUNG! Halten Sie ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub z.B. kann brennen oder explodieren.

A WARNUNG! STROMSCHLAGGEFAHR DURCH METALLSTAUB! Bei Bearbeitung von Metall kann sich ein leitfähiger Staub im Inneren des Gerätes absetzen. Betreiben Sie das Gerät über einen Fl - Schutzschalter (Auslösestrom 30 mA).
Asbesthaltiges Materialarf nichtbearbeitet werden.Asbest gilt alskrebserlegend.

Sicherheitshinweise/Bedienung

Bearbeitensiekeine angefeuchtetenMaterialien oder feuchte Flächen.
Betreiben Sie das Gerät nicht unbeaufsichtigt.
Verwenden Sie das Gerät niemals zweckentfremdet.
Fuhren Sie das Netzkabel immer nach hinten vom Gerät weg.

Bedienung

Montage

Die Tischbohrmaschine wird zerlegt gefeliefert.

Reinigen Sie zunachst die mit Rostschutz bestri-chenen Teile (Säulenrohr 23, den Fuβ, den Schraubstock 13 und das Bohrfutter 3) z.B. mit einem trockenen Tuch.

Tischbohrmaschine montieren:

Setzen Sie das Säulenrohr [23] auf die Bodenplatz [18] und schrauben Sie es in folgender Reihenfolge fest: Unterlegscheiben [17a]/Spreng-ringen [17b] Montageschrauben [17].
Stecken Sie den Bohrtisch 19 auf das Säulenrohr 23, schieben Sieihn ganz herunter und fixieren Sieihn mit der Klemmschraube 16.

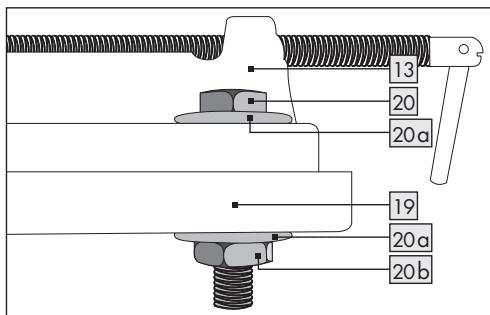

Schrauben Sie den Schraubstock mit den Schraubstockschrauben 20/Unterlegscheiben 20a/Muttern 20b auf dem Bohrtisch fest.

Der Schraubstock kann in verschiedene Positionen an den Langlochern befestigt werden. Dies ermittelcht das Spannen von entsprechlichen Werkstückgroben.

• Setzen Sie die vormontierte Motoreinheit [24] auf das Säulenrohr [23]. Sichern Sie die

Motoreinheit [24], indem Sie die zwei Innensechskantschrauben [31] an der Seite, mit dem Sechskant-Inbusschlüssel [30] festziehen.

Montieren Sie die drei Bohrhubarme der Spindelführung 7.
- Öffnen Sie das Bohrfutter 3 und stecken es auf den Konus der Bohrspindel 4. Um das Bohrfutter 3 fest auf den Konus der Bohrspindel 4 zu sichern, führen Sie eine leichte Schläge mit einem Kunststoffhammer auf das Bohrfutter 3 aus.

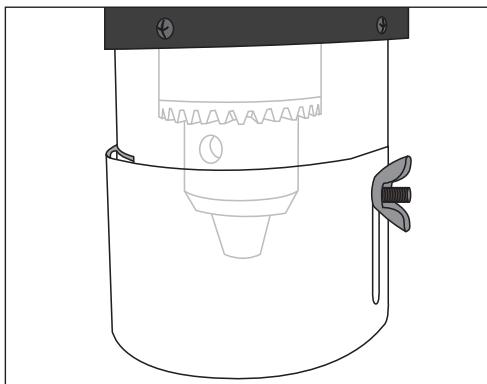

Setzen Sie die Schutzvorrichtung 5 in die Halterung ein und befestigen Sie sie mit den 3 in der Halterung befindlichen Schrauben, Sprenglingen und Muttern.

DerunteilederSchutzvorrichtungkannindere Hoheeingestelltwerden.

Lösen Sie hierzu die Flügelschrauben, bringen Sie den unteren Teil der Schutzvorrichtung in die gewünschte Position undziehen die Flügel-schrauben wieder fest.

Tischbohrmaschine aufstellen

Stellen Sie die Tischbohrmaschine auf einen festen Untergrund und richten Sie diese mit einer Wasserwaage aus. Wir empfehlen zudem, die Maschine auf dem Untergrund safer zu verschrauben. Verwenden Sie hierfür die beiden Bohrlicher in der Bodenplatte 18. Stellen Sie damit sicher, dass die Bodenplatte 18 nicht verspannt.

Installation und Inbetriebnahme

Überprüfen Sie, ob Stromart, Spannung und Absicherung mit den vorgeschriebenen Werten übereinstimmen.

Keilriemen prufen

Lösen Sie die Verschlusssschaube der Getriebeabdeckung 10.
Öffnen Sie die Getriebeabdeckung 6. Prufen Sie die Spannung der Keilriemen 28. Sie ist richtig eingestellt, wenn sich die Keilriemen 28 leicht durchrücken halten.

Keilriemen spannen

Liesen Sie die Feststellschrauben 11, drucken Sie die Motoreinheit 24 nach hinten und ziehen Sie die Feststellschrauben 11 fest. Hinweis: In der Getriebeabdeckung 6 befindet sich ein Verriegelungsschalter 29. Der Motor kann nur anlaufen, wenn die Getriebeabdeckung 6 korrekt geschlossen wurde.

Drehzahl einstellen

Verletzungsgefahr! Tragen Sie Schutzhandschuhe!

Öffnen Sie die Getriebeabdeckung 6 und loseN Sie die Feststellschrauben 11. Setzen Sie

die Keilriemen 28 auf das gewünschte Antriebsscheibenpaar.

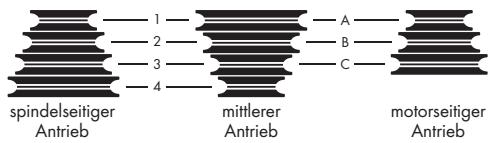

Die Tischbohrmaschine hat 9 verschiedene Drehzahlen. Diese können durch Umlegen der Keilriemen 28 eingestellt werden.

Umdrehungen pro Minute
① 390 A-4	② 620 B-4	③ 650 A-3
④ 790 C-4	⑤ 820 A-2	⑥ 1020 B-3
⑦ 1680 C-2	⑧ 2030 B-1	⑨ 2600 C-1

Beispiel ①390A-4

A bedeutet, dass der erste Keilriemen auf der Position A montiert ist. 4 bedeutet, dass der zweite Keilriemen auf Position 4 montiert ist.

Hinweis: Die mittlere Riemenscheibe ist beweglich gelagert und verschiebt sich beim Einstellen der Drehzahl.

Spannen Sie anschließend die Keilriemen 28, wie im Kapitel „Keilriemen spannen" beschreiben.

Bohrtisch verstellen

Lösen Sie die Klemmschraube 16 und schieben Sie den Bohrtisch 19 auf die gewünschte Höhe, bzw. schwenken Sie ein zur Seite, z.B. wenn ein hohes Werkstück bearbeitet werden soll, das direkt auf der Bodenplatte 18 aufgespannt wird.
Sie konnen den Bohrtisch 19 auch bis zu 45^ nach links bzw. rechts neigen. Lösen Sie hierfür die Schraube 22 mit einem 19er Schlüssel und halten Sie den Bohrtisch in der gewünschten Position. Ziehen Sie die Schraube 22 wieder an.

Bedienung

Bohrtiefevorwahlen

Der Tiefenanschlag mit Skala 12 ermöglich eine Vorwahl der Bohrtiefe.

Lösen Sie die Klemmschraube 16 des Bohrtisches 19. Verschieben Sie den Bohrtisch 19 bis das eingespannte Werkstück an der Bohrerspitze anliegt.

Stellen Sie die Bohrtiefe wie folgt ein.

Losen Sie die Feststellschraube 8.
Drehen Sie die Skala [12] der Bohrtiefenvorwahl bis die gewünschte Bohrtiefe an der Pfeilmarkierung anliegt.
Stellen Sie die Feststellschraube fest.

Hinweis: Die linke Seite der Skala [12] zeigt die Bohrtiefe. Die rechte Seite der Skala [12] zeigt den verbleibenden Bohrhub.

Werkzeugwechsel/ Bohrer einspannen

A WARNUNG! Bevor Sie Arbeiten am Gerät durchführren, ziehen Sie immer den Netzstecker aus der Steckdose. Dies verhindert den unbeabsichtigten Start des Gerätes.

Klappen Sie die Schutzvorrichtung 5 hoch.
Lösen Sie die Haltebacken des Bohrfutters mit dem Bohrfutterschlüssel 32.
Entnehmen Sie das Werkzeug.
Setzen Sie den Bohrer ein und spannen Sie die Haltebacken des Bohrfutters mit dem Bohrfutterschluss 32.

Achten Sie darauf auf das der Bohrer zentriert in das Bohrfutter eingespannt ist.

- Werkstück in Schraubstock einspannen

Zum Öffnen der Spannbacken [14] drehen Sie den Knebel [21] gegen den Uhrzeigersinn. Legen Sie das Werkstück zwischen die Spannbacken [14] und klemmen Sie theses durch drehen des Knebels [21] im Uhrzeigersinn fest.

Hinweis: Der Schraubstock 13 dient zum Spannen von flachen und kantigen Werkstücken. Rohre sind nur bedingt spannbar.

Tischbohrmaschine ein- und ausschalten

Einschalten:

Drücken Sie den EIN-Schalter 2

Ausschalten:

Drucken Sie den AUS-Schalter 1.

Bohren

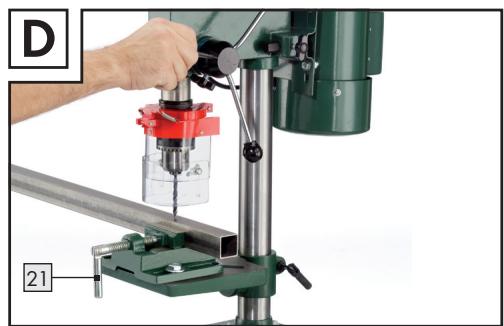

Drehen Sie den Handgriff an einem der drei Bohrhubarme gegen den Uhrzeigersinn. Das Bohr-futter 3 sentk sich. Drehen Sie den Handgriff so welt, bis der Bohrer entsprechend der gewünschten Tiefe in das Werkstück eintaucht, siehe auch Abb. D. Führn Sie nach erfolgter Bohrung den Handgriff 7 wieder in entgegen gesetzter Richtung in die Ausgangsstellung.

Hinweis: Beachten Sie, dass Handgriff über einen Gegendruck verfügt. Sollen Sie den Handgriff los-lassen, Schnell er zurück in die Ausgangsstellung.

- Werkstoffe bearbeiten/ Beispiele

Metallbearbeitens:

Wahlen Sie für harte Metalle und/oder große Bohrdurchmesser eine niedrige Drehzahl.

Holzwerkstoffebearbeiten:

Verwenden Sie eine Staubschutzmaske, Holzstäube sind gesundheitsschädlich.

Weitere Anwendungsbeispiele Keramikfliesen/Kunststoffebearbeiten:

Arbeiten Sie mit niedriger Drehzahl. Verwenden Sie einen geeigneten Bohrer mit Zentrierspitze.

Wartung und Reinigung

A WARNUNG! Bevor Sie Arbeiten am Gerät durchführren,ziehen Sie immer den Netzstecker aus der Steckdose. Dies verhindert den unbeabsichtigten Start des Gerätes.

Reinigen Sie das Gerät regelmäßig, direkt nach Abschluss der Arbeit.
Verwenden Sie zur Reinigung des Gehäuses ein trockenes Tuch und keinesfalls Benzin, Lösungsmittel oder Reiniger.
Entfernen Sie Späne, Staub und Schmutz ggf. mit einem Staubsauger.
Schmieren Sie bewegliche Teile regelmäßig.
Stellen Sie sicher, dass keine Schmierstoffe auf Schalter [1], [2], Keilriemen [28] und Antriebs-scheiben [25], [26], [27] gelangen.

Informationen

Service

Die zuständige Servicestelle Ihres Landes entnehmer Sieitte denGarantieunterlagen.

Lassen Sie Ihr Gerät nur von qualifi-ziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Lassen Sie den Austausch des Netzsteckers oder der Anschlussleitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausführren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

- Entsorgung

Die Verpackung besteht aus umwelt-. freundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Informationen

Konformitätserklarung/ Hersteller (C)

Wir, Kompernaß GmbH, Burgstr. 21, 44867 Bochum, Deutschland, erklärern hiermit für diesen Produkt die Übereinstimmung mit den geltenden EG-Normen und bestätigen dies durch CE-Kennzeichnung.

Maschinenrichtlinie (98/37/EG)

EG-Niederspannungsrichtlinie (2006/95/EG)
Geprüft nach Tested acc.to EN 61029-1: 2000+A11+A12

Elektramagnetische Verträglichkeit (2004/108/EG)
Geprüft nach Tested acc.to
EN 55014-1: 2000 + A1 + A2
EN 55014-2: 1997 + A1
EN 61000-3-2: 2000 + A2
EN 61000-3-3: 1995 + A1

Typ/Gerätebezeichnung: Parkside Tischbohrmaschine PTBM 500

Bochum, 31.03.2008

Hans Kompernaß - Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
