Feinlötkolben mit Multifunktionshalterung

- Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den richtigen Umgang. Lesen Sie die nachfolgende

Bedienungsanleitung. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist für Elektroniklösungen im Freizeit- und Heimwerkerbereich vorgesehen. Es ist damit für Anwendungen wie Lötarbeiten, Holzbrennen, Schweißkleben von Kunststoffen und das Aufbringen von Verzierungen bestimmt. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Ausstattung

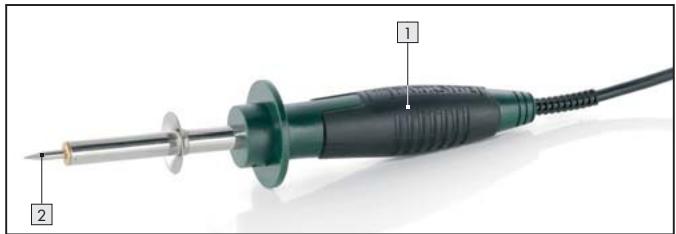

1 Feinlötkolben
2] Lottipize

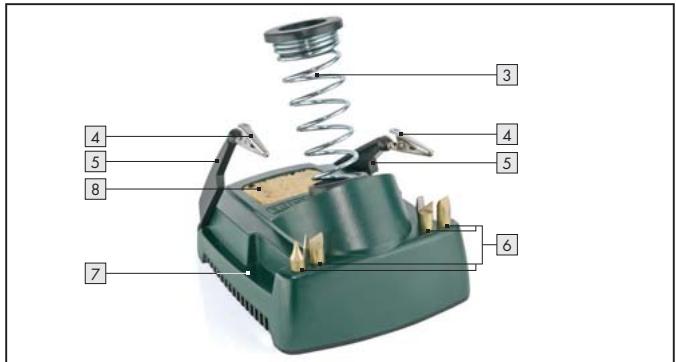

3] Spiralfeder
4 Halteclips
5 Dritte Hand
6 Halterung für Kupferaufsätze
7 Multifunktionshalterung
8 Lotschwamm
9 | Universalaufsatz
10 Spitzaufsatz
11]Kegelaufsatz

- Lieferumfang

1 Feinlottkolben
1 Multifunktionshalterung
1 Lottinn, 10 Gramm
2 Lotspitzen (1x montiert)
4 Kupferaufsätze (Brandspitzen)
1 Lotschwamm
1 Bedienungsanleitung

- Technische Daten

Nennspannung: 230V

Frequenz: 50Hz

Leistung: 30W

Sicherheitshinweise

VORSICHT! Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

1. Arbeitsplatz

a) Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfallen führen.

b)

Arbeiten Sie mit dem Gerät nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.

Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c)

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das

Geratverlieren.

2. Elektrische Sicherheit

Vermeiden Sie Lebensgefahr durch elektrischen Schlag:

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert

werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Halten Sie das Gerät von Regen, Nasse oder Flüssigkeiten fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

c) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters verminder das Risiko eines elektrischen Schlages.

Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen.

Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteileen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Betreiben Sie das Gerät nicht mit beschädigtem Netzkabel oder Netzstecker.

A! WARNUNG! Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag.

f) Halten Sie das Netzkabel stets vom Wirkungskreis des Gerätes fern und führen Sie es nach halten vom Gerät weg.
g) Ziehen Sie immer den Netzstecker, wenn Sie das Gerät unbeaufsichtigt setzen, oder Arbeiten am Gerät durchführren.

3. Sicherheit von Personen

a) Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder

mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen den beaufsichtigt werden, um sicher-zustellen, dass sie nicht mit dem Gerät speien.

b)

Seien Sie stets aufmerksam, achten Sie daraufuf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

VERBRENNUNGSGEFAHR! Berühren Sie nie die erhitzte Lötspitze oder das geschmolzene Lot. Es besteht Verbrennungsgefahr. Lassen Sie das Gerät unbedingt bevor Sie Gerätekomponenten wechseln, reinigen oder n.

Lassen Sie den Feinlötkolben nach der Arbeit nur von der Luft abkühlen. Auf keinen Fall mit Wasser abschrecken!

VORSICHT! BRANDGEFAHR! Verwenden Sie nur die spezielle Multifunktionshalterung oder eine andere feuerfeste Unterlage zum Absetzen des heihen Feinlöktolbens.

Bei Arbeitspausen muss der Feinlötkolben in der Multifunktionshalte-rung abgelegt werden.
Halten Sie das Gerät von brennbarem Material fern.
Lassen Sie das eingeschaltete Gerät nie unbeaufsichtigt.

VORSICHT! VERLETZUNGSGEFAHR! Halten Sie ihre Hände vom erhitzen Werkstück fern. Die Hitze kann durch das Werkstück hindurch abgegeben werden. Benutzen Sie zum Halten kleiner Werkstücke deshalb die dritte Hand.

• Vermeiden Sie den Kontakt der heißen Löspitze mit den Kunststoffteilen der Multifunktionshalterung. Andernfalls kann es zu Beschädigungen am Gerät kommt.
  Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose.

VORSICHT! VERGIFTUNGSGEFAHR! Halten Sie Dämpfe aus der Atemzone fern.

Sorgen Sie bei längeren Arbeits, bei denen gesundheitsgeführende Dämpfe entstehen können, immer für eine ausreichende Belüfung der Arbeitsstätte. Ferner

werden Schutzhandschuhe, Mundschutz sowie eine Arbeitsschürze empfohlen.

Vermeiden Sie es, in Räumen, in denen gelötet wird, zu essen, zu trinken und zu rauchen.

Andernfalls konnten an den Händen haftende Bleispuren über Lebensmittel oder Zigaretten in den menschlichen Organismus gelangen.

Waschen Sie sich nach dem Loten immer gründlich die Hände.
Werfen Sie Lötabfälle nie in den Hausmüll.

Lotabfälle gehoren zum Sondermull.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut

sind oder diese Anweisungen nicht gelesen haben.

Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

b) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes repa-rieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

- Originalzubehör/-zusatzgeräte

Benutzen Sie nur Zubehör, das in der Bedienungsanleitung angegeben ist. Der Gebrauch anderer als hier empfohlenen Teile oder anderen Zubehörn kann eine Verletzungsgefahr für Sie bedeuten.

Vor der Inbetriebnahme

- Spiralfeder montieren

Stecken Sie die Spiralfeder mit dem schmaleren Ende in die Öffnung der Multifunktionshalterung.

Achten Sie darauf, dass das nach außen gebogene Spiralende nach oben zeigt und setzen Sie es in die damit vorgesehene Aussparung der Multifunktionshalterung ein (siehe Pfeil in Abb. B).

Drücken Sie damit die Spiralfeder 3 bis zum Anschlag in die Öffnung.
Drehen Sie die Spiralfeder 3 im Uhrzeitigersinn, um sie in der Multifunktionshalterung zu befestigen.

Lötspitzen einsetzen/wechseln

VORSICHT! VERBRENNUNGSGEFAHR! Heizen Sie den Feinlötkolben nie ohne Spitze auf.

Das Entfernen einer Lotspitze 2 oder eines Kupferaufsatzes 9 10 11 darf nur bei ausgeschalteten Gerät und bei abgekühter Lotspitze oder Aufsatz erfolgen.
Alle Lötspitzen und Aufsätze verfügen über ein Schraubgewinde und halten sich somit schnell und einfach am Feinlöktkolben auswechseln. Drehen Sie Lötspitze oder Aufsatz gegen den Uhrzeigersinn Heraus. Drehen Sie Lötspitze oder Aufsatz im Uhrzeiger-sinn fest.

Inbetriebnahme

Ein- und ausschalten

Einschalten:

Stecken Sie den Netzstecker in eine passende Steckdose.

Ausschalten:

Ziehen Sie den Netzstecker aus der Steckdose, um das Gerät auszuschalten.

Dritte Hand

VORSICHT! VERBRENNUNGSGEFAHR! Die Halteclips an der dritten Hand [5] konnen während der Bearbeitung des Werkstücks besteht werden.

1. Klappen Sie die dritte Hand [5] nach oben.
2. Drehen Sie die Halteclips 4 in die gewünschte Richtung.
3. Klemmen Sie das Werkstück zwischen die beiden Halteclips 4

Lotschwamm

VORSICHT! Die heiße Lotspitze 2 darf niemals mit einem trockenen Lotschwamm 8 in Berührung kommt. Andernfalls kann der Lotschwamm beschädigt werden.

Der Lotschwamm 8 dient zum Reinigen der Lotspitzen.
Feuchten Sie den Lotschwamm 8 an, bevor Sie ihn benutzen.

Löten

• Der Feinlöktkolben ist mit einer Nennleistung von 30 Watt ideal für Elektroniklötungen.
• Durch seine Bauform ist eralanders fur schwer zugangliche und feine Lötarbeiten geeignet.
• Beste Ergebnisse erzielen Sie mit Elektroniklot, 1,0 (10 g mit integriertem Flussmittel im Lieferumfang enthalten) oder 1,5 mm Durchmesser, 100% Sn. Als Flussmittel empfehlen wir Kontaktlöpaste (kein Lötfett oder Lötwasser).
  Reinigen Sie die Lotspitze 2 am feuchten Lotschwamm 8.
  Nach dem Reinigen muss die Lottspitze 2 verzinnt werden. Verzinnen Sie die heiBe Lottspitze 2 hierzu durch das Abschmelzen von Lutzinn.
  Führn Sie die Lötspitze 2 an die Lötstelle heran und erhitzen Sie diese.
  □ Bringen Sie den Lötzinn (mit Flussmittel) zwischen Lötstelle und Lötspitze zum Schmelzen.

Führn Sie weiteren Lötzinn hinzu bis die gesamte Lötstelle benetzt ist.
Entfernen Sie anschließend sofort die Lotspitze, um das geschmolzene Lot nicht zu überhitzen.
Lassen Sie das Lot erstarren und vermeiden Sie Erschütterungen.
Hinweis: Das Flussmittel ist entweder im Lot enthalten oder es wird separat angewendet.

Informieren Sie sich beim Kauf über die Art der Anwendung und das geeignete Lötmittel.

Aufsätze und Anwendungen:

ACHTUNG! Führer Sie an Elektrik oder sonstigen Teilen keine speziellen Veränderungen und Reparaturen aus. Ausnahme: die ausfuhrende Person ist damit qualifiziert oder ausgebildet.

Sie können mit ihrem Feinlökolben verschiedene Materialien gestalten und verzieren. Tragen Sie Teile der Oberfläche ab oder brennen Sie Gestaltungselemente ein (siehe Abb. D).

Sie können diese Verzierungen beispissewe in Holz, Leder, Papier, Pappmaché, glatten Geweben, dūnnen Kunststoffmaterialien oder Kerzenwachs ausführten.

Testen Sie jeder Anwendung an überschüssigem Material und prufen Sie somit den gewünschten Effekt. So vermeiden Sie Beschäftigungen am Werkstück.

Universalaufsatz 9:

z.B. für Zeichnungen mit breiten und dünnen Linien in entsprechenden Materialien

Spitzaufsat 10:

z.B. für Details oder großflächige Schattierungen

Kegelaufsatz 11:

z.B. für Punkte, Kurven und Schreibschrift, Detailarbeiten

Wartung und Reinigung

A WARNUNG! VERLETZUNGSGEFAHR! Ziehen Sie immer den Netzstecker aus der Steckdose und halten Sie das Gerät abkühlen, bevor Sie Arbeiten am Gerät durchführren.

Reinigen Sie das Gerät nach Abschluss der Arbeit.
Verwenden Sie zur Reinigung des Gehäuses ein Tuch und ggf. ein mildes Reinigungsmittel.
- Verwenden Sie keinesfalls scharfe Gegenstände, Benzin, Lösungs-mittel oder Reiniger, die Kunststoff angreifen.
- Vermeiden Sie, dass Flüssigkeiten in das Innere des Gerätes gelehen.

Service

A WARNUNG! Lassen Sie ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
A WARNUNG! Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführten. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Garantie

Sie erhalten auf这点 Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfällig produziert und vor Anlieferung gewissenhaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Ein-. sendung ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen(sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

DE

Schraven

Service- und Dienstleistungs GmbH

Tel.: [phone]

(14 Ct/Min. aus dem dt. Festnetz ggf. abweichende Preis eaus den Mobilfunknetzen)

Fax: [phone]

e-mail: [e-mail]

AT

Kompernaß Service Österreich

Tel.: [phone] (0,20 EUR/Min.)

e-mail: [e-mail]

CH

Kompernaß Service Switzerland

Tel.: [phone] (max. 0,0807 CHF/Min.)

e-mail: [e-mail]

- Entsorgung

Die Verpackung und das Verpackungsmaterial bestehen ausschließlich aus umweltfreundlichen Materialien. Sie können in den örtlichen Behältern entsorgt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Konformitätserklung/Hersteller (C)

Wir, Kompernaß GmbH, Dokumentenverantwortlicher: Herr Dennis Dohm, Burgstr. 21, D-44867 Bochum, Deutschland, erklären hiermit dass diesen Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

EG-Niederspannungsrichtlinie (2006/95/EC)

Elektramagnetische Verträglichkeit (2004/108/EC)

Gerätotyp/Bezeichnung:

Feinlötkolben mit Multifunktionshalterung

Bochum, 28.02.2010

Hans Kompernaβ

• Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
