Achtung!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit ihren die Informationen jederzeit zur Verpfugung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitungitte mit aus.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitswirseinen entstehen.

1. Sicherheitshinweise

1. Die Nennlastbegrenzung darf nicht übersritten werden, da eine Überlastung den Kettenzug beschädigden oder die Hebekapazität in Zukunft reduzieren kann.
2. Verwenden Sie keine elektrischen Vorrichtungen, um den Kettenzug zu bedieren. Diese Kettenzug ist nur für Handbedienung ausgelegt.
3. Versuchen Sie nicht die Lastkette zu reparieren. Bei Beschäftigung damit die Lastkette nur durch einen Fachmann gewechselt werden. Die Lastkette muss mit einer neuen Kette des gleichen geschweßten und geharteten Stahls mit der gleichen Großbe und,GLiechen Stärke ausgetauscht werden.
4. Die Lastketteitte vor Gebrauch schmieren.
5. Die Bremsoberflächen * dürfen nicht geschmiert werden. Die Bremse muss trocken gehalten werden.
6. Sicherstellen, dass die Lastkette keine Knoten enthalt. Befinden sich Knoten in der Lastkette, müssen diese vor Gebrauch gelöst werden.
7. Sicherstellten, dass die Lastkette vor jeder Gebrauch an den Lastendstift eingehängt ist.
8. Stehen Sie in derselben Stellung und mit demselben Winkel wie das Antriebsrad, wenn Sie die Handkette ziehen. Ziehen Sieitte nicht mit einem schragen Winkel. Es ist eine sichere Stellung einzunehmen.
9. Die Last nicht über Personen haben. Niemand erlauben unter die Last zu treten. Wenn Sie eine Last—heben wollen,itte Personen im umliegenden Bereich warnen.

10. Keine Personen mit dem Kettenzug haben.

11. Die Last muss fest im Haken halten. Versuchen Sie nicht die Last mit der Spitze des Lasthakens zu haben.

12. Die Handkette gleichmäßigeziehen, umplzliche Stöbe oder Verwicklungen zu vermeiden.

13. Wenn die Kette versPERT ist oder nicht weiter gezogen werden kann, horen Sieitte auf. Kontrollieren und beseitigen Sie das Problem. Versuchen Sie nicht, den Kettenzug mit Gewalt zu bedienen. Die Last nicht in der Luft hangen halten.
    14.itte nicht über die brauchbare Länge der Kette hinaus die Last herunterfahren. Wenn die Kette zwischen dem Kettenrad und dem Lastendstift zu straf gezogen wird, konnen Beschäftigungen verursacht werden.
14. Erlauben Sie nicht, dass die Last mit dem Kettenzug in Berührung kommt, sonst wird die freiere Drehung blockiert und kann Beschäftigungen, verknottedte Kette oder versperstes Rad versusachsen.
15. Regelmäßige Kontrolle und Wartung durchführen. Alle beschädigten oder fehlerhaften Teile müssen von einem Fachmann ausgetauscht werden.
16. Die Kettenzugfunktion unter sowohl „Last" als auch „keine Last" muss vor der Bednung ausrechnend gründlich kontrolliert werden.
17. Sicherstellen, dass das Lastgewicht kleiner als das Nenngewicht des Kettenzuges ist. Im Zweifelsfallen,itte den Kettenzug nicht benützen.
18. Den Kettenzug nie überlasten.
19. Sicherheitsverfahren, Überprüungen und Schmierungen vor und während der Bedienung durchhufen. Den Kettenzug nur dann bedieten, wenn er in ordnungsgemäß Zustand ist.
20. Immer sicherstellen, dass die Ketten vertikal gerade, und nicht geknotet ist.
21. Die Handkette und die Lastkette nein in einem schlagen Winkelziehen.
22. Benutzten Sie den Kettenflaschenzug nicht in explosive Umgebung oder feuchten Räumen
23. Kontrollieren Sie die Lastkette (1), Handkette (2), Befestigungshaken (3), Lasthaken (4), Laststift (5), Antriebsrad (6) und Schnappschloss (7) regelmäßig auf Defekte; speziell auch nach längerer Standzeit.
24. Stellen Sie die Handkette (2) so ein, dass die Umlenkstelle der Handkette (2) auf einer Höhe zwischen 500-1000 mm über dem Boden liegt.
25. Achten Sie auf jegliche während der Verwendung auftretenden Defekte. Bei Auffällig-keiten während der Benutzung Kettenflaschenzug sofort außer Betriebnehmen.
26. Die Umgebungstemperat für Betrieb muß zwischen -10^ und +50^ liegen.

D

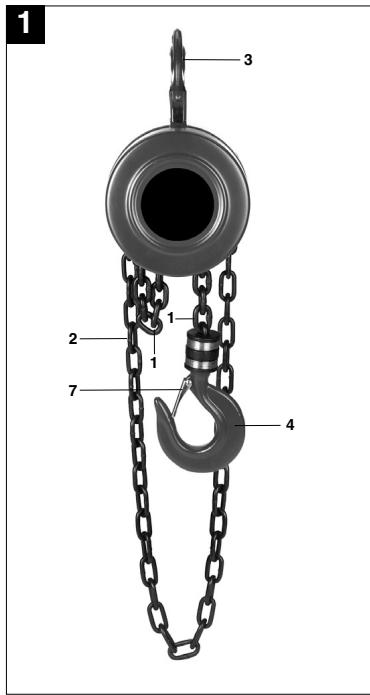

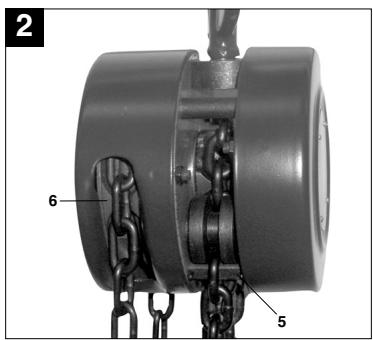

2. Gerätebeschreibung (Bild 1/2)

1. Lastkette
2. Handkette
3. Befestigungshaken
4. Lasthaven
   5 Laststift
5. Antiebgrad
6. SchnappschoB

3. Bestimmungsgemäß Verwendung

The Kettenflaschenzug ist eine Vorrichtung zum senkrechten Heben und Absenk den Lasten.

Die Maschinearfur nach ihrer Bestimmung verwendet werden. Jeedeweiterdaruber hinausgehende Verwendungist nicht bestimmungsgemab.Furdaraushervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsmäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstuiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Max. Aufnahmedurchmesser

Befestigungshaken:	21 mm
Max. Aufnahmedurchmesser Lastaken:	19 mm
Nennhebelast:	1000 kg
Max. Hubhöhe:	2,5 m
Größe Lastebekette (ISO 3077-T(8)):	6 x 18 mm
Gewicht:	8,9 kg

5. Vor Inbetriebnahme

1. Bevor Sie mit dem Kettenzug eine Last—heben, sollen Die sie mit der Funktion Ihr Kettenzuges „ohne Last" vertraut machen.
2. Es ist auf eine sichere Befestigung des Kettenzuges zu achtenden. Seien Sie bei der Auswahl ihrer Befestigungsstelle sehr kritisch, es muss eine Befestigungsstelle gewählt werden,

welche der doppelten Belastung standhalt. Wenn Sie sich nicht richer sind, ob die ausgewählte Stelle die richtige ist, so wahlen Sieitte eine andere Stelle aus.

1. Der Kettenzug ist so zu befestigen, dass er während der Benutzung seine Position nichtändern kann.
2. Das Schnappschloss am Befestigungshaken, sowie am Lasthaken müssen bei der Bednung immer geschlossen sein.

6. Bedienung

6.1 Last heb

An der Vorderseite des Kettenflaschenzuges befindet sich ein eingepräger Pfeil mit der Bezeichnung „UP“, der nach oben zeigt. Ziehen Sie an dieser Seite des Flaschenzuges an der Handkette (2), um die Last zu haben.

6.2 Last senken

An der Vorderseite des Kettenflaschenzuges befindet sich ein eingegräter Pfeil mit der Bezeichnung „DN“, der nach unter neigt. Ziehen Sie an dieser Seite des Flaschenzuges an der Handkette (2), um die Last zu senken.

7. Reinigung, Wartung und Ersatzteilbestellung

7.1 Reinigung und Wartung

1. Um eine möglicher lange Leistungsfähigkeit und Betriebssicherheit des Kettenzuges zu erhalten, besemiten Sie regelmäßig Schmutz von ihrer Kettenzug, fetten Sie die Teile nach dem Gebrauch sorgfältig ein und lagern Sie Ihr an einem trockenen Ort.
2. Nehmen Sie selbst keine technische Veränderung oder Reparaturen an ihren Kettenzug vor, dies muss durch einen Fachmann durchgeführt werden.
3. Der Kettenzug muss regelmäßig auf
   Beschädigungen kontrolliert werden.
4. Die ordnungsgemäße Funktion des Kettenzuges ist regulmäß zu überprüften.

7.2 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollenen folgende
Angaben gemacht werden;
Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preis und Info finden Sie unter
www.isc-gmbh.info

8. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um

Transportschaden zu verhindern. Diese Verpackung

ist Rohstoff und ist somit wieder verwendbar oder

kann dem Rohstoffkreislauf zurückgeführrt werden.

Das Gerät und dessen Zubehör bestehen aus

verschieden Materialien, wie z.B. Metall und

Kunststoffe. Führer Sie defekte Bauteile der

Sondermullentsorgung zu. Fragen Sie im

Fachgeschäft oder in der Gemeindeverwaltung nach!
