BEDIENUNGSANLEITUNG HR 165 HAIER

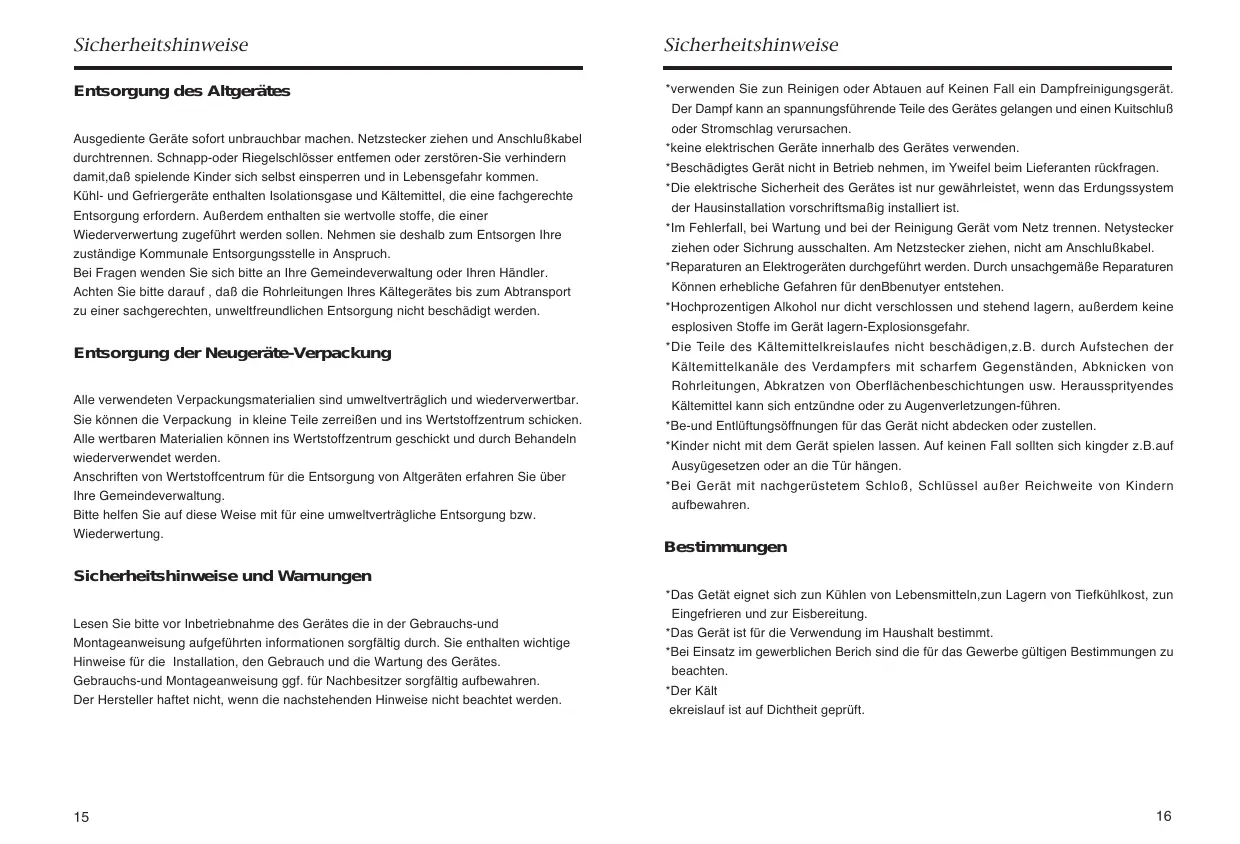

Sicherheitshinweise Sicherheitshinweise Entsorgung des Altgerätes *verwenden Sie zun Reinigen oder Abtauen auf Keinen Fall ein Dampfreinigungsgerät. Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kuitschluß Ausgediente Geräte sofort unbrauchbar machen. Netzstecker ziehen und Anschlußkabel durchtrennen. Schnapp-oder Riegelschlösser entfemen oder zerstören-Sie verhindern damit,daß spielende Kinder sich selbst einsperren und in Lebensgefahr kommen. Kühl- und Gefriergeräte enthalten Isolationsgase und Kältemittel, die eine fachgerechte Entsorgung erfordern. Außerdem enthalten sie wertvolle stoffe, die einer Wiederverwertung zugeführt werden sollen. Nehmen sie deshalb zum Entsorgen Ihre zuständige Kommunale Entsorgungsstelle in Anspruch. Bei Fragen wenden Sie sich bitte an Ihre Gemeindeverwaltung oder Ihren Händler. Achten Sie bitte darauf , daß die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten, unweltfreundlichen Entsorgung nicht beschädigt werden. oder Stromschlag verursachen. *keine elektrischen Geräte innerhalb des Gerätes verwenden. *Beschädigtes Gerät nicht in Betrieb nehmen, im Yweifel beim Lieferanten rückfragen. *Die elektrische Sicherheit des Gerätes ist nur gewährleistet, wenn das Erdungssystem der Hausinstallation vorschriftsmaßig installiert ist. *Im Fehlerfall, bei Wartung und bei der Reinigung Gerät vom Netz trennen. Netystecker ziehen oder Sichrung ausschalten. Am Netzstecker ziehen, nicht am Anschlußkabel. *Reparaturen an Elektrogeräten durchgeführt werden. Durch unsachgemäße Reparaturen Können erhebliche Gefahren für denBbenutyer entstehen. *Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern, außerdem keine esplosiven Stoffe im Gerät lagern-Explosionsgefahr. Entsorgung der Neugeräte-Verpackung *Die Teile des Kältemittelkreislaufes nicht beschädigen,z.B. durch Aufstechen der Kältemittelkanäle des Verdampfers mit scharfem Gegenständen, Abknicken von Rohrleitungen, Abkratzen von Oberflächenbeschichtungen usw. Heraussprityendes Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Sie können die Verpackung in kleine Teile zerreißen und ins Wertstoffzentrum schicken. Alle wertbaren Materialien können ins Wertstoffzentrum geschickt und durch Behandeln wiederverwendet werden. Anschriften von Wertstoffcentrum für die Entsorgung von Altgeräten erfahren Sie über Ihre Gemeindeverwaltung. Bitte helfen Sie auf diese Weise mit für eine umweltverträgliche Entsorgung bzw. Wiederwertung. Kältemittel kann sich entzündne oder zu Augenverletzungen-führen. *Be-und Entlüftungsöffnungen für das Gerät nicht abdecken oder zustellen. *Kinder nicht mit dem Gerät spielen lassen. Auf keinen Fall sollten sich kingder z.B.auf Ausyügesetzen oder an die Tür hängen. *Bei Gerät mit nachgerüstetem Schloß, Schlüssel außer Reichweite von Kindern aufbewahren. Bestimmungen Sicherheitshinweise und Warnungen Lesen Sie bitte vor Inbetriebnahme des Gerätes die in der Gebrauchs-und Montageanweisung aufgeführten informationen sorgfältig durch. Sie enthalten wichtige Hinweise für die Installation, den Gebrauch und die Wartung des Gerätes. Gebrauchs-und Montageanweisung ggf. für Nachbesitzer sorgfältig aufbewahren. Der Hersteller haftet nicht, wenn die nachstehenden Hinweise nicht beachtet werden.

*Das Getät eignet sich zun Kühlen von Lebensmitteln,zun Lagern von Tiefkühlkost, zun Eingefrieren und zur Eisbereitung. *Das Gerät ist für die Verwendung im Haushalt bestimmt. *Bei Einsatz im gewerblichen Berich sind die für das Gewerbe gültigen Bestimmungen zu beachten. *Der Kält ekreislauf ist auf Dichtheit geprüft.

Vorbereitung der Inbetriebnahme Bauteile Alle Bauteile auspacken *Untersatz aus Schaumstoffen bzw. Klebbänder zur Befestigung entfernen, um das Gerät waargrecht aufzustellen. Klebbänder zur Befestigung der Absteller im Kühlraum entfernen.

Beigefügte Zubehöre und Materialien sortieren und zählen

• Artikel im Karton nach der Verpackungsliste überprüfen. Bei Diskrepanz wenden Sie sich bitte an den Lieferant. Das Gerät am passenden Standort aufstellen (näheres unter "Aufstellen")

Es empfiehlt sich, das Gerät vor Inbetriebnahme innen zu reinigen. (näheres unter "Reinigen")

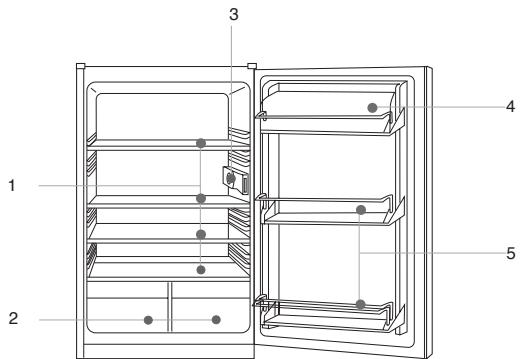

Stillegen *Das Gerät nach dem Reinigen für mindestens 30 Minuten stillegen, dann einschalten, um es ordnungsgemäß in Betrieb zu setzen. Rechts- und Linkstüranschlag (Abb. A) 1.Absteller 2.Gemüseschale 3.Temperaturregler 4.Eierablage 5.Platz für Flaschen Der Anschlag der Gerätetür von links und rechts ist bei diesem Modell möglich.

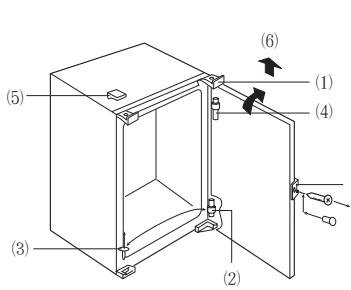

1. Scharnierwinkel (2) und Schraubendeckel (3) abschrauben, Gerätetür nach vorn

abnehmen und beiseite legen;

2. Scharnierbolzen (1) und Federunterlegscheibe an dem oberen Scharnierwinkel (6)

heraus- und auf der Gegenseite einschrauben; (Abnehmen des Schraubendeckels (5) gemäß der Kunden) Die Firma arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, daß wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

3. Gerätetür in Scharnierwinkel (6) und (2) einhängen, schließen und Scharnierwinkel

4. Schraubendeckel (3) entfernen und Befestigungsloch auf rechter Seite damit

5. Türgriff (4) wechseln und einstellen;

6. Auf festen Sitz aller Schraubverbindungen und Scharnierwinkel achten;

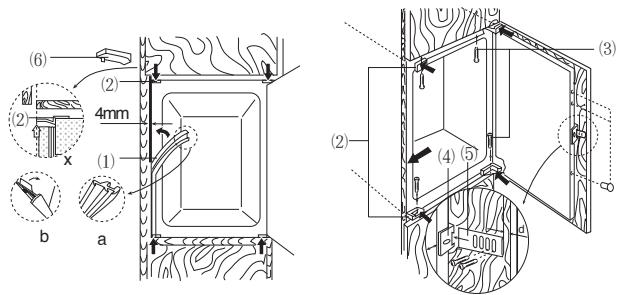

Vorbereitung der Inbetriebnahme Vorbereitung der Inbetriebnahme Einbau (Abb. C)

1. Die Position und Funktion der Kabinettür prüfen;

2. Lassen Sie die Schlußkabel in die Kabine einlaufen, damit das eingebaute Gerät

mit der Steckerdose angeschlossen sein kann. Deckel (6) abnehmen im Fall von eingeschränktem Raum in der Kabinet.

3. Stellen Sie das Gerät in die Kabine und halten eine Lücke von 4mm an der

Griffseite. Richten die obere und untere Kanten des Scharnierwinkels (2) so aus, damit sie mit der Vorderkante der Kabine einwandfrei angeschlossen sein können. Siehe X

4. Distanzleisten (1) gemäß der Höhe der Kabine schneiden und an die Griffseite

anbringen, um die Lücke zwischen dem Gerät und der Seitenwand der Kabine zu schließen (Distanzleisten a in die Lücke hineindrücken). Schutzleisten an dem Plastikprofil b Vor dem Einstecken entfernen.

5. Gerät in die Kabine hineinstellen und in der Kabine waargerecht mit dem Oberteil

und dem Boden bündig aufstellen.

6. Türkupplung (4) gemäß der Höhe und der Zahl der Tür einbauen. Die Tür

vollständig öffnen, Kupplungsschiebe (5) in die Kabinetür einschrauben und einen Distanz d zwischen den angrenzenden Küchenmöbeln behalten. d=Wanddicke der Kabine. Die Kupplung so einstellen, daß die Griffseite der geschlossenen Kabinetür nicht mit der Kabine in Kontakt kommt. (eine Lücke von ungefähr 1mm für große Geräte), stellen die Kupplung der zweiten Tür, wo es notwendig ist.

7. Freies Loch an der Gerätetür schließen.

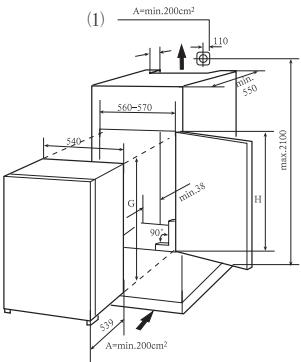

*Stellen die Küchekabine mit einem Anschlagwinkel waargerecht. Wenn es notwendig ist, nivellieren Sie die Kabine durch Packmaterial darunter.

*Für die Be- und Entfüftung muß an der Rückseite des Schrankes eine senkrechte Abluftlücke von mindestens 38mm Tiefe vorhanden sein.

*Der Entlüftungsquerschnitt unter der Raumdecke sollte mindestens 200cm2 betragen. *Prüfen Sie die Position der Steckdose (1). Der Strom (Wechselstrom) und die Spannung müssen mit den Daten auf dem Typschild übereinstimmen.

*Das Typenschild befindet sich neben dem oberen Schubfach, links an der Innenwand. *Das Gerät muß mit einer vorschriftsmäßig geerdeten Schutzkontakt-Steckdose ans Hauptnetzteil angeschlossen werden.

Inbetriebnahme Hinweise zur Inbetriebnahme des Kühlschrankes Einschalten des Kühlschrankes Für kurzfristiges Lagern der Nach dem Einschalten den Temperatureinstellknopf durch Drehen in Uhrzeigerrichtung von Stellung "0" auf irgendeine Stellung zwischen "1-7" drehen.Bei Stellung "0" ist der Kühlschrank ausgeschalten.

verwenden Die durchschnittliche Temperatur von 0°C-10°C im Kühlschrank ist für langfristiges Lagern der Lebensmittel nicht kalt genug und kann nur für kurzfristiges Lagern der Lebensmittel verwendet werden. Temperatureinstellung Die Temperatur wird am Temperatureinstellknopf eingestellt. Die Zahlen "1,2,3,4,5,6,7" bezeichnen keine konkrete Temperatur. Je kleiner die Zahl ist, desto größer die Temperatur; je größer die Zahl, desto kleiner die Temperatur. Wählen Sie eine ReglerStellung nach Ihren Temperaturvorstellungen. Zahlen 1-2 3-4 4-5 6-7 Verwendungszeit Im Sommer, Umgebungstemperatur 25 - 35°C Im Frühling und Herbst, Umgebungstemperatur 15-25°C Im Winter, Umgebungstemperatur 5-15°C Bei Superfrosteinstellung Achtung: Beachten Sie, daß sich bei Veränderungen des Temperaturreglers der neue Wert nur langsam einstellt, er ist abhängig von der Umgebungstemperatur, der Häufigkeit des Türöffnens und der Beschickung. Einordnungsbeispiel: 1 Eier, Butter;

Eingesalzte Produkte, Gewürze Getränke, Konserven Backwaren, fertige Speisen,Molkereiprodukte Fleisch, Wurst Obst, Gemüse, Salate

Hinweise zum Kühlschrank

• Heiße Speisen und Getränke vor dem Einlegen in den Kühlschrank auf Zimmertemperatur abkühlen. Temperaturregler Beschickung der Lebensmittel Der Kühlschrank für 1-2 Stunden leerlaufen lassen (längere Zeit bei höherer Umgebungstemperatur). Lebensmittel erst dann hineinstellen, wenn es im Kühlschrank kalt ist.

Lebensmittel den Kühlschrank

• Vor dem Lagern Lebensmittel waschen und Wasser abwischen.
• Vor dem Einlegen Lebensmittel mit Verpackung verschließen, um Wasserverdampf und Geruchübertragung zu vermeiden.

Hinweise zur Inbetriebnahme des Kühlschrankes

• Den Kühlschrank nicht mit Lebensmitteln überfüllen. Einen Abstand unter den Lebensmitteln und zwischen den Lebensmitteln und der Innenwand des Gerätes beim Lagern beachten. Hinweise zur Inbetriebnahme des Kühlschrankes Hinweise zum Kühlen *Gemüse in Wachstumsrichtung aufbewahren, um die Lagerdauer zu verlängern.

• Die Waren portionsgerecht für Ihren Haushalt sortieren und abpacken. Das am Kürzesten zu verwendende Lebensmittel in vorderen Teil der Abstellroste einlegen, um unnötiges langes Öffnen der Gerätetür zu vermeiden. *Beim Lagern von Rettich die Blätter wegschneiden, um dadurch die Absorbtion von Nährstoffen zu vermeiden. Die Absteller abwaschen
• Zum Herausnehmen die Absteller mit beiden Händern nach oben wegschwenken. *Beim Hineinlegen von Flaschen auf die Absteller in der Tür Serviette unterlegen - Reinigen der Tür wird erleichtert. Innenbeleuchtung Auswechseln der Glühlampe und

• Glühlampendaten: 220-240V,15W *Nicht unbedingt zu kühlende Artikel: Zwiebel, Paprika, Knoblauch, Ingwer, Wassernuß.

• Fassung: E 14 (auf keinen Fall eine Lampe mit mehr als 15 W einsetzen)
• Beim Auswechseln der Glühlampe Netzstecker ziehen.
• Abdeckblende abziehen, kaputte Glühlampe gegen die Uhrzeigerichtung drehen und neue Glühlampe auswechseln.

*Nicht zum Kühlen geeignete Artikel£∫Flaschenkürbis, Melone, Banane, Ananas.Beim Kühlen wird der Stoffwechseln gefördert. Unreifes Obst im Kühlschrank lagern.

Entfernen der Reifschicht-Reinigen-Außer Betrieb setzen Entfernen der Reifschicht-Reinigen-Außer Betrieb setzen Abtauen des Kühlschrankes Bei Stromausfall Der Kühlschrank taut automatisch ab. Das Tauwasser wird im Verdungstungsbehälter gesammelt und automatisch verdunstet. Abflußöffnung Aufbewahren der Lebensmittel bei Stromausfall ist auch im Sommer innerhalb von ein paar Stunden problemlos.Wenn Sie sich von einem Stromausfall erfahren, Spitzer Gegenstand Achtung: das Tauwasser durch die Abflußöffnung oberhalb der Gemüseschalen unbehindert abfließen kann. Gegenenfalls die Abflußöffnung mit einem spitzen Gegenstand durchstoßen. Reinigen Lebensmittelreste können zu Geruchsbildung führen. Daher ist ein regelmäßiges Reinigen des Gerätes zu empfehlen.

• Vor dem Reinigen den Netzstecker ziehen Gerät mit weichem Tuch oder Schaumgummi in lauwarmem Wasser, dem geringe Zusätze von neutralem Spülmittel beigegeben werden können, reinigen. Spitze oder Stahlbürste und folgende chemikalische Lösungsmittel dürfen nicht verwendet werden: Scheuermittel oder Lack, Amylazetat, heißes Wasser bzw. Säure und alkalihaltige Putzmittel usw.
• Mit einem Lappen trocknen (1) das Gerät nicht mit Wasser übergießen (2)Lappen oder Schaumgummi zum Reinigen der "Schalter" trocknen
• Auf das Reinigen der Türdichtung achten

• keine neuen Lebensmittel in den Gefrierraum stellen;

• das Gerät möglichst geschlossen halten;

• Achtung: Temperaturerhöhungen im Gefrierraum, verursacht durch einen möglichen Stromausfall oder andere Störungen, verringert sich die Lagerzeit der Lebensmittel sowie ihre Qualität. Im Urlaub
• Leicht verdorbene Lebensmittel herausnehmen, die normale Temperatureinstellung überprüfen und die Tür gut schließen.
• Lebensmittel herausnehmen, Reifschicht entfernen, Innenseite reinigen und Tür offenstehen lassen, wenn Sie im Urlaub sind und das Gerät ausschalten. Altes Gerät beiseitestellen
• Gerätetür abnehmen, um zu verhindern, daß spielende Kinder sich selbst einsperren und damit in Lebensgefahr kommen.

• Staub hinter dem Gerät regelmäßig reinigen - bessere Wärmeausströmung. Transport Außer Betrieb setzen Soll das Gerät längere Zeit außer Betrieb gesetzt werden, muß die Ein-Aus-Taste gedrückt und der Netzstecker gezogen werden. Das Gerät wie beschrieben reinigen. Weiterhin müssen während der Außerbetriebsetzung die Gerätetüren offenstehen, um Geruchsbildung zu vermeiden. Achtung: Normalerweise soll das Gerät nicht außer Betrieb gesetzt werden, sonst wird die Lebensdauer des Gerätes verkürzt.

• Alle Lebensmittel vom Kühlschrank herausnehmen.
• Absteller und Gemüseschale mit Klebbändern befestigen.
• Gerätetür schließen und mit Klebbändern befestigen.

Probleme Probleme Folgende Erscheinungen sind normal: Vor der Reparatur müssen folgende Sachen bestätigt werden.

• Teilweise Termperaturerhöhung des Gerätes und hohe Temperatur des Kompressors bei erster Inbetriebnahme des Gerätes;
• Wasser an der Außenseite des Gerätes bei hoher Raumfeuchtigkeit - mit weichem Tuch reinigen; Erscheinungen Keine Kühlleistung Lampe leuchtet nicht

• Das Gerät ist nicht ans Stromnetz angeschlossen;
• Der Temperatureinstellungsknopf auf der Stellung "0". Bei ungewöhnlichen Geräuschen

• Der Boden ist nicht eben oder eben genug;
• Berührung eines Geräteteils mit Fremdkörper oder Wand. Langes Laufen des Kompressors und zu hohe Temperatur

• Bei erster Inbetriebnahme;
• Beschickung großer Mengen Lebensmittel;
• Häufiges Öffnen der Gerätetür;
• Falsche Temperatureinstellung;
• Sonnenbestrahlung oder zu nah an Ofen und Heizquelle;
• Schlechte Be- und Entlüftung; dreckiger Kondensator.

• Wasser im Gefrierraum durch häufiges oder langes öffnen der Gerätetür in feuchter Jahreszeit;
• Fließgeräusch des Kühlmittels; leichtes Geräusch des Kompressors beim Ein- und Ausschalten;
• Fließgeräusch des Tauwassers in den Verdungstungsbehältern;
• Längere automatische Betriebszeit bei der Beschickung der Lebensmittel oder bei höherer Umgebungstemperatur. *Stinkender Geruch der Verdungstsbehälter - verursacht von dem Schmutz des Kühlraums - regelmäßiges Reinigen des Kühlraums beachten. Achtung: Ein Zeitabstand von mindestens 5 Minuten zwischen Ausschalten und neuem Einschalten ist erforderlich. Trockene Lebensmittel * Lebensmittel nicht gut abgedeckt, verpackt oder verschloßen. Ungewöhnlicher Geruch

• Das Gerät ist nicht ans Stromnetz angeschlossen (Stecker, Steckdose, Sicherung usw.);
• Der Temperatureinstellungsknopf auf der Stellung "0";
• Zu niedrige Netzspannung.

• Lebensmittel mit starkem Geruch nicht richtig verpackt;
• Verdorbene Lebensmittel;
• Das Gerät soll gereinigt werden, näheres unter "Reinigen".
