MODE D'EMPLOI HR 165 HAIER

Consignes de securite Consignes de securite Mise au rebut de votre ancien appareil *Votre systeme de mise a la terre doit etre installe conformement aux prescriptions en *Rendez votre ancien appareil inutilisable avant de vous en debarrasser. Tirez la fiche et sectionnea le cable de branchement. D e truisez la serrure-vors eviterez ainsi que des enfants s'y enferment accidentellement. vigueur. La securite de l'appareil en decoule. *Avant de proceder au nettoyage, ayez soin de debrancher votre appareil. Pour cela , retirez la fiche mais ne tirez pas sur le able. *Les refrigerateurs et congelateurs contiennent des gaz isolants et des produits refrigerants qui doivent etre jetes avec toutes les precautions necessaires/ Par ailleurs,ils contiennent des matieres precieuses qui doivent etre recuperees. *Prenez contact avec votre mairie ou avec un organisme competent en la matiere lorsque vors vors debarrassez d'un appareil. Si vors avez des questions adressez vers votre revendeur oru bien vers la mairie. Jusqu'a l'enlevement, verifiez v bien que le circuit frigorifique de votre refrigerateur n'est pas endommage. Mise au rebut de l'emballage des nouveaux appareils *Vous pouvez jeter sans danger les emballages usites des nouveaux appareils. *Le carton peut etre au recycle. *Les housses sont en polyethylene(PE) et les cales en polystyrene libre(PS). *Ces matieres peuvent etre recyclees afin d'etre reutilisees, pour cela, deposez-les dans un centre prevu a cet effet. Conseils de securite et consignes *Avant de proceder a la mise en marche de l'appareil, veuillez lire attentivement le s notices d'utilisation et d4e montage. Elles vors seront tres utiles pour l'installation, l'utilisation et l'entretien de votre appareil. *Conservez des notices. Elles pourraient servir a une autre personne si vous revendiez votre appareil. *La responsabilite de constructeur n'est pas engagee si les conseils suivants ne sont pas respectes. *Les reparations rur des appareils electriques ne doivent etre faites que par des specialistes. Toute reparation faite par une personne non competente peut engendrer de graves risques pour l'utilisateur. *N'endommagez pas les parties du circuit frigouifique . N'utilisez pas d'objets pointus ou coupants (couteaux). En effet, si du produit refrigerant venait a gicler et par consequent a entrer en contact avec les yeux, vous risqueriez de vous blesser serieusement . *Ne masquez pas les grilles d'aeration. *Ne vous appuyez pas sur le socle, les clayettes, les poutes etc.... *Ne laissez pas les enfants jouer avec l'appreil. *Si l'appareil est muni d'une serrure,ne mettez pas les cles a la portee des enfants. Domaines d'aplication *Cet appareil est destine a garder au frais , stocker des produits congeles de petite quantite , refrigerer de denrees et a preparer des glacons. *ll est concu pour un usage domestique. *En cas d'utilisation commerciale, veuillez respecter les directives regissant le commerce en question. *L'etancheite du circuit froid a rte controlee. *Cet appareil est conforme aux prescriptions de securites relatives aux appareils electriques. *Ne mettez pas en marche un appareil endommage. Dans le doute, demandez conseil a votre revendeur.

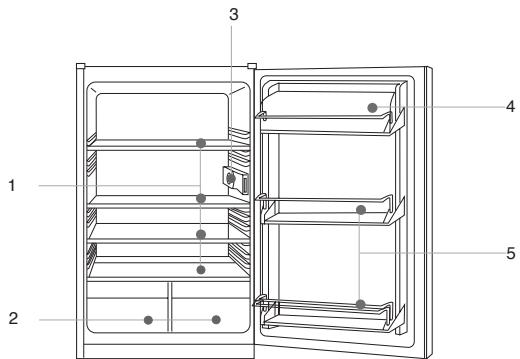

Noms des composants Préparation Déballage Enlever tous les cartons et des scotchs à fixer les accessoires afin de mettre le réfrigérateur plat. Avant utiliser le réfrigérateur il faut enlever des scotchs afin de tirer les clayettes.

Vérification des accessoires et de la documentation ci-jointe.

Contrôler la présence des articles en se référant à la liste. Contacter le distributeur local en cas de désaccord. S'assurer du bon emplacement du réfrigérateur.

(se référer à la section "Emplacement")

Nettoyer le réfrigérateur avant de l'utiliser. (Voir la section suivante "Nettoyage")

Laisser reposer le combiné plus de 30 minutes avant de le mettre en marche. Il est recommandé de procéder à un nettoyage complet avant la première mise en service.

Gauche/Droite Ouverture de Porte (Fig. A) La porte peut être ouverte en deux sens selon votre demande. Suivre les instructions ciaprès pour ouvrir la porte à la gauche.

1. Enlever la charnière inférieure (2) et le cache (3), et déposer légèrement la porte en la

retirant par le bas et la mettre à côté.

2. Enlever le pivot (1) sur la charnière supérieure (6) et dévisser la rondelle les réinstaller

dans la position correspondante à gauche (l'enlève du cache peut être exécuté selon les demandes des consommateurs). Cette notice d'utilisation peut varier légèrement avec le tracé du réfrigérateur que vous venez d'acheter en raison des améliorations techniques.

3. Installer légèrement la porte dans la position de la charnière supérieure (6) et de la

charnière inférieure (2) non-fixée, et installer la charnière inférieure (2) à la position correspondante à gauche, et la visser.

4. Placer le cache (3) dans les trous libérés par la charnière inférieure à droite.

5. Réinstaller (4) à la position correspondante.

6. Après l'installation, ouvrir et fermer la porte plusieurs fois pour s'assurer que les vis et

pivots de charnière sont bien en place et qu'il n'y a pas de bruit anormal.

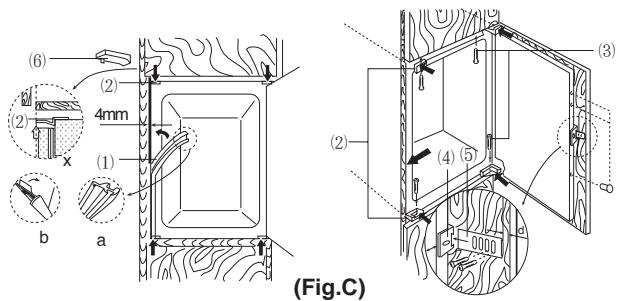

1. Vérifier que la porte d'unité de cuisine est dans la position exacte.

2. Introduire le cable principal par l'unité afin de pouvoir brancher à l'alimentation après

avoir installé l'appareil. Enlever le couvercle (6) seulement si l'espace est limité.

3. Placer l'appareil dans l'unité de cuisine, en laissant un écart de 4 mm au côté de poignée

de l'appareil. Aligner les bords supérieurs et inférieurs avec la charnière (2) tel qu'ils sont au ras du bord devant d'unité. Voir le détail X.

4. Couper le joint de porte (1) d'une longeur de l'unité de cuisine et l'attacher au côté de

poignée de l'unité pour combler l'écart entre l'appareil et la paroi de l'unité de cuisine (mettre la bande (A) dans l'écart). Tirer dehors la bande protective sur le profil plastique avant l'insertion.

(Fig.A) (Fig.B) Ventilation (Fig.B) *Placer l'unité de placard de cuisine à l'aide d'un niveau et une équerre.Au besoin, caler au dessous de l'unité pour le mettre en plat.

5. Pousser l'appareil contre la paroie de côté de l'unité et s'assurrer une position juste (3).

6. Installer les éléments à connecter (4) conformément à la hauteur de poignée et la

dimension de porte. Ouvrir entièrement la porte et insérer la pièce à connecter (5) et le visser dans l'unité en laissant une distance (d) au bord de la porte (d = l'épaisseur de la paroie). Ajuster l'élément à connecter pour que le côté de poignée de la porte d'unité ne pas toucher la paroie d'unité quand la porte est fermée. (Approximativement 1 mm écart pour les grands appareils), installer l'élément à connecter de la dexième porte.

7. Boucher les trous libérés sur la porte de l'appareil.

*Un écart minimum de 38 mm doit être maintenu au dos de l'appareil pour une meilleure ventilation.

*L'arrivée d'air A doit être au moins 200 cm et l'air doit couler par le panneau dans le piédestal du placard.

*Vérifier que la position de la douille d'alimentation (1) est exacte. *La tension de COURANT ALTERNATIF doit se conformer à laquelle indiquée dans le plaque de données sur le plaque interne à gauche de l'appareil qui se trouve à côté des bac à légumes. L'alimentation doit être convenablement mise à terre.

Instructions pour l'utilisation Instructions pour l'utilisation Démarrer le réfrigérateur Le réfrigérateur est utilisé pour Après aoire branché la prise, tourner le thermostat (T) de la position "0" à une certaine position (1~7) au sens des acuilles d'une montre, et le réfrigérateur fonctionne. Quand le thermostat est réglé à la position "0", le réfrigérateur cesse de fonctionner. conserver les aliments sur une Régler la température interne

La température est régler en tournant le thermostat. Les chiffres "1,2,3,4,5,6,7" ne présentent pas les températures précisée: le plus petit est le chiffre, la température est plus élevé. Régler le thermostat selon des différente besoins en se référant à la liste cidessous: Position courte période. Bien que la température, dans la plupart des parties du réfrigérateur puisse être réglée entre 0 et 10 degrés, une conservation de longue durée n'est pas recommandée. Le réfrigérateur doit être seulement utilisé pour la conservation à court terme. Chargement du réfrigérateur Cas de l'utilisation 1-2 Eté, température ambiante: 25~35°C 3-4 Printemps ,automne, température ambiante:15~25°C 4-5 Hiver, température ambiante: 5~15°C 6-7 Congélation rapide 1 Oeufs et beurre 2 Conserves et épicerie 3 Boissons et aliments en bouteille 4 Pain, aliment cuit, produit laitier 5 Viande et saucisson 6 Fruits, légumes, sallade

Remarques pour la mise en conservation Attention: Il faut attendre quelque temps pour atteindre la température souhaitée après le réglage du thermostat. Ce temps dépend de la température ambiante, de la fréquence d'ouverture de la porte et de la quantité d'aliments chargée.

• Laisser refroidir à la température ambiante les aliments chauds avant de les introduire dans le réfrigérateur.
• Essuyer les gouttelettes d'eau sur les aliments avant de les introduire dans le réfrigérateur. Thermostat Introduire les aliments dans le réfrigérateur Laisser le réfrigérateur fonctionner pendant un ou deux heures avant de le charger (la température élevé faire le temps durer un peu longtemps) et introduire les aliments lors que la température est suffisamment baisse.

• Il est recommandé que les aliments soient scellés dans des sacs d'emmagasinage convenables avant de les introduire dans le réfrigérateur, pour empêcher que l'humidité des aliments ne s'évapore, pour éviter que les légumes et fruits ne s'abîment ou ne prennent l'odeur des autres produits.

Instructions pour l'utilisation Instructions pour l'utilisation

• Ne pas trop charger le réfrigérateur et ne pas mettre les aliments en contact avec les Informations de l'utilisation du paroies internes du congélateur afin d'éviter que les aliments conservés ne collent aux paroies.
• Ranger les aliments selon des besoins du consommateur. Les aliments quotidiennement consommés doivent être mis dans un endroit facilement accessible afin de réduire le temps d'ouverture de la porte. Sortir et nettoyer les clayettes réfigérateur *La période d'emmagasinage sera allongée si les légumes sont mis avec leurs racines vers la source froide. *Les feuilles des carottes ou des navets doivnet être enlevés avant l'emmagasinage.

• Sortir légèrement les clayettes suivant la figure afin d'empêcher de les abimer. *Mettre les papiers de serviette au dessous des bouteilles afin de garder la propreté de la porte. Eclarage interne et remplacement de l'ampoule Ampoule: 220-240V , 15W Attention: Porte-ampoule E14 (en aucun cas une ampoule d'une puissance supérieure à 15W ne devra être utilisée) *Oignons, aulx, gingembre, chataignes d'eau et autres légumineuse n'ont pas besoin d'être mis dans le réfrigératuer.

• Débrancher l'appareil ou couper l'électicité et sortir le plateau de l'eau.
• Enlever l'abat-jour et dévisser l'ampoule en tournant dans le sens inverse des aiguilles d'une montre selon la figure.
• Remplacer la lampe en tournant dans le sens des aiguilles d'une montre.

*Certain fruits tropicaux, tels que les bananas et les ananas, ne devraient pas être mis dans le réfrigérateur car ceci risque d'accélérer leur maturation.

Dégivrage - Nettoyage - Mise hors service Dégivrage - Nettoyage - Mise hors service Dégivrage Pendant une coupure de courant *Le congélateur est conçu pour dégivrer automatique. Orifice d'évacuation Le givre formé sur le mur postérieur fondra et coulera via l'orifice d'évacuation du récipient d'évaporation au dessus du compresseur au dos du réfrigérateur, où Outil poitu la chaleur engendrée par le compresseur évaporera l'eau. Il est normal qu'il se forme des gouttelettes de gelée et d'eau sur le mur postérieur du compartiment réfrigérateur. Même en été, les aliments peuvent être bien conservés pendant quelques heures après une coupure de courant. Attention: Toujours maintenir l' orifice d'évacuation dégagé au dessus du bac à légume pour assurer l'écoulement normal de l'eau de dégivrage. Au besoin, dégager l'ouverture à l'aide de l'outil pointu fourni. Nettoyage Le congélateur devrait être régulièrement nettoyé afin d'empêcher la formation de mauvaises odeurs.

• Débrancher le combiné avant le nettoyage.
• Nettoyer le combiné avec un tissu doux ou une éponge trempée dans l'eau tiède. (un détergent neutre est utilisable). Ne pas utiliser de brosse dure, de brosse d'acier, de détergent, d'essence ou de dissolvants, d'eau chaude, d'acide ou d'alcali pour le nettoyage.
• Essuyer le dépot d'eau sur la surface du combiné avec un tissu sec

1) ne pas arroser le congélateur avec l'eau pour le nettoyage.

2) ne pas utiliser de quantités excessives d'eau pour nettoyer le réfrigérateur en l'arrosant

et utiliser un tissu sec pour nettoyer les parties électroniques telles que l'interrupteur et l'ampoule.

• Toujours garder le joint de porte de caoutchouc propre.

• Ne pas introduire d'aliments supplémentaires dans le réfrigérateur pendant une coupure de courant.
• Ne pas ouvrir la porte inutilement.
• Si vous êtes informés d'une coupure de courant, fabriquer quelques glaçons et les mettre dans un récipient placé dans le haut du réfrigérateur.
• La température dans le réfrigérateur s'élèvera pendant une coupure de courant ou en cas de problèmes techniques, et la période de conservation sera réduite. Attention: en général, il vaut mieux laisser l'appareil toujours actif pour prolonger son bon fonctionnement Pendant les vacances
• Enlever les aliments qui peuvent s'abimer facilement si les vacances sont courtes. Régler le thermostat à la position juste, et s'assurer que la porte du réfrigérateur est bien fermée.
• Si les vacances sont longues, sortir les aliments du réfrigérateur et débrancher l'appareil. Quand la givre est fondu, nettoyer et sécher le combiné, et ouvrir la porte. Quand vous abandonnez réfrigérateur
• Enlever la porte afin d'éviter les risque de l'entrée des enfants. Pour le déménagement de l'appareil
• Débrancher l'appareil.

• Nettoyer le dos et les côtés du réfrigérateur régulièrement.
• Sortir touts les aliments. Cessation de l'utilisation Si l'appareil reste inactif pendant une longue période, débrancher le combiné et le nettoyer en suivant les instructions. Garder la porte du combiné ouverte pour empêcher les mauvaises odeurs.

• Accrocher les pièces mobiles tels que caleyettes, bac à légumes, tiroir de congélateur.
• Fermer et fixer la porte du réfrigérateur avec du scotch.

Réponses aux problèmes Réponses aux problèmes Les événements ci-dessous de ne sont pas des problèmes: Avant la réparation, vérifier

• Le compresseur fonctionnera plus longtemps si l'on a introduit des quantités excessives ou si la température ambiante est élevée. Phénomènes
• Sécher la buée sur la surface externe du combiné avec un tissu doux.
• En saison humide, l'ouverture fréquente et de longtemps crée l'air humide interne. Le combiné ne travaille pas.

• Le liquide réfrigérant coulant dans l'évaporateur produit un bruit d'eau.
• L'eau coulée dans l'évaporateur produit un léger bruit après le dégivrage.
• Quand la température des aliments ou la température ambiante sont élevées, le fonctionnement du compresseur durera un peu long.

• Si l'appareil est branché (la prise, la douille et le fusible).
• Si le thermostat reste à la position "0"
• Si la tension est basse. La lampe ne s'allume pas.

• Si l'ampoule est abimée.
• Si la prise est branchée.
• Si le thermostat reste à la position "0" Le bruit est très grand.

• Si l'appareil est placé de niveau.
• Si le combiné est en contact avec un mur ou un autre meuble. Le compresseur fonctionne sans arrêt ou la température interne n'est pas assez basse.

• Si c'est la première mise en service.
• Si une grande quantité d'aliment est introduite.
• Si le temps est chaud et l'ouverture est fréquente.
• Si la température indiquée sur le thermostat n'est pas bien réglée.
• Si le réfrigérateur est au soleil ou près d'une source de chaleur.
• Si l'aération est mauvaise: les deux côtés du combiné ne sont pas dégagés, ces deux côtés ne sont pas propres. L'aliment est sec. *Si l'aliment n'est pas bien emballé. Mauvaise odeur dans le combiné.

• Si l'aliment présentant une forte odeur est bien emballé.
• Si aucun aliment n'est abimé.
• Si l'intérieur du réfrigérateur doit être nettoyé, se référer à la section de "Nettoyage".

• L'évaporateur du compresseur crée une mauvaise d'odeur si le réfrigérateur n'est pas propre. Il faut nettoyer le réfrigérateur régulièrement. Attention: ne jamais rebrancher le réfrigérateur avant d'avoir attendu au moins cinq minutes. Causes
