Produkttyp	Schwimmbadpumpe
Marke	Edenea
Modell	dinstructions pomp pulso
Stromversorgung	230 V / 50 Hz
Nennleistung	0,75 kW (1 PS)
Maximaler Durchfluss	8 m³/h
Maximale Förderhöhe	8 m
Anschlussdurchmesser	50 mm (Verschraubungen)
Vorfilterkapazität	1,5 L mit herausnehmbarem Korb
Gehäusematerial	UV-beständiges verstärktes Polypropylen
Schutzart	IPX5
Isolationsklasse	Klasse I (mit Erdung)
Geräuschpegel	~70 dB(A) in 1 m Entfernung
Befestigungsart	Auf flachem Sockel oder Wandmontage
Empfohlener Pooltyp	Aufstellbecken oder eingelassener Pool bis 30 m³
Maximale Wassertemperatur	35 °C
Kabellänge	1,5 m
Gewicht	10 kg
Abmessungen (L x B x H)	30 x 20 x 25 cm
Garantie	2 Jahre

Häufig gestellte Fragen - dinstructions pomp pulso Edenea

Wie installiere ich die Pumpe Edenea pomp pulso?

Stellen Sie die Pumpe auf eine ebene und stabile Fläche in der Nähe des Pools und des Filters. Schließen Sie die Saug- und Druckleitungen an die Verschraubungen (50 mm) an. Stellen Sie sicher, dass die Anschlüsse dicht sind mit Teflon. Schließen Sie das Stromkabel an eine Steckdose mit Erdung und einem Fehlerstromschutzschalter 30 mA an. Füllen Sie den Vorfilter mit Wasser, bevor Sie die Pumpe starten.

Welcher Pooltyp ist für diese Pumpe geeignet?

Die Pumpe Edenea pomp pulso ist geeignet für Aufstellbecken und eingelassene Pools mit einem maximalen Volumen von 30 m³. Sie eignet sich zur Filtration und Zirkulation des Wassers mit einem Sand- oder Kartuschenfilter. Überprüfen Sie, ob der Durchfluss (8 m³/h) der Größe Ihres Beckens entspricht.

Wie reinige ich den Vorfilter der Pumpe?

Schalten Sie die Stromversorgung aus und schließen Sie die Ventile. Schrauben Sie den transparenten Deckel des Vorfilters ab. Entnehmen Sie den Auffangkorb und entleeren Sie die Ablagerungen (Blätter, Insekten). Spülen Sie den Korb mit klarem Wasser aus und setzen Sie ihn wieder ein. Überprüfen Sie die Dichtung des Deckels und schrauben Sie ihn fest zu. Führen Sie diesen Vorgang wöchentlich oder je nach Verschmutzung durch.

Kann die Pumpe ohne Wasser betrieben werden?

Nein, die Pumpe darf niemals trocken laufen. Der Wassermangel beschädigt das Laufrad und die mechanische Dichtung. Stellen Sie sicher, dass die Pumpe immer mit Wasser gefüllt ist (Vorfilter gefüllt) und der Wasserspiegel im Pool für die Ansaugung ausreicht. Trockenlauf führt zum Garantieverlust.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie zuerst die Stromversorgung (Steckdose, Schutzschalter). Wenn die Elektrik in Ordnung ist, kann das Problem an einem verstopften Vorfilter oder Luft in der Pumpe liegen. Schrauben Sie den Deckel des Vorfilters ab, um die Luft zu entlüften und den Korb zu reinigen. Überprüfen Sie auch, ob das Laufrad frei dreht (ggf. Verstopfung beseitigen). Wenn nichts hilft, kontaktieren Sie den Kundendienst.

Wie überwintere ich die Pumpe Edenea?

Entleeren Sie die Pumpe, den Vorfilter und die Schläuche vollständig, um Frost zu vermeiden. Trennen Sie die Pumpe vom Strom und lagern Sie sie an einem trockenen, frostfreien Ort (idealerweise >5°C). Reinigen Sie Vorfilter und Pumpengehäuse. Schützen Sie die Anschlüsse mit Verschlusskappen. Wenn die Pumpe im Freien bleibt, decken Sie sie mit einer Plane ab.

Wie laut ist diese Pumpe?

Der Geräuschpegel beträgt etwa 70 dB(A) in 1 m Entfernung, vergleichbar mit einem normalen Staubsauger. Zur Geräuschminderung stellen Sie die Pumpe auf eine Antivibrationsmatte oder in einen isolierten Technikraum. Vermeiden Sie es, sie direkt auf eine hohle Oberfläche zu stellen.

Ist ein Fehlerstromschutzschalter für diese Pumpe erforderlich?

Ja, es wird dringend empfohlen, einen Fehlerstromschutzschalter 30 mA im Stromkreis der Pumpe zu installieren. Dies schützt vor Stromschlagrisiken bei Isolationsfehlern. Die Pumpe ist der Klasse I, daher ist die Erdung obligatorisch.

Wie schließe ich die Schläuche an die Pumpe an?

Verwenden Sie Schläuche mit 50 mm Durchmesser (2 Zoll). Schließen Sie den Saugschlauch am Pumpeneingang (gekennzeichnet mit 'IN' oder 'ANSAUGUNG') und den Druckschlauch am Ausgang (gekennzeichnet mit 'OUT' oder 'DRUCK') an. Ziehen Sie die Überwurfmuttern von Hand und dann einen Vierteldrehung mit einem Schlüssel an. Verwenden Sie Teflonband auf den Gewinden zur Abdichtung.

Wo finde ich Ersatzteile für die Pumpe Edenea?

Ersatzteile (Dichtungen, Laufrad, Vorfilter, Kondensator) sind beim Kundendienst von Edenea oder auf Websites für Pool-Ersatzteile erhältlich. Sie können auch Ihren Händler kontaktieren. Bewahren Sie die Modellreferenz (dinstructions pomp pulso) zur einfacheren Suche auf.

BEDIENUNGSANLEITUNG dinstructions pomp pulso Edenea

DE: KONFORMITÄTSERKLÄRUNG

Erklären unter unserer Verantwortung, dass das Produkt in diesem Handbuch erfüllen mit den folgenden Richtlinien und Normen:

• Maschinenrichtlinie 2006/42/EG: Vorschrift EN 809 und EN 60204-1
• Richtlinien der Elektromagnetischen Verträglich 2014/30/EU: Vorschrift EN 61000-6-1 und EN 61000-6-3
• Niederspannungs Richtlinien 2014/35/EU: Vorschrift EN 60335-1, EN 60335-2-41 und EN 62233.
• Richtlinie 2000/14/EG (Geräuschemission): EN-ISO 3744 (Geräuschemissionswerte in der Bedienungsanleitung)
• Richtlinie 2009/125/EG (Ökodesign) Verordnung 640/2009 für Dreiphasenmotoren mit einer Leistung von mehr als 0,75 kW. Norm EN 60034-30.
• Richtlinie 2011/65/UE (RoHS II): Norm EN 50581
• Verordnung 1907/2006 (REACH).
• Norm EN 16713-2
  (Siehe Seriennummer auf dem Typenschild und fig. 4)

7. PANNES EVENTUELLES, CAUSES ET SOLUTIONS

Anweisungen für die Sicherheit der Personen und zur Verhütung von Schäden an der Pumpe und an Sachen. (Siehe Abbildung 5)

A	Bitte beachten Sie die Anwendungsbegrenzungen	I	Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn diese angemessen beaufsichtigt bzw. bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und sie die damit verbundenen Gefahren verstanden haben.Kinder dürfen nicht mit dem Gerät spielen.Die Reinigung und vom Benutzer durchzuführende Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
B	Die angegebene Spannung muß mit der Netzspannung übereinstimmen.
C	Die Motorpumpe wird mittels eines allpoligen Schalters, mit einem Öffnungsabstand zu den Kontakten von mindestens 3 mm, an das Netz angeschlossen.
D	Als zusätzlicher Schutz gegen die tödlichen Stromschläge ist ein hochsensibler Differentialschalter (0.03 A).
E	Pumpe ausreichend erden!
F	Verwenden Sie die Pumpe für die auf dem Leistungsschild angeführten Anwendungen!	J	Pumpen vor Flüssigkeiten schützen und nicht ingefährlichen Umgebungen aufstellen.
G	Denken Sie daran, die Pumpe anzufüllen!	K	Schützen Sie sich vor zufälligen Verusten!Die Motorpumpe ist vor Wettereinwirkungen zu schützen!
H	Achten Sie auf die Eigenbelüftung des Motors!	L	Schützen Sie die Pumpe vor Eisbildung!Vor jedem Wartungseingriff an der Motorpumpe ist der Strom auszuschalten.

Inhaltsverzeichnis

Sicherheitshinweise ftir Personen und Sachen ..... 15

1. Allgemeines....15
2. Handhabung....15
3. Aufstellung/einbau 16

3.1. Montage 16
3.2. Verlegung der Saugleitung....16
3.3. Verlegung der Druckleitung....16
3.4. Netzanschluss....16
3.5. Prüfungen vor der Inbetriebnahme ..... 16

1. Inbetriebnahme 17
2. Wartung....17
3. Typenschild 17
4. Mögliche oefekte, ursachen uno abhilfe...... 17
5. Technische Daten 17
6. Liste der Hauptkomponenten 24
7. Schaltpläne 24
8. Abbildungen 25

Sicherheitshinweise ftir Personen und Sachen

Die Symbole ⚠️ ⚠️ ⚠️ und die Begriffe “Achtung” und “Vorsicht” sind Sicherheitshinweise, die bei Nichtbeachten Gefährdungen für Personen und für die Funktion der Pumpe/Anlage hervorrufen können.

GEFAHR geftaerliche spannung

Macht darauf aufmerksam, daß Nichtbeachtung der Vorschriften das Risiko eines elektrischen Schadens nach sich ziehen kann.

GEFAHR

Macht darauf aufmerksam, daß Nichtbeachtung der Vorschriften das Risiko eines Schadens an Personen und/oder Sachen nach sich ziehen kann.

VORSICHT

Macht darauf aufmerksam, daß die Nichtbeachtung der Vorschriften das Risikos eines Schadens an Pumpe und/oder Anlage nach sich zieht kann.

1. ALLGEMEINES

Die Anweisungen sollen Informationen über die korrekte Installation und optimale Leistung unserer Pumpen geben.

Lesen Sie diese Anweisungen vor der Installation der Pumpe. Bewahren Sie sie für zukünftige Referenz.

Unsere einstufigen Kreiselpumpen mit angebauter Filtervorrichtung wurden

speziell für das Vorfiltrieren und Umwälzen des Schwimmbadwassers entwickelt und hergestellt.

Die Pumpen sind geeignet für klares Wasser bis max. 35°C ohne Feststoffe.

Bei Beachtung der nachfolgenden Anweisungen ist ein einwandfreier Betrieb mit langer Lebensdauer zu erwarten.

Bei Nichtbeachtung besteht Gefahr der Motor-Überlastung, geringer Leistung und Lebensdauer. Der Betreiber trägt die Verantwortung für alle Maßnahmen.

2. HANDHABUNG

Die Pumpen werden in einer geeigneten Verpackung, um Transportschäden zu vermeiden geliefert. Vor dem Auspacken überprüfen, dass die Verpackung nicht beschädigt wurde oder verformt ist.

Heben und handhaben Sie das Gerät sorgfältig und mit den richtigen Werkzeugen.

3. AUFSTELLUNG/EINBAU

Diese Elektropumpen dürfen nur im Zusammenhang mit Schwimmbecken und Teichen nach IEC 60364-7-702 bzw. den jeweiligen vor Ort geltenden technischen Auflagen zum Einsatz kommen

3.1. Montage

Die Pumpe auf festen, ebenen Untergrund montieren. Für die Befestigung Schrauben und die im Pumpenfuß vorhandenen Löcher benutzen.

Stellen Sie sicher, dass die Pumpe überschwemmungssicher aufgestellt und ausreichend mit trockener Luft gekühlt wird.

3.2 Verlegung der Saugleitung

Die Pumpe sollte in horizontaler Lage installiert werden, in einer Entfernung zur Schwimmbadwand von mindestens 2 Metern und in Höhe des Wasserspiegels oder - wenn möglich - unterhalb. Es ist zwingend notwendig, dass die Saugleitung mindestens 30 cm unter der dynamischen Wasserstand überflutet.

Zur Vermeidung von Reibungsverlusten wird empfohlen, den Durchmesser der Saugleitung in der gleichen, oder einer größeren Nennweite als den des Saugstutzens auszuführen.

Die Saugleitung soll zur Vermeidung von Lufteinschlüssen mit einem Mindestgefälle von 2% verlegt werden. Auf keinen Fall sollte die Pumpe mehr als 3 Meter über dem Wasserspiegel montiert werden.

3.3. Verlegung der Druckleitung

Die Druckleitung ist ebenfalls in der gleichen, oder einer größeren Nennweite, abhängig von der Länge auszuführen.

Das Gewicht der Rohrleitung darf nicht von der Pumpe getragen werden.

3.4. Netzanschluss

Die elektrische Installation ist eine allpolige Abschaltung mit 3 mm

Kontaktabstand haben. Das System schutz wird durch einen Differentialschalter gesichert ( Δfn = 30 mA).

Das Netzkabel der Pumpe muss mindestens H07 RN-F (nach 60245 IEC 66) und mit Kabelschuhen versehen sein.

Anschluss und Auslegung müssen durch einen autorisierten Installateur gemäß den Anforderungen der jeweiligen Installation und den landesspezifischen gültigen Vorschriften erfolgen.

Die Steckdose für den Stromanschluss sollte sich in mindestens 3,5 Meter Entfernung von dem Schwimmbad befinden.

Einphasen-Motoren haben Wärmeschutz.

Pumpenmodelle mit Drehstrommotoren nicht übernehmen diesen Schutz. Sie müssen sich auf einen Schutzschalter, die manuell eingestellt werden kann angeschlossen werden. Den Trennschalter entsprechend dem Strom in dem Typenschild plus 10% angegeben.

Folgen Sie den Anweisungen in Abbildung 1 für die richtige Verkabelung.

3.5. Prüfungen vor der Inbetriebnahme

Prfen, ob die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt.

Prüfen, dass die Pumpenwelle frei dreht.

Schrauben Sie nach Herstellung der im vorangegangenen Abschnitt aufgeführten Anschlüsse den Vorfilterdeckel ab und füllen den

Vorfilter der Pumpe bis zum unteren Flüssigkeitsstand (Saugseite) mit Wasser.

Alle Leitungsverbindungen müssen absolut dicht sein.

Setzen Sie den Deckel wieder auf den Vorfilter und schrauben Sie ihn entsprechend fest.

DIE PUMPE DARF AUF KEINEN FALL TROCKEN LAUFEN.

4. INBETRIEBNAHME

Vorhandene Absperrventile öffnen.

Spannungsversorgung anschließen. Das Wasser kann ein paar Sekunden dauern, um die volle Länge des Rohres zu reisen.

Prüfen, ob sich die Motorwelle in Pfeilrichtung dreht. (Einprägung in der Lüfterhaube). Auf Dreiphasenmotoren, kann gegen den Uhrzeigersinn drehen. Wenn dies geschieht, die Strömung wird niedriger sein als erwartet. Um diese Situation zu beheben die beiden Phasen der Einspeisung müssen rückgängig gemacht werden.

Überprüfen Sie, dass der Eingangsstrom gleich oder kleiner als die maximale auf dem Etikett angegeben ist. Zurücksetzen des thermischen Relais, wenn nötig.

Wenn die Pumpe nicht refer betreiben, um die mögliche Störungen, Ursachen und Lösungen Liste für die Unterstützung.

5. WARTUNG

Im normalen Betrieb ist die Pumpe wartungsfrei.

Wischen Sie die Pumpe mit einem angefeuchteten Tuch ohne aggressives Reinigungsmitteln.

Vor jeder Maßnahme ist das Anschlukabel vom Netz zu trennen.

Im normalen Betrieb ist die Pumpe wartungsfrei.

Bei Frostgefahr Pumpe und alle Leitungen entleeren. Bei längerem Stillegen die Pumpe entleeren und an einem trockenen, belüfteten Raum lagern.

Achtung: Bei Störungen unseren Vertrags-Kundendienst zu Rate ziehen. Eigenmächtige Eingriffe führen zum Erlöschen der Garantie.

Wenn die Pumpe schließlich entsorgt wird, beachten Sie bitte, dass es keine giftigen oder umweltschädlichen Material enthält.

Die wichtigsten Komponenten ordnungsgemäß gekennzeichnet sind, um eine selektive Entsorgung zu ermöglichen.

7. MÖGLICHE OEFEKTE, URSACHEN UNO ABHILFE

1) Selbstansaugphase defekt.
2) Zu geringer Wasserdruck.
3) Pumpe arbeitet zu laut.
4) Pumpe springt nicht an.
5) Motorgeräusch, aber kein Anspringen.

1	2	3	4	5	URSACHEN	ABHILFE
X	X				Lufteintritt durch die Saugleitung	Anschlusstutzen und saug- seitige Dichtungen überprüfen
X					Filterdeckel ist undicht	Filterdeckel reinigen und Gummidichtung überprüfen
X	X				Falsche Drehrichtung des Motors	2 Phasen am Netzkabel umkehren
X					Mechanische Dichtung ist defekt	Mechanische Dichtung auswechseln
X	X				Übermäs- sige Saughöhe	Pumpenhöhe entsprechend korrigieren
X	X		X		Falsche Spannung	Pumpenspannung (s.Typenschild) mit Netzspannung vergleichen
X					Vorfilter ohne Wasser	Vorfilter mit Wasser füllen
X					Saugstutzen über Wasser	Saugstutzenlage entsprechend
	X				Filter ist verstopft	Filter reinigen
	X	X			Saugleitung hat zu kleine Durchmesser	Saugstutzen entsprechend auslegen
	X				Druckseitige Verstopfung	Filter und Druckstutzen reinigen
		X			Mangelhafte Befestigung der Pumpe	Fixed convenablement la pompe
		X			Fremdkörper in der Pumpe	Pumpe und Pumpenfilter reinigen
			X		Thermoschutzrelais hat angesprochen	Thermoschutzrelais rückstellen
			X		Mangelnde Spannung	Sicherungen rückstellen
				X	Motor ist blockiert	Motor ausbauen und Kundendienst verständigen

8. TECHNISCHE DATEN

Flüssigkeitstemperatur: 4°C - 35°C

Umgebungstemperatur: 0°C - 40°C

Lagertemperatur: -10°C - 50°C

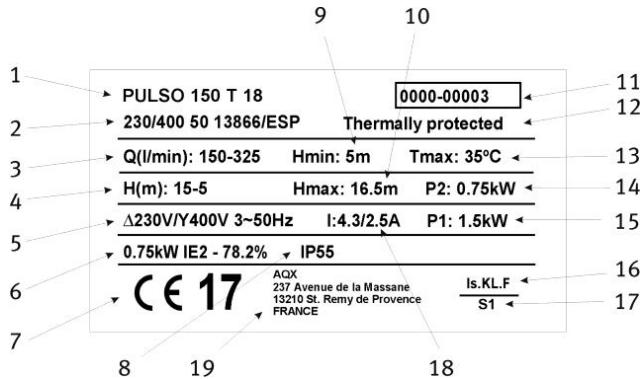

1. TYPENSCHILD


BESCHREIBUNG

1	Artikelnummer
2	Spannung + Frequenz + Technische Daten zum Artikel
3	Durchflussleistung
4	Druck
5	Nennspannung, Phasenanzahl, Symbol für Wechselstrom und Frequenz
6	Elektro Effizienzindex (Drehstrom pumpe)
6	Kondensator (Einphasigen pumpe)
7	Kennzeichnung CE + Herstellungsjahr
8	Schutzgrad gegen die Feuchtigkeit
9	Mindestleistungsdruck
10	Maximaldruck
11	Seriennummer der Pumpe (Abb.4)
12	Wärmeschutz Anzeige
13	Maximaltemperatur der Flüssigkeit
14	Maximale Nennleistung des Motors (P2)
15	Leistungsaufnahme Motorpumpe (P1)
16	Bezeichnung Motorabdichtung
17	Symbol Dauerbetrieb
18	Maximale Nennstromstärke bei Nennspannung
19	Name und Adresse des verantwortlichen Verkäufers des Produkts

Max. relative Luftfeuchtigkeit Umgebung: .95%

Motor Klasse I.

Andere Daten, siehe Abbildung 2.

Eindeutige Nummer, von 00001 bis 99999
