Produkttyp	Universeller Funkempfänger für drahtlose Zugangskontrolle
Marke	Chamberlain
Modell	STAR250
Stromversorgung	12-24 V AC oder DC, max. 250 mA
Betriebsfrequenz	433,92 MHz
Betriebstemperatur	-40°C bis +65°C
Anzahl speicherbarer Sender	250
Programmiermethode	Rapid Learn (schnelles Lernen) und Programmierung nach Speicherplatz
Erweiterte Funktionen	Akustische Diagnose, Speicherduplikation/-wiederherstellung, Speicherplatzabfrage
Visuelle Anzeige	LED-Anzeige (7-Segment)
Montageart	Auf Grundplatte mit M3-Schrauben (nicht im Lieferumfang)
Antenne	Direkt (mitgeliefert) oder Langstrecke (Kit 86LM optional)
Schutz	Montage in Metallgehäuse vermeiden (Gefahr reduzierter Reichweite)
Sicherheit	Verwaltung blockierter Sender, Kindersicherung (außerhalb der Reichweite von Kindern)
Senderkompatibilität	Security+ und Festcode (eine Milliarde Codes)
Ersatzteile und Zubehör	Kit wasserdichtes Gehäuse 041A2743X, Transformator 230V/24V 23024E, Antennenkit 86LM
Wartung und Reinigung	Elektrische Anschlüsse prüfen, Batterie der Sender bei Bedarf ersetzen
Reparierbarkeit	Herausnehmbare, austauschbare Speichermodule, technischer Support Chamberlain
Normen und Zertifizierungen	Konform mit ETS 300 683, EU-Richtlinie 1999/5/EG und 90/37/EWG
Kundendienst	[phone], www.liftmaster.com

Häufig gestellte Fragen - STAR250 CHAMBERLAIN

Wie füge ich einen neuen Sender zum STAR250 hinzu?

Verwenden Sie die Funktion Rapid Learn: Drücken Sie die Taste * gefolgt von 1, und aktivieren Sie den Sender. Der Empfänger gibt einen Doppelton zur Bestätigung aus.

Wie lösche ich einen Sender aus dem Speicher?

Drücken Sie gleichzeitig * und 3, um in den Löschmodus zu gelangen. Geben Sie die Speicherplatznummer des Senders ein (001-250) und bestätigen Sie mit #. Ein dreifacher Ton bestätigt das Löschen.

Was tun, wenn das Display leer ist?

Überprüfen Sie die elektrischen Anschlüsse (12-24 V AC/DC) und stellen Sie sicher, dass das Gerät eingeschaltet ist. Wenn nichts angezeigt wird, fehlt möglicherweise das Hauptspeichermodul oder ist beschädigt.

Wie dupliziere ich den Senderspeicher?

Legen Sie ein leeres Speichermodul in den Sicherungssteckplatz ein, drücken Sie dann * und anschließend 6. Sobald die Duplikation abgeschlossen ist, entfernen Sie das Modul und bewahren Sie es an einem sicheren Ort auf.

Was bedeutet ein langer Ton beim Aktivieren eines Senders?

Ein langer Ton zeigt an, dass der Sender blockiert ist. Um ihn zu entsperren, verwenden Sie die Blockier-/Entsperrfunktion (drücken Sie * dann 5, dann geben Sie den Speicherplatz ein).

Wie stelle ich den Speicher aus einem Backup wieder her?

Entfernen Sie das Hauptspeichermodul und ersetzen Sie es durch das Sicherungsmodul. Das Gerät startet mit den gespeicherten Einstellungen neu.

Warum aktiviert der Sender den Aktuator nicht?

Mögliche Ursachen: Sender nicht programmiert, Sender blockiert, leere Batterie. Überprüfen Sie den Speicherplatz, entsperren Sie ihn bei Bedarf und ersetzen Sie die Batterie.

Wie erfahre ich die Anzahl der programmierten Sender?

Drücken Sie * dann 3, um die Anzahl der belegten Speicherplätze anzuzeigen. Das Display zeigt eine dreistellige Zahl an.

Kann ich den STAR250 in einem Metallgehäuse montieren?

Es wird nicht empfohlen, da Metall die Funkreichweite verringert. Falls unvermeidbar, verwenden Sie das Antennenverlängerungskit 86LM, um den Empfang zu verbessern.

Wie setze ich den Empfänger bei einer blockierten Taste zurück?

Schalten Sie die Stromversorgung aus und wieder ein. Wenn der Fehler [E 3] nach 2 Minuten bestehen bleibt, kontaktieren Sie den technischen Support von Chamberlain.

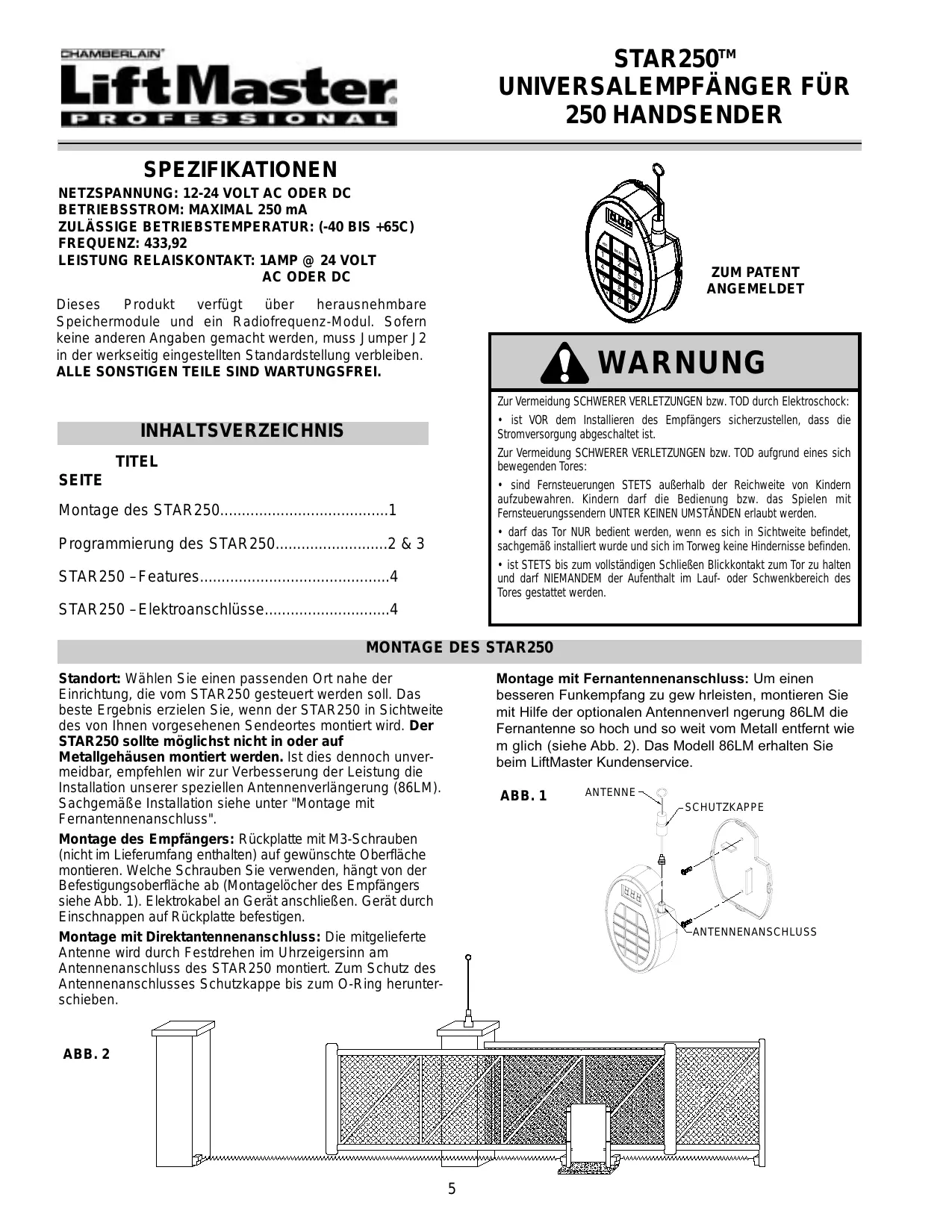

BEDIENUNGSANLEITUNG STAR250 CHAMBERLAIN

Dieses Produkt verfügt über herausnehmbare Speichermodule und ein Radiofrequenz-Modul. Sofern keine anderen Angaben gemacht werden, muss Jumper J2 in der werkseite eingestellt den Standardstellung verbleiben. ALLE SONSTIGEN TEILE SIND WARTUNGSFREI.

INHALTSVERZEICHNIS

TITEL

SEITE

Programmierung des STAR250. 2 & 3

STAR250 -Features. 4

STAR250 -Elektroanschluss 4

Zur Vermeidung SCHWERER VERLETZUNGEN bzw. TOD durch Elektroschock:
- ist VOR dem Installieren des Empfängers sicherzustellen, dass die Stromversorgung abgeschelt ist.
Zur Vermeidung SCHWERER VERLETZUNGEN bzw. TOD aufgrund eines sich bewegenden Tores:
- sind Fernsteuerungen STETS außerhalb der Reichweite von Kindern aufzubewahren. Kindern darauf die Bedienung bzw. das Spieler mit Fernsteuerungssenden Unter KEINEN UMSTANDEN erlaubt werden.
- darling das Tor NUR bedient werden, wenn es sich in Sichteweite befindet sachgemäß installment wurde und sich im Torweg keine Hindernisse befinden
- ist STETS bis zum vollständigen Schlieben Blickkontakt zum Tor zu halten undarf NIEMANDEM der Aufenthalt im Lauf- oder Schwenkbereich des Tores gestattet werden.

MONTAGE DES STAR250

Standort: Wahlen Sie einen passenden Ort nahe der Einrichtung, die vom STAR250 gesteuert werden soll. Das Beste Ergebnis erzielen Sie, wenn der STAR250 in Sichteweite des von Ihnen vorgesehenen Sendeortes montiert wird. Der STAR250 sollen möglichst nicht in oder auf Metallgehäussen montiert werden. Ist dies dennoch unvermeidbar, empfehlen wir zur Verbesserung der Leistung die Installation unserer speziellen Antennenveränderung (86LM). Sachgemäß Installation siehe unter "Montage mit Fernantennenanschluss".

Montage des Empfängers: Rückplatte mit M3-Schrauben (nicht im Lieferumfang enthalten) auf gewünschte Oberfläche montieren. Welche Schrauben Sie verwenden, hängt von der Befestigungsoberfläche ab (Montagelöcher des Empfängers siehe Abb. 1). Elektrokabel an Gerät anschließen. Gerät durch Einschnappen auf Rückplatte befestigen.

Montage mit Direktantennenanschluss: Die mitgelieferte Antenne wird durch Festdrehen im Uhrzeigersinn am Antennenanschluss des STAR250 montiert. Zum Schutz des Antennenanschlusses Schutzkappe bis zum O-Ring herunter-schieben.

Montage mit Fernantennenanschluss: Um einen besseren Funkempfang zu gewhrleisten, montieren Sie mit Hilfe der optionalen Antennenverl ngerung 86LM die Fernantenne so hoch und soweit vom Metall entfernt wie m glich (siehe Abb. 2). Das Modell 86LM erhalten Sie beim LiftMaster Kundenservice.

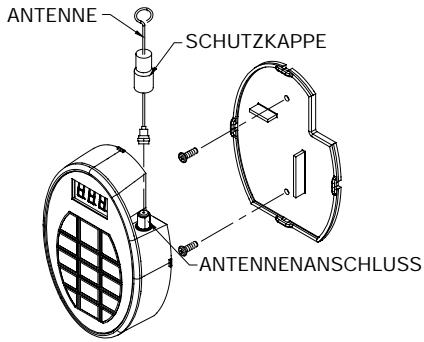

ABB.1

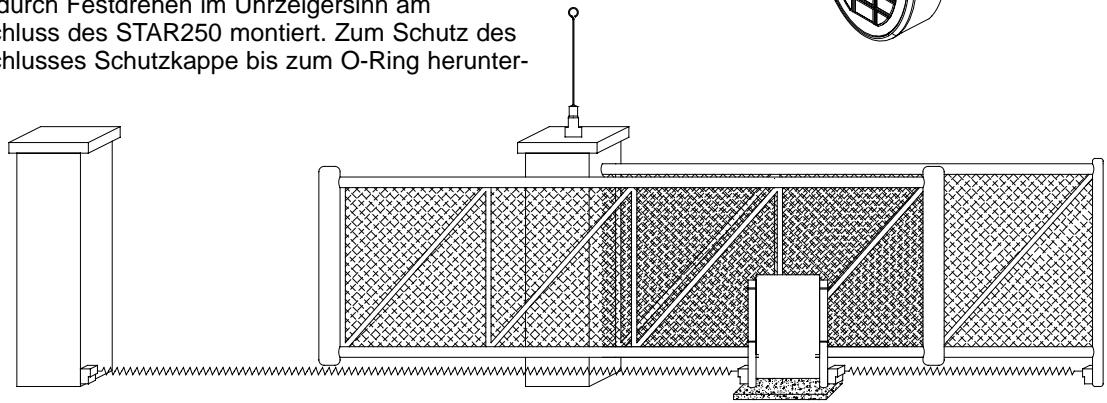

ABB.2

DIGITALES DISPLAY

ZEIGT BEI PROGRAMMIERUNG ODER

ZUTRITTSGEWAHRRUNG DIE

SENDERPLATZNUMMERN AN. ZEIGT

GEGBENENFALLS

BENUTZEREINGABEAUFFORDERUNGEN

UND MELDUNGEN AN.

DELETE-TASTE

ZUM LÖSCHEN EINES SENDERS

AUS DEM GEWÄHLTEN

SPEICHERPLATZ

ADD-TASTE

ZUM HINZUFUGEN VON

HANDSENDERN LIND EUR

FINGABEN IM RAPID I EARN

LINDAB MODUS.

STERNTASTE
ZUR EINGABER DER ERWEITERUNGsfunktionen:
1-LETZTER EMPFANGENER HANDSENDER
,2 ZAHL DER NICT VERWENDETEN SPEICHERPLATZE
3- ZAHL DER BELEGTHEN SPEICHERPLATZE
^,4 ZAHL DER BLOCKIERTEM SENDERPLATZE
.5-FRSTER BLOCKIERTER SENDERPLATZ
.7- SOFTWARE VER. NR
,0 - AKUSTISCHE STATUSMELDUNGEN EIN/AUS

STROMANZEIGE
AUF DEM DIGITALEN
DISPLAYWERDEN
LAUFENDE BALKEN
ANGEZEIGT WENN
WECHSEL-ODER
GLEICHSTROM DURCH
DAS GERAT EUESST

ANTENNNENANSCHLUSS
DIREKTANTENNNENANSCHLUSS
BZW.ANSCHLUSS FÜR DIE
ANTENNENVERLÄNGERUNG.

LiftMaster STAR

Add

De

eteeB

1
2
3
4
5
6
7
8
9
*
0

BLOCK-TASTE

ZUM SPERREN DES
JEWEILSGEWAHLTEL
SENDERS-DER
EMPFÄNGER KANN DANN
KEINE
ZUGANGSGENEHMHIGUNG
ERTEILEN. HANDSE
BLEIBT JEDOCH WEITER IM
SPEICHER UND KANN
SPATERENTSPERRT
WERDEN.

NUMERISCHER
TASTENBLOCK
ZUM PROGRAMMIEREN UNDER
ABFRAGEN VON
SENDERPLATZEN, AUCH ZUR
EINGABEDER
ERWEITERUNGSFUNKTIONEN

RAUTENTASTE

DIENT IN ALLEN FUNKTIONEN
ODER BETRIEBSARTEN ALS ESC
BZW EXIT-TASTE (ZUM VERI LASSEN
DER JEWEILIGEN FUNKTIQ.

PROGRAMMIERUNG DES STAR 250

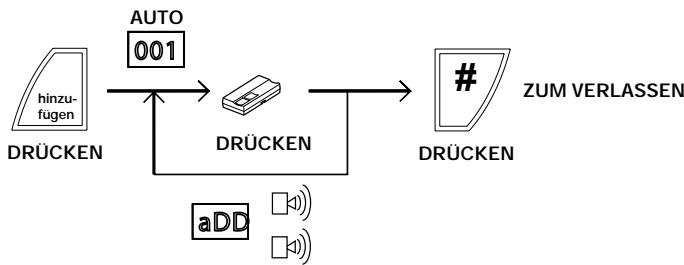

Rapid Learn™- Handsender auf{nachsten verfügbaren Platz hinzufügen:

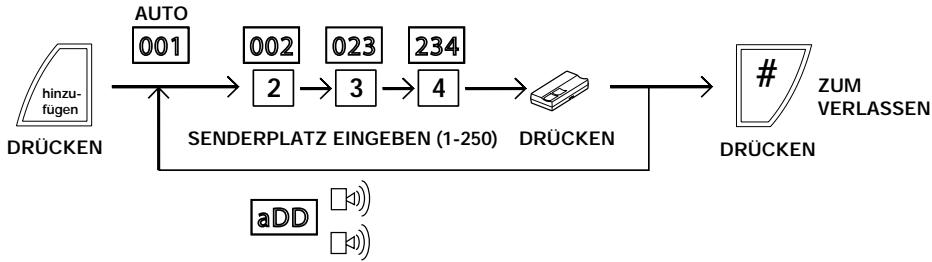

Hinzufügen eines Handsenders- Handsender auf einen bestimmen Platz hinzufügen:

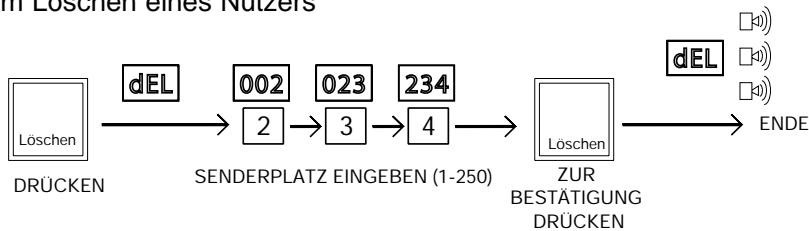

Handsender loschen- zum Loschen eines Nutzers

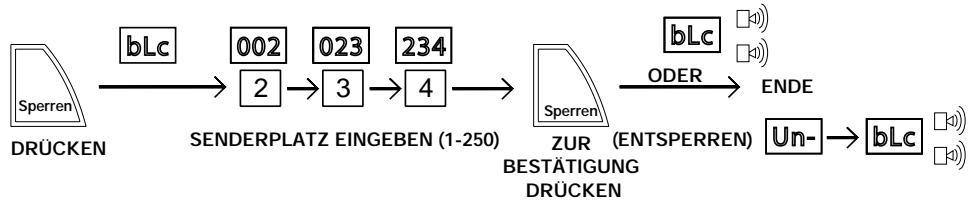

Sperren (Entsperren) eines Handsenders- zum Sperren bzw. Entsperren eines Nutzers.

Datenscherung- ermöglich dem Nutzer, eingelernte Senderdaten im gesonderten

Speichersicherungsmodul zu hinterlegen (im Lieferumfang enthalten).

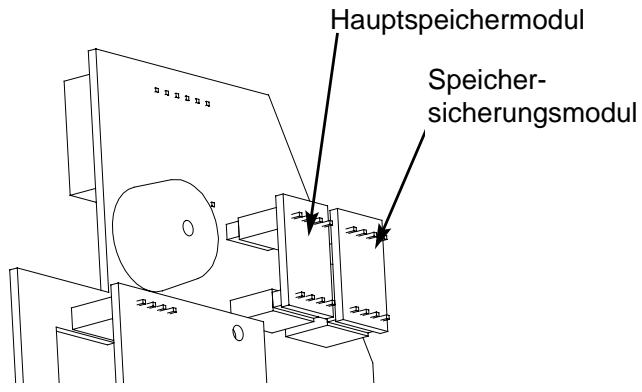

Hinweis- Zur Datenversicherung wird das Speichersicherungsmodul an seinem Steckplatz angeschlossen; dann werden Sterntaste und Nummerntaste 6 gleichzeitig betägt. Nach Abschluss der Datenversicherung wird das Speichersicherungsmodul wieder entfternt und an einem sicheren Ort verwahrt.

Ursprünglichen Status wiederherstellen- Um den ursprünglichen Status wiederherzustellen, einfach das Speichersicherungsmodul am Steckplatz des Hauptspeichermoduls anschließen.

Erweiterungsfunktionen

Schritt 1. Zur Eingabe weiterer Funktionen wird die Sterntaste gedrückt und gleichzeitig je nach gewündlicher Funktion eine Zahl eingegeben (Nummertaste drucken). (Auf der(Beine)nabstehenden Übersicht werden die möglichen Erweiterungsfunktionen mit den jeweiligen Tastenkombinationen aufgeführt). Zum Verlassen der jeweiligen Funktion wird die Rautetaste betätig.

1 Speicherplatz des letzten empfangenen Senders

2 Zahl der offenen Senderplätze

3 Zahl der belegten Senderplätze

4 Zahl der blockierten Senderplätze

5 Erster blockierter Senderplatz

5 Nächster blockierter Senderplatz (wiederholtes Drucken zur weiteren Anzeige blockierter

6 Datensicherung - siehe unter "Datensicherung"

7 Versionsnummer

zum Verlassen der jeweiligen Funktion

0 Akustische Statusmeldungen EIN/AUS

(LED zeigt an, wenn diese Funktion deaktiviert ist)

Sind im STAR250 keine Handsender

programmiert, wird (--) angezeigt.

Akustische Statusmeldungen

Schritt 1. Handsender aktivieren.

Schritt 2. Signal abwarten

(Eine LED zeigt an, wenn die akustischen Statusmeldungen deaktiviert sind).

Zwei Töne - Handsender ist gültig und in den STAR250 ein-gelernt, zichem wird der Senderplatz angezeigt.

Langsamer Ton- Ein Handsender mit Rolling Code (Security+) (nicht in STAR250 eingelernt)

Schneller Ton-Ein Billion Code Handsender (Standard) (nicht in STAR250 eingelernt)

Lang anhaltender Ton- Handsender blockiert

Kein Signal- Handsender Funktioniert nicht

Tastensignale

Einfaches Signal-Taste gedrückt

Zweifaches Signal- Bestätigung eines akzeptierten Handsenders oder gültige Eingabe mit Add- oder Block-Taste

□

Dreifaches Signal-Bestätigung eines Löschvorgangs

□）

Lang anhaltendes Signal- Blockierter Handsender, Fehler oder Senderplatz außerhalb des zulässigen Senderplatzbereichs (1-250)

Senderplatzabfrage

Schnitt 1. Nach Eingabe der Speicherplatznummer (001-250) wird der entsprechende Status angezeigt (auf der Nebenstehenden Übersicht werden die möglichen Anzeigen und ihre Bedeutungen aufgeführt).

Anzeige	Beschreibung	Signale
OPn	Senderplatz unbelegt	Kein Signal
Occ	Senderplatz belegt	Kein Signal
bLc	Senderplatz blockiert	Kein Signal
Out □{ }	Senderplatz außerhalb von 1 bis 250	Lang anhal- tendes Signal

FEHLERBEHEBUNG

Problem	Mögliche Ursache(n)	Lösung
Keine Anzeige	1. Stromkabel zum Gerät defekt oder Wackelkontakt oder2. keine Stromversorgung zum Gerät	1. Stromanschlüsse zumGerät prüfen2. Gerät an elektrischenStrom anschließen
Kein Signal beim Senden	Akustische Statusmeldungen können abgeschelt sein (Dezimalstelle ganz rechts im Display leuchtet)	Gleichzeitig die Stern- und die Nummern taste 0 drücken
Handsender aktiviertAntrieb nicht	1. Handsender nicht ins System eingelernt oder2. Handsender blockiert oder3. Batterie im Handsender ist leer	1. Handsender in den Speicher eingeben2. Anweisung der Miete prüfenund ggfalls. nachholen3. Batterie austauschen
Handsender{lassst sich nicht in den Speicher einlernen	1. Speicher möglichwerse voll oder2. Handsender wird nicht als ChamberlainHand sender erkannt oder3. Batterie des Handsenders ist leer	1. Nicht genutzte Handsender aus dem Speicher löschen2. Prüfen, ob der Handender zu den kompatiblen Handsendern gehört (siehe(Liste)3. Batterie austauschen
Gerät Funktioniert nicht,[E 1] wird angezeigt	Hauptspeichermodul fehlt oder defekt	Hauptspeichermodul austauschen
Datensicherungfunktioniert nicht,[E 2] wird angezeigt	Speichersicherungsmodul fehlt oder defekt(sofern angeschlossen)	Speichersicherungsmodulaustauschen
Tastatur Funktioniert nicht,[E 3] wird angezeigt	Taste klemmt	Gerät ab- und wieder einschalten.Wenn dieser Zustand nach 2 Min.wieder auftritt, wenden Sie sichitte an den Technischen Service.

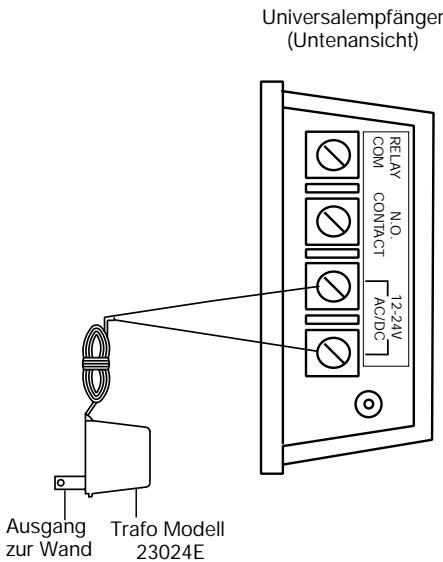

STAR250 -ELEKTKROANSCHLUSSE

Für Service: +49 (0)6838/907-172

For Service: +(44) 0845-602-4285

www.liftmaster.com

CGI Teilenummer	Beschreibung
041A2743X	Wasserfeste Box für Außenmontage
86LM	Antenna Antennenveränderungs - Kit
23024E	Trafo 230V/24V/AC

Konformitätserklärung

Der Universalfunkempfänger... ...Modelr Nr. Star250-xxx entspricht den anwendbaren Abschnitten der Normen.....ETS 300 683, gemäß den Bestimmungen und aller Ergänzungen der EU-Richtlinien....1999/5/EC

Herstellererklarung

Sofern der Universalfunkempfänger des Typs Star250-433 gemäß allen Herstelleranweisungen in Verbindung mit einem Tor-bzw. Garagentorsystem installiert und gewartet wird, das bereits gemäß allen Herstelleranweisungen installiert und gewartet wird, erfüllt er die Bestimmungen der EU-Richtlinie 98/37/EG in ihrer geänderten Form.

Ich, der Unterzeichnete, erkläre hiermit, dass das vorstehend genannte Gerät sowie das im Handbuch aufgeführte Zubehör, vorstehend genannte Richtlinien und Normen erfüllt.

Chamberlain GmbH
