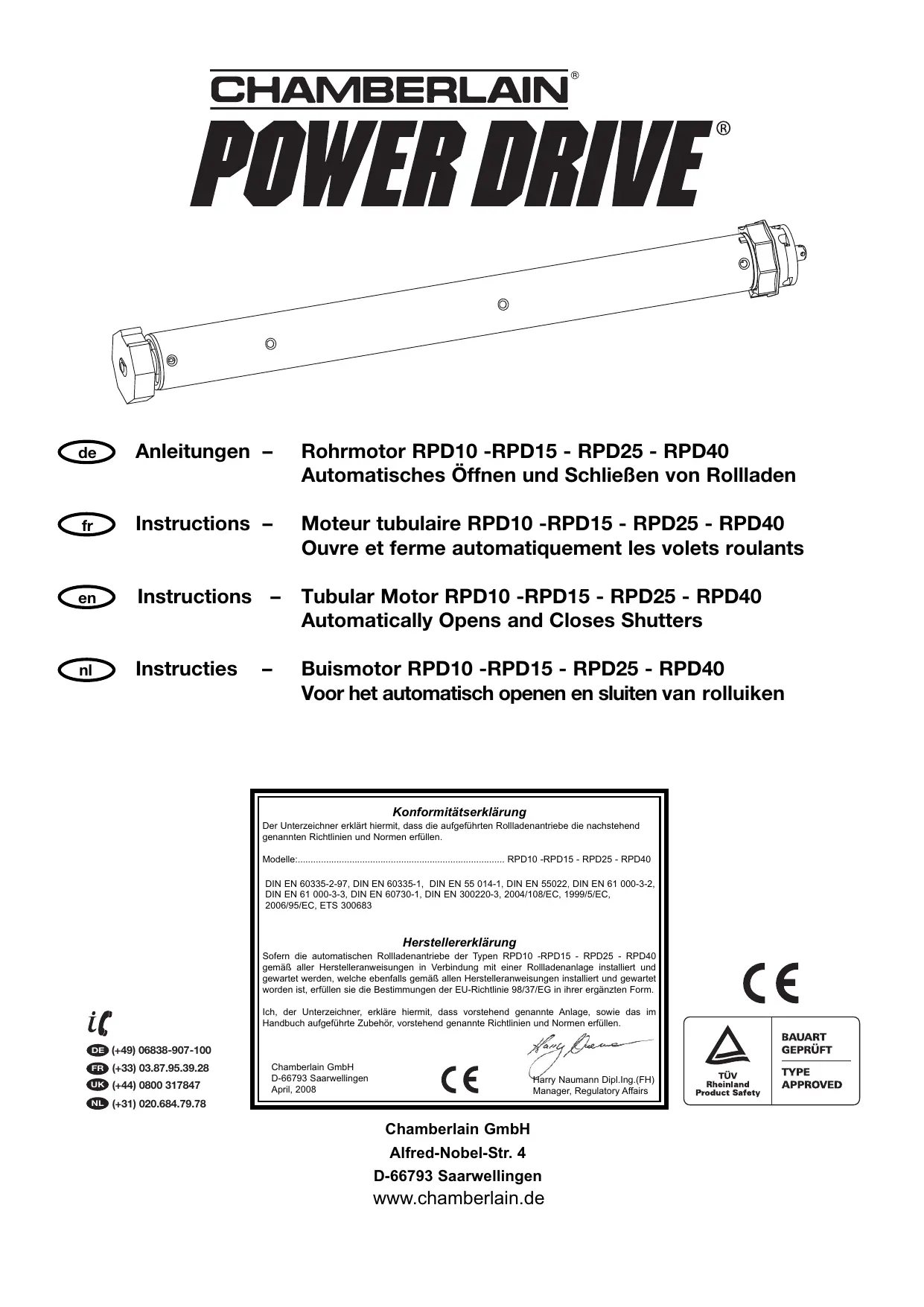

BEDIENUNGSANLEITUNG RPD40 CHAMBERLAIN

Konformitätserklarung

Der Unterzeichner erklart hiermit, dass die aufgeführten Rolladenantriebe die nachstehend genannten Richtlinien und Normen erfüllen.

Modelle: RPD10 -RPD15 - RPD25 - RPD40

DIN EN 60335-2-97, DIN EN 60335-1, DIN EN 55 014-1, DIN EN 55022, DIN EN 61 000-3-2, DIN EN 61 000-3-3, DIN EN 60730-1, DIN EN 300220-3, 2004/108/EC, 1999/5/EC, 2006/95/EC, ETS 300683

Herstellererklärung

Sofen die automatischen Rolladenantriele der Typen RPD10 -RPD15 - RPD25 - RPD40 gemäß aller Herstelleranweisungen in Verbindung mit einer Rolladenanlage installiert und gewartet werden, welche bereits gemäß allen Herstelleranweisungen installiert und gewartet worden ist, erfüllen sie die Bestimmungen der EU-Richtlinie 98/37/EG in ihrer ergänzten Form.

Ich, der Unterzeichner, erkläre hiermit, dass vorstehend genannte Anlage, sowie das im Handbuch aufgeführte Zubehor, vorstehend genannte Richtlinien und Normen erfüllen.

TÜV Rheinland Product Safety

BAUART GEPRUFT

TYPE APPROVED

iC

DE ([phone]
FR (+33) 03.87.95.39.28
UK ([phone]
NL (+31) 020.684.79.78

Chamberlain GmbH

Alfred-Nobel-Str. 4

D-66793 Saarwellingen

www.chamberlain.de

WICHTIGE SICHERHEITSHINWEISE FÜR DEN BENUTZER

Achtung! Nichtbeachten kann zu ernsthaften Verletzungen führen.

Arbeiten, einschließlich Wartungsarbeiten, an der Elektroinstallation dürfen nur von autorisiertem Elektro-Fachpersonal durchgeführt werden.

Erlauben Sie Kindern nicht, mit Steuerungen zu speilen.

Überprüfen Sie die Rolladen- oder Sonnenschutzanlage regelmäß auf Verschleiß und Beschädigungen. Beschädigte Anlagen unbedingt bis zur Instandsetzung stilllegen.

Rolladen- oder Sonnenschutzanlage während des Betriebes beobachten.

Rolladen- oder Sonnenschutzanlage stillsetzen und vom Versorgungsnetz trennen, wenn Wartungs- und Reinigungsrarbeiten entweder an der Anlage selbst oder in deren unmittelbarer Höhe durchgeführt werden.

Bitte immer darauf auf achten, dass der Zugang zum Motor auch nach der Installation jederzeit gewährleistet ist.

Ausreichend Abstand (mindestens 40cm) zwischen bewegten Teilen und benachbarten Gegenständen sicherstellen.

Quetsch- und Scherstellen sind zu vermeiden und zu sichern.

Bestimmungsgemäß Verwendung

Die Rohrantriebe der Typen RPD10 - RPD40 sind ausschließlich für den Betrieb von Rolladen- und Sonnenschutzanlagen bestimmt.

Sie dieren zum Öffnen und Schliessen dieser Anlagen und ersetzen somit die Person, die die Anlage bedient.

Rohrantriebe)dürfen dahernur in einwandfrei Funktionierende Rolladen- und Sonnenschutzanlagen installiert werden.

Schwergängige Anlagen müssen Instand gesetzt und schadhafte Teile ausgetauscht werden.

Nur so kann der sichere Betrieb der Anlagen gewährleistet und Beschädigungen auch bei zeitgesteuerten Öffnungs- und Schliessvorgängen, vermieden werden.

Eine andere oder eine darüber hinausgehende Benutzung gilt nicht als bestimmungsgemäß.

Werden die Steuerungen und Antriebe für andere als die oben genannten Einsatze verwendet oder werden Veränderungen an den Geräten vorgenommen, die die Sicherheit der Anlage beeinflussen, so haftet der Hersteller oder Anbieter nicht für entstandene Personen- oder Sachschäden sowie Folgeschäden.

Für den Betrieb der Anlage oder Instandsetzung sind die Angaben der Betriebsanleitung zu beachten.

Bei unsachgemäßem Handeln haftet der Hersteller oder Anbieter nicht für entwickelte Personen- oder Sachschäden sowie Folgeschäden.

Nach der Norm EN 60 335-2-97:2000 ist die Netzanschlussleitung der Antriebeinnenliegend zu verlagen.

Nach DIN18073 muß der Rolladendeckel weniger zugänglich und abnehmbar sein.

WICHTIGE SICHERHEITSHINWEISE FÜR DEN MONTEUR

Achtung! Nichtbeachten kann zu ernsthaften Verletzungen führen. Sicherheitshinweise der EN 60 335-2-97:2000 beachten.

Arbeiten an der Elektroinstallation)durfen nur von qualifiziertem Fachpersonal durchgeführt werden.

Beim Betrieb elektrischer oder elektronischer Anlagen und Geräte stehen bestimmte Bauteile unter gefährlicher elektrischer Spannung. Bei unqualifiziertem Eingreifen oder Nichtbeachtung der Warnhinweise konnen Körperverletzungen oder Sachschäden entstehen.

Alle geltenden Normen und Vorschriften für die Elektroinstallation sind zu befolgen.

Es dürfen nur Ersatzteile, Werkzeuge und Zusatzeinrichtungen verwendet werden, die von der Firma Chamberlain freigegeben sind.

Für nicht freigegebene Fremdprodukte oder Veränderungen am Zubehör haftet der Hersteller oder Anbieter nicht für entstandene Personen- oder Sachschäden sowie Folgeschäden.

Alle zum Betrieb nicht zwingend erforderlichen Leitungen und Steuereinrichtungen vor der Installation außer Betrieb setzen.

Steuereinrichtungen in Sichtweite des angetriebenen Produktes in einer Höhe von über 1,5m anbringen

Ausreichend Abstand zwischen bewegten Teilen und benachbarten Gegenständen sicherstellen.

Nennmoment und Einschaltdauer müssen auf die Anforderungen des angetriebenen Produkts abgestimmte sein.

Technische Daten - Nennmoment und Betriebsdauer
finden Sie auf dem Typenschild des Rohrantries.

Quetsch- und Scherstellen sind zu vermeiden oder zu sichern.

Sicherheitsabstände gem. DIN EN 294 einhalten

Ergänzende Hinweise entnehmer Sieitte auch den Produktinformationen.

Bevor Sie mit der Montage beginnen:

1. Lesen Sieitte,behovSietmerdInstallationbeginnendieBedienungsanleitunggenauundganzdurch.
2. Stellen Sie sich, daß der Rolladen nicht beschädigt ist und daß er sich reibungslos öffnen und schließenläßt. Wenn notig, beschädigte Teile austauschen.
3. Den Rolladen ganz herunterlassen und stellen Sie fest, ob der Motor auf der linken oder der rechten Seite im Rolladenkasten installiert werden soll (Abbildung E). Es muss immer der kürzeste Weg zur{nachsten Abzweigdose gewählt werden, da Leitungen im Rolladenkasten nicht verlegt werden)durfen.
   4.Die Endschaltersteuerung erfolgt über den vollständig aufgeschobenen Kunststoffring.

Stellen Sie sicher, daß der Motor bis zum Anschlag in die Welle eingeschoben werden kann.

Leistungsmerkmale

Modell	Durch-messer	Dreh-moment	Drehzahl	Spannung	Frequenz	Strom-aufnahme	Motor-leistung	Einschalt-dauer	Endschafter-Bereich
	(mm)	(Nm)	(U/min.)	(V)	(Hz)	(A)	(W)	(min)	(U)
RPD10	35	10	17	230	50	0,53	121	4	39
RPD15	45	15	15	230	50	0,60	133	4	25
RPD25	45	25	15	230	50	0,89	191	4	25
RPD40	45	40	15	230	50	0,77	170	4	25

Max. Fläche (Fläche = Länge x Breite)

	RPD10	RPD15	RPD25	RPD40
PVC	5m²	7,5m²	11m²	16m²
ALU	4m²	6m²	9m²	12m²
HOLZ	2m²	3m²	5m²	7m²
MARKISE				20m²

A

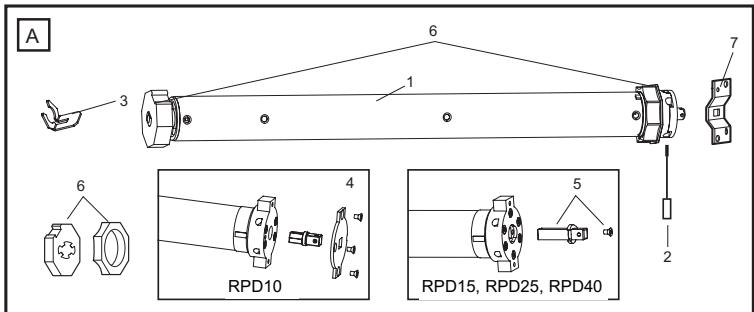

Verpackungsinhalt

1. Motor (1)
2. Einstellstift (2)
   Mitnehmersicherung (3)
3. Anschlusszapfen (RPD10) (4)
4. Anschlusszapfen (RPD15 - RPD40) (5)
   Wellenadapter (6)
5. Wandlager (7)
6. Montageanleitung

INSTALLATION

Leerrohr unter Beachtung der ortlichen Bau- und Elektrovorschriften bis zur Abzweigdose für die elektrische Anschlußleitung vorgehen oder installieren.

ANTRIEB IST VORMONTIERT. BESCHREIBUNG DIENT DER KONTROLLE!

A Den Rohradapter (6) auf den Motor schiben und Antriebsadapter mit Kleinteilen (3) befestigen.
Befestigen Sie den Anschlusskapfen mit den mitgelieferten Schrauben am Motorkopf (4/5).

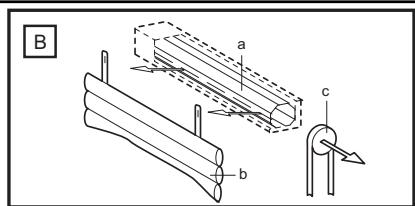

B Den Rolladen gaz abrollen (a). Behang von der
Welle (b)nehmen; Handbedienung (c) abnehmer.

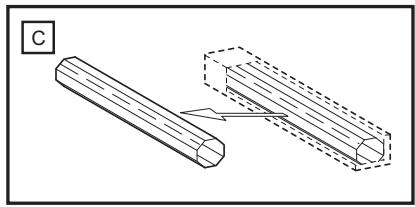

C Die Welle herausnehmen.

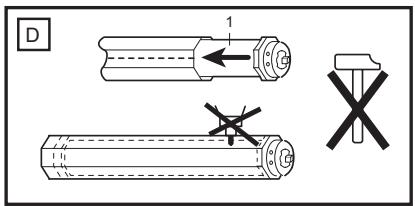

Den Motor (1) ganz in die Welle schieben. Der Endschalter arbeitet nur bei vollständig eingeschobenem Antrieb. Achten Sie darauf, daß der Adapterring ganz eingeschoben ist. Keine Gewalt anwenden, nicht dagegenschlagen. Den Rohrmotor nicht durch Bohren beschädigen!

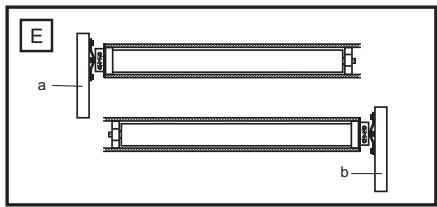

E Je nach den speziellen Anforderungen für linksseitigten (a) oder rechtsseitigen (b) Betrieb vorgehen.
F Montagewinkel (7) an der Wand befestigen (geeignete Schrauben und Dübel verwenden)
G Den Motor (a) in den Montagewinkel (7) einsetzen und sichern.

Darauf achten, daß der Zugriff auf die Einstellschrauben der Endpositionen gewährleistet ist. Den Rolladenbehang noch nicht auf der Welle befestigen!

KORREKTE INSTALLATION

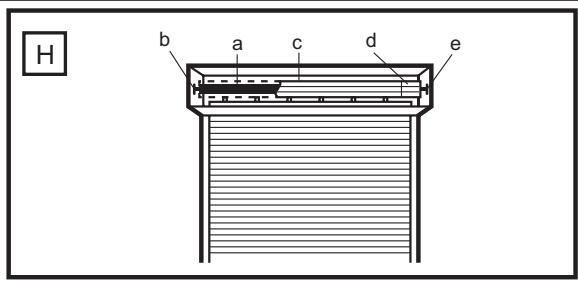

Die Zeichnung zeigt den Montagewinkel auf der Antriebsseite (b), den Antrieb (a), die Stahlwelle (c), die Endkappe (d) und das gegenüberliegende Wandlager (e).

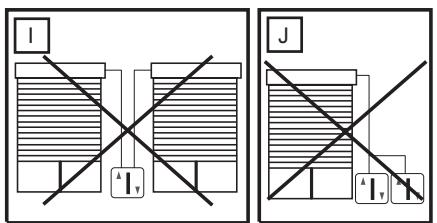

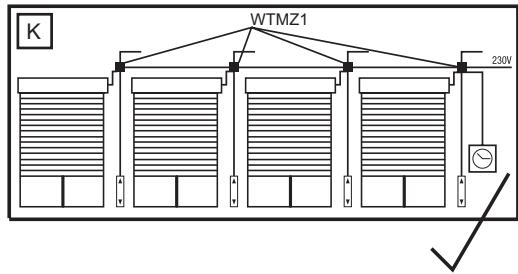

Niemals mehrere Motoren an eine Schaltuhr oder Wandschalter anschließen, ohne den Einsatz eines Trennrelais - (als Zubehör erhältlich), d.h. es wird dann ein Trennrelais für jeder angeschlossenen Motor besteht.

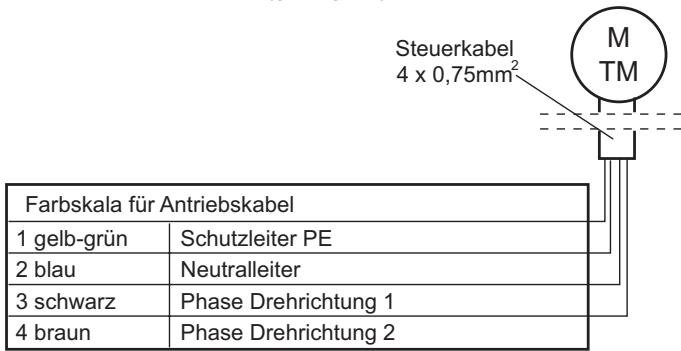

Für die richtige Drehrichtung bei rechtsseitiger Motorinstallation müssen die beiden Anschlußkabel (braun und schwarz) zwischen der Steuerung und dem Motor vertauscht werden. (Siehe die Anleitungen, die dem gewählten Zubehörteil beiliegen.)

Die elektrischen Anschlüsse vorschfristsmäßig von einer authorisierten Elektrofachkraft ausführten halten.

EINSTELLUNG DER ENDPOSITIONEN für "Rolladen AUF" und "Rolladen ZU"

Generell gilt:

• =halt später

• =halt früher

1 Weiße Schraube

2 Rote Schraube

Meine Rolladenanlage ist:

A: ein Linkseinbau. Ich siehe in den Kasten und der Endschalter des Motors befindet sich auf der linken Seite (Siehe Abb. L1)

WeiB = Endschalter UNTEN

Rot = Endschalter OBEN

B: ein Rechtseinbau. Ich siehe in den Kasten und der Endschalter des Motors befindet sich auf der rechten Seite (Siehe Abb. L2)

Rot = Endschalter UNTEN

WeiB = Endschalter OBEN

Dieunte Einstellschraube ist stets fur den oberen Endpunkt, die obere stets fur den unteren Endpunkt, egal, ob der Motor von rechts oder von links in die Welle eingeschoben wird.

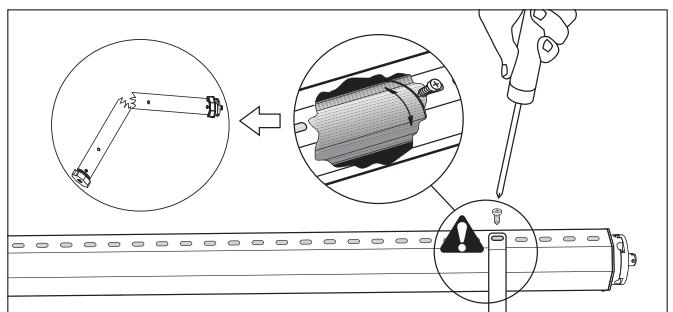

BITTE LESEN SIE FOLGENDE ANWEISUNGEN GENAU DURCH, BEVOR SIE DIE EINSTELLUNG DER ENDPOSITIONEN VORNEHMSN.

Schließen Sie einen geeigneten Schalter an den Rolladen an. Rolladenantrieb nach unten laufen setzen, bis er von selbst abschaltet und dann (erst dann!) den Rolladenpanzer an der Welle befestigen.

Antrieb nach oben laufen setzen. Schaltet er zu früher ab, muß die obere Einstellschraube in Plus-Richtung verstellt werden. Jede volle Umdrehung an dieser Schraube verlangert den Laufweg um ca. 40^ einer Umdrehung des Motors. Der Motor sollte eine Handbreit unter dem Fensterrahmen stoppen, sonst muss die Einstellschraube in Minus-Richtung verstellt werden. Danach muß der Antrieb ein Stück zurück und dann wieder nach oben gefahren werden, um das Ergebnis zu kontrollieren.

Es kann sein, dass der Antrieb abschaltet, weil er nach einigen Fahrten eine hohe Temperatur erreicht hat. Nach ca. 15 - 20 Minuten Abkuhlzeit ist er wieder einsatzbereit.

Bitte beachten Sie, dass die Endschalter des Antriebes nur ordnungsgemäß Funktionieren, wenn der Antrieb korrekt und ganz in die Welle eingebaut ist.

Hinweis: Um den Rolladenbehang an der Welle zu befestigen, NUR kurze Befestigungsschrauben verwenden. Bei zu langen Schrauben kommt es zu Beschädigungen an dem Motor. Empfohlene Befestigung des Behangs ist schraublos mittels Federbandaufhänger (werden eingehakt).

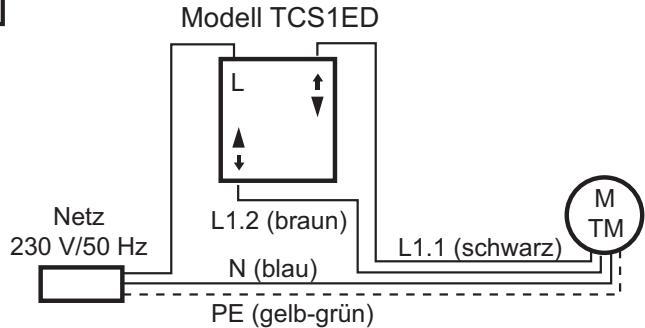

N Anschluß des Unterputzschalters

FAQ UND ABHILFE

Anrieb lauft nicht:
- Checken Sie die Haussicherungen und Versorgung.
- Motor Anschluss korrekt erfolgt? Checken Sie ob N L L richtig angeschlossen sind.
- Die Endschalter wurden bereits verstellt und beiden Endschalter auf das Minimum gedreht. Drehen Sie beide Endschalter mehrere Umdrehungen nach Plus und testen.
- Der Motor wurde zu warm und schaltete ab. Probieren Sie nach 30 Minuten Abkuhlzeit nochmal.
Antrieb lauft nur in eine Richtung:
- Antrieb besteht bereits am Endschalter. Justieren Sie die Endschalter oder fahren Sie den Motor mehrere Sekunden in die andere Richtung damit er vom Endschalter fahren kann.
Anrieb einbau. Nur so Funktioniert der Endschalter.
AntriebfindetdenEndschalter nicht:
- Der Antrieb ist nicht eingebaut. Dadurch dreht der Endschalter nicht.
- Der Endschalter ist verstellt. Nehmen Sie den Behang ab und fahren Sie den Motor abwärts, bis er abschaltet. Drehen Sie dann den Endschalter für OFFEN sehr lange in Richtung Minus. Probieren Sie zwischendurch. Beginnen Sie dann erneut mit der Einstellung.
- Der Adapterring am Motor, der den Endschalter verstellt, dreht nicht mit, oder ist nicht montiert.
- Eingebauten Motor ohne Behang abwarts laufen halten bis er abschaltet. Durch kurzes Aufwartsfahren kontrollieren ob der Motor nicht eventuell eine Abkuhlpause besteht und deshalb abgeschelt hat.
Antrieb brummmt und lauft nicht:
- Der Mitnehmerring am Ende des Motors hat sich gelöst oder wurde nicht aufgesteckt.
- Der Motor dreht sich nicht, weil der Rolladen klemmt.
- Der Motor besteht nicht genügend Strom wegen einer schlechten Zuleitung.
- Ein anderer Motor hangt am gleichen Schalter. Nicht zulässig! Ein Schalter nur mit einem Motor betreiben, oder Trennrelais (Zubehör) verwänden.
- Entfernen Sie Schlösser, Griffe oder Stopper am Rolladen.
Die Sicherung im Haus wurde ausgelost:
- Überlastung der Sicherung durch Betrieb mehrerer Motoren mit Trennrelais. Umbau der elektrischen Hausanlage durch Fachkraft notwendig.
- Schalter falsch angeschlossen und hat einen Kurzschluss verursacht.
Trennrelais falsch angeschlossen (Gilt nur wenn mehrere Motoren mit einem Schalter verwendet werden).
- Zwei Schalter wurden mit einem Motor betrieben und die Schalter wurden entsprechlich gedrückt. Nicht zulässig! Trennrelais (Zubehör) verwenden.
Der Antrieb ist laut:
- Schließen Sie den Rolladenkasten.
- Antrieb hat Spiel in axialer (Wellen) Richtung. Der Rolladenbehang oder die Wellenlagerung ist schlecht und erzeugen die Gerausche. Ändern der Führungsschienen oder der Befestigung an der Welle ist notwendig.
- Wandlager mangelhaft. Im Fachhandel konnen spezielle Gummidämpfer für Wandlager erworben werden.
Der Antrieb wickelt aus der Offen Position nicht sauber ab:
Die Endposition AUF ist zu hoch. Stellen Sie den Rolladenpanzer 3-5cm tiefer ein.
- Der Einlaufrichter am oberen Ende der Führungsschiene ist nicht vorhanden oder verbogen.
Die Endposition des Rolladen hat sich nach oben verändert, weil sich der Panzer kürzer wickelt.
- Führungsschienen sind schlecht, evtl. schmieren.
