BEDIENUNGSANLEITUNG RA30 CHAMBERLAIN
WICHTIGESICHERHEITSHINWEISEFURDEN BENUTZER
Achtung! Nichtbeachten kann zu ernsthaften Verletzungen führen.
Arbeiten, einschliesslich Wartungsarbeiten, an der Elektroinstallation dürfen nur von autorisiertem Elektro-Fachpersonal durchgeführt werden.
Erlauben Sie Kindern nicht, mit Steuerungen zu playen.
Überprüfen Sie die Rolladen- oder Sonnenschutzanlage regelmässig auf Verschleiss und Beschädigungen. Beschädigte Anlagen unbedingt bis zur Instandsetzung stillegen.
Rolladen- oder Sonnenschutzanlage während des Betriebes beobachten.
Rolladen- oder Sonnenschutzanlage stillsetzen und vom Versorgungsnetz trennen, wenn Wartungs- und Reinigungsrarbeiten entweder an der Anlage selbst oder in deren unmittelbarer Nähe durchgeführt werden.
Bitte immer darauf auf achten, dass der Zugang zum Motor auch nach der Installation jederzeit gewährleistet ist.
Ausreichend Abstand (mindestens 40cm) zwischen bewegten Teilen und benachbarten Gegenständen sicherstellen.
Quetsch- und Scherstellen sind zu vermeiden und zu sichern.
Bestimmungsgemässe Verwendung
Der Rohrantrieb der Typen RA10 - RA50 sind ausschließlich für den Betrieb von Rolladen und Sonnenschutzanlagen bestimmt.
Nach der Norm EN 60 335-2-97:2000 ist die
Netzanschlussleitung des Antriebes RA10innenliegend zu verlagen.
Zur Befestigung der Anschlussteile am Motor RA10 sind ausschließlich die Schrauben EJOT Delta PT 40x12 WN 5454 Torx (9900 000 545 4) zu verwenden.
Eine andere oder eine darüber hinausgehende Benutzung gilt nicht als bestimmungsgemäß.
Werden die Steuerungen und Antriebe für andere als die ober genannten Einsatz verwendet oder werden Veränderungen an den Geräten vorgenommen, die die Sicherheit der Anlage beeinflussen, so haftet der Hersteller oder Anbieter nicht für entwickelte Personen- oder Sachschäden sowie Folgeschäden.
Für den Betrieb der Anlage oder Instandsetzung sind die Angaben der Betriebsanleitung zu beachten. Bei unsachgemäßem Handeln haftet der Hersteller oder Anbieter nicht für entwickelte Personen- oder Sachschäden sowie Folgeschäden.
WICHTIGESICHERHEITSHINWEISEFURDEN MONTEUR

Achtung! Nichtbeachten kann zu ernsthaften Verletzungen führen. Sicherheitshinweise der EN 60 335-2-97:2000 beachten.
Arbeiten an der Elektroinstallation)dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
Beim Betrieb elektrischer oder elektronischer Anlagen und Geräte stehen bestimmte Bauteile unter gefährlicher elektrischer Spannung. Bei unqualifiziertem Eingreifen oder Nichtbeachtung der Warnhinweise konnen Körperverletzungen oder Sachschäden entstehen.
Alle geltenden Normen und Vorschriften für die Elektroinstallation sind zu befolgen.
Es durren nur Ersatzteile, Werkzeuge und Zusatzeinrichtungen verwendet werden, die von der Firma Chamberlain freilegegeben sind.
Für nicht freiigegebene Fremdprodukte oder Veränderungen am Zubehör haftet der Hersteller oder Anbieter nicht für entstandene Personen- oder Sachschäden sowie Folgeschäden.
Alle zum Betrieb nicht zwingend erforderlichen Leitungen und Steuereinrichtungen vor der Installation außer Betrieb setzen.
Steuereinrichtungen in Sichteweite des angetriebenen Produktes in einer Höhe von über 1,5m anbringen Ausreichend Abstand zwischen bewegten Teilen und benachbarten Gegenständen sicherstellen.
Nennmoment und Einschaltdauer müssen auf die Anforderungen des angetriebenen Produkts abgestimmt sein.
Technische Daten - Nennmoment und Betriebsdauer finden Sie auf dem Typenschild des Rohrantries.
Quetsch- und Scherstellen sind zu vermeiden oder zu sichern.
Sicherheitsabstände gem. DIN EN 294 einhalten
Ergänzende Hinweise entnehmer Sieitte auch den Produktinformationen.
CE-Konformitäserklarung
Der Rolladenantrieb .RA10 - RA20 - RA30 - RA50
erfüllt alle Bedingungen der Richtlinien.. EN55014, EN610003
ETS RES 0908, EN60555, & EN60335-1
sowie die Zusätze 73/23/EEC,89/336EEC
Integrationserklärung
Der Rohrantrieb Modell RA10 - RA50 erfüllt, wenn er in Verbindung mit einem Rolladen gemäß Herstelleranweisungen installiert und instandgehalten wird, alle Bedingungen der EU-Richtlinie 89/392EEC und deren Zusätze.
Ich, der Unterzeichner, erkläne hiermit, daß das vorstehend genannte Gerät und das in der Montageanleitung aufgeführte Zubehor, die vorstehenden
Vorschriften und Richtlinien erfüllt.
Chamberlain GmbH
D-66793 Saarwellingen
Mai, 2002

Bwelle
Colin B. Willmott
Chefingenieur
A
Verpackungsinhalt
-
Motor (1)
-
Zubehörbeutel
Einstellstift (2)
Mitnehmersicherung (RA10 - RA30) (3)
(RA50) (4)
- Anschlusszapfen (RA50) (5)
-
Anschlusszapfen (RA10- RA30) (6)
-
Montageanleitung
- Rohradapter (7)
- Montagewinkel (8)
Bevor Sie mit der Montage beginnen:
- Lesen Sieitte, bevor Sie mit der Installation beginnen, die Bedienungsanleitung genau und ganz durch.
- Stellen Sie sicher, daß der Rolladen nicht beschädigt ist und daß er sich reibungslos öffnen und schließenläßt.
- Den Rolladen ganz herunterlassen und stellen Sie fest, ob der Motor auf der linken (a) oder der rechten Seite (b) des Rolladens installiert werden soll (Abbildung E).
- Stellen Sie sicher, daß der Motor bis zum Anschlag eingeschoben werden kann. Die Endschaltersteuerung erfolgt über den vollständig aufgeschobenen Kunststoffring.
Rohmotoren mit mechanischen Endschaltern
| Modell | Durch-messer | Dreh-moment | Drehzahl | Spannung | Frequenz | Strom-aufnahme | Motor-leistung | Einschalt-dauer | End-schalterBereich |
| (mm) | (Nm) | (U/min.) | (V) | (Hz) | (A) | (W) | (min) | (U) | |
| RA10 | 35 | 10 | 14 | 230 | 50 | 0,40 | 100 | 4 | 38 |
| RA20 | 45 | 14 | 15 | 230 | 50 | 0,67 | 155 | 4 | 38 |
| RA30 | 45 | 19 | 15 | 230 | 50 | 0,77 | 175 | 4 | 38 |
| RA50 | 45 | 36 | 15 | 230 | 50 | 1,18 | 230 | 4 | 38 |
GEWÄHRLEISTUNG FÜR DEN ROHRMOTOR
Chamberlain GmbH gewährleistet dem Erstkäufer eines RA10, RA20, RA30 oder RA50 Motors für einen Zeitraum von 60 Monaten (5 Jahre) ab Kaufdatum, daß diese Produkte frei von Material- und/oder Verarbeitungsfehlern ist. Der Erstkäufer ist verpflichtet, das Produkt bei Empfang auf sichbare Defekte zu überprüfen.
Konditionen: Die Garantie bezieht sich ausschließlich auf die Reparatur oder den Ersatz von defekten Geräteilen unddeckt nicht die Kosten oder Risiken des Transports der defekten Teile oder Produkte.
These Garantie deckt keine Schäden, die keine Defekte darstellen und durch unsachgemäßigen Gebrauch verursacht wurden (einschließlich des Gebrauchs unter unvollständiger Einhaltung der Anweisungen von Chamberlain GmbH zu Installation, Betrieb und Instandhaltung; versäumte Instandhaltung oder Einstellung; jegliche Anpassungen oder Änderungen am Produkt), Arbeitskosten für den Abbau oder Wiedereinbau einer reparierten oder Ersatzeinheit bzw. Ersatzbatterien.
Ein von der Garantie gedecktes Produkt, das Material- oder Verarbeitungsfehler aufweist, wird (nach Ermessen von Chamberlain) kosten los repariert oder ersetzt. Es liegt im Ermessen von Chamberlain GmbH, ob die defekten Teile repariert bzw. durch neue oder im Werk überholte Teile ersetzt werden.
Falls das Produkt während der Garantiezeit defekt erscheint, wenden Sie sichitte an ihren Verkäufe.
These Garantie schrankt die Rechte des Käufers nach den national gütigen Gesetzen nicht ein. Sie hat auch keine Auswirkung auf die Rechte des Käufers gegen den Verkauf, die sich aus dem Kaufvertrag ergeben. Dort, wo keine geltenden nationalen oder EU-Gesetze gelten, ist diese Garantie das einzige Rechtsmittel des Käufers und weder Chamberlain noch ihre Filialen oder Vertreiber sind für Neben- oder Folgeschäden für ausdrückliche oder stillschweigende Garantien im Zusammenhang mit thisem Produkt haftbar.
Niemand, auch kein Vertreter, ist berechtigt, für Chamberlain GmbH irgendwelche andere Haftungen in Verbindung mit dem Verkauf dieser Produkte zu übernehmen.
INSTALLATION
Leerrohr unter Beachtung der ortlichen Bau- und Elektrovorschriften bis zur Abzweigdose für die elektrische Anschlußleitung vorsehen oder installieren.
A Den Rohradapter (7) auf den Motor schiben und Antriebsadapter mit Kleinteilen (3/4) befestigen.
Befestigen Sie den Anschlusszapfen mit den mitgelieferten Schrauben am Motorkopf (5/6).
B Den Rolladen ganz abrollen (a). Behang von der Welle (b)nehmen; Handbedienung (c) abnehmen.
C Die Welle herausnehmen.
Den Motor (1) ganz in die Welle schieben. Der Endschalter arbeitet nur bei vollständig eingeschobenem Antrieb. Achten Sie darauf, daß der Adapterring ganzeingeschoben ist. Keine Gewalt anwenden, nicht dagegenschlagen. Den Rohrmotor nicht durch Bohren beschädigen!
E Je nach den speziellen Anforderungen für linksseitigen (a) oder rechtsseitigen (b) Betrieb vorgehen:
F Montagewinkel (8) an der Wand befestigen (geeignete Schrauben und Dübel verwenden)
Den Motor (a) in den Montagewinkel (8) einsetzen und sichern.
Darauf achten, daß der Zugriff auf die Einstellschrauben der Endpositionen gewährleistet ist. Den Rolladenbehang noch nicht auf der Welle befestigen!

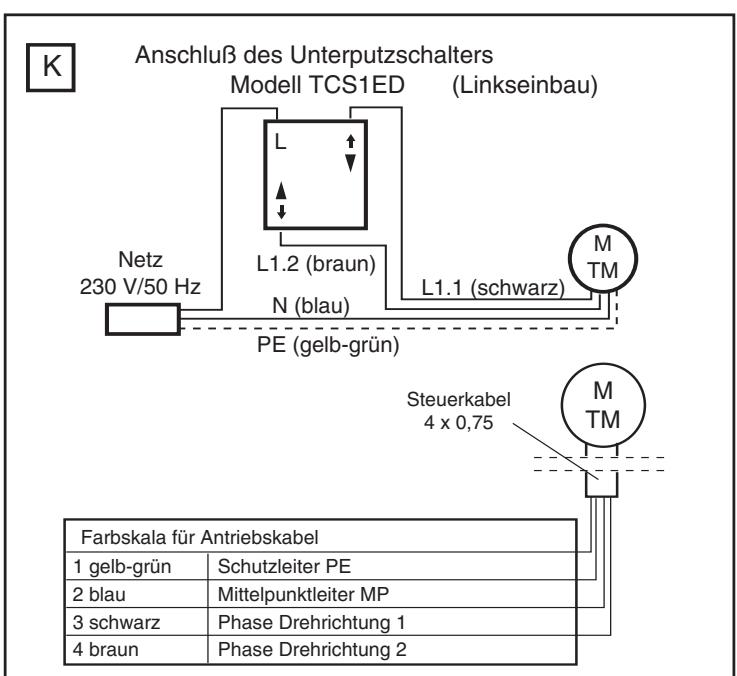

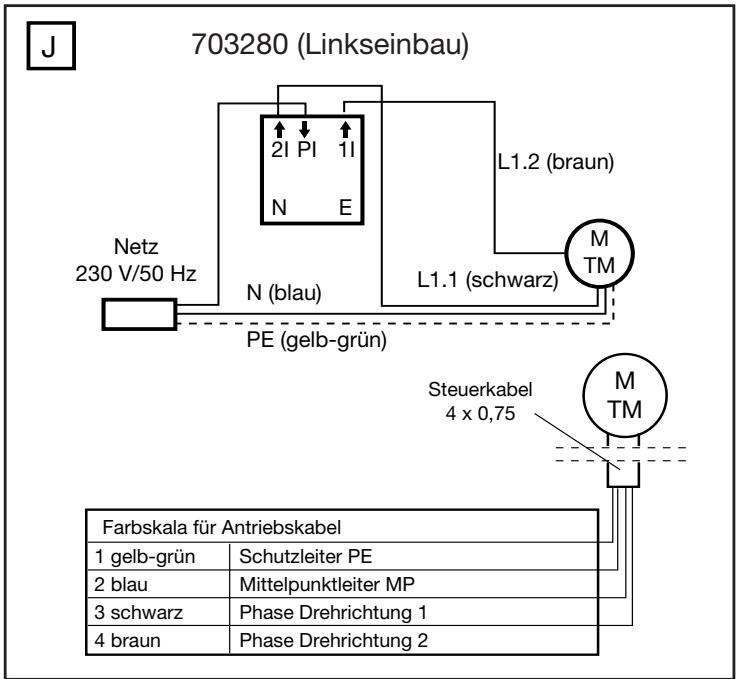

H ANSCHLUBPTIONEN

Niemals mehrere Motoren an eine Schaltuhr oder Wandschalter anschließen, ohne den Einsatz eines Trennrelais – (als Zubehör erhältlich) (h), d.h. es
wirddannEinTrennrelaisfurjenangeschlossenenMotorbenotigt.
Die Zeichnung zeigt auch den Montagewinkel auf der Antriebsseite (b), den Motorantrieb (a), die Stahlwelle (c), die Endkappe (d) und das gegenüberliegenden Wandlager (e). Beim linksseitigen Motoreinbau den Schaltplan der verwendeten Steuereinheit bereits wie dargestellt befolgen.
Für die richtige Drehrrichtung bei rechtsseitiger Motorinstallation mussen die beiden Anschlußkabel (braun und schwarz) zwischen der Steuerung und dem Motor vertauscht werden. (Siehe die Anleitungen, die dem gewählten Zubehörteil beiliegen.)
Die elektrischen Anschlüsse vorschäftsmäßig von einer autorisierten Elektrofachkraft ausführten halten.
Zubehör finden Sie in Sektion L auf Seite 4.
1
EINSTELLUNG DER ENDPOSITIONEN
Einstellverfahren für "Rolladen AUF" und "Rolladen ZU" (bei Linkseinbau siehe Abb. I)

1 Einstellung der Endposition für "Rolladen AUF"
-
=halt später
-
=halt früher

2 Einstellung der Endposition für "Rolladen ZU"
- =halt später
- =halt früher

Bitte beachten Sie, dass die Endschalter des Antriebes nur im eingebauten Zustand ordnungsgemass faktionieren.
Bitte lessen Sie folgende Anweisungen/genau durch,bevor Sie die Einstellung der Endpositionen vornehmen.
Um den Rolladenbehang am Antrieb zu befestigen, NUR die beiliegenden 3.5 × 6.5 Befestigungsschrauben verwenden (nicht für RA10 geeignet!). Bei zu langen Schrauben kann es zu Beschädigungen an dem Motor kommt.
Bitte beachten Sie dies insbesondere bei dem Modell RA10 (keine Schrauben beigefegt). Verwenden Sieitte die entsprchende Befestigung des Rolladenbehangs an die Welle. Bei Verwendung zu langer Schrauben konnen Schaden am Antrieb entstehen.
FALLS EINSTELLUNGEN NOTWENDIG SIND FOLGENDERMAßen VORGEHEN:
POSITIONSEINSTELLSchRAUBE NR. 1 - ROLLADEN AUF
Den Motor erst einen Öffnungszyklus durchlaufen setzen.
Stoppt der Motor, bevor der Rolladen ganz geoffnet ist:
Die Einstellschraube Nr. 1 Richtung + drehen und den Rolladen öffnen, bis die gewünschte Position erreicht ist.
Stopt der Motor, nachdem der Rolladen ganz geöffnet ist:
Den Rolladen unter die gewünschte Position herablassen. Die Einstellschraube Nr. 1 in Richtung - drehen und den Rolladen erneut offen. Dessen Schritt so oft wiederholen, bis die gewünschte Position erreicht wird.
POSITIONSEINSTELLSchRAUBE NR. 2 - ROLLADEN ZU
Den Motor einen Schließzyklus durchlaufen setzen, bis er stoppt.
Stopt der Motor zu früh (bevor der Rolladen ganz geschlossen ist):
Die Einstellschraube Nr. 2 in Richtung + drehen und den Rolladen herunterlassen, bis die gewünschte Position erreicht ist.
Stopt der Motor, nachdem der Rolladen ganz geschlossen ist:
Den Rolladen über den gewünschten Punkt fahren. Die Einstellschraube Nr. 2 in Richtung - drehen und den Rolladen erneut herunterlassen. Diese Schritt so oft wiederholen, bis die gewünschte Position erreicht wird.
STÖRFLALLE UND ABHILFE
Der Antrieb lauft nicht
- Stromausfall im öffentlichen Versorgungsnetz. Fragen Sie, ob Ihr Nachbar Strom hat.
- Sicherung wurde ausgelöst oder ist durchgebrannt. Überlastungsschutz des Hausverteilers prufen. Ggf. eine autorisierte Elektrofachkraft mit der Neuverteilung der Belastungen beauftragen.
- Der Schalter ist defekt. Von einer autorisierten Elektrofachkraft überprüfen und ggf. ersetzen halten.
- Wiederholter Betrieb hat womoglich den Überlastungsschutz des Antriebs ausgelöst. 15 Minuten warten und dann erneut starten.
Antrieb lauft mit Unterbrechungen
- Eine autorisierte Elektrofachkraft Zuleitungen prüfen setzen.
Antrieb schaltet nicht ab
- Prüfen, ob der Wellenadapter bis zum Anschlag auf den Antrieb geschoben ist.
- Prüfen, ob der Antrieb bis zum Anschlag in die Welle eingeschoben ist.

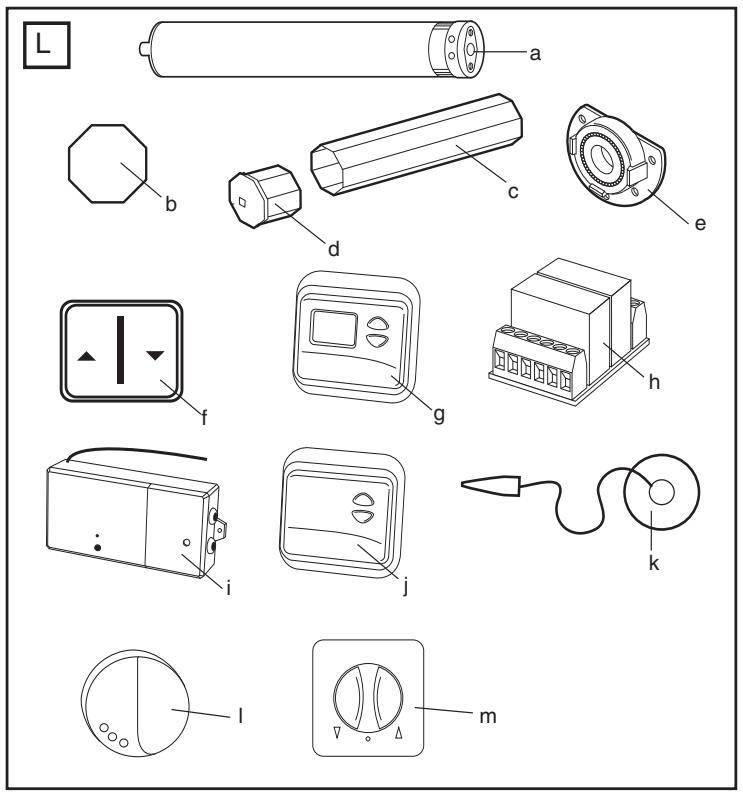

| Nr. | Teil | Beschreibung |
| (a) | RA10 | Motor 10Nm / 35mm |
| RA20 | Motor 14Nm / 45mm | |
| RA30 | Motor 19Nm / 45mm | |
| RA50 | Motor 36Nm / 45mm | |
| (b) | TAR40B | Adapter Rund, 40mm |
| TAP65B | Adapter Profil, 65mm | |
| TAO70B | Adapter Achtkant, 70mm | |
| TAM78B | Adapter Markisen, 78mm | |
| TAM85B | Adapter Markisen, 85mm | |
| (c) | WT840-2 | Acht Kantwelle 40mm - 2m (40mm) |
| WT860-1 | Acht Kantwelle 60mm - 1m | |
| WT860-2 | Acht Kantwelle 60mm - 2m | |
| WT860-3 | Acht Kantwelle 60mm - 3m | |
| (d) | 120995 | Endkappe für Acht Kantwelle 60mm |
| (e) | 121084 | Wandlager für Achkantwelle 60mm |
| (f) | TCS1ED | Wandschalter (Wippschalter) |
| (g) | TCT2ED | Programmschaltuhr |
| TCTRX2ED | Programmschaltuhr mit integriertem Funkempfänger | |
| TCTTX2ED | Programmschaltuhr mit integriertem Sender | |
| (h) | WTMZ1 | Trennrelais |
| (i) | TCRX3ED | Rolladensteuerung zum Einbau in den Rolladenkasten |
| (j) | TCTX2ED | Funk-Wandtaster |
| TCRX2ED | Rolladensteuerung mit integriertem Funkempfänger | |
| (k) | WTMLS1 | Lichtsensor |
| (l) | TCLS1ED | Funkgesteuerter Licht-/Glasbruchsensor |
| (m) | 703280 | Unterputz-Schalter |
