BEDIENUNGSANLEITUNG MD 85750 CORDLESS DESKTOP MEDION

Sicherheit und Wartung 1

Sicherheitshinweise 1
Betriebssicherheit 1
Aufstellungsord. 1
Elettromagnetische Verträglichkeit 2
Konformitätsinformation nach R&TTE 2
Sicherheitschinweise zum Batteriebetrieb 3

Wartung. 4
Reinigung 4
Reparatur 4
Entsorgung 4

Lieferumfang 5

Systemanforderungen 5

Technische Daten 5

Inbetriebnahme 6

Bedienelemente 6
Batterien in die Tastatur einlagen 7
Batterie in diechnurloseMaus einlagen 7
Installation des Empfangers 7

Bedienung der Komponenten 8

Mausrad. 8
Tastatur 8

Die Tasten Alt, Alt Gr und Strg 9
Sondertasten und Funktionen 10

Kundendienst 12

Erste Hilfe bei Fehlfunktionen 12
Grundsätzliche Hinweise 12
Fehlerbehandlung und Tipps 12

Technische Unterstützung 13

Benötigen Sie weitere Unterstützung? 13

Alle Rechte vorbehalten.

Dieses Handbuch ist urheberrechtlich geschützt.

Das Copyright liegt bei der Firma MEDION

Warenzeichen:

MS-DOS und Windows sind eingetragene Warenzeichen der Fa. Microsoft

Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.

Technische und optische Änderungen sowie Druckfehler vorbehalten.

Sicherheit und Wartung

Sicherheitshinweise

Bitte lessen Sie diesen Kapitel aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlüssigen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Halten Sie diese Anleitung stets griffbereit in der Höhe Ihres Gerätes.

Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des Gerätes dem neuen Besitzer weitergeben zu konnen.

Betriebssicherheit

• Machen Sie nach jeder Aktualisierung ihrer Daten Sicherungskopien auf externe Speichermedien (Disketten, CD-R). Die Geltendmachung von Schadensersatzansprüchen für Datenverlust und dadurch entwickelte Folgeschäden wird ausgeschlossen.
• Dieses Produkt ist zum Betrieb an einem PC/AT-Computer (IBM-kompatibel) mit USB Anschluss konzipiert worden.
• Beachten Sie die Sicherheitsvorschriften des Computers, an dem Sie die Geräte anschließen.
• Öffnen Sie niemals die Gehäuse der Komponenten! Dies konnte zu einem elektrischen Kurzschluss oder gar zu Feuer führen, was die Beschädigung zur Folge hat.
• Lassen Sie Kinder nicht unbeaufsichtigt an elektrischen Geräten speilen. Kinder können mögliche Gefahren nicht immer richtig erkennen.
• Ziehen Sie vor der Installation alle Stromkabel. Wird der Computer nicht vom Stromnetz getrennt, kann these zu Beschädigungen führen. Entfernen und verändern Sie Steckverbindungen nur im ausgeschalteten Zustand.

Aufstellungssort

• Stellen und betreiben Sie diese Geräte auf einer stabilen, ebenen und vibrationsfreien Unterland.
• Halten Sie die Geräte von Feuchtigkeit, Tropf- und Spritzwasser fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung.

Elektromagnetische Verträglichkeit

• Wahren Sie mindestens 50~cm Abstand von hochfrequenten und magnetischen Störquellen (TV, Mobiltelefon, Infrarotgeräten, Lautsprecherboxen etc.), um Funktionstörungen und Datenverlust zu vermeiden. Der Abstand zwischen Sender und Empfänger solle bigger als 50~cm sein.
• Beim Anschluss von zusätzlichen oder anderer Komponenten mussen die EMV-Richtlinien (Richtlinien für elektromagnetische Verträglichkeit) eingehalten werden.

Konformitätsinformation nach R&TTE

Hiermit erklart die MEDION AG, dass sich diese Geräte in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlögigen Bestimmungen der Richtlinie 1999/5/EG befinden. Vollständige Konformitätserklarungen sind erhältlich unter www.medion.com/conformity.

C€0678

Sicherheitshinweise zum Batteriebetrieb

Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Batterien auslaufen, sich stark erhitzen, entzünden oder gar explodieren, was Schäden für Ihr Gerät und ihre Gesundheit zur Folge haben können.itte befolgen Sie unbedingt folgende Hinweise:

• Halten Sie Kinder von Batterien fern.
  Sollten versehentlich Batterien verschluckt worden sein, melden Sie diesitte sofort Ihrem Arzt.
• Laden Sie niemals Batterien (es sei Denn, dies ist ausdrücklich angegeben).
• Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.
  SchlieBseniedie Batterienniemalskurz.
• Setzen Sie Batterien niemals übermäßigiger Wärme wie durch Sonnenschein, Feuer oder dergleichen aus!
• Zerlegen oder verformen Sie die Batterien nicht.

Ohre Hände oder Finger konnten verletzt werden oder Batterieflüssigkeit konnte in Ohre Augen oder auf ihre Haut gelangen. Sollte dies passieren, spulen Sie die entsprechenden Stellen mit einer große Menge klaren Wassers und informieren Sie umgehend ihren Arzt.

• Vermeiden Sie starke Stöße und Erschütterungen.
• Vertauschen Sie niemals die Polarität.

Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden.

• Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs.
  Dies konnte bei Ihr dem Gerät zu Fehlfunktionen führen. Darüber hinaus wurde sich die schwächere Batterie zu stark entladen.
• Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.
• Entfernen Sie die Batterien aus Ihr Gemät, wenn diese über einen längeren Zeitraum nicht benutzt wird.
• Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen Typs.
• Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien lagern oder entsorgen wollen.
• Prüfen Sie vor dem Einlagen der Batterien, ob die Kontakte im Gerät und an den Batterien sauber sind, und reinigen Sie sie gegebenenfalls.

Wartung

Reinigung

• Achten Sie darauf, dass die Geräte nicht verunreinigt werden. Entfernen Sie vor der Reinigung der Geräte die Kabelverbindung zum Computer. Reinigen Sie die Geräte und die weiteren Componenten mit einem angefeuchteten Tuch. Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.

Reparatur

• Überlassen Sie die Reparatur der Geräte nur einem autorisierten Servicepartner.
  Bitte wenden Sie sich an ihren Kundendienst, wenn Sie technische Probleme haben.

Ziehen Sie sofort den Netzstecker Ihres Computers und wenden Sie sich an ihren Kundendienst:

• wenn die Anschlüsse angeschmort oder beschädigt sind.
• wenn Flüssigkeit ins Geräteinnere gedrungen ist.
• wenn das Gerät nicht ordnungsgemäß Funktioniert.
• wenn das Gerät gestürzt, bzw. das Gehäuse beschädigt ist.

Entsorgung

Gerat

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich nach Möglichkeit einer umweltgerechten Entsorgung.

Batterien

Verbrauchte Batterien gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführrt werden können.

Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie unsitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

• USB-Funkempfänger
  Funktastatur
• Funk-Maus
• 4 Batterien (LR03/AAA, 1,5V)
• Garantiekarte
• Dieses Benutzerhandbuch

Systemanforderungen

• Computer PC/AT-kompatibler Computer
• Prozessorleistung ab Pentiumklasse 1 GHz
• Betriebssystem WindowsXP/Vista
  Anschlisse 1 x USB Anschluss

Technische Daten

Funk-Maus 5 Tasten mit Steuerrad
- Tastatur Mit Multimediastaten
Anschlisse 1 x USB Stecker
- Batteriebetrieb Maus 2 x R03/LR03/AAA, 1,5V
- Batteriebetrieb Tastatur 2 × R03/LR03/AAA, 1,5V

Inbetriebnahme

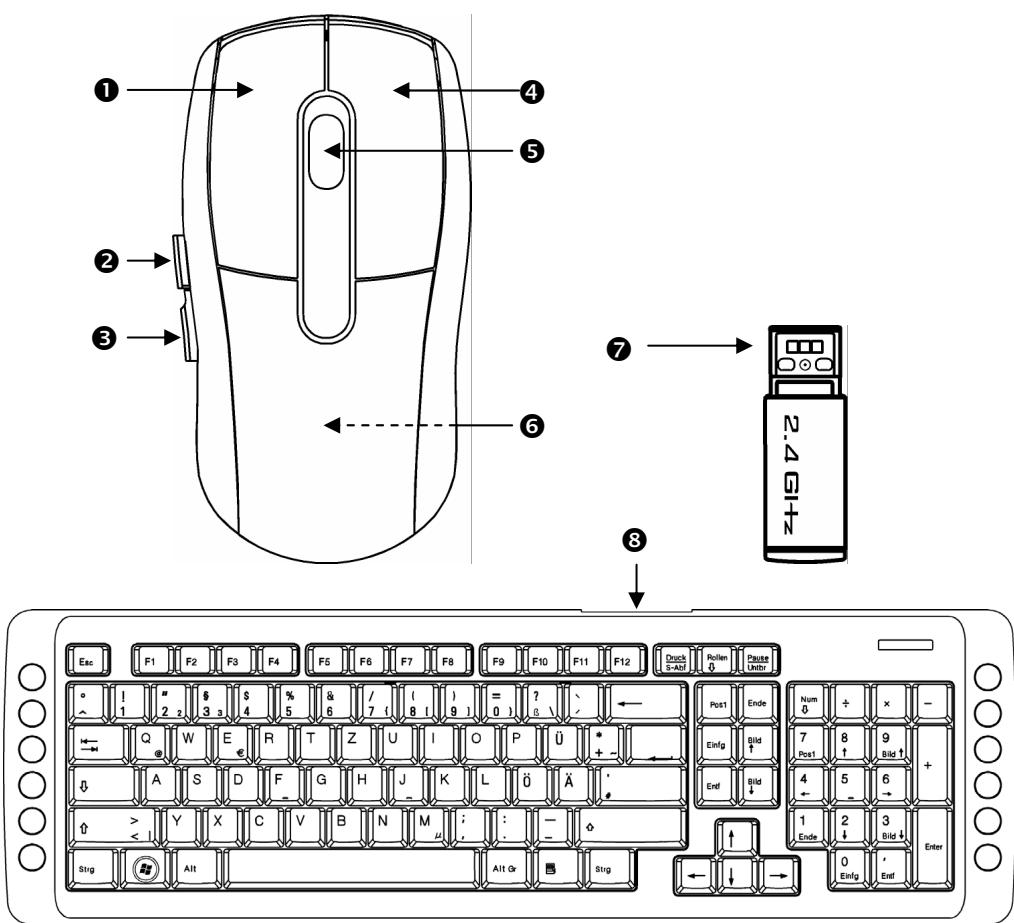

Bedienelemente

1 Linke Maustaste
Vorwartsfungtion im Internet Explorer
Zurückfunktion im Internet Explorer
4 Rechte Maustaste
Mausrad und -taste
Batteriefach der Maus
7 USB-Funkempfänger
Batteriefach der Tastatur

Batterien in die Tastatur einlagen

1. Drehen Sie die Tastatur um.
2. Entfernen Sie den Batteriefachdeckel, indem Sie die Abdeckung nach unten drücken und sie in Pfeilrichtung abziehen.
3. Setzen Sie die Batterien (2 x R03/LR03/AAA, 1,5V) in das Batteriefach der Tastatur ein. Achten Sie darauf, dass die Polarität der Batterien mit den Kennzeichnungen „+“ und „-“ übereinstimmen.
4. Schieben Sie die Abdeckung erneut auf, bis sie einrastet.

Hinweis

Leuchtet die Batteriestatusanzeige an der Tastatur auf, tauschen Sie die Batterien aus.

Batterie in diechnurloseMaus einlagen

1. Drehen Sie die Maus auf die Rückseite und entfern den Batteriefachdeckel indem Sie mit dem Fingernagel in die Aussparung gehen und den Deckel vorsichtig nach oben drucken.
2. Setzen Sie die Batterien (2 x R03/LR03/AAA, 1,5V) in das Batteriefach der Maus ein. Achten Sie darauf, dass die Polarität der Batterien mit den Kennzeichnungen „+“ und „-“ übereinstimmen.
3. Schieben Sie den Batteriefachdeckel wieder auf, bis er einrastet.

Installation des Empfängers

1. Beachten Sie die Hinweise im Abschnitt „Sicherheit und Wartung" (Seite 1).
2. Schalten Sie den Computer und alle angeschlossenen Peripheriegeräte (Monitor, Drucker, externes Modem etc.) ein.
3. Stecken Sie den USB Empfänger in eine entspruchende frei USB Buchse Ihr's PCs.
4. Positionieren Sie nun die Tastatur und die Maus so auf ihren Arbeitsplatz, dass Sie bequem damit arbeiten können.

Bedienung der Komponenten

Mausrad

1. Um zu scrollen, bewegen sie das Rad.

2. Um das Rad als Taste zu benutzten, klichen sie wie in der Grafik abgebildet.

Tastatur

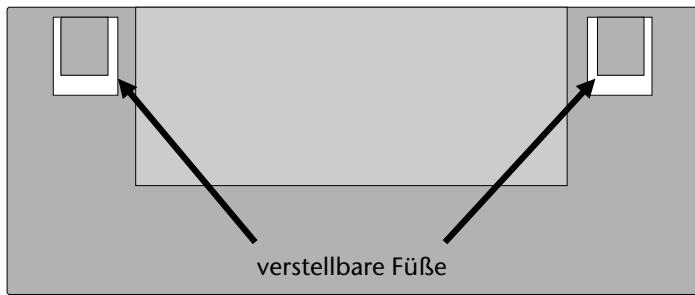

Auf der Rückseite der Tastatur befinden sich zwei ausklappbare Fuß, mit denen die Neigung der Tastatur verstellt werden kann.

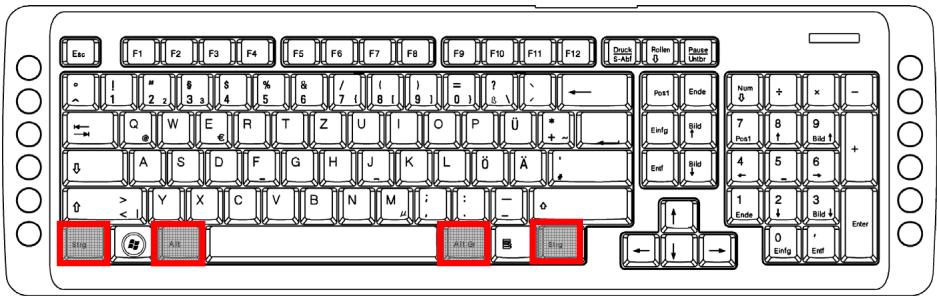

Die Tasten Alt, Alt Gr und Strg

(Abbildungähnlich)

Die Alt-Taste führt in Verbindung mit anderen Taten bestimmte Funktionen aus. Diese Funktionen werden vom jeweiligen Programm bestimmt. Um eine Tastenkombination mit der Alt-Taste einzugegeben halten Sie die Alt-Taste gedrückt, während Sie eine andere Taste betätigten. Die Alt Gr-Taste Funktioniert ähnlich der Alt-Taste, wählt jedoch bestimmte Sonderzeichen aus. Die Strg-Taste (Steuerung oder Control) führt, wie auch die Alt-Taste, Programmfunktionen aus.

Nutzliche Tastenkombinationen (softwareabhängig) :

Kombination	Funktion und Beschreibung
Alt + F4	Beendet in der Regel das ausgewählte Programm oder schließt das geöffnete Fenster.
Alt + Druck	Kopiert das Bild des aktuellen gewährten Fensters in die Zwischenablage.
Alt Gr + β	Der Backslash ( \ ) wird erzeugt.
Alt Gr + E	Das Eurosymbol (€) wird erzeugt.
Alt Gr + Q	Das für E-Mails benötigte @ (sprich: ätt) wird erzeugt.
Strg + Alt + Entf	Taskmanager / Warmstart wird erzeugt (je nach Betriebssystem).

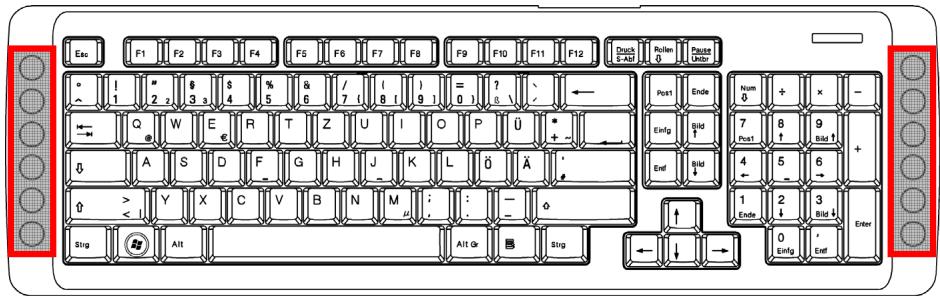

Sondertasten und Funktionen

(Abbildungähnlich)

These Tasten haben Sonderfunktionen, die Sie der nachfolgenden Tabelle entnehmen können.

Symbol	Funktion
+	Standby – schaltet ihren PC in den Standby Modus.
\(\boxed{\mathbb{A}}\)	Startseite – ruft eine von Ihrem Computerhersteller bereitgestellte Homepage oder eine von Ihnen festgelegte Internetseite auf.
\(\boxed{\mathbb{Q}}\)	E-Mail – öffnet Ihr Standard E-Mail Programm.
★	Favoriten – ruft die Beste ihrer Favoriten, d.h. Verknüpfungen zu von Ihnen festgelegten Webseiten auf.
\(\boxed{\mathbb{B}}\)	Rechner – öffnet den mit ihrem Betriebssystem standardmäßig ausgelieferten Rechner.
\(\boxed{\mathbb{C}}\)	Arbeitsplatz – öffnet ihren Arbeitsplatz.
\(\boxed{\mathbb{D}}\)	Mediaplayer – öffnet den Windows* Mediaplayer
\(\boxtimes\)	Mute - schaltet die Lautstärkeausgabe ein/aus.
\(\boxplus\) +	Lauter - erhöht die Ausgabelautstärke.
\(\boxminus\) -	Leiser - verringt die Ausgabelautstärke.
\(\triangleright\) /\(\ll\)	Wiedergabe / Pause – startet die Audio bzw. Video Wiedergabe. Drücken Sie ein zweites Mal auf diese Taste, aktivieren Sie die Pausenfunktion.
■	Stopp – stoppt bzw. beendet die Audio oder Video Wiedergabe.

Besonderheiten der Sondertasten

Die korrekte Funktion der Sondertasten ist von mehreren Faktoren abhängig:

• Betriebssystem / Konfiguration Die Sondertasten rufen bestimmte Funktionen des Betriebssystems auf. Diese sind leider nicht einheitlich, so dass beispelsweise ein Aufruf unter Windows ME ein anders Ergebnis bringt als unter Windows XP. Dies macht sich hauptsächlich in den Funktionen Mediaplayer, Steuerungstaten und Standby etc. bemerkbar. So funktionieren beispelsweise die Steuerungstaten bei manchen Betriebssystemen / Konfigurationen nur, wenn der Mediaplayer gestartet ist - in anderen Betriebssystemen / Konfigurationen nur, wenn er nicht gestartet ist.itte prufen Sie dies bei Ihr dem System aus, da wir so keinen einheitliche Anleitung geben können.

Kundendienst

Erste Hilfe bei Fehlfunktionen

Fehlfunktionen können manchmal banale Ursachen haben, zuweilen aber auch vonrecht komplexer Natur sein und eine aufwendige Analyse erfordern.

Grundsätzliche Hinweise

• Das regelmäßige Ausführren der Windows® Programme „Defragmentierung“ und „Scandisk“ kann Fehlerquellen beseitigen sowie die Systemleistung erhöhen.

Fehlerbehandlung und Tipps

• Sind die Batterien eventuell falsch eingelegt oder aufgebraucht? Überprüfen Sie die Polarität und tauschen Sie diese ggf. gegen neue Batterien aus.
• Wenn Sie auf einer Oberfläche aus Metall arbeiten, benutzen Sie zur Abschirmung eine Unterlage.
• Wenn die Laufwerkstaten nicht Funktionieren sollenen, starten Sie ggf. zunachst die Medienwiedergabe indem Sie auf die Taste Media drucken.

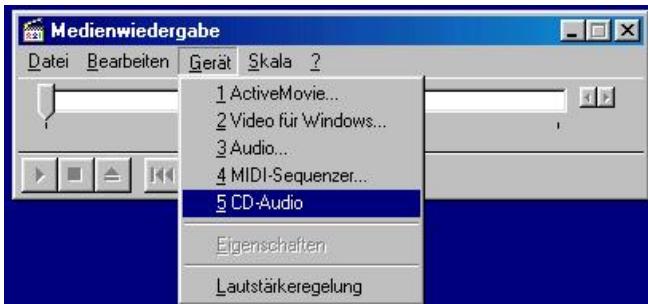

• Kann das CD-Laufwerk über die Medienwiedergabe nicht gesteuert werden, muss die ggf. eingestellt werden. Beispiel:

• Wird die Audio-CD ohne Ton abgespielt, kann das mehrere Ursachen haben:

• Eventuell ist die Lautstärke für die CD-Wiedergabe zu gering eingestellt. Machen Sie einen Doppelklick auf das Lautsprechersymbol in der Taskleiste, um den Mixer zu starten und überprüfen Sie die Lautstärkeeinstellung für CD-Audio.

• Legen Sie die CD in ein anderes CD-Laufwerk ein, falls Sie mehrere Laufwerke installiert haben.

• Das Laufwerk, in das Sie die Audio-CD eingelegt haben, ist intern nicht mit der Soundkarte (evtl. Motherboard) verbunden. Folgen Sie der Anleitung Ihres PCs und überprüfen Sie die Verbindung.

• Der Windows-Rechner kann nicht gestartet werden. Das Programm ist eventuell deinstalliert worden. Installieren Sie das Programm neu.

Tipp

Wenn Sie ein anderes Rechenprogramm als den mit Windows mitgelieferten Rechner aufrufen wollen, kopieren Sie diesen in das Windowsverzeichnis und überschreiben die Dort befindliche calc.exe.

• Statt des Internet-Explorers wird der Internet-Verbindungsassistent gestartet. Sie müssen zuerst eine Verbindung zum Internet konfiguriert haben, um diese Funktion zu nutzen.
• Es wird ein anderes Internet- oder E-Mail-Programm gestartet, als das welches üblicherweise genutzt wird. Die Tastatur startet die Programme die als „Standard" definiert sind. Überprüfen Sie dies unter:

Start Einstellungen Systemsteuerung Internetoptionen Programme

Technische Unterstützung

Dieses Produkt ist in unseren Testlabors ausgiebig und erfolgreich mit einer Vielzahl unterschiedlicher Geräte getestet worden. Es ist jedoch üblich, dass die Treiber von Zeit zu Zeitactualisiert werden. Dies kommt dazu, dass sich z.B. eventuelle Kompatibilitätsprobleme zu anderen, noch nicht getesteten Komponenten (Programme, Geräte) ergeben haben. Auf folgender Adresse im Internet finden Sie Treiberaktualisierungen sowie die neuesten Informationen zu ihrem Produkt:

Internet: http://www.medion.com

Benötigten Sie weitere Unterstützung?

Wenn die Vorschläge in den vorangegangenen Abschnitten ihr Problem nicht behoben haben, erhnen Sieitte Kontakt mit uns auf. Sie wurden uns sehr halten, wenn Sie uns folgende Informationen zur Verfugung stellen:

• Wie sieht ihre Rechnerkonfiguration aus?
  Was für zusätzliche Peripheriegeräte nutzen Sie?
• Welche Meldungen erschinen auf dem Bildschirm?
• Welche Software wurde beim Auftreten des Fehlers verwendet?
• Welche Schritte haben Sie zur Lösung bereits unternommen?
• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.
