BEDIENUNGSANLEITUNG AUDIOBEAM SENNHEISER

Bedienungsanleitung 3

So Funktioniert AudioBeam 4
Ein Wort zu ihrer Sicherheit 4
Anschluss und Bedienelemente 5
AudioBeam montieren 6
AudioBeam betriebsbereit machen 7
Störungen beheben 8
Zubehör 8
Technische Daten 9

Sie haben die richtige Wahl getroffen!

Dieses Sennheiser-Produkt wird Sie lange Jahre durch Zuverlösigkeit, Wirtschaftlichkeit und einfache Bedienung überzeugen. Dafür garantiert Sennheiser mit seinem eigenen Namen und seiner in mehr als 50 Jahren erworbenen Kompetenz als Hersteller hochwertiger elektrö-akustischer Produkte.

Nehmen Sie sich nun ein paar Minuten Zeit, um diese Anleitung zulesen. Wir möchten, dass Sie einfach und schnell in den Genuss dieser Technik kommt.

So Funktioniert AudioBeam

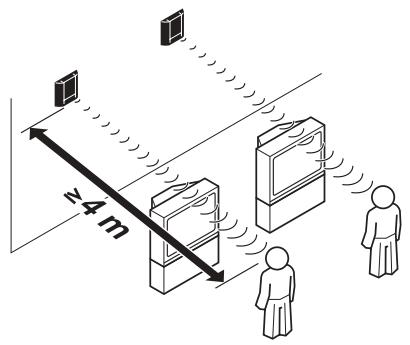

AudioBeam ist ein akustischer Scheinwerfer. Das bedeutet:

• AudioBeam überträgt Schall gerichtet und spotgenau - entweder direkt oder über Reflexion an einer glatten Fläche. Damit ist es z. B. möglich, dass in einer Kunstausstellung die Erklärung aus dem Bild oder der Skulpatur selbst spricht, ohne die Betrachter benachbarter Exponate zu stären.
• AudioBeam begrenzt Schall auf genau definierte Bereiche – benachbarte Bereiche werden gezielt von Schall freigehalten. Damit kann z. B. auf einem Messestand ein Video gleichzeitig in verschiedene Sprachen gezeigt werden. Die Zuschauer stellen sich einfach in den gewünschten Sprachbereich.

AudioBeam verwendet eine neueartige Ultraschall-Übertragungs-Technik:

In einem Abstand von vier bis zehn Metern vor dem AudioBeam und in einem Winkel von ca. 30^ wird der gewünschte Audio-Schall erzeugt. AudioBeam wird durch einen eingebauten Abstandssensor automatisch abgeschaltet, sobald möglich mehr als vier Meter herankommen.

Ein Wort zu Ihrer Sicherheit

Mögliche Gefahr für Träger von Herzschrittmachern!
Mögliche Gefahr von Gehörschäden!

In einem Abstand von weniger als vier Metern vor AudioBeam, kann der Ultraschall möglicherweise Herzschrittmacher stären und das Gehör möglicherweise schädigen!
Stellen Sie, insbesondere bei beweglicher Montage, sicher, dass niemand{naher als vier Meter an das Gerät herantreten kann.

Warning vor lebensgefährlichem elektrischen Schlag!

Ist AudioBeam ans Stromnetz angeschlossen, können Sie einen lebensgefährlichen elektrischen Schlag erhalten, wenn Sie Audiobeam öffnen! Öffnen Sie AudioBeam davon niemals! Lassen Sie defekte Geräte ausschließlich vom Fachmann reparieren. Andernfalls erlösen Gewährleistungsansprüche!

Feuergefahr!

AudioBeam entwickelt Wärme! Stellen Sie daher sicher, dass die Luft ungehindert durch die Lüftungsschlitze des Geräts zirkulieren kann!

Montieren Sie AudioBeam niemals in der Höhe von Heizquellen und betrieben Sie AudioBeam niemals im direkten Sonnenlicht! Stellen Sie safer, dass zwischen AudioBeam und brennbaren Materialien ein Mindeststand von einem Meter eingehalten wird!

Achtung!

Flüssigkeiten und elektrisch leitende Kleinteile können einen Kurzschluss verursachen!

Benutzen Sie AudioBeam davon ausschließlich in trockenen Räumen. Halten Sie Flüssigkeiten sowie elektrisch leitende Kleinteile vom Gerät und den Anschlussbuchsen fern. Benutzen Sie zum Reinigen ein trockenes oder weniger feuchtes Tuch. Verwenden Sie keine Löse- oder Reinigungsmittel.

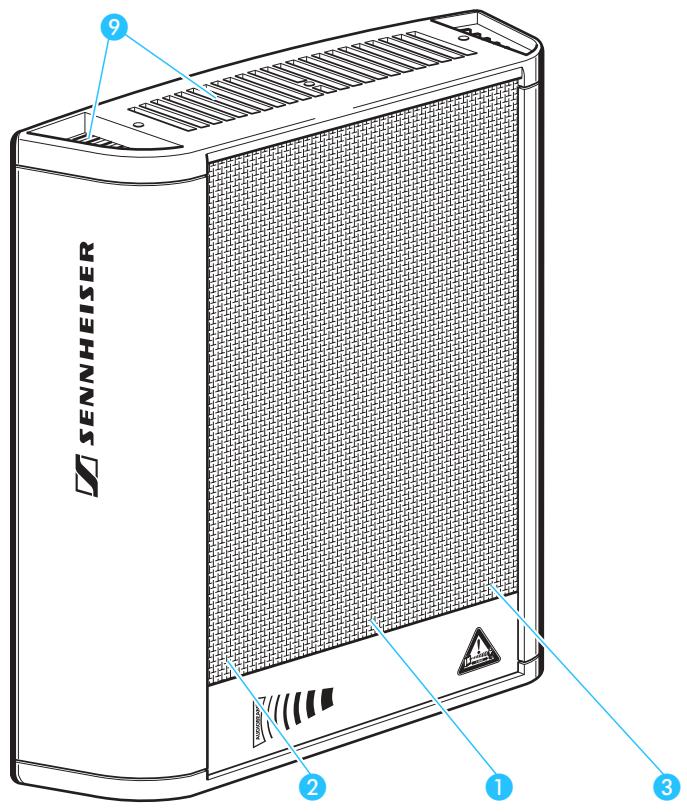

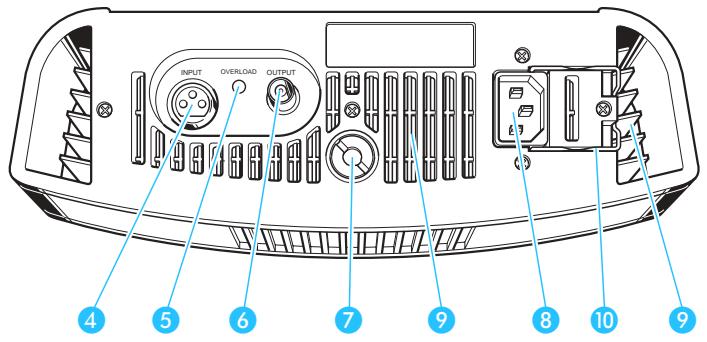

Anschlüsse und Bedienelemente

Lieferumfang:

AudioBeam
- 3 Netzkabel mit Stecker
- Wechselgewinde 5 / 8 auf 3 / 8
Bedienungsanleitung
- Garantiekarte

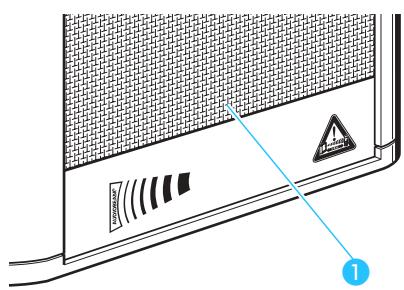

LED Betriebs-Anzeige: grün: AudioBeam betriebsbereit (standby) rot: AudioBeam nicht betriebsbereit
2 Wahlschalter für Eingangs-Empfindlichkeit (+6 dBm, -14 dBm)
3 Ein/Aus-Schalter für Abstandssensor (Bitte beachten Sie hierzu unbedingt die Warnung auf Seite 7!)
4 XLR-3-Buchse für Audio-Eingang INPUT
5 LED OVERLOAD
6 BNC-Buchse für Modulatorsignal-Ausgang OUTPUT
Wechselgewinde 5 / 8 " auf 3 / 8
Anschlussbuchse für Netzkabel
Liftungsschlitze
10 Drahtbügel zur Sicherung des Netzkabels

AudioBeam montieren

Der richtige Montageort

Warning!

Falls die folgenden Standort-Bedingungen nicht eingehalten werden, können Gefahren für Personen und für AudioBeam entstehen!

Befestigen Sie AudioBeam - auch bei beweglicher Montage - so, dass:

• der Ultraschall sich mindestens 1 m ungehindert ausbreiten kann, bevör er auf erstige Gegenstände trifft
• der Weg des Schallsignals (inkl. Reflexionen) mindestens 4m beträgt, bevor er einen Menschen erreichen kann
• zwischen AudioBeam und benachbarten Gegenständen ein Mindestabstand von 10 cm eingehalten wird, damit die Luft ungehindert durch die Luftungsschlitze oben und hinter am Gerät zirkulieren kann
• zwischen AudioBeam und brennbaren Materialien ein Mindeststand von einem Meter eingehalten wird
• keine Hitze, z. B. von Heizungen, Scheinwerfern, Lampen oder Sonnenlicht, auf AudioBeam einwirkt
• das Gerät niemals mit Nässe in Kontakt kommt

AudioBeam punktgerichtet montieren

Damit AudioBeam stets auf den Zielbereich ausgerichtet bleibt, sollen den Sie das Gerät fest montieren. Verwenden Sie für die Wand- oder Deckenmontage eine Montageplatte, für die frei Aufstellung einen Tischfuß oder ein Stativ (siehe: „Zubehör" auf Seite 8).

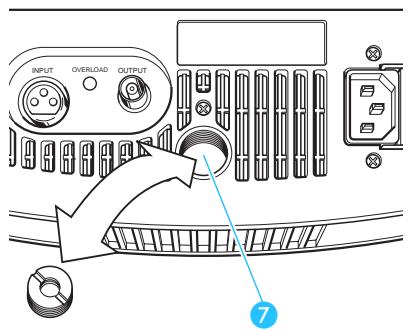

Schrauben Sie die Montageplatte, den Tischfuß oder das Stativ am Stativgewinde fest. Benutzen Sie dazu gegebenenfalls das Wechselgewinde.
Richten Sie AudioBeam mit Hilfe von biegsamen Hälsen und Kugelgeitenken (siehe: „Zubehör“ auf Seite 8) GENAU auf den Zielbereich bzw. die Reflexionsfläche aus.

AudioBeam schwenkbar montieren

Schrauben Sie AudioBeam am Stativgewinde ⑦ an einem Antrieb bzw. einer Schwenkvorrichtung fest. Benutzen Sie dazu gegebenenfalls das Wechselgewinde.

Nehmen Sie AudioBeam in Betrieb, wie auf Seite 7 beschreiben und stellen Sie safer, dass der Abstandssensor im Schwenkbetrieb nicht auslöst (die LED Betriebs-Anzeige leuchtet ständig grün).

Falls der Abstandssensor auslõst (die LED Betriebs-Anzeige 1 leuchtet rot):
Entfernen Sie bis zu einem Abstand von 4 m alle Gegenstände aus dem Schwenkbereich, den AudioBeam überstreicht.

Falls der Abstandssensor trotzem auslöst (die LED Betriebs-Anzeige 1 leuchtet wiederholt rot), müssen Sie den eingebauten Abstandssensor wie folgt ausschalten:

Warning!

Wenn Sie den eingebauten Abstandssensor ausschalten, können Personen, die bisher als 4 m an AudioBeam herankommen, durch den Ultraschall gefährdet werden!

Stellen Sie davon unbedingt sichere, dass über den gesamten Schwenkbereich niemand naher als 4 m an AudioBeam herankommen kann!

• Montieren Sie AudioBeam dazu z. B. in einer Höhe von mehr als 7 m.
• Treffen Sie nötigenfalls bauliche Maßnahmen (Absperrungen), um Personen fernzuhalten.

Trennen Sie AudioBeam vom Netz.

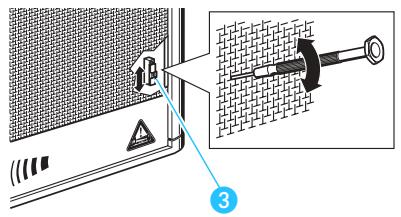

Stellen Sie den Ein/Aus-Schalter 3 für den Abstandssensor in dieunte Position (OFF).
Schlieben Sie AudioBeam wieder an Netz an.

AudioBeam betriebsbereit machen

Stellen Sie sicher, dass AudioBeam nicht an das Stromnetz angeschlossen ist!

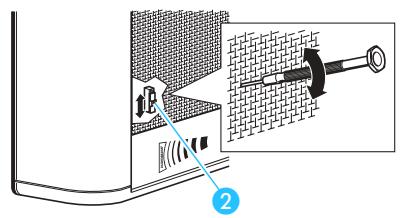

Passen Sie wie folgt mit dem Wahlschalter die Eingangs-Empfindlichkeit von AudioBeam an das Audio-Quellgerät an:

• Audio-Quellen mit hoher Ausgangsspannung (z. B. Mischpult, CD-oder DVD-Player): obere Position (+6 dBm)
• Audio-Quellen mit geringer Ausgangsspannung (z. B. portabler Mini-CD-Player):unte Position (-14dBm)

Schlieben Sie die Audio-Quelle (z. B. CD- oder DVD-Player, Mischpult, Empfänger von kabellosem Mikrofon) mit einem XLR-3-Kabel an den Audio-Eingang INPUT 4 an.

AudioBeam beginnt automatisch, den Schall abzustrahlen, sobald ein Signal (siehe „Technische Daten" auf Seite 9) am Audio-Eingang INPUT anliegt.

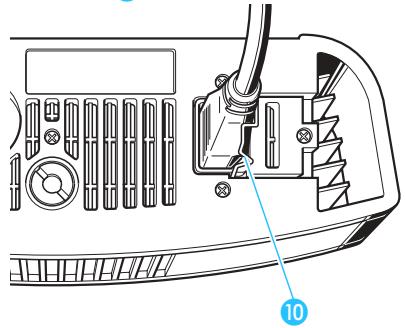

Schlieben Sie das Gerät mit einem Netzkabel an das Stromnetz an. Sichern Sie das Netzkabel mit dem Drahtbügel 10 gegen Herausrutschen.

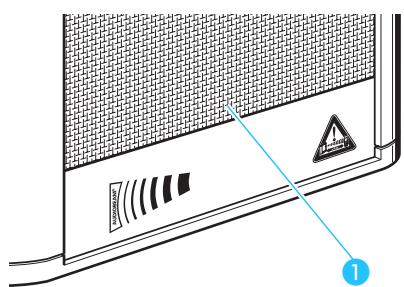

Die LED leuchtet grün und das Gerät ist betriebsbereit (standby).

Hinweis:

Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät nicht benutzen. Damit verlangern Sie die Lebensdauer von AudioBeam und sparen Strom.

Störungen beheben

Wenn die LED Betriebs-Anzeige 1 rot leuchtet, kann eine der folgenden Störungen vorliegen:

Der Abstandssensor hat ausgelöst

1. Jemand hat den Sicherheitsbereich von vier Metern vor AudioBeam betreten und der Abstandssensor hat ausgelöst. Nachdem die Person diesen Bereich wieder verlassen hat, schaltet sich AudioBeam nach 30 Sekunden selbst)tig wieder ein.
2. Sie betreiben das Gerät schwenkbar und der Abstandssensor hat ausgelöst, weil sich Gegenstände oder Personen im Sensorbereich des eingebauten Abstandssensors befinden. Um das Problem zu beheben, siehe: „AudioBeam schwenkbar montieren" auf Seite 6.

Das Gerät ist defekt

Setzen Sie sich mit Ihr dem Fachhändler oder unserem Kundendienst (siehe letzte Seite) in Verbindung.

Zubehör

Sie erhalten folgenden Zubehör bei ihrem Fachhändler:

GZP 10 Montageplatte zur Wand- und Deckenmontage

GZG 1029 Kugelgelenk zur beweglichen Montage auf Stativen oder in Verbindung mit Montageplatte GZP 10, inkl. Wechselgewinde von 14 auf 38

MZT 14 Schraubsockel zur Befestigung von biegsamen Halsen und Kugelgelenken mit 3/8 Gewinde an Tischplatten

MZT 100 Tischfuß zur einfachen Aufstellung in Tischhöhe

MZT 1019 Traverse zur Montage von zwei AudioBeam mit 38 " Innengewinde

SEMS 3134 Stativ mit 38 Gewinde

Technische Daten

Träger-Frequenz: 40 kHz

Amplitudenbegrenzung: Begrenzer-Verstärke

Audio-Kanäle: 1

Audio-Eingang: XLR-3F-Buchse, symmetrisch, galvanisch getrennt

Eingangspegel für +6 dBm (1,55V) = obere Schalterposition

Vollaussteuerung: -14 dBm (150 mV) =unte Schalterposition

Einschalschwelle: -46 dBm (4 mV) = obere Schalterposition

-66 dBm (0,4 mV) = untere Schalterposition

Impedanz: 600Ω

Schalldruckpegel: 75 dB ± 5 dB (in 4 m Abstand)

Ausgang: 1 × BNC, 50 kurzschlussfest

Verständigerleistung: ca. 90 W

Spannungsversorgung: Schaltnetzteil 110 - 240 V, 50 - 60 Hz max. 100 W

Abmessungen: 264 × 82 × 320 ~mm

Gewicht: ca. 4 kg

XLR-3-Beschaltung:

Konformitätserklarung

Sennheiser electronic GmbH & Co. KG erklären, dass diesen Gerät die anwendbaren CE-Normen und Vorschriften erhalten.
