BEDIENUNGSANLEITUNG ZERO 8 KORG

WICHTIGE SICHERHEITSHINWEISE

Bitte lesen Sie sich alle Bedienhinweise durch. Bewahren Sie diese Bedienhinweise auf. Beachten Sie alle Warnungen. Befolgen Sie alle Instruktionen. Verwenden Sie dieses Gerät niemals in der Nähe von Wasser. Ein netzgespeistes Gerät darf niemals Regen- oder Wassertropfen ausgesetzt werden. Außerdem darf man keine Flüssigkeitsbehälter wie Vasen usw. darauf stellen. Reinigen Sie es ausschließlich mit einem trockenen Tuch. Versperren Sie niemals die Lüftungsschlitze und stellen Sie das Gerät nur an Orten auf, die vom Hersteller ausdrücklich empfohlen werden. Stellen Sie das Gerät niemals in die Nähe einer Wärmequelle, z.B. eines Heizkörpers, Ofens oder eines anderen Wärme erzeugenden Gerätes (darunter auch Endstufen). Versuchen Sie niemals, die polarisierte Leitung bzw. Erde hochzulegen oder zu umgehen. Ein polarisierter Stecker ist mit zwei flachen Stiften unterschiedlicher Breite versehen. Ein Stecker mit Erdung weist zwei Stifte und eine Erdungsbuchse auf. Wenn der beiliegende Stecker nicht in Ihre Steckdose passt, sollten Sie einen Elektriker bitten, die Steckdose zu erneuern (für die USA und Kanada). Sorgen Sie dafür, dass man weder über das Netzkabel stolpern kann, noch dass es in unmittelbarer Nähe einer Steckdose, darunter auch Zusatzsteckdosen anderer Geräte, abgeklemmt wird. Auch am Austritt aus dem Gerät darf das Netzkabel auf keinen Fall gequetscht werden. Verwenden Sie nur Halterungen/Zubehör, die/das vom Hersteller ausdrücklich empfohlen werden/wird. Im Falle eines Gewitters bzw. wenn Sie das Gerät längere Zeit nicht verwenden möchten, lösen Sie bitte den Netzanschluss. Durch Ausschalten des Hauptschalters wird dieses Erzeugnis nicht vollständig vom Netz getrennt. Ziehen Sie deshalb den Stecker des Netzkabels aus der Steckdose, wenn Sie das Erzeugnis längere Zeit nicht verwenden. Stellen Sie diesen Verstärker in der Nähe einer Wand Schutzkontaktdose auf und achten Sie auf die freie Zugänglichkeit des Netzanschlusskabels. Warnhinweis: Dieser Verstärker darf nur an Steckdosen mit Schutzleiter (Erdung) betrieben werden. Überlassen Sie alle Wartungsarbeiten einem erfahrenen Wartungstechniker. Wartungsarbeiten oder Reparaturen sind erforderlich, wenn das Netzkabel oder der Stecker beschädigt ist, wenn Flüssigkeit oder andere Gegenstände in das Geräteinnere gefallen sind, wenn das Gerät im Regen gestanden hat, sich nicht erwartungsgemäß verhält oder wenn es gefallen ist.

• Stellen Sie das Gerät niemals unmittelbar neben die Steckdose und/oder Erweiterungssteckdose eines anderen Geräts.
• Stellen Sie das Gerät während des Betriebes niemals in einen Türschrank oder den Lieferkarton.
• Stellen Sie das Gerät nur auf einen Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller ausdrücklich empfohlen werden oder eventuell zum Lieferumfang gehören. Seien Sie beim Verschieben eines geeigneten Wagens vorsichtig, damit weder er, noch das Gerät selbst umkippt bzw. hinfällt und Sie eventuell verletzt. Der als Pfeil dargestellte Blitz in einem Dreieck weist den Anwender auf nicht isolierte, „gefährliche Spannungen“ im Geräteinneren hin, die so stark sein können, dass sie einen Stromschlag verursachen. Das Ausrufezeichen in einem Dreieck weist den Anwender darauf hin, dass zum Lieferumfang des Gerätes wichtige Bedien- und Wartungshinweise (eventuell Reparaturhinweise) gehören. Hinweis zur Entsorgung Wenn dieses „durch gestrichener Müllkübel“ Symbol auf dem Produkt oder in der Bedienungsanleitung erscheint, müssen Sie dieses Produkt sachgemäß als Sondermüll entsorgen. Entsorgen Sie dieses Produkt nicht im Haushaltsmüll. Durch richtige Entsorgung verhindern Sie Umwelt- oder Gesundheitsgefahren. Die geltenden Vorschriften für richtige Entsorgung sind je nach Bestimmungsland unterschiedlich. Bitte informieren Sie sich bei der zuständigen Behörde über die bei Ihnen geltenden Vorschriften zur Entsorgung. In Nordamerika kann das Gerät nur mit 120 V Netzstrom betrieben werden.
• FireWire und das FireWire-Symbol sind Warenzeichen von Apple Computer, Inc. und in den USA und anderen Ländern eingetragen. Das FireWire-Logo ist ein Warenzeichen von Apple Computer, Inc.
• Die ubrigen in dieser Bedienungsanleitung erwahnten Firmen-, Produkt-, Formatnamen usw. sind Warenzeichen oder eingetra-gene Warenzeichen der rechtlichen Eigentumer und werden ausdrucklich anerkannt.

Verwendung des Equalizers zum Anpassen des Sounds ......................... 83

4. BPM-System ........................................................... 84

Manuelles Festlegen der Taktzahl (BPM) ................................................ 84 Festlegen der Taktzahl (BPM) mit Tap-Tempo ......................................... 84 Automatische Einstellung der Taktzahl (BPM) ....................................... 84

Einsatz des ZERO8 mit der 192-kHz-Sampling-Rate ............................ 88

2. Setup-Parameter-Richtlinie ...................................... 92

• Auswahl der Fader-Kurve p. 92
• Einstellung von MIDI-Steueränderungsmeldungen p. 93
• FireWire-Audioausgang-Einstellungen p. 95
• Ansicht der EQ-Typen p. 96
• Abstimmung des LCDs und Initialisierung der Einstellungen p. 96
• Installieren der Software p. 98

1. Installieren des Treibers und der Editor-Software in

• Windows XP p. 98
• ZERO4/ZERO8-Anwendungsinstaller p. 98

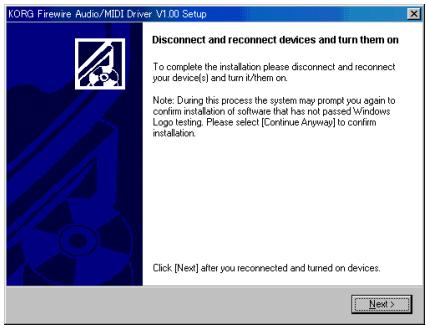

• Installieren des KORG FireWire Audio/MIDI Treibers p. 99
• Setup von ZERO Edit p. 99

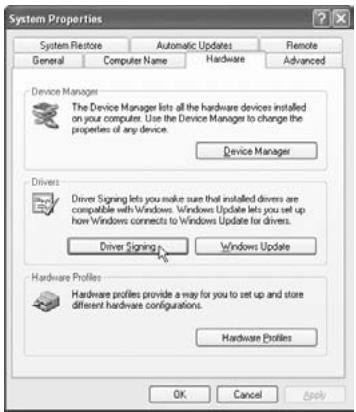

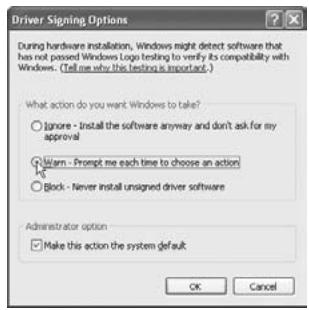

• Zulassen der Installation von nichtsignierten Treibern p. 99

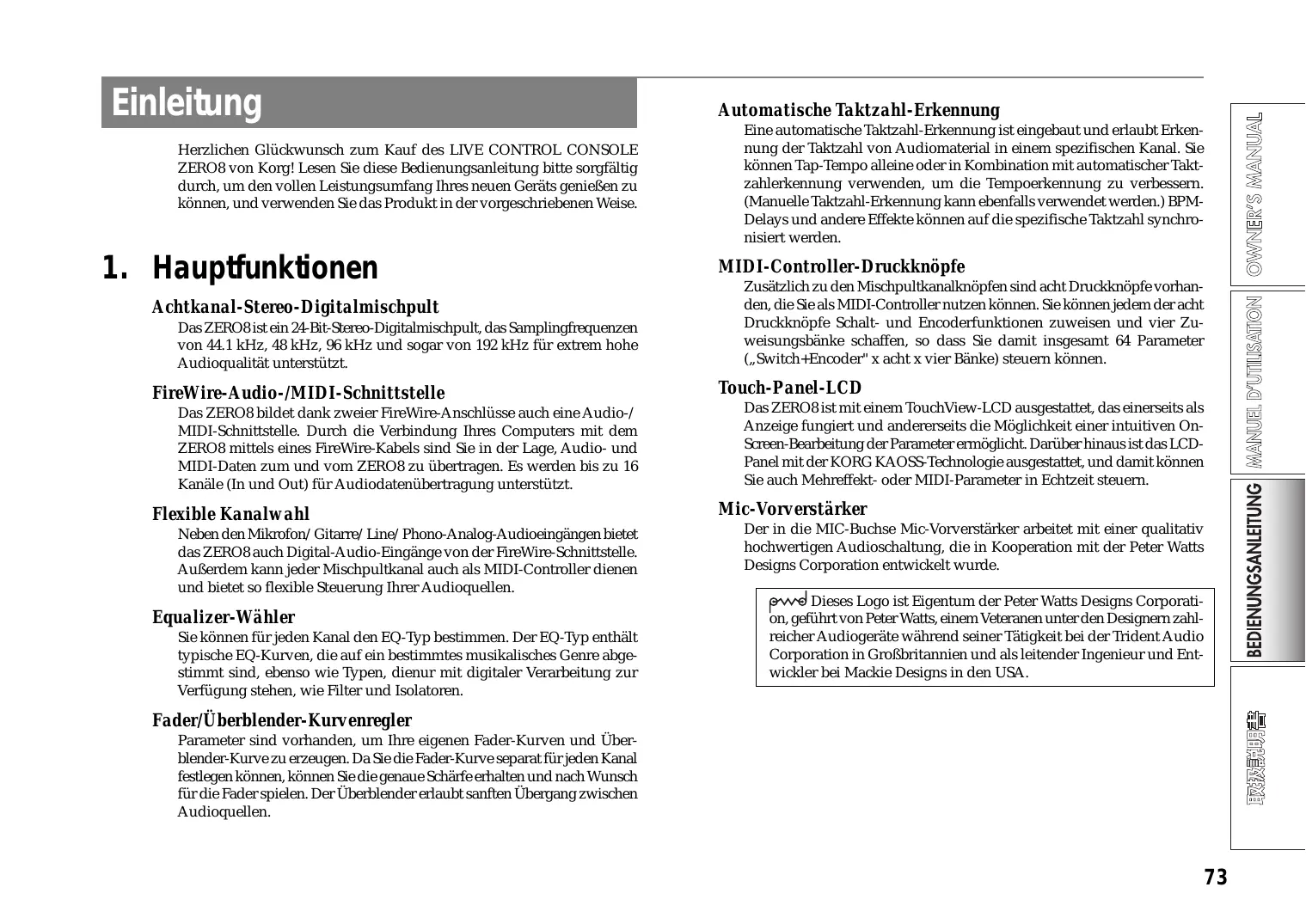

Einleitung Herzlichen Glückwunsch zum Kauf des LIVE CONTROL CONSOLE ZERO8 von Korg! Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, um den vollen Leistungsumfang Ihres neuen Geräts genießen zu können, und verwenden Sie das Produkt in der vorgeschriebenen Weise.

Achtkanal-Stereo-Digitalmischpult Das ZERO8 ist ein 24-Bit-Stereo-Digitalmischpult, das Samplingfrequenzen von 44.1 kHz, 48 kHz, 96 kHz und sogar von 192 kHz für extrem hohe Audioqualität unterstützt. FireWire-Audio-/MIDI-Schnittstelle Das ZERO8 bildet dank zweier FireWire-Anschlüsse auch eine Audio-/ MIDI-Schnittstelle. Durch die Verbindung Ihres Computers mit dem ZERO8 mittels eines FireWire-Kabels sind Sie in der Lage, Audio- und MIDI-Daten zum und vom ZERO8 zu übertragen. Es werden bis zu 16 Kanäle (In und Out) für Audiodatenübertragung unterstützt. Flexible Kanalwahl Neben den Mikrofon/Gitarre/Line/Phono-Analog-Audioeingängen bietet das ZERO8 auch Digital-Audio-Eingänge von der FireWire-Schnittstelle. Außerdem kann jeder Mischpultkanal auch als MIDI-Controller dienen und bietet so flexible Steuerung Ihrer Audioquellen. Equalizer-Wähler Sie können für jeden Kanal den EQ-Typ bestimmen. Der EQ-Typ enthält typische EQ-Kurven, die auf ein bestimmtes musikalisches Genre abgestimmt sind, ebenso wie Typen, dienur mit digitaler Verarbeitung zur Verfügung stehen, wie Filter und Isolatoren. Automatische Taktzahl-Erkennung Eine automatische Taktzahl-Erkennung ist eingebaut und erlaubt Erkennung der Taktzahl von Audiomaterial in einem spezifischen Kanal. Sie können Tap-Tempo alleine oder in Kombination mit automatischer Taktzahlerkennung verwenden, um die Tempoerkennung zu verbessern. (Manuelle Taktzahl-Erkennung kann ebenfalls verwendet werden.) BPMDelays und andere Effekte können auf die spezifische Taktzahl synchronisiert werden. MIDI-Controller-Druckknöpfe Zusätzlich zu den Mischpultkanalknöpfen sind acht Druckknöpfe vorhanden, die Sie als MIDI-Controller nutzen können. Sie können jedem der acht Druckknöpfe Schalt- und Encoderfunktionen zuweisen und vier Zuweisungsbänke schaffen, so dass Sie damit insgesamt 64 Parameter („Switch+Encoder" x acht x vier Bänke) steuern können. Touch-Panel-LCD Das ZERO8 ist mit einem TouchView-LCD ausgestattet, das einerseits als Anzeige fungiert und andererseits die Möglichkeit einer intuitiven OnScreen-Bearbeitung der Parameter ermöglicht. Darüber hinaus ist das LCDPanel mit der KORG KAOSS-Technologie ausgestattet, und damit können Sie auch Mehreffekt- oder MIDI-Parameter in Echtzeit steuern. Mic-Vorverstärker Der in die MIC-Buchse Mic-Vorverstärker arbeitet mit einer qualitativ hochwertigen Audioschaltung, die in Kooperation mit der Peter Watts Designs Corporation entwickelt wurde. Dieses Logo ist Eigentum der Peter Watts Designs Corporation, geführt von Peter Watts, einem Veteranen unter den Designern zahlreicher Audiogeräte während seiner Tätigkeit bei der Trident Audio Corporation in Großbritannien und als leitender Ingenieur und Entwickler bei Mackie Designs in den USA. Fader/Überblender-Kurvenregler Parameter sind vorhanden, um Ihre eigenen Fader-Kurven und Überblender-Kurve zu erzeugen. Da Sie die Fader-Kurve separat für jeden Kanal festlegen können, können Sie die genaue Schärfe erhalten und nach Wunsch für die Fader spielen. Der Überblender erlaubt sanften Übergang zwischen Audioquellen.

variiert, der sich bei durch die Regelung der einzelnen Frequenzbänder HI, MID bzw. LO ergibt.

Normalerweise verstärken und unterbrechen die Knöpfe HI, MID und LO den Sound in jedem Frequenzbereich. Mit dem MIDFREQ-Knopf wird die Mittenfrequenz des MIDRange verändert. Je nach dem Typ des im vorherigen Schritt gewählten Equalizsers kann sich die Funktion der Knöpfe ändern.

Stellt die linke/rechte Audiobalance ein.

EXT1, EXT2: Damit werden die Send-Pegel zu den an den Buchsen EXT SEND1 bzw. EXT SEND2 angeschlossenen Effektprozessoren eingestellt. ZERO FX SEND: Damit wird der Send-Pegel des internen Send-Effekts (ZERO FX SEND) eingestellt.

7. SOLO/CUT-Schalter

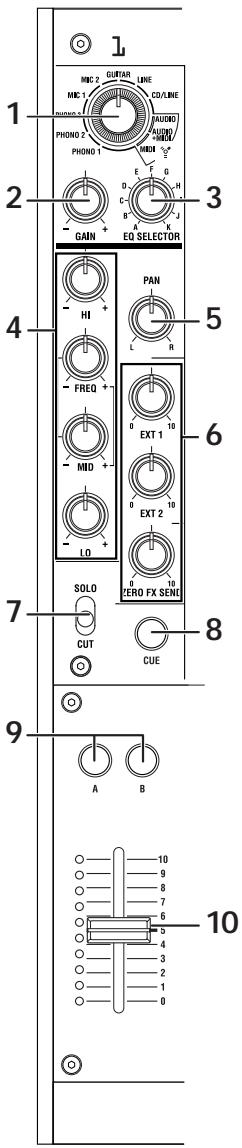

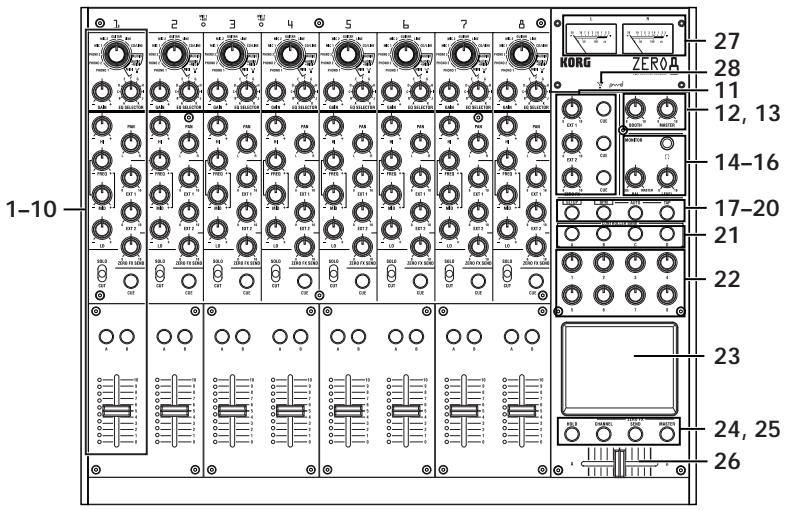

1. INPUT-SELECTOR-Knopf

Wählt die Eingangsbuchse für das FireWire-Audiosignal, das dem Mischpultkanal zugewiesen wird. Wenn dieser Knopf in bestimmten Positionen steht, fungieren die Send-Knöpfe, der Pan-Knopf, die EQKnöpfe und/oder Fader als MIDI-Controller.

Stellen Sie die Verstärkung des Audioeingangs ein, dem dem Mischpultkanal zugewiesen ist. TIPP: Wenn der MIC-Eingangspegel zu hoch ist und der Sound verzerrt wird, drücken Sie den Schalter MIC GAIN an der Oberseite, um den Mic-Vorverstärker-Gain auf LOW zu stellen.

Für die Auswahl des EQ-Typs. Durch Umschalten des EQ-Typs wird die Funktion der EQ-Knöpfe verändert bzw. der tonale Charakter Wenn Sie diesen Schalter in die SOLO-Stellung bringen, wird nur der Sound des betreffenden Mischpultkanals vom Masterausgang gesendet. Der Sound der übrigen Mischpultkanäle wird dann nicht ausgegeben. TIPP: Sie können auch mehr als einen Mischpultkanal auf SOLO schalten. Wenn Sie diesen Schalter in der MUTE-Stellung halten, wird nur der Sound des betreffenden Mischpultkanals stummgeschaltet.

TIPP: Sie können den Schalter nicht in der MUTE-Position lassen.

Wenn die CUE-Taste leuchtet (ON), wird der Pre-Fader-Sound dieses Mischpultkanals zum CUE-Bus gesendet. Durch Einstellung des MONITOR-BAL- Knopfs in Richtung CUE können Sie den Sound vom CUE-Bus über die Kopfhörer mithören.

Durch Drücken der Taste A oder B können Sie diesen Mischpultkanal einer Seite des Crossfaders zuweisen (Crossfader-Kanal A oder B).

Stellt den Pegel des Eingangsaudios ein, das diesem Mischpultkanal zugewiesen ist.

11. EXT1-Knopf, EXT2-Knopf, ZERO-FX-Knopf und CUETaste

EXT1, EXT2: Hiermit werden die Return-Pegel der an die EXT1-RETURN-Buchsen und an die EXT2-RETURN-Buchsen angeschlossenen Geräte eingestellt. ZERO FX SEND: Hiermit wird der Return-Pegel des internen SendEffekts eingestellt. CUE: Wenn Sie die CUE-Taste aktivieren, wird das entsprechende Return-Signal an den CUE-Bus gesendet.

12. BOOTH-Lautstärkeknopf

Stellt den Ausgangspegel von den BOOTH-OUT-Buchsen ein. Dies gibt den gleichen Sound aus, wie die MASTEROUT-Buchsen.

13. MASTER-Lautstärkeregler

Stellt den Ausgangspegel von den MASTER-OUT-Buchsen ein.

14. Kopfhörerbuchsen

Hier können Sie Ihre Kopfhörer anschließen.

15. MONITOR-BAL-Knopf

Wenn dieser auf CUE gedreht ist, wird im Kopfhörer der CUE-Bus mitgehört. Wenn dieser auf MASTER gedreht ist, werden im Kopfhörer die MASTER-OUT-Buchsen mitgehört. Dieser Knopf ist inaktiv, wenn die Split-Funktion eingeschaltet ist.

16. MONITOR-LEVEL-Knopf

Stellt die Lautstärke des Kopfhörers ein.

Mittels dieser Taste wird das LCD auf die Haupteinstellungsseite (MAIN) umgeschaltet, auf der verschiedene Einstellungen bearbeitet oder angesehen werden können.

Mit dieser Taste gelangen Sie auf dem LCD zur BPM-Seite, auf der Sie die automatische Taktzahlerkennung ein- oder ausschalten, die Quelle auswählen und die Taktzahl manuell einstellen können.

Mit dieser Taste kann die automatische Taktzahlerkennung ein- (LED leuchtet) oder ausgeschaltet (LED leuchtet nicht) werden.

Der Timing-Intervall, in dem Sie diese Taste drücken, dient dazu, um den BPM-Wert einzustellen oder als Richtlinie für Auto-BPM-Erkennung. Wenn Sie einen Effekt gewählt haben, der LFO verwendet, wird mit dieser Taste der LFO zurückgesetzt.

21. Tasten MIDI CONTROL BANK A, BANK B, BANK C

und BANK D Mittels dieser Tasten gelangt man zu den Seiten MIDI CONTROL BANK A, BANK B, BANK C und BANK D. Die acht Druckknöpfe und das Touchpad können als MIDI-Controller zur Übertragung der MIDIMeldungen verwendet werden, die Sie den einzelnen Bänken zuordnen.

Dies sind Controller, die zur Bearbeitung der auf dem LCD angezeigten Parameter dienen. Wenn Sie sich auf der MIDI-CONTROL-Seite befinden, können diese auch als Controller für die Übertragung von MIDI-Steuermeldungen verwendet werden.

Dieses Display ist mit dem TouchView-System mit eingebautem Touch Panel ausgestattet. Sie können es sowohl zur Auswahl von auf dem LCD angezeigten Parametern als auch als Controller für Touchpadeffekte verwenden. Wenn Sie sich auf der MIDI-CONTROLSeite befinden, können Sie das LCD-Panel auch als X/Y-Pad-MIDIController verwenden.

Mittels dieser Taste wird der aktuelle Wert festgehalten, wenn Sie einen Effekt ausführen, bei dem das Touchpad verwendet wird. Umgang mit dem LCD

25. CHANNEL-, SEND- und MASTER-Taste

Mit diesen Tasten gelangen Sie auf Seiten, auf denen Sie die Parameter für jeden einzelnen Effekt einstellen können. CHANNEL: Hiermit gelangt man zum Channel-Effekt, der in einen Mischpultkanal eingefügt werden kann. Sie können hier einen Mischpultkanal festlegen, in den der Channel-Effekt eingefügt wird, und ein Effektprogramm auswählen. SEND: Ermöglicht den Zugriff auf den Send-Effekt, der entsprechend der Effekt-Send-Pegeleinstellung auf den von den einzelnen Kanälen ausgesandten Sound angewendet wird. Sie können hier den ReturnPegel festlegen, der an den Masterbus zurückgesandt wird. MASTER: Damit gelangen Sie zum Master-Effekt, der auf den Sound des Master-Busses angewandt wird.

Überblendet die Sounds, die dem Crossfader-Kanal A und B zugewiesen sind, und gibt das Ergebnis zum Master-Bus aus.

27. Master-Pegelmesser

Dies sind die Nadel-Pegelmesser, die den Output der Master-Ausgänge (Links und Rechts) anzeigen. Bei Übersteuerung leuchtet die rote LED. Justieren Sie dann den Master-Ausgangspegel in einer Weise, dass die Anzeige nicht aufleuchtet.

28. FireWire-Anzeige

Wenn das ZERO8 an Ihrem Computer über ein FireWire-Kabel angeschlossen ist, leuchtet diese Anzeige auf, wenn die Verbindung erkannt wird. TIPP: Starten Sie die Host-Anwendung, nachdem diese Anzeige aufleuchtet.

Setzen Sie das LCD nicht extremem Druck oder Stößen aus, und setzen Sie keine schweren Gegenstände darauf. Bei grober Behandlung kann das LCD Risse bekommen oder brechen. Bedienen Sie das Display nur durch Antippen mit der Fingerspitze; durch Kratzen oder Reiben der Oberfläche kann diese zerkratzt werden. Wenn LCD gesäubert werden muss, wischen Sie es sanft mit einem trockenen, weichen Tuch ab. Verwenden Sie keine organischen Lösungsmittel wie Terpentin, da dadurch Verformungen entstehen können. Rückseite

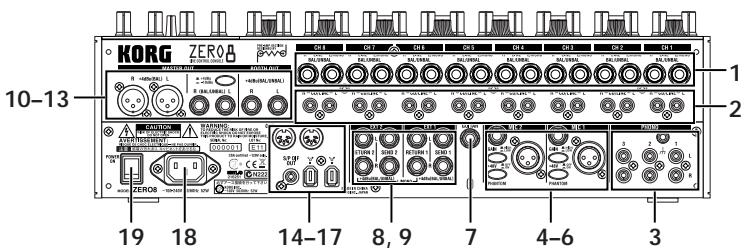

Mittels dieser Schalter wird der Phantomstrom für die MIC-1- und die MIC-2-Buchse ein- bzw. ausgeschaltet. Der Phantomstrom wird an die symmetrischen XLR-Buchsen abgegeben.

Es handelt sich um symmetrische 1/4-Zoll-TRS-Eingangsklinkenbuchsen. Symmetrischer TRS-Klinkenstecker- Unsymmetrischer Klinkenstecker

GND HOT Vorsicht: Wenn Sie ein Kondensatormikrofon anschließen oder abt, während der Phantomstromschalter in der Ein-Stellung ist, kann Ihr Equipment beschädigt werden. Vergewissern Sie sich, dass der Phantomstromschalter in AusStellung ist, bevor Sie ein Kondensatormikrofon anschließen bzw. abtrennen. Schließen Sie nie ein anderes Gerät als ein Kondensatormikrofon an, wenn der Phantomstromschalter in der EinStellung ist. Dadurch kann Ihr Equipment beschädigt werden.

Schließen Sie eine Gitarre oder Bassgitarre an diese Buchse an. Dies ist eine unsymmetrische 1/4-Zoll-Klinken-Eingangsbuchse.

8. Buchsen EXT1 SEND und EXT2 SEND

2. INPUT 1–8 (CD/LINE)-Buchsen

Dies sind unsymmetrische RCA-Eingangsbuchsen.

3. PHONO 1–3-Buchsen, GND-Klemme

Dies sind Cinch-Eingangsbuchsen zum Anschließen von Plattenspielern; eine Masseklemme ist ebenfalls vorhanden.

4. MIC1- und MIC2-Buchsen

Es sind zwei Buchsentypen verfügbar: TRS-Klinkenbuchsen und XLRBuchsen (mit +48-V-Phantomstromspeisung). Bei einem Anschluss an die TRS-Klinkenbuchsen können die XLRBuchsen nicht verwendet werden.

5. MIC-GAIN-Schalter

Mittels dieser Schalter wird der Vorverstärkungs-Gain für die MIC1 und die MIC-2- Buchse eingestellt. Über diese Buchsen wird das Signal ausgegeben, das von den einzelnen Kanälen an die externen Sends gesandt wird. Verbinden Sie diese Buchsen mit den Eingängen ihrer externen Effektprozessoren.

9. Buchsen EXT1 RETURN und EXT2 RETURN

Der von den RETURN-Buchsen empfangene Sound wird in den Masterbus gemischt. Verbinden Sie die Ausgänge ihrer externen Effektprozessoren mit diesen Eingängen.

10. BOOTH-OUT-Buchsen

Diese Ausgänge bieten das gleiche Audiosignal wie die MASTER-OUTBuchsen. Sie können den BOOTH-Knopf zum Einstellen der BOOTHOUT-Buchsen auf einen anderen Pegel als MASTER OUT verwenden. Es handelt sich um symmetrische 1/4-Zoll-TRS-Ausgangsklinkenbuchsen.

11. MASTER-OUT-(XLR)-Buchsen

An diesen Buchsen wird der Ton des Masterbusses ausgegeben.

12. MASTER-OUT-(TRS-Klinken-)Buchsen

An diesen Buchsen wird der Ton des Masterbusses ausgegeben. Es handelt sich um symmetrische 1/4-Zoll-TRS-Ausgangsklinkenbuchsen.

13. MASTER-OUT-Ausgangspegel-Wahlschalter

Hiermit wird der Pegel der MASTER-OUT-TRS-Klinkenbuchsen umgeschaltet. Bringen Sie ihn in die dem angeschlossenen Equipment entsprechende Stellung.

14. FireWire-Anschluss

Sie können das ZERO8 an Ihren Computer anschließen und als Audio/MIDI-Schnittstelle verwenden. Die beiden Anschlüsse arbeiten auf gleiche Weise. Der nicht an Ihrem Computer angeschlossenen Anschluss kann für Daisy-ChainVerbindungen verwendet werden.

15. DIGITAL OUT (koaxial)-Buchse

Dies ist ein S/PDIF-Digitalausgang. Er gibt das gleiche Audio aus wie die MASTER-Buchsen, aber in digitaler Form. Sie können dies an die Eingangsbuchse eines HeimDigitalaudiogeräts anschließen. Es ist eine RCA-Cinch-Koaxialbuchse.

16. MIDI IN-Anschluss

Dieser Anschluss empfängt MIDI-Meldungen. Empfangene MIDIMeldungen können über den FireWire-Anschluss zu Ihrem Computer gesendet werden.

17. MIDI OUT-Anschluss

Dieser Anschluß re-überträgt („through“) die vom Computer über den FireWire-Anschluss empfangenen MIDI-Meldungen. Er überträgt auch MIDI-Meldungen, die vom ZERO8 selber erzeugt werden.

Schließen Sie das mitgelieferte Netzkabel an diesem Anschluss an.

Schaltet die Stromversorgung ein/aus.

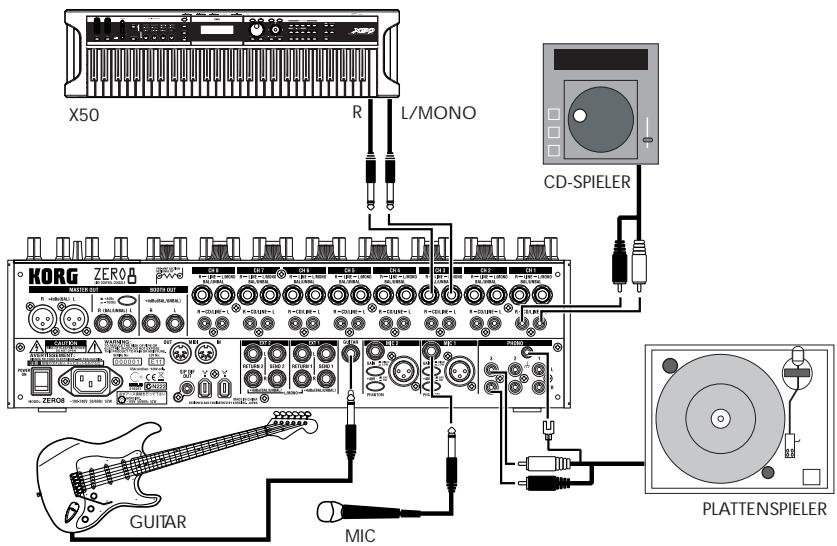

Anschlüsse und Bedienung Anschließen Ihrer Eingangsgeräte Verwenden Sie die geeigneten Bucxhsen für die anzuschließenden Geräte. Mikrofon: MIC-Buchsen (TRS-Klinkenbuchse oder symmetrische XLRBuchse) Gitarre: GUITAR-Buchse Sampler, Keyboard, usw.: LINE-Buchsen (symmetrische TRS-Eingangsklinkenbuchsen) CD-Player: CD/LINE-Buchsen (unsymmetrische RCA-Eingangsbuchsen) Plattenspieler: PHONO-Eingangsbuchsen und Masseklemme

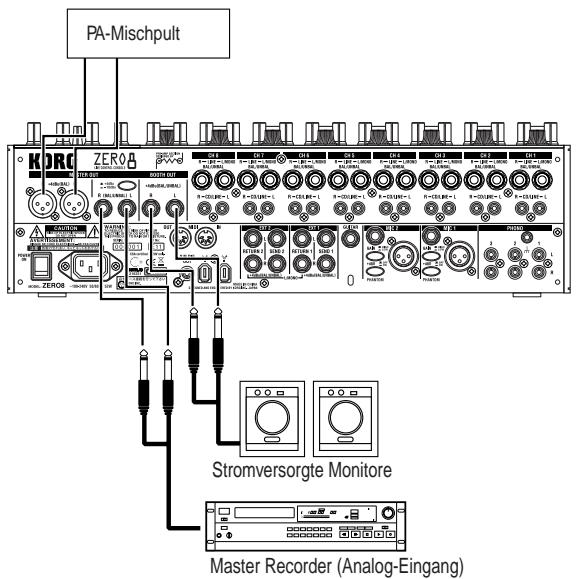

Vor dem Anschließen des Geräts müssen Sie den Strom ausschalten und das Netzkabel von der Netzsteckdose abziehen. Anschließen Ihrer Ausgangsgeräte PA-Mischpult

X50 L/MONO CD-SPIELER Stromversorgte Monitore GUITAR PLATTENSPIELER MIC Master Recorder (Analog-Eingang)

Einschalten des Geräts Beim Einschalten des ZERO8 müssen Sie folgende Reihenfolge beachten.

1. Stecken Sie das Netzkabel ein.

Schließen Sie das mitgelieferte Netzkabel am Netzeingang an.

2. Schalten Sie das an die Eingangsbuchsen angeschlossene externe Gerät ein.

3. Drehen Sie den MASTER-Lautstärkeregler des ZERO8

4. Schalten Sie den Netzschalter an der Rückseite des

5. Schalten Sie Ihren Monitor-Verstärker und den an den

MASTER-OUT-Buchsen angeschlossenen Verstärker ein. Ausschalten des Geräts

1. Drehen Sie den MASTER-Lautstärkeregler des ZERO8

2. Schalten Sie Ihren Monitor-Verstärker und den an den

MASTER-OUT-Buchsen angeschlossenen Verstärker aus.

3. Schalten Sie den Netzschalter an der Rückseite des

2. Verwendung des Mischpults

Wählen der Eingänge So weisen Sie einen Satz von Eingangsbuchsen zu einem spezifischen Mischpultkanal zu.

1. Wählen Sie mit dem INPUT-SELECTOR-Knopf auf der

Oberseite den gewünschten Eingang. Die Knöpfe aller Mischpultkanäle, für die Sie einen Audio-Eingang ausgewählt haben, leuchten orange. Knöpfe, die als MIDI-Controller fungieren, leuchten blau. PHONO 1, 2, 3 Wählen Sie den jeweiligen Sound der Geräte aus, die an den Buchsen PHONO 1, PHONO 2 bzw. PHONO 3 angeschlossen sind. MIC 1, 2 Wählen Sie den jeweiligen Sound der Geräte aus, die an den Buchsen MIC 1 bzw. MIC 2 angeschlossen sind. GUITAR Wählt den Sound des Gerätes aus, das an der Buchse GUITAR angeschlossen ist. LINE Wählt den Sound des Gerätes aus, das an den Buchsen LINE angeschlossen ist. CD/LINE Wählt den Sound des Gerätes aus, das an den Buchsen CD/LINE angeschlossen ist. FireWire AUDIO Für die Auswahl des Sounds vom mit dem FireWire-Anschluss verbundenen Computer. FireWire AUDIO + MIDI Für die Auswahl des Sounds des mit dem FireWire-Anschluss verbundenen Computers. In diesem Fall fungieren die Knöpfe SEND (EXT 1, EXT 2 und ZERO FX SEND) sowie der PAN-Knopf als MIDI-Controller. MIDI CONTROL Die Controller des Mischpultkanals arbeiten als MIDI-Controller. TIPP: Wenn Sie „FireWire AUDIO“ oder „FireWire AUDIO + MIDI“ gewählt haben, besteht der Output zum FireWireAnschluss im Vor-EQ-Signal der an den INPUT-(LINE-) Buchsen angeschlossenen Quelle.

Wenn Sie auf der SETTING-Seite Einstellungen in einer Weise vorgenommen haben, dass der Ausgang des angegebenen Kanals ein anderer als „PRE EQ“, „PRE FDR“ oder „POST FDR“ ist, haben jene Einstellungen Priorität.

3. Zum Aufheben dieser Einstellung drücken Sie einfach

eine leuchtende Taste erneut. Wenn ein Mischpultkanal nicht einem Kanal A oder B zugewiesen ist (d.h. wenn keine dieser LEDs leuchtet), wird der Sound vom Mischpultkanal zum Master-Bus gesendet, ohne durch den Crossfader zu laufen. Regelung der Eingangspegel Stellen Sie den GAIN-Knopf ein Master-Ausgang / Booth-Ausgang Der gemischte Sound wird von den MASTER-OUT-Buchsen und den BOOTH-OUT-Buchsen ausgegeben. Der gleiche gemischte Sound wird von beiden Sätzen von Buchsen ausgageben, aber Sie können den MASTER-VOL-Knopf und den BOOTHVOL-Knopf zum getrennten Einstellen unterschiedlicher Lautstärken verwenden. Stellen Sie den Knopf so ein, dass die Pegelanzeige auch dann nicht rot leuchtet, wenn am Eingang der Maximalpegel erreicht wird. TIPP: Wenn Sie einen Mic-Eingang verwenden und ein Mikrofon mit hohem Ausgang angeschlossen haben, stellen Sie den MIC-GAIN-Schalter auf LOW. Mischen von Sounds

1. Verwenden Sie den Fader an jedem Mischpultkanal zur

Einstellung seines Lautstärkepegels.

2. Verwenden Sie den PAN-Knopf an jedem Mischpultkanal zur Einstellung seiner Stereoposition.

Crossfader Sie können den Crossfader verwenden, um zwischen Songs zu überblenden, die Sie den Crossfader-Kanälen A und B zugewiesen haben. Durch Verwendung des Crossfaders können Sie DJ-Techniken ausführen, wie sofortiges Umschalten zwischen den Sounds zweier Kanäle oder glattes Überblenden dazwischen.

1. Für den Mischpultkanal, den Sie dem Crossfader-Kanal

A zuweisen wollen, drücken Sie die Taste A zum Einschalten (die LED leuchtet auf). Sie können die A-Taste für mehr als einen Mischpultkanal aktivieren, wenn gewünscht.

2. Für den Mischpultkanal, den Sie dem Crossfader-Kanal

B zuweisen wollen, drücken Sie die Taste B zum Einschalten (die LED leuchtet auf). Anpassen der Lautstärke

1. Verwenden Sie den MASTER-VOL-Knopf, um die Lautstärke an den MASTER-OUT-Buchsen einzustellen.

Stellen Sie die Lautstärke auf einen Pegel ein, bei dem der Pegelmesser nicht rot aufleuchtet.

2. Verwenden Sie den BOOTH-VOL-Knopf, um die Lautstärke an den BOOTH-OUT-Buchsen einzustellen.

3. Verwenden Sie den MONITOR-LEVEL-Knopf, um die

Lautstärke der Kopfhörer einzustellen. Mithören Schließen Sie einen Kopfhörer an die Kopfhörerbuchse an, so dass Sie dem gemischten Sound oder die Audionengänge überwachen können. CUE Diese Funktion erlaubt das Mithören des Spiels über Kopfhörer ohne Ausgabe von den MASTER-OUT-Buchsen. Zum Mithören des Sounds vom CUE-Bus über Kopfhörer drehen Sie den MONITOR-BAL-Knopf der Monitor-Sektion in Richtung CUE. In diesem Zustand können Sie einen Fader abgesenkt lassen, aber CUE einschalten und Ihre Kopfhörer verwenden, um den vom Equalizer angepassten Sound und den Kanaleffekt zu prüfen; wenn Sie denn den Sound nach Wunsch angepasst haben, heben Sie den Kanal-Fader an, um den Sound von den Master-Ausgängen auszugeben.

Mithören via CUE Durch Einschalten des CUE-Schalters eines Mischpultkanals können Sie dessen Vor-Fader-Sund zum CUE-Bus senden.

1. Schalten Sie die CUE-Taste des Mischpultkanals, der

überwacht werden soll, ein. 2. Verwenden Sie den MONITOR-BAL-Knopf zum Anpassen der Lautstärkebalance des Master-AusgabeSounds und des CUE-Bus-Sounds. Verwenden Sie den MONITOR-LEVEL-Knopf, um die Gesamtlautstärke einzustellen.

3. Durch Einschalten des SPLIT-Schalters können Sie das

CUE-Signal von der L-Seite des Monitors hören, und den Master-Ausgang von der R-Seite des Monitors. Wenn SPLIT eingeschaltet ist, ist der MONITOR-BAL-Knopf wirkungslos. Regelung der Effekt-Pegel. Wenn Sie externe Effektprozessoren verwenden, schließen Sie diese an die Buchsen EXT 1/2 SEND und EXT 1/2 RETURN an.

1. Verwenden Sie zum Justieren der Send-Pegel, die an den

SEND-Buchsen ausgegeben werden, die Knöpfe EXT 1 und EXT 2 SEND der jeweiligen Mischpultkanäle. Verwenden Sie zur Regelung der von den Buchsen RETURN 1 und RETURN 2 empfangenen Return-Pegel die Knöpfe EXT 1 und EXT 2 RETURN.

2. Verwenden Sie zur Anpassung des Send-Pegels an den

(eingebauten) Send-Effekt die ZERO-FX-SEND-Knöpfe der jeweiligen Mischpultkanäle. Verwenden Sie den ZERO-FX-SEND-RETURN-Knopf zur Regelung des Return-Pegels des Send-Effekts. TIPP: Die CUE-Tasten für die EXT1-, EXT2- und ZERO-FX-Returns speisen ihre jeweiligen Signale in den CUE-Bus ein, bevor es die Return-Pegel-Knöpfe passiert.

Stellen Sie den Return-Pegel auf Null und aktivieren Sie die CUE-Taste (leuchtend). Jetzt können Sie (auf CUE eingestellte) Kopfhörer verwenden, um den Return-Sound einzustellen. Stellen Sie, nachdem Sie den Sound wunschgemäß eingestellt haben, die ReturnPegel-Knöpfe EXT1, EXT2 oder ZERO FX höher, um das Signal an die Master-Ausgänge zu senden.

Verwendung des Equalizers zum Anpassen des Sounds

2. Verwenden Sie die EQ-Knöpfe zur Steuerung des Typs

des gewählten EQ. Stellen Sie die drei Bänder (HI/MID/LO) ein, um den gewünschten Ton zu erhalten. Mit dem MID-FREQ-Knopf wird die Mittenfrequenz der MID-Region eingestellt. Herkömmlich teilt ein Equalizer (EQ) den Sound in verschiedene Frequenzbereiche und erlaubt es, den tonalen Charakter des Sounds durch Anheben oder Absenken des Ausgangs jedes Bereichs zu formen. Bei moderneren Anweisungen kann der Equalizer als Effekt verwendet werden, mit Filter Sweeps und Isolatorfunktionen. Das ZERO8 bietet 11 verschiedene Typen von EQ.

1. Verwenden Sie den EQ-SELECTOR-Knopf zur Wahl

des Equalizertyps. EQ-Typ: Es gibt eine Reihe von EQ-Typen mit für verschiedene Stile geeigneten Frequenzgängen. Wählen Sie den für Ihre Anwendung geeigneten Typ.

B. BOOST C. HYPED D. ROUND-Q E. SLAMMING ISOLATOR-Typ: Dies ist ein -12dB/Okt Isolator. Er teilt den Eingangssound in Frequenzregionen und erhalbt es, den Sound jeder Region individuell abzuschneiden. Wenn Sie die Knöpfe aller Regionen ganz nach links stellen, verschwindet der Sound vollständig.

G. ZERO ISOLATOR WIDE DIVIDER

FILTER-Typ: Dies sind Filtertypen, bei denen HI ein LPF und LO ein HPF ist. Durch Drehen von HI nach unten (nach links) wird die Cutoff-Frequenz des LPF gesenkt. Durch Drehen von LO nach unten (nach links) wird die Cutoff-Frequenz angehoben. MID arbeitet als Peaking EQ.

Beim ZERO8 wird die Einstellung der Taktzahl (BPM, Beats per Minute) als Master-Clock für MIDI und für Effekte verwendet, die mit der Taktzahl synchronisiert sind. Der ZERO8 hat eine Auto-BPM-Funktion, die automatisch die BPM von einer Audio-Eingangsquelle erkennt. Sie können die Taktzahl auch manuell einstellen.

2. Drücken Sie auf dem LCD 1–8 oder die MASTER-Taste,

um die Quelle auszuwählen, deren Taktzahl Sie ermitteln möchten. Wenn Sie zwischen 1 und 8 auswählen, wird die Taktzahl aus dem Sound des entsprechenden Kanals ermittelt. Wenn Sie MASTER auswählen, wird die Taktzahl aus dem gemischten Sound aller Kanäle ermittelt. Manuelles Festlegen der Taktzahl (BPM)

1. Drücken Sie die BPM-Taste, um zur BPM-Seite zu gelangen.

3. Drücken Sie auf dem LCD die AUTO-BPM-Taste, um

AUTO BPM einzuschalten. Daraufhin startet die automatische Taktzahlermittlung.

2. Drehen Sie die Druckknöpfe 7 und 8 zur Einstellung der

gewünschten Taktzahl. Durch Drehen des Druckknopfes 8 können Sie die Feinabstimmung der Taktzahl in 0.01-Schritten vornehmen. Festlegen der Taktzahl (BPM) mit Tap-Tempo Drücken Sie die TAP-Taste mindestens dreimal zum Takt des Songs. Der Intervall, in dem Sie diese Taste drücken, wird berechnet und als TaktzahlWert festgelegt. Automatische Einstellung der Taktzahl (BPM) So können Sie den Auto-BMP-Counter zur Erkennung der Taktzahl eines eingegebenen Sonds verwenden

1. Drücken Sie die BPM-Taste, um auf die BPM-Seite zuzugreifen.

Falls die Taktzahl nicht korrekt ermittelt wird, können Sie AUTO BPM eingeschaltet lassen und die TAP-Taste im Taktschlag des Songs drükken. Damit wird die Taktzahl anhand Ihres manuell geklopften Takts automatisch ermittelt. Bei eingeschaltetem AUTO BPM wird die Taktzahl, auch wenn die Taktzahl des Audioeingangs sich ändert, weiterhin automatisch geregelt. TIPP: Durch Drücken der AUTO-BPM-Taste auf dem Panel können Sie die AUTO-BPM-Funktion ein- bzw. ausschalten, auch wenn die BPM-Seite gerade nicht angezeigt wird. TIPP: Bei Songs ohne eindeutigen Taktschlag kann die Taktzahl nicht korrekt ermittelt werden.

Das ZERO8 bietet drei selbständige Effektprozessoren, und zwar einen Channel-Effekt, der verwendet wird, indem er in einen Mischpultkanal eingefügt wird, einen Send-Effekt, der auf den Sound angewendet wird, der vom Send-Pegel-Knopf der einzelnen Mischpultkanäle gesendet wird, und einen Mastereffekt, der auf die Endstufe des Masterbusses gesetzt wird. Drücken Sie im ZERO-FX-Bereich die Taste CHANNEL, SEND oder MASTER, um auf die Einstellungsseiten für die jeweiligen Effekte zuzugreifen. Effekt-Typen Je nach dem, welches Effektprogramm ausgewählt wird, erscheint eine der folgenden fünf Effekteinstellungs-Seitentypen für die jeweiligen Effektprozessoren. 1: Touch-Effekt 1 (Acht-Balken-Typ) Dies ist eine Acht-Balken-Effektprogrammseite, die Sie durch Zeichnen im Sensorbereich im unteren Teil der Seite steuern können. „Zeichnen" Sie die Gain-Kurve für jedes Frequenzband des 8-BAND-EQs mit dem Finger. Channel-Effekt Der Channel-Effekt wird in einen Mischpultkanal eingefügt, wobei nur der Audioeingang des betreffenden Kanals bearbeitet wird. Drücken Sie zur Auswahl des Channel-Effekts die CHANNEL-Taste im ZERO-FX-Bereich, um auf die Channel-Effekt-Seite zuzugreifen. Sobald die Channel-Effekt-Seite angezeigt wird, können Sie den Kanal auswählen, an den der Effekt angelegt wird. TIPP: Welche Seite auf dem Display erscheint, hängt vom Effektprogramm ab. Send-Effekt Hierbei handelt es sich um einen Send/Return-Effektprozessor, der auf den Sound angewendet wird, der vom Send-Pegel-Knopf der einzelnen Mischpultkanäle gesendet wird. Drücken Sie zur Auswahl des Send-Effekts die SEND-Taste im ZERO-FXBereich, um auf die Send-Effekt-Seite zuzugreifen. 2: Touch-Effekt 2 (Filtertyp) Dies ist eine Filter-Effektprogrammseite, auf der Sie durch horizontales Verschieben des Fingers im Sensorbereich im unteren Teil der Seite die Cutoff-Frequenz steuern können. Die Resonanz können Sie durch Verschieben des Fingers entlang der Y-Achse steuern. TIPP: Welche Seite auf dem Display erscheint, hängt vom Effektprogramm ab. Master-Effekt Der Master-Effekt wird in der Endstufe auf den abgemischten Gesamtsound angewendet. Drücken Sie die MASTER-Taste im ZERO-FX-Bereich, um auf die MasterEffekt-Seite zuzugreifen und den Master-Effekt auszuwählen. TIPP: Welche Seite auf dem Display erscheint, hängt vom Effektprogramm ab.

3: Touch-Effekt 3 (Acht-Felder-Typ) Dies ist eine Acht-Felder-Effektprogrammseite, die Sie durch Drücken auf die im Sensorbereich im unteren Teil der Seite angezeigten acht Felder steuern können. Indem Sie auf die gewünschte Taktschlageinstellung des LOOP-DELAY-Effekts drücken, können Sie den Taktschlagwert der DelayZeit unmittelbar umschalten. Bedienung der Effekte Bedienung der Touch-Effekttypen Auf den Touch-Effektseiten 2–4 können Sie die HOLD-Taste aktivieren (LED leuchtet), um den aktuellen Status des Effekts beizubehalten. HOLD eingeschaltet (LED leuchtet): Hold wird für den Touch-Effekt aktiviert. Wenn Sie den Finger vom Touchpad nehmen, bleibt der Effekt in dem Zustand bestehen, als Sie das Feld zuletzt berührt haben. HOLD ausgeschaltet (LED leuchtet nicht): Hold wird für den Touch-Effekt deaktiviert. Wenn Sie den Finger vom Touchpad nehmen, ist der Effektsound völlig „trocken“. Bedienung der Knöpfe für die einzelnen Effekttypen 4: Touch-Effekt 4 (Touchpad-Typ) Dies ist eine Touchpad-Effektprogrammseite. Hier besteht die gesamte Seite aus einem Sensorfeld. Der X-Achse und der Y-Achse können hier verschiedene Effektparameter zugewiesen werden; damit können Sie mit einem einzigen Bedienungsschritt zwei Parameter gleichzeitig steuern.

1. Bei den Touch-Effekt-Typen 1–4 können Sie die Knöpfe

zur Durchführung der folgenden Bedienungsschritte verwenden. Knopf 1: Auswahl des Effektprogramms Knopf 4: Auswahl des Effektkanals bei Verwendung des Channel-Effekts Knöpfe 5–8 Bearbeitung der Effektparameter (welche Parameter bearbeitet werden können, hängt vom Effektprogramm ab)

2. Beim Knopfsteuerungseffekt-Typ 5 können Sie die

Knöpfe zur Durchführung der folgenden Bedienungsschritte verwenden. 5: Knopf-Steuerungseffekt Bei diesem Effektprogramm werden keine Touchpad-Funktionen verwendet. Hier können Sie durch Drehen des entsprechenden Knopfs bis zu sechs den Druckknöpfen zugewiesene Effektparameter steuern.

Knopf 1: Auswahl des Effektprogramms Knopf 2: Auswahl des Effektkanals bei Verwendung des Channel-Effekts Knöpfe 3–8 Bearbeitung der Effektparameter (welche Parameter bearbeitet werden können, hängt vom Effektprogramm ab) FireWire-Schnittstellenfunktionen Sie können das ZERO8 an Ihren Computer über ein FireWire-Kabel anschließen und als Audio/MIDI-Schnittstelle verwenden. Hinweis: Hinweis: Hinweis: Hinweis: Hinweis: Hinweis: Hinweis: Dieses Gerät liefert keinen Bus-Strom. Schließen Sie nicht gleichzeitig mehr als einen Computer an das ZERO8 an. Wenn Sie eine Host-Anwendung wie Sequenzer-Software verwenden, müssen Sie Audio- und MIDI-GeräteEinstellungen vornehmen. Näheres hierzu finden Sie in der Bedienungsanleitung der verwendeten Software. Jedes Eingang/Ausgang-Gerät kann mit nur einer Software-Anwendung verwendet werden. Multi-ClientBetrieb ist nicht unterstützt. Sie müssen das ZERO8 an Ihren Computer über ein FireWire-Kabel anschließen und die Stromversorgung einschalten, bevor Sie die Software starten. Trennen Sie nicht das FireWire-Kabel ab oder schalten das ZERO8 aus, während die Software läuft. Wenn Sie das ZERO8 mit Mac OS X verwenden, schalten Sie die Sleep-Einstellung und die EnergieverwaltungEinstellungen aus. Verwenden Sie die mitgelieferte CD-ROM zur Installation des „KORG FireWire Audio/MIDI driver (KORG FireWire Audio/MIDI Treiber)“ im verwendeten Computer. (☞ p.98)

1. FireWire-Audio-Schnittstelle

Sie können das ZERO8 als Audio-Schnittstelle verwenden. Dies erlaubt es, die Audio-Eingänge vom ZERO8 oder den gemischten Sound zu Ihrem Computer zu senden, und die Audio-Ausgänge von einer HostAnwendung auf Ihrem Computer zum ZERO8 zu senden. Ihr über FireWire verbundener Computer erkennt das ZERO8 als Audioschnittstelle, die maximal 16 eingehende und 16 ausgehende Audiostreams bietet. Begrenzungen für unterschiedliche Sampling-Raten Wenn das ZERO8 an Ihrem Computer angeschlossen ist, können Sie die Sampling-Rate vom Control Panel der Host-Anwendung oder des AudioTreibers ändern. Die verfügbare Anzahl von Effekten und Mischpultkanälen hängt von der gewählten Sampling-Rate ab.

44.1 kHz oder 48 kHz: Acht Stereokanäle + die internen Effekte (ZERO

FX CHANNEL, SEND und MASTER) 96 kHz: Acht Stereokanäle Hinweis: Hinweis: Beim 96-kHz-Betrieb stehen die internen Effekte (ZERO FX CHANNEL, SEND und MASTER) und der EQKanal für die Kanäle 5–8 nicht zur Verfügung. Auch die Buchsen EXT1 bzw. EXT2 RETURN können Sie dann nicht verwenden. Bei Verwendung des ZERO8 mit Mac OS X Je nach dem verwendeten System können Probleme wie Instabilität des Betriebssystems auftreten, wenn Sie die Samplingfrequenz umschalten. In diesem Fall können Sie wie unten beschrieben starten, so dass das ZERO8 mit einer festen Samplingfrequenz arbeitet. In diesem Fall können Sie nicht auf andere Samplingfrequenzen vom Computer umschalten.

44.1 kHz: Schalten Sie das Gerät ein, während Sie die

Mischpultkanal 1 Cue-Taste gedrückt halten. 48 kHz: Schalten Sie das Gerät ein, während Sie die Mischpultkanal 2 Cue-Taste gedrückt halten. 96 kHz: Schalten Sie das Gerät ein, während Sie die Mischpultkanal 3 Cue-Taste gedrückt halten. Im Dialogfeld Mac OS System Settings / Sound / Output bestätigen Sie, dass das ZERO8 aus der Liste der Tonausgabegeräte verschwunden ist, und schalten die Stromversorgung wieder ein. Je nach verwendetem Computertyp kann Starten des Computers bei bereits angeschlossenem ZERO8 instabilen Betrieb verursachen. In diesem Fall schließen Sie das ZERO8 nach dem Starten des Computers an.

Einsatz des ZERO8 mit der 192-kHzSampling-Rate Durch Starten des ZERO8 im speziellen 192-kHz-Audio-Modus können Sie es als hochwertige 24-Bit/192 kHz 8-in/8-out Audio-Schnittstelle verwenden. Hinweis: Bei Verwendung von Mac OS X wird die 192-kHzSampling-Rate nicht unterstützt. Starten im 192-kHz-Audio-Modus Wenn Sie im 192-kHz-Audio-Modus starten, können Sie nicht auf andere Sampling-Raten (44.1 kHz, 48 kHz, 96 kHz) umschalten. Wenn Sie auf eine andere SamplingRate umschalten wollen, müssen Sie die Stromversorgung ausschalten und dann erneut einschalten, um auf normale Weise zu starten. Begrenzungen im 192-kHz-Audio-Modus Die Spezifikationen sind bei Betrieb im speziellen 192-kHz-Modus wie folgt begrenzt.

• Anzahl der Kanäle: Vier Stereo-Kanäle (8-in/8-out)
• Kanal-EQ: Nicht verfügbar
• EXT 1 und EXT 2 SEND/RETURN: Nicht verfügbar
• Interne Effekte (CH, SEND und MASTER): Nicht verfügbar Controller-Betrieb im 192-kHz-Audio-Modus Kanal-Controller

Arbeitet normal MIDI-Controller

Arbeitet normal MIDI-Controller CH FADER Arbeitet normal MIDI-Controller Master-Controller Schalten Sie das Gerät ein, während Sie die SETUP-Taste gedrückt halten. Hinweis: EXT2 (SEND) Controller name CH1–4 CH5–8 INPUT SELECTOR Arbeitet normal Nicht verfügbar GAIN Arbeitet normal Nicht verfügbar EQ SELECTOR MIDI-Controller MIDI-Controller (transmits program change messages)

Nicht verfügbar EXT2 (RETURN) Nicht verfügbar

Nicht verfügbar ZERO FX (RETURN) Nicht verfügbar

ZERO FX (RETURN) CUE

Nicht verfügbar MONITOR BAL Arbeitet normal MONITOR LEVEL Arbeitet normal BOOTH Arbeitet normal MASTER Arbeitet normal

2. FireWire-MIDI-Schnittstelle

Ein MIDI-Gerät, das an die MIDI IN/OUT-Anschlüsse des ZERO8 angeschlossen ist, kann mit Ihrem Computer über den FireWire-Anschluss kommunizieren. Über MIDI

2. Verwenden Sie ein FireWire-Kabel zum Anschließen

des ZERO8 an Ihren Computer.

3. Stellen Sie sicher, dass Ihr Computer das ZERO8 erkannt hat.

4. Starten Sie Ihre Host-Anwendung.

MIDI steht für „Musical Instrument Digital Interface“ (Digitale Schnittstelle für Musikinstrumente) und ist ein weltweit verbreiteter Standard für den Austausch von leistungsbezogener Information zwischen elektronischen Musikinstrumenten und Computern. Hinweis: Informationen zur MIDI-Implementierungstabelle Im Benutzerhandbuch von MIDI-Geräten ist stets eine „MIDIImplementierungstabelle“ enthalten. Diese Tabelle erleichtert es, den Typ der MIDI-Meldungen zu bestimmen, die jedes Gerät ausgeben oder empfangen kann. Wenn Sie zwei MIDI-Geräte miteinander verwenden, können Sie ihre MIDI-Implementierungstabellen vergleichen, um zu sehen, ob die von einem Gerät ausgegeenen Meldungen von dem anderen Gerät erkannt werden. Die MIDI-Implementierungstabelle für dieses Gerät ist auf der CD-ROM vorhanden. Hinweis: Einzelheiten zur MIDI-Funktionalität sind in der MIDIImplementierung auf der mitgelieferten CD-ROM vorhanden. Hinweis: Verwenden Sie das ZERO8 als MIDIController. Neben der Funktion als Mischpult kann das ZERO8 auch als EchtzeitController verwendet werden, der MIDI-Meldungen zur Steuerung einer Anwendung auf Ihrem Computer oder einem externen MIDI-Gerät wie einem Synthesizer ausgibt. Anschließen an Ihren Computer

1. Installieren Sie den MIDI-Treiber.

Verwenden Sie die mitgelieferte CD-ROM zur Installation des „ KORG FireWire Audio/MIDI driver (KORG FireWire Audio/MIDI Treiber)“ im Ihrem Computer. (☞S.98) TIPP: Si vous utilisez un Macintosh, vous n’aurez pas besoin d’installer un pilote. Wenn Sie das ZERO8 an Ihren Computer über ein FireWire-Kabel anschließen, wird es als „3-in/3-out“ MIDI-Schnittstelle erkannt. Bei dieser Verbindung wird „ZERO 1“ zur Kommunikation zwischen dem ZERO8 und der mitgelieferten „ZERO Edit“ Editor-Software verwendet. „ZERO 2“ dient zum Austauschen von MIDI-Meldungen zwischen dem ZERO8 und Ihrer MIDI Host-Anwendung wie DAW. „ZERO 3“ fungiert als MIDI-Schniuttstelle zum Austausch von Meldungen mit einem externen MIDI-Gerät, das an die MIDI-Anschlüsse des ZERO8 angeschlossen ist. (☞S.90) Je nach DAW oder einer anderen verwendeten MIDIHost-Anwendung kann die Anwendung alle MIDI-Ports beim Starten zuweisen. Wenn Sie diesen Anwendungstyp zur gleichen Zeit wie den „ZERO Edit“-Editor für ZERO8 verwenden wollen, müssen Sie ZERO Edit zuerst starten und erlauben, den „ZERO 2“-MIDI-Port zu erkennen und zu verbinden. Dann starten Sie Ihre MIDI-Host-Anwendung, und Sie werden in der Lage sein, die Software ZERO Edit und ihre andere Anwendung gleichzeitig zu verwenden. Verwendung der Controller und der Mischpultkanäle als MIDIController

1. Drehen Sie den INPUT SELECTOR-Knopf auf MIDI.

Für den Mischpultkanal, den Sie als Controller verwenden werden, drehen Sie den SELECT-Knopf auf die MIDI-Position.

Sie die Knöpfe/Schalter des gewählten

Mischpultkanals bedienen, werden die MIDI-Steuermeldungen, die jedem Controller zugewiesen sind, übertragen. An diesem Punkt wird der an den LINE-Eingangsbuchsen des ausgewählten Mischpultkanals eingehende Ton an den Masterbus ausgegeben. Den Fader, den Equalizer und die Balance können Sie jedoch nicht justieren. Verwenden Sie den GAIN-Knopf zur Anpassung der Lautstärke.

3. Zur Änderung der den einzelnen Controllern zugewiesenen MIDI-Meldungen können Sie die eigens dafür

entwickelte Bearbeitungssoftware ZERO Edit (oder die System Setup>MAIN>CONTROL-Seite) verwenden. Verwendung der Druckknöpfe 1–8 und des Touchpads als MIDI-Controller Sie können die Druckknöpfe 1–8 und das Touchpad (LCD) als MIDIController verwenden. Die Zuweisungen für diese Controller können in den BANK-Tasten 1–4 gespeichert werden und durch Drücken einer der Tasten einfach wieder aufgerufen werden.

1. Drücken Sie, um zur MIDI-Control-Bank-Seite zu gelangen, die Taste BANK 1. Die BANK-1-Taste leuchtet

6. Ebenso wie bei BANK 1 können Sie auf die Seiten für

BANK 2–4 zugreifen und die MIDI-Meldungen übertragen, die den Controllern in jenen Bänken zugewiesen sind. FireWire-Audio-/MIDI-Liste der Gerätenamen MIDI-Gerät PortNr. MIDI IN MIDI OUT Remarks

ZERO 2 ZERO 2 Nur für MIDI-Controller

ZERO 3 ZERO 3 Für externe MIDI IN/OUT-Anschlüsse Hinweis: Je nach der verwendeten Anwendung kann die Anwendung ihren eigenen Port-Namen zeigen, anstelle den Namen vom ZERO8 zu erhalten. Audio-Gerät PortNr. Audio-Eingang Audio-Ausgang Entspricht der Eingangsbuchse Entsopricht der Ausgangsbuchse (werkseitige Einstellung *1)

2. Wenn Sie einen der Druckknöpfe 1–8 drehen, wird die

der entsprechenden Encoderfunktion zugewiesene MIDI-Meldung übertragen.

3. Wenn Sie einen der Druckknöpfe 1–8 drücken, wird die

der entsprechenden Schaltfunktion zugewiesene MIDIMeldung übertragen.

4. Wenn Sie das LCD (Touchpad) berühren, werden die

der Touch-, der X-Achsen- und der Y-Achsenfunktion zugewiesenen MIDI-Meldungen übertragen.

5. Zur Änderung dieser MIDI-Meldungen können Sie das

System-Setup oder die ZERO Edit-Software verwenden.

MIDI-Anschlüsse Um MIDI-Meldungen über die MIDI-Anschlüsse zu senden und zu empfangen, müssen Sie kommerziell erhältliche MIDI-Kabel zu verwenden. Verbinden Sie mit diesen Kabeln die MIDI-Anschlüsse am ZERO8 mit den MIDI-Anschlüssen Ihres externen MIDI-Geräts. MIDI IN-Anschluss: Dies empfängt MIDI-Meldungen von einem anderen MIDI-Gerät. Verbinden Sie ihn mit dem MIDI OUT-Anschluss Ihres externen Geräts. MIDI OUT-Anschluss: Dies gibt die MIDI-Meldungen vom ZERO8 aus. Verbinden Sie ihn mit dem MIDI IN-Anschluss Ihres externen Geräts. Hinweis: In manchen Fällen können Audio-Eingangsports Nummer 17 und Nummer 18 an Ihrem Computer einen PortNamen wie „ZERO INVALID AUDIO1, INVALID AUDIO2“ oder „INPUT17, INPUT18“ zeigen. Diese Audio-Eingangsports sind ungültig und können nicht verwendet werden. Hinweis: Je nach der verwendeten Anwendung kann die Anwendung ihren eigenen Port-Namen zeigen, anstelle den Namen vom ZERO8 zu erhalten. *1: Die Ausgangsorte für die Audioausgang-Ports können mit dem System-Setup oder der Anwendung ZERO Edit geändert werden.

System-Setup Hier können Sie die Kurveneinstellung für jeden der Fader des ZERO8 festlegen, und die MIDI-Befehle festlegen, die zu den verschiedenen Controllern zugewiesen werden.

Drücken Sie die SETUP-Taste, um zur Seite SETTING MAIN (Haupteinstellungsseite) zu gelangen. Hier können Sie verschiedene Einstellungen für das ZERO8 vornehmen. Speichern der Einstellungsparameter Wenn Sie die Einstellungsparameter ändern, blinkt die SETUP-Taste. Drücken Sie die SETUP-Taste, während sie blinkt oder gehen Sie auf eine andere als die SETTING-Seite, um die Einstellungsparameter im internen Speicher des ZERO8 zu sichern. Wenn Sie das Gerät ausschalten, während die SETUP-Taste blinkt, werden die in jenem Moment gemachten Änderungen nicht im internen Speicher gesichert.

2. Setup-Parameter-Richtlinie

Auswahl der Fader-Kurve

Hier können Sie die Fader-Kurven-Einstellung für die einzelnen KanalFader auswählen oder generieren. Sie können eine Auswahl unter verschiedenen vorinstallierten Kurven treffen oder die Positions- und Kurvenparameter bearbeiten, um ihre eigene Benutzer-Fader-Kurve zu generieren. 1: CHANNEL ...... [0...8, ALL] Wählen Sie den Kanal aus, dessen Fader-Kurve Sie einstellen möchten. Durch die Auswahl von „ALL" können Sie alle Kanäle auf dieselbe Fader-Kurve einstellen. 2: NUMBER (NUM:) ... [1...8] Wählen Sie eine der vorinstallierten Fader-Kurven aus. 3: POSITION ............. [0...127] Geben Sie die Position an, an der der Fader-Wert sein Maximum ereichen wird. 4: CURVE ............... [-64...+63] Legen Sie die Form der Fader-Kurve fest

Hier können Sie Fader-Kurven-Einstellungen für den Crossfader vornehmen. Sie können eine Wahl unter verschiedenen vorinstallierten Kurven treffen oder die Positions- und Kurvenparameter bearbeiten, um eigene Benutzer-Crossfader-Kurven zu generieren.

1: NUMBER (NUM:) ... [1...8] Wählen Sie eine der voreingestellten Crossfader-Kurven aus. 2: POSITION ............. [0...127] Geben Sie die Position an, an der der Crossfader-Wert sein Maximum ereichen wird. 3: CURVE ............... [-64...+63] Legen Sie die Form der CrossfaderKurve fest. 1: NEXT .................................... Führt zur Anzeige der folgenden Seite. 2: NO. ......................... [0...127] Zuweisung einer Steueränderungsmeldung an die einzelnen Druckknöpfe. 3: MIN ........................ [0...127] Festlegung des Steueränderungsmindestwerts für die einzelnen Druckknöpfe. Einstellung von MIDI-Steueränderungsmeldungen 4: MAX ....................... [0...127] Festlegung des maximalen Steueränderungswerts für die einzelnen Druckknöpfe.

5: PREV .................................... Hier können Sie MIDI-Controller-Einstellungen für den Fall der Verwendung der Druckknöpfe 1–8 als MIDI-Controller vornehmen. Drücken Sie auf der Einstellungshauptseite die CONTROLS-Taste auf dem LCD, um auf die CONTROLS-Seite zuzugreifen.

Legen Sie die MIDI-Steuermeldungen fest, die übertragen werden sollen, wenn Sie die Druckknöpfe 1–8 als Encoder drehen. Führt zur Anzeige der vorangehenden Seite. 6: MIDI CH .................. [1...16] Festlegung des MIDI-Kanals für die einzelnen Druckknöpfe. 7: BEHAVIOR ..... [ABS, REL] Festlegung des Funktionsmodus der einzelnen Druckknöpfe. ABS: Der Knopf funktioniert im AbsolutwertModus. REL: Der Knopf funktioniert im Relativwert(Sign-Bit-)Modus. Durch Drehen des Knopfs nach rechts (Erhöhung) werden Werte von 1, 2, 3 usw. bis 64 übertragen. Durch Drehen des Knopfs nach links (Verringerung) werden Werte von 65, 66, 67 usw. bis 127 übertragen. Hinweis: Vergewissern Sie sich, wenn Sie „REL“ (Relativwertmodus) auswählen, ob Ihre Software diesen Funktionstyp unterstützt.

SW A–D eine Note-on-Meldung mit der maximalen Geschwindigkeit übertragen. Wenn Sie den Schalter deaktivieren, wird eine Note-offMeldung übertragen. Hier können Sie die MIDI-Steuermeldungen bestimmen, die übertragen werden sollen, wenn Sie die Druckknöpfe 1–8 als Schalter drücken. 1: NEXT .................................... Führt zur Anzeige der folgenden Seite. 2: NO. ......................... [0...127] Zuweisung einer Steueränderungsmeldung oder einer Notennummer an den jeweiligen Schalter. 3: OFF VAL ................ [0...127] Sie können den Wert der Steueränderung festliegen, die übertragen wird, wenn jeder Schalter ausgeschaltet wird. Wenn Sie „NOTE“ als Typ ausgewählt haben, wird dies auf Note-aus festgelegt. 4: ON VAL ................. [0...127] Sie können den Wert der Steueränderung festlegen, die übertragen wird, wenn jeder Schalter eingeschaltet wird. Wenn Sie „NOTE“ als Typ ausgewählt haben, wird hiermit der Anschlagdynamik-Wert für Noteein festgelegt. 5: PREV .................................... Führt zur Anzeige der vorangehenden Seite. 6: MIDI CH .................. [1...16] Festlegung des MIDI-Kanals für die einzelnen Schalter.

7: TYPE ............... [CC, NOTE] Festlegung der MIDI-Meldung für jeden Schalter. CC: Wenn Sie den Schalter betätigen, wird eine MIDI-Steueränderungsmeldung übertragen. NOTE: Wenn Sie den Schalter betätigen, wird eine MIDI-Notenmeldung übertragen. Wenn Sie den Schalter aktivieren, wird 8: BEHAVIOR . [TOG, MOM] Festlegung des Funktionsmodus der einzelnen Schalter. TOG: Funktionsumschaltung. Bei jedem Drücken des Schalters wird er abwechselnd ein- oder ausgeschaltet. MOM: Zeitweilige Funktion. Der Schalter ist nur solange aktiviert, wie sie ihn gedrückt halten, und deaktiviert, wenn Sie ihn loslassen.

Hier können Sie die MIDI-Steuermeldungen festlegen, die gesendet werden, wenn Sie das Touchpad betätigen. Meldungen für die X-Achse, die Y-Achse und für Touch können Sie getrennt festlegen. 1: NEXT .................................... Führt zur Anzeige der folgenden Seite. 2: NO. ......................... [0...127] Zuweisung einer Steueränderungsmeldung an die einzelnen Controller. 3:MIN ......................... [0...127] Für X und Y legt dies den Minimalwert der Steueränderungsmeldung für jeden Controller fest. TOUCH legt den Steueränderungswert fest, der übertragen wird, wenn Aus eintritt. Wenn Sie „NOTE“ als Typ ausgewählt haben, wird dies auf Noteaus festgelegt. 4:MAX ........................ [0...127] Für X und Y legt dies den Maximalwert der Steueränderungsmeldung für jeden Controller fest. TOUCH legt den Steueränderungswert fest, der übertragen wird, wenn Aus eintritt. Wenn Sie „NOTE“ als Typ ausgewählt haben, wird hiermit der Anschlagdynamik-Wert für Note-ein festgelegt. 5: PREV .................................... FireWire-Audioausgang-Einstellungen

Hier können Sie festlegen, wie vom ZERO8 empfangene Audiosignale über FireWire gesandt werden. Sie können die Audioausgangsquellen auswählen, die über FireWire übertragen werden. Das ZERO8 kann bis zu 16 Eingangs- und 16 Ausgangsaudiokanäle handhaben. Für die 16 FireWireAudioausgänge können Sie acht Stereokanäle als Ausgangsquellen bestimmen. Führt zur Anzeige der vorangehenden Seite. 6: MIDI CH .................. [1...16] Festlegung des MIDI-Kanals des Touch Panels. Der MIDI-Kanal, den Sie hier festlegen, wird für die X-Achse, die YAchse und für Touch verwendet.

7: TYPE .............. [CC, NOTE]

(nur für TOUCH angezeigt) Festlegung der MIDI-Meldung für Touch. CC: Bei Berührung des Pads wird eine MIDI-Steueränderung gesendet. NOTE: Wenn Sie das Pad berühren, wird eine MIDI-Note-ein-Meldung gesendet. Wenn Sie das Panel berühren, wird eine Note-ein-Meldung mit der maximalen Geschwindigkeit übertragen. Wenn Sie das Panel loslassen, wird eine Note-ausMeldung übertragen. 8: BEHAVIOR . [TOG, MOM] (nur für TOUCH angezeigt)Festlegung des Funktionsmodus für Touch. TOG: Bei jeder Berührung des Pads wechseln eingeschalteter und ausgeschalter Zustand einander ab. MOM: Die Ein-Meldung wird übertragen, wenn Sie das Panel berühren, und die Aus-Meldung, wenn Sie es loslassen. 1: CH1...CH8 ........................... Wählen Sie aus den Stereokanälen 1–8 diejenigen für den vom FireWireAnschluss ausgesandten Ton aus. 2: SOURCE .............................. Wählen Sie die Quelle des über FireWire ausgesandten Tons aus. Auswahl des Vor-EQ-Sounds des ausgewählten Mischpultkanals. Auswahl des Vor-Fader-Sounds des ausgewählten Mischpultkanals. Auswahl des Nach-Fader-Sounds des ausgewählten Mischpultkanals. Auswahl des Sounds des EXT1-SENDBusses. Auswahl des Sounds des EXT2-SEND2Busses. Auswahl des Sounds des ZERO-FXSEND-Send-Busses. Auswahl des Sounds des EXT1RETURN-Busses. Auswahl des Sounds des EXT2RETURN-Busses. Auswahl des Sounds des ZERO-FXSEND-Returns. *PRE EQ: *PRE FDR: *POST FDR: SEND1: SEND2: FX SEND: RETURN1: RETURN2: FX RETURN:

BUS A: Auswahl des Sounds des Crossfaderkanals A. BUS B: Auswahl des Sounds des Crossfaderkanals B. MASTER: Auswahl des Sounds des Masterausgangs. LCD CALIBRATION Hier haben Sie die Möglichkeit, das Sensordisplay zu kalibrieren. Diesen Schritt sollten Sie durchführen, wenn Sie feststellen, dass die Elemente auf dem LCD nicht mehr dem normalerweise zur Auswahl der Elemente dienenden Bereich des Touch Panels entsprechend ausgerichtet sind. TIPP: Wenn unter INPUT SELECTOR der FireWire-Audioeingang ausgewählt ist, geben die mit einem Sternchen (*) gekennzeichneten Quellen den Sound des INPUT- (LINE-) Eingangs aus. Ansicht der EQ-Typen

Hier können Sie sich eine Liste der für die einzelnen Kanäle ausgewählten Equalizertypen ansehen. Auf dem LCD wird der Name des für die jeweiligen Kanäle ausgewählten EQ-Typ angezeigt.

1. Drücken Sie auf die obere linke Ecke des Sensordisplays. Wenn Ihre Berührung korrekt ermittelt wurde,

wird die Anzeige hervorgehoben.

2. Drücken Sie auf die untere rechte Ecke des Sensordisplays. Wenn Ihre Berührung korrekt ermittelt wurde,

wird die Anzeige hervorgehoben.

3. Drücken Sie die DONE-Taste.

Abstimmung des LCDs und Initialisierung der Einstellungen

Hier können Sie den LCD-Kontrast justieren und das Sensordisplay kalibrieren. Sie können das ZERO8 auch auf seine werkseitigen Voreinstellungen zurücksetzen.

LCD CONTRAST Hier können Sie den Kontrast des LCDs einstellen. Da das LCD je nach Ihrem Blickwinkel anders erscheint, sollten Sie diese Einstellung ggf. justieren. Bereich: Drehen Sie den [0–64]-Knopf nach links, um die Zeichen dunkler zu machen, oder nach rechts, um sie heller zu machen. FACTORY RESET Hierdurch werden die Einstellungen des ZERO8 auf ihren werkseitig eingestellten Zustand initialisiert.

1. Drücken Sie die FACTORY-RESET-Taste. In einem

Dialogfeld erscheint die Frage „ARE YOU SURE?“ (Sind Sie sicher).

2. Wenn Sie „YES“ drücken, werden die Einstellungen auf

ihren werkseitig eingestellten Zustand initialisiert. Der Vorgang wird abgebrochen, wenn Sie auf „NO“ drükken.

Installieren der Software Installieren Sie den KORG FireWire Audio/MIDI Treiber und die Software ZERO Edit von der mitgelieferten CD-ROM in dem Computer, an dem ZERO8 angeschlossen werden soll.

1. Installieren des Treibers und der

Editor-Software in Windows XP Hinweis: Inhalt der CD-ROM Die beigefügte CD-ROM enthält Folgendes:

• KORG FireWire Audio/MIDI Treiber
• ZERO Benutzerhandbuch (PDF)
• Software-Lizenzvereinbarung (RTF)
• MIDI-Implementierungstabelle (PDF)
• MIDI-Implementierung Bitte Folgendes vor der Verwendung beachten Urheberrechte für alle Software, die zu diesem Produkt gehört, sind Eigentum der Korg Corporation. Die Lizenzvereinbarung für die mit diesem Produkt mitgelieferte Software ist separat beigelegt. Sie müssen diese Lizenzvereinbarung vor der Installation der Software durchlesen. Mit der Installation der Software drücken Sie aus, dass Sie diese Lizenzvereinbarung akzeptieren. Voraussetzungen für den Betrieb der Software Windows XP Betriebssystem: Microsoft Windows XP Home Edition/Professional Service Pack 2 oder später Computer: FireWire-Port ist erforderlich CPU: Pentium3 800 MHz oder schneller Speicher: 256 MB oder mehr Mac OS X Betriebssystem: Mac OS X 10.3.9 oder höher Computer: FireWire-Port ist erforderlich CPU: PowerPC G3 800 MHz, PowerPC G4 733 MHz oder besser, oder ein Intel-Prozessor Speicher: 256 MB oder mehr Hinweis: Sie müssen Administratorrechte haben, um Software in Windows XP zu installieren oder zu deinstallieren. Einzelheiten erfahren Sie bei Ihrem Systemadministrator. Sie müssen das Installationsprogreamm für die ZERO4/ ZERO8-Anwendung zur Installation des KORG FireWire Audio/MIDI Treibers verwenden, bevor Sie das ZERO8 über FireWire an Ihren Computer anschließen können. ZERO4/ZERO8-Anwendungsinstaller Der ZERO4/ZERO8-Anwendungsinstaller installiert automatisch den KORG FireWire Audio/MIDI Treiber und die Software ZERO Edit in Ihrem Computer.

1. Legen Sie die beigefügte CD-ROM in das CD-ROMLaufwerk Ihres Computers ein.

Im Normalfall startet der „ZERO4/ZERO8 Application Installer (ZERO4/ZERO8-Awendungsinstaller)“ automatisch. Wenn aufgrund der Einstellungen Ihres Computers der Installer nicht automatisch startet, klicken Sie bitte doppelt auf „KorgSetup.exe“ auf der CD-ROM.

2. Entsprechend den Bildschirmanweisungen installieren

Sie den KORG FireWire Audio/MIDI Treiber und die Software ZERO Edit. Hinweis: Sie müssen den KORG FireWire Audio/MIDI-Treiber installieren, wenn Sie ZERO Edit über den FireWirePort installieren wollen.

3. Wenn die gesamte gewählte Software installiert ist, beenden Sie den Installer.

Einzelheiten zur Installation siehe folgenden Abschnitt „Installieren des KORG FireWire Audio/MIDI Treibers“.

Installieren des KORG FireWire Audio/MIDI Treibers

1. Installieren Sie den KORG FireWire Audio/MIDI Treiber entsprechend den Bildschirmanweisungen.

Während des Installationsvorgangs erscheint ein Dialogfeld, das angibt, dass „...has not passed Windows logo testins (...der Treiber nicht der Windows-Logo-Prüfung unterzogen wurde)“, um anzuzeigen, dass der Treiber keine digitale Signatur hat. Klicken Sie einfach auf [Continue (Installation fortsetzen)] zum Fortfahren. Hinweis: Wenn Sie die Installation nicht fertigstellen können, kann es sein, dass Ihr Computer so eingestellt ist, dass er Installation von Treibern ohne digitale Signatur blockiert. Prüfen Sie die Einstellungen Ihres Computers wie in „Zulassen der Installation von nichtsignierten Treibern“ beschrieben. 2. Entsprechend den Bildschirmanweisungen beim Installieren des KORG FireWire Audio/MIDI Treibers schließen Sie das FireWire-Kabel an und schalten das ZERO8 ein.

3. Wenn die Installation des KORG FireWire Audio/MIDI

Treibers fertiggestellt ist, beenden Sie den Installer. Wenn Sie gefragt werden, ob Sie neu starten wollen, wählen Sie [Yes (Ja)], um den Computer neu zu starten. Setup von ZERO Edit Näheres zum Setup und zur Verwendung von ZERO Edit siehe „ZERO Edit Bedienungsanleitung“. Zulassen der Installation von nichtsignierten Treibern Wenn Ihr Computer so eingestellt ist, dass die Installation von nicht signierten Treiber nicht zugelassen ist, können Sie den KORG FireWire Audio/ MIDI Treiber für Windows XP nicht installieren. Verfahren Sie wie folgt, um die Einstellung so zu ändern, dass der Treiber installiert werden kann.

1. Klicken Sie über die Taskleiste auf [Start] + [Control

Panel (Systemsteuerung)] zum Öffnen der Systemsteuerung.

2. In der Systemsteuerung doppelklicken Sie auf [System]

und klicken dann auf das Register [Hardware].

3. Im Bereich „Drivers (Treiber)“ klicken Sie auf [Driver

Signing (Treibersignatur)].

soll Windows vorgehen?)“ wählen Sie [Ignore (Ignorieren)] oder [Warn (Warnen)] und klicken dann auf [OK].

Falls erforderlich, können Sie diese Einstellung auf die vorherige Einstellung zurücksetzen, nachdem der KORG FireWire Audio/MIDITreiber installiert ist.

2. Installieren der Editor-Software in

Mac OS X Installieren der Software So starten Sie den ZERO Edit Installer und installieren die Software. TIPP: Das ZERO8 verwenden den Standard-MIDI-Treiber des MacOS, so dass Sie keinen MIDI-Treiber installieren müssen.

1. Legen Sie die beigefügte CD-ROM in das CD-ROMLaufwerk Ihres Computers ein.

2. Doppelklicken Sie auf den Software-Installer (.pgk)

zum Starten. Der Installer befindet sich in dem folgenden Ordner. „ZERO Edit“-Ordner + ZERO Edit for MacOS X.pkg

3. Entsprechend den Bildschirmanweisungen installieren

Sie die Software ZERO Edit.

4. Wenn die Software installiert ist, beenden Sie den

Installer. Setup von ZERO Edit Näheres zum Setup und zur Verwendung von ZERO Edit siehe „ZERO Edit Bedienungsanleitung“.

Gerät lässt sich nicht einschalten Zu starkes Rauschen oder Verzerrung

• Ist der GAIN-Knopf richtig eingestellt? Der Sound wird verzerrt, wenn der TRIM-Knopf zu hoch eingestellt ist, und es tritt zu starkes Rauschen auf, wenn er zu niedrig eingestellt ist. Zum Erhalten der besten Soundqualität müssen die GAIN-Knöüfe für die Buchsen GUITAR, MIC und INPUT 1-INPUT 4 so hoch wie möglich eingestellt werden, ohne dass der GAIN-Knopf rot leuchtet.

• Ist das Netzkabel an eine Steckdose angeschlossen?
• Ist der Netzschalter an der Rückseite eingeschaltet?

• Verwenden Sie einen Effekt? Manche der Effekte fügen beabsichtigt Rauschen oder Verzerrung hinzu. Prüfen Sie, ob Verzerrung oder Rauschen auftreten, wenn Sie keinen Effekt verwenden. Kein Ton
• Ist der ZERO8 eingeschaltet? Sind die angeschlossenen Geräte eingeschaltet?
• Sind die Kanal-Fader oder der MONITOR-LEVELKnopf heruntergedreht?
• Ist der Lautstärkepegel des Kanals heruntergedreht?
• Ist der SOLO/CUT-Schalter auf CUT gestellt?
• Ist der GAIN-Knopf auf den richtigen Pegel angehoben?
• Haben Sie nach dem Anschließen eines Geräts an die Eingangsbuchse dieses richtig zum Mischpultkanal zugewiesen? Verwenden Sie die INPUT-SELECTOR-Knöpfe zur Eingabe der gewünschten Quelle in jeden Mischpultkanal.

• Vergewissern Sie sich, dass Audiosignale eingehen. Verwenden Sie den Pegelmesser zur Bestätigung, dass Audio an jedem Mischpultkanal empfangen wird.

• Haben Sie möglicherweide eine MIDI-Controller-Einstellung als Eingabewahl gewählt? Verwenden Sie den INPUT-SELECTOR-Knopf zur Wahl einer Eingangsbuchse.

• Wenn der Klang beim Equalizer verzerrt ist, nehmen Sie folgende Justierung vor. Passen Sie den Wert von EQ an. Channel-Effekt wird nicht ausgeführt
• Haben Sie den Channel-Effekt Mischpultkanal zugewiesen? dem richtigen Überprüfen Sie den Kanal, dem Sie den Effekt zugewiesen haben. Send-Effekt wird nicht ausgeführt
• Ist der Send-Pegel für ZERO FX SEND auf 0 oder nahe 0 eingestellt? Erhöhen Sie den Send-Pegel.

• Ist der Return-Pegel für ZERO FX SEND auf 0 oder nahe 0 eingestellt? Erhöhen Sie den Return-Pegel. MIDI MIDI-Sequenzer synchronisiert nicht / MIDI-Steuerung arbeitet nicht

• Sind die MIDI-Kabel richtig angeschlossen?
• Kann ein MIDI-Kabel beschädigt sein?
• Sind die synchronisationsbezogenen Einstellungen Ihres externen MIDI-Sequenzers korrekt? Siehe Bedienungsanleitung des MIDI-Sequenzers. Steuerung über MIDI unmöglich
• Ist das die Steueränderung empfangene Gerät zum Empfang von MIDI-Kanälen 1–16 eingestellt? Crossfader oder MIDI-Controller arbeitet falsch, oder das Touch-panel arbeitet falsch oder überhaupt nicht
• Sie können das Problem möglicherweise lösen, indem Sie das System auf die werkseitigen Voreinstellungen zurücksetzen. Um das System auf die werkseitigen Vorgaben zurückzusetzen, halten Sie die folgenden Tasten gedrückt, um die Stromversorgung einzuschalten. Halten Sie die Mischpultkanal 7 Cue-Taste und die Mischpultkanal 8 Cue-Taste gedrückt, und schalten die Stromversorgung ein.

• Verwenden Sie ein anderes über USB angeschlossenes Peripheriegerät? Wenn Sie ein USB-Peripheriegerät wie eine externe USB-Festplatte anschließen, können Kommunikationsfehler bei der FireWire MIDIÜbertragung auftreten, oder es können Knister- oder Rauschstörungen bei Aufnahme oder Wiedergabe auftreten. In diesem Fall trennen Sie bitte unnötige Peripheriegeräte ab.

• Verwenden Sie ein drahtloses LAN? Wenn Sie ein drahtloses LAN verwenden, können Kommunikationsfehler bei der FireWire MIDI-Übertragung auftreten, oder es können Knister- oder Rauschstörungen bei Aufnahme oder Wiedergabe auftreten. In diesem Fall schalten Sie das drahtlose LAN aus, während Sie ZERO4/ZERO8 verwenden. In angeschlossenem Zustand werden Sie zum Installieren von Software oder einem Geräte-Treiber aufgefordert
• Unterstützt das Betriebssystem Ihres Computers das ZERO8? FireWire Treiberbezogene Probleme Der Computer erkennt das ZERO8 nicht Erfolgreiche Installation des KORG FireWire Audio/MIDI Treibers unmöglich

• Ist das FireWire-Kabel richtig angeschlossen?
• Es ist möglich, dass das Betriebssystem Ihres Computers instabil geworden ist. Schalten Sie Ihren Computer und das ZERO8 aus, und dann wieder ein. Ein Fehler tritt beim Abtrennen vom Computer auf
• Trennen Sie niemals das ZERO8 vom Computer ab, während die Host-Anwendung läuft. Starten von ZERO Edit oder Übertragen von MIDI ist manchmal nicht erfolgreich

Rauschen oder Knister-Geräusche bei Aufnahme oder Wiedergabe auf dem Computer

• Konnte ein anderes FireWire (IEEE1394) Gerät angeschlossen werden? Trennen Sie alle FireWire Geräte mit Ausnahme des ZERO8 von Ihrem Computer ab, wenn Sie die Installation ausführen. Wenn das ZERO8 an eine externe FireWire Festplatte angeschlossen ist, schließen Sie das ZERO8 direkt an den Anschluss FireWire (IEEE 1394-Anschluss, iLinkAnschluss, DV-Anschluss) am Computer selber an.

• Können andere Software-Programme oder residente Software (wie Antivirus-Software) laufen? Es kann unmöglich sein, die Installation erfolgreich auszuführen, wenn andere Programme laufen. Beenden Sie vor der Installation alle anderen Programme. Aufnahme/Wiedergabe von AUDIO oder MIDI nicht möglich. Kein Ton wird ausgegeben. Rauschen oder Klick/Knack-Geräusche werden bei Aufnahme oder Wiedergabe auf dem Computer hörbar

• Haben Sie das FireWire (IEEE 1394) Kabel nicht angeschlossen oder abgetrennt, oder das ZERO8 aus-/eingeschaltet, während die Software lief?

• Haben Sie mehr als eine ZERO4/ZERO8-Einheit, eine andere Audio-Schnittstelle oder andere Audio-Geräte an Ihrem Computer angeschlossen? Beenden Sie alle Software; schalten Sie dann das ZERO8 aus und wieder ein. Bei manchen Computermodellen kann Starten des Computers bei bereits angeschlossenem ZERO8 instabilen Betrieb verursachen. In diesem Fall starten Sie Ihren Computer vor dem Anschließen des ZERO8.

• Haben Sie den ZERO8 an einem FireWire (IEEE 1394) Repeater-Hub angeschlossen?

• Hat Ihr Computer auf Standby- (Suspend-) oder SleepModus geschaltet? Schließen Sie nur einen einzelnen ZERO8 an Ihren Computer an, und prüfen Sie, ob das Rauschen verschwindet. Je nach dem Computersystem kann Rauschen auftreten, wenn zahlreiche Audio-Geräte an Ihren Computer angeschlossen sind. Wenn das der Fall ist, schließen Sienur das ZERO8 an Ihren Computer an. Nach dem Zurückschalten auf normalen Betriebsmodus beenden Sie alle Software und schalten das ZERO8 aus und ein. Dann starten Sie die Software erneut.

• Verwenden Sie ein anderes FireWire (IEEE 1394) Gerät als das ZERO8?

• Ist der KORG FireWire Audio/MIDI Treiber richtig installiert? Um Audio/MIDI mit dem ZERO8 wiederzugeben, müssen Sie den KORG FireWire Audio/MIDI-Treiber installieren. Einzelheiten zur Installation siehe "Installieren des KORG FireWire Audio/MIDI Treibers" (☞S. 98).

• Laufen mehrere Software-Programme? Fehlermeldungen können erscheinen, wenn mehrere Software-Programme gleichzeitig laufen. In diesem Fall sollten Sie nicht verwendete Software beenden. In Windows wird beim Schließen des Fensters eines Programms nicht unbedingt das Programm beendet; wenn das Programm weiter in der Taskleiste erscheint, ist es weiterhin aktiv. Sie mössen jegliche unnötige in der Taskleiste erscheinende Programme beenden.

• Haben Sie die zu Verwenden gewünschten Eingabe/ Ausgabe-Geräte richtig festgelegt? Wenn das ZERO8 an eine externe FireWire Festplatte angeschlossen ist, schließen Sie das ZERO8 erneut direkt an den Anschluss FireWire (IEEE1394-Anschluss, iLink-Anschluss, DV-Anschluss) an Ihrem Computer an. Schalten Sie die Stromversorgung für alle FireWire Geräte mit Ausnahme des ZERO8 aus.

• haben Sie bei Verwendung des ZERO8 eine Aufgabe ausgeführt, bei der eine hohe Verarbeitungslast auftrat, wie zugriff auf CD-ROM-Laufwerk oder das Netzwerk? Das System arbeitet möglicherweise nicht richtig, wenn eine hohe Verarbeitungslast bei Verwendung des ZERO8 auftritt. Stoppen Sie die Aufnahme/Wiedergabe und setzen Sie dann die Aufnahme/Wiedergabe fort. Wenn weiterin richtige Aufnahme/Wiedergabe unmöglich ist, beenden Sie alle Software und schließen das ZERO8 neu an. Bei Verwendung von Windows können Sie das Problem möglicherweise lösen, indem Sie die Puffergröße in den Einstellungen für KORG FireWire Audio/MIDI Treiber ändern. Je nach der verwendeten Anwendung kann es erforderlich sein, Audio/MIDI-Geräte-Einstellungen vorzunehmen. Siehe Dokumentation der verwendeten Software, und legen Sie die geeigneten Audio/ MIDI-Geräte fest.

• MIDI RX BUSY Eine große Menge ankommender MIDI-Daten wird verarbeitet. Während diese Meldung erscheint, sind die Fader und Knöpfe zeitweise unbedienbar. Bitte warten Sie, bis diese Meldung verschwindet, bevor Sie den Betrieb fortsetzen.

• MIDI RX ERROR Mehr MIDI-Daten wurden in einer kurzen Zeit empfangen, als sich verarbeiten lassen. Bitte vermeiden Sie das Senden unnötiger MIDI-Daten.

• SYSTEM ERROR ??? Diese Meldung erscheint, wenn das ZERO8 eine Störung oder eine Fehlfunktion aufweist. Wenn diese Meldung erscheint, notieren Sie sich den Text ??? und wenden Sie sich an den Kundendienst.

Display: Stromversorgung: Leistungsaufnahme: Abmessungen: Gewicht: 160 x 104 Pixel, Druckempfindliches beleuchtetes LCD Wechselstrom, örtliche Spannung 52W 450mm (B)/371mm (T)/125mm (H) 7,3kg Wichtigste technische Daten INPUT (TRS) ➔ OUTPUT (MASTER) Frequenzgang: 10 Hz–20 kHz +1 dB, -2dB @ fs 44.1 kHz 10 Hz–21 kHz ±1 dB @ fs 48 kHz 10 Hz–40 kHz ±1 dB @ fs 96 kHz 15 Hz–50 kHz ±1 dB @ fs 192 kHz Signal-/Rauschabstand: 93 dB (Standard) @IHF-A Klirr + N: 0,02% (Standard) INPUT: +22 dBu @ GAIN = 0 dB A/D-Umwandlung: 24-Bit 64-fach Oversampling D/A-Umwandlung: 24-Bit 128-fach Oversampling Samplingfrequenz (fs): Intern 44,1 kHz, 48 kHz, 96 kHz, 192 kHz Analoge und digitale Eingabe/AusgabeSpezifikationen INPUT 1–8 (LINE, CD/LINE) Anschlüsse: Eingangsimpedanz: Nennpegel: Maximalpegel: Quellimpedanz:

Anschluss: Ausgangsimpedanz: Nennpegel: Maximalpegel: Lastimpedanz: Typ XLR-3-32 150 Ω +4 dBu +22 dBu besser als 10 kΩ

Anschluss: Ausgangsimpedanz: Nennpegel: Maximalpegel: Lastimpedanz: 1/4-Zoll-TRS-Klinkenbuchsen -(symmetrisch)150 Ω +4 dBu +22 dBu besser als 10 kΩ Anschlüsse: Eingangsimpedanz: Nennpegel: Maximalpegel: Quellimpedanz: 1/4-Zoll-TRS-Klinkenbuchsen (symmetrisch) L/ 150 Ω +4 dBu +22 dBu besser als 10 kΩ

Anschluss: Ausgangsimpedanz: Nennpegel: Maximalpegel: Lastimpedanz: 1/4-Zoll-TRS-Klinkenbuchsen -(symmetrisch)10 kΩ +4 dBu +22 dBu 600 Ω PHONES OUTPUT Anschluss: Ausgangsimpedanz: Maximalpegel: 1/4-Zoll-Stereo-Klinkenbuchse 100 Ω 80 mW + 80 mW @32 Ω

Anschluss: DIN 5-pol x2 Lieferumfang Netzkabel Bedienungsanleitung CD-ROM

• Änderungen des Designs und der technischen Daten ohne Vorankündigung bleiben vorbehalten.

WICHTIGER HINWEIS FÜR KUNDEN

Dieses Produkt wurde unter strenger Beachtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie dieses Produkt über das Internet, per Postversand und/oder mit telefonischer Bestellung gekauft haben, müssen Sie bestätigen, dass dieses Produkt für Ihr Wohngebiet ausgelegt ist. WARNUNG: Verwendung dieses Produkts in einem anderen Land als dem, für das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig lassen werden. Bitte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann. 4015-2 Yanokuchi, Inagi-city, Tokyo 206-0812 Japan 2007 KORG INC.
