BEDIENUNGSANLEITUNG I40M-HD KORG

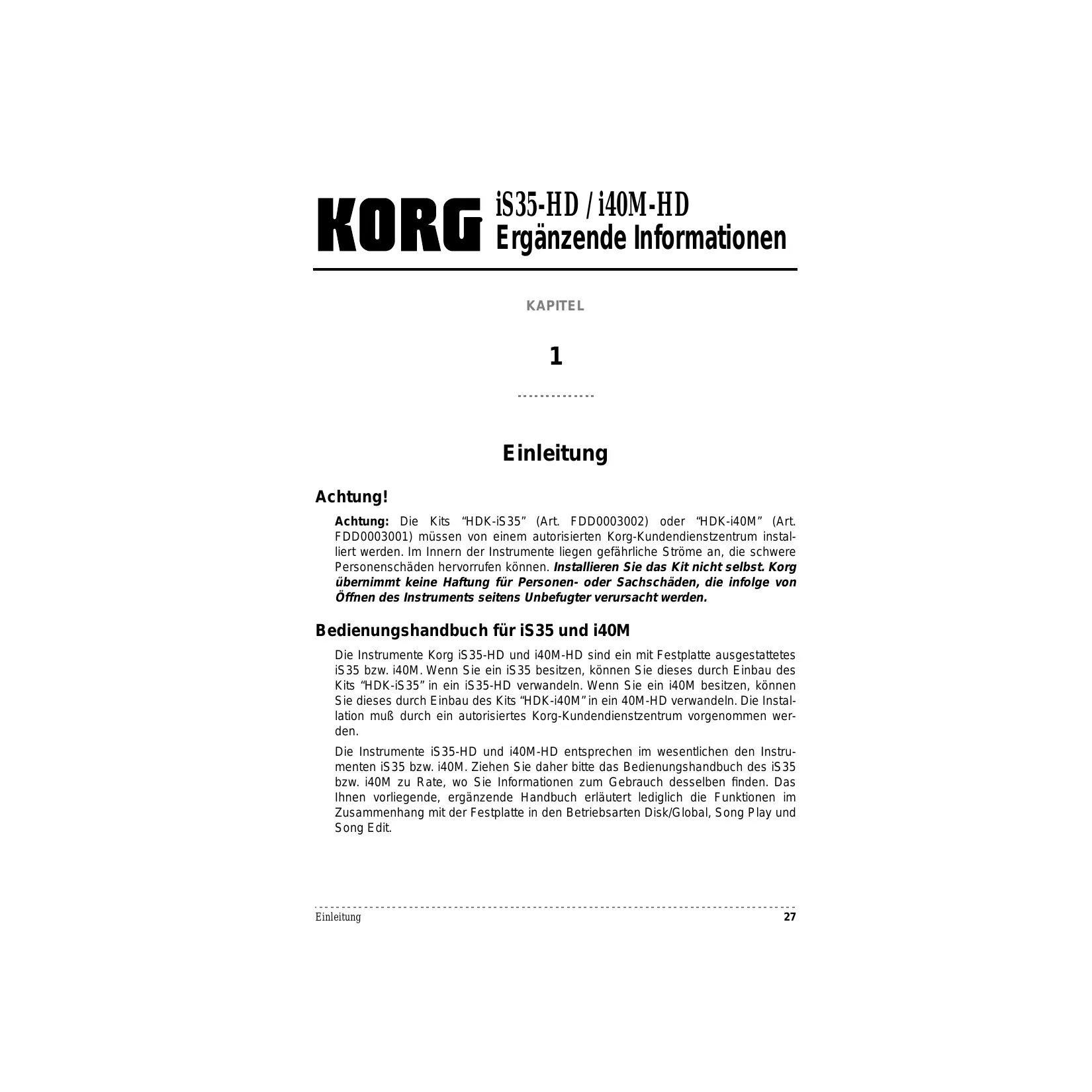

iS35-HD / i40M-HD Ergänzende Informationen KAPITEL

Einleitung Achtung! Achtung: Die Kits “HDK-iS35” (Art. FDD0003002) oder “HDK-i40M” (Art. FDD0003001) müssen von einem autorisierten Korg-Kundendienstzentrum installiert werden. Im Innern der Instrumente liegen gefährliche Ströme an, die schwere Personenschäden hervorrufen können. Installieren Sie das Kit nicht selbst. Korg übernimmt keine Haftung für Personen- oder Sachschäden, die infolge von Öffnen des Instruments seitens Unbefugter verursacht werden. Bedienungshandbuch für iS35 und i40M Die Instrumente Korg iS35-HD und i40M-HD sind ein mit Festplatte ausgestattetes iS35 bzw. i40M. Wenn Sie ein iS35 besitzen, können Sie dieses durch Einbau des Kits “HDK-iS35” in ein iS35-HD verwandeln. Wenn Sie ein i40M besitzen, können Sie dieses durch Einbau des Kits “HDK-i40M” in ein 40M-HD verwandeln. Die Installation muß durch ein autorisiertes Korg-Kundendienstzentrum vorgenommen werden. Die Instrumente iS35-HD und i40M-HD entsprechen im wesentlichen den Instrumenten iS35 bzw. i40M. Ziehen Sie daher bitte das Bedienungshandbuch des iS35 bzw. i40M zu Rate, wo Sie Informationen zum Gebrauch desselben finden. Das Ihnen vorliegende, ergänzende Handbuch erläutert lediglich die Funktionen im Zusammenhang mit der Festplatte in den Betriebsarten Disk/Global, Song Play und Song Edit. Einleitung

Struktur der Festplatte Die Festplatte des iS35-HD bzw. i40M-HD ist in verschiedene Partitionen untergliedert. Jede Partition bildet eine Festplatteneinheit für sich und jede Partition ist wieeine Diskette mit großem Speichervermögen zu betrachten, die genau soviel Daten wie eine Diskette aufnehmen kann (Midi-Dateien, Styles, Arrangements, Programme usw.). Wie bei einem MS-DOS® Computer, sind die Partitionen mit einem Buchstaben von C bis Z oder einer Nummervon 1 bis 9 gekennzeichnet. Die Anzahl der Partitionen wird von Korg bei der Produktion der Festplatte festgelegt. Jede Partition kann maximal 224 Dateien enthalten. Automatischer Stop der Festplatte Wenn die Festplatte nicht im Gebrauch ist, wird sie automatisch gestoppt. Sobald der Benutzer wieder eine Operation vornimmt, wird sie erneut gestartet und ist in wenigen Sekunden betriebsbereit. Anzeige der Songs in alphabetischer Reihenfolge Bei den vorhergehenden Versionen des Betriebssystems wurden die Songs in derselben Reihenfolge angezeigt, in der sie auf der Diskette gespeichert worden waren. Das Betriebssystem des iS35-HD bzw. i40M-HD ermöglicht es, die Songs in alphabetischer Reihenfolge erscheinen zu lassen und vereinfacht auf diese Weise das Auffinden eines bestimmten Songs auf der Festplatte. Auswahl des Song mit der numerischen Tastatur Bei dieser neuen Version des Betriebssystems kann der Song durch Eintippen der fortlaufenden Nummer selektiert werden, die beim Speichern automatisch vergeben und auf Seite 1 des Song Play Modus angezeigt wird. Siehe “Selektion der Songs mittels Eingabe der zugeteilten fortlaufenden Nummer” a pagina 32. Neue Disk-Funktionen Zur Vereinfachung der Dateienverwaltung auf der Festplatte wurden die Funktionen “Copy” (siehe “Dateien kopieren” a pagina 36) und “Format HD” (siehe “Formatierung der Festplatte” a pagina 38) eingeführt. Aktualisierung (Update) des Betriebssystems Das Betriebssystem des iS35-HD bzw. i40M-HD kann immer wieder aktualisiert werden, indem das neue System von der Diskette heruntergeladen wird. Das neue System können Sie auch aus dem Internet herunterladen. Besuchen Sie dazu die Web-Site www.korg.it.

Kapitel 1 Garantieauschluß Korg übernimmt keine Haftung beim Verlust von Daten infolge falscher Handhabung der Festplatte oder Störungen der Hardware. © 1999 Korg Italy. Alle Rechte vorbehalten Einleitung

Gebrauch der Festplatte Selektion des Speichermediums Im Disk/Global Modus

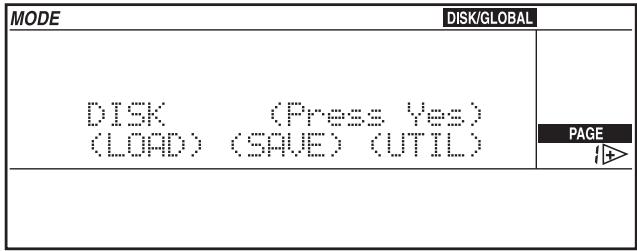

Drücken Sie DISK/GLOBAL, um den Disk/Global Modus aufzurufen. Links oben ist das jeweils selektierte Speichermedium angegeben: selektiertes Speichermedium HD-C (Press Yes) (LOAD) (SAVE) (UTIL)

Displayanzeige Speichermedium DISK Diskette HD-C … HD-Z, HD-1 … HD-9 Partition der Festplatte. Halten Sie den Taster DISK/GLOBAL oder TRK SELECT gedrückt und betätigen Sie die Taster TEMPO/VALUE (oder das RAD), um das gewünschte Speichermedium zu selektieren. Wenn der Taster TEMPO/VALUE gedrückt gehalten wird, laufen die Speichermedien rasch hintereinander über das Display. Im obigen Beispiel wurde die Partition C der Festplatte selektiert (diese Partition wird beim Einschalten des Instruments automatisch selektiert.).

Lassen Sie den Taster DISK/GLOBAL oder TRK SELECT wieder los. Nun können Sie die Funktionen Laden (LOAD) oder Speichern (SAVE) sowie die Utility-Funktionen (UTILITY) Formatierung (FORMAT) und Löschen von Dateien (DELETE) benutzen. Im Song Play Modus

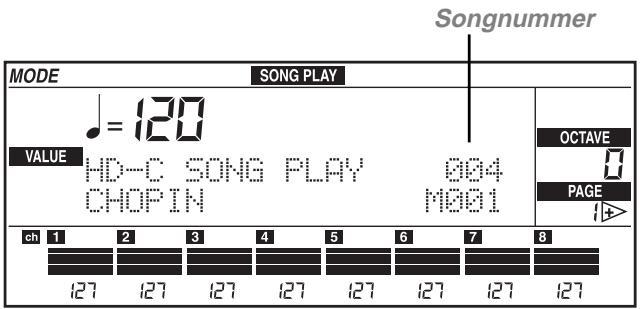

Drücken Sie SONG PLAY, um den Song Play Modus aufzurufen. Links oben ist das jeweils selektierte Speichermedium angegeben. selektiertes Speichermedium

Halten Sie den Taster SONG PLAY oder TRK SELECT gedrückt und betätigen Sie die Taster TEMPO/VALUE (oder das RAD), um das gewünschte Speichermedium zu selektieren. Wenn der Taster TEMPO/VALUE gedrückt gehalten wird, laufen die Speichermedien rasch hintereinander über das Display.

Lassen Sie den Taster SONG PLAY oder TRK SELECT wieder los.

Selektieren Sie den Song mit den Tastern der TEMPO/VALUE Sektion (oder mit dem RAD). Die Songs erscheinen in alphabetischer Reihenfolge. Links oben auf dem Display erscheint die fortlaufende Nummer, die dem Song zugeteilt wurde (siehe “Selektion der Songs mittels Eingabe der zugeteilten fortlaufenden Nummer” a pagina 32). Songnummer Gebrauch der Festplatte

Drücken Sie SONG EDIT, um den Song Edit Modus aufzurufen. Links oben ist das jeweils selektierte Speichermedium angegeben. selektiertes Speichermedium

Halten Sie den Taster SONG EDIT oder TRK SELECT gedrückt und betätigen Sie die Taster TEMPO/VALUE (oder das RAD), um das gewünschte Speichermedium zu selektieren. Wenn der Taster TEMPO/VALUE gedrückt gehalten wird, laufen die Speichermedien rasch hintereinander über das Display.

Lassen Sie den Taster SONG EDIT oder TRK SELECT wieder los.

Selektieren Sie den Song mit den Tastern der TEMPO/VALUE Sektion (oder mit dem RAD). Die Songs erscheinen in alphabetischer Reihenfolge. Selektion der Songs mittels Eingabe der zugeteilten fortlaufenden Nummer Im Song Play Modus ist es möglich, einen Song durch Eingabe seiner jeweiligen fortlaufenden Nummer zu selektieren (eine Nummer zwischen 000 und 999). Wenn ein Song auf Diskette oder Festplatte gespeichert wird, wird dem Song automatisch eine fortlaufenden Nummer vergeben. Wenn Sie z.B. erst den Song MICHELLE und anschließend den Song MYWAY, gefolgt von RAGTIME und schließlich CHOPIN speichern, werden diesen Songs die folgenden Nummern zugewiesen:

Wenn ein Song gelöscht wird, bleibt dessen fortlaufende Nummer frei. Bei Speicherung eines neuen Songs, nimmt dieser automatisch den freigewordenen Platz ein. Wenn Sie also beispielsweise den Song RAGTIME löschen und den Song PRELUDE speichern, ergibt sich folgende Reihenfolge:

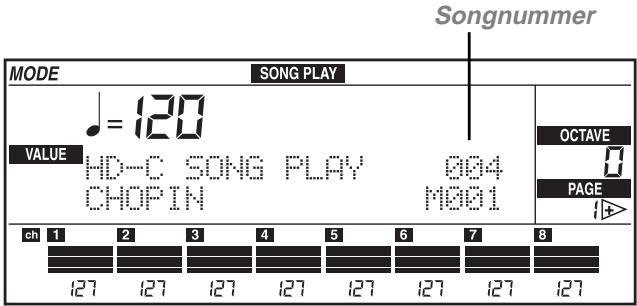

Anmerkung: Es ist nicht möglich, einem Song manuell eine bestimmte Nummer zuzuweisen. Die Nummer wird stets automatisch vergeben, wenn der Song auf der Diskette (oder Festplatte) gespeichert wird. Die Nummer des selektierten Songs erscheint auf dem Display und zwar auf Seite 1 des Song Play Modus: Songnummer Eingabe der Nummer beim iS35-HD Wenn Sie sich auf Seite 1 des Song Play Modus befinden, kann die ARRANGEMENT Sektion in eine numerische Tastatur verwandelt werden, um die Selektion der Songs vorzunehmen. Die dem Song zugewiesene Nummer ist stets dreistellig, und muß ggf. mit einer oder zwei vorangestellten Nullen eingegeben werden (z.B “9” wird als “009” eingetippt). Zum Eintippen der Nummer sind die Taster der ARRANGEMENT Sektion zu benutzen. Wenn Sie z.B. den Song Nummer 95 selektieren wollen, drücken Sie nachein- Gebrauch der Festplatte

ander 0 (A oder B), 9 (USER), 5. Zur Selektion des Songs Nummer 9, drücken Sie nacheinander 0 (A oder B), 0 (A oder B), 9 (USER).

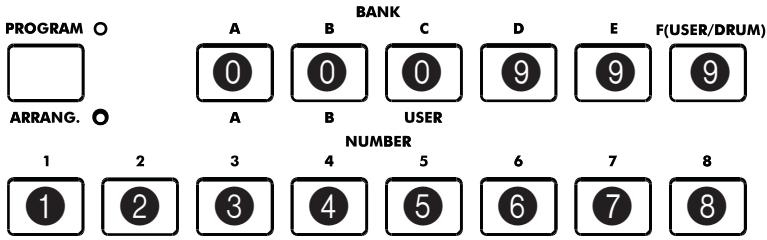

Eingabe der Nummer beim i40M-HD Wenn Sie sich auf Seite 1 des Song Play Modus befinden, kann die PROGRAM/ ARRANG Sektion in eine numerische Tastatur verwandelt werden, um die Selektion der Songs vorzunehmen. Die dem Song zugewiesene Nummer ist stets dreistellig, und muß ggf. mit einer oder zwei vorangestellten Nullen eingegeben werden (z.B “9” wird als “009” eingetippt). Zum Eintippen der Nummer ist der Taster PROGRAM/ ARRANG zu betätigen, so daß sich die ARRANG-LED einschaltet. Benutzen Sie dann die Taster der PROGRAM/ARRANG Sektion:

Kapitel 2 Taster Nummer

Drücken Sie den Taster PROGRAM/ARRANG, so daß sich die ARRANG-LED einschaltet.

Geben Sie die Song-Nummer ein. Wenn Sie z.B. den Song Nummer 95 selektieren wollen, geben Sie hintereinander 0 (A, B oder C), 9 (D, E oder F), 5 ein. Um den Song Nummer 9 zu selektieren, geben Sie hintereinander 0 (A, B oder C), 0 (A, B oder C), 9 (D, E oder F) ein. Gebrauch der Festplatte

Sonstige Funktionen Dateien kopieren Mit Hilfe der Funktion COPY FILE (abgekürzt CPY) können Sie eine Datei schnell von der Diskette in eine Sektion der Festplatte oder von einer Sektion der Festplatte in eine andere kopieren. Alle vom Instrument erkannten Dateiarten (Arrangements, Styles, Backing Sequences, Programme und Mididateien) können kopiert werden. Anmerkung: Es ist nicht möglich, Dateien innerhalb desselben Mediums (z.B. von der Partition HD-C in die Partition HD-C) zu kopieren.

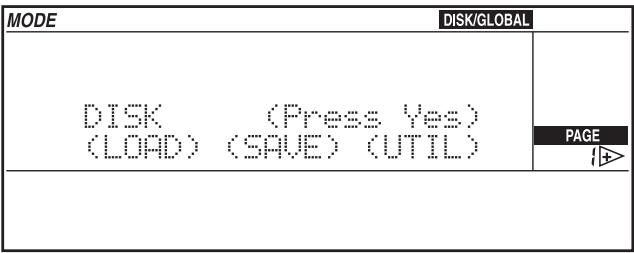

Drücken Sie DISK/GLOBAL, um den Disk/Global Modus aufzurufen.

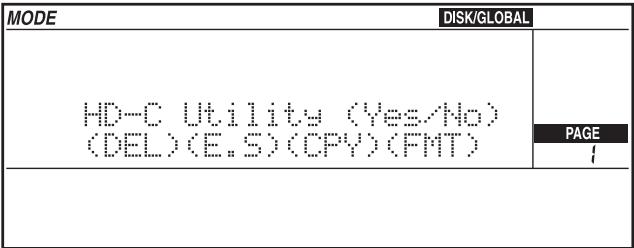

Bewegen Sie den Cursor auf UTIL (UTILITY) und drücken Sie dann ENTER/YES. Daraufhin erscheint die Utility Seite.

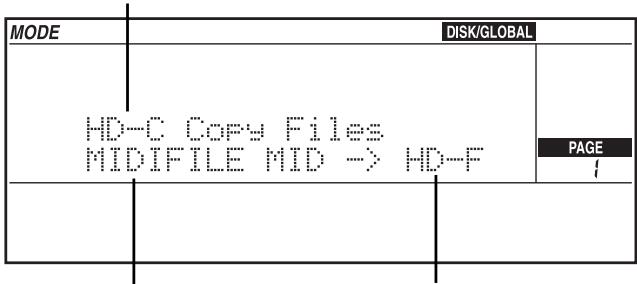

Bewegen Sie den Cursor auf CPY (COPY) und drücken Sie dann ENTER/YES. Ursprungsmedium zu kopierende Datei Zielmedium

Halten Sie den Taster DISK/GLOBAL oder TRK SELECT gedrückt und selektieren Sie dann mit den TEMPO/VALUE Tastern (oder mit dem RAD) das Medium (die Partition oder das Diskettenlaufwerk), aus dem die Datei kopiert werden soll. Der Name des Ursprungsmediums der Kopie erscheint links oben.

Bewegen Sie den Cursor auf den Namen des Zielmediums der Kopie in der zweiten Displayzeile und selektieren Sie dann das Zielmedium mit den TEMPO/VALUE Tastern (oder mit dem RAD). Sie können nun eines der folgenden drei Kopierverfahren wählen. A - Kopie einer einzelnen Datei Mit dieser Funktion können Sie eine einzelne Datei aus dem Ursprungsmedium ins Zielmedium kopieren.

Bewegen Sie den Cursor auf den Namen der zu kopierenden Datei.

Selektieren Sie die Datei mit den TEMPO/VALUE Tastern (oder mit dem RAD).

Drücken Sie ENTER/YES, um den Kopiervorgang zu starten. Anmerkung: Wenn im Zielmedium bereits eine Datei desselben Namens existiert, erscheint die Meldung “FILENAME.MID exists” (“Datei FILENAME.MID bereits vorhanden, wobei FILENAME der Name der zu kopierenden Datei ist). Drücken Sie ENTER/YES zur Bestätigung des Kopiervorgangs oder EXIT/NO zum Abbruch des Vorgangs. Der Datei wird die erste freie fortlaufende Nummer zugeteilt. B - Kopie aller MIDI-Dateien (Song, file .MID) Mit dieser Funktion können Sie alle auf der Diskette oder innerhalb einer Partition der Festplatte vorhandenen Mididateien kopieren.

Bewegen Sie den Cursor auf den Namen der zu kopierenden Datei.

Halten Sie den Taster [UP/+] gedrückt, um die Songliste bis ans Ende zu durchlaufen. Die vorletzte Position der Liste ist die Option “MIDI Files”. Selektieren Sie diese Option. Sonstige Funktionen

Drücken Sie ENTER/YES, um den Kopiervorgang zu starten. Anmerkung: Das Kopieren aller Mididateien vereinigt die Dateien des Ursprungsmediums mit denen des Zielmediums. Wenn das Ursprungsmedium Dateien enthält, die auch im Zielmedium vorhanden sind, werden diese gelöscht und durch die Dateien des Ursprungsmediums ersetzt. Wenn beispielsweise die Datei namens “MICHELLE.MID” sowohl im Usprungs- als auch im Zielmedium existiert, wird die Datei im Zielmedium durch die des Ursprungsmediums gelöscht und ersetzt. Die Kopierfunktion sucht aus den fortlaufenden Nummern die ersten freien Nummern heraus und weist diese den Dateien zu. Den übrigen Dateien werden die fortlaufenden Nummern am Ende der Zahlenreihe vergeben. Die fortlaufende Nummer, die den Songs im Zielmedium zugewiesen wird, könnte deshalb anders lauten als die, die sie im Ursprungsmedium hatten. Siehe “Selektion der Songs mittels Eingabe der zugeteilten fortlaufenden Nummer” a pagina 32. C - Kopie aller Dateien Mit dieser Funktion können Sie alle auf der Diskette oder in einer Partition der Festplatte enthaltenen Dateien (Arrangements, Styles, Backing Sequences, Programme, Mididateien) kopieren.

Bewegen Sie den Cursor auf den Namen der zu kopierenden Datei.

Halten Sie den Taster [UP/+] gedrückt, um die Liste der Songs bis ans Ende zu durchlaufen. Die letzte Position der Liste ist die Option “All Files”. Selektieren Sie diese Option.

Drücken Sie ENTER/YES, um den Kopiervorgang zu starten. Anmerkung: Das Kopieren aller Dateien vereinigt die Dateien des Ursprungsmediums mit denen des Zielmediums. Wenn das Ursprungsmedium Dateien enthält, die auch im Zielmedium vorhanden sind, werden diese gelöscht und durch die Dateien des Ursprungsmediums ersetzt. Bei den Mididateien (Song, file .MID) sucht die Kopierfunktion aus den fortlaufenden Nummern die ersten freien Nummern heraus und weist diese den Dateien zu. Den übrigen Dateien werden die fortlaufenden Nummern am Ende der Zahlenreihe vergeben. Die fortlaufende Nummer, die den Songs im Zielmedium zugewiesen wird, könnte deshalb anders lauten als die, die sie im Ursprungsmedium hatten. Formatierung der Festplatte Zur Formatierung der Disketten gehen Sie bitte gemäß den Anleitungen im Handbuch vor. Das Formatierverfahren für die Festplatte wird in diesem Abschnitt beschrieben. Nach Installation der Kits “HDK-iS35” oder “HDK-i40M” ist jede Partition der Festplatte einzeln zu formatieren. Beim Formatieren wird nicht die gesamte Festplatte, sondern nur die jeweils selektierte Partition gelöscht.

Drücken Sie DISK/GLOBAL, um den Disk/Global Modus aufzurufen.

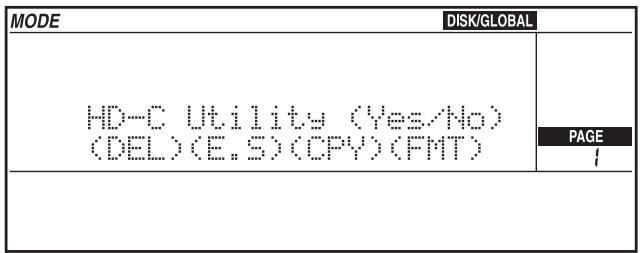

Bewegen Sie den Cursor auf UTIL (UTILITY) und drücken Sie ENTER/YES. Daraufhin erscheint die Utility-Seite.

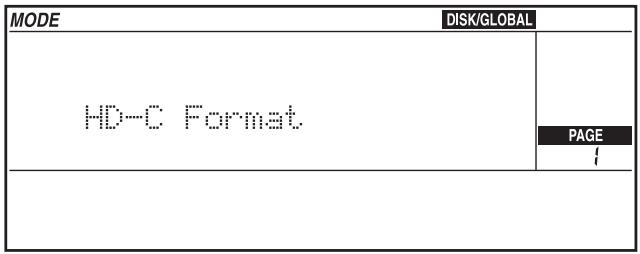

Bewegen Sie den Cursor auf FMT (FORMAT) und drücken Sie ENTER/YES. Daraufhin erscheint die Format-Seite.

Selektieren Sie eine Partition der Festplatte wie in Abschnitt “Selektion des Speichermediums” a pagina 30 erläutert wird.

Drücken Sie ENTER/YES, um den Formatiervorgang zu starten. Wenn die gewählte Partition bereits formatiert ist, erscheint eine der folgenden Meldungen: “Already formatted. Continue?” (Bereits formatiert. Weiter?), oder “Disk contains xx files. Continue?” (Festplatte enthält xx Dateien. Weiter?). Achtung: Beim Formatieren werden alle in der jeweiligen Partition enthaltenen Daten gelöscht! Drücken Sie EXIT/NO, wenn Sie den Vorgang abbrechen möchten.

Drücken Sie ENTER/YES zur Bestätigung des Formatiervorgangs. Sonstige Funktionen
