BEDIENUNGSANLEITUNG KH 3236 DETECTEUR MULTIFONCTIONS 5 EN 1 AVEC LASER KOMPERNASS

ID-Nr.: KH3236-10/06-V3

STUD AC WIRE METAL R40 R41

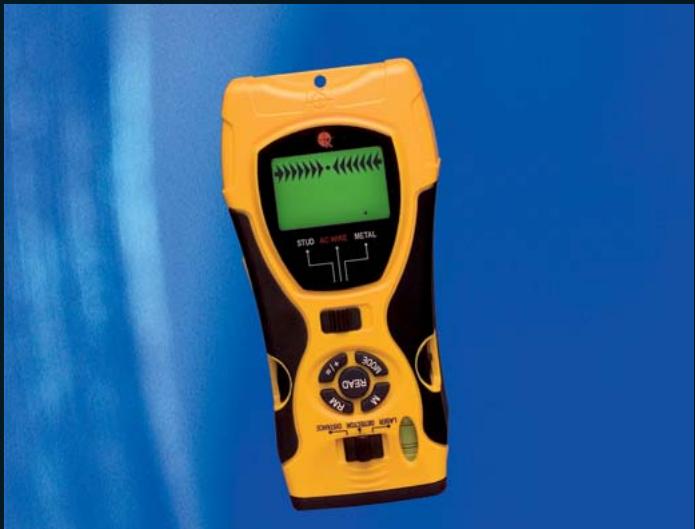

5 in 1 Multimessdetektor mit Laser KH 3236

Bedienungsanleitung

KH3236_W_5_in_1.qxd 31.01.2007 15:47 Uhr Seite 3

Inhaltsverzeichnis	Seite
Bestimmungsgemäßer Gebrauch	4
Sicherheitshinweise	4
Technische Daten	6
Gerätebeschreibung	6
Lieferumfang	7
Auspacken	7
Batterie einlegen	7
Messen von Entfernungen	8
Messen von Flächen	11
Messen von Volumen	12
Aufspüren von verdeckten Objekten	13
Lasermarkierung	15
Batterieanzeige	17
Aufbewahrung und Reinigung	17
Entsorgen	17
Importeur	18
Service	18

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und heben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

5 in 1 Multimessdetektor mit Laser KH 3236

Bestimmungsgemäßer Gebrauch

Der Multimessdetektor mit Laser ist zur Ortung von elektrischen Leitungen, von Metall- und Holzobjekten, zum Projizieren von Laserlinien, zum Berechnen von Flächen und Volumina, sowie zum Messen von Entfernungen konzipiert. Dieses Gerät ist nur für private Zwecke bestimmt. Gebrauchen Sie es nicht gewerblich.

Sicherheitshinweise ⚠️

• Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in feuchter oder nasser Umgebung.
• Benützen Sie das Gerät nicht an Orten, wo Feuergefahr oder Explosionsgefahr besteht, z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie z.B. Vasen auf das Gerät.
• Stellen Sie keine offenen Brandquellen, wie z.B. Kerzen auf das Gerät.
• Halten Sie das Gerät von Kindern fern und bewahren Sie es außer Reichweite von Kindern auf.
• Gehen Sie vorsichtig mit den Haltenadeln um. Diese sind sehr spitz und können Verletzungen hervorrufen.

Das Gerät enthält einen Klasse 2 Laser. Richten Sie den Laser nie auf Personen oder Tiere. Schauen Sie nie direkt in den Laser. Der Laser kann Augenschäden hervorrufen.

D

4

• Richten Sie den Laserstrahl nicht auf stark reflektierende Materialien. Gefahr durch reflektierendes Licht.
• Verwenden Sie das Gerät nicht, um Wechselspannung in freiliegenden bzw. nicht isolierten Leitungen festzustellen.
• Verwenden Sie das Gerät nicht als Ersatz für ein Voltmeter.

Das Gerät erkennt nicht immer alle Rohre und Leitungen. Folgende Bedingungen können ungenaue Ergebnisse verursachen:

• sehr dicke Wände
• schwache Batterien
• tiefliegende Leitungen oder Rohre
• abgeschirmte Kabel
• dicke Wände mit dünnen Rohren oder Leitungen
• mit Metall verkleidete Wände

• sehr feuchte Bedingungen

• Mit diesem Gerät lassen sich keine Leitungen in Stromkreisen feststellen,

• die von der Netzspannungsversorgung isoliert sind.
• die von Gleichstrom durchflossen werden.
• die für Computer- oder Telekommunikationssysteme genutzt werden.

- Mit diesem Gerät lassen sich keine Rohre aus Plastik o.ä. feststellen, nur Rohre aus Metall.

- Für Schäden durch Manipulation an der Lasereinrichtung, sowie am Ultraschallsender/-empfänger und bei Nichtbefolgen der Sicherheitshinweise wird keine Haftung übernommen.

Technische Daten

Entfernungsmesser mittels Ultraschall

Aufspüren von: Stromleitungen, Metall, Holz

Laserklasse: 2

Pmax: <1mW

Spannungsversorgung: 9V Blockbatterie

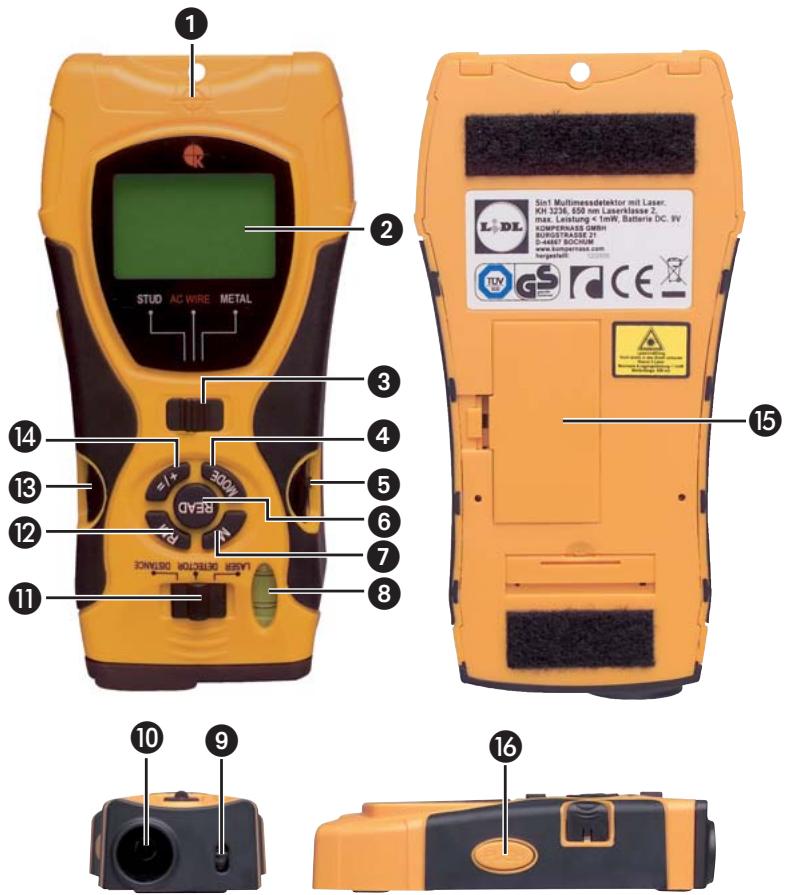

Gerätebeschreibung

① Messpunkt
② Display
③ Materialschalter (STUD/AC WIRE/METAL)
④ Taste MODE
⑤ Taste Haltenadel
⑥ Taste READ
⑦ Taste M (Memory)
⑧ Libelle
9 Laser
⑩ Ultraschallsender/-empfänger
11 Funktionsschalter (Laser/Detector/Distance)
⑫ Taste RM (Read Memory)
⑬ Taste Haltenadel
⑭ Taste +/=
15 Batteriefach
16 Taste PUSH

D

6

Lieferumfang

• 5 in 1 Multimessdetektor mit Laser
• 9V Blockbatterie
  • Bedienungsanleitung

Auspacken

Entnehmen Sie den Multimessdetektor aus der Verpackung. Entfernen Sie alle Transportsicherungen und Verpackungsmaterialien. Entfernen Sie die Schutzfolie vom Display ②.

Batterie einlegen

1. Öffnen Sie das Batteriefach ^15 auf der Rückseite des Multimessdetektors.
2. Stecken Sie die 9V-Blockbatterie auf die Kontakte. Achten Sie auf die richtige Polung.
3. Legen Sie das Band zum Herausholen der Batterie unter die 9V-Blockbatterie und drücken Sie sie in das Batteriefach 15.
   ⚠️ Achtung: Achten Sie darauf, dass die Kabel nicht eingeklemmt werden. Das führt zu irreparablen Schäden am Gerät.
4. Schließen Sie das Batteriefach 15. Der Batteriefachdeckel muss hörbar einrasten.

Messen von Entfernungen

1. Schieben Sie den Funktionsschalter ⑪ auf „Distance“. Das Display ② schaltet sich an.

Um zwischen den metrischen und angloamerikanischen Maßeinheiten zu wechseln, drücken Sie die Tasten READ ⑥ und MODE ④ gleichzeitig, bis zwei Signaltöne ertönen. Wenn Sie die Tasten lösen, wechseln die Maßeinheiten.

① Hinweis: Die Messung startet am Messpunkt ①!

Befindet sich die Messung außerhalb des Messbereiches, erscheint im Display „Err“ oder eine unlogische Zahl. Der Messbereich liegt zwischen 0,6 m (2') und 16 m (53').

1. Halten Sie das Gerät waagerecht vor die Wand, zu der Sie die Entfernung messen wollen. Der Ultraschallsender/-empfänger 10 muss im rechten Winkel auf die Wand zeigen. Benutzen Sie hierfür die Wasserwaage: Die Blase in der Libelle 8 muss zwischen den Markierungsstrichen stehen (siehe Abb.1).

2. Drücken Sie die Taste READ ⑥. Im Display ② erscheint die gemessene Entfernung. Wenn Sie die Taste READ ⑥ gedrückt halten und das Gerät langsam weiter über die zu messende Fläche bewegen, misst das Gerät kontinuierlich die Entfernungen. Diese werden auf dem Display ② angezeigt.

Beachten Sie folgende Abbildungen:

D

8

MIN. 0,6 m MAX. 16 m 90° A#1-4

Abb. 1

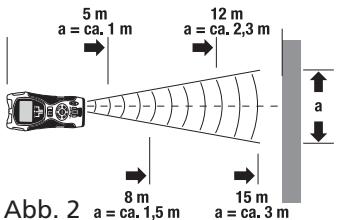

5 m a = ca. 1 m 12 m a = ca. 2,3 m a 8 m a = ca. 1,5 m 15 m a = ca. 3 m Abb. 2

Je weiter Sie von der Wand entfernt stehen, umso breiter ist die Fläche (a) die der Multimessdetektor mittels Ultraschall misst (Abb. 2). Beachten Sie daher, dass der Multimessdetektor immer auf eine ebene Fläche im rechten Winkel gerichtet ist (Abb. 1 und 3). Bitte beachten Sie, dass sich keine Gegenstände im Messbereich befinden.

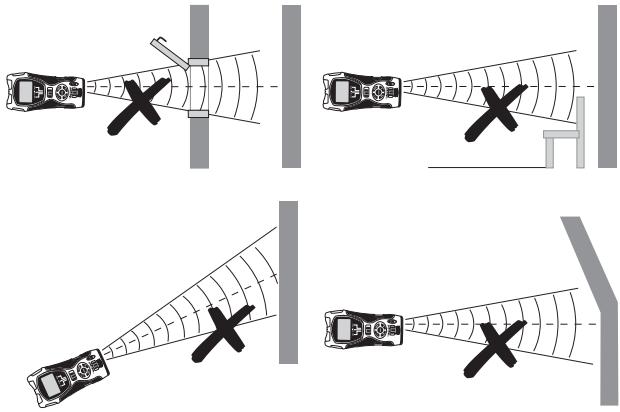

Falsch!

Während den Messungen leuchtet die

Displaybeleuchtung. Wird ca. 15 Sekunden keine Taste gedrückt erlischt die Beleuchtung. Nach weiteren ca. 15

Sekunden erlischt die Anzeige. Drücken Sie die Taste

READ 6, um die Anzeige und die Beleuchtung wieder zu aktivieren.

① Hinweis: Ungenaue Messergebnisse entstehen durch zu schwache Batterien. Ist die Batterie zu schwach, erscheint das Batterie-Symbol auf dem Display.

Entfernungen addieren

Sie können gemessene Entfernungen addieren:

1. Messen Sie die erste Entfernung wie beschrieben.
2. Drücken Sie die Taste +/= 14. Im Display ② erscheint „+“ und die gemessene Entfernung überträgt sich auf die untere Zeile.
3. Messen Sie die nächste Entfernung. Die neu gemessene Entferung wird in der oberen Zeile angezeigt.
4. Drücken Sie erneut die Taste +/= 14. Der neue Messwert wird auf den alten Messwert in der unteren Zeile addiert.
5. Wiederholen Sie die Schritte 2. bis 4., um weitere Messwerte zu addieren.
6. Wenn Sie den Additions-Modus verlassen wollen, drücken Sie die Taste MODE ④. Alle Werte werden gelöscht.

Messen von Flächen

1. Schieben Sie den Funktionsschalter ⑪ auf „Distance“. Das Display ② schaltet sich an.
2. Drücken Sie die Taste MODE ④ einmal. Im Display ② blinkt „L“ (Length=Länge).
3. Drücken Sie die Taste READ ⑥, um die Länge zu messen. In der oberen Zeile erscheint die gemessene Länge und „W“ (Width=Weite) fängt an zu blinken.
4. Drücken Sie die Taste READ ⑥, um die Breite zu messen. In der oberen Zeile erscheint die gemessene Breite und in der unteren Zeile das Ergebnis der Flächenberechnung.

Addieren von Flächen

1. Messen Sie eine Fläche, wie im Kapitel „Messen von Flächen“ beschrieben.
2. Drücken Sie die Taste M ⑦. Im Display ② erscheint „M+“. Die gemessene Fläche ist gespeichert.
3. Drücken Sie die Taste MODE ④. Das Gerät ist nun bereit für die zweite Messung.
4. Messen Sie die nächste Fläche.
5. Drücken Sie die Taste +/= 14. Ein „+“ erscheint auf dem Display 2.
6. Drücken Sie die Taste RM ⑫. In der unteren Zeile wird das Ergebnis der ersten Messung angezeigt.
7. Drücken Sie die Taste +/= 14. Die beiden Messungen werden addiert und das Ergebnis wird in der unteren Zeile angezeigt.
8. Wiederholen Sie die Schritte 2. bis 7., um weitere Messwerte zu addieren.
9. Wenn Sie den Additions-Modus verlassen wollen, drücken Sie die Taste MODE ④. Alle Werte werden gelöscht.

Messen von Volumen

1. Schieben Sie den Funktionsschalter ⑪ auf „Distance“. Das Display ② schaltet sich an.
2. Drücken Sie die Taste MODE ④ zweimal. Im Display ② blinkt „L“ (Length=Länge).
3. Drücken Sie die Taste READ ⑥, um die Länge zu Messen. In der oberen Zeile erscheint die gemessene Länge und „W“ (Width=Weite) fängt an zu blinken.
4. Drücken Sie die Taste READ ⑥, um die Breite zu Messen. In der oberen Zeile erscheint die gemessene Breite und „H“ (Height=Höhe) fängt an zu blinken.
5. Drücken Sie die Taste READ ⑥, um die Höhe zu messen. In der oberen Zeile erscheint die gemessene Höhe. In der unteren Zeile erscheint das Ergebnis der Volumenberechnung.

Addieren von Volumina

1. Messen Sie ein Volumen, wie im Kapitel „Messen von Volumen“ beschrieben.
2. Drücken Sie die Taste M ⑦. Im Display ② erscheint „M+“. Das gemessene Volumen ist gespeichert.
3. Drücken Sie die Taste MODE ④. Das Gerät ist nun bereit für die zweite Messung.
4. Messen Sie das nächste Volumen.
5. Drücken Sie die Taste +/= 14. Ein „+“ erscheint auf dem Display 2.
6. Drücken Sie die Taste RM ⑫. In der unteren Zeile wird das Ergebnis der ersten Messung angezeigt.
7. Drücken Sie die Taste +/= 14. Die beiden Messungen werden addiert und das Ergebnis wird in der unteren Zeile angezeigt.

8. Wiederholen Sie die Schritte 2. bis 7., um weitere Messwerte zu addieren.

9. Wenn Sie den Additions-Modus verlassen wollen, drücken Sie die Taste MODE ④. Alle Werte werden gelöscht.

Aufspüren von verdeckten Objekten

i Hinweise:

• Testen Sie das Gerät vor dem Gebrauch dadurch, dass Sie ein bekanntes Rohr bzw. eine bekannte Stromleitung erkennen lassen.
• Fragen Sie in Zweifelsfällen immer einen qualifizierten Bauunternehmer.

Achtung! Findet das Gerät eine wechselstromführende Leitung, erscheint im Display ⚠. Bohren Sie auf keinen Fall an dieser Stelle! Gefahr durch elektrischen Schlag!

Das Aufspüren von verdeckten Objekten ist in allen drei Modi (STUD=Holz, AC WIRE=Stromführende Leitungen, METAL=Metall) gleich.

1. Schieben Sie den Funktionsschalter ⑪ auf „Detector“.
2. Schieben Sie den Materialschalter ③ auf STUD, AC WIRE oder METAL.
3. Zuerst müssen Sie den Messdetektor kalibrieren. Setzen Sie ihn flach auf die Wand, wo Sie nach verdeckten Objekten suchen möchten.

4. Drücken und halten Sie die Taste PUSH 16, bis der Signalton verstummt. Das Gerät hat sich nun auf die Wandstärke eingestellt. Halten Sie die Taste PUSH 16 weiterhin gedrückt.

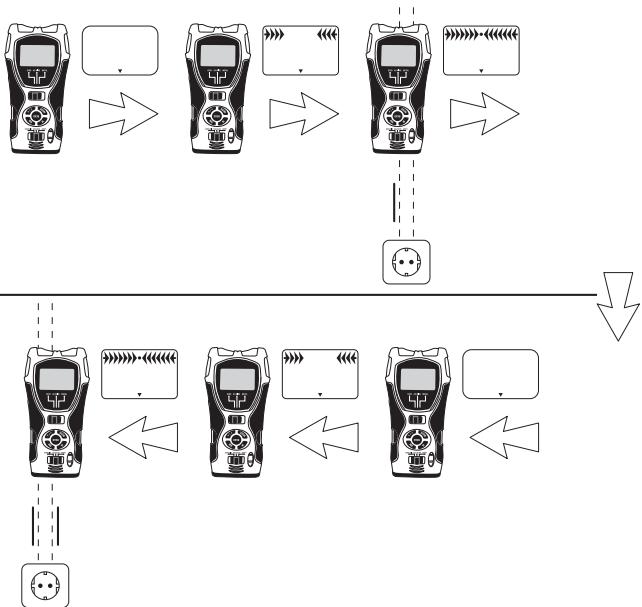

5. Fahren Sie langsam mit dem Messdetektor an der Wand entlang. Wenn sich die Pfeile auf dem Display auf den Punkt zubewegen, nähern Sie sich dem gesuchten Objekt. Sind die Pfeile komplett und ein anhaltender Signalton ertönt, markieren Sie diese Position (siehe Abb. 4).

Abb. 4

D

14

1. Verfahren Sie nun genauso, nur nähern Sie sich von der anderen Seite an das Objekt. Sobald der Signalton ertönt, markieren Sie diese Position (siehe Abb. 4).

Zwischen diesen Positionen verläuft das gesuchte Objekt.

Suche nach Holzobjekten

1. Verfahren Sie bei der Suche nach Holzobjekten, wie im Kapitel „Aufspüren von verdeckten Objekten“ beschrieben.
2. Wenn der Multimessdetektor ein Objekt gefunden hat, markieren Sie es. Um sicher zu gehen, dass das Objekt aus Holz besteht, schieben Sie den Materialschalter ③ auf METAL.
3. Suchen Sie nun an der selben Stelle nach Metall. Findet der Multimessdetektor nichts, so ist das Objekt aus Holz. Findet der Multimessdetektor etwas, besteht das Objekt aus Metall.
   Suchen Sie in diesem Fall an einer anderen Stelle im Modus „STUD“ und wiederholen Sie die Schritte 1 bis 3.

Lasermarkierung

Das Gerät enthält einen Klasse 2 Laser. Richten Sie den Laser nie auf Personen oder Tiere. Schauen Sie nie direkt in den Laser. Der Laser kann Augenschäden hervorrufen.

Die Lasermarkierung können Sie benutzen, um Bilder, Schränke, o.ä. senkrecht bzw. waagerecht auszurichten.

1. Stellen Sie den Funktionsschalter ⑪ auf „Laser“. Eine Laserlinie wird projiziert.

Waagerechte Laserlinie

⚠️ Achtung! Gehen Sie vorsichtig mit den Haltenadeln um. Diese sind sehr spitz und können Verletzungen hervorrufen.
1. Halten Sie den Messdetektor waagerecht an die Wand und richten Sie ihn mit Hilfe der Libelle 8 aus. Die Blase muss zwischen den beiden Markierungen stehen.
2. Schieben Sie die beiden Tasten Haltenadeln (5+13) fest nach unten. Die Nadeln bohren sich leicht in die Wand, so dass der Messdetektor nicht herunterfällt. Der Laser wirft eine waagerechte Linie an die Wand.
① Hinweis: Die Haltenadeln funktionieren nicht auf Stein- oder Metallwänden. Die Wände müssen eine weiche Oberfläche haben.

Senkrechte Laserlinie

1. Befestigen Sie einen Faden an der Öse über dem Messpunkt ①.
2. Hängen Sie den Messdetektor an die Wand, wo Sie die senkrechte Linie projizieren wollen. Der Messdetektor hängt wie ein Lot senkrecht nach unten. Der Laser wirft eine senkrechte Linie an die Wand.

D

16

Batterieanzeige

Im Display ② erscheint ein Batterie-Symbol, wenn die Batterie schwach wird. Ersetzen Sie schnellstmöglich die Batterie (siehe Kapitel „Batterie einlegen). Ansonsten werden die Messergebnisse verfälscht.

Aufbewahrung und Reinigung

• Bewahren Sie das Gerät an einem trockenen und frostfreien Ort auf.
• Wenn Sie das Gerät für längere Zeit nicht benutzen, entfernen Sie die Batterie aus dem Batteriefach.
• Reinigen Sie das Gerät mit einem trockenen, weichen Tuch.
• Benutzen Sie keine chemischen oder scheuernden Putzmittel. Sie können das Gehäuse beschädigen.

Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung.

Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Batterien entsorgen!

Batterien dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien/Akkus bei einer Sammelstelle seiner Gemeinde / seines Stadtteils oder im Handel abzugeben. Diese Verpflichtung dient dazu, dass Batterien einer umweltschonenden Entsorgung zugeführt werden können. Geben Sie Batterien/Akkus nur im entladenen Zustand zurück.

Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com

Service

D Schraven Service- und Dienstleistungs GmbH

Gewerbering 14

D-47623 Kevelaer

Tel.: [phone] (0,14 EUR/min Stand 01/2007)

Fax: [phone]

email: [e-mail]
