BEDIENUNGSANLEITUNG KH 968 KOMPERNASS

KOMPERNASS GMBH · BURGSTRASSE 21 · D-44867 BOCHUM www.kompernass.com ID-Nr.: KH968-09/09-V2

INHALTSVERZEICHNIS Seite 1

SEITE Verwendungszweck

Berechnung der durchschnittlichen Ladezeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Automatische Ladekontrolle/Erhaltungsladung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Timersteuerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Funktionsstörungen beheben

Garantie und Service

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und heben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus. -1-

Ladeströme: 1000 mA (bei 1-2 Akkus) 500 mA (bei 3-4 Akkus) 2 x 30 mA (bei 9 V Akkus)

Verwendungszweck Das Universal Akkuladegerät ist ausschließlich bestimmt: • zum Aufladen von wiederaufladbaren Ni-Cdund Ni-MH-Akkus der Größen AAA/AA/C/D und 9 V-Block mit handelsüblichen Bemessungskapazitäten. • zum Aufladen von schnellladefähigen, sowie nicht schnellladefähigen Akkus. • zum privaten, nicht kommerziellen Gebrauch.

Sicherheitshinweise Brandgefahr! Stellen Sie das Universal Akkuladegerät nicht: • an Orten auf, die direkter Sonnenstrahlung ausgesetzt sind. Anderenfalls kann das Universal Akkuladegerät überhitzen und irreparabel beschädigt werden. • in unmittelbarer Nähe von Hitzequellen auf. Dazu zählen z. B. Öfen, Heizlüfter und ähnliche Geräte sowie Belüftungsöffnungen anderer elektrischer Geräte. Anderenfalls kann das Universal Akkuladegerät irreparabel beschädigt werden. • in feuchten Umgebungen oder in der Nähe von Wasser auf. Anderenfalls kann Feuchtigkeit in das Universal Akkuladegerät eindringen. Es besteht die Gefahr eines elektrischen Schlages und eines Brandes! • Laden Sie ausschließlich wiederaufladbare Akkus der Typen „Ni-Cd“ und „Ni-MH“. Laden Sie niemals Akkus anderen Typs oder nicht-wiederaufladbare Batterien auf. Diese sind nicht zum Aufladen geeignet. Nicht ladefähige Akkus können überhitzen und explodieren. Es können das Universal Akkuladegerät und die eingelegten Akkus irreparabel beschädigt werden. Es besteht Verletzungsgefahr!

Lieferumfang • Akku-Ladegerät KH 968 • Bedienungsanleitung

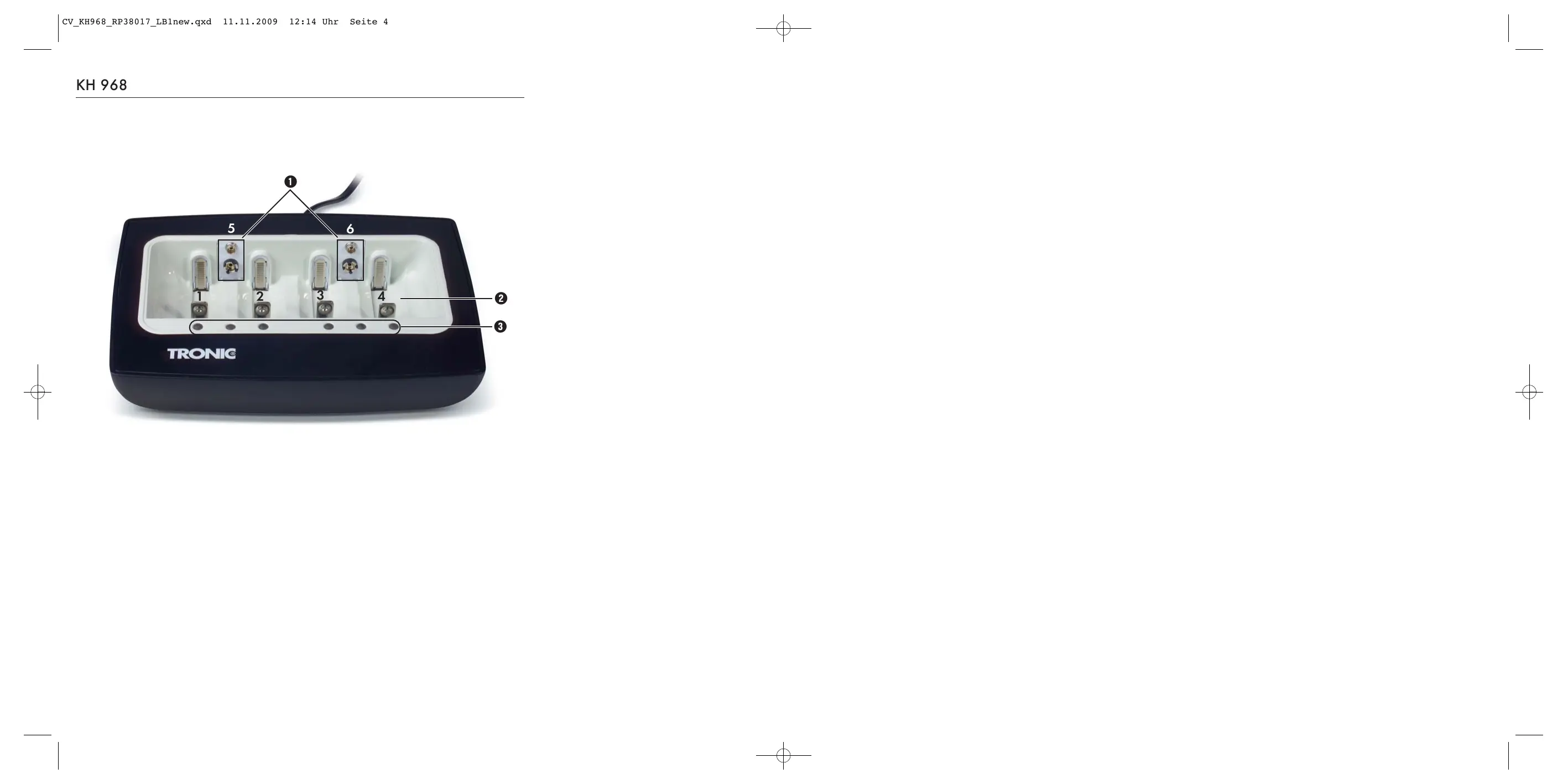

Gerätebeschreibung q Ladeschächte für 9V-Block (Ladeschächte 5 und 6; siehe Ausklappseite) w Ladeschächte für Typ AAA/AA/C/D (Ladeschächte 1 bis 4; siehe Ausklappseite) e LEDs

Technische Daten Eingangsspannung: AC 100– 240 V ~ 60/50 Hz Stromaufnahme: 130 mA Schutzklasse: II / Betriebstemperatur: 0°C - 25°C Lagertemperatur: -20°C - 50°C Ausgangsleistung: max. 3,34 VA Ausgangsspannungen: 4 x 1,4 V (Ladeschächte 1-4) 2x9V (Ladeschächte 5-6) -2-

IB_KH968_RP38017_LB1new

Gefahr durch elektrischen Schlag!

• Für Schäden durch Öffnen des Gehäuses, Reparaturversuche durch nicht qualifiziertes Fachpersonal oder nicht bestimmungsgemäße Verwendung des Universal Akkuladegerätes wird keine Haftung/Gewährleistung übernommen! • Insbesondere bei alten Akkus kann es zum Auslaufen von Batteriesäure kommen. Entnehmen Sie daher alle Akkus, wenn Sie das Universal Akkuladegerät längere Zeit nicht benutzen. So schützen Sie das Universal Akkuladegerät vor Schäden durch auslaufende Batteriesäure. • Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. • Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Stellen Sie das Universal Akkuladegerät nicht: • in unmittelbarer Nähe von Wasser auf, z. B. an Badewannen oder Swimmingpools. Läuft Wasser in das Universal Akkuladegerät, kann das Gerät irreparabel beschädigt werden. • Ziehen Sie vor dem Reinigen des Universal Akkuladegerätes das Netzkabel aus der Steckdose. So vermeiden Sie einen elektrischen Schlag. Sollte trotz aller Vorsicht Wasser/Feuchtigkeit in das Universal Akkuladegerät eindringen, ziehen Sie sofort den Netzstecker aus der Steckdose. Das Gerät ist nur für die Verwendung in Innenräumen geeignet.

Verletzungsgefahr! • Bewahren Sie Akkus immer außerhalb der Reichweite von Kindern auf! Es besteht die Gefahr, dass Kinder Akkus verschlucken! Aufgrund der giftigen Inhaltsstoffe der Akkus besteht Lebensgefahr! • Lassen Sie das Universal Akkuladegerät während des Aufladens von Akkus niemals unbeaufsichtigt. • Die Akkus können beim Aufladen heiß werden. Berühren Sie niemals heiße Akkus! Anderenfalls besteht die Gefahr von Verbrennungen! Ziehen Sie daher nach dem Aufladen zunächst das Netzkabel des Universal Akkuladegerätes aus der Steckdose. Lassen Sie die Akkus anschließend abkühlen, bevor Sie sie aus dem Universal Akkuladegerät entnehmen. • Wenn das Netzkabel defekt ist, lassen Sie es durch einen Servicepartner sofort austauschen, um Gefährdungen zu vermeiden. • Das Universal Akkuladegerät enthält keine Teile, die vom Benutzer gewartet werden können. Wird das Gehäuse des Universal Akkuladegerätes geöffnet, so erlischt die Garantie! Wenden Sie sich im Falle einer Reparatur an einen unserer Servicepartner in Ihrer Nähe.

Umgang mit Akkus • Benutzen Sie keine beschädigten (korrodierten) Akkus. • Wenn die Akkus auslaufen, vermeiden Sie Hautkontakt. Das führt zu Hautirritationen. • Ist ein Akku im Universal Akkuladegerät ausgelaufen, reinigen Sie es mit einem trockenen Tuch. Tragen Sie Handschuhe!

Hinweis: Achten Sie darauf, die Akkus entsprechend ihrer Polarität in die Fächer der Ladeschächte einzulegen. Anderenfalls werden die Akkus nicht aufgeladen.

• Überprüfen Sie vor der Inbetriebnahme den Lieferumfang auf Vollständigkeit und eventuell sichtbare Beschädigungen. • Stellen Sie das Universal Akkuladegerät auf einem geraden, ebenen, kratzfesten und rutschsicheren Untergrund auf.

• Setzen Sie die Akkus in die Ladeschächte ein. • Drücken Sie die Akkus Typ 9 V-Block in die Ladeschächte, bis sie hörbar einrasten.

Es können individuell 1–6 Akkus geladen werden: • 4 x Typ C oder Typ D in den Ladeschächten 1 bis 4, oder • 4 x Typ AA oder AAA in den Ladeschächten 1 bis 4, mit zusätzlich 2 x Typ 9 Volt-Akkus in den Ladeschächten 5 und 6. • Der Ladevorgang beginnt nun. Das Universal Akkuladegerät besitzt je eine LED für jedes Fach im Ladeschacht. Die LEDs der jeweiligen Ladeschächte zeigen den Ladezustand der einzelnen Akkus an. • In den ersten 5 Sekunden führt das Universal Akkuladegerät einen Kapazitätsschnelltest durch: - Die LED des Ladeschachts leuchtet grün: Kapazität über 90 %. - Die LED des Ladeschachts blinkt grün: Kapazität zwischen 80 % - 90 %. - Die LED des Ladeschachts leuchtet rot: Kapazität unter 80 %. - Die LED des Ladeschachts blinkt rot: Der Akku ist nicht richtig in den Ladeschacht eingelegt oder defekt. Ist die Kapazität der Akkus festgestellt, beginnt der Ladevorgang.

Dieses Gerät ist mit rutschfesten Gummifüßen ausgestattet. Da Möbeloberflächen aus den verschiedenen Materialien bestehen und mit unterschiedlichsten Pflegemitteln behandelt werden, kann es nicht völlig ausgeschlossen werden, dass manche dieser Stoffe Bestandteile enthalten, die die Gummifüße angreifen und aufweichen. Legen Sie gegebenenfalls eine rutschfeste Unterlage unter die Füße des Gerätes. • Vergleichen Sie die technischen Daten mit denen Ihres Stromnetzbetreibers. Bei Übereinstimmung, schließen Sie das Netzkabel an eine Steckdose an. Die LEDs leuchten einmal rot und grün auf. Das Universal Akkuladegerät ist jetzt betriebsbereit.

Akkus aufladen Gefahr! Laden Sie ausschließlich wiederaufladbare Akkus der Typen „Ni-Cd“ und „Ni-MH“. Laden Sie niemals Akkus anderen Typs oder nichtwiederaufladbare Batterien auf. Diese sind nicht zum Aufladen geeignet. Anderenfalls können das Universal Akkuladegerät und die eingelegten Akkus/Batterien irreparabel beschädigt werden. Es besteht die Gefahr eines Brandes sowie Explosionsgefahr!

Automatische Ladekontrolle/ Erhaltungsladung

Die verschiedenen Anzeigen haben folgende Bedeutungen: - Die LED blinkt im Sekundentakt rot und grün (nicht für 9V-Block Akkus): Die Akkus werden für ca. 8 Minuten abwechselnd geladen und entladen. (Refresh-Funktion: Ältere oder lange gelagerte Akkus werden wieder aufgefrischt.) -

Die LED blinkt im 1/2-Sekundentakt rot und grün: Die Akkus werden entladen, um den MemoryEffekt zu verringern.

Die LED leuchtet durchgehend rot: Die Akkus werden geladen.

Die LED leuchtet durchgehend grün: Die Akkus sind vollständig geladen und das Universal-Akkuladegerät schaltet auf Erhaltungsladung um.

Dieses Universal Akkuladegerät steuert die Ladezeit für Akkus vom Typ Ni-Cd und Ni-MH separat. Dieser Steuerung liegt das –Δ U („minus Delta U“) Verfahren zugrunde. Mit dem Delta Δ bezeichnet man in der Mathematik Differenzen. „Minus Delta U“ bedeutet in diesem Fall eine negative Spannungsdifferenz. Diese Ladeschlusserkennung macht sich folgenden Effekt zu nutze: Wird ein Akku mit konstantem Strom geladen, steigt seine Spannung immer weiter an. Ist ein Akku voll, so erreicht seine Spannung jedoch ein Maximum und fällt bei weiterem Stromfluss wieder leicht ab. Dieser leichte Spannungsabfall wird von der Ladeelektronik erkannt und die Ladung wird beendet. Das Universal Akkuladegerät schaltet automatisch auf „Erhaltungsladung“. Das heißt, die Akkus werden nicht mehr mit Dauerstrom, sondern mit kurzen Stromimpulsen geladen. Dadurch wird der Selbstentladung entgegengewirkt und die Akkus werden in einem vollständigen Ladezustand gehalten.

Warnung! Die Akkus können beim Aufladen heiß werden. Berühren Sie niemals heiße Akkus! Es besteht Verbrennungsgefahr!

Timersteuerung • Ziehen Sie das Netzkabel des Universal Akkuladegerätes aus der Steckdose und lassen Sie die Akkus abkühlen. Anschließend können Sie die geladenen Akkus aus dem Universal Akkuladegerät entnehmen.

Zusätzlich verfügt das Ladegerät über eine Timersteuerung, welche nach 15 Stunden automatisch in die Erhaltungsladung wechselt. Dies dient als zusätzlicher Schutz vor Überladung, falls die Ladeschlusserkennung aufgrund eines evtl. defekten Akkus nicht reagiert.

Berechnung der durchschnittlichen Ladezeit Abhängig von Typ, Alter und Restladezustand der Akkus dauert der Aufladevorgang unterschiedlich lange. Die durchschnittlichen Ladezeiten können Sie mit Hilfe nachstehender Formel berechnen. Beachten Sie jedoch, dass es sich bei den berechneten Zeiten nur um Richtwerte handelt. Ladezeit (Min.) = Kapazität des Akkus (mAh) x 1,5 x 60 Ladestrom des Gerätes (mA) -5-

IB_KH968_RP38017_LB1new

Funktionsstörungen beheben

Das Universal Akkuladegerät zeigt keine Funktion • Überprüfen Sie, ob das Netzkabel richtig in die Steckdose eingesteckt ist. • Überprüfen Sie, ob die Steckdose Strom führt. Schließen Sie dazu ein anderes, funktionstüchtiges Elektrogerät an diese Steckdose an.

Gefahr! Ziehen Sie vor jeder Reinigung den Netzstecker. Es besteht die Gefahr eines elektrischen Schlages! Achten Sie darauf, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt!

Reinigen Sie das Gehäuse des Universal Akkuladegerätes ausschließlich mit einem trockenen Tuch. Benutzen Sie bei hartnäckigen Verschmutzungen ein leicht angefeuchtetes Tuch. Reinigen Sie das Innere der Ladeschächte keinesfalls feucht. Benutzen Sie zum Säubern stattdessen einen sauberen, weichen Pinsel. Verwenden Sie auf keinen Fall scheuernde oder chemische Putzmittel.

Die eingelegten Akkus werden nicht aufgeladen • Überprüfen Sie, ob die Akkus entsprechend ihrer Polarität eingelegt wurden. • Überprüfen Sie, ob Sie zum Aufladen geeignete Akkus in das Universal Akkuladegerät eingelegt haben. Zum Aufladen geeignet sind ausschließlich ladefähige Ni-Cd- und Ni-MH-Akkus der Typen AAA/AA/C/D und 9 V-Block. • Ziehen Sie das Netzkabel aus der Steckdose und lassen Sie das Gerät abkühlen, da eventuell die Temperaturüberwachung ausgelöst wurde. Die Temperaturüberwachung sorgt dafür, dass der Ladevorgang abbricht, sobald ein Akku eine zu hohe Temperatur erreicht.

Entsorgen Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Andere Funktionsstörungen Wenden Sie sich bitte an einen unserer Servicepartner in Ihrer Nähe, falls: • sich die Funktionsstörungen nicht wie beschrieben beheben lassen • oder beim Betrieb des Universal Akkuladegerätes andere Funktionsstörungen auftreten.

Batterien/Akkus entsorgen Batterien/Akkus dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien/Akkus bei einer Sammelstelle seiner Gemeinde / seines Stadtteils oder im Handel abzugeben. Diese Verpflichtung dient dazu, dass Batterien/Akkus einer umweltschonenden Entsorgung zugeführt werden können. Geben Sie Batterien/Akkus nur im entladenen Zustand zurück. Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Garantie und Service Schraven Service- und Dienstleistungs GmbH Tel.: +49 (0) 180 5 008107

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

(14 Ct/Min. aus dem dt. Festnetz ggf. abweichende Preise aus den Mobilfunknetzen)

Fax: +49 (0) 2832 3532 e-mail: support.de@kompernass.com Kompernaß Service Österreich Tel.: 0820 899 913 (0,20 EUR/Min.) e-mail: support.at@kompernass.com Kompernaß Service Switzerland Tel.: 0848 000 525 (max. 0,0807 CHF/Min.) e-mail: support.ch@kompernass.com
