H12276 - Batterieladegerät TRONIC - Kostenlose Bedienungsanleitung

Produkttyp	Akkuladegerät
Marke	Tronic
Modell	H12276
Abmessungen (ca.)	120 x 70 x 45 mm
Gewicht (ca.)	0,2 kg
Eingangsspannung	100-240 V AC, 50/60 Hz
Ausgangsspannung	1,2 V - 12 V DC
Ladestrom	500 mA - 2 A (je nach Modus)
Unterstützte Akkutypen	Ni-MH, Ni-Cd, Li-Ion (kompatibel mit AA, AAA, 9V usw.)
Anzahl der Ladeschächte	4
Ladeanzeigen	LED pro Schacht: rot lädt, grün bereit
Schutzfunktionen	Überladeschutz, Kurzschlussschutz, Verpolungsschutz
Betriebstemperatur	0 °C bis 40 °C
Gehäusematerial	ABS-Kunststoff
Netzkabellänge	1,5 m
Im Lieferumfang enthalten	Netzteil, Bedienungsanleitung
Zertifizierungen	CE, RoHS
Pflege	Mit trockenem Tuch abwischen; keine Flüssigkeiten verwenden
Reparierbarkeit	Nicht zur Reparatur vorgesehen; wenden Sie sich an den autorisierten Kundendienst

Häufig gestellte Fragen - H12276 TRONIC

Welche Akkutypen kann das Tronic H12276 Ladegerät laden?

Das Ladegerät unterstützt Ni-MH-, Ni-Cd- und Li-Ion-Akkus in Standardgrößen wie AA, AAA und 9V.

Wie viele Akkus kann ich gleichzeitig laden?

Das Ladegerät verfügt über vier unabhängige Ladeschächte, sodass Sie bis zu vier Akkus gleichzeitig laden können.

Wie erkenne ich, wenn die Akkus vollständig geladen sind?

Jeder Schacht hat eine LED-Anzeige: rot bedeutet lädt, grün bedeutet vollständig geladen.

Kann ich verschiedene Akkutypen zusammen laden?

Es wird empfohlen, Akkus desselben Typs und derselben Kapazität zu laden, um ein optimales Laden zu gewährleisten.

Ist das Ladegerät sicher, wenn es unbeaufsichtigt bleibt?

Ja, das Ladegerät verfügt über einen integrierten Überlade-, Kurzschluss- und Verpolungsschutz, was es für den unbeaufsichtigten Gebrauch sicher macht.

Welche Eingangsspannung wird benötigt?

Das Ladegerät arbeitet mit einer Netzspannung von 100-240 V AC und ist mit einem geeigneten Steckeradapter weltweit einsetzbar.

Wie lange dauert eine vollständige Ladung?

Die Ladezeit hängt von der Akkukapazität und dem Strom ab. Typischerweise dauert es 2-5 Stunden für Standard-AA-Ni-MH-Akkus (2000-2500 mAh).

Kann ich das Ladegerät mit nicht wiederaufladbaren Batterien verwenden?

Nein, die Verwendung von nicht wiederaufladbaren Batterien kann zu Auslaufen oder Explosion führen. Verwenden Sie nur wiederaufladbare Akkus.

Was soll ich tun, wenn das Ladegerät nicht mehr funktioniert?

Überprüfen Sie die Stromverbindung und stellen Sie sicher, dass die Akkus richtig eingelegt sind. Wenn es immer noch nicht funktioniert, wenden Sie sich an den Tronic-Support.

Wie reinige ich das Ladegerät?

Ziehen Sie den Netzstecker und wischen Sie die Außenseite mit einem weichen, trockenen Tuch ab. Verwenden Sie kein Wasser oder Reinigungsmittel.

BEDIENUNGSANLEITUNG H12276 TRONIC

Bedienungs- und Sicherheitshinweise

DE/AT/CH Bedienungs- und Sicherheitshinweise

Seite

29

□Stängbatterifacketigen.

- Användning

Bestimmungsgemäße Verwendung...... Seite 30

Teilebeschreibung...... Seite 30

Technische Daten...... Seite 30

Sicherheitshinweise

Sicherheitshinweise zu Batterien...... Seite 31

Vor der Inbetriebnahme

Batterie einsetzen / wechseln ...... Seite 32

Bedienung

D, C, AA und AAA Batterie messen ...... Seite 32

9 V Batterie messen...... Seite 32

Fehlerbehebung...... Seite 33

Reinigung und Pflege...... Seite 33

Entsorgung...... Seite 33

Informationen

Konformitätserklärung...... Seite 34

Batterietester

- Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit dem Gerät vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren

Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Geräts an Dritte ebenfalls mit aus.

- Bestimmungsgemäße Verwendung

Dieses Gerät ist zur Überprüfung der Restspannung von Batterien und Akkus mit einer Spannung von 1,5 und 9 Volt bestimmt. Das Gerät darf nur in geschlossenen Räumen verwendet werden. Alle Veränderungen des Geräts sind nicht bestimmungsgemäß und können erhebliche Unfallgefahren bedeuten. Der Hersteller übernimmt für aus bestimmungswidriger Verwendung entstandene Schäden keine Haftung. Dieses Gerät ist nicht für den gewerblichen Einsatz bestimmt.

- Teilebeschreibung

1 ausziehbarer Kontaktarm (Batterietypen: D, C, AA, AAA)
2 Reset-Taste
3 Batteriefachabdeckung
4 1,5 V-Skala
5 Spannungsanzeige
6 9 V-Skala
7 Testkontakte (9 V Batterie)

- Technische Daten

Messbereich: 0,7 - 1,5 V (Batterietypen: D, C, AA, AAA)

Spannungsversorgung: 1 x 1,5 V --- AAA Batterie

Sicherheitshinweise

LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten

Sie Kinder stets vom Produkt fern. Das Produkt ist kein Spielzeug.

WARNING! LEBENSGEFAHR! Batterien können verschluckt werden, was lebensgefährlich sein kann. Ist eine Batterie verschluckt worden, muss sofort medizinische Hilfe in Anspruch genommen werden.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Beschädigte Geräte bedeuten Lebensgefahr durch elektrischen Schlag!

■ Setzen Sie das Gerät

• keinen extremen Temperaturen,
• starken Vibrationen,
• starken mechanischen Beanspruchungen,
• keiner direkten Sonneneinstrahlung,
• keiner Feuchtigkeit aus.
  Andernfalls droht eine Beschädigung des Gerätes.

Beachten Sie, dass Beschädigungen durch unsachgemäße Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen von der Garantie ausgeschlossen sind.

Nehmen Sie das Gerät keinesfalls auseinander. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Lassen Sie Reparaturen nur von Fachkräften durchführen.

■ Halten Sie das Produkt stets sauber.

- Setzen Sie das Gerät keiner extremen Hitze bzw. keiner extremen Kälte aus.

- Setzen Sie das Gerät keinen extremen Temperaturschwankungen aus. Andernfalls besteht die Gefahr, dass sich Kondenwasser bildet. Warten Sie ab, bis das Gerät Zimmertemperatur erreicht hat, bevor Sie es in Betrieb nehmen.

■ Lesen Sie vor Überprüfung die Herstellerhinweise für die jeweilige Batterie durch.

Sicherheitshinweise zu Batterien

■ Entfernen Sie die Batterie, wenn sie längere Zeit nicht verwendet worden ist, aus dem Gerät.

VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht-aufladbare Batterien niemals wieder auf!

■ Entfernen Sie die Batterie, wenn sie längere Zeit nicht verwendet worden ist, aus dem Gerät. ■ VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht-aufladbare Batterien niemals wieder auf!

Sicherheitshinweise/Vor der Inbetriebnahme/ Bedienung

Achten Sie beim Einlegen auf die richtige Polarität! Diese wird in den Batteriefächern angezeigt.
■ Reinigen Sie Batterie- und Gerätekontakt vor dem Einlegen falls erforderlich.
Entfernen Sie eine erschöpfte Batterie umgehend aus dem Gerät. Es besteht erhöhte Auslaufgefahr!
■ Batterien gehören nicht in den Hausmüll!
Jeder Verbraucher ist gesetzlich verpflichtet, Batterien ordnungsgemäß zu entsorgen!
■ Halten Sie Batterien von Kindern fern, werfen Sie sie nicht ins Feuer, schließen Sie sie nicht kurz und nehmen Sie sie nicht auseinander.
Bei Nichtbeachtung der Hinweise kann die Batterie über ihre Endspannung hinaus entladen werden. Es besteht dann die Gefahr des Auslaufens. Falls die Batterie in Ihrem Gerät ausgelaufen sein sollten, entnehmen Sie diese sofort, um Schäden am Gerät vorzubeugen!
Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Bei Kontakt mit Batteriesäure spülen Sie die betroffene Stelle mit reichlich Wasser ab und / oder suchen Sie einen Arzt auf!

● Vor der Inbetriebnahme

● Batterie einsetzen / wechseln

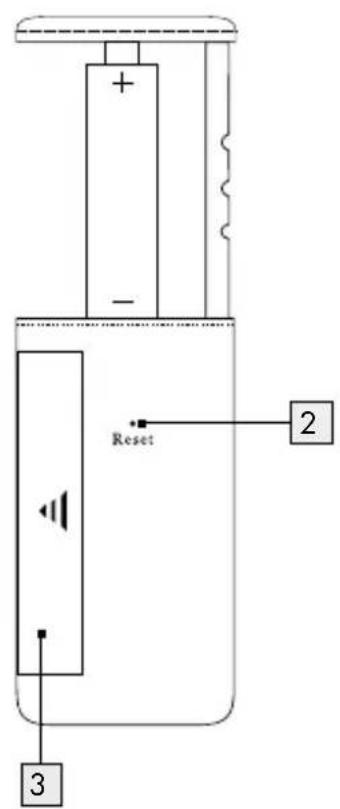

□ Entfernen Sie die Batteriefachabdeckung 3, indem Sie diese in Pfeilrichtung abziehen (siehe Abbildung).
□ Legen Sie eine Batterie vom Typ Micro (AAA 1,5 V) ein.
Hinweis: Achten Sie dabei auf die richtige Polarität. Diese wird im Batteriefach angezeigt.
□ Schließen Sie das Batteriefach wieder.

- Bedienung

D, C, AA und AAA Batterie messen

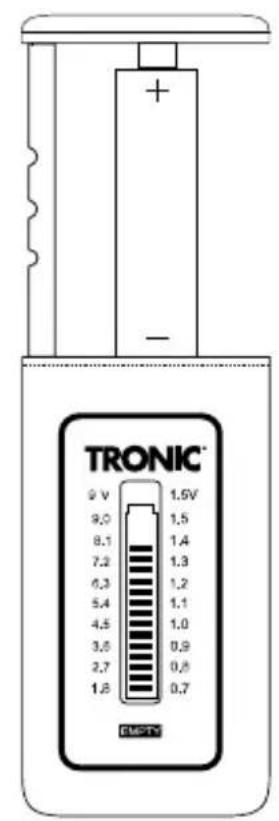

☐ Platzieren Sie eine Batterie vom Typ D, C, AA oder AAA im Batterietester (siehe Abb. A).
Hinweis: Achten Sie dabei auf die richtige Polarität. Diese wird am Batterietester angezeigt.
Hinweis: Achten Sie auf den einwandfreien Kontakt zwischen Batterie und Batterietester.
☐ Fixieren Sie die Batterie mittels des ausziehbaren Kontaktarms 1 (siehe Abb. A).
□ Lesen Sie mittels der Spannungsanzeige 5 und der 1,5 V-Skala 4 die Spannung der angeschlossenen Batterie ab.

● 9 V Batterie messen

□ Positionieren Sie die 9 V-Batterie an den Testkontakten 7 (siehe Abb .B).

Hinweis: Achten Sie dabei auf die richtige Polarität. Diese wird an den Testkontakten angezeigt.

Hinweis: Achten Sie auf den einwandfreien Kontakt zwischen Batterie und Testkontakten 7.

Bedienung / Reinigung und Pflege / Entsorgung

□ Lesen Sie mittels der Spannungsanzeige 5 und der 9 V-Skala 6 die Spannung der angeschlossenen Batterie ab.

Fehlerbehebung

● Batterietester reagiert nicht.

Elektrostatische Entladungen können die Funktion des Batterietesters beeinträchtigen.
Drücken Sie die Reset-Taste 2 auf der Rückseite des Batterietesters. Verwenden Sie dafür z.B. eine Büroklammer o.ä.
Die zu messende Batterie ist verkehrt angelegt.
○ Legen Sie die zu messende Batterie gemäß korrekter Polung an.

Das Messergebnis ist unwahrscheinlich.

Die Batterie ist nicht korrekt platziert.
Entnehmen Sie die Batterie und warten Sie einige Sekunden oder drücken Sie die Reset-Taste 2 Legen Sie die Batterie erneut ein.

- Reinigung und Pflege

□ Reinigen Sie das Gerät nur äußerlich mit einem weichen, trockenen Tuch.
□ Verwenden Sie in keinem Fall Flüssigkeiten und keine Reinigungsmittel, da diese das Gerät beschädigen.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006 / 66 / EC recycelt werden. Geben Sie Batterien und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.

- Informationen

Konformitätserklärung

Wir, Milomex Ltd. c/o Milomex Services, Hilltop Cottage, Barton Road, Pulloxhill, Bedfordshire, MK45 5HP, UK, erklären, dass sich das Produkt in Übereinstimmung mit den grundlegenden Anforderungen und allen anderen relevanten Vorschriften befindet. Diese Unterlagen sind hinterlegt und können bei Bedarf angefordert werden.

EMC €

Produktbezeichnung:

Batterietester

Modell Nr.: H12276

Version: 01/2011

IAN 61689

Milomex Ltd.

Stand der Informationen: 11/2010

Ident.-No.: H12276112010-3
