PXY695DE1E - Bratpfanne BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Induktionskochfeld
Marke	Bosch
Modell	PXY695DE1E
Abmessungen (B x T x H)	90 x 52 x 5 cm
Nettogewicht	15 kg
Stromversorgung	230 V / 400 V, 50 Hz
Maximale Gesamtleistung	7,4 kW
Anzahl Kochzonen	5 (davon 2 flexible Zonen)
Boost-Funktion	Ja, auf allen Kochzonen
PowerManagement	Ja, Leistungsbegrenzung
Warmhaltefunktion	Ja
Timer	Ja, mit automatischer Abschaltung
Kindersicherung	Ja
Automatische Abschaltung	Ja
Restwärmeanzeige	Ja, pro Kochzone
Oberflächenmaterial	Glaskeramik
Reinigung	Glatte Oberfläche, Glaskeramikreiniger empfohlen
Reparaturfähigkeitsindex	8,4 / 10
Verfügbarkeit von Ersatzteilen	5 Jahre nach Kauf
Herstellergarantie	2 Jahre

Häufig gestellte Fragen - PXY695DE1E BOSCH

Wie installiere ich das Kochfeld PXY695DE1E?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie sicher, dass der Ausschnitt in der Arbeitsplatte mindestens 90 x 52 cm beträgt und die Stromversorgung (230V/400V) übereinstimmt. Beachten Sie die genauen Maße in der Installationsanleitung.

Welche Arten von Töpfen sind für dieses Induktionskochfeld geeignet?

Verwenden Sie Kochgeschirr mit magnetischem Boden (Stahl, Gusseisen, emailliert). Überprüfen Sie mit einem Magneten. Der Mindestdurchmesser beträgt 12 cm für kleine Kochzonen und 15 cm für große.

Was tun bei Fehlermeldung E auf dem Display?

Die Fehlercodes (z. B. E011, E012) weisen auf einen Defekt hin. Schalten Sie das Kochfeld aus und warten Sie 30 Sekunden, bevor Sie es wieder einschalten. Besteht der Fehler weiterhin, kontaktieren Sie den Bosch-Kundendienst.

Wie reinige ich die Glaskeramik?

Verwenden Sie einen speziellen Glaskeramikreiniger und ein weiches Tuch oder einen Abzieher. Verwenden Sie keine Scheuermittel oder Stahlwolle. Bei angebrannten Rückständen kratzen Sie vorsichtig mit einem geeigneten Schaber.

Die PowerManagement-Funktion: Wozu dient sie?

Das PowerManagement begrenzt die Gesamtleistung des Kochfelds, damit die Sicherung nicht herausspringt. Sie können diese Grenze in den Einstellungen anpassen (z. B. 3,5 kW, 4,5 kW usw.).

Kann ich eine Induktionspfanne auf der flexiblen Kochzone verwenden?

Ja, die flexiblen Kochzonen passen sich automatisch an Form und Größe des Kochgeschirrs an. Platzieren Sie die Pfanne in der Mitte, und die Zone wird entsprechend konfiguriert.

Wie aktiviere ich die Kindersicherung?

Drücken Sie die Verriegelungstaste (Schlosssymbol) 3 Sekunden lang. Ein akustisches Signal bestätigt die Aktivierung. Zum Deaktivieren wiederholen Sie den Vorgang.

Wird das Kochfeld bei normalem Gebrauch heiß?

Die Glaskeramik wird durch den Kontakt mit den Töpfen heiß, aber die Bereiche außerhalb der Kochzonen bleiben kalt. Allerdings kann nach dem Gebrauch Restwärme vorhanden sein: Vorsicht.

Wo finde ich Ersatzteile für dieses Modell?

Ersatzteile sind auf der Website Bosch Home Professional oder bei autorisierten Händlern erhältlich. Verwenden Sie die Modellnummer PXY695DE1E, um die Teile zu identifizieren.

Welche Garantie gibt es und wie kann ich sie in Anspruch nehmen?

Die Herstellergarantie beträgt 2 Jahre ab Kaufdatum. Bewahren Sie die Rechnung auf. Bei einem Problem wenden Sie sich an den Bosch-Kundendienst oder den Händler. Die Installation durch einen Fachmann wird empfohlen, um die Garantie zu erhalten.

BEDIENUNGSANLEITUNG PXY695DE1E BOSCH

Bestimmungsgemäßer Gebrauch

3

Bestimmungsgemäßer

Gebrauch

Wichtige Sicherheitshinweise .. 4

Umweltschutz. 4

Umweltgerecht entsorgen. . . . . . . . . 4

Kabelloser Temperatursensor .. 5

Vorbereitung und Pflege des kabellosen

Temperatursensors 5

Reinigen 7

Konformitätserklärung. . . . . . . . . . . . . 7

Die Anleitung sorgfältig durchlesen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet:

www.bosch-home.com und

Online-Shop: www.bosch-eshop.com

Für Produktinformationen sowie

Anwendungs- und Bedienungsfragen

berät Sie unser Bosch-Infoteam unter

Tel.: [phone] (Mo-Fr: 8.00-18.00

Uhr) Nur für Deutschland gültig.

Das Gerät nach dem Auspacken prüfen. Sollte das Gerät beim Transport beschädigt worden sein, darf es nicht verwendet werden. Den technischen Kundendienst informieren und die Schäden schriftlich dokumentieren, andernfalls geht jeglicher Anspruch auf Schadenersatz verloren.

Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt.

Das Gerät nur zum Zubereiten von Speisen und Getränken benutzen. Der Kochvorgang muss beaufsichtigt werden. Ein kurzzeitiger Kochvorgang muss ununterbrochen beaufsichtigt werden. Das Gerät nur in geschlossenen Räumen verwenden.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer

de

Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt.

Bei Verwendung der Kochfunktionen muss die eingestellte Kochstelle mit der Kochstelle übereinstimmen, auf der sich der Topf mit dem Temperatursensor befindet.

mitführen und in Bezug auf ihren Herzschrittmacher oder ein ähnliches medizinisches Gerät einen Mindestabstand von 10 cm einhalten.

⚠ Warning

Verletzungsgefahr!

■ Die Batterie im kabellosen Temperatursensor kann beschädigt werden oder bersten, wenn sie zu heiß wird. Den Sensor nach dem Kochen vom Kochfeld nehmen und nicht in der Nähe von Wärmequellen aufbewahren.
■ Der Temperatursensor kann beim Entfernen vom Kochtopf sehr heiß sein. Zum Abnehmen Küchenhandschuhe oder ein Küchentuch verwenden.

Wichtige Sicherheitshinweise

⚠ Warning

Gefahr durch Magnetismus!

Der kabellose Temperatursensor ist magnetisch. Die magnetischen Elemente können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen beschädigen. Träger von elektronischen Implantaten sollten daher den Temperatursensor nicht in den Taschen ihrer Kleidung

Umweltschutz

Umweltgerecht entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Der kabellose Temperatursensor ist mit einer Batterie ausgestattet. Entsorgen Sie die verbrauchte Batterie umweltgerecht.

Kabelloser Temperatursensor

Für detaillierte Angaben siehe Kapitel "Kochassistenzfunktionen" in der Gebrauchsanleitung für das Kochfeld. Lesen Sie die Anleitung durch.

Vorbereitung und Pflege des kabellosen Temperatursensors

In diesem Abschnitt erhalten Sie folgende Informationen:

■ Aufkleben des Silikonpatches
■ Verwendung des kabellosen Temperatursensors
■ Auswechseln der Batterie

Temperatursensor und Silikonpatches erhalten Sie im Fachhandel oder über unseren technischen Kundendienst. Geben Sie die entsprechende Referenznummer an.

00577921 Set mit 5 Silikonpatches

HEZ39050 Temperatursensor und Set mit 5 Silikonpatches

Aufkleben des Silikonpatches

Der Silikonpatch fixiert den Temperatursensor am Kochgeschirr.

Wird ein Kochtopf zum ersten Mal mit den Kochfunktionen verwendet, muss ein Silikonpatch angebracht werden.

Gehen Sie wie folgt vor:

1. Die Klebestelle am Topf muss fettfrei sein. Den Topf reinigen, gut trocknen und die Klebestelle z. B. mit Spiritus abreiben.
2. Die Schutzfolie vom Silikonpatch entfernen. Mithilfe der mitgelieferten Schablone den Silikonpatch in entsprechender Höhe auf den Topf kleben.

1. Den Silikonpatch andrücken, auch die Innenfläche.

Der Klebstoff benötigt zur korrekten Aushärtung 1 Stunde. Das Kochgeschirr während dieser Zeit nicht benutzen oder reinigen.

Hinweise

Das Geschirr mit dem Silikonpatch nicht über einen längeren Zeitraum in Spüllauge legen.
■ Sollte sich der Silikonpatch ablösen, muss ein neuer verwendet werden.

Verwendung des kabellosen Temperatursensors

Den Temperatursensor so am Silikonpatch anbringen, dass er sich perfekt anpasst.

■ Sicherstellen, dass der Silikonpatch vollständig trocken ist, bevor der Temperatursensor eingesetzt wird.
Das Kochgeschirr so aufstellen, dass der Temperatursensor zur seitlichen Außenfläche des Kochfeldes zeigt.
Der Temperatursensor darf nicht auf ein anderes heißes Kochgeschirr ausgerichtet werden, um eine Überhitzung zu vermeiden.
■ Entfernen Sie nach dem Garen den Temperatursensor vom Topf. Bewahren Sie ihn an einem sauberen, sicheren Ort und nicht in der Nähe von Wärmequellen auf.

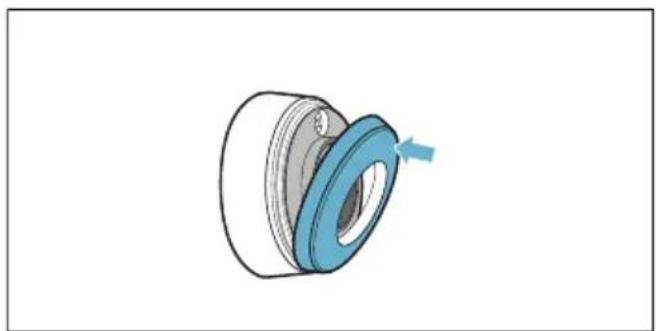

Auswechseln der Batterie

Wenn das Symbol am kabellosen Temperatursensor gedrückt wurde und die LED nicht aufleuchtet, hat sich die Batterie entladen.

Auswechseln der Batterie:

1. Die Silikonabdeckung vom Gehäuseunterteil abnehmen. Die Schrauben mit einem Schraubendreher aufschrauben.

1. Das Gehäuseoberteil abziehen. Die alte Batterie entfernen. Die neue Batterie einschieben. Dabei auf die Polung achten.

Zum Entfernen der Batterie keine Gegenstände aus Metall verwenden. Die Kontakte nicht berühren.

1. Gehäuseoberteil und Gehäuseunterteil wieder zusammenstecken. Dabei auf die korrekte Ausrichtung der Kontaktstifte achten.

1. Die Silikonabdeckung wieder am Gehäuseunterteil des Temperatursensors anbringen.

Hinweis: Verwenden Sie nur hochwertige Batterien des Typs CR2032. Sie halten besonders lange.

Reinigen

Temperatursensor

Reinigen Sie den Temperatursensor mit einem feuchten Tuch. Niemals in der Geschirrspülmaschine reinigen. Nicht ins Wasser tauchen und nicht unter fließendem Wasser reinigen.

Entfernen Sie den Temperatursensor nach dem Kochen vom Kochtopf. Bewahren Sie ihn an einem sauberen, sicheren Ort, beispielsweise in der Verpackung und nicht in der Nähe von Wärmequellen auf.

Silikonpatch

Vor dem Anbringen am Temperatursensor reinigen und abtrocknen. Für die Spülmaschine geeignet.

Hinweis: Das Geschirr mit dem Silikonpatch nicht über einen längeren Zeitraum in Spüllauge legen.

Fenster des Temperatursensors

Das Sensorfenster muss immer sauber und trocken sein. Gehen Sie wie folgt vor:

■ Regelmäßig die Verschmutzungen und Fettspritzer entfernen.
■ Zur Reinigung einen weichen Lappen oder Wattestäbchen und Fensterputzmittel verwenden.

Hinweise

■ Verwenden Sie keine kratzenden Reinigungsmittel wie Scheuerschwämme und Scheuerbürsten oder Reinigungsmilch.
■ Berühren Sie das Sensorfenster nicht mit den Fingern. Es könnte verschmutzt werden oder verkratzen.

Konformitätserklärung

Hiermit erklärt Robert Bosch Hausgeräte GmbH, dass das Gerät mit der Funktion kabelloser Temperatursensor den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG entspricht.

Eine ausführliche R&TTE Konformitätserklärung finden Sie im Internet unter www.bosch-home.com auf der Produktseite Ihres Gerätes unter Zusätzliche Dokumente.

Die Logos und die Marke Bluetooth® sind eingetragene Warenzeichen und Eigentum von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Robert Bosch Hausgeräte GmbH erfolgt unter Lizenz. Alle anderen Marken und Markennamen sind Eigentum der jeweiligen Firmen.

Table of contents

Intended use 8

Intended use

Bei Verwendung der Kochfunktionen muss die eingestellte Kochstelle mit der Kochstelle übereinstimmen, auf der sich der Topf mit dem Temperatursensor befindet.
