Typ produktu	Płyta indukcyjna
Marka	Bosch
Model	PXY695DE1E
Wymiary (szer. x gł. x wys.)	90 x 52 x 5 cm
Masa netto	15 kg
Zasilanie elektryczne	230 V / 400 V, 50 Hz
Maksymalna moc całkowita	7,4 kW
Liczba pól grzewczych	5 (w tym 2 strefy elastyczne)
Funkcja Boost	Tak, na wszystkich polach grzewczych
PowerManagement	Tak, ograniczenie mocy
Funkcja utrzymywania ciepła	Tak
Minutnik	Tak, z automatycznym wyłączaniem
Blokada dziecięca	Tak
Bezpieczne automatyczne wyłączanie	Tak
Wskaźnik ciepła resztkowego	Tak, na każdym polu grzewczym
Materiał powierzchni	Ceramika szklana
Czyszczenie	Gładka powierzchnia, zalecany środek do ceramiki szklanej
Wskaźnik naprawialności	8,4 / 10
Dostępność części zamiennych	5 lat od daty zakupu
Gwarancja producenta	2 lata

Często zadawane pytania - PXY695DE1E BOSCH

Jak zainstalować płytę grzewczą PXY695DE1E ?

Instalację musi przeprowadzić wykwalifikowany specjalista. Upewnij się, że wycięcie w blacie ma co najmniej 90 x 52 cm, a zasilanie elektryczne jest odpowiednie (230 V / 400 V). Postępuj zgodnie z dokładnymi wymiarami w instrukcji instalacji.

Jakie rodzaje garnków stosować na tej płycie indukcyjnej ?

Używaj naczyń z dnem magnetycznym (stal, żeliwo, emaliowane). Sprawdź magnesem. Minimalna średnica to 12 cm dla małych pól grzewczych i 15 cm dla dużych.

Co zrobić w przypadku błędu E na wyświetlaczu ?

Kody błędów (np. E011, E012) oznaczają usterkę. Wyłącz płytę i odczekaj 30 sekund przed ponownym włączeniem. Jeśli błąd się powtarza, skontaktuj się z serwisem Bosch.

Jak czyścić ceramiczną szklaną powierzchnię ?

Używaj specjalnego środka do ceramiki szklanej i miękkiej ściereczki lub skrobaczki. Nie używaj ściernych środków ani metalowej gąbki. W przypadku przypaleń delikatnie zeskrob odpowiednim skrobakiem.

Funkcja PowerManagement: do czego służy ?

PowerManagement umożliwia ograniczenie całkowitej mocy płyty, aby uniknąć wyzwolenia wyłącznika. Możesz ustawić ten limit w ustawieniach (np. 3,5 kW, 4,5 kW itd.).

Czy mogę używać patelni indukcyjnej na elastycznym polu grzewczym ?

Tak, elastyczne strefy automatycznie dostosowują się do kształtu i rozmiaru naczynia. Umieść patelnię na środku, a strefa się skonfiguruje.

Jak aktywować blokadę dziecięcą ?

Naciśnij przycisk blokady (symbol kłódki) przez 3 sekundy. Sygnał dźwiękowy potwierdzi aktywację. Aby dezaktywować, powtórz tę samą czynność.

Czy płyta nagrzewa się podczas normalnego użytkowania ?

Ceramika szklana nagrzewa się przez kontakt z garnkami, ale obszar poza polem grzewczym pozostaje zimny. Jednak po użyciu może występować ciepło resztkowe: zachowaj ostrożność.

Gdzie znaleźć części zamienne do tego modelu ?

Części zamienne są dostępne na stronie Bosch Home Professional lub u autoryzowanych sprzedawców. Użyj numeru modelu PXY695DE1E, aby zidentyfikować części.

Jaka jest gwarancja i jak z niej skorzystać ?

Gwarancja producenta wynosi 2 lata od daty zakupu. Zachowaj paragon. W przypadku problemu skontaktuj się z obsługą klienta Bosch lub sprzedawcą. Zaleca się instalację przez profesjonalistę, aby zachować gwarancję.

INSTRUKCJA OBSŁUGI PXY695DE1E BOSCH

Używanie zgodne z przeznaczeniem .... 84

Ważne wskazówki dotyczące bezpieczeństwa.... 85

Ochrona środowiska ..... 86

Utylizacja zgodna z przepisami o ochronnie środowiska naturalnego . .86

Bezprzewodowy czujnik temperatury.... 86

Przygotowanie i konserwacja bezprzewodowego czujnika temperatury 86

Czyszczenie....88 Deklaracja zgodności....89

Więcej informacji na temat naszych produktów, wyposażenia, części zamiennych oraz serwisu można znaleźć na stronie internetowej: www.bosch-home.com oraz w sklepie internetowym: www.bosch-eshop.com

Używanie zgodne z przeznaczeniem

Dokładnie przeczytać instrukcję. Instrukcję obsługi i montażu należy zachować do późniejszego wglądu lub dla kolejnego użytkownika.

Po rozpakowaniu należy sprawdzić stan urządzenia. Jeżeli urządzenie uległo uszkodzeniu w trakcie transportu, nie można go używać. Należy powiadomić serwis techniczny i udokumentować uszkodzenia w formie pisemnej, w przeciwnym razie wszelkie roszczenia o odszkodowanie będą nieskuteczne.

Urządzenie jest przeznaczone wyłącznie do użytku w gospodarstwie domowym i podobnych otoczeniach. Urządzenia należy używać wyłącznie do przygotowywania potraw i napojów. Proces przygotowywania potraw i napojów należy nadzorować. Krótki proces przygotowywania potraw i napojów należy nadzorować ciągle. Urządzenia używać wyłącznie w zamkniętych pomieszczeniach.

Urządzenie mogą obsługiwać dzieci w wieku powyżej 8 lat oraz osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadczenia lub wiedzy, jeśli pozostają pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostały pouczone, jak właściwie obsługiwać urządzenie i są świadome związanych z tym zagrożeń.

Dzieci nie mogą bawić się urządzeniem. Czyszczenie i czynności konserwacyjne nie mogą być wykonywane przez dzieci, chyba że mają one ukończone 8 lat i są nadzorowane przez osobę dorosłą.

W przypadku korzystania z funkcji gotowania ustawione pole grzewcze musi być zgodne z polem grzewczym, na którym znajduje się garnek z czujnikiem temperatury.

Ważne wskazówki dotyczące bezpieczeństwa

Ostrzeżenie

Niebezpieczeństwo na skutek magnetyzmu!

W bezprzewodowym czujniku temperatury znajduje sie magnes. Elementy o właściwościach magnetycznych mogą uszkodzić implanty elektroniczne, np. rozruszniki serca, pompy insulinowe. Osoby posiadające implanty elektroniczne powinny unikać noszenia czujnika temperatury w kieszeniach ubrania i dopilnować, aby odstęp między rozrusznikiem serca lub podobnym urządzeniem medycznym nie był mniejszy niż 10 cm.

Ostrzeżenie

Niebezpieczeństwo zranienia!

■ Bateria w bezprzewodowym czujniku temperatury może ulec uszkodzeniu lub pęknąć, jeżeli stanie się zbyt gorąca. Po zakończeniu gotowania zdjąć czujnik z płyty grzewczej i nie przechowywać go w pobliżu źródeł ciepła.
Czujnik temperatury może być bardzo gorący podczas zdejmowania z garnka. Do zdejmowania należy używać rękawic kuchennych lub ściereczki do naczyń.

Ochrona środowiska

Utylizacja zgodna z przepisami o ochronnie środowiska naturalnego

Opakowanie należy usunąć zgodnie z przepisami o ochronie środowiska.

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą z dnia 29 lipca 2005r. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostka, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Bezprzewodowy czujnik temperatury jest wyposażony w baterię. Zużytą baterię należy zutylizować zgodnie z przepisami o ochronie środowiska.

Bezprzewodowy czujnik temperatury

Szczegółowe informacje zawiera rozdział "Funkcje asystenta gotowania" w instrukcji obsługi płyty grzewczej. Należy zapoznać się z treścią instrukcji.

Przygotowanie i konserwacja bezprzewodowego czujnika temperatury

Niniejszy rozdział zawiera informacje na temat:

■ naklejania nakładki silikonowej
■ stosowania bezprzewodowego czujnika temperatury
■ wymiany baterii

Czujnik temperatury i nakładkę silikonową można nabyć w sklepach specjalistycznych lub w naszym serwisie technicznym. Zawsze należy podać odpowiedni numer referencyjny.

00577921 Zestaw z 5 nakładkami silikono- wymi

HEZ39050 Czujnik temperatury i zestaw 5 nakładek silikonowych

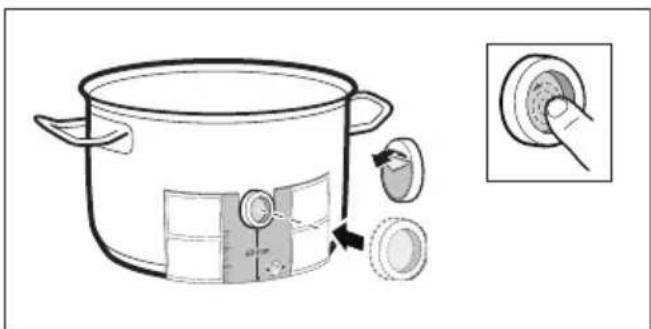

Naklejanie nakładki silikonowej

Nakładka silikonowa mocuje czujnik temperatury na naczyniu do gotowania. Jeżeli naczynie do gotowania jest po raz pierwszy używane w połączeniu z funkcjami gotowania, konieczne jest przymocowanie nakładki silikonowej. Należy postępować w następujący sposób:

1. Miejsce naklejenia na garnku musi być odtłuszczone. Garnek wyczyścić, starannie osuszyć i przetrzeć miejsce naklejenia np. spirytusem.

2. Usunąć folię ochronną z nakładki silikonowej. Za pomocą dołączonego szablonu nakleić na odpowiedniej wysokości nakładkę silikonową na garnek.

1. Docisnąć nakładkę silikonową, również powierzchnię wewnętrzną. Proces całkowitego utwardzenia kleju trwa 1 godzinę. W tym czasie nie używać ani cze czyścić naczynia do gotowania.

Wskazówki

Naczynie z nakładką silikonową nie może zbyt długo leżeć w roztworze wody i detergentu.
■ W przypadku oderwania się nakładki silikonowej należy zastosować nową.

Stosowanie bezprzewodowego czujnika temperatury

Czujnik temperatury nasadzić na nakładkę silikonową w taki sposób, aby był dokładnie dopasowany.

■ Przed nasadzeniem czujnika temperatury upewnić się, że nakładka silikonowa jest całkowicie sucha.

Naczynie do gotowania ustawić w taki sposób, aby czujnik temperatury był skierowany w stronę bocznej powierzchni zewnętrznej płyty grzewczej.
Czujnik temperatury nie może być skierowany w stronę innego gorącego naczynia do gotowania, w przeciwnym razie mógłby ulec przegrzaniu.
■ Po zakończeniu gotowania zdjąć z garnka czujnik temperatury. Przechowywać go w czystym, bezpiecznym miejscu, z dala od źródeł ciepła.

Wymiana baterii

Jeżeli dioda LED nie zaświeci się po naciśnięciu symbolu na bezprzewodowym czujniku temperatury, bateria jest rozładowana.

Wymiana baterii:

1. Zdjąć silikonową osłonę z dolnej części obudowy. Za pomocą śrubokręta odkręcić śruby.

1. Zdjąć górną część obudowy. Wyjąć zużytą baterię. Włożyć nową baterię. Zwrócić uwagę na polaryzację.

Nie wyjmować baterii za pomocą metalowych przedmiotów. Nie dotykać styków.

1. Ponownie złożyć górną i dolną część obudowy. Zwrócić przy tym uwagę na prawidłowe ustawienie styków.

1. Ponownie nałożyć silikonową osłonę na dolną część obudowy czujnika temperatury.

Wskazówka: Używać wysokiej jakości baterii typu CR2032. Są bardzo wydajne i wytrzymałe.

Czyszczenie

Czujnik temperatury

Czujnik temperatury czyścić wilgotną ściereczką. W żadnym wypadku nie czyścić w zmywarce do naczyń. Nie zanurzać w wodzie ani nie myć pod bieżącą woda.

Po zakończeniu gotowania zdjąć z garnka czujnik temperatury. Przechowywać go w czystym, bezpiecznym miejscu, na przykład w opakowaniu z dala od źródeł ciepła.

Nakładka silikonowa

Przed nasadzeniem na czujnik temperatury nakładkę należy wyczyścić i wytrzeć do sucha. Nadaje się mycia w zmywarce do naczyń.

Wskazówka: Naczynie z nakładką silikonową nie może zbyt długo leżeć w roztworze wody i detergentu.

Okienko czujnika temperatury

Okienko czujnika gotowania musi być zawsze czyste i suche. Należy postępować w następujący sposób:

• Regularnie usuwać pozostałości tłuszczu i inne zanieczyszczenia.
  Do czyszczenia używać miękkiej ściereczki lub patyczka higienicznego oraz środka do mycia okien.

Wskazówki

Nie stosować środków czyszczących powodujących zarysowania, takich jak szorstkie gąbki, szczotki, a także mleczka do szorowania.
Nie dotykać okienka czujnika palcami. Mogłoby się zabrudzić lub zarysować.

Deklaracja zgodności

Firma Robert Bosch Hausgeräte GmbH oświadcza niniejszym, że urządzenie z funkcją bezprzewodowego czujnika temperatury jest zgodne z zasadniczymi wymaganiami i innymi właściwymi postanowieniami Dyrektywy 1999/5/WE.

Pełny tekst deklaracji zgodności R&TTE jest dostępny w Internecie pod adresem www.bosch-home.com na stronie produktu w zakładce Dokumenty dodatkowe.

Logo i marka Bluetooth® są zarejestrowanymi znakami towarowymi i stanową własność Bluetooth SIG, Inc. Każde użycie tych marek przez firmę Robert Bosch Hausgeräte GmbH podlega warunkom licencji. Wszystkie pozostałe marki i nazwy handlowe należą do odnośnych firm.
