BEDIENUNGSANLEITUNG PMTR 4 A1 POWERFIX

SET DE TRANSPORT DE MOBILIER PMTR 4 A1

FR BE

SET DE TRANSPORT DE MOBILIER

Originalbetriebsanleitung

NL BE

MEUBELTRANSPORT SET

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Bedienungs- und Sicherheitshinweise

Bochum, le 30.11.2011

Semi Uguzlu, Responsible qualité

INHOUDSOPGAVE

BLADZIJDE

Sicherheitshinweise 14
Bestimmungsgemäß Gebrauch 14
Beschreibung 14
Lieferumfang 14
Übersicht 15
Technische Daten 15
Möbelstück auf die Rollunterlagen stellen 15
Möbelstück verschieben 16
Rollunterlagen entfernen 16
Hilfe bei Fehlern 16
Reinigen 16
Aufbewahren 16
Entsorgen 17
Importeur/Service 17
Konformitätserklung 17

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und haben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

MOBELTRANSPORT-SET

Sicherheitshinweise

Verletzungsgefahren!

• Durch kippende Lasten sind schwere Verletzungen möglich. Stellen Sie sicher, dass die zu transportierende Last nicht kippen kann. Lassen Sie eine zweite Person mithelfen. Bewegen Sie die Last nur langsam.
• Durch unkontrolliert abgesenkte Lasten sind Verletzungen möglich. Lassen Sie die Last nur kontrolliert ab.
• Verwenden Sie den Hebelarm und die vier Rollunterlagen nur in einwandfreiem Zustand.
• Verlangern Sie nicht den Hebelarm.
• Sichern Sie Türen von Möbelstücken vor dem Transport gegen unbeabsichtigtes Öffnen.
• Stellen Sie sicher, dass auf dem Transportweg keine Hindernisse im Weg stehen.
• Verwenden Sie das Möbeltransport-Set nur auf ebenen Flächen.
• Richten Sie die Rollunterlagen unter dem Möbelstück so aus, dass die Rollen in die gleiche Richtung zeigen.
• Lassen Sie Kinder und aufsichtsbedürftige Personen nicht unbeaufsichtig mit dem Möbel-transport-Set hantieren.
  These konnen möglichce Gefahren nicht immer richtig einschädzen.

Sachschaden!

• Entfernen Sie vor dem Anheiten und Transport den Inhalt aus den Möbelstücken.

• Durch falsches Ansetzen des Hebelarms sind Beschädigungen der Möbelstücke möglich. Schieber den beweglichen Kopf des Hebelarms immer bis zum Anschlag unter die Möbelstücke.

• Platzieren Sie die vier Rollunterlagen unter die äußeren Ecken des Möbelstücks. Das Möbelstück soll damit vollflächig auf den vier Rollunterlagen aufliegen.

• Transportieren Sie größere Möbelstücke zusammen mit einer zweiten Person.
• Stellen Sie sicher, dass auf dem Transportweg keine Hindernisse im Weg stehen.
• Verwenden Sie das Möbeltransport-Set nur auf ebenen Flächen.

Bestimmungsgemäßer Gebrauch

Das Möbeltransport-Set ist nur für das Transportieren von Möbelstücken über kurze Strecken geeignet.

Das Mobeltransport-Set ist nicht für den gewerblichen Einsatz vorgesehen.

Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.

Beschreibung

Mit Hilfe des Möbeltransport-Sets konnen Sie Möbelstücke anheiten und auf die Rollunterlagen stellen. Anschließend konnen Sie die Möbelstücke mit geringem Kraftaufwand über kurze Strecken transportieren.

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken, ob der Lieferumfang vollständig und der Zustand des Möbeltransport-Sets einwandfrei ist:

1 Hebelarm mit beweglichem Kopf
4 Rollunterlagen mit drehbarem Auflageteller
Bedienungsanleitung

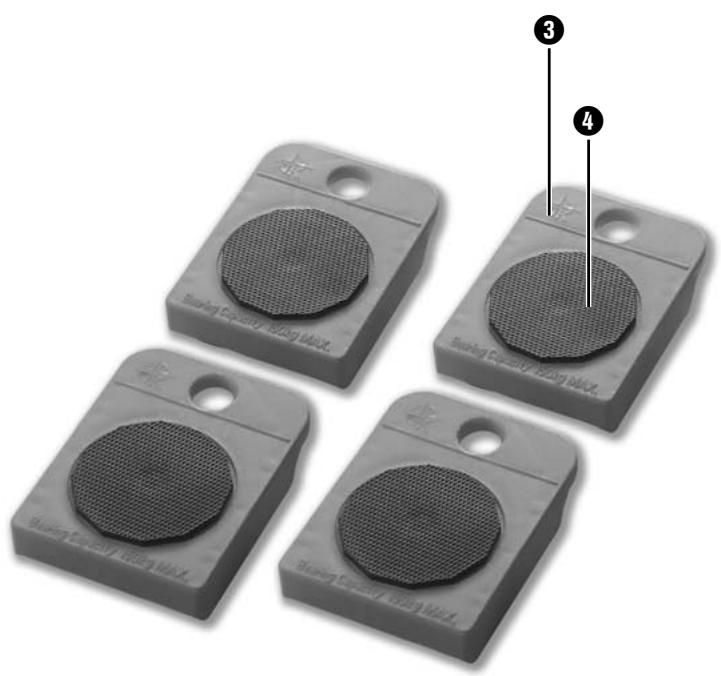

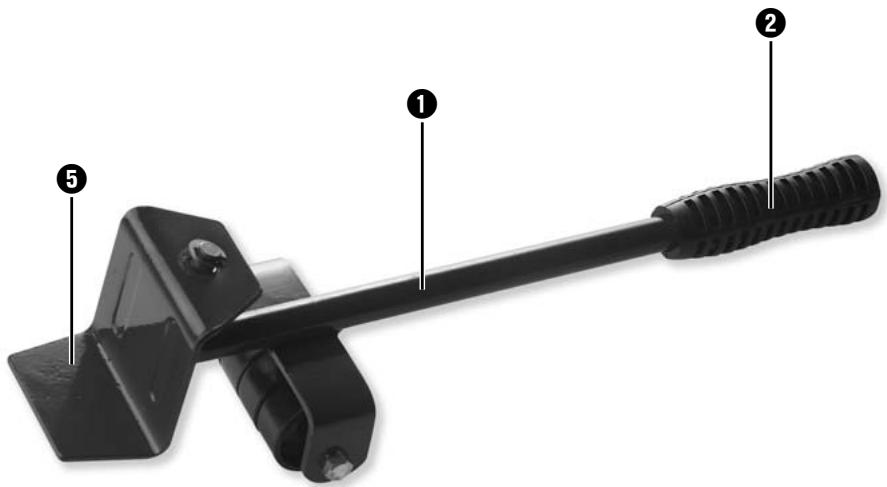

Übersicht

1 Hebelarm
2 Handgriff
3 Rollunterlage
Drehbarer Auflageteller
5 Beweglicher Kopf

Technische Daten

Belastbarkeit pro Rollunterlage: 150kg

Belastbarkeit Hebelarm: 150kg

Gewicht: ca. 1,1 kg

Möbelstück auf die Rollunterlagen stellen

1. Stellen Sie sichere, dass genügend Platz zum sicheren Arbeitsen vorhanden ist.
2. Entfernen Sie Hindernisse wie z. B. andere Möbelstücke im Umkreis von ca. 1,5 m um die Rollunterlagen 3.

① Hinweis:

Um ein ungleichmäßiges Anheiten zu vermeiden, setzen Sie den Hebelarm 1 immer unter Berücksichtigung des Lastschwerpunktes an der anzuhebenden Seite an.

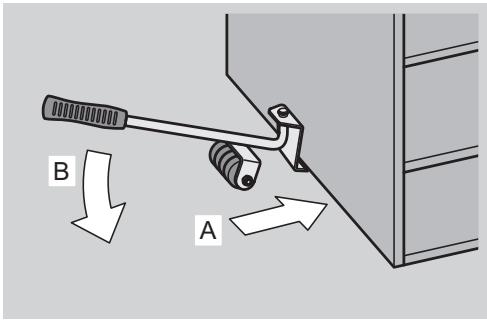

1. Fassen Sie den Hebelarm ① am Handgriff ② an. So benötigen Sie am wichtigen Kraft.
2. Schieben Sie den beweglichen Kopf 5 des Hebelarms 1 mittig unter das Mobelstück (A).

3. Um das Möbelstück anzuheben, drücken Sie den Hebelarm 1 langsam nach unten (B).

4. Halten Sie den Hebelarm ① gedrückt.

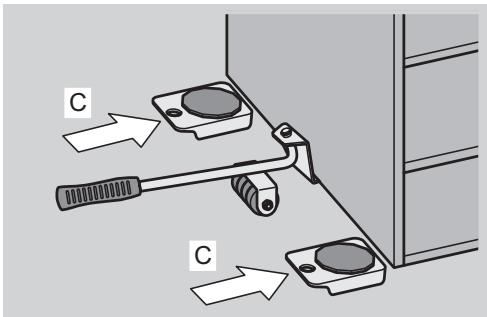

1. Schieben Sie jeweils eine Rollunterlage ③ (C) unter die beiden angehobenen Ecken des Möbelstücks.

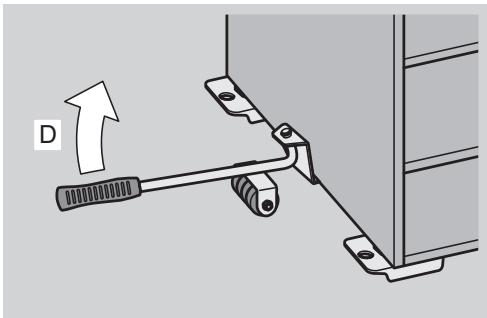

1. Um das Möbelstück auf die Rollunterlagen abzuseken, haben Sie den Hebelarm 1 langsam an (D).

1. Entfernen Sie den Hebelarm 1.
2. Wiederholen Sie die Handlungsschritte für die gegenüberliegende Seite des Möbelstücks.

① Hinweis:

Die Rollunterlagen sind mit je einem drehbaren Auflageteller ausgestattet. Damit konnen Sie nachträglich die Rollunterlagen unter dem Möbelstück aussrichten.

Möbelstück verschieben

1. Richten Sie die Rollunterlagen so aus, dass die Rollen in eine Richtung zeigen.
2. Verschieben Sie das Möbelstück mit Hilfe der Rollunterlagen 3 an den gewünschten Ort.

Rollunterlagen entfernen

① Hinweis:

Um ein ungleichmäßiges Anheiten zu vermeiden, setzen Sie den Hebelarm 1 immer unter Berücksichtigung des Lastschwerpunktes an der anzuhebenden Seite an.

1. Schieben Sie die den beweglichen Kopf ⑤ des Hebelarms ① mittig unter das Möbelstück.

① Hinweis:

Fassen Sie den Hebelarm 1 am Handgriff 2 an. So benötigen Sie am wichtigen Kraft.

1. Um das Möbelstück anzuheben, drücken Sie den Hebelarm 1 langsam nach unter.
2. Halten Sie den Hebelarm ① gedrückt.
3. Entfernen Sie die Rollunterlagen 3.
4. Um das Möbelstück abzuseken, haben Sie den Hebelarm 1 langsam an.
5. Entfernen Sie den Hebelarm 1.
6. Wiederholen Sie die Handlungsschritte für die gegenüberliegende Seite des Möbelstücks.

Hilfe bei Fehlern

Das Möbelstücklässt sich nur schwer verschieben.

• Richten Sie die Rollunterlagen 3 so aus, dass die Rollen in eineichtigung zeigen.

Das Möbelstück kippt liegt.

• Platzieren Sie die vier Rollunterlagen 3 unter die außeren Ecken des Mobelstucks. Das Mobelstück soll damit vollflächig auf den vier Rollunterlagen 3 aufliegen.

Reinigen

Achtung

Beschädigung des Hebelarms 1 und der Rollunterlagen 3 möglich.

Verwenden Sie für die Reinigung des Hebelarms 1 und der vier Rollunterlagen 3 niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoffe angreifen. Reinigen Sie den Hebelarm 1 und die vier Rollunterlagen 3 ausschließlich mit einem feuchten Tuch.

Aufbewahren

In den Rollunterlagen 3 ist jeweils ein Loch vorhanden. Mit diesen Lächern konnen Sie die Rollunterlagen z.B. an einer Lochwand für Werkzeuge aufhängen.

Sie können das Möbeltransporter-Set auch in der Verpackung aufbewahren.

Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung.

Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungs-einrichtung in Verbindung.

Führn Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Importeur/Service

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com

Tel.: [phone] / 30180

IAN71825

Konformitätserklarung

Wir, Kompernaß Handelsgesellschaft GmbH, Burgstraße 21, D-44867 Bochum,

erklaren in alleiniger Verantwortung, dass das

Produkt allen Anforderungen der

Maschinenrichtlinie 2006/42/EC entspricht.

Typ/Gerätebezeichnung:

Powerfix Profi Plus Möbeltransport-Set PMTR 4 A1

Seriennummer:

IAN71825

Herstellungsjahr:

11/2011

Bochum, den 30.11.2011

Semi Uguzlu, Qualitätsmanager

KOMPERNASS GMBH

Burgstraße 21

D-44867 Bochum

www.kompernass.com

Version des informations · Stand van de informatie

Stand der Informationen: 12/2011

Ident.-No.: PMTR4A1112011-1
