BEDIENUNGSANLEITUNG PBUH 1.5 A1 POWERFIX

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 75094

Importateur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com

Inhoud

Inleiding. 10

Technische gegevens 14

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

IAN 75094

BE Service Belgie

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 75094

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com

Inhaltsverzeichnis

Einleitung 18

Bestimmungsgemäß Verwendung 18

Sicherheit 18

Grundlegende Sicherheitschinweise 18

Teilebeschreibung. 19

Inbetriebnahme 19

Lieferumfang und Transportinspektion 19

Batterien einlagen/wechseln 20

Bedienung und Betrieb. 20

Displayanzeigen 20

Bau- oder Holzfeuchte messen 21

Temperaturanzeige 21

Taschenlampe 21

Abschaltautomatik 21

Technische Daten. 22

Holzfeuchte-Richtwerte furBrennholz. 22

Baufeuchte - Richtwerte fur Beton / Estrich 22

Reinigung. 23

Wartung. 23

Lagerung/Entsorgung 23

Lagerung 23

Gerat entsorgen. 23

Batterien entsorgen 23

Anhang 24

Service 24

Imprimeur 24

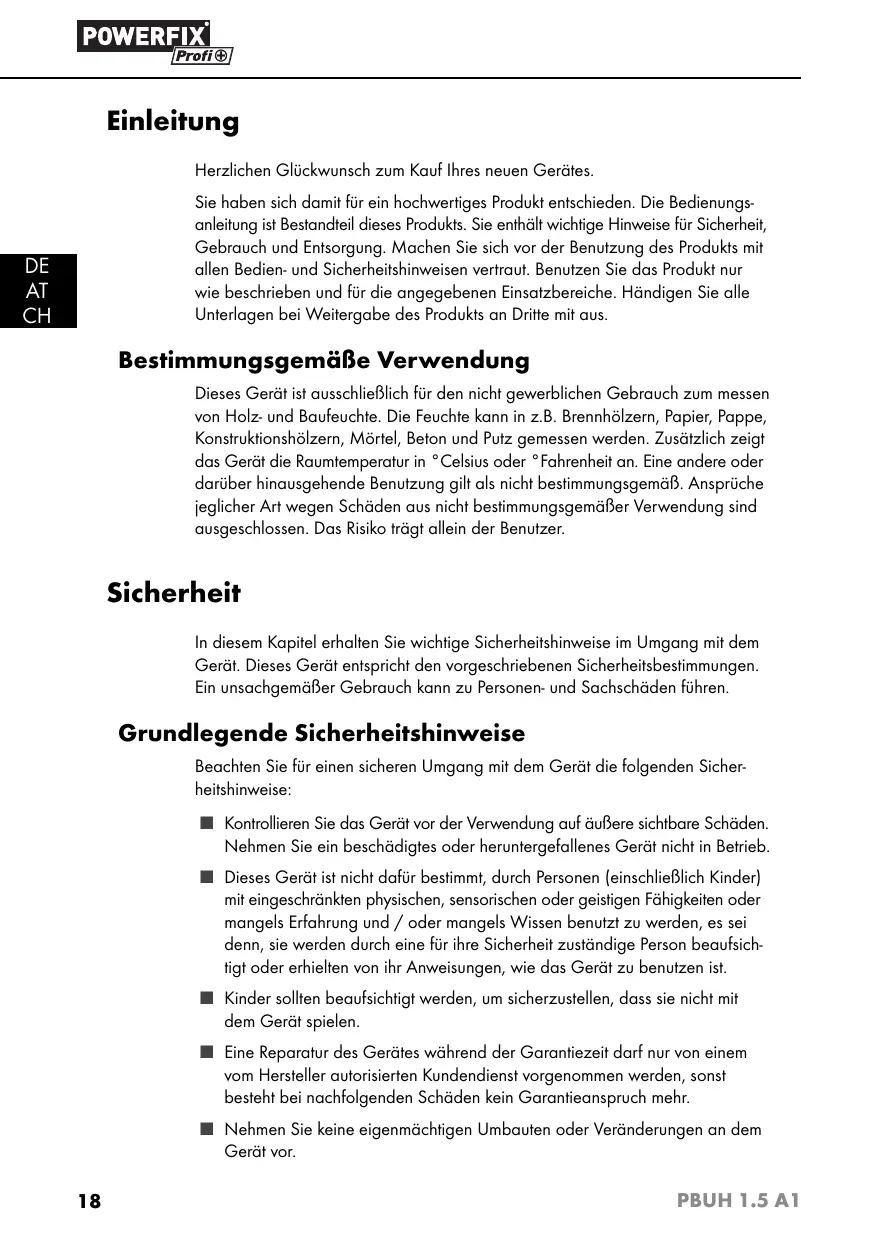

Einleitung

Herzlichen Glückwunsch zum Kauf Ihr's neuen Gerätes.

Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil these Products. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitschinweisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäß Verwendung

Dieses Gerät ist ausschließlich für den nicht gewerblichen Gebrauch zum messen von Holz- und Baufeuchte. Die Feuche kann in z.B. Brennhölzern, Papier, Pappe, Konstruktionsholzern, Mortel, Beton und Putz gemessen werden. Zusätzlich zeigt das Gerät die Raumtemperatur in °Celsius oder °Fahrenheit an. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risikoträgt allein der Benutzer.

Sicherheit

In thisem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Dieses Gerät entspricht den vorgeschreibenben Sicherheitsbestimmungen. Ein unsachgemäßiger Gebrauch kann zu Personen- und Sachschäden führen.

Grundlegende Sicherheitschinweise

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicherheitschinweise:

■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sightbare Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Gerät nicht in Betrieb.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufschnitt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzten ist.
■ Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
Eine Reparatur des Gerätes während der Garantiezeitarf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.
■ Nehmen Sie keine eigenmächtigen Umbauten oder Veränderungen an dem Gerät vor.

Schützen Sie das Gerät vor Feuchtigkeit und dem Eindringen von Flüssigkeiten.
Die Messstifte sind sehr spitz. Seien Sie vorsichtig, wenn Sie mit dem Gerät arbeiten. Setzen Sie immer die Schutzkappe auf das Gerät, wenn Sie es nicht benutzen. Es besteht Verletzungsgefahr!

Für den sicheren Umgang mit Batterien beachten Sie folgende Sicherheitshinweise:

Werfen Sie Batterien nicht ins Feuer.
Schlieben Sie Batterien nicht kurz.
Versuchen Sie nicht, Batterien wieder aufzuladen.
Überprüfen Sie regelmäßige die Batterien. Ausgetretene Batteriesäure kann dauerhafte Schäden am Gerät verursachen. Im Umgang mit beschädigten oder ausgelaufenen Batterien besondere Vorsicht walten halten. Veratzungsgefahr! Schutzhandschuhe/TRagen.
■ Batterien für Kinder unzugänglich aufbewahren. Bei Verschlucken umgehend einen Arzt aufsuchen.
Entnehmen Sie die Batterien, wenn Sie das Gerät längerere Zeit nicht benutzen.

Teilebeschreibung

1 Schutzkappe/Testhilfe
2 Messstifte
3 Display
4 Batteriefach
5 Taste ON/SET (Ein-/Ausschalter / Messtaste)
6 Taste (LED ein/aus)
7 LED

Inbetriebnahme

Lieferumfang und Transportinspektion

Das Gerät wird standardmäßig mit folgenden Komponenten geleifert:

Bau- und Holzfeuchtemessgerät
- 4 × 1,5V Batterien (AAA/Micro/LRO3)
- These Bedienungsanleitung

HINWEIS

Prufen Sie die Lieferung auf Vollständigkeit und auf sichbare Schäden.
Beiner unvollständigen Lieferung oder Schaden infolge mangelhafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline (siehe Kapitel Service).

Batterien einlagen/wechseln

Schrauben Sie das Batteriefach 4 auf der Geräterückseite auf.
Legen Sie 4 neue Batterien vom Typ AAA in das Batteriefach ④ ein. Achten Sie daraufuf, die Batterien entsprechend ihrer Polarität einzulegen.
Setzen Sie wieder den Batteriefachdeckel auf das Batteriefach 4 und schrauben Sie es zu.

Bedienung und Betrieb

In thisem Kapitel erhalten Sie wichtige Hinweise zur Bedienung und zum Betrieb des Gerätes.

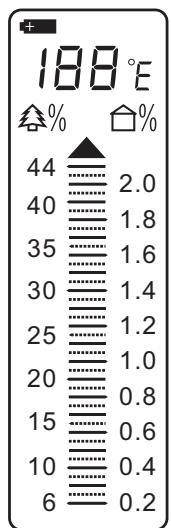

Displayanzeigen

Das Display 3 hat folgenden Aufbau:

+	Erscheint theses Symbol,müssen die Batterien gewechselt werden.
	Die linke Skala zeigt die Holzfeuchte von 6-44% an.
	Die rechte Skala zeigt die Baufeuchte von 0,2-2,0% an.
°F	Die Temperatur wird am oberen Ende des Displays in °Celsius oder °Fahrenheit angezeigt.

Das Messergebnis wird in der Displaymitte mit Messstrichen dargestellt. In der linken Skala stellt jeder Messstrich 1% dar. In der rechten Skala stellt jeder Messstrich 0,05% dar.

Bau- oder Holzfeuchte messen

Schalten Sie das Gerät durch Drücken der Taste ON/SET 5 ein.
Prüfen Sie vor der ersten Messung, ob das Gerät einwandfrei Funktioniert. Verwenden Sie hierzu die Testilfe ①. Auf der Testilfe ① finden Sie vier Messpunkte markiert als B und T.

Drücken Sie die Messstifte 2 auf die Messpunkte B. Alle Messstriche im Display 3 beginnen zu blinken.
Drucken Sie nun die Messstifte 2 auf die Messpunkte T. Die Messstriche im Display 3 sollenn nun 19% (+ / - 1%) anzeigen.
Wenn Sie bei beiden Tests die angegebenen Werte erreichen, ist das Geräf Funktionsbereit.
Drücken Sie die Messstifte 2 in das zu prüfende Material. Die Messstriche im Display 3 zeigen den Feuchtgehalt an.
Um das Ergebnis für Brennhölzer, Pappe und Konstruktionsholzer abzulesen, verwenden Sie die linke Skala mit dem Symbol.
Um das Ergebnis für Mörtel, Beton und Putz abzulesen, verwenden Sie die rechte Skala mit dem -Symbol.
Überschreitet der gemessene Wert die Maximalwerte von 2 % bzw. 44 % beginnen die Messstriche zu blinken.
Um Messfehler zu minimieren, führen Sie vergleichende Messungen an mehreren Stellen durch.

Temperaturanzeige

Die Temperatur wird am oberen Ende des Displays 3 angezeigt.
Drücken Sie die Taste ON/SET 5 für 3 Sekunden, um zwischen Celsius und Fahrenheit umzuschalten.

Taschenlampe

Drucken Sie die Taste für 3 Sekunden, um die LED 7 einzuschalten.
Drucken Sie die Taste 出 erneut, um die LED 7 auszuschalten.

Abschaltautomatik

Nach 30 Sekunden ohne Tastendruck schaltet sich das Gerät automatisch ab. Die Abschaltautomatik ist außer Funktion, solange die LED ⑦ eingeschaltet ist.

Technische Daten

Stromversorgung	4 x 1,5 V Batterien Typ AAA/Micro/LRO3
Genaigung	Holzfeuchte	Messung < 30 % = +/- 2 %
		Messung > 30 % = +/- 4 %
	Baufeuchte	Messung < 1,4 % = +/- 0,1 %
		Messung >1,4 % = +/- 0,2 %
Maße	ca. 14,4 x 4,4 x 3,2 cm
Gewicht	ca. 100 g
Betriebstemperatur	0°-40°C

Holzfeuchte - Richtwerte für Brennanholz

6-15% Holzfeuchte = Sehr gute Brennwerte
16-20% Holzfeuchte = Mit Einschränkungen zum Heizen geeignet
21-44% Holzfeuchte = Keine Eignung zum Heizen

Weitere Trocknung nötig

Baufeuchte - Richtwerte für Beton/Estrich

Die dunkel hinterlegten Werte werden als Nass eingestuft.

Mögliche Beschädigung des Gerätes.

Eindringende Feuchtigkeit kann zu einer Beschädigung des Gerätes führen.

Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden.
■ Reinigen Sie das Gehäuse ausschließlich mit einem leicht feuchten Tuch und einem milden Spülmittel.
■ Reinigen Sie die Messspitzen mit einem leicht feuchten Tuch und trocknen Sie sie anschließend ab.

Wartung

■ Kontrollieren Sie das Gerät vor jeder Verwendung auf äußere sightbare Schäden.
■ Kontrollieren Sie die Messspitzen vor jeder Verwendung auf Beschädigungen.

Lagerung/Entsorgung

Lagerung

Setzen Sie immer die Schutzkappe 1 auf das Gerät, wenn Sie es nicht benutzen. Entnahmen Sie die Batterien, wenn Sie das Gerät längerere Zeit nicht benutzen. Lagern Sie das Gerät in einer trockenen Umgebung.

Geräntsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Diese Produkt unterliegt der europäischen Richtlinie 2002/96/EC WEEE (Waste Electrical and Electronic Equipment).

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungseinrichtung in Verbindung.

Batterien entsorgen

Batterien dürfen nicht im Hausmüll entsorgt werden. jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben. Diese Verpflichtung dient dazu, dass Batterien einer umweltschonenden Entsorgung zugeführrt werden können. Geben Sie Batterien nur im entladenen Zustand darüber.

Anhang

Service

DE Service Deutschland

Tel.: [phone] (0,14 EUR/Min. aus dem dt. Festnetz,

Mobilfunk max. 0,42 EUR/Min.)

E-Mail: [e-mail]

IAN 75094

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 75094

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN75094

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com

Index

Introduction 26

Intended use 26

Safety. 26

Stand der Informationen - Last Information Update:

06/2012 - Ident.-No.: PBUH1.5A1042012-2
