RT-RH 20 Kit - Bohrmaschine EINHELL - Kostenlose Bedienungsanleitung

Produkttyp	Schlagbohrmaschine mit Kabel
Marke	Einhell
Modell	RT-RH 20 Kit
Stromversorgung	Netz 230 V ~ 50 Hz
Nennleistung	700 W
Leerlaufdrehzahl	0 – 2800 U/min (variabel)
Anzahl Gänge	1
Maximale Bohrfähigkeit Stahl	10 mm
Maximale Bohrfähigkeit Holz	25 mm
Maximale Bohrfähigkeit Beton	20 mm
Bohrfutter	Selbstspannend, Kapazität 1 – 10 mm
Gewicht	1,8 kg
Abmessungen (L x B x H)	30 x 20 x 8 cm
Hauptfunktionen	Bohren, Schlagbohren, Schrauben
Sicherheit	Schalter mit Arretierung, Zusatzhandgriff inklusive
Lieferumfang	Bohrmaschine, Zusatzhandgriff, Tiefenanschlag, Schraubendrehereinsätze
Pflege und Reinigung	Mit einem trockenen Tuch reinigen, Kohlebürsten regelmäßig überprüfen
Ersatzteile und Reparierbarkeit	Kohlen, Bohrfutter, Schalter erhältlich

Häufig gestellte Fragen - RT-RH 20 Kit EINHELL

Wie wechsle ich das Bohrfutter der Bohrmaschine RT-RH 20?

Um das Bohrfutter zu wechseln, stellen Sie zunächst sicher, dass das Gerät vom Stromnetz getrennt ist. Verwenden Sie den Spezialschlüssel (falls mitgeliefert) oder einen Inbusschlüssel, um das Bohrfutter zu lösen. Drehen Sie gegen den Uhrzeigersinn, um es zu entfernen, und montieren Sie das neue Bohrfutter im Uhrzeigersinn. Ziehen Sie es fest an.

Wie verwende ich die Schlagfunktion?

Stellen Sie den Moduswahlschalter auf das Symbol Schlagbohren (Hammer). Verwenden Sie diese Funktion nur zum Bohren in Mauerwerk oder Beton. Für Holz oder Metall verwenden Sie den normalen Bohrmodus.

Welche Leistung hat diese Bohrmaschine?

Die Bohrmaschine Einhell RT-RH 20 Kit hat eine Nennleistung von 700 W und eine variable Drehzahl von 0 bis 2800 U/min. Damit können Sie in Stahl bis zu 10 mm, in Holz bis zu 25 mm und in Beton bis zu 20 mm bohren.

Wie stelle ich die Drehzahl ein?

Drücken Sie den Schalter allmählich, um die Geschwindigkeit zu erhöhen. Je stärker Sie drücken, desto schneller dreht sich das Gerät. Es gibt keinen mechanischen Geschwindigkeitswähler; die Drehzahl ist elektronisch variabel.

Wie reinige ich die Bohrmaschine nach dem Gebrauch?

Trennen Sie das Gerät vom Stromnetz. Verwenden Sie ein trockenes Tuch oder ein leicht feuchtes Tuch, um das Gehäuse abzuwischen. Tauchen Sie die Bohrmaschine niemals in Wasser. Reinigen Sie regelmäßig die Lüftungsschlitze mit einer weichen Bürste.

Muss der Zusatzhandgriff verwendet werden?

Ja, verwenden Sie aus Sicherheitsgründen immer den mitgelieferten Zusatzhandgriff. Er bietet eine bessere Kontrolle und verringert das Verletzungsrisiko bei einem Blockieren des Bohrers.

Was tun, wenn die Bohrmaschine übermäßig heiß wird?

Lassen Sie sie an der Luft abkühlen. Überprüfen Sie, ob die Lüftungsschlitze nicht verstopft sind. Wenn das Problem weiterhin besteht, könnten die Kohlebürsten abgenutzt sein; ersetzen Sie sie durch Originalteile.

Wie bohre ich effektiv in Beton?

Verwenden Sie einen geeigneten Schlagbohrer für Beton. Stellen Sie den Moduswahlschalter auf Schlagbohren. Üben Sie mäßigen Druck aus und lassen Sie das Werkzeug arbeiten. Verwenden Sie den Tiefenanschlag, um die Bohrtiefe zu kontrollieren.

Welche Bohrerarten können mit dieser Bohrmaschine verwendet werden?

Das Bohrfutter akzeptiert Bohrer mit zylindrischem Schaft von 1 bis 10 mm. Für Holz verwenden Sie Holzbohrer; für Metall HSS-Bohrer; für Beton Schlagbohrer mit Hartmetallplatte.

Wie lagere ich die Bohrmaschine richtig?

Lagern Sie sie an einem trockenen und staubgeschützten Ort. Trennen Sie das Netzkabel. Verwenden Sie den mitgelieferten Koffer aus dem Kit, um das Werkzeug zu schützen.

BEDIENUNGSANLEITUNG RT-RH 20 Kit EINHELL

Art.-Nr.: 42.584.28 I.-Nr.: 11012

Einhell®

RT-RH 20

Um eine Beschädigung des Gerätes zu vermeiden, soll die Umschaltung zwischen den einzelnen Funktionen nur im Stillstand erfolgen.
Select between the individual functions only when the equipment is at a standstill. If you fail to observe this point, the equipment may be damaged.
Pour éviter tout endommagement de l'appareil, la commutation entre les différentes fonctions doit se faire à l'arrêt.
① Per evitare danni all'apparecchio, il passaggio da una funzione all'altra deve avvenire solo ad utensile fermo.
For at undgå at maskinen beskadiges skal omskift mellem de enkelte funktioner ske, när maskinen står stille.
⑤För att undvika skador på maskinen får man endast koppla om mellan de olika funktionerna medan maskinen står stilla.
HR×BH Da biste izbjegli oštećenje uređaja, promjenu pojedinih funkcija treba obavljati samo tijekom mirovanja.
Da biste izbegli oštećenje uređaja, promenu pojedinih funkcija treba da obavite samo za vreme mirovanja.
②Aby se zabránilo poškození přístroje, musí se přepínání mezi jednotlivými funkcemi provádět pouze ve vypnutém stavu.
⑥Aby ste zabránili poškodeniu prístroja, mali by ste prepínať medzi jednotlivými funkciami iba vo vypnutom stave.
^NL Om een beschadiging van het gereedschap te voorkomen dient de omschakeling tussen de verschillende functies enkel in stilstand te gebeuren.
Para evitar dañar el aparato, cambiar entre las funciones sólo cuando el mismo se haya parado completamente.
Para evitar danos no aparelho, só deverá fazer a comutação entre as várias funções se este estiver parado.
Vaihdepyörästön vahingoittumisen välttämiseksi saa porauksen / iskuporauksen vaihtokytkimen kytkeä vain koneen seistessä.
Aby uniknąć uszkodzenia urządzenia, przełączanie pomiędzy funkcjami powinno następować, gdy urządzenie się zatrzyma.
©Προς αποφυγή βλάβης της συσκευής να γίνεται η αλλαγή μεταξύ των μεμονωμένων λειτουργιών μόνο κατά την ακινητοποίηση.
TR Makinenin hasar görmesini önlemek için kırıcı delici fonksiyonları sadece matkap dururken değiştirilecektir.

1. Sicherheitshinweise
2. Gerätebeschreibung
3. Lieferumfang
4. Bestimmungsgemäße Verwendung
5. Technische Daten
6. Vor Inbetriebnahme
7. Inbetriebnahme
8. Austausch der Netzanschlussleitung
9. Reinigung, Wartung und Ersatzteilbestellung
10. Entsorgung und Wiederverwertung

"WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen"

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Staubschutzmaske.

Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Tragen Sie eine Schutzbrille.

Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

⚠️Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen!

⚠️WARNUNG

Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

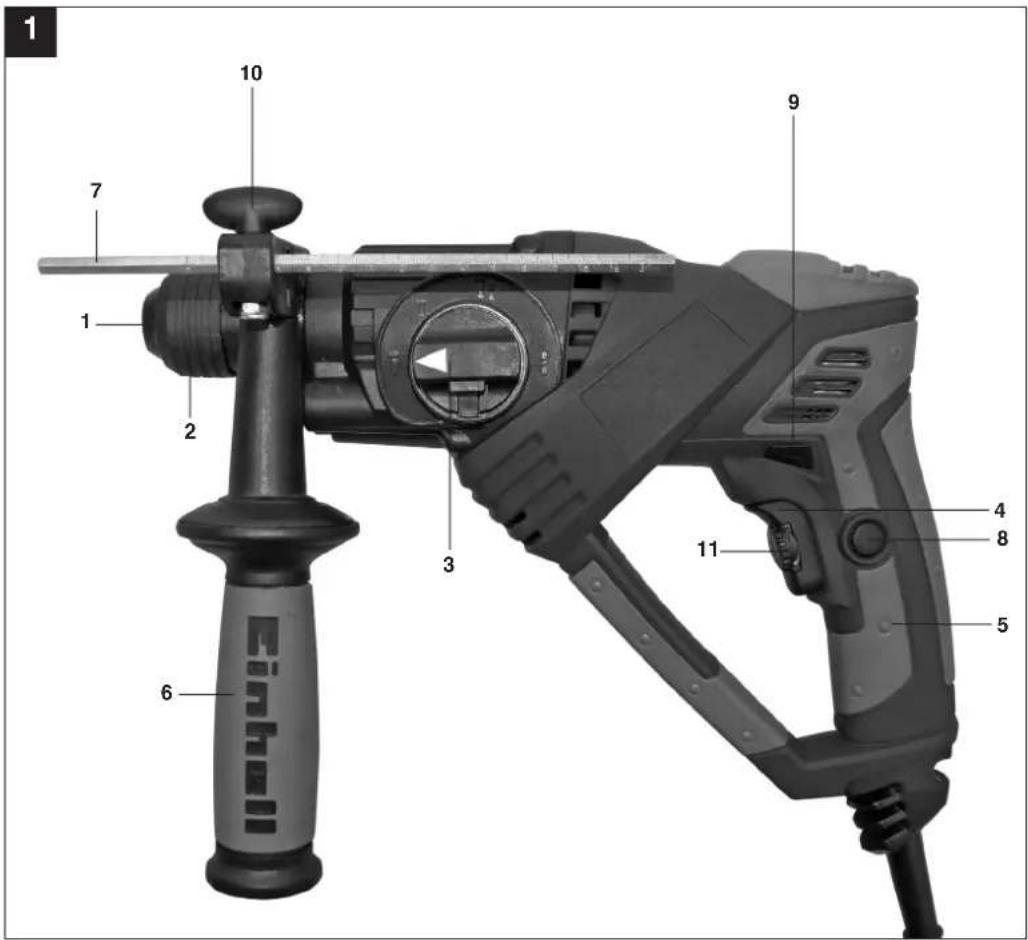

2. Gerätebeschreibung (Bild 1)

1. Staubschutz
2. Verriegelungshülse
3. Umschalter-Bohren/Schlagbohren/Meißeln
4. Ein-/ Ausschalter
5. Handgriff
6. Zusatzhandgriff
7. Tiefenanschlag
8. Festellknopf
9. Rechts-/Linkslauf-Umschalter
10. Klemmschraube
11. Drehzahl-Regler

3. Lieferumfang

Nehmen Sie alle Teile aus der Verpackung und überprüfen Sie diese auf Vollständigkeit.

●Bohrhammer RT-RH 20
●Zusatzhandgriff
●Tiefenanschlag
●Bohrer 5x
●Bedienungsanleitung

●Sicherheitshinweise

4. Bestimmungsgemäße Verwendung

Das Gerät ist bestimmt zum Hammerbohren in Beton, Gestein und Ziegel und für Meißelarbeiten unter Verwendung des entsprechenden Bohrers oder Meißels.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Technische Daten

Netzspannung: 220-240V\~50 Hz

Leistungsaufnahme: 600 W

Leerlauf-Drehnzahl: 0-1200 min

Schlagzahl: 0-5800 min

Bohrleistung Beton/Stein (max.): 20 mm

Schutzklasse: II / ☐

Gewicht: 2,8 kg

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.

Schalldruckpegel L_pA	90 dB(A)
Unsicherheit K_pA	3 dB
Schallleistungspegel L_WA	101 dB(A)
Unsicherheit K_WA	3 dB

Der Bohrhammer ist nicht für die Verwendung im Freien, entsprechend Artikel 3 der Richtlinie 2000/14/EC_2005/88/EC vorgesehen.

D

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.

Bohrhämmern in Beton

Schwingungsemissionswert a_h = 10,2 m/s^2 Unsicherheit K = 1,5 m/s²

Meißeln

Schwingungsemissionswert a_h = 10,5 m/s^2 Unsicherheit K = 1,5 m/s²

Zusätzliche Informationen für Elektrowerkzeuge

Warnung!

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

●Verwenden Sie nur einwandfreie Geräte.
●Warten und reinigen Sie das Gerät regelmäßig.
●Passen Sie Ihre Arbeitsweise dem Gerät an.
- Überlasten Sie das Gerät nicht.
●Lassen Sie das Gerät gegebenenfalls überprüfen.
●Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
●Tragen Sie Handschuhe.

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

6. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Einsatzstelle nach verdeckt liegenden elektrischen Leitungen, Gas- und Wasserrohren mit einem Leitungssuchgerät untersuchen.

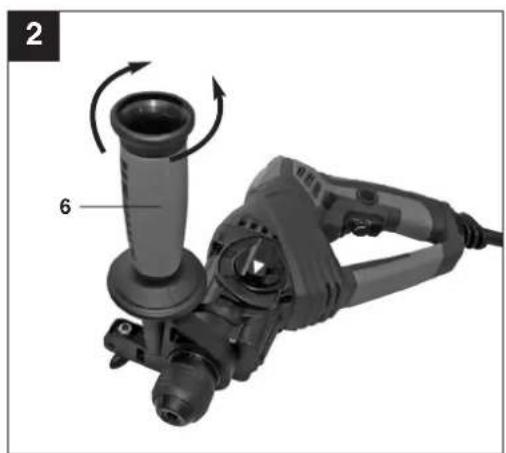

6.1 Zusatzgriff (Abb. 2 – Pos. 6)

Bohrhammer aus Sicherheitsgründen nur mit dem Zusatzgriff verwenden.

Der Zusatzhandgriff (6) bietet Ihnen während der Benutzung der Maschine zusätzlichen Halt. Benutzen Sie das Gerät daher nicht ohne den Zusatzhandgriff. Befestigt wird der Zusatzhandgriff (6) an der Maschine durch Klemmung. Durch drehen des Griffes im Uhrzeigersinn wird die Klemmung angezogen. Drehen gegen den Uhrzeigersinn löst die Klemmung.

●Der beiliegende Zusatzhandgriff (6) muss zunächst montiert werden. Hierzu ist durch Drehen des Griffes die Klemmung weit genug zu öffnen, damit der Zusatzhandgriff über die Maschine geschoben werden kann.
●Nach dem Aufschieben des Zusatzhandgriffes (6) schwenken Sie diesen in die für Sie angenehmste Arbeitsposition.
- Jetzt den Griff in entgegen gesetzter Drehrichtung wieder zudrehen, bis der Zusatzhandgriff fest sitzt.
●Der Zusatzhandgriff (6) ist für Rechtshänder ebenso wie für Linkshänder geeignet.

6.2 Tiefenanschlag (Abb. 3 - Pos.7)

Der Tiefenanschlag (7) wird mit der Feststellschraube (10) am Zusatzhandgriff (6) durch Klemmung gehalten.

- Lösen Sie die Feststellschraube (10) und setzen Sie den Tiefenanschlag (7) ein.

●Bringen Sie den Tiefenanschlag (7) auf gleiche Ebene zum Bohrer.

●Ziehen Sie den Tiefenanschlag (7) um die gewünschte Bohrtiefe zurück.

●Ziehen Sie die Feststellschraube (10) wieder fest.

●Bohren Sie nun das Loch, bis der Tiefenanschlag (7) das Werkstück berührt.

6.3 Werkzeug einsetzen (Abb. 4)

●Werkzeug vor dem Einsetzen reinigen und Werkzeug-Schaft mit Bohrerfett leicht fetten.
- Verriegelungshülse (2) zurückziehen und festhalten.
●Staubfreies Werkzeug drehend in die Werkzeugaufnahme bis zum Anschlag einschieben. Das Werkzeug verriegelt sich selbst.
●Verriegelung durch Ziehen am Werkzeug prüfen.

6.4 Werkzeug entnehmen (Abb. 5)

Verriegelungshülse (2) zurückziehen, festhalten und Werkzeug entnehmen.

7. Inbetriebnahme

Achtung!

Um eine Gefährdung zu vermeiden, darf die Maschine nur and den beiden Handgriffen (5/6) gehalten werden! Andernfalls kann beim Anbohren von Leitungen elektrischer Schlag drohen!

7.1 Ein-/Ausschalter (Bild 6/Pos. 4)

• Setzen Sie zuerst einen geeigneten Bohrer in das Gerät ein (siehe 6.3).
  ●Verbinden Sie den Netzstecker mit einer geeigneten Steckdose.
• Setzen Sie die Bohrmaschine direkt an der Bohrstelle an.

Einschalten:

Ein-/Ausschalter (4) drücken

Dauerbetrieb:

Ein-/Ausschalter (4) mit Feststellknopf (8) sichern. Achtung! Eine Arretierung ist nur im Rechtslauf möglich.

Ausschalten:

Ein-/Ausschalter (4) kurz eindrücken.

7.2 Drehzahl einstellen (Bild 6/Pos. 4)

• Sie können die Drehzahl während des Betriebes stufenlos steuern.
  ● Durch mehr oder wenig starkes Drücken des Ein-/Ausschalters (4) wählen Sie die Drehzahl.
  ●Wahl der richtigen Drehzahl: Die am besten geeignete Drehzahl ist abhängig vom Werkstück, von der Betriebsart und vom eingesetzten Bohrer.
  ●Geringer Druck auf Ein-/Ausschalter (4):

niedrigere Drehzahl

●Größerer Druck auf Ein-/Ausschalter (4): höhere Drehzahl

Tipp: Bohren Sie Bohrlöcher mit geringer Drehzahl an. Erhöhen Sie Die Drehzahl danach schrittweise.

Vorteile:

●Der Bohrer ist beim Anbohren leichter zu kontrollieren und rutscht nicht ab.
- Sie vermeiden zersplitterte Bohrlöcher (z.B. bei Kacheln).

7.3 Vorwählen der Drehzahl (Bild 6/Pos. 11)

• Der Drehzahl-Regler (11) ermöglicht es Ihnen, die maximale Drehzahl zu definieren. Der Ein-/Ausschalter (4) kann nur noch bis zur vorgegebenen Maximaldrehzahl eingedrückt werden.
  ●Stellen Sie die Drehzahl mit dem Einstellring (11) im Ein-/Ausschalter (4) ein.
  ●Nehmen Sie diese Einstellung nicht während des Bohrens vor.

7.4 Rechts-/Linkslauf-Umschalter (Bild 6/Pos. 9)

●Nur im Stillstand umschalten!

●Stellen Sie mit dem Rechts-/Linkslauf-Umschalter (9) die Laufrichtung des Schlagbohrers ein:

Laufrichtung Schalterposition

Rechtslauf (Vorwärts und Bohren)

Rechts eigedrückt

Linkslauf (Rücklauf) Links eingedrückt

7.5 Umschalter Bohren/Schlagbohren/Meißeln (Abb. 7)

●Zum Bohren den Knopf (E) am Drehschalter (3) drücken und gleichzeitig den Drehschalter (3) in die Schalterstellung A drehen.
●Zum Schlagbohren den Knopf (E) am Drehschalter (3) drücken und gleichzeitig den Drehschalter (3) in die Schalterstellung B drehen.
●Für Meißelarbeiten den Knopf (E) am Drehschalter (3) drücken und gleichzeitig den Drehschalter (3) in die Schalterstellung C drehen. In der Stellung C ist der Meißel nicht arretiert.
- Für Meißelarbeiten den Knopf (E) am Drehschalter (3) drücken und gleichzeitig den Drehschalter (3) in die Schalterstellung D drehen. In der Stellung D ist der Meißel arretiert.

D

Achtung!

Zum Hammerbohren benötigen Sie nur eine geringe Anpresskraft. Ein zu hoher Anpressdruck belastet unnötig den Motor. Bohrer regelmäßig prüfen. Stumpfen Bohrer nachschleifen oder ersetzen.

8. Austausch der Netzanschlussleitung

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

9. Reinigung, Wartung und Ersatzteilbestellung

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

9.1 Reinigung

●Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
●Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
●Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

9.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen.

Achtung! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

9.3 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

9.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

●Typ des Gerätes

- Artikelnummer des Gerätes

●Ident-Nummer des Gerätes

●Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

10. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

11. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

Table of contents

Optagen effekt: 600 W

Omdrejningstal, ubelastet: 0-1200 min

Slagantal: 0-5800

8. Byta ut nätkabeln

5. Technische gegevens

Netspanning: 220-240 V \~ 50Hz

Bescherming klasse: II / ☐

Gewicht: 2,8 kg

Geluid en vibratie

1. Sicherheitshinweise
2. Gerätebeschreibung
3. Lieferumfang
4. Bestimmungsgemäße Verwendung
5. Technische Daten
6. Vor Inbetriebnahme
7. Inbetriebnahme
8. Austausch der Netzanschlussleitung
9. Reinigung, Wartung und Ersatzteilbestellung
10. Entsorgung und Wiederverwertung

●Młotowiertarka RT-RH 20

●Uchwyt dodatkowy

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklärung

erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel

Bohrhammer RT-RH 20 (Einhell)

87/404/EC_2009/105/EC

2005/32/EC_2009/125/EC

2006/95/EC

2006/28/EC

x 2004/108/EC

2004/22/EC

□ 1999/5/EC

97/23/EC

□ 90/396/EC_2009/142/EC

89/686/EC_96/58/EC

x 2011/65/EC

2006/42/EC

□ Annex IV

Landau/Isar, den 15.03.2012

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeaufforderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

GB For EU countries only

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.

GB

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt Folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.
   Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren

Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.

1. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

2. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät portofrei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

iSC GmbH • Eschenstraße 6 • 94405 Landau/Isar (Deutschland)

Telefon: +49 [0] 180 5 011 843 • Telefax +49 [0] 180 5 835 830 (Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.

E-Mail: [e-mail] • Internet: www.isc-gmbh.info

1

Service Holdine kontaktieren oder bei ISC-Webäresse anneladen - es wird Ihnen eine Retournummer zugetelt | 2. Ihre Anschrift entragen | 3. Feliberbeschleung und Art.NR. und I-Nr. angeben | 4. Garantell AJ/AEN/ENi ankreuzen sowie Kaufdelieg-Nr. und Datum angeben und eine Kópoe des Kaufelleges belagen

Garantie: JA □ NEIN □ Kaufbeleg-Nr. / Datum:

Sehr geehite Kundin, sehr geehite Kunde, bitte beschrieben Sie uns die von Ihnen testgestellte Fehlfunction Ihres Gerätes als Grund Ihrer Beanstandung möglichst genau. Dadurch konnen wir für Sie Ihre Rückmalation scheller berdeiten und Ihnen scheller hehen. Eine zu ungeneue Beschreibung mit Begritten wie "Gera! tunkionter mich" oder "Gera! delek", verzogten hingegen die Beabeteilung erheblich.

Welcher Fehler ist auqgeraten (genaue Angabe): Art.-NR.: I.-NR.:

Name:
Returnen-Nr. ISC:
Stride / Nr.:
Telefon:
Plz On
Mobile:

① Service Hoftine: 01805 011 843 · www.isc-gmbh.info · Mo-Fr. 8:00-18:00 Uhr (Festnetzpreis: 14 ctimi, Mobilunkperise maximai: 42 ctimi; Augerbali Deutschlands fallen statdessen Geburen für ein regulares Gesprach ins dt. Festnetz an.)

EH 04/2012 (01)
