KEV6040FBB - Herd ZANKER - Kostenlose Bedienungsanleitung

Produkttyp	Elektroherd
Marke	Zanker
Modell	KEV6040FBB
Höhe	85 cm
Breite	50 cm
Tiefe	60 cm
Nettogewicht	48 kg
Stromversorgung	220-240 V / 50 Hz
Kochfeldtyp	Strahlungsplatten (4 Kochstellen)
Ofentyp	Multifunktions-Elektrobackofen
Ofenvolumen	65 L
Anzahl der Ofenfunktionen	8 (Umluft, Oberhitze, Unterhitze, Grill, usw.)
Reinigungssystem	Durch Pyrolyse (selbstreinigend)
Energieeffizienzklasse (Ofen)	A
Gesamtleistung	10,8 kW
Ofenbeleuchtung	Ja (1 Lampe)
Sicherheitsfunktionen	Kindersicherung, automatische Abschaltung, Restwärmeanzeige
Display	Digitalbildschirm und Timer
Material der Kochfläche	Glaskeramik
Farbe	Noir (FBB)
Reparierbarkeit	Ersatzteile verfügbar (Heizstäbe, Glasscheibe, Knöpfe)
Wartung	Reinigung mit Essig oder Spezialreiniger für Glaskeramik

Häufig gestellte Fragen - KEV6040FBB ZANKER

Wie installiere ich meinen Zanker KEV6040FBB Herd richtig?

Stellen Sie den Herd auf eine ebene Fläche, mindestens 5 cm von den Wänden entfernt. Schließen Sie ihn an eine dedizierte Steckdose mit 220-240 V an. Beachten Sie die Bedienungsanleitung für den elektrischen Anschluss.

Warum lassen sich meine Kochplatten nicht einschalten?

Überprüfen Sie, ob der Herd richtig angeschlossen ist und der Hauptschutzschalter nicht ausgelöst hat. Stellen Sie sicher, dass die Bedienknöpfe gedrückt und richtig gedreht sind.

Wie reinige ich die Glaskeramik-Kochfläche?

Verwenden Sie einen speziellen Glaskeramik-Schaber für angebrannte Rückstände, reinigen Sie dann mit einem Glaskeramik-Reiniger und einem weichen Tuch.

Wie verwende ich die Pyrolyse-Reinigung?

Stellen Sie sicher, dass der Ofen leer ist, wählen Sie die Pyrolysefunktion und stellen Sie die Dauer ein (normalerweise 1,5 bis 3 Stunden). Wischen Sie nach dem Vorgang die Asche mit einem feuchten Tuch ab.

Der Ofen heizt weniger als die eingestellte Temperatur, was tun?

Kalibrieren Sie den Temperaturregler (siehe Anleitung) oder ersetzen Sie den Temperatursensor. Überprüfen Sie auch, ob die Tür richtig schließt.

Wie aktiviere ich die Kindersicherung?

Drücken Sie die Taste 'Lock' 3 Sekunden lang, bis das Verriegelungssymbol erscheint. Zum Deaktivieren wiederholen Sie den Vorgang.

Was bedeutet der Fehlercode 'E02' auf dem Bildschirm?

Der Code 'E02' weist auf ein Problem mit dem Temperatursensor hin. Schalten Sie das Gerät aus, warten Sie 5 Minuten und schalten Sie es wieder ein. Wenn der Code bestehen bleibt, wenden Sie sich an den Kundendienst.

Wie wechsle ich die Ofenlampe?

Trennen Sie den Herd vom Stromnetz, entfernen Sie die Lampenabdeckung (an der Rückseite des Ofens), schrauben Sie die alte Lampe heraus und ersetzen Sie sie durch eine neue hitzebeständige Lampe (300°C).

Kann ich einen Dampfreiniger für den Ofen verwenden?

Nein, dies könnte elektrische Komponenten beschädigen. Verwenden Sie nur ein feuchtes Tuch oder die integrierten Reinigungsfunktionen (Pyrolyse).

Wo kann ich die vollständige Bedienungsanleitung für den KEV6040FBB herunterladen?

Die Anleitung ist kostenlos auf notice-facile.com und direkt auf der Zanker-Website erhältlich. Sie können sie auch im PDF-Format von unserer Seite herunterladen.

BEDIENUNGSANLEITUNG KEV6040FBB ZANKER

Benutzer- information

Kookplaat

Hob

Table de cuis- son

Kochfeld

Inhoud

Sicherheitsinformationen	23
Sicherheitshinweise	24
Gerätebeschreibung	26
Täglicher Gebrauch	26
Praktische Tipps und Hinweise	26

Reinigung und Pflege	27
Fehlersuche	27
Montage	27
Umwelttipps	29

Änderungen vorbehalten.

Sicherheitsinformationen

Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen auf.

Sicherheit von Kindern und schutzbedürftigen Personen

⚠️ Warnung! Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Berührbare Teile sind heiss.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

Allgemeine Sicherheit

- Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Berühren Sie nicht die Heizelemente.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Benutzen Sie zum Reinigen des Gerätes keinen Dampfreiniger.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können.
• Schalten Sie das Gerät sofort ab, wenn Sie Risse auf der Glaskeramikfläche feststellen. Stromschlaggefahr!

Sicherheitshinweise

Montage

Warnung! Nur eine qualifizierte Fachkraft darf den Elektroanschluss des Geräts vornehmen.

• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.

- Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

- Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.

- Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.

- Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.

• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
• Der Boden des Geräts kann heiß werden. Wir empfehlen eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.

Elektrischer Anschluss

Warnung! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
• Stellen Sie vor dem Anschluss des Kochfelds an den Backofen und den anderen Anschüssen sicher, dass die Anschlussklemmen der beiden Geräte nicht an die Spannungsversorgung angeschlossen sind.
• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Lockere und unsachgemäße Steckverbindungen können die Klemme überhitzen.
• Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.

• Achten Sie beim Anschluss des Geräts an die Steck-dose darauf, dass die elektrische Leitungen weder das Gerät noch heißes Kochgeschirr berühren.

• Achten Sie darauf, dass elektrische Leitungen nicht lose hängen oder sich verheddern.

• Verwenden Sie eine Zugentlastung für das Kabel.
• Benutzen Sie das richtige Netzkabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.
• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

Gebrauch

Warnung! Es besteht Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spannungsversorgung. Dies dient zur Vermeidung eines Stromschlags.

Warnung! Es besteht Explosions- und Brandgefahr.

- Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen oder erhitzte Gegen-

stände beim Kochen mit Fetten und Ölen von diesen fern.

• Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen.
- Bereits verwendetes Öl kann Lebensmittelreste enthalten und einen Brand bei niedrigeren Temperaturen als frisches Öl verursachen.
- Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

Warnung! Das Gerät könnte beschädigt werden.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Bedienfeld fallen. Die Oberfläche könnte beschädigt werden.
• Schalten Sie die Kochzonen nicht mit leerem oder ohne Kochgeschirr ein.
• Legen Sie keine Alufolie auf das Gerät.
• Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf dem Kochfeld umsetzen möchten.

Reinigung und Pflege

Warnung! Das Gerät könnte beschädigt werden.

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

Entsorgung

Warnung! Verletzungs- oder Erstickungsgefahr.

- Für Informationen zur ordnungsgemäßen Entsorgung des Gerätes wenden Sie sich an die zuständige kommunale Behörde vor Ort.

• Trennen Sie das Gerät von der Stromversorgung.

- Schneiden Sie das Netzkabel ab und entsorgen Sie es.

Gerätebeschreibung

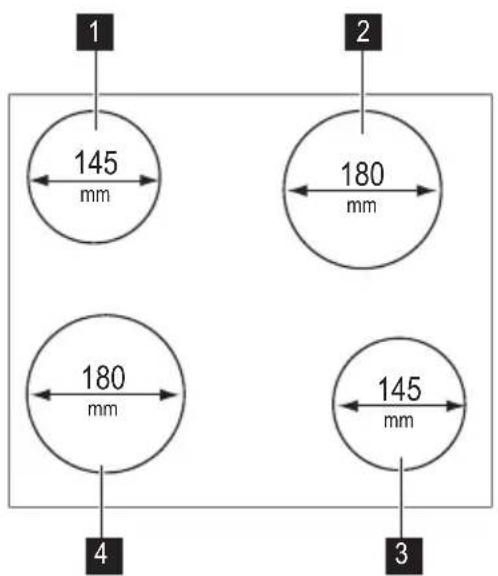

Allgemeine Übersicht

1 Kochzone 1200 W
2 Kochzone 1800 W
3 Kochzone 1200 W
4 Kochzone 1800 W

⚠️ Warning! Es besteht Verbrennungsgefahr durch Restwärme!

Täglicher Gebrauch

Das Kochfeld wird mit den Schaltern des Backofens bedient. Im Kapitel „Täglicher Gebrauch“ für den Backofen können Sie nachlesen, wie das Kochfeld bedient wird.

Wenn sich eine Kochzone einschaltet, ist für kurze Zeit ein Brummen zu hören. Dieses Verhalten

ist typisch für alle Kochzonen eines Glaskeramik-Kochfelds und bedeutet nicht, dass das Gerät nicht ordnungsgemäß arbeitet.

Praktische Tipps und Hinweise

Kochgeschirr

• Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein.
• Kochgeschirr aus Stahlemaille oder mit Aluminium- oder Kupferböden kann Verfärbungen der Glaskeramikoberfläche verursachen.

Energie sparendes Kochen

- Verwenden Sie das Kochgeschirr, wenn möglich, immer mit Deckel.

• Setzen Sie das Kochgeschirr vor dem Einschalten der Kochzone auf.
• Schalten Sie die Kochzonen bereits vor dem Ende des Garvorgangs aus und nutzen Sie die Restwärme.
• Der Boden des Kochgeschirrs und die verwendete Kochzone sollten gleich groß sein.

Reinigung und Pflege

Reinigen Sie das Gerät nach jedem Gebrauch.

Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist.

Warnung! Scharfe Objekte und Scheuermittel können das Gerät beschädigen.

Aus Sicherheitsgründen darf das Gerät nicht mit einem Dampfstrahl- oder Hochdruckreiniger gereinigt werden.

Kratzer oder dunkle Flecken in der Glaskeramik beeinträchtigen die Funktionsfähigkeit des Geräts

So entfernen Sie Verschmutzungen:

1. – Folgendes muss sofort entfernt werden: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel. Andernfalls können die Ver-

schmutzungen das Gerät beschädigen. Verwenden Sie einen speziellen Reinigungsscha- ber für Glas. Den Reinigungsschaber schräg zur Glasfläche ansetzen und über die Oberfläche bewegen.

- Folgendes kann nach ausreichender Abkühlphase entfernt werden: Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfärbungen. Verwenden Sie hierfür einen speziellen Reiniger für Glaskeramik oder Edelstahl.

1. Reinigen Sie das Gerät mit einem feuchten Tuch und etwas Spülmittel.

2. Am Ende das Gerät mit einem trockenen Tuch abreiben.

Fehlersuche

Problem Mögliche Ursache Abhilfe
Das Gerät kann nicht eingeschaltet oder bedient werden.	Schalten Sie das Gerät erneut ein	und stellen Sie innerhalb von 10 Sekunden die Kochstufe ein.
Problem mit der Stromversorgung	des Gebäudes.	Sehen Sie im Sicherungskasten der Wohnung nach, ob die Sicherung für das Gerät ausgelöst hat. Löst die Sicherung wiederholt aus, wen-den Sie sich an eine Elektrofach-kraft.

Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme nicht beheben können, wenden Sie sich bitte an Ihren Fachhändler oder den Kundendienst. Geben Sie dabei die Daten auf dem Typenschild, den dreistelligen Buchstaben-Code für die Glaskeramik (befindet sich in der Ecke der Glasfläche) und die angezeigte Fehlermeldung an.

Vergewissern Sie sich, dass Sie das Gerät korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Händlers eine Gebühr an. Die Anweisungen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

Montage

Warnung! Siehe Sicherheitshinweise.

Notieren Sie vor der Montage die Seriennummer (Ser. Nr.), die Sie auf dem Typenschild fin-

den. Das Typenschild befindet sich unten am Gehäuse des Geräts.

Modell KEV6040FBB		Prod.Nr. 949 594 299 00
Typ 58 CAD 02 ZO	220-240 V 50-60 Hz
Made in Germany	Ser.Nr. ........	6 kW
ZANKER

Einbaugeräte

- Einbaugeräte dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.

Montage

Anschlusskabel

• Bei einem ein- oder zweiphasigen Anschluss muss das entsprechende Netzkabel des Typs H05BB-F Tmax 90 °C (oder höher) verwendet werden.
• Ein beschädigtes Netzkabel muss durch ein entsprechendes Spezialkabel (Typ H05BB-F Tmax 90 °C oder höher) ersetzt werden. Wenden Sie sich an den Kundendienst.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling

dieses Produkts erhalten Sie von Ihrer Gemeinde, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wieder verwertbar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Behältern.

www.electrolux.com/shop
