BEDIENUNGSANLEITUNG KIX 644 B E HOTPOINT

KOCHFELD TABLE DE CUISSON Inhaltsverzeichnis Bedienungsanleitung,1

Sommaire Mode d’emploi,1 ATTENTION,12 Description de l’appareil-Tableau de bord,13 Installation,13 Mise en marche et utilisation,15 Précautions et conseils, 20 Nettoyage et entretien,21 Description technique des modèles,21

ES ZUR BEACHTUNG,52 Beschreibung des Gerätes- Bedienfeld,53 Installation, 53 Inbetriebsetzung und Gebrauch,55 Vorsichtsmaßregeln und Hinweise, 61 Reinigung und Pflege, 62 Technische Beschreibung der Modelle, 62

• ZUR BEACHTUNG: Bei Gebrauch wird dieses Gerät und alle zugänglichen Teile sehr heiß. • Es ist darauf zu achten, dass die Heizelemente nicht berührt werden. • Kinder unter 8 Jahren, die nicht ständig beaufsichtigt sind, von dem Gerät fernhalten. • Das Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis verwendet werden, vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Reinigungsund Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführt werden. • ZUR BEACHTUNG: Lassen Sie keine Fette oder Öle unbewacht auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen. • NIEMALS eine Flamme/Brandherd mit Wasser löschen. Schalten Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke. • ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen lassen. • ZUR BEACHTUNG: Sollte die Glaskeramitoberfläche gesprungen sein, schalten Sie das Gerät aus, um so mögliche Stromschläge zu vermeiden. • Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte. • Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden. • Legen Sie bitte keine Metallgegenstände (Messer, Löffel, Deckel usw.) auf das Kochfeld; sie könnten sehr heiß werden. • Nach dem Gebrauch schalten Sie bitte das Kochfeld über seine Bedienungsvorrichtung aus, und verlassen Sie sich nicht auf den Topferfassungsfühler.

Beschreibung des Gerätes

! Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie mit Ihrem neuen Gerät arbeiten. Es enthält wichtige Informationen über den sicheren Betrieb, Installation und Wartung des Gerätes. ! Für zukünftigen Zugriff, bitte dieses Handbuch an einem zugänglichen Ort aufbewahren. Geben Sie es weiter jedem neuen Besitzer des Gerätes.

Das in diesem Handbuch beschriebene Bedienfeld ist nur ein repräsentatives Beispiel: und möglicherweise stimmt es nicht vollständig mit dem Bedienfeld von Ihrem Gerät.

Bei der Verwendung des Touch-Control Bedienfeldes: • Benutzen Sie keine Handschuhe • Immer saubere Finger • Das Glas immer sanft berühren

1 INCREASE(+)/REDUCE(-) POWER Taste - kontrolliert die Leistung jeder einzelnen Kochstelle 2 INCREASE (+)/ REDUCE(-) TIME Taste - kontrolliert die Kochzeit von den Kochstellen. 3 COOKING ZONE POWER Displays zeigen das Leistungsniveau für jede einzelne ausgewählte Kochstelle 4 ON/OFF Taste schaltet das Gerät ein und aus. 5 C O N T R O L PA N E L L O C K Ta s t e v e r m e i d e t versehentliche Änderungen an den Herd-Einstellungen und zeigt wenn das Bedienfeld gesperrt wurde 6. .TIMER Display -zeigt die ausgewählte Kochzeit . ! Für nähere Informationen zu den Funktionen des Bedienfeldes, sehen Sie bitte den “Inbetriebnahme und Gebrauch” Abschnitt.

Positionierung ! Bewahren Sie das Verpackungsmaterial unzugänglich

für Kinder. Es kann eine Würgens- oder Erstickungsgefahr verursachen (siehe Vorsichtsmaßregel und Tipps). ! Das Gerät muss von einem qualifizierten Fachmann in Übereinstimmung mit den Anweisungen installiert werden. Eine ungeeignete Installation kann Schäden an Menschen und Tieren oder auch Sachschäden verursachen. Einbaugerät Verwenden Sie einen geeigneten Schrank, um sicherzustellen, dass das Gerät richtig funktioniert. • Die Auflagefläche muss hitzebeständig sein, bis zu einer Temperatur von etwa 100 ° C. • Wenn das Gerät auf einem Ofen installiert wird, muss der Ofen mit einem Zwangsbelüftung-Kühlungssystem ausgestattet werden. • Vermeiden Sie den Herd über einem Geschirrspüler zu installieren: wenn das nicht möglich ist, dann legen Sie eine wasserdichte Isolierung zwischen den beiden Geräten. Belüftung Um eine ausreichende Belüftung zu ermöglichen und die Überhitzung der umliegenden Flächen zu vermeiden, muss der Herd wie folgt positioniert werden:

! Dieses Produkt entspricht den Anforderungen der neuesten EU Richtlinien über Stromverbrauch im Bereitschaftszustand. Wenn keine Aktion während einer Periode von 2 Minuten durchgeführt wird, nachdem die Restwärmeanzeige erlischt und der Lüfter stoppt (wenn vorhanden), wird das Gerät automatisch in den .off mode. schalten. Das Gerät nimmt wieder die Betriebsart sobald die ON/OFF Taste gedrückt wird.

• Bei einem Abstand von mindestens 40 mm von der Rückseite oder anderen senkrechten Flächen. • So dass ein Mindestabstand von 20 mm zwischen dem Einbauschacht und dem Gehäuse besteht. • Küchenschränke neben dem Gerät, die höher als die obere Kante des Herds sind, müssen mindestens 450 mm vom Rand des Herds entfernt sind.

Abhängig von der Anzahl der Heizkörper / Kochstellen

auf dem Herd, können die INDIKATOREN DER Befestigung

AUSGEWÄHLTEN KOCHSTELLE zwischen variieren

Das Gerät muss auf einem ganz ebenen Untergrund

installiert werden. Deformatioen die durch unsachgemäße Befestigung verursacht werden, könnten Einfluss auf die Funktionen und Bedienung des Herdes haben. Die Dicke der Auflagefläche muss beim Wählen der Länge der Schrauben für die Befestigungshaken berücksichtight werden: • 3,5 Mm dick: 9,5 Mm Schrauben

DE Installation der Sicherungsscheibe

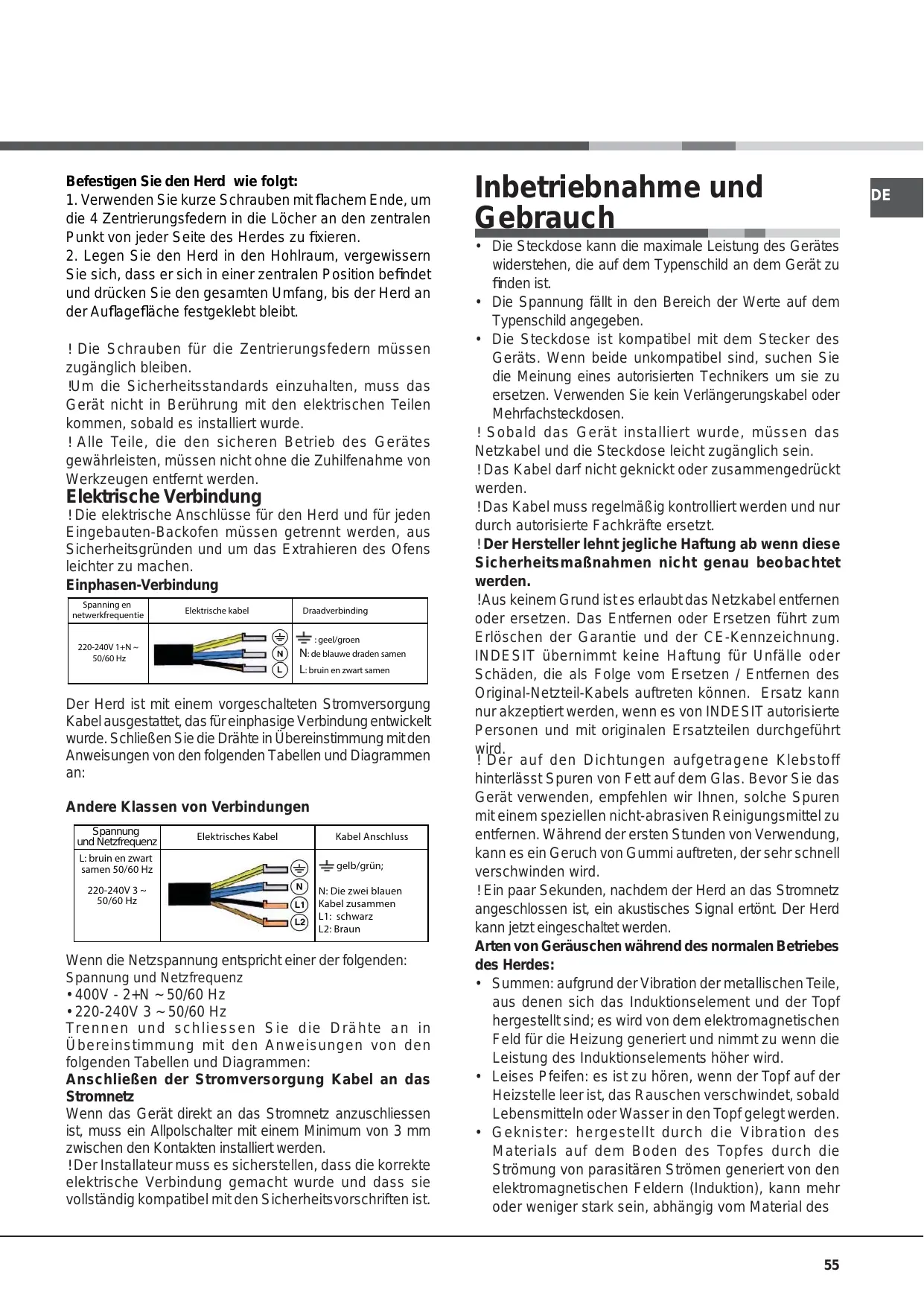

Befestigen Sie den Herd wie folgt: 1. Verwenden Sie kurze Schrauben mit flachem Ende, um die 4 Zentrierungsfedern in die Löcher an den zentralen Punkt von jeder Seite des Herdes zu fixieren. 2. Legen Sie den Herd in den Hohlraum, vergewissern Sie sich, dass er sich in einer zentralen Position befindet und drücken Sie den gesamten Umfang, bis der Herd an der Auflagefläche festgeklebt bleibt. ! Die Schrauben für die Zentrierungsfedern müssen

zugänglich bleiben. !Um die Sicherheitsstandards einzuhalten, muss das

Gerät nicht in Berührung mit den elektrischen Teilen kommen, sobald es installiert wurde. ! Alle Teile, die den sicheren Betrieb des Gerätes gewährleisten, müssen nicht ohne die Zuhilfenahme von Werkzeugen entfernt werden.

Elektrische Verbindung

! Die elektrische Anschlüsse für den Herd und für jeden Eingebauten-Backofen müssen getrennt werden, aus Sicherheitsgründen und um das Extrahieren des Ofens leichter zu machen. Einphasen-Verbindung Spanning en netwerkfrequentie

Der Herd ist mit einem vorgeschalteten Stromversorgung Kabel ausgestattet, das für einphasige Verbindung entwickelt wurde. Schließen Sie die Drähte in Übereinstimmung mit den Anweisungen von den folgenden Tabellen und Diagrammen an: Andere Klassen von Verbindungen Spannung und Netzfrequenz

L: bruin en zwart samen 50/60 Hz 220-240V 3 ~ 50/60 Hz

Kabel Anschluss : gelb/grün; N: Die zwei blauen Kabel zusammen L1: schwarz L2: Braun

Wenn die Netzspannung entspricht einer der folgenden: Spannung und Netzfrequenz

• 400V - 2+N ~ 50/60 Hz • 220-240V 3 ~ 50/60 Hz Trennen und schliessen Sie die Drähte an in Übereinstimmung mit den Anweisungen von den folgenden Tabellen und Diagrammen: Anschließen der Stromversorgung Kabel an das Stromnetz Wenn das Gerät direkt an das Stromnetz anzuschliessen ist, muss ein Allpolschalter mit einem Minimum von 3 mm zwischen den Kontakten installiert werden. ! Der Installateur muss es sicherstellen, dass die korrekte elektrische Verbindung gemacht wurde und dass sie vollständig kompatibel mit den Sicherheitsvorschriften ist.

Inbetriebnahme und Gebrauch

• Die Steckdose kann die maximale Leistung des Gerätes widerstehen, die auf dem Typenschild an dem Gerät zu finden ist. • Die Spannung fällt in den Bereich der Werte auf dem Typenschild angegeben. • Die Steckdose ist kompatibel mit dem Stecker des Geräts. Wenn beide unkompatibel sind, suchen Sie die Meinung eines autorisierten Technikers um sie zu ersetzen. Verwenden Sie kein Verlängerungskabel oder Mehrfachsteckdosen. ! Sobald das Gerät installiert wurde, müssen das Netzkabel und die Steckdose leicht zugänglich sein. ! Das Kabel darf nicht geknickt oder zusammengedrückt werden. ! Das Kabel muss regelmäßig kontrolliert werden und nur durch autorisierte Fachkräfte ersetzt. ! Der Hersteller lehnt jegliche Haftung ab wenn diese Sicherheitsmaßnahmen nicht genau beobachtet werden. ! Aus keinem Grund ist es erlaubt das Netzkabel entfernen oder ersetzen. Das Entfernen oder Ersetzen führt zum Erlöschen der Garantie und der CE-Kennzeichnung. INDESIT übernimmt keine Haftung für Unfälle oder Schäden, die als Folge vom Ersetzen / Entfernen des Original-Netzteil-Kabels auftreten können. Ersatz kann nur akzeptiert werden, wenn es von INDESIT autorisierte Personen und mit originalen Ersatzteilen durchgeführt wird. ! Der auf den Dichtungen aufgetragene Klebstoff hinterlässt Spuren von Fett auf dem Glas. Bevor Sie das Gerät verwenden, empfehlen wir Ihnen, solche Spuren mit einem speziellen nicht-abrasiven Reinigungsmittel zu entfernen. Während der ersten Stunden von Verwendung, kann es ein Geruch von Gummi auftreten, der sehr schnell verschwinden wird. ! Ein paar Sekunden, nachdem der Herd an das Stromnetz angeschlossen ist, ein akustisches Signal ertönt. Der Herd kann jetzt eingeschaltet werden. Arten von Geräuschen während des normalen Betriebes des Herdes: • Summen: aufgrund der Vibration der metallischen Teile, aus denen sich das Induktionselement und der Topf hergestellt sind; es wird von dem elektromagnetischen Feld für die Heizung generiert und nimmt zu wenn die Leistung des Induktionselements höher wird. • Leises Pfeifen: es ist zu hören, wenn der Topf auf der Heizstelle leer ist, das Rauschen verschwindet, sobald Lebensmitteln oder Wasser in den Topf gelegt werden. • Geknister: hergestellt durch die Vibration des Materials auf dem Boden des Topfes durch die Strömung von parasitären Strömen generiert von den elektromagnetischen Feldern (Induktion), kann mehr oder weniger stark sein, abhängig vom Material des

DE Bodens vom Topf, und nimmt ab wenn der Topf grösser ist. • Starkes Pfeifen: es ist zu hören, wenn zwei InduktionsElemente der gleichen Gruppe funktionieren gleichzeitig mit maximaler Leistung und / oder, wenn die BoosterFunktion des größeren Elements eingestellt wird, während das andere auto-eingestellt ist. Man kann das Geräusch durch die Verringerung der Leistungspegel des auto-eingestellten Induktionselements reduzieren; Topfboden Schichten aus unterschiedlichen Materialien hergestellt sind auch eine der Hauptursachen dieses Lärms. • Lüftergeräusche: Ein Lüfter ist notwendig, damit der Herd korrekt funktioniert und die elektronische Einheit von möglichen Überhitzung geschützt wird. Der Lüfter operiert bei maximaler Leistung, wenn das große Induktion Element bei maximaler Leistung ist oder, wenn die Booster-Funktion eingeschaltet ist, in allen anderen Fällen, er funktioniert mit durchschnittlicher Leistung in Abhängigkeit von der festgestellten Temperatur. Darüber hinaus kann der Lüfter fortfahren, selbst nach dem Auschalten des Herdes, wenn einen hohe Temperatur erkannt ist. Die oben aufgeführten Arten von Geräusche sind durch die Induktion Technologie generiert und nicht notwendigerweise Betriebsstörungen. ! Wenn die (-) oder (+) Tasten für einen längeren Zeitraum gedrückt werden, das Display scrollt schnell durch Leistungsniveaus und Timer Minuten.

Initial Lichtverhältnisse Wenn zum ersten Mal die Kochfläche mit Strom versorgt wird, führt das Touch Control eine Touch-Kalibrierung für die Touch-Tasten aus, die ein niedriges Niveau des Umgebungslichts im Bereich der Sensortasten erfordert. Wenn während dieser Kalibrierung übermäßiges Umgebungslicht erkannt wird, zeigt die Benutzeroberfläche "FL" (Infrared Ambient Light Error) und der Kalibrierungsprozess wird aufgehoben. Um den Prozess zu korrigieren, jede Beleuchtung, die die Kalibrierung beeinflussen könnte, sollte abgeschaltet werden (z.B. Halogen-Beleuchtung der Dunstabzugshaube). Der Irrtum wird verschwinden, sobald eine adäquate Umgebungsbeleuchtung erkannt wird und die Touch-Control-Kalibrierung wird nun richtig beenden. -Der "FL" Irrtum kann nur innerhalb von ca. 3s nach dem ersten Einschalten der Kochfläche erzeugt werden. -We recommend that the user switches off all cooker hood lighting and lighting directed towards the cooktop when power is initially applied to the cooktop. -Nachdem das Touch Control die erste Kalibrierung, (ca. 3s) durchgeführt hat, kann die Dunstabzugshaube oder andere Beleuchtung auf normal geschaltet werden und hat keinen Einfluss mehr auf den Betrieb des Touch Controls.

* Nur für bestimmten Modellen verfügbar. 56

Kochherd Einschalten Nach dem Anschließen des Herdes an das elektrische Netz, könnte das Touch Panel automatisch gesperrt werden. Um das Panel auszusperren, halten Sie die Bedienfeld-Sperrtaste gedrückt Um das Kochfeld einzuschalten, halten Sie die etwa eine Sekunde gedrückt.

Das Kochfeld ist eingeschaltet, wenn ein Piepton ertönt und das Kochstellen Display die „0” Wenn das Kochfeld ausgeschaltet ist, nach 5 Sekunden ohne Fehler / Alarm oder Restwärme anzuzeigen, schaltet aus, um den die Steuerung die (KEYLOCK LED Stromverbrauch zu reduzieren. Sobald wir eine Taste auf und wir berühren, geht das (KEYLOCK LED) können weiterhin wie gewohnt operieren. Das Abschalten der Kochfläche wird durch 3 Pieptöne signalisiert.

Einstellen des Power Management Der Benutzer kann die maximale Leistungsgrenze des Kochfeldes (7.200W) zu 2.800W, 3.500W oder 6.000W (ECO Power-Limits) reduzieren. Die Sequenz, die eine neue Leistungsgrenze des Kochfeldes erlaubt ist: ·Während der ersten 30 Sekunden nach dem Einstekken des Gerätes ·Das Touch Panel muss aufgesperrt und alle Heizkörper ausgeschaltet werden. ·Drücken Sie gleichzeitig die linke und rechte End-Heizkörper [+] und [-]-Tasten. ·Sobald das gemacht ist, wird ein Signalton ertönen und "Po"-Zeichen in den Timer-Displays und die "aktuelle Leistungsgrenze des Kochfeldes" in der linken und rechten End-Heizkörper Displays erscheinen. Auswahl einer neuen Leistungsgrenze: ·Mit den (+) und (-) Tasten wird die Leistungsgrenze erhöht. Die verfügbare Leistungen sind: 2.800W, 3.500W, 6.000W oder 7.200W. Wenn die Leistung 7.200W ist und die [+] oder [-]-Taste gedrückt werden, wechselt die Leistung zu 2.800W.

Verwendung des Timers Die Sequenz, die es erlaubt, eine neue Leistungsgrenze des Kochfeldes aufzunehmen ist: ·Drücken Sie gleichzeitig die linke und rechte End-Heizkörper [+] und [-]-Tasten. .Sobald dies geschehen ist, wird die neue Leistungsgrenze aufgenommen und ein System-Reset folgt. Um die Änderungen ohne Aufnahme zu beenden: ·Wird während 60 Sekunden keine Aktion untergenommen, werden die Änderungen nicht aufgenommen und ein System-Reset folgt.

Einschalten der Kochstellen Jede Kochzone ist eingeschaltet und gesteuert mit dem (-) und (+) POWER Tasten, die gleichzeitig zur Leistungseinstellung verwendet werden. • Um das Betreiben einer Kochstelle zu beginnen, stellen Sie die gewünschte Leistungsstufe (zwischen 0 und 9) mit dem (-) und (+) POWER-Tasten Drücken und halten Sie die (-) POWER-Taste, um die Leistung sofort auf "9" einzustellen Drücken und halten Sie (+) und (-) POWER-Tasten gleichzeitig um die Leistung wieder auf "0" einzustellen. Wenn das Leistung Niveau "0" ist, drücken und halten Sie die Taste (+), um die Leistung schnell zu erhöhen.

Schnelles Sieden- “Booster” Funktion Die Booster-Funktion für einige der Kochstellen, kann verwendet werden um die Aufheizzeiten zu verkürzen. Es kann durch Drücken der (+) POWER Taste über Stufe 9 aktiviert werden. Diese Funktion erhöht die Leistung bis 1600 W oder 2000 W, abhängig von der Größe der jeweiligen Kochzone. Die Aktivierung des Boosters wird durch einen Piepton signalisiert, und der Buchstabe "P" erscheint auf dem Display der ausgewählten Kochstelle entsprechend Der Booster arbeitet für max 10 Minuten. Nach diesen 10 Minuten ertönt ein Piepton und die Kochstelle wird wieder auf Stufe "9" gehen.

Mit dem Heizkörper im Booster-Niveau, wenn die [+]-Taste gedrückt wird, eine Fehlermeldung ertönt und die Kochset ändert nicht. Mit dem Heizkörper im Booster-Niveau, wenn die [-]-Taste gedrückt wird, eine Fehlermeldung ertönt und die Kochset wird zu 9 reduziert.

Ausschalten der Kochstellen Zum Ausschalten einer Kochstelle (-) und (+) drücken POWER-Auswahl-Tasten gleichzeitig. Es ertönt ein Piepton und die entsprechende Anzeige

! Alle Kochstellen können für eine Kochzeit zwischen 1 und 99 Min. programmiert werden. 1.Aktivieren Sie den Timer durch Drücken der INCREASE / REDUCE TIME Tasten. Ein Piepton ertönt, die TimerAnzeige zeigt eine "00" und die Kochstellen Displays zeigen eine blinkende "t", als Zeichen dass eine Kochstelle ausgewählt werden muss. 2 Wählen Sie die gewünschte Kochstelle aus, durch Drücken einer der Kochstellen (+) oder (-)Tasten. Es ertönt ein Piepton, die LED neben der Kochstellen Anzeige beginnt zu blinken wenn keine Leistung ausgewählt ist, oder ist On, wenn eine Leistung ausgewählt ist. Die Timer-Anzeige blinkt, zeigend dass die Zeit zu wählen ist 3. Stellen Sie die gewünschte Kochzeit beim Drücken der INCREASE / REDUCE TIME Tasten. ! Der Benutzer kann jeweils nur einen Heizkörper auswählen. ! Beim Drücken und Halten der (+) und (-) Tasten erhöht die Geschwindigkeit der Zeit Auswahl. ! Wenn nach 10 Sekunden die Zeit noch nicht ausgewählt wird, wird der Timer ausgeschaltet. ! Wenn nach 10 Sekunden die ausgewählte Zeit ist "00", wird der Timer ausgeschaltet.

Starten des Timer-Countdowns. Der Countdown beginnt 10 Sekunden nach der letzten Bedienung von den INCREASE (+)/ REDUCE(-) TIME Tasten. Wenn eine Leistung ausgewählt ist, ertönt ein Signalton, und die Timer-Anzeige hört zu blinken auf. Das gleiche passiert mit der LED des Heizkörpers. Die letzte Minute wird in Sekunden angezeigt. ! Wenn der Timer sich im Countdown befindet, kann der Benutzer die Zeit irgendwann ändern, indem er die INCREASE / REDUCE TIME Tasten drückt. Dann wird der Countdown gestoppt und der Timer wechselt zu dem Zeitselektion Status und wartet auf eine Zeit Auswahl. Ende des Countdowns des Timers. Wenn die Zeit auf dem Timer abgelaufen ist, wird der Heizkörper ausgeschaltet, das Timer-Display und die LED des zeitgesteuerten Heizkörpers beginnen zu blinken und eine Timer-Alarm ertönt für eine Minute. Der Timer Alarm kann von dem Benutzer jederzeit deaktiviert werden, auch während der ersten Minute des Alarms. Wenn der Timer im Alarmzustand ist, kann durch Drücken einer beliebigen Taste des Touch-Controls ausgeschaltet werden.

! Um die Operation des Timers abzubrechen, wählen Sie den Zeitwert "00" beim gleichzeitigen Drücken der (+) und (-) TIME Tasten. ! Wenn alle Kochstellen nicht mit Strom versorgt werden, und eine von ihnen auf Null konfiguriert ist, wird die Tastensperre nach 1 Minute aktiviert.

Bedienfeldsperre Wenn der Herd eingeschaltet ist, ist es möglich, die Kontrolle zu sperren, um versehentliche Änderungen an den Einstellungen (durch Kinder, während der Reinigung, usw. gemacht), zu vermeiden. Taste, um das Bedienfeld zu sperren: Drücken Sie die -das Symbol leuchtet auf und ein akustisches Signal ertönt. Um eine der Kontrollen (z. B. Kochen stoppen), zu verwenden, müssen Sie diese Funktion deaktivieren. Taste für ein paar Momente, das Drücken Sie die Symbol wird nicht mehr leuchten und die Sperrfunktion wird entfernt. Alle Tasten von der Kochstellen Auswahl werden gesperrt wenn das Kochfeld ausgeschaltet ist, wenn die Bedienfeldsperre aktiviert ist, oder wenn ein Irrtum bei einem Kochfeld auftritt.

Kochherd abschalten Drücken Sie die Taste, um das Gerät auszuschalten: vertrauen Sie nicht nur auf den Pfanne Sensor. Wenn die Bedienfeldsperre aktiviert ist, werden die Kontrollen weiterhin auch dann gesperrt, selbst wenn der Herd wieder eingeschaltet wird. Um den Herd wieder einzuschalten, müssen Sie zunächst die Sperrfunktion deaktivieren.

Praktische Ratschläge zum Gebrauch des Gerätes

! Verwenden Sie Kochgeschirr aus Materialien, die mit dem Prinzip der Induktion (ferromagnetischem Material) hergestellt sind. Wir empfehlen besonders Pfannen aus: Gusseisen, Stahl oder rostfreiem Edelstahl für Induktion geeignet. Verwenden Sie einen Magneten, um die Kompatibilität der Kochgeschirr zu testen. !Keine Adapter, Diffusoren, oder Metallplatten auf den Kochzonen benutzen. Sie können sich nachteilig auf die Leistung des Kochfeldes auswirken und vielleicht die Ästhetik des Kochfeldes beschädigen!

Gusseisen emaillierten Stahl Besonderen Edelstahl

NICHT GEEIGNET FÜR Kupfer, Aluminium, Glas, Steingut, Keramik, nicht-magnetischen Edelstahl

Noch mehr, um die besten Ergebnisse von Ihrem Herd zu erhalten: • Verwenden Sie Pfannen mit einem dicken, ebenen Boden, um ein 100% der Kochstelle zu benutzen.

• Verwenden Sie immer Pfannen mit einem Durchmesser, der groß genug ist, um die Kochplatte vollständig abzudecken, damit all die Wärme genutzt wird.

• Vergewissern Sie sich, dass der Boden des Kochgeschirrs immer sauber und trocken ist, um davon in vollem Umfang Gebrauch zu machen und die Lebensdauer von beiden, Kochstellen und Kochgeschirr zu verlängern. • Vermeiden Sie den Einsatz von Kochgeschirr, das auf Gasbrenner verwendet wurde: die Wärme-Konzentration von Gasbrennern könnte den Boden der Pfanne kaputt machen, so dass es nicht mehr richtig haftet.

Sicherheitseinrichtungen Pfanne Sensor Jede Kochstelle hat einen Pfanne Sensor. Die Kochplatte gibt Wärme ab, nur wenn eine Pfanne mit den für die Kochstelle geeigneten Messungen auf sie gelegt wird. Das "u"-Zeichen auf dem Display, erscheint wenn nach der Auswahl der Kochstelle die Pfanne nicht auf einem Heizkörper gelegt ist, oder im Falle von: • Einer ungeeigneten Pfanne • Einer Pfanne deren Durchmesser zu klein ist • Die Pfanne aus dem Heizkörper entfernt wurde. Nach 10 sek. ohne Pfanne auf der Heizstelle, eine Warnung ertönt. Nach 60 sek. ohne Pfanne auf der Heizstelle, der Heizkörper schaltet sich aus.

Überhitzungsschutz Wenn elektronische Elemente überhitzen, die Zahl dass die Leistungsstufe signalisiert fängt zu blinken an, und der Buchstabe "c" erscheint auf dem Display. Wenn die Temperatur ein geeignetes Niveau erreicht hat, verschwindet diese Meldung und der Herd kann wieder verwendet werden. Sicherheitsschalter Das Gerät verfügt über einen Sicherheitsschalter, der automatisch die Kochstellen ausschaltet, nachdem sie in Betrieb für eine gewisse Zeit bei einer bestimmten Leistung gewesen sind. Wenn der Sicherheitsschalter ausgelöst wird, zeigt das Display “0”. Zum Beispiel: die rechte hintere Kochplatte wurde auf 5 eingestellt und schaltet sich nach 5 Stunden Dauerbetrieb aus, während die vordere linke Kochplatte auf 2 gesetzt wurde und schaltet sich nach 8 Stunden aus.

Beschränkung der Funktionsdauer in Stunden

Wenn eine oder mehrere Tasten länger als 10 Sekunden aktiviert sind, schaltet sich der Touch Control aus. Ein Warnton ertönt jede 10 Sek. wenn die Taste/n aktiviert sind. Mit allen Heizkörpern auf Null während 10 Sek. wird das Kochfeld ausgeschaltet. Wenn das Abschalten aufgrund einer versehentlichen Aktivierung der Tasten verursacht ist, arbeitet der Touch-Control wie es oben beschrieben wurde. Summer Das kann auch auf mehrere Unregelmäßigkeiten hinweisen: • Ein Objekt (eine Pfanne, Besteck, usw.) ist auf dem Bedienfeld für mehr als 10 Sekunden platziert worden. • Etwas ist auf dem Bedienfeld verschüttet. • Eine Taste wurde zu lange gedrückt Alle die oben genannten Situationen können den Summer aktivieren. Entfernen Sie die Ursache der Störung, um den Summer zu stoppen. Wenn die Ursache des Problems nicht entfernt wird, wird der Summer weiter ertönen und der Herd wird ausgeschaltet. Fehler und Warnsignale Wenn ein Fehler auftritt, wird das ganze Gerät oder die Heizkörper ausgeschaltet, und ein Signalton ertönt (nur wenn ein oder mehr Heizkörper aktiv sind) und alle Displays zeigen abwechselnd eine 'F' und den Fehlercode (eine IndexNummer oder eine Buchstabe). Wenn das Problem nicht von selbst verschwindet, kontaktieren Sie bitte den technischen Service.

Praktische Back-/Brathinweise

Schnellgaren Schnellkochtopf

Stark garen und bräunen (Braten, Koteletts, Schnitzel, Fischfilets, Spiegeleier)

Schnell eindicken (flüssige Soßen) Kochendes Wasser (Nudeln, Reis, Gemüse) Milch

Langsam eindicken (dickflüssige Soßen)

Garen im Schnellkochtopf nach dem Dampfaustritt

Aufwärmen von Speisen

Vorsichtsmaßregeln und Hinweise ! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Dieses Gerät entspricht den folgenden EGRichtlinien: - 2006/95/EWG vom 12.12.06 (Niederspannung) und nachfolgenden Änderungen - 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen -93/68/EWG vom 22.07.93 und nachfolgenden Änderungen. - 1275/2008 stand-by/off mode.

Allgemeine Sicherheit ! Stellen Sie bitte sicher, dass das Belüftungsgitter des Gebläses niemals verstopft bzw. abgedeckt wird. Das Einbaukochfeld erfordert eine korrekte Belüftung zur Kühlung der elektronischen Teile. ! Es wird davon abgeraten, ein Induktionskochfeld über einem Untertisch-Kühlschrank (Wärmequelle) oder über einer Waschmaschine (Vibrationen) zu installieren. Der zur Belüftung der elektronischen Teile erforderliche Raum wäre absolut unzureichend. • Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt. • Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist hoch gefährlich, das Gerät Gewittern und Unwettern auszusetzen. • Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind. • Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Verwenden Sie das Kochfeld nicht als Abstellfläche oder als Schneidebrett. • Das Glaskeramikkochfeld ist stoßfest; dennoch kann es durch Stöße bzw. Aufprall von spitzen Gegenständen springen (oder sogar zerbrechen), Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienststelle. • Vermeiden Sie, dass das Netzkabel anderer Elektrogeräte in Kontakt mit heißen Kochfeldteilen gelangt. • Bitte berücksichtigen Sie, dass die Kochzonen noch für ca. 30 Minuten nach dem Ausschalten sehr heiß bleiben. Die Restwärme wird auf der entsprechenden Anzeige eingeblendet (siehe Inbetriebsetzung und Gebrauch). • Halten Sie sämtliche Gegenstände, die schmelzen könnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Achten Sie besonders auf Verpackungsmaterial, Frischhaltefolie und Alufolie: Wird derartiges Material auf den noch heißen oder warmen Oberflächen belassen, können sie das Kochfeld dauerhaft beschädigen. • Stellen Sie Stieltöpfe und Pfannen immer mit nach innen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschließen.

• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst. • Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose. • Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkenntnis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben. • Hinweis für Herzschrittmacherträger oder Träger anderer medizinischen Implantate: Das Kochfeld entspricht allen geltenden Richtlinien in Sachen elektromagnetischer Verträglichkeit. Dieses Erzeugnis erfüllt demnach sämtliche gesetzlichen Anforderungen (Richtlinien 89/336/CEE). Es wurde so konzipiert, dass keine Interferenzen mit anderen in Einsatz befindlichen elektrischen Geräten entstehen können, es sei denn, letztere entsprechen nicht den obigen Richtlinien. Das Induktions-Kochfeld erzeugt elektromagnetische Felder im Nahbereich. Um jegliche Gefahren durch Interferenzen zwischen dem Kochfeld und dem Schrittmacher auszuschließen, muss letzterer in Übereinstimmung mit den bestehenden Richtlinien hergestellt sein. In dieser Hinsicht können wir nur für die Übereinstimmung unseres Erzeugnisses gerantieren. Für Informationen hinsichtlich der Konformität oder eventueller Unverträglichkeiten bitten wir Sie, sich an den behandelnden Arzt oder an die Herstellfirma des Herzschrittmachers wenden zu wollen. • Kinder dürfen nicht mit dem Gerät spielen. • Legen Sie bitte keine Metallgegenstände (Messer, Löffel, Deckel usw.) auf das Kochfeld; sie könnten sehr heiß werden. • Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden. • Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) sieht vor, dass Haushaltsgeräte nicht mit dem normalen Hausmüll entsorgt werden dürfen. Die Altgeräte müssen getrennt gesammelt werden, um die Rückführung und das Recycling der Materialen zu optimieren, aus denen die Geräte hergestellt sind, und um mögliche Belastungen der Gesundheit und der Umwelt zu verhindern. Das Mülleimersymbol ist auf allen Produkten dargestellt, um an die Verpflichtung zur getrennten Abfallsammlung zu erinnern. Für weitere Informationen zur korrekten Entsorgung können sich die Besitzer von elektrischen Haushaltsgeräten an die übergeordnete öffentliche Einrichtung oder an ihren Händler wenden.

DE Reinigung und Pflege

DE Abschalten Ihres Gerätes vom Stromnetz Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung des Gerätes ! Der Einsatz von Scheuermitteln oder scharfen oder

chemischen Reinigungsmitteln wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme ist zu vermeiden: diese können die Oberfläche des Kochfeldes dauerhaft beschädigen. ! Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte. • Zur täglichen Pflege genügt es, das Kochfeld mit einem feuchten Schwamm abzuwischen und mit Küchenpapier abzutrocknen. • Bei besonders starker Verschmutzung sollte ein spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist das Kochfeld mit Wasser abzuspülen und sorgfältig abzutrocknen. • Starke Verschmutzungen lassen sich mit einem Schaber (Klingenschaber) entfernen. Sie sollten so schnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse lassen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfachen Spüllauge erzielen. • Auf dem Kochfeld versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerreste müssen umgehend mit einem Schaber von der noch warmen Oberfläche entfernt werden. • Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare

Schutzfilm, den ein solches Produkt hinterlässt, schützt die Oberfläche vor eventuell überkochenden Speisen. Es empfiehlt sich, diese Nachbehandlung bei lauwarmem oder abgekühltem Gerät vorzunehmen. • Achten Sie darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspülen und anschließend abzutrocknen. Rückstände der Reinigungsmittel könnten sich nämlich bei der nächsten Benutzung des Kochfeldes ihrerseits festsetzen. Edelstahlrahmen (nur bei mit Rahmen versehenen Modellen) Auf den Edelstahlteilen könnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder phosphorhaltiges Spülmittel für längere Zeit darauf vorhanden sein. Es ist ratsam, das Kochfeld nach der Reinigung gut nachzuspülen und abzutrocknen. Wird versehentlich Wasser darauf verschüttet, muss es sofort sorgsam getrocknet werden. ! Einige Kochfelder sind mit einem Aluminiumrahmen versehen, der Edelstahl sehr ähnlich ist. Verwenden Sie bitte keine Produkte zur Reinigung und Entfettung, die nicht für Aluminium geeignet sind.

Demontage des Kochfeldes Sollte sich die Abnahme des Kochfeldes als erforderlich erweisen, verfahren Sie bitte wie folgt: 1. Schrauben Sie die Schrauben aus, die zur Befestigung der seitlichen Zentrierungsfedern dienen; 2. lockern Sie die Schrauben der Eck-Befestigungsbügel; 3. nehmen Sie das Kochfeld aus dem Möbelausschnitt heraus. ! Wir empfehlen dringlich, Innenmechanismen nicht eigenhändig zu reparieren. Kontaktieren Sie bei Störungen bitte den Kundendienst.

Technische Beschreibung der Modelle Kochen mit Induktion ist die schnellste und zeitsparendste Art des Kochens. Im Gegensatz zu herkömmlichen Kochplatten, heizt sich nicht die Kochzone auf: die Hitze wird direkt im Innern des Topfes entwickelt, der hierzu notwendigerweise über einen Boden aus magnetisiertem Material verfügen muss.

Legende: I = Einfache Induktions-Kochzone B = Booster: Die Leistung dieser Kochzone kann erhöht werden. 62
