BEDIENUNGSANLEITUNG PKL 642 D2/IX/HA HOTPOINT

KOCHMULDE Inhaltsverzeichnis Bedienungsanleitung,2 Hinweise,5 Kundendienst,8 Beschreibung Ihres Gerätes,10 Installation,47 Inbetriebsetzung und Gebrauch,51 Vorsichtsmaßregeln und Hinweise,52 Reinigung und Pflege,52 Störungen und Abhilfe,53

ZUR BEACHTUNG: Bei Gebrauch wird dieses Gerät und alle zugänglichen Teile sehr heiß. Es ist darauf zu achten, dass die Heizelemente nicht berührt werden. Kinder unter 8 Jahren, die nicht ständig beaufsichtigt sind, von dem Gerät fernhalten. Das Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis verwendet werden, vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Reinigungs- und Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführt werden.

ATENÇÃO: Deixar um fogão com gordura e óleo sem vigilância pode ser perigoso e provocar um incêndio. NUNCA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga. ATENÇÃO: Risco de incêndio: não deixe objectos sobre as superfícies de cozedura. Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho. Elimine os líquidos presentes na tampa antes de abri-la. Não feche a tampa de vidro (se presente) se os queimadores ou a chapa eléctrica ainda estiverem quentes. O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado. ATENÇÃO: O uso de protecções do plano inadequadas pode causar incidentes.

ZUR BEACHTUNG: Lassen Sie keine Fette oder Öle unbewacht auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen. NIEMALS eine Flamme/Brandherd mit Wasser löschen. Schalten Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke. ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen lassen. Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte. Trocknen Sie eventuell auf der Herdabdeckung befindliche Flüssigkeiten, bevor Sie sie aufklappen. Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind. Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden. ZUR BEACHTUNG: Die Verwendung ungeeigneter Schutzvorrichtungen kann Unfälle verursachen. 5

Geben Sie bitte Folgendes an: • die Fehlerart • das Gerätemodell (Mod.) • die Modellnummer (S/N). Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung befindet.

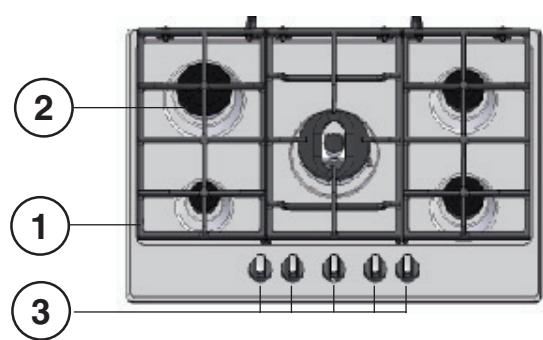

Опис приладу Загальний вигляд

KOCHMULDENROSTE GASBRENNER Reglerknöpfe für GASBRENNER GASBRENNER-ZÜNDKERZE SICHERHEITSVORRICHTUNG

• GASBRENNER: Diese weisen unterschiedliche Durchmesser und Leistungen auf. Wählen Sie den Brenner, der dem Durchmesser des eingesetzten Topfes entspricht. • Reglerknöpfe für GASBRENNER und : zur Regulierung der Flamme. • GASBRENNER-ZÜNDKERZE: zur automatischen Zündung des gewählten Brenners. • SICHERHEITSVORRICHTUNG: Diese spricht an, wenn die Flamme unversehens erlöschen sollte und unterbricht automatisch die Gaszufuhr.

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise). ! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen. ! Dieses Gerät darf nur in ständig belüfteten, und gemäß den national gültigen Normen und Vorschriften entsprechenden Räumen installiert und in Betrieb genommen werden. Folgende Anforderungen müssen gegeben sein: • Der Raum muss mit einem Abluftsystem für die bei der Verbrennung entstehenden Abgase ausgestattet sein; dies kann entweder über einen Abzugsschacht, oder durch einen sich bei der Inbetriebnahme des Gerätes automatisch einschaltenden Elektroventilator erfolgen.

In Abzugsschächte oder Kamine mit Direkt ins Freie Abzweigungen (ausschließlich für Kochgeräte bestimmt)

• Der Raum muss außerdem mit einem für eine einwandfreie Verbrennung notwendigen Belüftungssystem ausgestattet sein. Das erforderliche Luftvolumen darf 2 m3/h pro kW der installierten Leistung nicht unterschreiten. Das System kann mittels eines Belüftungsschachtes, mit Luftaufnahme direkt aus dem Freien, mit einem Nutzquerschnitt von mindestens 100 cm2 verwirklicht werden, der so A ausgelegt sein muss, dass ein unabsichtliches Verstopfen vermieden wird. Beispiele von Zuluftöffnungen für die Verbrennungsluft

Oder auf indirekte Weise durch angrenzende Räume, die mit einem ins Freie führenden Belüftungsschacht, wie oben angegeben, versehen sind, bei denen es sich nicht um Gebäudeteile gemeinsamen Gebrauchs, noch um Räumlichkeiten, in denen Brandgefahr Vergrößerung des Lichtspaltes bestehen kann oder um Schlafzimmer handeln zwischen Tür und Fußboden darf. • Eine intensive, lang anhaltende Nutzung des Geräts kann eine zusätzliche Lüftung erforderlich machen, beispielsweise das Öffnen eines Fensters oder Herstellung eines stärkeren Luftzugs durch Erhöhen der Leistung der mechanischen Absaugung, sofern eine solche vorhanden ist. Angrenzender Zu belüftender Raum Raum

Einbau Um eine korrekte Installation der Kochmulde zu gewährleisten, sind folgende Vorsichtsmaßregeln zu beachten: • Angrenzende schränke, deren höhe die der arbeitsplatte überschreiten, müssen einen abstand vom rand der kochmulde von mindestens 200 mm aufweisen. • Dunstabzugshauben sind gemäß den in den gebrauchsanleitungen der dunstabzugshaube aufgeführten anweisungen zu installieren und zwar in einem abstand von mindestens 650 mm (siehe abbildung). • Die an die dunstabzugshaube angrenzenden hängeschränke sind in einem abstand von mindestens 420 mm von der arbeitsplatte aufzuhängen (siehe abbildung). Sollte die Kochmulde unter einem Hängeschrank installiert werden, muss zwischen Hängeschrank und Arbeitsplatte ein 600mm min. Abstand von mindestens 700 mm bestehen.

Nehmen Sie vor der Installation die Roste und Brenner vom Kochfeld ab und drehen Sie es um. Achten Sie darauf, die Thermoelemente und Zündkerzen nicht zu beschädigen. Bringen Sie die mitgelieferte Dichtung rund um den Rand des Kochfeldes an. Damit wird verhindert, dass Luft, Feuchtigkeit und Wasser eindringen können (siehe Abbildung). Achten Sie darauf, dass die Flächen, auf die die Dichtung aufgebracht wird, sauber, trocken und frei von Fetten/Ölen sind. • Der Schrankausschnitt muss die auf der Abbildung angegebenen Abmessungen aufweisen. Die Kochmulde wird mit Hilfe von Haken auf der zwischen 20 und 40 mm starken Arbeitsplatte befestigt. Um eine optimale Befestigung der Kochmulde zu gewährleisten, sollten sämtliche zur Verfügung stehenden Haken verwendet werden. 555 mm

! Die Kochmulden sind werkseitig für den Betrieb mit Erdgas Kategorie II2E+3+ eingestellt (siehe Typenschild und Gaseinstellungsschild des Gerätes)

! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können.

• Die Flüssiggase, die schwerer als Luft sind, stauen sich im unteren Raumbereich. Räume, in denen Gasflaschen mit GPL-Flüssiggas gelagert werden, müssen demnach in Bodenhöhe mit geeigneten Abzugsöffnungen ins Freie ausgestattet werden, damit das Gas im Falle eventueller Gasverluste nach unten hin abziehen kann. Demnach dürfen GPL-Flüssiggasflaschen nicht in Räumlichkeiten, die unter der Erde liegen (Keller usw.) installiert oder gelagert werden, auch dann nicht, wenn sie bereits leer oder nur noch halb gefüllt sein sollten. Es ist empfehlenswert, nur die in Verwendung befindliche Gasflasche im Raum zu bewahren, und diese so aufzustellen, dass sie keiner direkten Einwirkung von Wärmequellen (Backöfen, Kamine, Öfen usw.), die einen Temperaturanstieg von mehr als 50°C bewirken könnten, ausgesetzt wird.

BE BE Haken-Befestigungsschema

Position der Haken für Arbeitsplatten H=20mm

über einem Einbaubackofen installiert, müssen der Elektroanschluss der Kochmulde sowie der des Backofens getrennt voneinander vorgenommen werden. Dadurch wird eine ausreichende elektrische Sicherheit gewährleistet und das Herausziehen des Backofens erleichtert.

Position der Haken für Arbeitsplatten H=30mm Vorne

Anschluss des Versorgungskabels an das Stromnetz Versehen Sie das Netzkabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehe nebenstehende Tabelle). Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlägigen Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50°C über der Raumtemperatur liegt. ! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Position der Haken für Arbeitsplatten H=40mm

! Verwenden Sie die im Beipack “Zubehör” befindlichen Haken. • Wird die Kochmulde nicht über einem Einbaubackofen installiert, ist unter der Kochmulde eine Holzplatte zur Isolierung anzubringen. Dabei muss ein Mindestabstand von 20 mm von der Kochmuldenunterseite eingehalten werden. Belüftung Um eine einwandfreie Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 x 560 mm verfügt (siehe Abbildungen).

Vor dem Anschluss stellen Sie bitte sicher, dass: • die steckdose geerdet ist und den gesetzlichen bestimmungen entspricht; • die netzsteckdose für die auf dem typenschild angegebene maximale leistungsaufnahme des gerätes ausgelegt ist; • die netzspannung im bereich der auf dem typenschild angegebenen werte liegt; • die netzsteckdose mit dem netzstecker kompatibel ist. sollte dies nicht der fall sein, wechseln sie bitte die netzsteckdose oder den netzstecker aus; verwenden sie keine verlängerungen und mehrfachsteckdosen. ! Netzkabel und Steckdose müssen bei installiertem Gerät leicht zugänglich sein. ! Das Netzkabel darf nicht gebogen oder eingeklemmt werden. ! Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst). ! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.

Anschluss an die Gasleitung

Bei Installation über einem Einbaubackofen ohne KühlsystemZwangsbelüftung müssen Ab- und Zuluftöffnungen vorgesehen werden, um eine geeignete Belüftung im Innern des Umbauschrankes zu gewährleisten (siehe Abbildungen).

Die mit einem Dreileiterkabel ausgerüsteten Kochmulden sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (befindlich auf der Unterseite der Kochmulde) angegebenen Versorgungsspannung und -frequenz ausgelegt. Der Erdleiter des Kabels ist gelb/grün. Wird die Kochmulde 48

Der Anschluss des Gerätes an die Gasleitung oder an die Gasflasche muss gemäß den Vorschriften der gültigen Richtlinien erfolgen und nur nachdem man sich vergewissert hat, dass es auf die Gasart, mit der es betrieben wird, eingestellt ist. Sollte dem nicht so sein, dann befolgen Sie bitte die Anleitungen des Abschnitts “Anpassung an die verschiedenen Gasarten”. Bei Betrieb mit Flüssiggas aus Gasflaschen sind normgerechte Druckmesser zu verwenden. Zum Anschluss des Gerätes an die Erdgasleitung (II2E+3+) ist in erster Linie L das Anschlussstück “R” (auf Anfrage erhältlich in Kundendienststellen) mit der G entsprechenden Dichtung “G” an den am Gaszuleitungsschlauch befindlichen Anschluss R “L” (siehe Abbildung) zu montieren. Bei dem Anschlussstück handelt es sich um einen kegelförmigen 1/2-Gas-Gewindezapfen. Der Anschluss ist mittels eines: - starren Rohres - oder mittels eines durchgehenden und mit Anschlussverschraubungen versehenen Inox-Stahlschlauches vorzunehmen. Zwischen Gerät und Gasleitung ist ein gut zugänglicher Gashahn zu installieren.

Anschluss mittels eines starren Anschlussrohres (Kupfer oder Stahl) ! Der Anschluss an die Gasleitung muss so durchgeführt werden, dass das Gerät keinerlei Zugspannungen ausgesetzt wird. Auf der Zuleitung zum Gerät befindet sich ein orientierbares,“L”-förmiges Anschlussstück, dessen Dichtheit durch einen Dichtring gewährleistet wird. Muss das Anschlussstück verdreht (in eine andere Richtung gedreht) werden, ist es absolut erforderlich, den Dichtring (im Beipack) auszutauschen. Bei dem Anschlussstück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen. Anschluss mittels Inox-Schläuchen mit hermetischen Wänden Bei dem Anschlussstück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen. Der Anschluss bzw. das Verlegen dieser Schläuche muss so erfolgen, dass sie bei größter Ausdehnung eine Länge von 2000 mm nicht überschreiten. Stellen Sie nach erfolgtem Anschluss bitte sicher, dass der Inox-Schlauch nicht mit beweglichen Teilen in Berührung kommt oder an irgendeiner Stelle eingedrückt wird. ! Verwenden Sie ausschließlich Schläuche und Dichtringe, die den jeweilig gültigen inländischen Normen entsprechen. Kontrolle auf Dichtheit ! Nach Abschluss der Installationsarbeiten überprüfen Sie bitte alle Anschlüsse auf Dichtheit; verwenden Sie hierzu auf keinen Fall eine Flamme, sondern eine Seifenlösung. Anpassung an die verschiedenen Gasarten Wird die Kochmulde auf eine andere Gasart eingestellt, als die, für die sie vorgesehen wurde (ersichtlich aus dem Etikett auf der Kochmuldenunterseite oder auf der Verpackung), müssen die Düsen der Brenner auf folgende Weise ausgetauscht werden: 1. Nehmen Sie die Kochmuldenroste ab und ziehen die Brenner aus ihren Sitzen heraus. 2. Schrauben Sie die Düsen mit Hilfe eines 7 mm Steckschlüssels ab und ersetzen Sie sie durch die entsprechenden Düsen der neuen Gasart (siehe Tabelle 1 “Merkmale der Brenner und Düsen”). 3. Setzen Sie sämtliche Teile in umgekehrter Reihenfolge wieder ein. 4. Ersetzen Sie anschließend das Etikett der alten Eichung mit dem in unseren Kundendienst-Zentren erhältlichen Etikett der neu eingestellten Gasart. Austausch der Düsen bei Brennern mit unabhängiger “Doppelflamme” 1. Die Kochflächenroste abnehmen und die Brenner aus ihren Sitzen herausnehmen. Die Brenner bestehen aus zwei separaten Teilen (siehe Abbildungen); 2. Die Düsen unter Zuhilfenahme eines 7 mm Steckschlüssels ausschrauben. Der innere Brenner verfügt über eine Düse, der äußere Brenner dagegen über zwei (derselben Abmessung). Tauschen Sie die Düsen gegen die für die neue Gasart geeigneten Düsen (siehe Tabelle 1) aus. 3. Alle Teile in umgekehrter Reihenfolge wieder einsetzen.

• Einstellung der Brenner-Primärluft An den Brennern ist keine Primärlufteinstellung erforderlich.

• Minimumeinstellung 1. Drehen Sie den Brenner auf Minimum; 2. Ziehen Sie den Reglerknopf ab und verstellen Sie dann die innen oder seitlich der Gashahnstange befindliche Einstellschraube, bis eine kleine, gleichmäßige Flamme erreicht wird. ! Beim DCDR-Brenner mit einem Reglerknopf erfolgt die Einstellung über die 2 Schrauben neben der Hahnstange (siehe Abbildung). Einstellung des gesamten DCDR-Brenners

Einstellung des inneren DCDR-Brenners

3. Vergewissern Sie sich, dass bei raschem Drehen von Maximum auf Minimum die Flamme des Brenners nicht erlischt. 4. Bei den mit einer Sicherheitsvorrichtung (Thermoelement) ausgestatteten Geräten muss bei Nichtfunktionieren der Vorrichtung bei auf Minimum eingestellten Brennern der Durchfluss der Minimumleistung (durch Regulieren der Einstellschraube) erhöht werden. 5. Nach erfolgter Neuregelung sind die auf den Bypass-Linien angebrachten Siegel mit Siegellack oder ähnlichem Material zu erneuern. 6. Bei Stufenreglerknöpfen und LED-Anzeige den Reglerknopf auf Minimum stellen, dann den Knopf abnehmen und die neben der Hahnstange befindliche Einstellschraube regulieren. 7. Einstellung der Mindestregelung des Brenners DCDR mit Stufeneinstellung und LED-Anzeige: • Zur Einstellung des äußeren Flammenkranzes den Einstellknopf nach links bis zur Mindestposition drehen; • Zur Einstellung des inneren Flammenkranzes den Einstellknopf nach rechts bis zur Mindestposition drehen; • Den Einstellknopf abziehen und die neben der Hahnstange befindliche Einstellschraube regulieren; ! Bei Flüssiggasen muss die Einstellschraube ganz angezogen werden. ! Ersetzen Sie anschließend das Etikett der alten Eichung mit einem der neuen Gasart entsprechenden Etikett (in unseren Kundendienstzentren erhältlich). ! Sollte der Gasdruck der Anlage von den vorgesehenen Werten abweichen, oder nicht konstant sein, muss das Zuleitungsrohr mit einem geeigneten Druckregler (gemäß den national gültigen Normen und Vorschriften) installiert werden. TYPENSCHILD Elektrischer siehe Typenschild Anschluss Dieses Gerät entspricht den folgenden EG-Richtlinien: - 2006/95/EG vom 12/12/06 (Niederspannung) und nachfolgenden Änderungen - 2004/108/EG vom 15/12/04 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen - 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen. - 2009/142/EG vom 30.11.09 und nachfolgenden Änderungen. - 2012/19/EU und nachfolgenden Änderunge.

ECODESIGN EU-Richtlinienr. 66/2014 ergänzend zu Richtlinie 2009/125/EU. EN 30-2-1Richtlinie

BE BE Merkmale der Brenner und Düsen (nur für Modelle 65 cm) Tabelle 1

Reduzierter Starkbrenner (RR)

Doppelflammen (DCDR Innen) (1)

Doppelflammen (DCDR (1) Außen Innen) 2 Düsen Versorgungsdruck

(1) Nur für DCDR mit einem Reglerknopf * Bie 15°C und 1013,25 mbar-Trockengas Propangas oberer Heizwert = 50,37 MJ/kg Butan oberer Heizwert = 49,47 MJ/kg Erdgas G20 oberer Heizwert = 37,78 MJ/m³ Erdgas G25 oberer Heizwert = 32,49 MJ/m³

Merkmale der Brenner und Düsen (nur für Modelle 75 cm) Tabelle 1

Reduzierter Starkbrenner (RR)

Doppelflammen (DCDR Innen) (1)

Doppelflammen (DCDR (1) Außen Innen) 2 Düsen Versorgungsdruck

(1) Nur für DCDR mit einem Reglerknopf * Bie 15°C und 1013,25 mbar-Trockengas Propangas oberer Heizwert = 50,37 MJ/kg Butan oberer Heizwert = 49,47 MJ/kg Erdgas G20 oberer Heizwert = 37,78 MJ/m³ Erdgas G25 oberer Heizwert = 32,49 MJ/m³

Inbetriebsetzung und Gebrauch

! Auf jedem Reglerknopf ist gekennzeichnet, welcher Gasflamme er entspricht. Gas-Kochmulden sind mit einer Stufenregelung ausgestattet, mit der die Flamme präzise auf 5 Stufen eingestellt werden kann. Dank dieses Systems wird auch mit Gas-Kochmulden immer das gleiche Garergebnis für jedes Rezept erzielt, da die optimale Garstufe für das gewünschte Rezept einfach und präzise eingestellt werden kann. Gasbrenner Der gewählte Brenner kann mittels des entsprechenden Reglerknopfes auf folgende Einstellungen gedreht werden: ●

Zum Anzünden einer Gasflamme führen Sie ein brennendes Streichholz oder einen Gasanzünder an den Brenner, drücken den entsprechenden Reglerknopf fest ein, und drehen diesen dann gegen den Uhrzeigersinn auf Höchstleistung. Bei den mit einer Sicherheitsvorrichtung ausgestatteten Brennern muss der Reglerknopf für ca. 2-3 Sekunden gedrückt werden, bis die Vorrichtung, dank derer die Flamme automatisch gezündet wird, heiß wird. Es genügt nämlich, auf den Reglerknopf zu drücken und ihn dann gleichzeitig nach links zu drehen. Die hierbei erzeugten Funken bewirken die Zündung des Brenners. Nach der Zündung der Flamme ist noch ein ausreichender Druck auf den Reglerknopf beizubehalten, um die Aktivierung der Sicherheitsvorrichtung zu bewirken. ! Sollte der Brenner ungewollterweise erlöschen, drehen Sie den Reglerknopf auf Position ‘AUS’ und versuchen ein erneutes Anzünden erst nach Verstreichen von mindestens 1 Minute. Zum Ausschalten des Brenners wird der Reglerknopf im Uhrzeigersinn auf die Position ‘AUS’ (“●”) gedreht. Stufeneinstellung der Flamme Der gewünschte Brenner kann mit dem Einstellknopf auf 5 verschiedene Leistungsstufen eingestellt werden. Zum Wechseln von einer Stufe zur nächsten, braucht nur der Knopf in die entsprechende Richtung gestellt zu werden. Ein Klickgeräusch zeigt den Wechsel von einer auf die andere Stufe an. Die Anzeige der Stufe erfolgt mittels entsprechendem Symbol (Symbole ) und bei Kochmulden mit Display mittels LEDs (5 = max. Leistung; 1= min. Leistung). Das System garantiert eine perfekte Einstellung der Flamme und ermöglicht so ein immer gleichbleibendes Garergebnis, da die verschiedenen Leistungsstufen ganz leicht erfasst werden können. Brenner mit “Doppelflammenkranz”* Dieser Gasbrenner ist aus zwei konzentrischen Feuerstellen gebildet, die unabhängig voneinander, oder auch zusammen in Betrieb genommen werden können (nur bei doppeltem Einstellknopf). Da der Brenner mit einer Sicherheitsvorrichtung ausgestattet ist, muss der Reglerknopf für ca. 2-3 Sekunden gedrückt werden, bis die

Sicherheitsvorrichtung, dank derer die Flamme automatisch gezündet wird und eingeschaltet bleibt, heiß wird. Einzelner Reglerknopf: Die Flammenkränze, aus denen der Brenner gebildet ist, verfügen über einen einzigen Reglerknopf: Zur Einschaltung beider Flammenkränze den Reglerknopf drücken und dann nach links auf das Symbol

(Max) - (Min) drehen.

Zur Einschaltung nur des inneren Flammenkranzes den Reglerknopf drücken und dann nach rechts auf das Symbol (Max) - (Min) drehen. Zum Wechseln zwischen einem oder beiden Flammenkränzen den Brenner ausschalten. Zum Ausschalten des Brenners wird der Reglerknopf gedrückt und nach rechts bis zum Anschlag gedreht (auf der Position “●”).

Praktische Hinweise zum Gebrauch der Brenner

Um optimale Leistungen zu gewährleisten, ist Folgendes zu beachten: • Verwenden sie die für den jeweiligen brenner geeignete topfgröße (siehe tabelle) um zu vermeiden, dass die flammen über den topfboden herausschlagen. • Benutzen sie ausschließlich kochgeschirr mit flachem boden und mit deckel. • Drehen sie den brenner auf klein, sobald das gargut kocht. Brenner

Ø Kochgeschirrdurchmesser (cm)

Reduzierter Starkbrenner (RR)

Doppelflammen (DCDR Innen)

Doppelflammen (DCDR Außen)

Töpfe für 65-cm-Kochfelder Brenner

Ø Kochgeschirrdurchmesser (cm)

Reduzierter Starkbrenner (RR)

Doppelflammen (DCDR Innen)

Doppelflammen (DCDR Außen)

Töpfe für 75-cm-Kochfelder

! Einige Modelle sind mit einem Reduzierring bestückt. Verwenden Sie diesen nur für den internen Doppelflammenkranz-Brenner (DCDR innen), wenn Kochgeschirr mit einem Durchmesser von weniger als 12 cm darauf gestellt wird. Zur Erkennung des Brennertyps verweisen wir auf die im Abschnitt „Eigenschaften der Brenner und Düsen” befindlichen Abbildungen. • Um die höchstmögliche Stabilität zu gewährleisten muss sichergestellt werden, dass die Kochgefäß-Aufnahmen richtig positioniert sind und dass jedes Gefäß sich zentral über dem Brenner befindet. • Sicherstellen, dass die Griffe der Kochgefäße mit einer der Auflagestangen der Kochgefäß-Aufnahme gefluchtet ist. • Die Griffe der Kochgefäße so positionieren, dass sie nicht über den vorderen Rand des Kochfelds hinausragen.

BE BE Die veränderliche Stabilität eines Topfs ist meist vom Topf selbst abhängig (bzw. davon, wie er während des Gebrauchs aufgestellt wird). In einwandfreiem Gleichgewicht zentral über dem Brenner stehende Töpfe mit flachem Boden und mit einer der Leisten des Gitters gefluchteten Griffen bietet zweifellos die höchste Stabilität.

Vorsichtsmaßregeln und Hinweise ! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät bezieht sich auf ein Einbaugerät der Klasse 3. • Gasgeräte erfordern eine ordnungsgemäße Belüftung um einen einwandfreien Betrieb zu gewährleisten. Vergewissern Sie sich deshalb davon, dass bei der Installation die im Abschnitt “Aufstellung” aufgeführten Anforderungen gegeben sind. • Die Anweisungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild angegeben sind. • Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt. • Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen. • Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind. • Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden. • Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte in Kontakt mit heißen Backofenteilen gelangen. • Die zur Belüftung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden. • Vergewissern Sie sich stets, dass sich die Reglerknöpfe auf der Position “●”/“○” befinden, wenn das Gerät nicht in Betrieb ist. • Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst. • Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose. • Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst). • Stellen Sie Stieltöpfe und Pfannen immer mit nach innen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschließen. • Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind. • Lassen Sie die Elektroplatte bitte nicht eingeschaltet, wenn kein Kochgeschirr darauf steht. • Gebrauchen Sie bitte kein unstabiles oder verformtes Kochgeschirr.

• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkenntnis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben. • Kinder dürfen nicht mit dem Gerät spielen. • Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden. • Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

• Kochen Sie Ihre Nahrung in Töpfen und Pfannen mit passend geschlossenen Deckeln und verwenden Sie möglichst wenig Wasser. Ohne Deckel zu kochen führt zu einem erheblichen Energieverbrauch. • Verwenden Sie möglichst flache Töpfe und Pfannen. • Falls Sie etwas kochen, dass eine längere Zeit benötigt, ist es angebracht wenn Sie ein Schnellkochtopf benutzen, welches zweimal so schnell ist und ein drittel der Energie spart.

Reinigung und Pflege Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Kochfeld-oberfläche reinigen

• Alle Bauteile aus Emaille und Glas sind mit warmem Wasser und Neutralreiniger zu reinigen. • Edelstahloberflächen können durch kalkhaltiges Wasser oder aggressive Reinigungsmittel verschmutzt werden, wenn diese zu lang miteinander in Kontakt sind. Jegliche verschütteten Lebensmittel (Wasser, Soße, Kaffee usw.) müssen vor dem Antrocknen entfernt werden. • Reinigen Sie diese mit warmem Wasser und Neutralreiniger und trocknen Sie sie anschließend mit einem weichen Lappen oder Fensterleder ab. Entfernen Sie eingetrocknete Verschmutzungen mit besonderen Reinigern für Edelstahloberflächen. • Reinigen Sie Edelstahl nur mit einem weichen Lappen oder Schwamm. • Verwenden Sie keine Scheuermittel oder korrosiven Produkte, Reinigungsmittel auf Chlorbasis oder Topfreiniger. • Verwenden Sie keine Dampfreiniger. • Verwenden Sie keine entflammbaren Produkte. • Belassen Sie keine säure- oder laugenhaltige Substanzen, wie z. B. Essig, Senf, Salz, Zucker oder Zitronensaft, auf dem Kochfeld.

Kochfeldteile reinigen

• Reinigen Bauteile aus Emaille und Glas nur mit einem weichen Lappen oder Schwamm. • Gitter, Brennerdeckel und Gasbrenner können zur Reinigung ausgebaut werden. • Reinigen Sie diese von Hand mit warmem Wasser und einem nicht scheuernden Reinigungsmittel. Entfernen Sie dabei jegliche Lebensmittelreste und prüfen Sie, ob Brenneröffnungen verstopft sind. • Abspülen und abtrocknen. • Bauen Sie die Gasbrenner und Brennerdeckel wieder korrekt in die entsprechenden Gehäuse ein. • Stellen Sie beim Ersetzen der Gitter sicher, dass der Topfständerbereich mit dem Gasbrenner ausgerichtet ist. • Bei Modellen mit elektrischen Zündsteckern und Sicherheitsvorrichtung muss das Steckerende sorgfältig gereinigt werden, um eine korrekte Funktion sicherzustellen. Prüfen Sie diese Bauteile häufig und reinigen Sie sie ggf. mit einem feuchten Lappen. Festgebackene Speisereste müssen mit einem Zahnstocher oder einer Nadel entfernt werden. ! Um eine Beschädigung der elektrischen Zündvorrichtung zu vermeiden, verwenden Sie diese nicht, wenn die Gasbrenner sich nicht in deren Gehäuse befinden.

Bei den mit Sicherheitsvorrichtungen versehenen Modellen erlischt die Flamme. Bitte kontrollieren Sie, ob: • der Reglerknopf auch bis zum Anschlag durchgedrückt wurde; • der Reglerknopf lange genug gedrückt wurde, um die Aktivierung der Sicherheitsvorrichtung zu ermöglichen; • die direkt an der Sicherheitsvorrichtung befindlichen Gasaustrittsöffnungen verstopft sind. Bei Einstellung des Brenners auf Minimum erlischt die Flamme. Bitte kontrollieren Sie, ob: • die Gasaustrittsöffnungen verstopft sind; • Durchzug in Kochmuldennähe besteht; • das Minimum korrekt eingestellt ist. Das Kochgeschirr steht nicht sicher. Bitte kontrollieren Sie, ob: • der Topfboden auch vollständig eben ist; • der Topf auch genau auf die Brennermitte gestellt wurde; • die Kochmuldenroste vertauscht wurden.

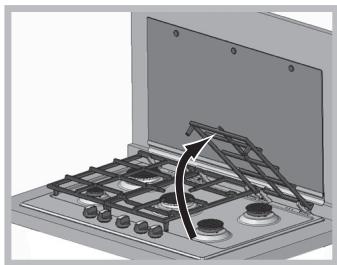

! Zur Reinigung der Fläche brauchen die Kochfeldroste nicht abgenommen zu werden. Dank des Halterungssystems können die Kochfeldroste einfach hochgehoben und gehalten oder bis zu einer rückseitigen Halterung gedreht werden. Achten Sie darauf, die heißen Roste nicht auf der Glasabdeckung (wenn vorhanden) abzustellen, damit die Schutzgummis auf dem Glas nicht beschädigt werden.

Wartung der Gashähne

Im Laufe der Zeit könnte der Gashahn blockieren oder sich nur schwer drehen lassen. In einem solchen Fall ist der Hahn auszutauschen. ! Diese Arbeit darf nur durch einen vom Hersteller anerkannten Techniker durchgeführt werden.

Störungen und Abhilfe Bevor Sie bei eventuellen Betriebsstörungen den Kundendienst anfordern, sollten einige Kontrollen vorab durchgeführt werden. Vergewissern Sie sich in erster Linie, dass auch keine Unterbrechung in der Strom- bzw. Gaszufuhr Ihrer Anlage besteht, vor allem, ob der Gashaupthahn auch aufgedreht wurde. Der Brenner zündet bzw. hält die Flamme nicht. Bitte kontrollieren Sie, ob: • die Gasaustrittsöffnungen der Gasbrenner verstopft sind; • alle abnehmbaren Brennerteile ordnungsgemäß montiert wurden; • Durchzug in Kochmuldennähe besteht; 53
