INSTRUKCJA OBSŁUGI KIX 644 B E HOTPOINT

PŁYTA GRZEJNA Spis treści Instrukcja obsługi,1 UWAGA,63 Opis urządzenia-Panel sterowania,64 Instalacja,64 Uruchomienie i użytkowanie,66 Zalecenia i środki ostrożności,71 Konserwacja i utrzymanie,72 Opis Techniczny,72

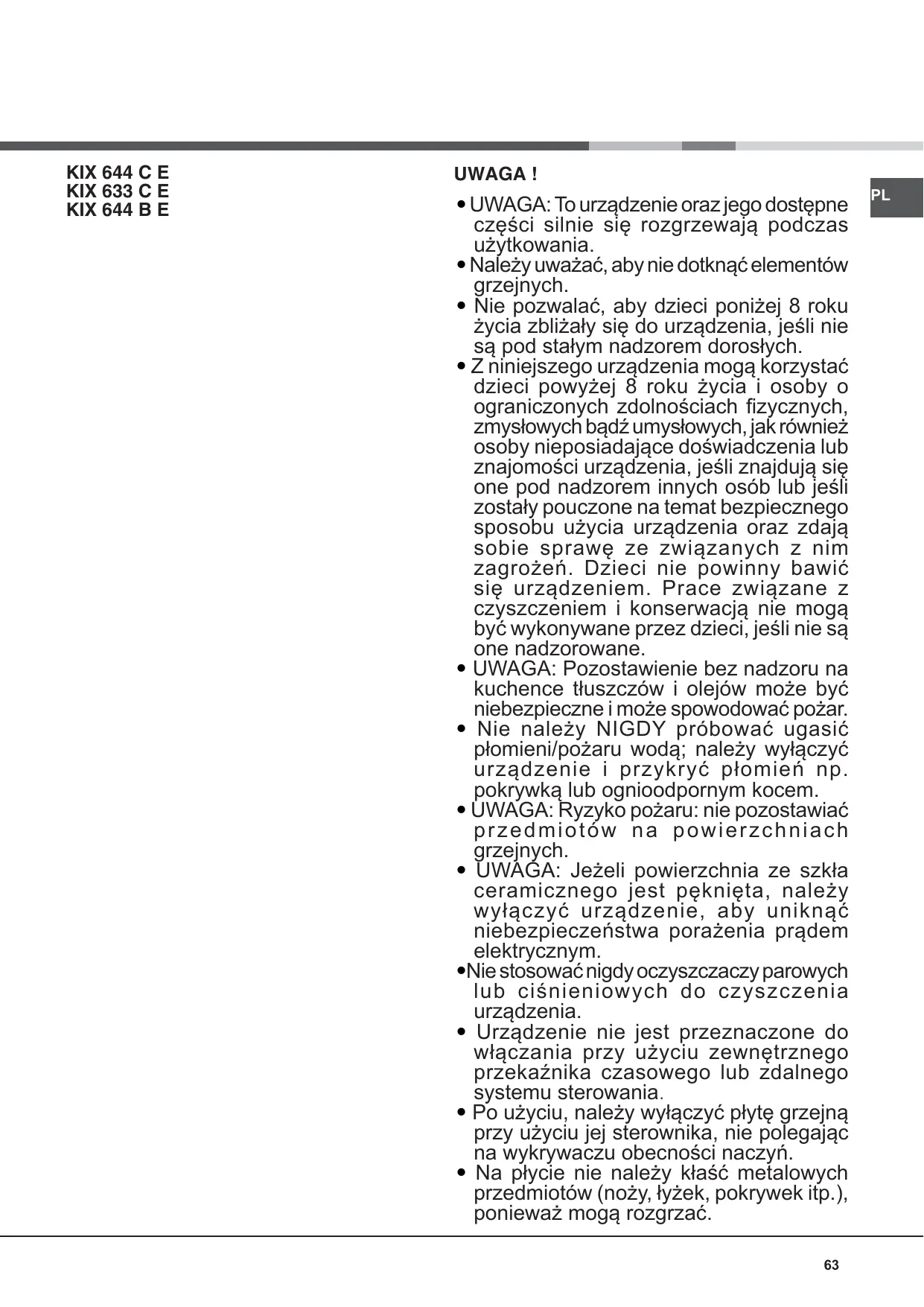

• UWAGA: To urządzenie oraz jego dostępne części silnie się rozgrzewają podczas użytkowania. • Należy uważać, aby nie dotknąć elementów grzejnych. • Nie pozwalać, aby dzieci poniżej 8 roku życia zbliżały się do urządzenia, jeśli nie są pod stałym nadzorem dorosłych. • Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane. • UWAGA: Pozostawienie bez nadzoru na kuchence tłuszczów i olejów może być niebezpieczne i może spowodować pożar. • Nie należy NIGDY próbować ugasić płomieni/pożaru wodą; należy wyłączyć urządzenie i przykryć płomień np. pokrywką lub ognioodpornym kocem. • UWAGA: Ryzyko pożaru: nie pozostawiać przedmiotów na powierzchniach grzejnych. • UWAGA: Jeżeli powierzchnia ze szkła ceramicznego jest pęknięta, należy wyłączyć urządzenie, aby uniknąć niebezpieczeństwa porażenia prądem elektrycznym. •Nie stosować nigdy oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia. • Urządzenie nie jest przeznaczone do włączania przy użyciu zewnętrznego przekaźnika czasowego lub zdalnego systemu sterowania. • Po użyciu, należy wyłączyć płytę grzejną przy użyciu jej sterownika, nie polegając na wykrywaczu obecności naczyń. • Na płycie nie należy kłaść metalowych przedmiotów (noży, łyżek, pokrywek itp.), ponieważ mogą rozgrzać. 63

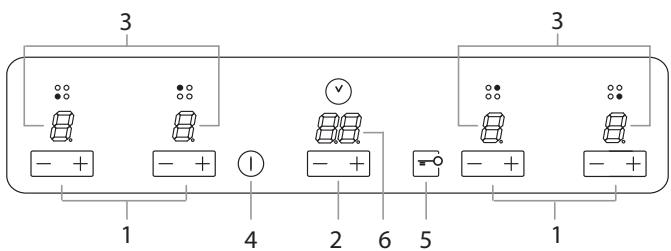

Opis urządzenia Panel kontrolny 3

Panel kontrolny opisany w tej instrukcji jest jedynie reprezentatywnym przykładem: może on być nie do końca identyczny z tym na Twoim urządzeniu.

Podczas używania dotykowego panelu kontrolnego: • Nie używaj rękawiczek • Używaj czystego palca • Dotykaj szkła równomiernie

1 Przycisk ZWIĘKSZ(+)/ZMNIEJSZ(-) MOC - kontroluje poziom mocy każdej indywidualnej strefy gotowania 2 Przycisk WYDŁUŻ(+)/SKRÓĆ(-) CZAS - kontroluje czas gotowania każdej indywidualnej strefy gotowania. 3 Wyświetlacze MOC STREFY GOTOWANIA - pokazują wybrany poziom mocy każdej indywidualnej strefy gotowania. 4 Przycisk ON/OFF służy do włączania i wyłączania urządzenia. 5 Przycisk BLOKADA PANELU KONTROLNEGO zapobiega przypadkowym zmianom ustawień płyty i wskazuje zablokowanie panelu kontrolnego 6. Wyświetlacz TIMER - pokazuje wybrany czas gotowania. ! Więcej szczegółowych informacji na temat funkcji panelu

kontrolnego można znaleźć w części “Uruchamianie i użytkowanie”. !Produkt ten spełnia wymagania najnowszej dyrektywy UE o ograniczaniu zużycia energii w trybie oczekiwania. Jeśli nie używa się urządzenia przez 2 minuty, po zgaśnięciu wskaźnika pozostałego ciepła i wyłączeniu się wentylatora (jeśli obecny), urządzenie automatycznie wyłączy się. Urządzenie wznowi pracę po naciśnięciu przycisku ON/OFF. !W zależności od ilości palników/stref grzejnych płyty WSKAŹNIKI WYBORU STREF GRZEJNYCH mogą się różnić od

! Przed używaniem nowego urządzenia proszę zapoznać się uważnie z tą instrukcją obsługi. Zawiera on ważne informacje dotyczące bezpieczeństwa użytkowania, instalacji i utrzymania urządzenia. !Proszę zachować tę instrukcję użytkowania na przyszłość. Proszę ją przekazać kolejnym właścicielom urządzenia.

Umiejscowienie !Trzymaj materiał użyty do opakowania z dala od dzieci.

Może to spowodować niebezpieczeństwo udławienia lub uduszenia (patrz Środki ostrożności i wskazówki). !Urządzenie musi być zainstalowane przez wykwalifikowanego specjalistę zgodnie z załączonymi instrukcjami. Niewłaściwa instalacja może wyrządzić krzywdę ludziom i zwierzętom lub uszkodzić mienie. Urządzenie do zabudowy Użyj odpowiedniej szafki, aby zapewnić poprawne działanie urządzenia. • Powierzchnia podtrzymująca musi być odporna na wysoką temperaturę, do około 100°C. • Jeśli urządzenie ma być zainstalowane nad piekarnikiem, musi on być zaopatrzony w system chłodzący z wymuszonym obiegiem. • Nie należy instalować płyty ponad zmywarką. Jeżeli taka instalacja jest konieczna, należy zastosować pomiędzy urządzeniami wodoodporną izolację. Wentylacja Aby umożliwić odpowiednią wentylację i uniknąć przegrzania otaczających powierzchni, płyta grzejna musi być umieszczona w następujący sposób:

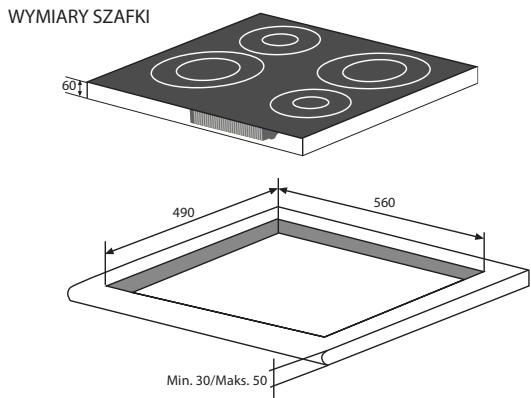

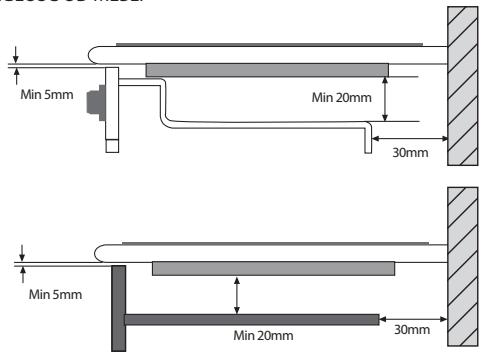

• W odległości co najmniej 40 mm od panelu tylnego lub innych powierzchni pionowych. • Musi być zachowana minimalna odległość 20 mm pomiędzy komorą izolacyjną a szafką poniżej. • Przyległe szafki kuchenne wyższe niż poziom płyty grzejnej muszą się znajdować w odległości co najmniej 450 mm od jej brzegu. Montaż Urządzenie musi być zainstalowane na idealnie płaskiej

powierzchni nośnej. Jakiekolwiek deformacje spowodowane niewłaściwym montażem mogą mieć negatywny wpływ na funkcje i działanie płyty Grubość powierzchni nośnej powinna być wzięta pod uwagę podczas wybierania długości wkrętów do zamocowania haków: • 3,5 mm grubości: 9,5 mm wkręty

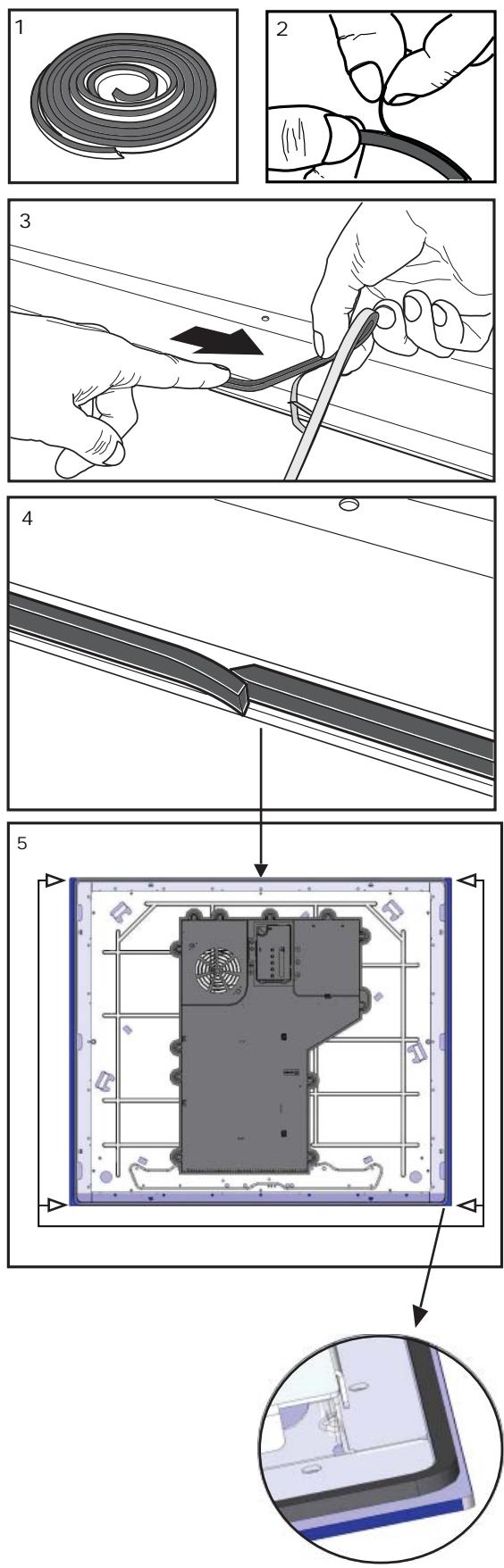

Instalacja podkładki zabezpieczającej

PL Zamontuj płytę w następujący sposób: 1. Użyj krótkich śrub z płaskimi główkami, aby przymocować 4 sprężyny wyrównujące w otworach znajdujących się w centralnym punkcie każdej strony płyty. 2. Umieść płytę w otworze, upewnij się, że jest ona w nim wyrównana, a następnie dociśnij ją równomiernie, aż osiądzie na powierzchni nośnej. !Śruby mocujące sprężyny wyrównujące muszą pozostać

łatwo dostępne. !Aby stosować się do zaleceń bezpieczeństwa, po instalacji

urządzenie nie może dotykać części elektrycznych. ! Wszystkie części zapewniające bezpieczne działanie nie mogą być możliwe do wymontowania bez użycia narzędzi

Połączenia elektryczne !Połączenia elektryczne płyty i jakiegokolwiek piekarnika do zabudowy muszą być poprowadzone oddzielnie, zarówno ze względów bezpieczeństwa, jak i dla łatwiejszego wyjmowania piekarnika.

Połączenie jednofazowe Płyta jest wyposażona we wstępnie podłączony kabel elektryczny z myślą o połączeniu jednofazowym. Połącz przewody zgodnie z instrukcjami zawartymi w poniższej tabeli i na diagramach: 1DSLĕFLH, F]ĕVWRWOLZRŋþVLHFL

NGZDQLHELHVNLHSU]HZRG\

UD]HP LEUć]RZ\LF]DUQ\UD]HP Inne typy połączeń Jeśli sieć elektryczna odpowiada następującym: Napięcie i częstotliwość sieci

• 400 V - 2+N ~ 50/60 Hz • 220-240 V 3 ~ 50/60 Hz Oddziel i połącz przewody zgodnie z instrukcjami zawartymi w poniższej tabeli i na diagramach: 1DSLĕFLH, F]ĕVWRWOLZRŋþVLHFL 400V - 2+N ~ 50/60 Hz 220-240V 3 ~ 50/60 Hz

3RGãćF]HQLH SU]HZRGyZ : żółty/zielony N: dwa niebieskie przewody razem L1: Przym L2: braz

Podłączanie kabla zasilania do sieci Jeśli urządzenie jest podłączane bezpośrednio do sieci, musi zostać zainstalowany przełącznik wielobiegunowy z minimalnym odstępem 3 mm pomiędzy stykami. ! Instalator musi się upewnić, że połączenie elektryczne zostało wykonane zgodnie z przepisami bezpieczeństwa.

Uruchamianie i użytkowanie • Gniazdko jest w stanie wytrzymać maksymalną moc urządzenia pokazaną na tabliczce znamionowej umieszczonej na urządzeniu. • Napięcie odpowiada opisanemu na tabliczce znamionowej. • Gniazdko jest odpowiednie dla wtyczki urządzenia. Jeśli gniazdko nie jest odpowiednie, poproś specjalistę o jego wymienienie. Nie korzystaj z przedłużacza lub instalacji wielogniazdkowych. !Po zainstalowaniu urządzenia, kabel doprowadzający zasilanie i gniazdko muszą być łatwo dostępne. !Kabel nie może być zagięty lub przygnieciony. !Kabel musi być regularnie sprawdzany i wymieniany wyłącznie przez specjalistę. ! Producent nie ponosi żadnej odpowiedzialności w przypadku niestosowania się do tych zaleceń. !Nie usuwaj i nie wymieniaj kabla zasilania z jakiegokolwiek powodu. Jego usunięcie lub wymiana unieważnią gwarancję i oznakowanie CE. INDESIT nie poniesie odpowiedzialności za wypadki lub zniszczenia spowodowane wymianą/ usunięciem oryginalnego kabla zasilania. Wymiana może być zaakceptowana tylko wtedy, jeśli zostanie wykonana przez autoryzowany personel INDESIT z użyciem oryginalnych części zamiennych. !Klej nałożony na uszczelki pozostawia tłuste ślady na szkle. Przed korzystaniem z urządzenia zalecamy usunięcie ich nierysującym środkiem czyszczącym. Podczas pierwszych kilku godzin użytkowania może się wydzielać zapach gumy, który bardzo szybko zniknie. !W kilka sekund po podłączeniu płyty do prądu rozlegnie się sygnał dźwiękowy. Można już włączyć płytę. Rodzaje odgłosów słyszalnych podczas normalnego użytkowania płyty: • Brzęczyk: • Brzęczenie: spowodowane wibracją części metalowych, z których złożone są elementy indukcyjne i garnka; spowodowane jest ono polem elektromagnetycznym potrzebnym do grzania i wzmaga się wraz ze wzrostem mocy elementów indukcyjnych. • Brzęczyk: • Cichy gwizd: słyszalny, gdy garnek umieszczony w strefie grzejnej jest pusty; odgłos zniknie po umieszczeniu jedzenia lub wody w garnku. • Trzaski: • Trzaski:produkowane przez wibrację materiału na dnie garnka spowodowaną przez przepływ prądów pasożytniczych wytworzonych przez pola elektromagnetyczne (indukcję); mogą być mniej lub bardziej intensywne w zależności od materiału tworzącego dno garnka; zmniejszają się wraz z wzrostem rozmiarów garnka. • Głośny gwizd: • Głośny gwizd: słyszalny, gdy dwa elementy indukcyjne z tej samej grupy działają równocześnie na maksymalnej mocy i/lub gdy funkcja boostera jest włączona na większym elemencie, a ten drugi automatycznie się reguluje. Odgłos ucisza się poprzez zmniejszenie poziomu mocy elementu automatycznie regulującego się; warstwy dna garnków zrobione z różnych rodzajów materiałów są najczęstszą przyczyną tego odgłosu.

• Hałas wentylatora • Hałas wentylatora: wentylator jest konieczny, aby zapewnić poprawne działanie płyty i chronić elementy elektroniczne przed możliwym przegrzaniem się. Wentylator działa na maksymalnej mocy, gdy duży element indukcyjny pracuje na maksymalnej mocy lub gdy włączona jest funkcja boostera; we wszystkich innych przypadkach działa on na średniej mocy w zależności od wykrywanej temperatury. Co więcej, wentylator może działać nadal po wyłączeniu płyty, jeśli wykrywana temperatura jest wysoka. Rodzaje odgłosów wymienione powyżej spowodowane są użyciem technologii indukcyjnej i niekoniecznie są one wynikiem wadliwego funkcjonowania. !Jeśli przycisk (-) lub (+) zostanie wciśnięty na dłuższy czas, wyświetlacz szybko przewija poziomy mocy i minuty timera.

Wstępne warunki oświetlenia Gdy płyta grzejna jest po raz pierwszy podłączona do zasilania, dotykowe przyciski kontrolne dokonują kalibracji, która wymaga niskiego poziomu otaczającego ich oświetlenia. Jeśli podczas procesu kalibracji wykryty zostanie za wysoki poziom otaczającego oświetlenia, interfejs użytkownika wyświetli komunikat „FL” (Błąd podczerwonego oświetlenia otoczenia) i proces kalibracji zostanie zawieszony. Aby temu zaradzić jakiekolwiek oświetlenie, które może mieć negatywny wpływ na proces kalibracji powinno zostać wyłączone (np.: halogen oświetlenie pod okapem kuchennym). Po wykryciu zadowalających warunków oświetlenia otoczenia błąd zniknie, a proces kalibracji zostanie pomyślnie ukończony. -Błąd „FL” może wystąpić w pierwszych 3 sekundach od podłączenia zasilania po raz pierwszy. -Zalecamy wyłączenia wszelkiego oświetlenia kuchenki oraz oświetlenia skierowanego bezpośrednio na płytę podczas podłączenia zasilania po raz pierwszy. -Po wykonaniu przez kontrolki dotykowe procesu wstępnej kalibracji (ok. 3 sek.), wszelkie oświetlenie pod okapem kuchennym lub inne może być normalnie włączone i nie wpłynie to na funkcjonowanie przycisków dotykowych.

Włączanie płyty grzejnej.

Płyta grzejna zostanie włączona gdy rozlegnie się sygnał dźwiękowy, a strefy grzejne wyświetlą „0” Gdy płyta jest wyłączona, po 5 sek. bez konieczności wyświetlania jakichkolwiek wiadomości o błędach, alarmów lub pozostałym cieple, (KONTROLKA BLOKADY)

. gaśnie w celu redukcji zużycia prądu. Jak tylko jakiś przycisk zostanie dotknięty, (KONTROLKA BLOKADY) .zapali się i można kontynuować normalne używanie płyty. Wyłączenie płyty jest sygnalizowane trzykrotnym sygnałem dźwiękowym.

Ustawienia zarządzania mocą Maksymalny limit mocy (7200 W) może on zostać ograniczony przez użytkownika do 2800 W, 3500 W lub 6000 W (Limity mocy ECO). Sekwencja ustawiania nowego limitu mocy płyty jest następująca: -Podczas pierwszych 30 sekund po podłączeniu urządzenia do prądu -Panel dotykowy musi być odblokowany i wszystkie grzejniki wyłączone -Naciśnij jednocześnie przyciski (+) i (-) prawego i lewego zewnętrznego grzejnika. -Usłyszysz następnie sygnał dźwiękowy, na wyświetlaczu timera pokażą się litery "Po" i na wyświetlaczach prawego i lewego zewnętrznego grzejnika pojawi się "rzeczywisty limit mocy płyty grzejnej". Aby wybrać nowy limit mocy: -Można zmniejszyć limit mocy przyciskami (+) i (-). Dostępne poziomy mocy to: 2800 W, 3500 W, 6000 W lub 7200 W. Gdy moc ustawiona jest na 7200 W, dotknięcie przycisku (+) lub (-) zmieni moc na 2800 W. Sekwencja zakończenia ustawiania nowego limitu mocy płyty jest następująca: -Naciśnij jednocześnie przyciski (+) i (-) prawego i lewego zewnętrznego grzejnika. -Nowy limit mocy płyty zostanie zapisany, a system zostanie zresetowany. Aby zakończyć bez zapisywania zmian: -Jeśli nic się nie zrobi przez 60 sekund, zmiany nie zostaną zapisane, a system zostanie zresetowany.

Po podłączeniu płyty do sieci elektrycznej dotykowy panel kontrolny może zostać automatycznie zablokowany. Aby go odblokować naciśnij i przytrzymaj przycisk blokady panelu kontrolnego Aby włączyć płytę naciśnij i przytrzymaj przycisk około 1 sekundę.

PL PL Włączanie stref grzejnych Każda strefa gotowania jest włączana i kontrolowana przy użyciu przycisków MOCY (-) i (+), używanych również do ustawiania mocy. • Aby rozpocząć korzystanie ze strefy grzejnej ustaw żądany poziom mocy (pomiędzy 0, a 9) korzystając z przycisków MOCY (-) i (+). Naciśnij i przytrzymaj przycisk MOCY (-), aby ustawić od razu poziom mocy "9". Naciśnij i przytrzymaj jednocześnie przyciski MOCY (+) i (-), aby powrócić do poziomu mocy "0". Jeśli ustawiony poziom mocy to "0", naciśnij i przytrzymaj przycisk (+), aby szybko zwiększyć poziom mocy.

gotowania zacznie migać jeśli nie wybrano mocy lub świecić nieprzerwanie jeśli wybrano moc. Wyświetlacz timera zacznie migać wskazując na to, że musi zostać wybrany czas Ustaw żądany czas gotowania naciskając ponownie przyciski WYDŁUŻ(+)/SKRÓĆ(-) CZAS.

Funkcja szybkiego gotowania - “Booster”.

Użytkownik może wybrać za każdym razem tylko jeden grzejnik. Jednoczesne naciśnięcie przycisków (+) i (-) przyspieszy wybór czasu. Jeśli czas nie zostanie wybrany przed upływem 10 sekund, timer wyłączy się. Jeśli wybrany czas to "00", po 10 sekundach timer wyłączy się.

Funkcja boostera niektórych stref grzejnych może być użyta do skrócenia czasu nagrzewania. Można ją włączyć naciskając przycisk MOC (+) powyżej poziomu 9. Funkcja ta podniesie moc do 1600 W lub 2000 W w zależności od rozmiaru odnośnej strefy grzejnej. Włączenie boostera zasygnalizowane zostanie dźwiękowo, a na wyświetlaczu pojawi się litera "P" odpowiadająca danej strefie grzejnej.

Włączanie odliczania timera Odliczanie rozpocznie się 10 sekund po ostatniej manipulacji przyciskami WYDŁUŻ(+)/SKRÓĆ(-) CZAS. Jeśli jakakolwiek moc została wybrana, rozlegnie się sygnał dźwiękowy i wyświetlacz timera przestanie migać. Tak samo reaguje dioda grzejnika. Ostatnia minuta zostanie wyświetlona w sekundach.

Booster działa przez maksymalnie 10 minut. Po upływie tych 10 minut rozlegnie się sygnał dźwiękowy, a strefa grzejna powróci do poziomu "9".

Podczas odliczania timera użytkownik może zmienić czas w dowolnym momencie dotykając przycisków WYDŁUŻ(+)/SKRÓĆ(-) CZAS. Odliczanie zatrzyma się i timer przejdzie w stan oczekiwania na zmianę czasu.

Jeśli grzejnik pracuje z boosterem, dotknięcie przycisku (+) spowoduje błąd, rozlegnie się sygnał dźwiękowy, a ustawienia nie zmienią się. Jeśli grzejnik pracuje z boosterem, po dotknięciu przycisku (-) rozlegnie się sygnał dźwiękowy, a ustawienia zostaną zmniejszone na "9"..

Wyłączanie stref grzejnych Aby wyłączyć strefę gotowania dotknij jednocześnie przycisków MOCY (-) i (+). Rozlegnie się sygnał dźwiękowy, a odnośny wyświetlacz pokaże "0".

Korzystanie z timera !Wszystkie strefy gotowania mogą zostać zaprogramowane na czas gotowania pomiędzy 1, a 99 minut. 1.Włącz timer naciskając przyciski WYDŁUŻ(+)/SKRÓĆ(-) CZAS. Rozlegnie się sygnał dźwiękowy, wyświetlacz timera pokaże "00", a wyświetlacz strefy gotowania pokaże migające "t", wskazując na konieczność wyboru strefy gotowania. 2.Wybierz żądaną strefę gotowania naciskając którykolwiek z jej przycisków (+) lub (-). Rozlegnie się sygnał dźwiękowy, dioda obok wyświetlacza strefy

Zakończenie odliczania Po upłynięciu czasu odliczania i wyłączeniu się grzejnika, wyświetlacz timera i dioda grzejnika zaczną migać i rozlegnie się sygnał dźwiękowy trwający jedną minutę. Alarm timera może zostać anulowany przez użytkownika w dowolnym momencie, nawet podczas pierwszej minuty alarmu. Gdy timer znajduje się w trybie alarmu, dotknięcie któregokolwiek przycisku kontrolnego wyłączy go. Aby anulować timer, wybierz ustaw czas na "00" naciskając jednocześnie przyciski CZASU (+) i (-). Gdy wszystkie strefy gotowania są wyłączone, a opóźnienie jednej z nich jest ustawione na moc równą zeru, funkcja blokady klawiszy włączy się po 1 minucie.

Blokada panelu kontrolnego Po włączeniu płyty możliwe jest zablokowanie przycisków kontrolnych w celu uniknięcia przypadkowego dokonania zmian ustawień (przez dzieci, podczas czyszczenia, itp.). , aby zablokować panel kontrolny: Naciśnij przycisk -zapali się ikonka i rozlegnie się sygnał dźwiękowy. Aby użyć którekolwiek przyciski kontrolne (np.: aby zakończyć gotowanie), musisz wyłączyć tę funkcję.

Naciśnij na kilka chwil przycisk blokada zostanie wyłączona.

Wszystkie przyciski strefy gotowania są zablokowane, jeśli płyta jest wyłączona, jeśli włączona jest blokada panelu kontrolnego lub jeśli wystąpi błąd płyty grzejnej.

Wyłączanie płyty grzejnej Naciśnij przycisk , aby wyłączyć urządzenie - nie polegaj wyłącznie na czujniku obecności garnka. Jeśli włączona jest blokada panelu kontrolnego, po ponownym włączeniu płyty przyciski będą nadal zablokowane. Aby ponownie włączyć płytę musisz najpierw wyłączyć funkcję blokady.

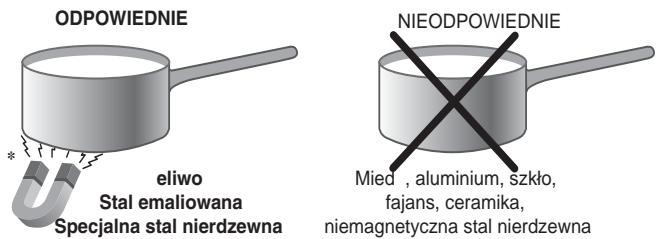

Porady praktyczne dotyczące korzystania z urządzenia !Korzystaj z naczyń wykonanych z materiałów kompatybilnych z zasadą indukcji (materiał ferromagnetyczny). Szczególnie polecamy naczynia wykonane z: żeliwa, stali pokrywanej lub specjalnej stali nierdzewnej zaadaptowanej dla indukcji. Użyj magnesu, aby przetestować kompatybilność naczyń. ODPOWIEDNIE

• Unikaj używania tych samych naczyń, które były używane na palnikach gazowych: wysoka koncentracja gorąca palników gazowych może zdeformować podstawę naczynia powodując jej niedokładne przyleganie do płyty.

Zabezpieczenia Czujnik obecności garnka Każda strefa grzejna jest wyposażona w ten czujnik. Płyta grzejna pracuje tylko wtedy, gdy naczynie o wymiarach odpowiednich dla strefy grzejnej jest na niej umieszczone. Na wyświetlaczu pojawi się znak "u", gdy po wyborze strefy gotowania na grzejniku nie zostanie postawiony garnek lub w przypadku: • Niekompatybilnego naczynia • Zbyt małej średnicy naczynia • Zdjęcia naczynia z grzejnika. Po 10 sek. nieobecności naczynia w strefie grzejnej rozlegnie się sygnał dźwiękowy. Po 60 sek. nieobecności naczynia w strefie grzejnej grzejnik wyłączy się.

NIEODPOWIEDNIE Ochrona przed przegrzaniem

eliwo Stal emaliowana Specjalna stal nierdzewna

Mied , aluminium, szkło, fajans, ceramika, niemagnetyczna stal nierdzewna

ży uż ! Nie należy używać adapterów, dyfuzorów,metalowych ł przekładek do płyt indukcyjnych, ponieważ mogą ł ł zakłócać działanie płyty oraz negatywnie wpływać na wygląd urządzenia. Dodatkowo, korzystając z płyty grzejnej możesz uzyskać najlepsze rezultaty: • Używając naczyń z grubą i płaską podstawą, aby w pełni wykorzystać strefę grzejną.

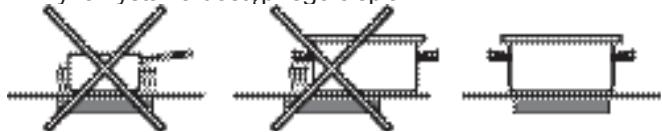

• Zawsze używać naczyń, których średnica jest wystarczająco duża, aby w pełni przykryć grzejnik w celu pełnego wykorzystania dostępnego ciepła.

• Upewnij się, że podstawa naczynia jest zawsze czysta i sucha, aby w pełni wykorzystać i przedłużyć żywotność zarówno stref grzejnych, jak i naczynia.

Jeśli element elektroniczny przegrzeje się, numer wskazujący poziom mocy zacznie migać, a na wyświetlaczu pojawi cię litera "c". Gdy temperatura osiągnie odpowiedni poziom, wiadomość zniknie i ponownie będzie można używać płyty grzejnej. Wyłącznik bezpieczeństwa Urządzenie to jest wyposażone w wyłącznik bezpieczeństwa, który automatycznie wyłącza strefy grzejne po ich używaniu przez pewien okres na konkretnym poziomie mocy. Po zadziałaniu wyłącznika bezpieczeństwa wyświetlacz pokaże “0”. Na przykład: prawy tylny grzejnik ustawiony na 5 wyłączy się po 5 godzinach nieprzerwanej pracy, podczas gdy przedni lewy grzejnik ustawiony na 2 wyłączy się po 8 godzinach.

Gdy jeden lub więcej przycisków zostanie aktywowany na więcej niż 10 sekund, kontrola dotykowa wyłączy się. Co 10 sek. rozlega się sygnał dźwiękowy podczas aktywacji przycisku/ów. Jeśli wszystkie strefy grzejne są ustawione na moc zerową, po 10 sek. płyta grzejna wyłączy się. Jeśli wyłączeni jest wynikiem przypadkowej aktywacji przycisków, kontrola dotykowa zachowa się w powyższy sposób.

Graniczny czas działania w godzinach

Może on również zasygnalizować kilka nieregularności: • Obiekt (garnek, sztućce, itp.) został położony na panelu kontrolnym na dłużej niż 10 sekund. • Coś zostało rozlane na panel kontrolny. • Przycisk naciskano zbyt długo. Wszystkie powyższe sytuacje mogą wywołać sygnał dźwiękowy. Aby go wyłączyć, usuń jego powód, który go wywołał. Jeśli tego nie zrobisz, sygnał dźwiękowy będzie się rozlegał nadal, a płyta wyłączy się. Błędy i alarmy

Gotowanie na dużym ogniu

Porady praktyczne dotyczące gotowania

Gotowanie na wolnym ogniu

Gotowanie na średnim ogniu

Gotowanie na dużym ogniu

Po wykryciu błędu całe urządzenie lub grzejnik/i wyłączy/ą się, rozlegnie się sygnał dźwiękowy (tylko gdy jeden lub więcej grzejników jest aktywnych), a wszystkie wyświetlacze pokażą naprzemiennie literę "F" i kod błędu (numer indeksu lub literę). Jeśli problem nie zniknie samoczynnie proszę skontaktować się serwisem technicznym.

Gotowanie na bardzo wolnym ogniu

Gotowanie pod ciśnieniem Garnek ciśnieniowy

Gotowanie na dużym ogniu i przysmażanie (Pieczenie, Befsztyki, Zrazy, Filety rybne, Smażone jajka)

Szybkie zagęszczenie (Płynne sosy) Woda gorąca (Makarony, Ryż, Warzywa) Mleko

Wolne zagęszczanie (Sosy gęste)

Gotowanie pod ciśnieniem po gwizdku

Gotowanie na wolnym ogniu (mięso duszone)

Czekolada rozpuszczona

Utrzymywanie potraw w temperaturze

Zalecenia i środki ostrożności ! Urządzenie zostało zaprojektowane i wyprodukowane

zgodnie z międzynarodowymi normami bezpieczeństwa. Poniższe ostrzeżenia dotyczą zasad bezpieczeństwa i należy je uważnie przeczytać. Niniejsze urządzenie jest zgodne z następującymi dyrektywami unijnymi: -2006/95/EWG z 12/12/06 (Niskie napiecie) wraz z pózniejszymi zmianami - 2004/108/EWG z 15/12/04 (Kompatybilność elektromagnetyczna) wraz z późniejszymi zmianami - 93/68/EWG z 22/07/93 wraz z późniejszymi zmianami. - 1275/2008 stand-by/off mode.

Ogólne zasady bezpieczeństwa ! Sprawdzać, czy wlot powietrza poprzez kratkę wentylatora

nigdy nie jest zatkany. Zabudowana płyta grzejna wymaga dobrego obiegu powietrza dla zapewnienia chłodzenia elementów elektronicznych. ! Odradza się instalację indukcyjnej płyty grzejnej na lodówce podblatowej (ciepło) lub na pralce (wibracje). Przestrzeń do wentylacji elementów elektronicznych byłaby niewystarczająca. • Niniejsze urządzenie przeznaczone jest do użytku domowego. • Nie należy instalować urządzenia na zewnątrz, nawet w zadaszonym miejscu, ponieważ wystawienie go na działanie deszczu i burz jest bardzo niebezpieczne. • Nie dotykac urzadzenia stojac przy nim boso lub majac mokre albo wilgotne rece badz stopy. • Urządzenie służy do gotowania potraw i powinno być używane jedynie przez osoby dorosłe, zgodnie ze wskazówkami zawartymi w niniejszej instrukcji. Nie używać płyty w funkcji półki lub deski do krojenia. • Plyta szklano-ceramiczna jest odporna na uderzenia, moze jednak ulec uszkodzeniu (lub ewentualnie peknieciu), jesli zostanie uderzona ostrym przedmiotem, np. jakims narzedziem. W takim przypadku nalezy natychmiast odlaczyc urzadzenie od zasilania elektrycznego i wezwac Serwis Techniczny. • Należy uważać, aby przewody zasilające pozostałe domowe urządzenia elektryczne nie stykały się z rozgrzanymi elementami płyty grzejnej. • Nie nalezy zapominac, ze temperatura pól grzejnych pozostaje wysoka przez co najmniej trzydziesci minut po ich wylaczeniu. Cieplo szczatkowe jest równiez sygnalizowane przez odpowiedni wskaznik (patrz Uruchomienie i uzytkowanie). • Utrzymywać w odpowiedniej odległości od płyty grzejnej każdy przedmiot, który może się stopić, np. przedmioty plastikowe, aluminiowe lub produkty z dużą zawartością cukru. Szczególnie uważać na wszelkie opakowania i taśmy plastikowe lub aluminiowe: ich pozostawienie na jeszcze gorących lub ciepłych powierzchniach może spowodować poważne uszkodzenie płyty. • Należy się upewniać, czy uchwyty garnków są zawsze zwrócone w kierunku wewnętrznej części płyty grzejnej, aby uniknąć ich przypadkowego potrącenia. • Nie wyciągać wtyczki z gniazdka ciągnąc za kabel należy trzymać za wtyczkę.

• Nie czyścić urządzenia ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej. • Nie jest przewidziane, aby urządzenie było używane przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych lub umysłowych, przez osoby bez doświadczenia lub bez znajomości urządzenia, chyba że pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo, jak również przez osoby, które nie zostały zapoznane ze wstępnymi instrukcjami dotyczącymi użytkowania urządzenia. • Ostrzeżenia dla osób z pacemaker lub innych urządzeń czy implantów medycznych aktywnych: Strefa gotowania spełnia wszelkie aktualnie obowiązujące normy związane z interferencjami elektromagnetycznymi. Produkt ten więc spełnia wszelkie wymagania prawne (dyrektywy 89/336CEE). Zostało zaprojektowane w taki sposób, aby nie tworzyć zakłóceń w innych urządzeniach elektrycznych używanych, pod warunkiem, że i te urządzenia spełniają wymagania takich norm. Płyta grzejna indukcyjna wytwarza pola magnetyczne o małym zasięgu. Aby uniknąć jakiekolwiek zagrożenie zakłócenia pomiędzy płytą grzejną i pacemaker, to pacemaker ma być wykonany w myśl aktualnie obowiązujących norm. W tym więc przypadku możemy zagwarantować jedynie zgodność naszego produktu z normami. Aby uzyskać informacje związane ze zgodnością z normami i ewentualnymi problemami niezgodności należy zwrócić się do lekarza lub do producenta pacemakera. • Zabronić dzieciom bawienia się z urządzeniem. • Na płycie nie należy kłaść metalowych przedmiotów (noży, łyżek, pokrywek itp.), ponieważ mogą się nagrzewać. • Urządzenie nie jest przeznaczone do tego, aby było włączane przy użyciu zewnętrznego przekaźnika czasowego lub osobnego systemu sterowania zdalnego.

• Utylizacja opakowania: należy stosować się do lokalnych przepisów, dzięki temu opakowania będą mogły zostać poddane reutylizacji. • Dyrektywa europejska 2002/96/WE w sprawie zużytego sprzętu elektrycznego oraz elektronicznego (RAEE) przewiduje, że domowe urządzenia elektryczne nie mogą podlegać zwykłemu cyklowi utylizacji stałych odpadów miejskich. Zużyte urządzenia powinny być zbierane oddzielnie w celu zoptymalizowania stopnia odzysku i recyklingu materiałów, które zawierają, oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza umieszczony na wszystkich produktach przypomina o obowiązku selektywnego gromadzenia tych odpadów. W celu uzyskania bliższych informacji dotyczących prawidłowego złomowania sprzętu domowego, użytkownicy mogą się zwrócić do właściwych służb miejskich lub do skupujących go sprzedawców.

PL Konserwacja i utrzymanie

PL Odłączenie prądu elektrycznego Przed każdą czynnością należy odłączyć urządzenie od sieci zasilania elektrycznego.

! Unikać stosowania środków czyszczących o właściwościach ściernych lub korozyjnych, takich jak produkty w sprayu do barbecue i piecyków, odplamiacze i środki przeciwrdzewne, detergenty w proszku oraz gąbki z powierzchnią ścierającą: mogą one w sposób nieodwracalny zarysować powierzchnię. ! Do czyszczenia urzadzenia nigdy nie nalezy uzywac oczyszczaczy parowych lub wysokocisnieniowych. • W ramach zwykłej konserwacji wystarczy przemywać płytę wilgotną gąbką i osuszać ją papierowym ręcznikiem kuchennym. • Jeśli płyta jest szczególnie silnie zabrudzona, wyczyścić ją przy pomocy odpowiedniego produktu do czyszczenia powierzchni szklano-ceramicznych, spłukać i osuszyć. • W celu eliminacji najtrudniejszych do usunięcia zanieczyszczeń posługiwać się odpowiednią skrobaczką. Usuwać zanieczyszczenia zaraz jak tylko jest to możliwe, nie czekając aż urządzenie ostygnie, tak aby resztki żywności nie stwardniały. Znakomite wyniki można uzyskać stosując gąbkę drucianą ze stali nierdzewnej - specjalną do szklanoceramicznych płyt grzejnych - nasączoną wodą i mydłem. • Jeśli na płycie grzejnej stopią się przypadkowo przedmioty lub materiały, takie jak plastik albo cukier, należy je usunąć przy pomocy skrobaczki, dopóki powierzchnia jest jeszcze ciepła. • Po oczyszczeniu płyta może zostać pokryta odpowiednim produktem do konserwacji i ochrony: jego niewidoczna

warstwa chroni powierzchnię w przypadku wykipienia potraw podczas gotowania. Zaleca się wykonywanie tych czynności, gdy urządzenie jest letnie lub zimne. • Należy pamiętać, aby zawsze spłukać płytę czystą wodą i dokładnie ją osuszyć: resztki produktów mogłyby bowiem przykleić się do jej powierzchni podczas następnego gotowania. Rama ze stali nierdzewnej (tylko w modelach z ramka) Na stali nierdzewnej moga powstac plamy w przypadku pozostawienia na jej powierzchni przez dluzszy czas bardzo twardej wody lub w przypadku stosowania srodków czystosci zawierajacych fosfor. Zaleca się obficie spłukać i dokładnie osuszyć płytę po umyciu. W przypadku rozlania wody, należy ją jak najszybciej dokładnie wytrzeć. ! Niektóre płyty grzejne mają ramkę aluminiową, która jest podobna do ramki ze stali nierdzewnej. Nie należy stosować produktów do mycia i odtłuszczania innych niż przeznaczone do aluminium.

Demontaż płyty W razie konieczności zdemontowania płyty grzejnej: 1. odkręcić śruby przy pomocy których sprężyny centrujące są przymocowane do boków płyty; 2. poluzować śruby uchwytów mocujących w rogach; 3. wyjąć płytę grzejną z mebla. ! Odradza się ingerencję w wewnętrzne mechanizmy urządzenia z zamiarem dokonania naprawy. W przypadku awarii skontaktować się z Serwisem.

Opis techniczny modeli System indukcyjny jest procedurą gotowania szybszą jak istnieje. W odróżnieniu do tradycjonalnych płyt grzejnych, nie rozgrzewa się strefa gotowania: Ciepło wytwarzane jest bezpośrednio wewnątrz garnka, który ma koniecznie posiadać dno z materiału termomagnetycznego. Płyty grzejne

Legenda: I = strefa gotowania z indukcją prostą B = booster: Strefa gotowania może być dopełniana
