BEDIENUNGSANLEITUNG ENXTMH 19212 F HOTPOINT

Gebrauchsanleitungen KUHLSCHRANK, 2-TURIG

Inhaltsverzeichnis

Gebrauchsanleitungen, 1

Kundendienst, 4

Beschreibung Ihres Gerätes, 7

Wechsel des Turanschlags, 11

Installation, 21

Inbetriebsetzung und Gebrauch, 22

Wartung und Pflege, 23

Vorsichtsmaßregeln und Hinweise, 23

Störungen und Abhilfe, 24

Nederlandst

Bevor Sie sich an den Kundendienst wenden:

• Prüfen Sie, ob die Störung selbst behoben werden kann (siehe Stürungen und Abhilfe).
• Sollette zus aller Kontrollen das Gerät nicht Funktionieren und der von Ihnen festgestellte Fehler weiter bestehen bleiben, dann fordern Sieitte den nachstgelegenen technischen Kundendienst an und teilen Sie Dort zusammen mit ihrer Fehlerbeschreibung folgende Daten mit:

Geben Sieitte Folgendes an:

die Art der Störung
das Gerätemodell (Mod.)
die Modellnummer (S/N).

Entnahmen Sie diese Datenitte dem Typenschild (befindlich im Kuhlraum unten links).

Beauftragen Sie auf keinen Fall einen nicht befugten Kundendienst und halten Sie ausschließlich Original-Ersatzteile einbauen.

NL

Service

Voordat u de Servicedienst belt:

Beschreibung Ihres Gerätes

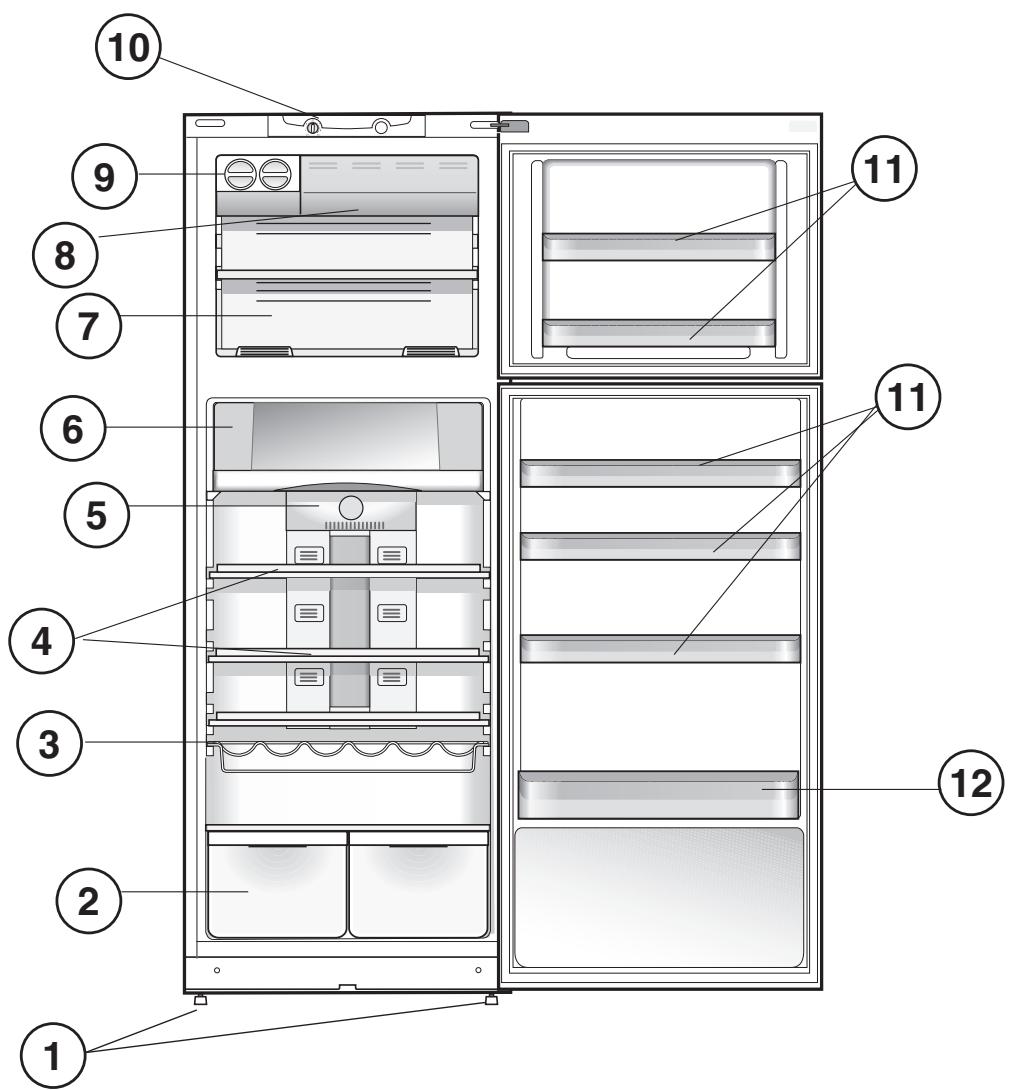

Geräteansicht

Die Gebrauchsanleitungen gelten für mehrere Gerätemodelle. Demnach ist es möglich, dass die Abbildung Details enthalt, über die Ihr Gerät nicht verfügt. Die Beschreibung weiterer Komponenten ersehen Sie auf nachfolgender Seite.

1 STELLFUSSE
2 Schale für OBST und GEMÜSE
3 WINE RACK
4 ABLAGE
5 Schalter KUHLZONE
6 FOOD CARE ZONE / "FOOD CARE ZONE 0^ "/ SAFE DEFROST
7 Fach zum GEFRIEREN und LAGERN
8 QUICK FREEZER
9 ICE DEVICE
10 Schalter GEFRIERZONE
11 Abnehmbare Ablage fur TUBEN UND DOSEN *
12 Ablage für FLASCHEN

• Unterschiedliche Anzahl und Platzerung, nicht bei allen Modellen.

NL

Wechsel des Turanschlags

Ilte ein Wechsel des Turanschlags erforderlich sein, dann wenden Sie sichitte an die Kundendienststelle.

NL

! Es ist äußertst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu konnen. Sorgen Sie davon, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Geräst stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, diese zu Rate zu ziehen. ! Lesen Sieitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Aufstellort und elektrischer Anschluss

Aufstellort

1. Stellen Sie das Gerät in einem gut belufteten und trockenen Raum auf.
2. Die hinteren Belüftungsöffnungen dürfen nicht zugestellt bzw. abgedeckt werden: Kompressor und Kondensator geben Wärme ab und benötigen eine gute Belüftung um optimal zu arbeiten und den Stromverbrauch nicht unnöttig zu erhöhen
3. Lassen Sie einen Freiraum von mindestens 10 cm oberhalb des Gerätes, und mindestens 5 cm zwischen den Geräteiten und angrenzenden Schrankseiten bzw. Wänden.
4. Stellen Sie das Gerät fern von Wärmequellen auf (Sonnenlicht, Elektroherd).
5. Zur Einhaltung eines optimalen Abstandes des Gerätes von der Wand sind die im Installationsbausatz befindlichen Abstandsstücke zu montieren. Befolgen Sie hierzu die Hinweise des dem Bausatz begeführten Arbeitsblattes.

Nivellierung

1. Stellen Sie das Gerät auf einem ebenen und festen Boden auf.
2. Sollete der Fußboden nicht perfekt eben sein, dann gleichen Sie dieseUnebenheit durch entsprechendes Drehen der vorderen FüBe aus.

Elektrischer Anschluss

Warten Sie nach dem Transport etwa 3 Stunden, bevor Sie das Gerät an das Elektronetz anschließen. Vor Einfugen des Steckers in die Steckdose ist sicherzustellen, dass

• die Steckdose über eine normgerechte Erdung verfügbar;
• die Steckdose die auf dem Typenschild (behindlich im Kühlschrank unter links) angegebene max. Leistungsaufnahme des Gerätesträgt (z.B. 150 W);
• die Netzspannung den auf dem Typenschild (behindlich in der Kühlzone unter links) angegebenen Werten entspricht z.B. 220-240 V);
• die Steckdose mit dem Netzstecker übereinstimmt. Sollte dies nicht der Fall sein, dann setzen Sie den Stecker durch autorisiertes Fachpersonal (siehe Kundendienst) austauschen; verwenden Sie auf keinen Fall Verlängerungen oder Vielfachsteckdosen.

!Netzkabel und Stecker müssen bei installiertem Gerät weniger zugänglich sein.
! Das Netzkabelarf nichtgebogenbzw.eingeklemmtwerden.
! Das Kabel muss regelmäßig kontrolliert werden und damit nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).
! Der Hersteller lehtigt jeder Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenn.

Inbetriebsetzung und Gebrauch

Einschalten Ihres Gerätes

! Bevor Sie Ihr Gerät in Betrieb setzen, beachten Sieitte aufmerksam die Installationshinweise (siehe Installation).

! Bevor Sie das Gerät anschließen, mösen die Fächer und das Zubehör gründlich mit lauwarmem Wasser und Bikarbonat gereinigt werden.

! Das Gerät ist mit einem Motorschutzkontrollsystem ausgerüstet, aufgrund dessen der Kompressor erst 8 Minuten nach Einsalten startet. Dies geschieht auch nach jeder Stromunterbrechung bzw. nach jedem Stromausfall (blackout).

1. Stecken Sie den Netzstecker in die Steckdose und stellen Sie sicher, dass sich die Innenbeleuchtung einscheltet (der Schalter GEFRIERZONEarfnd nicht auf OFF gescheltet sein).
2. Drehen Sie den Schalter GEFRIERZONE und Schalter KÜHLZONE auf einen mittleren Wert. Nach einigen Stunden können die Lebensmittel eingeraum werden.

Temperatureinstellung

Die Innentemperatur des Kühlschranks wird automatisch geregelt, je nach Einstellung des Thermostatenschalters.

min = hochste Temperatur

max = kalateste Temperatur

Es empfeihlt sich, einen mittleren Wert einzustellen.

Das No Frost System reguliert einen kontinuierlichen Luftstrom der die Feuchtigkeit aufnimmt und die Bildung von Reif und Eis verhindert: In der Kuhlzone wird der korrekte Feuchtigkeitsgrad erhalten. Aufgrund dessen dass keine Reifbildung besteht, bleibt die Qualität der Lebensmittel unveränderlich erhalten, auch in der Gefrierzone wird die Bildung von Eis unterbunden, weshalb sich ein Abtauen erbrigt; die Lebensmittel haften nicht aneinander.

Lagern Sie Lebensmittel oder Behältnisse nicht in direkter Berührung mit der hinteren Kuhlwand, um die Belüftungsöffnungen nicht abzudecken und damit die Bildung von Kondenswasser zu fördern.

Schließen Sie die Flaschen und wickeln Sie Lebensmittel ein.

Optimaler Gebrauch der Kuhlzone

• Legen Sie nur abgekühte, hochstenfalls lauwarme, niemals heiße Speisen ein (siehe Vorsichtsmaßregeln und Hinweise).
• Bitte beachten Sie, dass gekochtte Speisen nicht länger halten als rohe Speisen.
• Bewahren Sie keine Flüssigkeiten in öffenen Behältern auf: sie wurden die Feuchtigkeit erhöhen und demzufolge Kondensbildung verursachen.

ABLAGEN: Sie können Herausgezogen und dank entsprechender Führungen (siehe Abbildung) hohenverstellt werden, um auch große Behältnisse unterbringen zu konnen. Zur Hohenverstellung ist es nicht erforderlich, die Ablage ganz herauszuziehen.

Käsethermometer*: zur Ermittlung des kältesten Bereichs des Kühlschranks speziell für Weichkase (Symbol OK bei ca. +5 °C ersichtlich).

1. Vergewissern Sie sich, dass auf der Anzeige die Aufschrift OK klar und deutlich zu sehen ist (siehe Abbildung).

1. Ist die Anzeige komplett schwarz, ist die Temperatur zu hoch. Stellen Sie anhand des Schalters KÜHLSCHRANK eine höhere Stufe (kälter) ein und warten sie ca. 10 Std. bis die Temperatur konstant bleibt.
2. Kontrollieren Sie den Käsethermometer erneut, und regulieren Sie ggf. die Temperatur noch einmal nach. Wurden zu große Lebensmittelmengen gelagert, oder die Geräteür zu oft geöffnet, dann ist es ganz normal, dass das Käsethermometer kein OK anzeigt. Warten Sie mindestens 10 Std., bevor die den Schalter KÜHLSCHRANK auf eine höhere Stufe drehen.

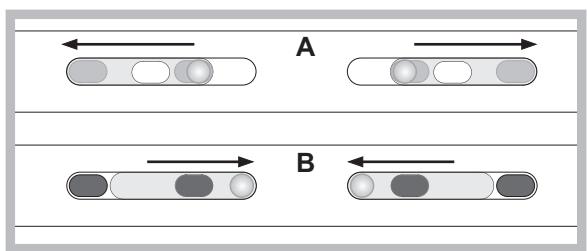

Gemüseschalen*

Die Obst- und Gemüseschalen, mit denen Ihr Kühlschrank ausgestattet ist, wurden eigens dazu geschaffen, das gelagerte Obst und Gemüse frisch und ansehnlich zu erhalten. Den Feuchtigkeitsregler öffnen (Position B), wenn Lebensmittel wie Gemüse in einer weniger feuchten Umgebung gelagert werden sollen. Den Feuchtigkeitsregler schlieben (Position A) wenn Lebensmittel wie Obst in einer feuchteren Umgebung gelagert werden sollen.

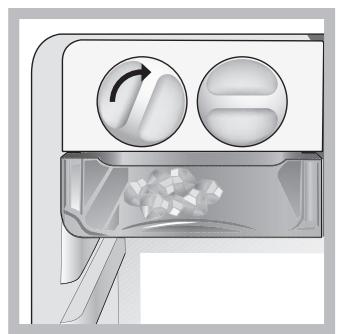

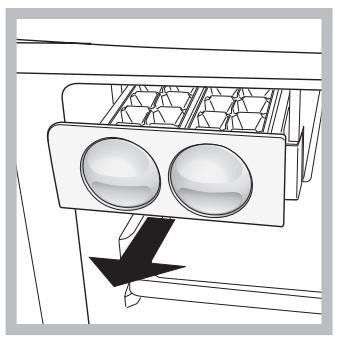

ICEDEVICE*

Nehmen Sie die zur Eisbereitung bestimmten Schalen Heraus, füssen Sie diese mit Wasser und stellen Sie sie in das Fach "Icedevice" (Abb. 7). Nach ca. 2 Stunden stehen Ohnen die fertigen Eiwürfel bereits zur Verfügung. Um das Eis herauszunehmen drehren Sie ganz einfach die beiden Knöpfe im Uhrzeigersinn, also nach rechts, und die Eiwürfel fallen in den unterstehenden Behälter (Abb. 8).

Food Care Zone *

Ein extra Kühlfach für die Aufbewährung von frischen Lebensmitteln wie Fleisch oder Fisch. Dank der niedrigen Temperatur im Fach ermöglich es die Food Care Zone, die Aufbewahrungszeiten um bis zu eine Woche zu verlangern.

• Unterschiedliche Anzahl und Platzerung, nicht bei allen Modellen.

"FOOD CARE ZONE 0^ " / Safe Defrost*:

Im "FOOD CARE ZONE 0^ (Lebensmittel Pflege-Zone 0^ " - Fach herrschen niedrigere Temperaturen als im Kuhlschrank. Temperaturen konnen bis unter 0^ sinken. Dieses Fach ist der ideale Ort, um Fleisch und Fisch zu lagern. Sie konnen auch Milch, Milchprodukte, frische Pasta, gekochtes Essen oder Überbleibsel lagern.

Dieses Fach eignet sich auch zum Auftauen von Lebensmitteln in einer gesunden Art und Weise, Denn der Abtauvorgang bei niedrigen Temperaturen hemmt die Mikroorganismen Proliferation.

Dieses Fach ist nicht geeignet für Gemüse, Salat und Salate. Die 0^ C kann unter normalen Bedingungen erhalten werden und wenn der Kühlraum auf 4^ und das Gefrierfach auf -18^ C eingestellt ist. Wenn Sie die Kühlschrank Temperatur verringn, verringn Sie auch die Temperatur des "FOOD CARE ZONE 0^ C (Lebensmittel Pflege-Zone 0^ C)"-Fachs.

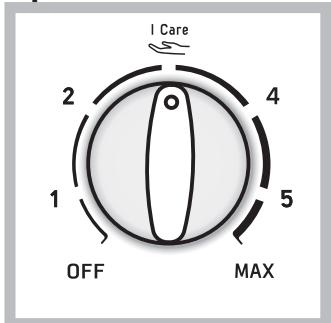

Optimaler Gebrauch des Gefrierfachs

Stellen Sie über den Schalter GEFRIERZONE die Temperatur ein.

1 hochste Temperatur

MAX kalteste Temperatur

Es empfeihlt sich, einen mittleren Wert einzustellen.

optimale Temperatur mit niedrigem Energieverbrauch zum Ausschalten des Gerätes, einschl. Kühlzone.

• An- oder aufgetautes Gefriergutarf nicht wieder eingefroren werden. Solche Lebensmittel müssen zu einem Fertiggericht verarbeitet werden (innerhalb 24 Std.)
• Bereits gefrorene Lebensmittel)durfen nicht mit den frisch einzufrierenden Lebensmitteln in Berührung kommt.
• Lagern Sie in der Gefrierzoneittekeine hermetisch verschlossenen Glasflaschen mit Flüssigkeiten, beim Gefrieren konnten sie platzen.
• Die Höchstmenge an Lebensmitteln, die täglich eingefroren werden kann, ist auf dem Typenschild (befindlich in der Kuhlzone unter links) ersichtlich (Beispiel: Kg/24h 4).

! Wahrend des Schnellgefrierens sollte das Öffnen der Tür vermieden werden.
! Auch während eines Stromausfalls oder einer Störung sollente die Gefrierzonentür nicht geöffnet werden: Das Gefrier- bzw. Tiefkühlgut halt sich so unverändert für ungefähr 9-14 Stunden.
! Gefrierschrankes nicht zu behindern, sollen den Beluftungsöffnungen nicht durch Lebensmittel oder Behaltnisse zugestellt werden.

Wartung und Pflege

Abschalten Ihres Gerätes vom Stromnetz

Bei Reinigungs- und Wartungsmaßnahmen muss das Gerät vom Stromnetz getrennt werden:

1. Drehen Sie den Schalter GEFRIERZONE auf OFF;
2. undziehen Sie den Netzstecker aus der Steckdose.

Reinigung Ihres Gerätes

• Das Gehäuse des Gerätes, außen und innen, sowie die

Turdichtungen können mit einem mit Wasser und Bikarbonat oder einer milden Spüllauge getränkten Schwamm gereinigt werden. Vermeiden Sie Löse-, Scheuer-, Bleichmittel oder Ammoniak.

• Das Zubehör kann Herausgenommen und in einer warmen Spüllauge gereinigt werden. Anschließlich sorgfältig klarsprülen und trockenreiben.
• Auf der Geräterückseite konnte sich Staub ablagern. Diese kann vorsichtig mit dem langen Rohrstutzen des auf eine geringe Leistung eingestillten Staubsaugers entfernt werden, jedoch nicht ohne das Kuhlgerät vom Stromnetz getrennt zu haben.

Vermeidung von Schimmelpilz- und Geruchsbildung

• Das Gerät wurde mit hygienischen Materialien gefertigt, die keine Gerüche übertragen. Um diese Eigenschaft nicht zu verlieren, sind die Lebensmittel stets gut verschlossen bzw. verpackt zu lagern. Hierdurch wird auch die Bildung von Flecken vermieden.
• Soll das Gerät für längerere Zeit stillgelegt werden, reinigen Sie den Innenraum und halten Sie die Geräte tür offenstehen.

Lampenaustausch *

Zum Austausch der Lampe der Kühlschrankbeleuchtung muss der Netzstecker aus der Steckdose gezogen werden. Verfahren Sie wie nachfolgend beschrieben.

Öffnen Sie die Lampenabdeckung wie auf der Abbildung veranschaulicht. Ersetzen Sie die Lampe durch eine neue derselben Leistung und Bauform (auf der Schutzabdeckung angegeben).

Vorsichtsmafregeln und Hinweise

! Das Gerät wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefelfert und sollenn aufmerksam gelesen werden.

Dieses Gerät entspricht den folgenden EG-Richtlinien:

-73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen
- 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen.
- 2002/96/CE.

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerät ist zum Kühlen und Einfrieren von Lebensmitteln zu verwenden, und nur von Erwachsenen gemäß den Hinweisen der vorliegenden Gebrauchsanleitungen zu benutzen.
• Der Kuhl-/ und Gefrierkombi davon nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz
• Unterschiedliche Anzahl und Platzerung, nicht bei allen Modellen.

handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.

• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Fußen.
• Berühren Sie nicht den Rückwandverdampfer: es besteht Verletzungsgefahr.
• Ziehen Sie den Gerästecker nicht am Netzkabel aus der Steckdose, sondern nur am Stecker selbst.
• Vor allen Reinigungsaßnahmen muss der Netzstecker gezogen werden. Es genütgt nicht, den TEMPERATURSCHALTER auf Position OFF (Gerät ausgeschaltet) zu drehen, um jeglichen Stromkontakt auszuschlieben.
• Bei etwaigen Störungen versuchen Sieitte nicht, das Gerät selbst zu reparieren.
• Verwenden Sie im Innern der Gefriergutlagerfacheritte keine scharfen oder spitzen Gegenstände oder Elektrogeräte, sondern nur die vom Hersteller erlaubten Hilfsmittel.
  Eiswurfel nicht sofort in den Mund behmen.
• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschrankten körperslichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kennnis geeignet, es sei Denn unter Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person. Kinder sind zu beaufsichtigen, um zuverhindern, dass sie mit dem Gerät speien."
• Verpackungsmaterial ist kein Spielzeug für Kinder.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2002/96/EC über Elektround Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

• Stellen Sie das Gerät in einem trockenen, gut beluftbaren Raum auf, nicht direkt in der Sonne oder in der Höhe von Wärmequellen.
• Offnen Sie die Geräte tür so kurz wie möglich, wenn Sie Lebensmittel lagern oder hersausnahmen.
  Bei jeder Türoeffnung besteht wertvolle Energie verloren.
  Das Gerät sollt nicht überladen werden:
  Zur Haltbarkeit der Lebensmittel muss die Kälte frei zirkulieren konnen. Die Behinderung der Zirkulation hat zur Folge, dass der Kompressor ständig arbeitet.
• Stellen Sie keine warmen Speisen in das Gerät: sie wurden die Temperatur erheblich erhöhen und den Kompressor zu einer höheren Leistung zwingen, was eine unnötige Verschwendung an Energie bedeutet.
• Sobald sich Eis bildet, muss das Gerät abgetaut werden (siehe Wartung), eine dicke Eisschicht erschwert die Kälteübertragung auf das Kühlgut und erhöht den Stromverbrauch.

Störungen und Abhilfe

Gerätestörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe Kundendienst), vergewissem. Sie sichitte zuerst,

ob es sich um eine Kleinigkeit handelt, die Sie selbst beheben konnen. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Die Innenbeleuchting schaltet nicht ein.

• Der Netzstecker steckt nicht in der Steckdose, oder er sitzt nicht fest, so dass kein Kontakt hergestellt wird; oder es besteht ein Stromausfall.
• der Schalter GEFRIERZONEdarf auf geschalten sein OFF.

Die Kühlleistung des Kühlschranks und des Gefrierfachs ist zu gering.

Die Turen schlieben nicht gut bzw. die Dichtungen sind verschlussen.
Die Turen werden zu oft geöffnet.
- Der TEMPERATURSCHALTER ist nicht richtig eingestellt.
- Der Kühlschrank oder das Gefrierfach wurde zu sehr beladen.

Der Kühlschrank kuhlz zu stark, das Kuhlgt gefriert.

• Der TEMPERATURSCHALTER ist nicht richtig eingestellt.

Der Motor lauft ununterbrochen..

Die Tur ist nicht richtig geschlossen oder wird zu halten geöffnet.
Die Umgebungstemperatur ist sehr hoch.

Das Betriebsergebnis ist zu stark..

• Das Gerät wurde nicht eben aufgestellt (siehe Installation).
• Das Gerät wurde zwischen Möbelteilen oder Gegenständen aufgestellt, die vibrieren und davon zur Geräuschbildung Ihres Gerätes beitragen.
• Das Kuhlmittel verursacht ein leises Gerausch auch wenn der Kompressor nicht arbeitet: dies ist kein Fehler sondern ganz normal.

Die Temperatur einiger Kühlschrank-Außenteile ist sehr hoch

• Die hohen Temperatures sind erforderlich, um eine Kondenswasserbildung in einigen Kühlschrank-Bereichen zu vermeiden.
