BEDIENUNGSANLEITUNG CP 65S F8 HOTPOINT

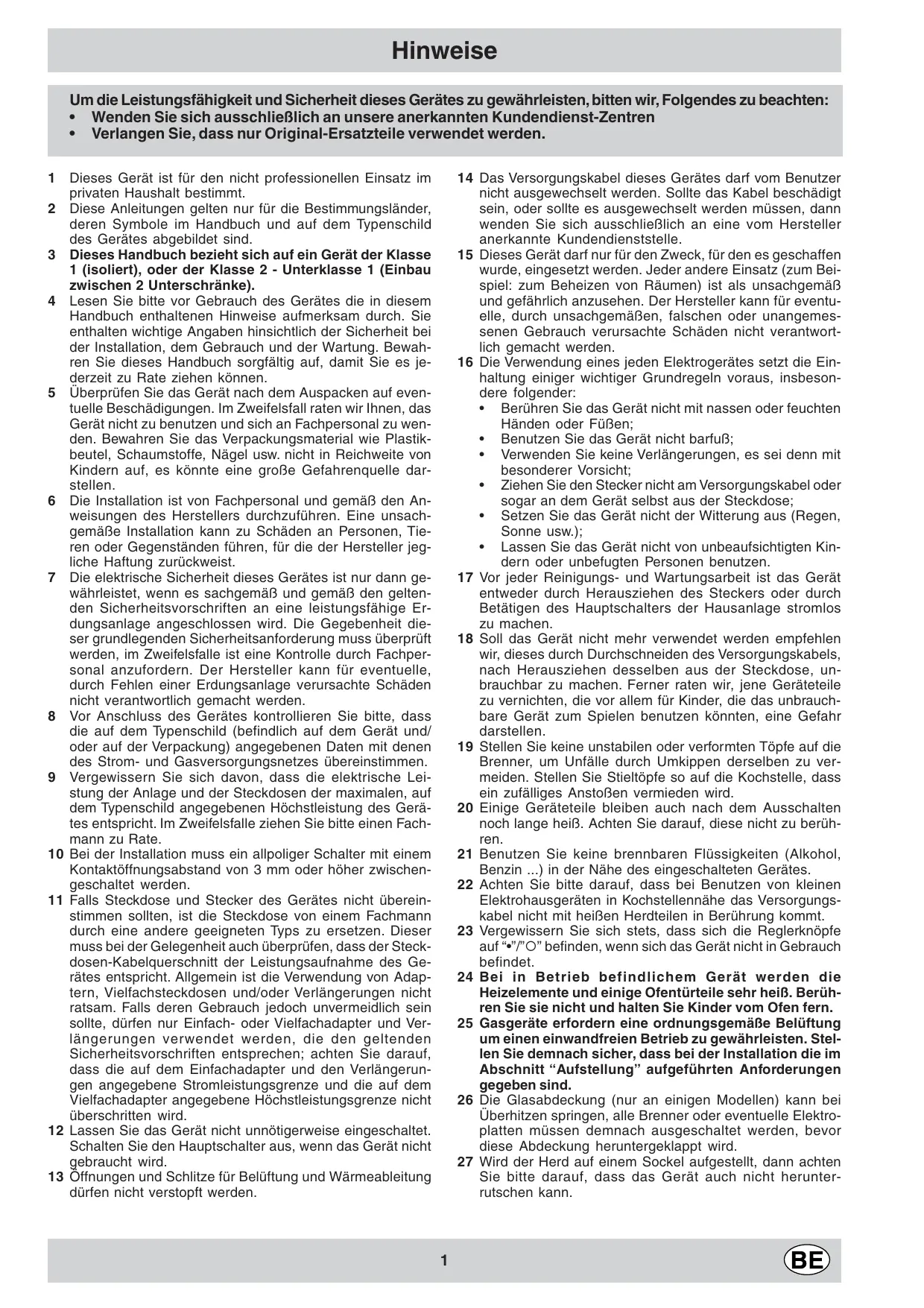

Um die Leistungsfähigkeit und Sicherheit these Gerätes zu gewährleisten, bitten wir, Folgendes zu beachten:

Wenden Sie sich ausschließlich an unsere anerkannten Kundendienst-Zentren
- Verlangen Sie, dass nur Original-Ersatzteile verwendet werden.

1 Dieses Gerat ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
2 These Anleitungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild des Gerätes abgebildet sind.
3 Dieses Handbuch bezieht sich auf ein Gerät der Klasse 1 (isoliert), oder der Klasse 2 - Unterklasse 1 (Einbau zwischen 2 Unterschränke).
4 Lesen Sieitte vor Gebrauch des Gerates die in thisem Handbuch enthaltenen Hinweise aufmerksam durch. Sie enthalten wichtige Angaben hinsichtlich der Sicherheit bei der Installation, dem Gebrauch und der Wartung. Bewahren Sie这点es Handbuch sorgfaltig auf, damit Sie es jederzeit zu Rateziehen konnen.
5 Überprüfen Sie das Gerät nach dem Auspacken auf eventuelle Beschädigungen. Im Zweifelsfall raten wir Ihnen, das Gerät nicht zu benutzen und sich an Fachpersonal zu wenden. Bewahren Sie das Verpackungsmaterial wie Plastikbeutel, Schaumstoffe, Nagel usw. nicht in Reichweite von Kindern auf, es konnte eine große Gefahrenquelle darstellen.
6 Die Installation ist von Fachpersonal und gemäß den Anweisungen des Herstellers durchzuführen. Eine unsachgemäß Installation kann zu Schäden an Personen, Tieren oder Gegenständen führen, für die der Hersteller jegliche Haftung zurückweist.
7 Die elektrische Sicherheit these Gerätes ist nur dann gewährleistet, wenn es sachgemäß und gemäß den geltenden Sicherheitsvorschriften an eine leistungsfähige Erdungsanlage angeschlossen wird. Die Gegebenheit dieser grundlegenden Sicherheitsanforderung muss überprüft werden, im Zweifelsfalle ist eine Kontrolle durch Fachpersonal anzufordern. Der Hersteller kann für eventuelle, durch Fehlen einer Erdungsanlage verursachte Schäden nicht verantwortlich gemacht werden.
8 Vor Anschluss des Gerätes kontrollierten Sieitte, dass die auf dem Typenschild (befindlich auf dem Gerät und/ oder auf der Verpackung) angegebenen Daten mit denen des Strom- und Gasversorgungsnetzes übereinstimmen.
9 Vergewissern Sie sich davon, dass die elektrische Leistung der Anlage und der Steckdosen der maximalen, auf dem Typenschild angegebenen Höchstleistung des Gerätes entspricht. Im Zweifelsfalleziehen Sieitte einen Fachmann zu Rate.
10 Bei der Installation muss ein allpoliger Schalter mit einem Kontaktöffnungsbstand von 3 mm oder higher zwischengeschaltet werden.
11 Falls Steckdose und Stecker des Gerätes nicht übereinstimmen sollenn, ist die Steckdose von einem Fachmann durch eine andere geeigneten Typs zu ersetzen. Diese muss bei der Gelegenheit auch überprüfen, dass der Steckdosen-Kabelquerschnitt der Leistungsaufnahme des Gerätes entspricht. Allgemein ist die Verwendung von Adaptern, Vielfachsteckdosen und/oder Verlängerungen nicht ratsam. Falls deren Gebrauch jedoch unvermeidlich sein sollte, dürfen nur Einfach- oder Vielfachadapter und Verlängerungen verwendet werden, die den geltenden Sicherheitsvorschriften entsprechen; achten Sie darauf, dass die auf dem Einfachadapter und den Verlängerungen angegebene Stromleistungsgrenze und die auf dem Vielfachadapter angegebene Höchstleistungsgrenze nicht übersritten wird.
12 Lassen Sie das Gerät nicht unnötigerweise eingeschaltet. Schalten Sie den Hauptschalter aus, wenn das Gerät nicht gebraucht wird.
13 Öffnungen und Schlitze für Belüftung und Wärmeableitung)dürfen nicht verstopft werden.

14 Das Versorgungskabel these Gerätesarf vom Benutzer nicht ausgewechselt werden. Sollte das Kabel beschädigt sein, oder solle es ausgewechselt werden,müssen,dann wenden Sie sich ausschließlich an eine vom Hersteller anerkannte Kundendienststelle.
15 Dieses Gerätarf nur für den Zweck, für den es geschaffen wurde, eingesetzt werden. Jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller kann für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden nicht verantwortlich gemacht werden.
16 Die Verwendung eines jedem Elektrogerätes setzen die Einhaltung einiger wichtiger Grundregeln voraus, insbesondere folgender:

• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Fußen;
  Benutzen Sie das Gerät nicht barfuß;
• Verwenden Sie keine Veränderungen, es sei Denn mit besonderer Vorsicht;
• Ziehen Sie den Stecker nicht am Versorgungskabel oder)sogar an dem Gerät selbst aus der Steckdose;
• Setzen Sie das Gerät nicht der Witterung aus (Regen, Sonne usw.);
• Lassen Sie das Gerät nicht von unbeaufsichtigten Kindern oder unbefugten Personen benutzen.

17 Vor jeder Reinigung- und Wartungsarbeit ist das Gerät entweder durch Herausziehen des Steckers oder durch Betätigten des Hauptschalters der Hausanlage stromlos zu machen.
18 Soll das Gerät nicht mehr verwendet werden empfehlen wir, diesen durch Durchschnitten des Versorgungskabels, nach Herausziehen desselben aus der Steckdose, unbrauchbar zu machen. Ferner raten wir, jene Geräteile zu vernachten, die vor allem für Kinder, die das unbrauchbare Gerät zum Spielena benutzen konnten, eine Gefahr darstellen.
19 Stellen Sie keine unstabilen oder verformten Töppe auf die Brenner, um Unfälle durch Umkippen derselben zu vermeiden. Stellen Sie Stieltöppe so auf die Kochstelle, dass ein zufälliges Anstoßen vermieden wird.
20 Einige Geräteile bleiben auch nach dem Ausschalten noch lange—heiß. Achten Sie daraufuf, diese nicht zu berühren.
21 Benutzen Sie keine brennbaren Flüssigkeiten (Alkohol, Benzin...) in der Höhe des eingeschalteten Gerätes.
22 Achten Sieitte darauf, dass bei Benutzen von kilen Elektrohausgeräten in Kochstellennähe das Versorgungskabel nicht mit freißen Herdtieren in Berührung kommt.
23 Vergewissern Sie sich stets, dass sich die Reglerknöpfen auf “ ”/“O” befinden, wenn sich das Gerät nicht in Gebrauch befindet.
24 Bei in Betrieb befindlichem Gerät werden die Heizelemente und einige Ofentürteile sehr heißt. Berühren Sie sie nicht und halten Sie Kinder vom Ofen fern.
25 Gasgeräte erfordern eine ordnungsgemäß Belüfung um einen einwandfrei Betrieb zu gewährleisten. Stellen Sie demnach sicher, dass bei der Installation die im Abschnitt "Aufstellung" aufgeführten Anforderungen gegeben sind.
26 Die Glasabdeckung (nur an einigen Modellen) kann bei Überhitzen springen, alle Brenner oder eventuelle Elektroplatten müssen demnach ausgeschaltet werden, bevordiese Abdeckung heruntergebnappt wird.
27 Wird der Herd auf einem Sockel aufgestellt, dann achten Sieitte darauf, dass das Gerät auch nicht herunter-rutschen kann.

Die nachstehend aufgeführten Anweisungen sind an den Fach-Installateur gerichtet und gelten als Leitlinien zur korrekten technischen Installation, Einstellung und Wartung gemäß den geltenden Richtlinien.

Wichtig: Jeder beliebige Eingriff zur Einstellung, Wartung usw. muss bei stromlose Gerät vorgenommen werden.

Aufstellung

Wichtig: Dieses Gerätarf nur in ständig belufteten Räumen und in Übereinstimmung mit den einschlädigen Vorschriften der geltenden Normen installiert und in Betrieb genommen werden. Folgende Anforderungen müssen gelegen sein:

a) Der Raum muss mit einem Abluftsystem für die bei der Verbrennung entstehenden Abgase ausgestattet sein; dies kann entweder über einen Abzugsschacht, oder durch einen sich bei der Inbetriebnahme des Gerätes automatisch einschaltenden Elektroventilator erfolgen.

In Abzugsschächte oder Kamine
mit Abzweigungen
(ausschließlich für Kochgeräte bestimmt)

Direkt ins Freie

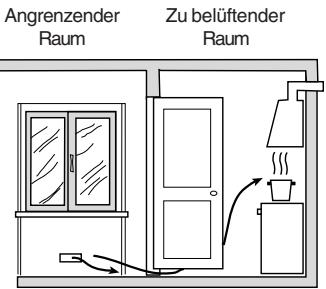

b) Der Raum muss mit einem für eine einwandfrei Ver-brennung notwendigen Belülfungssystem ausgestattet sein. Das erforderliche Luftvolumen darf 2m^3 /h pro kW der installierten Leistung nicht unterschreiben. Das System kann mittels eines Belülfungsschachtes - mit Luftaufnahme direkt aus dem Freien - mit Nutz-querschnitt von mindestens 100~cm^2 verwirklicht werden. Diese muss jedoch so ausgelegt sein, dass ein unabsichtliches Verstopfen vermieden wird. Für die Geräte, die auf der Kochfläche nicht mit einem Flammenausfall-Sicherheitsystem ausgerüstet sind, müssen die genannten Belülfungsöffnungen um 100% auf einen Nutzquerschnitt von mindestens 200cm^2 ver-größert werden (Abb. A). Oder auf indirekte Weise durch angrenzende Räume, die mit einem ins Freie führenden Belülfungsschacht, wie oben angegeben, verstehen sind, bei denen es sich nicht um Gebäudefeile gemeinsamen Gebrauchs, noch um Räumlichkeiten, in denen Brandgefahr bestehen kann oder um Schlaf-zimmer handeln darf (Abb. B).

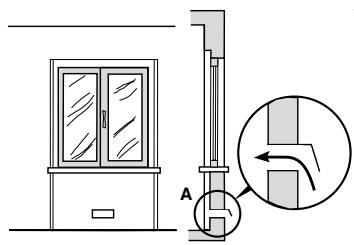

Detail A
Beispiel einer Zuluftöffnung
für die Verbrennungsluft
Abb. A

VergroBerung des Lichtspalts
zwischen Tur und Fußboden
Abb. B

c) Werden mehrere Gasflammen gleichzeitig für längerere Zeit benutzt, können sich eine zusätzliche Belüftung als notwendig erweisen, wie z.B. durch Öffnen eines Fensters oder durch eine noch stärkere Belüftung, die die Leistung Mechanischer Belüfungssysteme, falls vorhanden, optimiert.
d) Die Flüssiggase, die schwerer als die Luft sind, stauen sich im unteren Raumbereich. Räume, in denen Gasflaschen mit GPL-Flüssiggas gelagert werden, mösen demnach in Bodenhöhe mit geeigneten Abzugsöffnungen ins Freie ausgestattet werden, damit das Gas im Falle eventueller Gasverluste nach unten hin abziehen kann. Demnach dürfen GPL-Flüssiggasflaschen nicht in Räumlichkeiten, die unter der Erde liegen (Keller usw.) installiert oder gelagert werden, auch dann nicht, wenn sie bereits leer oder nur noch halb gefüllt sein sollenten. Es ist empfehlenswert, nur die in Verwendung befindliche Gasflasche im Raum zu bewahren, und diese so aufzustellen, dass sie keiner direkten Einwirkung von Wärmequellen (Backöfen, Kamine, Öfen usw.), die einen Temperaturanstieg von mehr als 50^ bewirken können, ausgesetzt wird.

Vor der Installation des Herdes mussen die mitgelieferten 95 - 155 mm hohen Fuß in die im unteren Teil des Herdes bereits vorgesehenen Löscher eingesetzt werden. (Abb. F) Mittels dieser mit Schraubgewinde versehenen Fuß kann die Höhe des Herdes ggf. justiert werden.

Abb. F

Abb. E

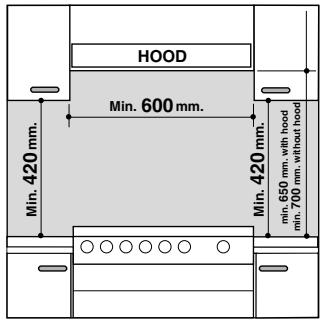

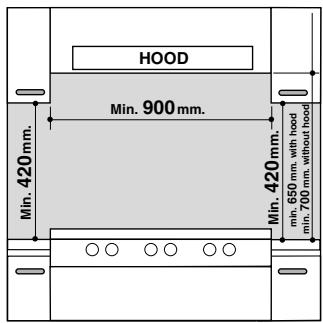

Installation des Herdes

Das Gerät kann geben Unterschiede installiert werden, deren Höhe die des Kochfeldes nicht überragt. Die mit der Rückwand des Herdes in Berührung stehende Wand muss aus nicht entzündbarem Material beschaffen sein. Bei in Betrieb befindlichem Herd kann seine Rückwand eine die Raumtemperatur um 50^ übersteigende Temperatur erreichen. Um eine korrekte Installation des Herdes zu gewährleisten, sind folgende Vorsichtsmaßregeln zu beachten:

Zur Gewährleistung der ordnungsgemäßen Betriebsweise des in einer Möbelzeile installierten Gerätes sind die in Abb. E angegebenen Mindestabstände unbedingt einzuhalten. Außen dem müssen die angrenzenden Oberflächen sowie die Rückwand aus einem geeigneten Material beschaffen sein, um einer Übertemperatur von 65^ standhalten zu konnen.

a) Das Gerät kann in der Küche, im Esszimmer oder in einer Einzimmerwohnung, jedoch nicht im Bad, installiert werden
b) Eventuelle Dunstabzugshauben sind gemäß den in den Bedienungsanleitungen der Dunstabzugshaube aufgeführten Anweisungen zu installieren.
c) Sollte der Herd unter einem Hängeschrank installiert werden, muss ein Abstand von mindestens 420 mm (Millimeter) von der Kochfläche eingehalten werden. Der Mindestabstand, in dem aus entzündbarem Material

bestehende Kuchenmöbel direkt über dem Herd aufgehängt werden können, beträgt 700 mm (Abb. C und D).
d) Die mit der Rückwand des Herdes in Berührung stehende Wand muss aus nicht entzündbarem Material beschaffen sein.

Abb.C

Abb. D

Anschluss and the Gasleitung

Der Anschluss des Gerätes an die Gasleitung oder an die Gasflasche muss gemäß den Bestimmungen der geltenden Normen erfolgen, und nur nach dem überprüft wurde, dass es auf die Gasart, mit der es betrieben werden wird, eingestellt ist. Andernfalls ist das Gerät auf die andere Gasart umzurüsten. Hierzu verweisen wir auf den Absatz "Anpassung an die verschiedenen Gasarten". Bei einigen Modellen kann der Gasversorgungsschlauch sowohl an der rechten als auch an der linken Geräteseite angebracht werden. Soltte die Anschlussseite umgerüstet werden müssen, sind Schlauchanschluss-Stutzen und Verschlussstöpsel gegeneinander auszutauschen, wobei auch eine neue Dichtung (im Beipack) einzulegen ist. Bei Anschluss an Flüssiggas (Gasflasche) ist zwischen Gasflasche und Schlauch ein der geltenden Norm entsprechen der Druckregler zu montieren.

Wichtig: Um eine sichere Funktionseiste, einen angemessenen Einsatz der Energie, und eine langere Lebensdauer Ihres Gerätes zu gewährleisten, vergewissem Si sich, dass der Zuleitungsdruck den in der Tabelle 1 "Merkmale der Brenner und Düsen " angegebenen Werten entspricht.

Anschluss mittels Flexschläuchen

Verwenden Sie für den Anschluss mittels Schläuchen nur Gasschläuche, die den Eigenschaften gemäß der einschädigigen Normen entsprechen und folgende Innendurchmesser aufweisen:

• 8mm bei Flüssiggasversorgung;
  -13 mm bei Metangasversorgung.

Im Besonderen sind bei Verlegen des Schlauches folgenden Vorschriften zu befolgen:

• Er finden an keiner Stelle mit Teilen in Berührungkommen, die eine Temperatur von mehr als 50^ erreichen.
• Seine gesamte Länge darauf 1500 mm nicht überschreiben.
• Erarf weder Zug- noch Drehbelastungen ausgesetzt werden; ferner sind zu scharfe Krümmungen oder Verengungen zu vermeiden.
• Er darf nicht mit spitzen Gegenständen, scharfen Kanten oder beweglichen Teilen in Berührung kommt, und auch nicht eingeklemmt werden.
• Er muss leicht zugänglich sein, umihn über die gesamte Länge hinweg jederzeit muhelos auf seine Beschaffenheit überprüfen zu konnen.

Stellen Sie sicher, dass der Schlauch an beiden Enden fest aufgezogen wurde und befestigen Sieihn mittels Schellen, die den Vorschriften der geltenden Normen entsprechen. Sollte eine oder mehrere dieser Bedingungen nicht eingehalten werden konnen, ist auf normgerechte

Flexschläuche aus Metall überzugehen.

Sollte der Gasherd gemäß den Bedingungen der Klasse 2, Unterklasse 1 installiert werden, ist der Gasanschluss ausschließlich mittels eines den Vorschriften der geltenden Norm entsprechenden Flexschlauches aus Metall vorzunehmen.

Anschluss mittels Inox-Schläuchen mit hermetischen Wänden

Entfernen Sie den am Gerät bereits vorhandenen Schlauchanschluss. Bei dem Anschlussstück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen. Verwenden Sie ausschließlich Schläuche und Dichtungen, die den geltenden Normen entsprechen. Bei Verlegen dieser Schläuche muss darauf geacht werden, dass sie bei größter Ausdehnung eine Länge von 2000 mm nicht überschreiben.

Kontrolle auf Dichtheit

Wichtig: Nach Abschluss der Installationsarbeiten überprüfen Sieitte die Dichtheit aller Anschlüsse; verwenden Sie hierzu eine Seifenlösung und niemals eine Flamme.

Vergewissern Sie sich nach dem Anschluss, dass der Inox-Schlauch nicht mit beweglichen Teilen in Berührung kommt oder an irgendereiner Stelle eingedrückt wird.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Kabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung; wird das Gerät direkt an das Stromnetz angeschlossen, ist ein allpoliger Schalter mit einer Mindestöffnung von 3 mm, der der Strombelastung und den geltenden Richtlinien entspricht, zwischenzuschalten.(Der Erdleiter darf nicht durch den Schalter unterbrochen werden). Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50^ über der Raumtemperatur liegt. Vor dem Anschluss stellen Sie sicher, dass:

• der Leitungsschutzschalter (Sicherungen etc.) und die Hausanlage die Belastung durch das Gerät aushalten können (siehe Typenschild);
  die Versorgungsanlage mit einer den gesetzlichen Bestimmungen und Vorschriften entsprechenden Erdung versehen ist;
• die Steckdose oder der allpolige Schalter bei installmenttem Kochfel weniger zugänglich ist.

NB: Verwenden Sie keine Zwischenstecker, Adapter oder Abzweigungen, da diese sich überhitzen oder Brand verursachen konnten.

Anpassung an die verschiedene Gasarten

Wird der Gasherd mit einer anderen Gasart betrieben, als die, für die er vorgesehen wurde (ersichtlich aus dem auf der Geräterückseite und auf der Verpackung angebrachten Etikett), ist wie folgt vorzugehen:

a) Austausch des am Gerät bereits montierten Schlauchanschluss-Stutzens gegen den im Beipack "Herdzubehör" befindlichen Anschlussstutzen.

Zur Bechtung: Der für Flüssiggas bestimmte Anschlussstutzen ist mit der Nummer 8 gekennzeichnet (aufgedrucht), der für Metangas mit der Nummer 13. Verwenden Sie auf jeder Fall eine neue Dichtung.

b) Austausch der Kochfeld-Brennerdüssen:

Die Kochfeldroste abnehmen und die Brenner aus ihren Sitzen Herausnehmen.

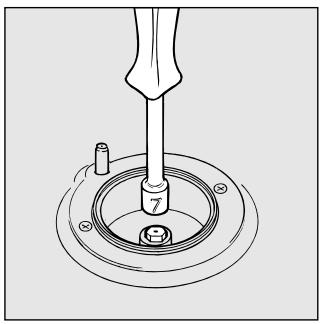

Die Düssen mittels eines 7 mm Steckschlüssels abschrauben (siehe Abb.), und durch die entsprechenden der neuen Gasart (siehe Tabelle 1 "Merkmale der Brenner und Düssen") ersetzen.

• Alle Teile in umgekehrter Reihenfolge wieder einsetzen.
  c) Minimumeinstellung der Kochfeldbrenner:
  Drehen Sie den Brenner auf Minimum;
• ziehen Sie den Reglerknopf ab, verstellen Sie nun die inneren oder seitlich der Gashahnstange befindliche Einstellschraube, bis eine keine, gleichmäßige Flamine erreicht wird.

NB: Bei Flüssiggasen muss die Einstellschraube ganz angezogen werden.

• Vergewissern Sie sich, dass bei Drehen des Reglerknopfes von Maximum auf Minimum die Flamme des Brenners nicht erlischt.

d) Primärelfunteinstellung der Kochfeldbrenner:

Eine Brenner-Primärelfunteinstellung ist nicht erforderlich.

Achtung

Ersetzen Sie anschließend das Etikett der alten Eichung mit dem der neuen Gasart entsprechenden Etikett, (befindlich im Dusenbeipack).

Hinweis

Sollte der Gasdruck der Anlage von den vorgesehenen Werten abweichen, oder nicht konstant sein, muss am Zuleitungsrohr ein geeigneter, der Norm "Druckregler für Gasleitungen" entsprechender Druckregler installiert werden.

Merkmale der Brenner und Dusen

Tabelle 1 (BELGIE)				Erdgas				Flüssiggas
Brenner	Durch-messer(mm)	Wärme-leistungkW (p.c.s.*)(mm)	Nom.	Red.	By-pass1/100(mm)	Düse1/100(mm)	Menge*g/hButan	Propan	Düse1/100(mm)	Menge*I/hG20G25
C.Starkbrenner	100	3,00	0,70	40	86	218	214	116	286	332
B.Mittelstarker Brenner	75	1,90	0,40	30	70	138	118	106	181	210
A.Hilfsbrenner	55	1,00	0,40	30	50	73	71	79	95	111
D.Dreiflammen - kranz (Erdgas)	130	3,25	1,50	63	91	236	232
D.Dreiflammen - kranz (Flüssiggas)	130	3,40	1,50					133	324	376
Versorgungs-druck	Nominal (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545		201525	251530

• Bei 15^ und 1013 mbar-Trockengas
  Propangas G31 Hs (oberer Heizwert) = 50,37 MJ/kg
  Butangas G30 Hs (oberer Heizwert) = 49,47 MJ/kg
  Methangas G20 Hs (oberer Heizwert) = 37,78 MJ/m³
  Methangas G25 Hs (oberer Heizwert) = 32,49 MJ/m³

Nutzabmessungen des Backofens :

Breite cm 43,5

Tiefecm40

Höhe cm 32

Nutzvolumen des Backofens:

Liter 56

Nutzabmessungen des Geschirrwagens:

Breite cm 46

Tiefecm42

Höhe cm 8,5

ENERGIE-ETIKETT

Richtlinie 2002/40/EG für die Etikettierung von Elektrobacköfen

Norm EN 50304

Energieverbrauch Natürliche Konvektion

Heizfunktion: Traditionell

Deklarierte Energieverbrauchsklasse Erzwungene Konvektion

Heizfundtion:Backen

Versorgungsspannungen und -frequenz:

siehe Typenschild

Brenner:

einstellbar auf alle auf dem Typenschild genannten

Gasarten

Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 73/23/EWG vom 19.02.1973 (Niederspannung) und nachfolgenden Änderungen;
• 89/336/EWG vom 03.05.1989 (elektromagnetische Verträgelichkeit) und nachfolgenden Änderungen;
• 90/396/EWG vom 29.06.1990 (Gas) und nachfolgenden Änderungen;
• 93/68/EWG vom 22.07.1993 und nachfolgenden Änderungen;

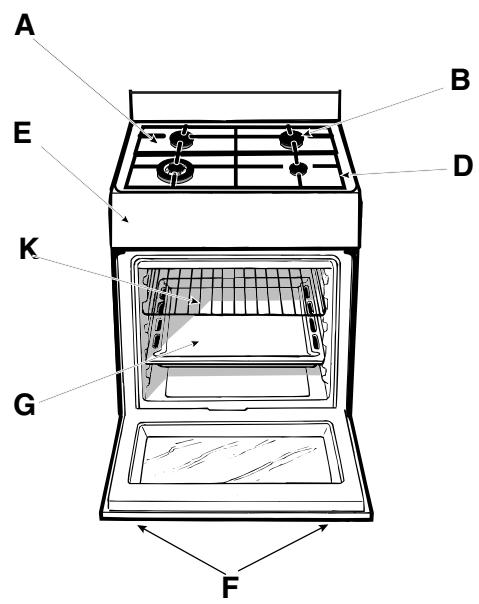

Herd mit Piro-Backofen

A Kochfeld-Überlaufschutz
B Gasbrenner
C Gasbrenner-Zündelektronik
D Kochfeldrost
E Schalterblende
F Verstellbare FüBe bzw. Beine
G Fettpfanne bzw. Backblech
H Sicherheitsvorrichtung Kochfeldgasbrenner
K Backofenrost
L Wahlschalter Garfunktionen
M Wahlschalter Gartemperaturen
N Reglerknöpf für die Kochfeldgasbrenner

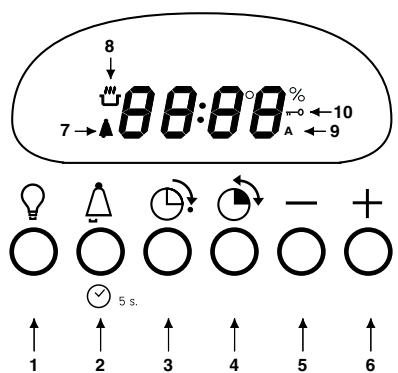

O Elektronischer Garzeitprogrammierer - Mit dieser Zeitschaltautomatik kann durch Eingabe der Garzeit und der als Garende vorgesehenen Uhrzeit jeder mögliche Garfunktion programmiert werden. Die Zeitschaltautomatik kann auch als Kurzzeitwecker eingesetzt werden.

1 Backofenbeleuchtung
2 Einstellung der Zeitschaltautomatik/Uhr
3 Garende
4 Garzeit
5 Minuten herabetzen
6 Minuten erhöhen
7 Zeitanzeige aktiviert
8 Anzeige Vorheizen (blinkt) bzw. Garvorgang (Dauerlicht) lauft
9 Anzeige Garzeit/Garende wurden programmiert10
Anzeige Tur blockiert

Bedienungsanleitungen

Die Wahl der einzelnen Funktionen erfolgt mittels der auf der Schalterblende angeordneten Reglerknöffe.

KoCHFELD

Reglerknöpf für die Kochfeldgasbrenner (N)

Neben jedem Reglerknopf ist durch ein volles kreisformiges Symbol die entsprechende Gasflamme gekennzeichnet. Zum Anzünden einer Gasflamme führen Sie ein brennendes Streichholz oder einen Gasanzünder an den Brenner, drücken den entsprechenden Reglerknopf fest ein, und drehen diesen dann gegen den Uhrzeigersinn auf Position

Maximum Jeder Brenner kann auf hochste, kleinste und mittlere Leistungsstufe eingestellt werden. Diesen verschiedenen Leistungen entsprechend sind auf dem Regler, außer der mit dem Symbol gekennzeichneten Position'AUS', die bei abgestelltem Brenner mit der Bezugs-

kerbe übereinstimmen muss, die Position Maximum und Minimum angegeben. Eingestellt werden diese Leistungsstufen durch Drehen der Reglerknöffe gegen den Uhrzeigersinn, ausgegangen von der Position 'AUS'. Zum Ausschalten eines Gasbrenners dagegen wird der entsprechende Reglerknopf im Uhrzeigersinn wieder auf die Position 'AUS' (die erneut mit dem Symbol 'übereinstimmt), gedreht.

Zündelektronik der Kochfeldgasbrenner

Zum Anzünden der Flamme drücken Sie den entsprechenden Reglerknopf bis zum Anschlag ein, drehen ihn gegen den Uhr-

zeigersinn auf Position Maximum, und halten ihn solange eingedrückt, bis die Flamme zündet.

Hinweis: Sollte der Brenner ungewolterweise erloschen, drehen Sie den Schalter auf Position 'AUS' und versuchen ein erneutes Anzüden erst nach Verstreichen von mindestens 1 Minute.

Modèle mit Sicherheitsvorrichtung gegen Gasverluste an den Kochfeldgasbrennern

These Modèle können anhand der Vorrichtung (siehe Detail H) erkannt werden.

Wichtig: Da die Kochfeldgasbrenner mit einer Sicherheitsvorbachtung ausgerüstet sind, muss der Reglerknopf nach nach Zündung der Flamme für 3 Sekunden gedrückt gehalten werden, um das Durchsroman des Gases während des Aufheizens des Sicherheitsthermoelements zu erhögen.

Praktische Hinweise zum Gebrauch der Brenner

Um optimale Leistungen zu gewährleisten, ist Folgendes zu be-achten:

• Verwenden Sie die für den jeweiligen Brenner geeignete Topf-gröbe (siehe Tabelle) um zu vermeiden, dass die Flammen

über den Topfboden herausschlagen.

• Benutzen Sie ausschließlich Kochgeschirr mit flachem Boden.
• Drehen Sie den Brenner auf Minimum, sobald das Gargut kocht.
• Verwenden Sie ausschließlich Kochgesschirr mit Deckeln.

Brenner	Kochgeschirrdurchmesser (cm)
Starkbrenner (R)	24 – 26
Mittelstarker Brenner (S)	16 – 20
Hilfsbrenner (A)	10 – 14
Drei Flammenkränz (TC)	24 – 26

NB: Einige Modelle sind mit einem Reduzierung bestückt. Verwenden Sie diesen nur für den Hilfsbrenner, und nur dann, wenn Kochgeschirr mit einem Durchmesser von unter 12 cm eingesetzt wird.

BACKOFEN:

Der 7 Cuochi-Backofen vereint in einem einzigen Gerät die Vorzüge der herkömmlichen Backöfen mit "statischem"-Wärmeübergang und die der modernen "HeiBluft"-Backöfen mit Wärmeströmung.

Es handelt sich um ein äußert vielseitiges Gerät, das es Ihnen erhögt, zwischen 7 einfachen und sicheren Brat-/Backmethoden wahren zu können. Eingestellt werden diese verschiedene Funktionen über den Funktionswähler “L”der Schalterblende.

Achtung: Bei erstmaliger Inbetriebnahme sollen der leere Backofen für etwa 30 Minuten bei eingestellter Höchsttemperatur und geschlossener Backofentür in Betrieb gesetzt werden. Nach Ablauf dieser Zeit schalten Sie den Backofen aus, öffnen die Backofentür und lüften die Küche. Der hierbei evtl. entstehende Geruch wird durch das Verdunsten der zum Schutz des Backofens während des Zeitaums zwischen Produktion und erster Inbetriebnahme aufgetragenen Stoffe verursacht.

Abschaltung "Demo Mode"

Sollte auf dem Display die Anzeige "DEMO ON" eingeblendet werden, dann drehen Sie den Funktionswähler "L" auf Position 0 und drücken daraufhin nacheinander die Tasten "1" bis "6", um den Gasherd wieder auf die normale Betriebsweise zurückzuschalten.

Einstellen der Digitaluhr

Die Einstellung der Uhrzeit ist nur möglich, wenn der Funktionswähler “L” auf 0 steht.

Nach dem Netzanschluss oder nach einem Stromausfall, muss die aktuelle Uhrzeit eingestellt werden. Drücken Sie hierzu die Taste “2” bis die Uhrzeit wieder auf dem Display angezeigt wird. Ändern Sie diese daraufhin über die Tasten — und/oder +.

Kurzeitwecker-Funktion

Beachten Sie, dass der Kurzzeitwecker weder das Ein- noch das Ausschalten des Backofens steuert; nach abgelaufener Zeit ertont nur ein akustisches Signal, das durch Drücken einer beliebigen Taste abgestellt werden kann.

Zur Einstellung der Uhr als Kurzeitwecker drücken Sie die Taste “2” und und regulieren die Minuten dann mittels der

Tasten — und/oder +. Das Symbol A erinnert Sie darüber, dass der Timer aktiviert wurde.

Ist die Zeit abgelaufen, vernehmen Sie ein kurzes Tonsignal, das sich nach Drücken einer beliebigen Taste nach 1 Minute abschaltet.

NB: Bei Display-Anzeige "end" kann die Minutenuhr nicht eingestellt werden.

Die Backofenbeleuchting

Bei ausgeschaltetem Backofen kann die Beleuchtung jederzeit durch Drücken der Taste "1" oder durch Öffnen der Backofentür ein- bzw. ausgeschaltet werden. Wahrend des Garvorgangs bleibt sie immer eingeschaltet.

Kuhluftgeblase

Um die Temperatures an den äußeren Teilen des Backofens abzuseken, sind eineige Modelle mit einem Kuhl-luftgeblase ausgestattet, welche einen Luftstrahl erzeugt, der zwischen Frontblende und Backofentür austritt.

Hinweis: Nach Abschluss des Garvorgangs bleibt das Geblase solange in Betrieb, bis der Backofen ausreichend abgekühlt ist.

Hinweis: Beim Intensivbacken "Fast cooking" und "Backen" aktiviert sich das Geblüse bei freiBem Backofen automatisch.

Achtung: Das Gerät ist mit einem Diagnose-System ausgestattet, dank dessen eventuelle Betriebsstörungen erfasst werden. Dem Benutzer werden diese durch Anzeigen des Types "Er xy" (xy=Nummerncode zwischen 01 und 99) angezeigt.

In diesen Fälle ist der Kundendienst anzufordern, da der Backofen nicht Funktioniert.

Gebrauch des Backofens

Anmerkung: Bei gesperrer Backofentür (zum Beispiel nach Abschluss eines FAST CLEAN Reinigungsvorgangs) kann aufgrund der noch äußert hohen Backofentemperatur kein Garprogramm eingeschaltet werden. Das Display macht Sie hierauf mit derAnzeige "HOT"aufmerksam. Erst wenn das "Schlüssel"-Symbol erlischt, kann ein neuen Garprogramm eingeschaltet werden.

Durch Drehen des Funktionswährers “L” kann das gewünschte Garprogramm gewählt werden.

Der Backofen schaltet(sofort auf Vorheizen; wahrend dieser Phase blinkt auf dem Display das Symbol und die dem gewählten Programm zugeordnete Gartemperatur wird angezeigt: Sollte dieser Wert nicht dem von Ihnen gewünschten entsprechen, kann er durch Drehen des Temperaturreglers "M" geändert werden.

Nach Ablauf der Vorheizzeit vernehmen Sie drei aufeinanderfolgende Tonsignale. Das Symbol schaltet auf Dauerlicht. Nun kann das Gargut in den bereits Backofen eingeschoben werden.

Anmerkung: Für die Funktionen FAST COOKING und GRILL

istkeineVorheizphasevorgesehen.

Beachten Sie, dass während des Garvorgangs folgende Einstellungen jederzeit vorgenommen werden können:

die Änderung des Programms über den Funktionswähler "L";
die Änderung der Gartemperatur über den Temperaturregler "M";
die Programierung der Garzeit und die des Garzeitendes (siehe Abschnitt "Garzeit-Programmierung").
- die Unterbrechung der Garzeit, und bzw. durch Drehendes Funktionswählers "L" zurück auf Position 0.
die Einstellung der Minutenuhr.

Achtung: Verwenden Sieitte die erste (die unterste) Führungssschiene nur fur die Fettpfanne, d.h. zum Auffangen des abtropfenden Fleischfastes und/oder Fettes beim Grillen oder bei Einsatz des Drehspiebes (nur an einigen Modellen). Für alle anderen Gararten ist diese Führungssschiene nicht zu verwenden. Stellen Sie bei in Betrieb befindlichem Backofen auch niemals Kochgeschirr auf den Backofenboden, Sie konnten hierdurch das Email beschädigten. Stellen Sie Ihr Kochgeschirr (Auflaufformen, Alufolien, usw.) stets auf die ordnungsgemäß in die Führungssschienen eingesetzten, mit dem Gerät geleiferten Backofenroste.

Traditionell

Temperaturregler "M": zwischen 40^ und 250^ .

Bei dieser Einstellung schalten sich die beiden Heizelemente, das untere und das obere, ein. Dies ist der klassische Backofen unserer Großmutter, der jedoch, was Wärmeverteilung und Energieinsparung anbelamt, auf ein außergewöhnliches Niveau gebracht wurde. Der traditionuelle Backofen ist unüberrefflich bei der Zubereitung von Eintopfgerichten wie: Kohl mit Schweinerippchen, Stockfisch auf spanische Art, Stockfisch mit Tomatensoße, Kalbsgeschnetzeltes mit Reis usw.... Ausgezeichnete Resultate erzielen Sie bei der Zubereitung von Rind- und Kalbfleischgerichten wie: Schmorbraten, Ragout, Gulasch, Wild, Lammkeule, Schweinslende usw., die eine large Garzeit und ständige Hinzugabe von Flüssigkeit erfordern. Der traditionuelle Backofen bietet immer noch das Beste System zum Backen von Kleingebäck und Kuchen, zum Garen von Obst, sowie zum Garen von Auflaufgerchten bzw. Gerichten in geschlossenen Backformen. Bei Einsatz des traditionellen Backofens schiben Sieitte jeges Mal nur ein Backblech ein, da ein gleichzeitiges Garen bzw. Backen auf mehreren Ebenen keine gleichmäßige Hitzeverteilung gewährleistet. Je nach Einsatz der verschiedenen Einschubhohen, kann die Unter- bzw. Oberhitze optimal genutzt werden. Verwenden Sie die oberen Einschubhohen, wenn mehr Oberhitze verlangt wird, und die unteren, wenn mehr Unterhitze verlangt wird.

Multi-Cooking

Temperaturregler "M": zwischen 40^ und 250^ .

Die Heizelemente schalten sich abwechselnd ein, und das Geblase wird in Betrieb genommen. Dank der konstant gehaltenen und im Backofen gleichmäßig verteilten HeiBluft werden die Speisen sehr gleichmäßig gegart bzw. gebacken. Es können auch gleichzeitig mehrere Gerichte unterschiedlicher Art gegart werden, vorausgesetzt es werden keine unterscheidlichen Gartemperaturen verlangt. Es können bis zu 2 Einschubhohen gleichzeitig verwendet werden. Beachten Sie hierzu die Hinweise des Abschnitts "Gleichzeitiges Garen auf mehreren Einschubhohen".

These Funktion eignet sich besonderss für Gratin-Gerichte, wie auch für Speisen, die langere Garzeiten erforderern, wie: Lasagna, Nudelaufläufe, Brathähnchen

mit Kartoffeln usw. Bei Fleischgerichen eignen sich ganz besonderss Braten zum Garen im Heißluftbackofen. Dank der optimalen Hitzeverteilung konnen niedrigere Temperaturen eingestellt werden, es tritt weniger Fleischsaft aus, das Fleisch bleibt demnach zarter und der Gewichtsverlust wird eingeschränkt. Besonderss geschätzt wird die Multi-Cooking-Funktion bei der Zubereitung von Fisch, der auf diese Weise mit weniger Zutaten gegart werden kann, wodurch Aussehen und Geschmack unveränderlich erhalten bleiben. Auch für Beilagen wie Zucchini, Auberginen, Paprikaschoten, Tomaten usw. eignet sich der Heißluftbackofen ausgezeichnet.

Dessert: Hefekuchen gelingen ganz besonderss gut im HeiBluftbackofen.

Die „Multi-Cooking“-Funktion kann auch zum Auftauen von Fleisch und Brot eingesetzt werden. Stellen Sie hierzu den Thermostat auf 80^ ein. Zum Auftauen delikater Speisen stellen Sie jedoch entweder eine Temperatur von 60^ ein, oder verwenden nur die kalte Umluft (Thermostateneinstellung demnach auf 0^ ).

Grill

Temperaturregler "M": 50%, 75%, 100%.

Das obere Heizelement schaltet sich ein, und der Bratspieß (falls vorhanden) wird in Betrieb gesetzt. Durch die äußerst hohe Temperatur und die direkt auf das Grillgut gerichtete Hitze wird das Fleisch auf der Oberseite rasch gebräunt, somit tritt kein Fleischsaft aus und das Fleisch bleibt zarter. Die Grillfunktion eignet sich ganz besondere für solche Speisen, die eine äußerst hohe Oberhitze verlangen: Rinder- und Kalbssteaks, Entrecôte, Fleischfilet, Hamburger usw.

Grillen Sie bei geschlossener Backofentür

Der Abschnitt "Praktische Back-/Brathinweis" enthalt einige Beispiele zum Einsatz des Backofens.

Anmerkung: Drehen Sie den Schalterknopf "M", werden auf dem Display drei verschiedene Prozentsätze hinsichtlich des Energieverbrauchs eingebrendet, und darüber der Mindestverbrauch (50%) , der mittlere Verbrauch (75%) und der Höchstverbrauch (100%) .

Gratin

Temperaturregler "M": zwischen 40^ und 250^ .

Das obere Heizelement schaltet sich ein, und das Geblase sowie der Bratspieß (falls vorhanden) werden in Betrieb gesetzt.

Außer der einseitigen Strahlungshitze zirkuliert HeiBluft im Innern des Backofens. Hierdurch wird ein Verbrennen der Speisenoberflächen verhindert, die Hitze dringt tiefer in die Speisen ein. Der Umluftgrill garantiert ein absolutes Gelingen von: Fleisch/Gemüsespießen, Bratwürsten, Schweinerippchen, Lammkoteletts, pikantes Huhn, Wachteln mit Sal bei, Schweinefilet usw. ...

Grillen Sie bei geschlossener Backofentür und stellen Sie die maximale Temperatur von 200^ ein.

Die "Gratin"-Funktion ist unübertrefflich bei der Zubereitung folgender Fischgerichte: Barsch-, Thunfisch- und Schwertfischschnitten, gefüllte Tintenfische usw. ...

Pizza

Temperaturregler "M": zwischen 40^ und 250^ .

Dasunte und das runde Heizelement schalten sich ein und das Geblase wird in Betrieb genommen. Durch diese Kombination wird der Backofen aufgrund der hohen abgegebenen Leistung (2800 W) mit einer hauptsächlich von unter aufsteigenden, starken Hitzezufuhr sehr schnell erhitzt.

These Funktion eignet sich besonderss für die Speisen, die hohe Gartemperaturen verlangen, wie z.B.: Pizza oder aber besonderss große Fleischbraten. Verwenden Sieitte nur ein Backblech oder -rost. Sollte mehr als ein Backrost eingesetzt werden, dann sind ihre Einschubhohen nach Ablauf der halben Garzeit auszuwechseln..

Backen

Temperaturregler "M": zwischen 40^ und 250^ .

Das hintere Heizelement schaltet sich ein und das Geblase wird in Betrieb genommen, wodurch eine äußert delikate, im Backofen gleichmäßig verteilte Wärme gewährleistet wird. Diese Funktion eignet sich zum Garen zarter Speisen, insbesondere jedoch zum Backen von Hefeteigen, sowie zur Zubereitung von Kleingebäck auf 3 Ebenen gleichzeitig. Nachstehend eine Beispiele: Bignè, Kekse, Blätterieggebäck, Biskuitrolle, gratiniertes Gemüse usw.

"Fast cooking"

Temperaturregler "M": zwischen 40^ und 250^ .

Die Heizelemente schalten sich ein und das Geblase wird in Betrieb genommen, wodurch eine äußert delikate, im Backofen gleichmäßig verteilte, konstante Wärme gewährleistet wird. Ideal fürchnelles Garen (Vorheizen ist nicht erfolderlich) von Fertiggerichten (zum Beispiel: tiefgekühnte Fertig-gerichte) oder "hausgemachte Fertiggerichte". Beschicken Sie beim „Intensivbacken" nur eine Ebene (die 2. von unter),这点ermöglicht bessere Resultate, siehe Tabelle „Praktische Back/Brat-Hinweise".

Auftauen

Temperaturregler "M": beliebige Einstellung

Dank des an der Backofenrückwand installierten Gebläses zirkuliert Luft in Raumtemperatur um das aufzutauende Gut. Auf diese Weise konnen alle Arten von Speisen aufgetaut werden, vor alles jedoch empfindliche Speisen, die keine Hitze vertragen, wie beispelsweise: Eistorten, Creme- oder Sahnetorten, Obsttorten usw. Auf diese Weise ersparen Sie die Häfte der Zeit, die Sie normalerweise zum Auftauen benötigen. Bei Fisch, Fleisch oder Brot konnen Sie das Auftauen mit Hilfe der "Multi-Cooking"-Funktion beschleunigen. Stellen Sie hierzu eine Temperatur von 80^ - 100^ ein.

Automatische Reinigung mittels Fast Clean

Zur vollständigen Reinigung Ihres Backofens. Informationen zu dieser Funktion entnahmen Sieitte dem Abschnitt "Automatische Reinigung mittels Fast Clean".

Wiederherstellung des Backofenzustandes nach Stromausfall

Dank eines speziellen Systems kann ein Garvorgang/eine Pyrolyse-Selbstreinigung an dem Punkt wieder aufgenommen werden, an dem er/sie zum Zeitpunkt des Stromausfalls unterbrochen wurde, vorausgesetzt, die Temperatur im Backofeninneren ist in der Zwischenzeit nicht zu stark abgesunden. Beachten Sie jedoch, dass diese Funktion deaktiviert wird, falls während des Stromausfalls die Regler “L” und “M” gedreht werden. Stellen Sie ggf. nach Ablauf des Garvorgangs/der Pyrolysereinigung die aktuelle Uhrzeit wieder ein.

ANMERKUNG

Aus Sicherheitsgründen werden Programmierungen bezüglich noch nicht ausgewührter Garvorgänge/Pyrolyse-Selbstreinigungen nach Rückkehr der Stromversorgung nicht wiederhergestellt.

Garzeit und/oder Garzeitende werden programmiert, nach dem die Garfungkction ausgewählt wurde.

Programmierend der Garzeit

Drücken Sie die Taste "4" und stellen Sie die Garzeit durch Drücken der Tasten — und + ein. Durch Drücken der Taste "4" wird die Einstellung gespeichert und auf dem Display wird abwechselnd die gewährte Gartemperatur, die mittels des Temperaturreglers "M" geändert werden kann, und die bis zum Ende der Garzeit noch verbleibende Zeit angezeigt.

Ist diese abgelaufen erscheint auf dem Display die Anzeige "end", und eine Reihe akustischer Signale weist daraufhin, dass der Garvorgang abgeschlossen ist.

• Drücken Sie eine beliebige Taste, um das Tonsignal auszuschalten.
• Drehen Sie den Funktionswahler "L" zurück auf Position 0, um die Anzeige «end» zu Löschen.

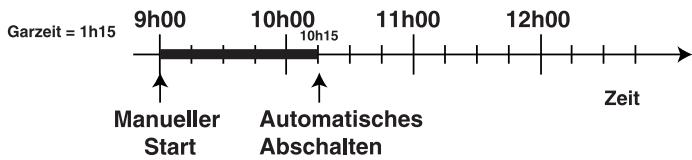

Beispiel

Es ist 9:00 und es wird eine Garzeit von 1 Std. und 15 Min. programmiert. Der Garvorgang wird automatisch um 10:15 Uhr beendet.

Programmierendes Garendes

Drücken Sie die Taste "3" und regulieren Sie die Zeit durch Drücken der Tasten — und + Drücken Sie die Taste "3", um die Einstellung zu speichern. Auf dem Display wird abwechselnd die gewährte Gartemperatur und die bis zum Ende des Garvorgangs noch verbleibende Restzeit angezeigt. Wird die als Ende der Garzeit vorgesehene Uhrzeit erreicht, erscheint auf dem Display die Anzeige «end», und eine Reihe akustischer Signale weist daraufhin, dass der Garvorgang abgeschlossen ist.

• Drücken Sie eine beliebige Taste, um das Tonsignal auszuschalten.
• Drehen Sie den Funktionswahler "L" zurück auf Position 0, um die Anzeige «end» zu Löschen.

Beispiel

Es ist 9:00 Uhr und als Ende des Garvorgangs wird die Uhrzeit 10:15 eingestellt. Der Garvorgang dauert 1 Std. und 15 Minuten.

Vorwahl eines Garvorgangs

Drücken Sie die Taste "4" und stellen Sie die Garzeit über die Tasten — und + ein. Drücken Sie die Taste "4", um die Einstellung zu speichern. Auf dem Display wird abwechseln die Gartemperatur und die eingangs gewählte Zeit angezeigt.

Drücken Sie die Taste "3" und stellen Sie die als Garzeitende bestimmte Uhrzeit über die Tastes — und + ein. Drücken Sie die Tastes "3", um die Einstellung zu speichern. Auf dem Display wird abwechselnd die als Garzeitende bestimmte Uhrzeit und die eingestellte Temperatur angezeigt.

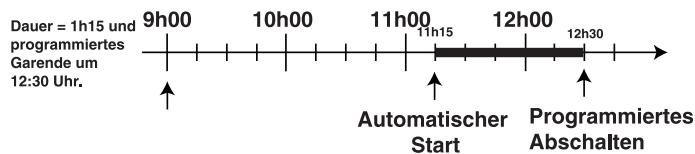

Beispiel

Es ist 9:00 und es wird eine Garzeit von 1 Std. und 15 Min. und 12:30 Uhr als Ede der Garzeit programmiert. Der Garvorgang startet automatisch um 11:15 Uhr.

Das Symbol A erinnert Sie daran, dass die Garzeit und/oder das Garzeitende programmiert wurden.

Annullieren einer Programmierung

Zum Löschen bereits eingebener Werte drehen Sie den Funktionswahler "L" auf Position "0".

Automatische Reinigung mittels Fast Clean

Bei Aktivierung der Funktion Fast Clean erreicht die Temperatur im Backofenraum 500^ . Bei derartigen Temperatures verkohlen die im Ofen zurückgebliebenen Speisereste. Durch das Glas der Ofentür kann beobachtet werden, wie aufgrund des Pyrolyseverfahrens einige Speisereste bei Kontakt mit den Heizelementen verkohlungen und aufglimmen: Es handelt sich um eine spontane Verbrennung, ein vollig normaler Vorgang, der keinerlei Risiken birgt.

Vorsichtsmaßnahmen:

1- Versuchen Sie gröbere Speisereste mit einem feuchten Schwamm zu entfernen. Verwenden Sie auf keinen Fall Spülmittel oder spezielle Ofenreinigungsmittel.
2- Nehmen Sie sãmtliches Zubehör aus dem Backofen. Es halt derartig hohen Temperaturen nicht stand. Darüber hinaus konnten einige Zubehörteile das Reinigungsergebnis beeinträchtigen, indem sie die gleichmäßige Zirkulation der heißen Luft im Ofeninneren verhindern. Das Zubehörlässt sich problemlos wie normales Geschirr reinigen (auch in

der Spulmaschine).

3-Hängen Sie keine Geschirrtücher zum Trocknen an den Griff der Ofentür.

Achtung: Wahrend der automatischen Reinigung konnen einzelne Ofenteile sehr heißt werden. Halten Sie davon Kinder vom Ofen fern.

So aktivieren Sie den Fast Clean-Reinigungsvorgang

SchlieBen Sie die Ofentur.
Drehen Sie den Funktionswahler auf
- Zur Programmierung der Dauer und/oder der als Ende des Fast Clean-Reinigungssprogrammes vorgesehenen Uhrzeit befolgen Sieitte die Hinweise des Abschnittes "Programmierung der Fast Clean-Reinigung".itte beachten Sie, dass Reinigungszyklen unterscheidlicher Dauer 60 - 120 Minuten gewählt werden können, je nach Verschmutzung Ihres Backofens.

Sicherheitsvorrichtungen

Angesichts der hohen Temperatures, die während des Vorgangs erreicht werden, ist der Ofen mit einigen Sicherheitsvorrichtungen ausgestellt:

• Bei Erreichen hoher Temperaturesen wird die Ofentür zur Vermeidung von Verbrennungen automatisch gespehtt;
• Bei{jedweder Störung wird die Stromversorgung der Heizelemente sofort unterbrochen.
• Nach erfolgter Sperre der Backofentür konnen die erfolgten Einstellungen (Garzeit und Garzeitende) nicht mehr geändert werden.
• Falls im Bereich der elektrischen Komponenten des Gerätes die Temperatur den Sicherheitswert erreicht hat, ist ein Start des "Fast clean"-Programms nicht möglich. Auf dem Display erscheint die Anzeige "HOT". Warten Sie ab, bis das Kühlgeläse abschaltet, bevor Sie den "Fast clean"-Reinigungsvorgang starten.

Was geschieht nach einer Selfstreinigung?

Nach Ablauf des Selfstreinigungsvorgangs erscheint auf

dem Display die Anzeige "end" und es ertont ein akustisches Signal, letzteres kann durch Druck auf eine beliebige Taste ausgeschaltet werden. Durch Drehen des Funktionswählers "L" auf Position "0" wird die Anzeige "end" ausgeblendent.

Die Backofentür kann jeder nicht那么简单 geöffnet werden, sondern erst dann, wenn die Backofentemperatur auf ein annehmabres Niveau gesunden ist.

An den Ofenwänden und unter im Ofen könnte sich während der Reinigung etwas weißer Staub abgelagert haben. Entfernen Sie diesen mittels eines feuchten Schwamms, nach dem der Ofen vollständig erkaltet ist.

Möchten Sie jedoch die noch vorhandene Ofenwärme zum Garen nutzen, dann ist es nicht erforderlich, diese Staubablagerungen(sofort zu entfern; sie sind unschädlich.

Hinweis: Zur Optimierung des Wirkungsgrades und der Lebensdauer des Gerätes empfeihlt es sich, die Selfstreinigung bei ausgeschalteten Kochfeld durchzuführen.

Programmierung des Reinigungsvorgangs Fast Clean

Zur Programmierung der Dauer und/oder der als Ende des Fast Clean Reinigungsmatgrames vorgesehenen Uhrzeit muss zuerst die Funktion Fast Clean eingestellt werden, auf jeder Fall innerhalb der ersten 10 Minuten der Betriebszeit.

Programmierung der Dauer der Fast Clean Reinigung

Drücken Sie die Taste "4" und stellen Sie die Dauer über die Tasten — und + ein. Drücken Sie die Taste "4", um die Einstellung zu speichern. Auf dem Display wird die bis zum Ablauf der Fast Clean Reinigung noch bestehende Restzeit angezeigt.

Nach Ablauf der Zeit erscheint auf dem Display die Anzeige «end» und eine Reihe akustischer Signale weist darauf auf hin, dass der Reinigungsvorgang abgeschlossen ist.

• Drücken Sie eine beliebige Taste, um das Tonsignal auszuschalten.
• Drehen Sie den Reglerknopf “L” zurück auf Position 0, um die Anzeige «end» zu Löschen.

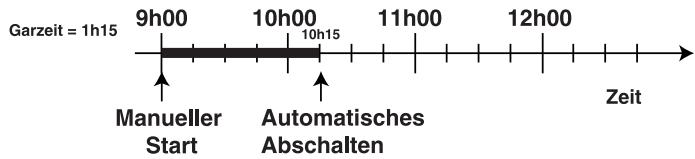

Beispiel

Es ist 9:00 und es wird eine Reinigungsdauer von 1 Std. und 15 Min. programmiert. Der Fast Clean Vorgang wird automatisch um 10:15 Uhr abgeschlossen.

Programmieren der als Ende der Fast Clean Reinigung vorgesehenen Uhrzeit

Drücken Sie die Taste "3" und regulieren Sie die Zeit durch Drücken der Tasten — und + Drücken Sie die Taste "3", um die Einstellung zu speichern. Auf dem Display wird die bis zum Ablauf der Fast Clean Reinigung noch bestehende Restzeit angezeigt.
Wird die als Ende des Reinigungsvorgangs programmierte Uhrzeit erreicht, erscheint auf dem Display die Anzeige «end» und eine Reihe akustischer Signale weist darauf hin, dass der Fast Clean Reinigungsvorgang abgeschlossen ist.
- Drücken Sie eine beliebige Taste, um das Tonsignal

auszuschalten.

• Drehen Sie den Funktionswahler "L" zurück auf Position 0, um die Anzeige «end» zu Löschen.

Beispiel

Es ist 9:00 Uhr und als Ende des Reinigungsvorgangs wird die Uhrzeit 10:15 eingestellt. Der Fast Clean Zyklus pauert 1 Std. und 15 Minuten.

Vorwahl einer Fast Clean Selfstreinigung

Drücken Sie die Taste "4" und stellen Sie die Dauer über die Tasten — und + ein. Drücken Sie die Taste "4", dann wird die Einstellung gespeichert und auf dem Display angezeigt.

Drucken Sie die Taste "3" und stellen Sie die als Fast Clean-Ende bestimmte Uhrzeit über die Tasten — und + ein. Drucken Sie die Taste "3", um die Einstellung zu speichern. Auf dem Display wird abwechselnd die als Ende des Reinigungsvorgangs bestimmte Uhrzeit und die eingestellte Dauer angezeigt.

Beispiel

Es ist 9:00 und es wird eine Reinigungsdauer von 1 Std. und 15 Min., und 12:30 Uhr als Ende des Vorgangs programmiert. Der Reinigungsvorgang beginnt automatisch um 11:15 Uhr.

Das Symbol A erinnert Sie daran, dass die Dauer und/oder die als Ende des Reinigungsvorgangs bestimmte Uhrzeit programmiert wurden.

Annullieren einer Programmierung

Zum Löschen bereits eingebener Werte drehen Sie den Funktionswähler "L" auf Position "0".

1 bei Beginn des Fast Clean -Reinigungsvorgangs das Kühlungtgeblase nur sehr langsam lauf;
2 während des Fast Clean-Reinigungsvorgangs der Leistungsschutzschalter der Hausanlage anspricht: das Stromnetz wurde überlastet (bei gleichzeitigem Einsatz anderer Elektrogeräte);
3 während des Fast Clean Reinigungsvorgangs die Backofentür nicht geöffnet werden kann: die Backofentür wird dank einer Geräte-Sicherungsvorrichtung gespert und kann nur nach gänzlichem Erkalten des Backofens geöffnet werden;
4 nach dem Fast Clean Zyklus noch geringfugige Flekken auf den Innenflächen des Backofens zurückbleiben: es empfeht sich, großere Verkrustungen vor dem Einstellen des Selfstreinigungszyklus zu entfernen,

und eine dem Verschmutzungsgrad entsprechende Zeit bzw. Dauer für den Reinigungsvorgang einzustellen;

5 nach Abschluss eines Garvorgangs noch für eine kurze Zeit Luft aus dem Backofen austritt: diese wird durch die zur Abkuhlung des Backofeninnern dienende Kuhlphase erzeugt;
6 bei "Grill"-Betrieb der obere Heizwiderstand nicht ständig rot glüht: die Betriebsweise wird durch einen Thermostaten gesteuert;
7 bei Öffnen der Backofentür während des Garvorgangs starker Dampf austritt;
8 Wasser tropfen oder Dampf im Backofen erzeugt wird, wenn das Gargut nach Abschluss des Garvorgangs im Backofen belassen wird.

Praktische Back-/Brathinweise

Der Backofen stellt Ohnen eine umfangreiche Programmpalette zur Verfugung, um jeder Speise optimal garen zu konnen. Im Laufe der Zeit werden Sie theses vielseitige Gerät optimal zu nutzen wissen, demnach gelten die nachstehenden Anleitungen nur als Richtlinie, die Sie durch ihre persönliche Erfahrung erweitern konnen.

Gleichzeitiges Garen auf mehreren Einschubhöhen Soll auf mehreren Ebenen gegart werden, dann wahren Sie die Funktion "Backen" oder die Funktion "Multi-Cooking", nur diese ermöglich ein solches Garen.

Zum Garen empfindlicher Speisen auf mehreren Ebenen, verwenden Sie die Funktion "Backen", diese ermöglich ein Garen auf 3 Ebenen (1., 3. und 5.). Der Abschnitt "Praktische Back-/Brathinweis" enthalt eine Beispiele zum Einsatz des Backofens.

Zum Garen aller anderen Speisen auf mehreren Einschubhöhen verwenden Sie die Funktion × "Multi-Cooking". Berücksichtigten Sie jedoch Folgendes:

• Ihr Backofen hat insgesamt 5 Einschubhöhen. Beim HeiBluftgaren verwenden Sie jedochitte nur zwei der mittleren drei Einschubhöhen, die oberste und die unterste sind der HeiBluft zu direkt ausgesetzt, wodurch empfindliche Gerichte leicht verbrennen konnten.
• Allgemein verwenden Sieitte die 2. und die 4. Einschubhöhe von unten, wobei die 2. für die Speisen verwendet werden sollen, die mehr Hitze verlangen. Bereiten Sie zum Beispiel gleichzeitig mit anderen Speisen einen Fleischbraten zu, dann sollen dieser auf die 2. Führungsschiene und die zarteren Gerichte auf die 4. Führungsschieneingeschoben werden.
• Beim Garen von Speisen, die entsprechicedliche Gartemperaturen bzw. -zeiten verlangen, stellen Sie eine Durchschnittszeit ein, schieben das empfindlichere Gericht auf die 4. Einschubhöhe undnehmen das Gericht mit der kürzeren Garzeit zuerst aus dem Backofen.
• Verwenden Sie das Backblech auf der unteren, den Backofenrost auf der oberen Einschubhöhe.

Einsatz der Funktion "Fast cooking"

Eine praktische und schelle Funktion fur all diejenigen, die "Fertiggerichte" (zum Beispiel: Tiefkuhlspeisen), und nicht nur solche, vorziehen. Nutzliche Hinweise diesbezüglich finden Sie auch in der Tabelle "Praktische Back-/Brathinweise".

Gebrauch des Grills

Ihr "7 Cuochi"-Backofen bietet Ihnen unterscheidliche Grillmöglichkeiten.

Grillen Sie auf Funktion "Grill", bei geschlossener Backofentür, legen Sie das Grillgut auf die Mitte des Backrostes und schiben Sie diese auf die 3. oder 4. Einschubhöhe von unter.

Schieben Sie die Fettpfanne zum Auffangen des Fleisch- saftes und/oder des abtropfenden Fettes auf die 1. (unterste) Führung.

Bei der Verwendung dieser Funktion empfeht es sich, die höchste Energiestufe zu verwenden, auch wenn niedrigere Stufen leicht durch Drehen des Thermostatreglers auf die gewünschte Temperatur eingestellt werden konnen.

Der Einsatz der Funktion × "Gratin", ausschließlich bei geschlossener Backofentür, ist außerst practisch für rasches Grillen; die vom Grill ausgestrahlte HeiBluft wird better verteilt, wodurch die Oberseite schon gebräunt und gleichzeitig die Unterseite gegart wird.

Auf dieser Einstellung können bereits gegarte Gerichte noch kurz überbacken werden. (Nudelaufläufe usw.)

Setzen Sie den Grillrost auf die 2. oder 3. Führung, von unter, (siehe Back-/Brat-Tabelle), und schieren Sie die Fettpfanne auf die 1., d.h. unterste Schiene, um abtopfendes Fett aufzufangen und Rauchbildung zu vermeiden.

Wichtig: Grillen Sie auf Einstellung "Gratin" bei geschlossener Backofentür, dadurch erzielen Sie nicht nur optima- le Ergebnisse, sondern spare auch Energie (ca. 10% ).

Bei Einsatz dieser Funktion sollte der Temperaturregler auf 200^ eingestellt werden, nur so arbeitet der Grill, der mittels Ausstrahlung von Infrarotstrahlen heizt, auf optimale Weise. Dies bedeutet jedoch nicht, dass, falls erforderlich, nicht auch niedrigere Temperaturen eingestellt werden können. Drehen Sie den Temperaturregler ganz einfach auf die gewünschte Temperatur.

Die besten Resultate erzielen Sie durch Einschieben des Grillrostes auf die oberen Führungen (siehe Tabelle) und schieren Sie die Fettpfanne unter das Grillgut (unterste Führung), um abtropfendes Fett aufzufangen und Rauchbildung zu vermeiden.

Backen

Schieben Sie das Backwerk immer in den bereits Backofen. Öffnen Sie während des Backens nicht die Backofentür, um ein Zusammenfallen des Kuchens zu verhindern. Was tun wenn:

Der Kuchen zu trocken ist?

Stellen Sie das{nachste Mal eine um 10°C höhere Backtemperatur ein und verkürzen Sie die Backzeit.

Der Kuchen zusammenfällt?

Verwenden Sie weniger Flüssigkeit und stellen Sie eine um 10°C niedrigere Backtemperatur ein.

Der Kuchen an der Oberseite zu dunkel ist?

Wahlen Sie eine niedrigere EinschubHOhe, eine niedrigere Temperatur und verlangern Sie die Backzeit.

Der Kuchen außen gut gebacken aber innen noch klebrig ist?

Verwenden Sie weniger Flüssigkeit, reduzieren Sie die Temperatur, verlangern Sie die Backzeit.

Der Kuchen sich nicht aus der Form besteht?

Fetten Sie die Kuchenform gut ein und bestäuben Sie sie mit etwas Mehl oder legen Sie Backpapier in die Form.

Auf mehreren Ebenen (auf Funktion "HeiBluft") gebacken bzw. gebraten wurde und nicht alle Gerichte gleichförmig gar sind?

Stellen Sie eine niedrigere Temperatur ein. Es ist nicht erforderlich, die auf mehreren Ebenen gegarten Speisen gleichzeitig aus dem Ofen zunehmen.

Backen einer Pizza

Zum optimalen Garen einer Pizza wahren Sie die Backofenk Funktion "Pizza":

Heizen Sie den Backofen mindestens 10 Minuten lang vor.
- Verwenden Sie eine Leichtmetallform und stellen Sie diese direkt auf den Backrost. Bei Verwenden des Backblechs bzw. der Fettpfanne wird die Garzeit verlangert, und man wird kaum eine knusprige Pizza erhalten.
- Wahlrend des Backens sollte die Backofentür nicht zu halten geöffnet werden.
- Bei reich belegten Pizzas (Capricciosa, Quattro Stagioni) ist es ratsam, die Mozzarella erst nach Verstreichen der halben Backzeit hinzuzugegeben.
- Bei gleichzeitigem Garen auf mehreren Ebenen (hochstens 2) empfeihlt es sich, die Funktion Multi-Cooking einzustellen, da mit der Funktion Pizza die auf der 1. (untersten) EinschubHOhe befindliche Pizza zurasch gegart wurde.

Garen von Fisch und Fleisch

Für Geflügel und Fisch stellen Sie eine Temperatur von 180^ - 200^ ein.

Für Rinderbraten, der außen gut angebraten,innen jeder saftig bleiben soll, empfeihlt es sich, das Fleisch bei hoher Temperatur (200^ - 220^) rasch anzubraten, um dann auf eine niedrigere Temperatur überzugehen.

Als Richtlinie gilt: je größer der Braten,为重点 niedriger die Temperatur und um so länger die Bratzeit. Legen Sie den Braten in die Mitte auf den Rost und schieren Sie die Fettpfanne unter den Rost, um das abtropfende Fett aufzufangen.

Den Rost so einschieben, dass sich der Braten auf der mittleren Einschubhöhe befindet. Wird mehr Unterhitze gewünscht, muss der Braten auf eine niedrigere Ebene eingeschoben werden. Belegen Sie das Fleisch (insbesondere bei Entenbraten und Wild) mit Speckscheiben, das garantiert besonder schmackhafte Braten. Schiebern Sie den Braten so ein, dass er möglichst viel Oberhitze besteht.

PositionFunktionswähler	Gerichte	Gew.(kg)	Einschub- Höhe von unteren	Vorheizdauer(Min.)	PositionThermostat-Regler	Garzeit(Min.)
1 Traditionell	Ente	1	3	15	200	65-75
	Kalbs- oder Rinderbraten	1	3	15	200	70-75
	Schweinebraten	1	3	15	200	70-80
	Gebäck	-	3	15	180	15-20
	Mürbeteigkuchen	1	3	15	180	30-35
2 Backen	Mürbeteigkuchen	0.5	3	15	180	20-30
	Obstkuchen	1	2/3	15	180	40-45
	Plum cake	0.7	3	15	180	40-50
	Biskuitböden	0.5	3	15	160	25-30
	Gefüllte Crépes	1.2	2-4	15	200	30-35
	Kleingebäck (auf 2 Ebenen)	0.6	2-4	15	190	20-25
	Mit Käse gefülltes Blätterteiggebäck (auf 2 Ebenen)	0.4	2-4	15	210	15-20
	Windbeutel (auf 3 Ebenen)	0.7	1-3-5	15	180	20-25
	Gebäck (auf 3 Ebenen)	0.7	1-3-5	15	180	20-25
	Baisers (auf 3 Ebenen)	0.5	1-3-5	15	90	180
3 Intensivbacken	Tiefkühligerchte PizzaZucchi und Krebsüberbacken	0.3	2	-	Max	12
	Überbacken	0.4	2	-	200	20
	Quiche	0.5	2	-	220	30-35
	Gefüllte Teigwaren	0.3	2	-	200	25
	Lasagne	0.5	2	-	200	35
	Goldgelbe Brotlaibe	0.4	2	-	180	25-30
	Hübchen	0.4	2	-	220	15-20
	FertigerchteGeflügel	0.4	2	-	200	20-25
	Frische FertigerchteGebäck	0.3	2	-	200	15-18
	Plum cake	0.6	2	-	180	45
	Mit Käse gefülltesBlätterteiggebäck	0.2	2	-	210	10-12
4 Multi-Cooking	Pizza (auf 2 Ebenen)	1	2-4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	LammBrathähnchen + Kartoffeln	1+1	2-4	15	200	60-70
	Makrelen	1	2	10	180	30-35
	Plum cake	1	2	10	170	40-50
	Windbeutel (auf 2 Ebenen)	0.5	2-4	10	190	20-25
	Gebäck (auf 2 Ebenen)	0.5	2-4	10	180	10-15
	Biskuitböden (auf 1 Ebene)	0.5	2	10	170	15-20
	Biskuitböden (auf 2 Ebenen)	1.0	2-4	10	170	20-25
	Quiche	1.5	3	15	200	25-30
5 Pizza	PizzaKalbs- oder Rinderbraten	0.5	3	15	220	15-20
	Hübchen	1	2/3	10	220	25-30
						60-70
6 Grill	Seezungen und TintenfischeTintenfisch- und KrebsspieBEbeljauflitel	1	4	-	5	8-10
	Kabelfüsse	1	4	-	5	6-8
	Gegrillte Gemüse	1	3/4	-	5	10-15
	Kabsteaks	1	4	-	5	15-20
	Koteletts	1	4	-	5	15-20
	Hamburger	1	4	-	5	7-10
	Makrelen	1	4	-	5	15-20
	Toasts	n.° 4	4	-	5	2-3
7 Gratisin	Gegrilltes HändchenTintenfische	1.5	3	10	200	55-60
						30-35

NB: Bei den angegebenen Garzeiten handelt es sich um Richtwerte, die je nach Wunsch geändert werden können. Bei Einsatz des Grills oder des Gratin ist die Fettpfanne auf die unterste Führung zu schiben.

Vor jeder Reinigung und Pflege muss der Gasherd vom Stromnetz getrennt werden. Um eine lange Lebensdauer des Gasherdes zu gewährleisten, muß er regelmäßig gründlich gereinigt werden. Beachten Sie hierbei, dass:

• für die Reinigung kein Dampfgerät verwendet werden darauf;
• die emaillierten und selbstreinigenden Teile, falls vorhanden, mit lauwarmem Wasser, ohne Zusammen von Scheuermitteln oder scharfen Reinigungsmitteln, die diese Teile beschädigen konnten, zu reinigen sind;
• der noch lauwarme Backofen möglichst nach jedem Gebrauch mit warmem Wasser und Spülmittel gereinigt, mit klarem Wasser nachgeschpüt und sorgfältig abgetrocknet wird;
• die Flammenkranze regelmäßig mit warmem Wasser und Spülmittel gereinigt und von Verkrustungen befrei werden.
• Bei den mit automatischer Zündung versehenen Kochflächen die Spitzen der elektronischen Zündvorrichtungen*häufig sorgfältig gereinigt werden müssen, wobei zu kontrollieren ist, dass die Löcher der Flammenkranze nicht verstopft sind;
• Auf den Edelstahlteilen konnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder ein scharfes (phosphorhaltiges) Spülmittel für längerere Zeit darauf stehen bleiben. Es ist ratsam, diese Teile nach der Reinigung gut nachzuspulen und trockenzureiben; Übergekochtiges Wasser muss ebenfalls beseitigt werden;
• die mit Kristallglasabdeckung versehenen Modelle mit lauwarmem Wasser zu reinigen und rauhe Tücher oder Scheuermittel zu vermeiden sind;

NB: Die Glasabdeckungarf nicht heruntergeklappt werden, wenn die Gasflammen oder die Elektroplatten noch heiB sind. Trocknen Sie eventuell auf der Herdabdeckung befindliche Flüssigkeiten, bevor Sie sie aufklappen.

Wichtig: Überprüfen Sie regelmäßig den Gasanschlußschlauch auf seine Beschaffenheit, und tauschen Sie thisen aus, sobald er irgendwelche Anomalien aufweist. Auf jeder Fall sollte er einmal jährlich ersetzt werden.

Austausch der Backofenlampe

• Vor jedem Eingriff ist der Backofen entweder durch Herausziehen des Steckers oder durch Abschalten des zum Anschluss des Gerätes an die Hausanlage verwendeten Schalters stromlos zu machen.
• Nehmen Sie unter Zuhlifenahme eines schmalen und flachen Werkzeuges (Schraubenzieher, Löffelgriff usw.) die Glasabdeckung ab.

• Schrauben Sie die Lampe aus und ersetzen Sie sie durch eine neue gleicher Eigenschaften.

• Spannung 230/240 V

• Leistung 15 W

• Sockel E 14

• Bringen Sie die Glasabdeckung wieder an; achten Sie hierbei darauf, dass die Dichtung ordnungsgemäß eingelegt wird.

Wartung der Hähne

Im Laufe der Zeit konnte der Gashahn blockieren oder sich nur schwer drehen setzen. In einem solchen Fall ist der Hahn selbst auszuwechseln.

NB: These Arbeit finden nur durch einen vom Hersteller anerkannten Techniker durchgeführt werden.

Teneinde efficientre en de veiligheid van dit apparaat te garanderen:

Schrik nicht wanneer
