BEDIENUNGSANLEITUNG ARMXXL 125 HOTPOINT

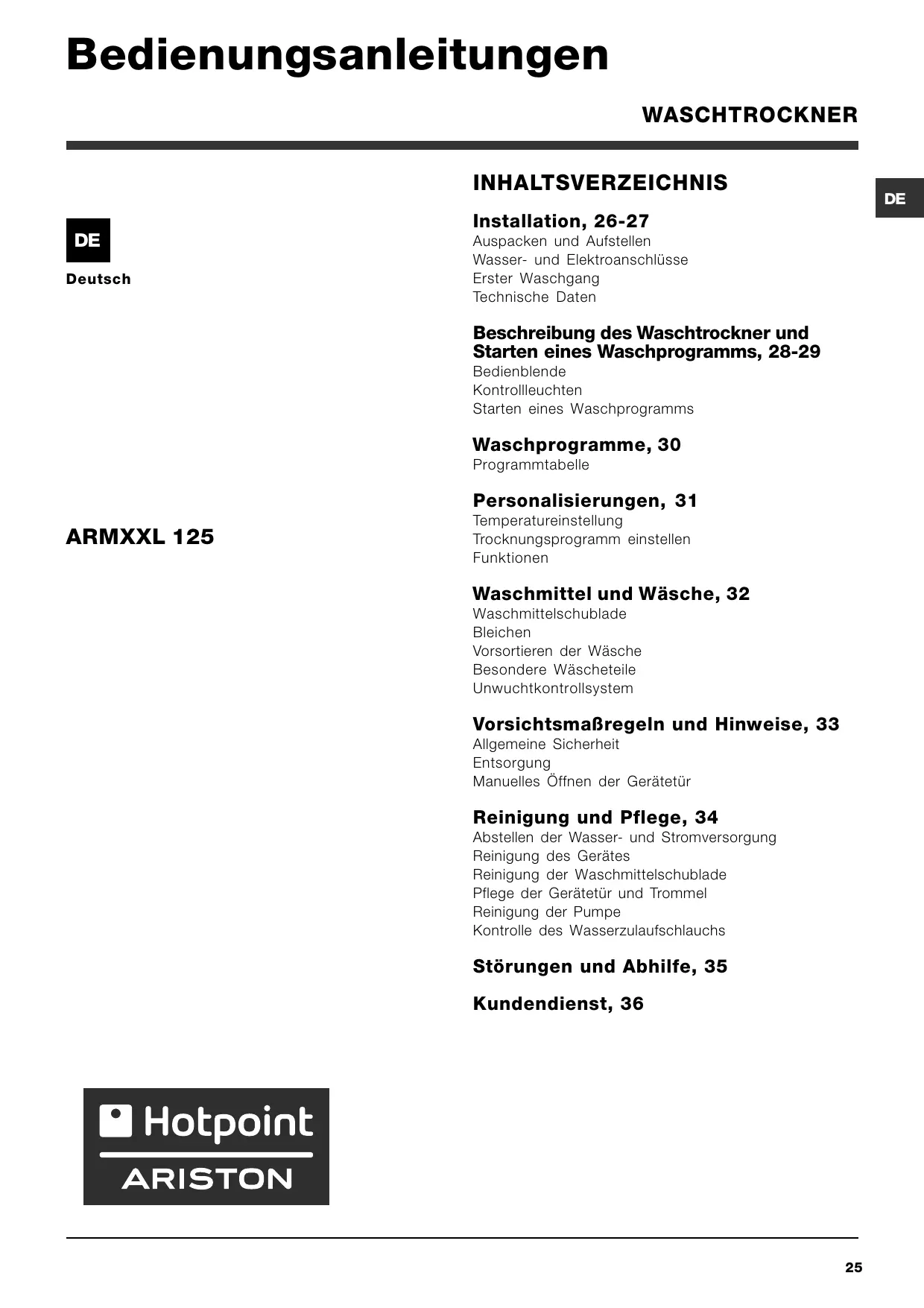

Bedienungsanleitungen WASCHTROCKNER INHALTSVERZEICHNIS Deutsch

Installation, 26-27 Auspacken und Aufstellen Wasser- und Elektroanschlüsse Erster Waschgang Technische Daten Beschreibung des Waschtrockner und Starten eines Waschprogramms, 28-29 Bedienblende Kontrollleuchten Starten eines Waschprogramms Waschprogramme, 30 Programmtabelle Personalisierungen, 31 ARMXXL 125 Temperatureinstellung Trocknungsprogramm einstellen Funktionen Waschmittel und Wäsche, 32 Waschmittelschublade Bleichen Vorsortieren der Wäsche Besondere Wäscheteile Unwuchtkontrollsystem Vorsichtsmaßregeln und Hinweise, 33 Allgemeine Sicherheit Entsorgung Manuelles Öffnen der Gerätetür Reinigung und Pflege, 34 Abstellen der Wasser- und Stromversorgung Reinigung des Gerätes Reinigung der Waschmittelschublade Pflege der Gerätetür und Trommel Reinigung der Pumpe Kontrolle des Wasserzulaufschlauchs Störungen und Abhilfe, 35 Kundendienst, 36

Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zu ziehen. Lesen Sie die Hinweise bitte aufmerksam durch, sie Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden. Bei Teppichböden müssen die Stellfüße so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem Waschtrockner gewährleistet ist. liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit. Wasser- und Elektroanschlüsse Auspacken und Aufstellen Anschluss des Zulaufschlauches Auspacken

2. Sicherstellen, dass der Waschtrockner keine

Transportschäden erlitten hat. Im Falle einer Beschädigung Gerät bitte nicht anschließen, sondern den Kundendienst anfordern.

3. Die 4 Transportschutzschrauben

herausschrauben und die an der Geräterückwand befindlichen Distanzstücke aus Gummi entfernen (siehe Abbildung).

4. Die Öffnungen mittels der mitgelieferten Abdeckungen

5. Sämtliche Teile aufbewahren: Sollte der

Waschautomat erneut transportiert werden, müssen diese Teile wieder eingesetzt werden. Verpackungsmaterial ist kein Spielzeug für Kinder. Nivellierung

1. Der Waschtrockner muss auf einem ebenen, festen,

schwingungsfreien Untergrund aufgestellt werden ohne diesen an Wände, Möbel etc. direkt anzulehnen.

2. Sollte der Boden nicht

perfekt eben sein, müssen die Unebenheiten durch An- bzw. Ausdrehen der vorderen Stellfüße ausgeglichen werden (siehe Abbildung), der auf der Arbeitsfläche zu ermittelnde Neigungsgrad darf 2° nicht überschreiten.

1. Die Gummidichtung in

das Anschlussstück des Zulaufschlauches einlegen und an einen 3/4" Kaltwasserhahn dicht anschliessen (siehe Abb.). Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.

2. Das andere Ende des

Schlauches an den oben rechts am Rückteil des Waschtrockner befindlichen Wasseranschluss anschließen (siehe Abbildung).

3. Der Schlauch darf hierbei nicht eingeklemmt oder

abgeknickt werden. Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der technischen Daten angegeben sind (siehe nebenstehende Seite). Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Fachmann. Verwenden Sie niemals bereits gebrauchte Schläuche. Verwenden Sie die Schläuche, die mit dem Gerät geliefert wurden. Anschluss des Ablaufschlauches

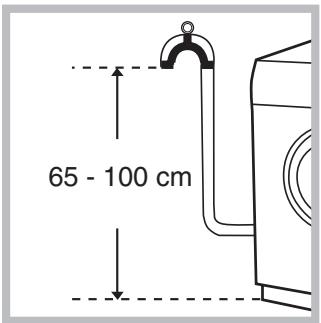

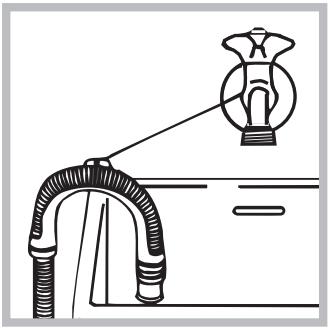

Schließen Sie den Ablaufschlauch ohne ihn dabei abzuknicken an einen geeigneten Abfluss an. Die Mindestablaufhöhe beträgt 65 - 100 cm (gemessen vom Boden), oder hängen Sie diesen mittels des Schlauchhalters gesichert in ein Becken oder Wanne ein; Befestigen Sie diesen mittels des mitgelieferten Schlauchhalters z.B. an einen Wasserhahn (siehe Abbildung). Das freie Ablaufschlauchende darf nicht unter Wasser positioniert werden. Verwenden Sie bitte keine Verlängerungen oder Mehrfachstecker.

Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden. Das Versorgungskabel darf nur durch autorisierte Fachkräfte ausgetauscht werden. Achtung! Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden. Erster Waschgang Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das Waschprogramm 1 ein. Technische Daten Verlängerungsschläuche sollten nicht eingesetzt werden. Sollte dies unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und darf eine Länge von 150 cm nicht überschreiten. Modell ARMXXL 125 Abmessungen Breite 59,5 cm Höhe 85 cm Tiefe 53,5 cm Fassungsvermögen

1 - 7 kg für den Waschzyklus;

1 - 5 kg für den Trockenzyklus

Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass: Elektroanschlüsse siehe das am Gerät befindliche Typenschild • die Steckdose über eine normgerechte Erdung verfügt; Wasseranschlüsse Höchstdruck 1 MPa (10 bar) Mindestdruck 0,05 MPa (0,5 bar) Trommelvolumen 52 Liter Schleudertouren bis zu 1200 U/min. Prüfprogramme gemäß EN 50229 Waschen: programm 6; Temperatur 60°C; bei einer Lademenge von 7 kg. Trocknen: erster Trockengang bei einer Wäscheladung von 2 kg und Einstellung des Wählschalters TROCKNEN auf Pos zweiter Trockengang bei einer Wäscheladung von 5 kg und Einstellung des Wählschalters TROCKNEN auf Pos

Stromanschluss • die Steckdose die in den Technischen Daten angegebenen Höchstlast des Gerätes trägt (siehe nebenstehende Tabelle); • die Stromspannung den in den Technischen Daten angegebenen Werten entspricht (siehe nebenstehende Tabelle); • die Steckdose mit dem Netzstecker des Waschtrockner kompatibel ist. Andernfalls muss der Netzstecker (oder die Steckdose) ersetzt werden. Der Waschtrockner darf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen. Die Steckdose sollte nach installiertem Gerät leicht zugänglich sein. Dieses Gerät entspricht den folgenden EG-Richtlinien: - 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen - 2002/96/CE - 2006/95/CE (Niederspannung)

Beschreibung des Waschtrockner und Starten eines Waschprogramms

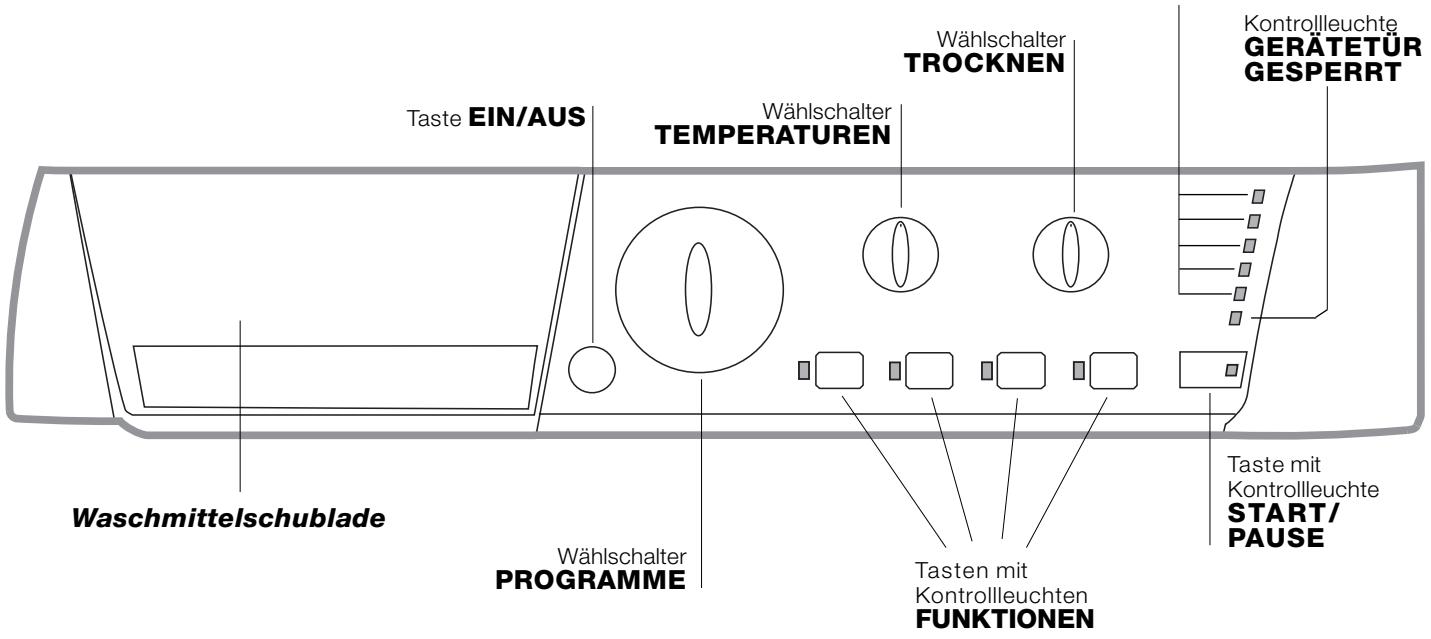

Bedienblende Kontrollleuchten PROGRAMMABLAUF/ STARTZEITVORWAHL Wählschalter TROCKNEN Taste EIN/AUS Kontrollleuchte

GESPERRT Wählschalter TEMPERATUREN Taste mit Kontrollleuchte Waschmittelschublade Wählschalter PROGRAMME Tasten mit Kontrollleuchten START/ PAUSE FUNKTIONEN Waschmittelschublade: für Waschmittel und Zusätze (siehe „Waschmittel und Wäsche“). Taste EIN/AUS: Zum Ein- und Ausschalten Ihres Waschtrockner. Wählschalter PROGRAMME: Zur Wahl der Waschprogramme. Während des Programmablaufs bleibt der Schalter feststehend. Tasten mit Kontrollleuchten FUNKTIONEN: Zur Einstellung der verfügbaren Funktionen. Die der gewählten Einstellung entsprechende Kontrollleuchte bleibt eingeschaltet. Wählschalter TROCKNEN: Zur Einstellung des gewünschten Trocknungsgrades (siehe „Personalisierungen“). Wählschalter TEMPERATUREN: Zur Einstellung der Waschtemperatur oder einer Kaltwäsche (siehe „Personalisierungen“).

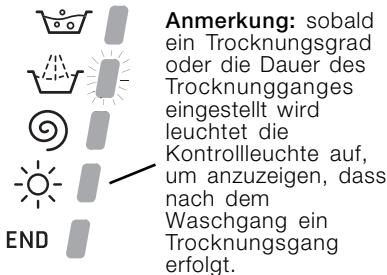

Kontrollleuchten PROGRAMMABLAUF/ STARTZEITVORWAHL: Zur Kontrolle des Waschprogrammablaufs. Die eingeschaltete Kontrollleuchte zeigt die laufende Programmphase an. Wurde die Funktion “Startzeitvorwahl” eingestellt, zeigen sie die bis zum Start noch verbleibende Zeit an (siehe Nebenseite). Kontrollleuchte GERÄTETÜR GESPERRT: Diese Taste zeigt an, ob die Gerätetür geöffnet werden kann oder nicht (siehe Nebenseite). Taste mit Kontrollleuchte START/PAUSE: Mittels dieser Taste werden die Waschprogramme gestartet oder kurz unterbrochen. NB: durch Drücken dieser Taste, kann das Waschprogramm zeitweilig unterbrochen werden (Pause). Die entsprechende Kontrollleuchte schaltet auf orangefarbenes Blinklicht, die Kontrollleuchte der bestehenden Programmphase dagegen schaltet auf Dauerlicht. Sobald die Kontrollleuchte GERÄTETÜR erlischt, kann die Gerätetür geöffnet GESPERRT werden. Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen, drücken Sie diese Taste erneut. Kontrollleuchten Die Kontrollleuchten liefern wichtige Hinweise. Sie signalisieren: Startzeitvorwahl Wurde die Funktion „Startzeitvorwahl” (siehe „Personalisierungen“) aktiviert, und das Programm in Gang gesetzt, schaltet die Kontrollleuchte, die der eingestellten Zeitverschiebung entspricht, auf Blinklicht: Laufende Programmphase Wurde das Waschprogramm gewählt und gestartet, leuchten die Kontrollleuchten nach und nach auf, und zeigen so den jeweiligen Programmstand an. Hauptwäsche Spülen Schleudern Trocknen Ende des Waschgangs Anmerkung: sobald ein Trocknungsgrad oder die Dauer des Trocknungganges eingestellt wird leuchtet die Kontrollleuchte auf, um anzuzeigen, dass nach dem Waschgang ein Trocknungsgang erfolgt. Note: Während des Abpumpens (Programmphase “Abpumpen”) leuchtet die Kontrollleuchte der Programmphase „Schleudern“ auf. Nach und nach wird die bis zum effektiven Start noch verbleibende Zeit eingeblendet, die entsprechende Kontrollleuchte blinkt: Nach Ablauf der vorgewählten Zeit erlischt die Kontrollleuchte und das gewählte Waschprogramm startet.

Funktionstasten und entsprechende Kontrollleuchten Nach der Wahl einer Funktion leuchtet die entsprechendeTaste auf. Ist die gewählte Funktion nicht vereinbar mit dem eingestellten Programm, schaltet die entsprechende Kontrollleuchte auf Blinklicht und die Funktion wird nicht aktiviert. Wird eine Funktion eingestellt, die zu der bereits eingestellten nicht zugeschaltet werden kann, bleibt nur die zuletzt gewählte aktiv. Kontrollleuchte Gerätetür gesperrt: Ist diese Kontrollleuchte eingeschaltet, bedeutet dies, dass die Gerätetür gesperrt ist, um ungewolltes Öffnen zu vermeiden; warten Sie, bis die Leuchte erlischt, bevor Sie die Gerätetür öffnen, um Schäden zu vermeiden. NB: Die Gerätetür kann nicht geöffnet werden, wenn die Funktion “Startzeitvorwahl” aktiviert wurde. Um sie zu öffnen, drücken Sie die Taste START/PAUSE. Das rasche Blinken der Kontrollleuchte START/ PAUSE (orangefarben) bei gleichzeitigem Blinken der Funktionsleuchten signalisiert eine Gerätestörung (siehe „Störungen und Abhilfe“). Starten eines Waschprogramms

1. Schalten Sie den Waschtrockner durch Drücken der EIN/AUS-Taste ein. Sämtliche Kontrollleuchten leuchten für

einige Sekunden auf, und erlöschen wieder. Die Kontrollleuchte START/PAUSE schaltet auf Blinklicht.

2. Füllen Sie die Wäsche ein, und schließen Sie die Gerätetür.

3. Stellen Sie mittels des Wählschalters PROGRAMME das gewünschte Programm ein.

4. Stellen Sie die Waschtemperatur ein (siehe „Personalisierungen“).

5. Trocknungsprogramm falls erforderlich einstellen (siehe „Personalisierungen“).

6. Füllen Sie Waschmittel und Zusätze ein (siehe „Waschmittel und Wäsche“).

7. Wählen Sie die gewünschten Funktionen.

8. Setzen Sie das Programm in Gang. Drücken Sie hierzu die Taste START/PAUSE. Die entsprechende Kontrollleuchte

bleibt eingeschaltet (grünes Dauerlicht). Um die Waschprogramm-Einstellung rückgängig zu machen, muss das Gerät auf Pause geschaltet werden. Drücken Sie hierzu die Taste START/PAUSE. Wählen Sie daraufhin das neue Programm. auf. Die Kontrollleuchte TÜR GESPERRT

9. Nach Ablauf des Waschprogramms leuchtet die Kontrollleuchte

erlischt, was bedeutet, dass die Gerätetür geöffnet werden kann. Nehmen Sie die Wäsche aus der Maschine und lassen Sie die Gerätetür leicht offen stehen, damit die Trommel trocknen kann. Schalten Sie den Waschtrockner durch Drücken der EIN/AUS-Taste aus.

Waschprogramme Programmtabelle Waschprogramme

Beschreibung des Programms Max. Max. Waschmittel Max. SchleuderProgramTempeBeladungsGeschwin- Trocknen ratur Bleich- Haupt- Weich- menge (kg) mdauer digkeit (°C) mittel wäsche spüler (U/min) Spezialprogramme 6 Hygiene zyklus: stark verschmutzte Weißwäsche. Hygiene zyklus (1): stark verschmutzte Weiß- und farbechte 6 Buntwäsche. 7 Gute nacht: leicht verschmutzte empfindliche Buntwäsche. 8 Baby zyklus: stark verschmutzte empfindliche Buntwäsche. Seide/Gardinen: kleidungsstücke aus Seide, Viskose und 9 Feinwäsche. 10 Wolle: wolle, Kaschmir usw. 90°

Programme für die tägliche Wäsche 1 Baumwolle: stark verschmutzte Weiß- und farbechte Buntwäsche. Baumwolle (2): stark verschmutzte Weiß- und empfindliche 1 Buntwäsche. Baumwolle-Buntwäsche (3) : leicht verschmutzte Weißwäsche 2 und empfindliche Buntwäsche. 3 Synthetik : stark verschmutzte, farbechte Buntwäsche. 60°

A Spülen B Schleudern

11 Trocknungsprogramm “Baumwolle“

12 Trocknungsprogramm "Synthetik" 13 Trocknungsprogramm „Wolle“

3 Synthetik : leicht verschmutzte farbechte Buntwäsche. Mix 30': zum kurzen Auffrischen leicht verschmutzter Wäsche 4 (nicht geeignet für Wolle, Seide und Handwäsche). Mix 15': zum kurzen Auffrischen leicht verschmutzter 5 Wäsche (nicht geeignet für Wolle, Seide und Handwäsche). Teilprogramme Trocknungsprogramme Bei den in der Tabelle angegebenen Daten handelt es sich um Richtwerte. Für alle Testinstitute:

1) Prüfprogramm gemäß EN 50229: Programm 6 und eine Temperatur von 60°C einstellen.

2) Langes Baumwollprogramm: Programm 1 und eine Temperatur von 40°C einstellen.

3) Kurzes Baumwollprogramm: Programm 2 und eine Temperatur von 40°C einstellen.

Sonderprogramme Hygiene zyklus (Programm 6). Ein Programm zur Hygienisierung bei hohen Temperaturen, welches Bleichmittel und eine Waschtemperatur von mehr als 60°C vorsieht.Geben Sie das Bleichmittel, das Waschmittel und die Zusätze in die entsprechenden Kammern (siehe Absatz „Waschmittelschublade“). Gute Nacht (Programm 7). Ein Flüsterprogramm, das nachts und demnach bei verbilligtem Nachttarif arbeiten kann. Das Programm wurde für Wäsche aus Kunstfasern und Baumwolle konzipiert. Nach Ablauf des Waschgangs stoppt die Maschine, ohne das Wasser abzupumpen. Um die Schleuder und den Wasserablauf in Gang zu setzen drücken Sie die Taste START/PAUSE, andernfalls setzt die Maschine nach Ablauf von 8 Stunden die Schleuder automatisch in Gang und pumpt das Wasser ab. Baby zyklus (Programm 8). Dieses Programm ist in der Lage, die durch Kinder verursachten, typischen Flecken zu beseitigen, und die Waschmittel optimal auszuspülen, um Allergien an der empfindlichen Kinderhaut zu vermeiden. Dieser Zyklus wurde konzipiert, um Bakterienvorkommen zu reduzieren, dank des Einsatzes einer erheblich größeren Wassermenge und Optimierung spezifischer, hygienisierender Waschmittelzusätze. Am Ende des Waschgangs erfolgen einige langsame und sanfte Trommelumdrehungen, um Knitterbildung zu vermeiden. Drücken Sie abschließend die Taste START/PAUSE. Mix 30‘ (Programm 4) Kurzprogramm für die tägliche Wäsche leicht verschmutzter Teile: in nur 30 Minuten, zur Einsparung von Zeit und Energie. Stellen Sie dieses Waschprogramm (4 bei 30°C) ein, dann können, bei einer maximalen Lademenge von 3 kg, Gewebe unterschiedlicher Art (mit Ausnahme von Wolle und Seide) zusammen gewaschen werden. Mix 15‘ (Programm 5) Kurzprogramm für die Wäsche leicht verschmutzter Teile: in nur 15 Minuten, zur Einsparung von Zeit und Energie. Stellen Sie dieses Waschprogramm (5 bei 30°C) ein, dann können, bei einer maximalen Lademenge von 1,5 kg, Gewebe unterschiedlicher Art (mit Ausnahme von Wolle und Seide) zusammen gewaschen werden.

Personalisierungen Temperatureinstellung

Drehen Sie den Wählschalter „TEMPERATUREN“, um die Waschtemperatur einzustellen (siehe Programmtabelle). Die Temperatur kann bis auf Kaltwäsche ( ) herabgesetzt werden. Der Waschtrockner verhindert automatisch die Einstellung einer höheren Schleuderstufe, sollte diese die für das jeweilige Programm vorgeschriebene Höchstgeschwindigkeit übersteigen. Trocknungsprogramm einstellen Tabelle zur Dauer der Trockenprogramme (Richtwerte) Durch Drehen des Wahlschalters TROCKNEN kann der Gewebe- Art der Ladung Max. Schrank Kleider- Bügel art Ladebügel gewünschte Trocknungsgrad eingestellt werden. Es stehen menge zwei Möglichkeiten zur Verfügung: (kg) A - Je nach der Zeit: Von 40 bis 180 Minuten. BaumUnterschiedlich große wolle Wäscheteile,

B - Je nach Feuchtigkeitsgrad der getrockneten Wäsche: Frotteehandtücher : noch leicht feuchte, einfach zu bügelnde Wäsche. Bügel Synthetik Bettwäsche, Oberhemden,

: schrankfertige Wäsche. Kleiderbügel Schlafanzüge, Socken usw. Schrank : absolut trockene Wäsche, empfohlen für Wolle Pullis, Pullover usw. 1,5

Frotteetücher, Badetücher und -mäntel. Bei Überschreitung der max. Füllmenge der Wäscheladung für waschen und trocknen in einem Programmablauf (siehe Tabelle zur Dauer der Trockenprogramme), aktivieren Sie zuerst das Waschprogramm. Nach Ablauf des Waschprogramms teilen Sie die Waschladung so auf, dass nur die max. mögliche Füllmenge zum Trocknen in der Trommel verbleibt. Befolgen Sie daraufhin die Anleitungen des Abschnitts "Nur Trocknen". Wiederholen Sie dasselbe nun mit der restlichen Wäschemenge. N.B: Dem Trocknungsgang folgt eine kurze Abkühlzeit, auch wenn der Wahlschalter TROCKNEN auf die Position gedreht wird. Nur Trocknen Drehen Sie den Wählschalter PROGRAMME auf eine der Trocknungszyklen (11-12-13), je nach Gewebe, und wählen Sie daraufhin mittels des Schalters TROCKNEN die Dauer des gewünschten Trocknungsganges. Funktionen Die verschiedenen Waschfunktionen, die Ihnen Ihr Waschtrockner bietet, ermöglichen es Ihnen, hygienisch saubere und weiße Wäsche zu erhalten, die Ihren Wünschen entspricht. Aktivierung der Funktionen:

1. Drücken Sie die Taste, die der gewünschten Funktion entspricht.

2. Das Aufleuchten der entsprechenden Kontrollleuchte zeigt an, dass die Funktion aktiviert wurde.

Anmerkung: Sollte die Kontrollleuchte jedoch auf rasches Blinklicht schalten, dann bedeutet dies, dass die Funktion zu dem eingestellten Programm nicht zugeschaltet werden kann. Startzeitvorwahl Der Start des Waschprogramms kann bis zu 9 Stunden verschoben werden. Drücken Sie die Taste mehrmals, bis die der gewünschten Zeitverschiebung entsprechende Kontrollleuchte aufleuchtet. Ein fünfter Tastendruck deaktiviert die Funktion. NB: Ist die Taste START/RESET einmal gedrückt, kann der gewählte Zeitverschiebungswert nur noch herabgesetzt werden. Obiges gilt für alle Programme. Extra Spülgang Wählen Sie diese Funktion, wird die Spülwirkung erhöht, und somit ein optimales Ausspülen des Waschmittels garantiert. Dies ist besonders angezeigt bei sehr empfindlicher Haut bzw. Waschmittelallergien. Diese Funktion kann zu den Programmen 4, 5, 11, 12, 13, B, C nicht zugeschaltet werden. Super wash Dank der Erhöhung der Wassermenge sowie der Waschdauer in der Anfangsphase des Waschvorgangs, garantiert diese Funktion beste Waschergebnisse. Diese Funktion kann zu den Programmen 4, 5, 6, 9, 10, 11, 12, 13, A, B, C nicht zugeschaltet werden. 1200-600 Mit dieser Taste wird die Schleudergeschwindigkeit reduziert. Diese Funktion kann zu den Programmen 9, C, 11, 12, 13 nicht zugeschaltet werden.

Waschmittel und Wäsche

Waschmittel und Wäsche Ein gutes Waschergebnis hängt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten. Verwenden Sie keine Handwaschmittel, sie verursachen eine zu hohe Schaumbildung. Schublade herausziehen und Waschmittel oder Zusätze wie folgt einfüllen: MAX

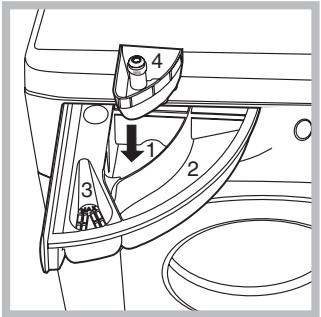

In Kammer 1: Waschpulver für die Vorwäsche (Waschpulver) Vergewissern Sie sich vor Einfüllen des Waschmittels, dass die Zusatzkammer 4 nicht eingesetzt wurde. In Kammer 2: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel) Flüssigwaschmittel nur kurz vor dem Start einfüllen. In Kammer 3: Zusätze (Weichspüler usw.) Der Weichspüler darf das Gitter nicht übersteigen. Zusätzliche Kammer 4: Bleichmittel Bleichen Bleichen ist nur bei den Programmen 1, 2, 6 möglich. Füllen Sie das Bleichmittel in die Dosierkammer 4 ein, und das Waschmittel und den Weichspüler in die entsprechenden Dosierkammern. Stellen Sie dann eines der obigen Programme ein. Diese Funktion eignet sich nur für stark verschmutzte Baumwollwäsche. Vorsortieren der Wäsche • Sortieren Sie die Wäsche nach: - Gewebeart / Waschetikettensymbol. - und Farben: Buntwäsche von Weißwäsche trennen. • Entleeren Sie alle Taschen. • Das angegebene Gewicht, das sich auf die maximale Ladung an Trockenwäsche bezieht, sollte nicht überschritten werden: Widerstandsfähige Gewebe: max 7 kg Kunstfasergewebe: max 3 kg Feinwäsche: max 2 kg Wolle: max 1,5 kg

Wie schwer ist Wäsche?

Betttuch 400-500 gr Kissenbezug 150-200 gr Tischdecke 400-500 gr Bademantel 900-1.200 gr Handtuch 150-250 gr Besondere Wäscheteile Seide: wählen Sie das Spezialprogramm 9 zum Waschen aller Kleidungs- bzw. Wäschestücke aus Seide. Es empfiehlt sich der Einsatz von Feinwaschmittel. Gardinen: gardinen zusammengefaltet in einem Kissenbezug oder in einem netzartigen Beutel waschen. Stellen Sie das Programma 9 ein. Wolle: der Waschtrockner von Hotpoint/Ariston ist der einzige, der mit dem „Woolmark Platinum Care“-Siegel (M.0508) von The Woolmark Company ausgezeichnet wurde. Dieses bestätigt die schonende Maschinenwäsche aller Kleidungsstücke aus Wolle, auch solcher, die das Etikett „nur Handwäsche“ tragen. Mit dem Programm 10 lässt sich also sämtliche Wollwäsche (max. 1,5 kg) bedenkenlos waschen, wobei beste Resultate gewährleistet sind. Unwuchtkontrollsystem Um starke Vibrationen oder eine Unwucht beim Schleudern zu vermeiden, verfügt das Gerät über ein Schleuderunwuchtsystem. Die Waschladung wird durch eine erhöhte Rotation der Trommel als die des WAschgangs ausbalanciert. Sollte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteilt sein, schleudert das Gerät die Wäsche bei einer niedrigeren Geschwindigkeit als die der vorgesehenen Schleudergeschwindigkeit. Sollte die Wäsche extrem ungleichmäßig verteilt sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs-Zyklus durch. Um eine optimale Verteilung der Wäscheladung und somit eine korrekte Auswuchtung zu fördern, sollten große und kleine Wäscheteile gemischt eingefüllt werden. Knitterschutz Diese Funktion unterbricht das Waschprogramm, das Wasser wird nicht abgepumpt, die Wäsche bleibt im Wasser liegen. Die Funktion ist nur beim Programm 9 (Seide/ Gardinen) aktiv und dient zur Reduzierung der Knitterbildung. Um den Zyklus abzuschließen drücken Sie die Taste START/PAUSE. Vorsichtsmaßregeln und Hinweise Der Waschtrockner wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden. Allgemeine Sicherheit • Dieses Gerät wurde ausschließlich für den Einsatz im privaten Haushalt konzipiert. • Der Waschtrockner darf nur von Erwachsenen und gemäß den Anleitungen dieses Handbuchs bedient werden. • Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen. • Ziehen Sie den Gerätestecker nicht am Kabel aus der Steckdose, sondern nur am Netzstecker selbst. • Öffnen Sie die Waschmittelschublade nicht, wenn das Gerät in Betrieb ist. • Berühren Sie nicht das Ablaufwasser, es könnte sehr heiß sein. • Öffnen Sie die Gerätetür nicht mit Gewalt: Der Sicherheits-Schließmechanismus könnte hierdurch beschädigt werden. • Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren. • Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern. • Während des Waschgangs kann die Gerätetür sehr heiß werden. • Muss das Gerät versetzt werden, sollten hierfür zwei oder drei Personen verfügbar sein. Versetzen Sie es niemals allein, das Gerät ist äußerst schwer. • Bevor Sie die Wäsche einfüllen, stellen Sie bitte sicher, dass die Wäschetrommel leer ist. Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten. Manuelles Öffnen der Gerätetür Sollte die Gerätetür aufgrund eines Stromausfalls nicht geöffnet werden können, gehen Sie wie folgt vor, um die Wäsche entnehmen und somit aufhängen zu können:

1. Ziehen Sie den Netzstecker

2. Stellen Sie sicher, dass der

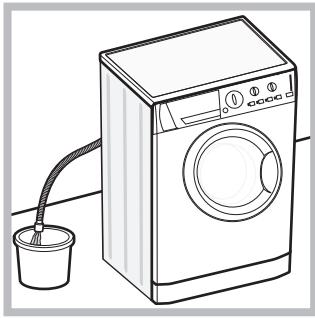

Wasserstand im Innern des Gerätes die Gerätetür nicht übersteigt, andernfalls lassen Sie das überschüssige Wasser, so wie auf der Abbildung veranschaulicht, durch den Ablaufschlauch in einen Eimer ablaufen.

Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung). • Während des Trocknens kann die Gerätetür heiß werden. • Trocknen Sie keine Wäsche, die in brennbaren Lösemitteln (wie Trielin) gewaschen wurde. • Trocknen Sie weder Schaumgummi noch ähnliche Elastomer bzw. Gummimaterialien. • Vergewissern Sie sich, dass der Wasserhahn während des Trocknens auf ist. Entsorgung • Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden. • Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die

4. Befreien Sie mithilfe der auf der Abbildung

veranschaulichten Zunge (nach vorne ziehen) die Kunststoff-Spannvorrichtung aus der Arretierung; ziehen Sie letztere dann nach unten und öffnen Sie gleichzeitig die Gerätetür.

5. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei

sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.

Reinigung und Pflege

Abstellen der Wasser- und Stromversorgung • Drehen Sie den Wasserhahn nach jedem Waschvorgang zu. Hierdurch wird der Verschleiß der Wasseranlage verringert und Wasserlecks vorgebeugt. • Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Ihren Waschtrockner reinigen. Reinigung des Gerätes Die Gehäuseteile und die Teile aus Gummi können mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel Reinigung der Waschmittelschublade

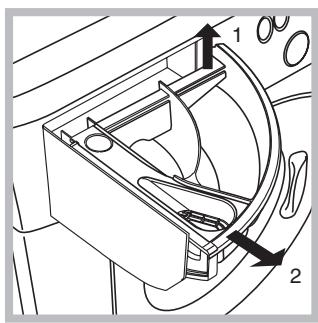

Heben Sie die Schublade leicht an und ziehen Sie sie nach vorne hin heraus (siehe Abbildung). Spülen Sie sie regelmäßig unter fließendem Wasser gründlich aus. Pflege der Gerätetür und Trommel • Lassen Sie die Gerätetür stets leicht offen stehen, um die Bildung unangenehmer Gerüche zu vermeiden. Reinigung der Pumpe Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es könnte jedoch vorkommen, dass kleine Gegenstände (Münzen, Knöpfe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen. Vergewissern Sie sich, dass der Waschgang abgeschlossen ist und ziehen Sie den Netzstecker heraus. Zugang zur Vorkammer:

Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung);

Deckel gegen den Uhrzeigersinn ab (siehe Abbildung): es ist ganz normal, wenn etwas Wasser austritt;

3. Reinigen Sie das Innere gründlich;

4. Schrauben Sie den Deckel wieder auf;

5. Bringen Sie die Abdeckung wieder an. Stellen Sie

hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken. Kontrolle des Wasserzulaufschlauchs Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms könnte zu plötzlichem Platzen führen. Verwenden Sie niemals bereits gebrauchte Schläuche.

Störungen und Abhilfe Bei Funktionsstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst“), vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate. Störungen: Mögliche Ursachen / Lösungen: Der Waschtrockner schaltet sich nicht ein. • Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird. • Der Strom ist ausgefallen. Der Waschgang startet nicht.

Die Gerätetür wurde nicht vorschriftsmäßig geschlossen. Die EIN/AUS-Taste wurde nicht gedrückt. Die Taste START/PAUSE wurde nicht gedrückt. Der Wasserhahn ist nicht aufgedreht. Es wurde ein verzögerter Start gewählt (siehe „Personalisierungen“). Der Waschtrockner lädt kein Wasser. Die Kontrollleuchte der ersten Waschphase blinkt (rasches Blinklicht).

Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen. Der Schlauch ist geknickt. Der Wasserhahn ist nicht aufgedreht. Es ist kein Wasser da. Der Druck ist unzureichend. Die Taste START/PAUSE wurde nicht gedrückt. Der Waschtrockner lädt laufend Wasser und pumpt es laufend ab. • Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 – 100 cm vom Boden (siehe „Installation“). • Das Schlauchende liegt unter Wasser (siehe „Installation”). • Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen. Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und der Waschtrockner ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile. Der Waschtrockner pumpt nicht ab und schleudert nicht. • Das Programm siehe kein Abpumpen vor: Bei einigen Programmen muss es von Hand eingestellt werden. • Die Funktion “Knitterschutz” wurde aktiviert: zur Beendung des Programms Taste START/PAUSE drücken (siehe „Personalisierungen“). • Der Ablaufschlauch ist geknickt (siehe „Installation“). • Die Ablaufleitung ist verstopft. Der Waschtrockner vibriert zu stark während des Schleuderns. • Die Trommel wurde bei der Installation nicht korrekt befreit (siehe „Installation“). • Der Waschtrockner steht nicht eben (siehe „Installation“). • Der Waschtrockner steht zu eng zwischen der Wand und einem Möbel (siehe „Installation“). Der Waschtrockner ist undicht. • Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe „Installation“). • Die Waschmittelschublade ist verstopft (zur Reinigung siehe „Wartung und Pflege“). • Der Ablaufschlauch ist nicht korrekt befestigt (siehe „Installation“). Die Kontrollleuchte START/PAUSE (orangefarben) und die Funktionsleuchten blinken (rasches Blinklicht). • Schalten Sie das Gerät aus und ziehen Sie den Netzstecker; warten Sie daraufhin ca. 1 Minute und schalten Sie es wieder ein. Bleibt die Störung bestehen, kontaktieren Sie bitte den Kundendienst. Es bildet sich zu viel Schaum. • Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift „Für Waschmaschinen“, „Für Handwäsche und Waschmaschinen“ usw. versehen sein. • Es wurde zu hoch dosiert. Der Waschtrockner trocknet nicht. • Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird. • Der Strom ist ausgefallen. • Das Füllfenster ist nicht richtig geschlossen. • Es wurde ein verzögerter Start gewählt. • Der Wählschalter TROCKNEN befindet sich auf Position .

Kundendienst Bevor Sie sich an den Kundendienst wenden: • Sollten einige Kontrollen vorab selbst durchgeführt werden (siehe „Störungen und Abhilfe“); • Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde; • Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantieschein befindlichen Telefonnummer.

Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker. Geben Sie bitte Folgendes an: • die Art der Störung; • das Maschinenmodell (Mod.); • die Seriennummer (S/N). Diese Daten entnehmen Sie bitte dem auf der Rückseite des Waschtrockner und auf der Vorderseite (Gerätetür öffnen) befindlichen Typenschild.
