MODE D'EMPLOI ARMXXL 125 HOTPOINT

Produits lessiviels et linge, 20 Tiroir à produits lessiviels Coupure de l’arrivée d’eau et du courant Nettoyage du lavante-séchante Nettoyage du tiroir à produits lessiviels. Entretien du hublot et du tambour Nettoyage de la pompe Contrôle du tuyau d’arrivée de l’eau

Anomalies et remèdes, 23

 Lire attentivement les instructions: elles fournissent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

Raccordements eau et électricité

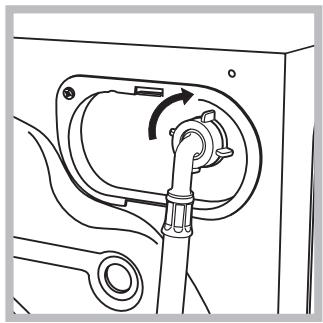

Raccordement du tuyau d’arrivée de l’eau

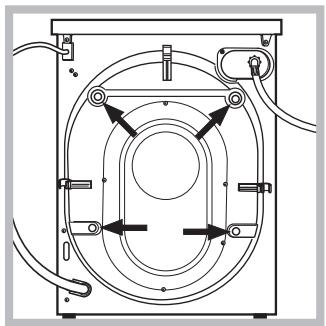

Déballage et mise à niveau

1. Déballer le lavante-séchante.

2. Contrôler que le lavante-séchante n’a pas été endommagé pendant le transport. S’il est abîmé, ne pas le raccorder et contacter le vendeur. 3. Enlever les 4 vis de protection servant au transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

4. Boucher les trous à l’aide des bouchons plastique fournis.

5. Conserver toutes ces pièces: il faudra les remonter en cas de transport du lavante-séchante.

 Les pièces d’emballage ne sont pas des jouets pour enfants.

Faire couler l’eau jusqu’à ce qu’elle soit limpide et sans impuretés avant de raccorder. 2. Raccorder le tuyau d’arrivée de l’eau au lavante-séchante en le vissant à la prise d’eau prévue, dans la partie arrière en haut à droite (voir figure).

3. Attention à ce que le tuyau ne soit pas plié ou

 La pression de l’eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-contre).

1. Installer le lavante-séchante sur un sol plat et rigide, sans l’appuyer contre des murs, des meubles ou autre.

 Si la longueur du tuyau d’alimentation ne suffit pas, s’adresser à un magasin spécialisé ou à un technicien agréé.

2. Si le sol n’est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant

(voir figure) pour niveler l’appareil; son angle d’inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.

 N’utiliser que des tuyaux neufs.

 Utiliser ceux qui sont fournis avec l’appareil.

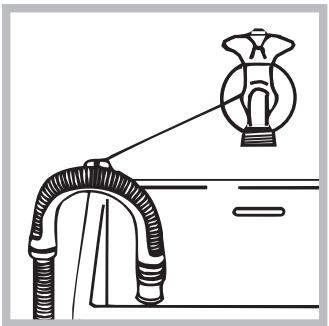

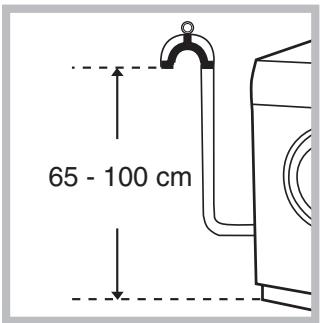

Raccordement du tuyau de vidange

Premier cycle de lavage ou bien l’accrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l’appareil au robinet (voir figure). L’extrémité libre du tuyau d’évacuation ne doit pas être plongée dans l’eau.

 L’utilisation d’un tuyau de rallonge est absolument

Avant la première mise en service de l’appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et sélectionner le programme 1.

Caractéristiques techniques

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur; • la prise est bien apte à supporter la puissance maximale de l’appareil indiquée dans le tableau des Caractéristiques techniques (voir ci-contre); • la tension d’alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre); • la prise est bien compatible avec la fiche du lavante-séchante. Autrement, remplacer la prise ou la fiche.

 Le lavante-séchante ne doit pas être installé dehors,

même à l’abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

 Après installation du lavante-séchante, la prise de courant doit être facilement accessible.

Cet appareil est conforme aux

Directives Communautaires suivantes: - 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications suivantes - 2002/96/CE Touches avec voyants FONCTION: pour sélectionner les fonctions disponibles. Le voyant correspondant à la fonction sélectionnée restera allumé. Bouton TEMPÉRATURE: pour sélectionner la température ou un lavage à froid (voir “Personnalisations”). Bouton SÉCHAGE: pour sélectionner le séchage désiré (voir “Personnalisations”).

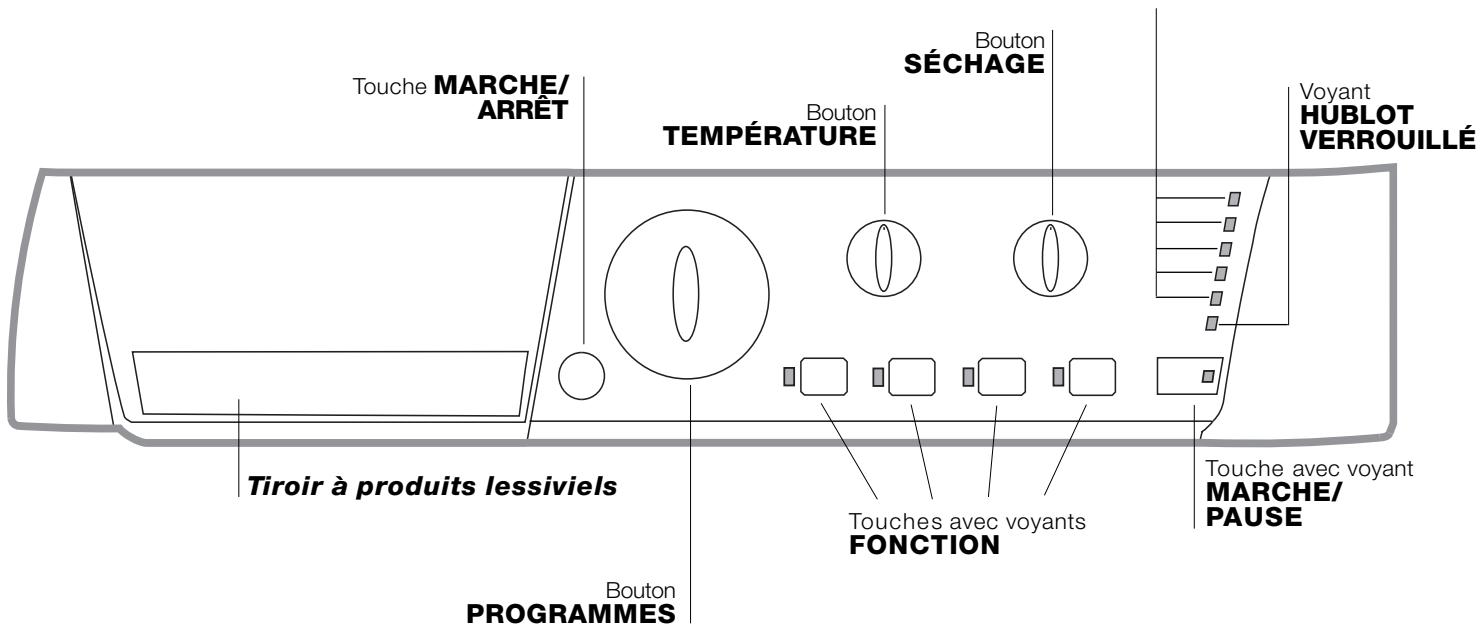

Voyant HUBLOT VERROUILLÉ: indique si la porte est verrouillée (voir page ci-contre). Touche avec voyant MARCHE/PAUSE: pour démarrer les programmes ou les interrompre momentanément. N.B.: pour effectuer une pause du lavage en cours, appuyer sur cette touche, le voyant correspondant se mettra à clignoter en orange tandis que celui de la phase en cours restera allumé fixe. Si le voyant est éteint, on peut ouvrir HUBLOT VERROUILLÉ la porte. Pour faire redémarrer le lavage exactement de l’endroit où il a été interrompu, appuyer une nouvelle fois sur la touche.

Les voyants fournissent des informations importantes. Voilà ce qu’ils signalent: Départ différé Si la fonction “Départ différé” a été activée (voir “Personnalisations”), le voyant correspondant au temps sélectionné se mettra à clignoter, après avoir lancé le programme :

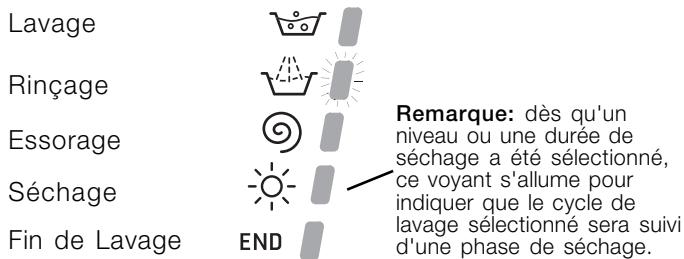

Voyants phase en cours

Une fois que le cycle de lavage sélectionné a démarré, les voyants s’allument progressivement pour indiquer son stade d’avancement: Lavage Rinçage Essorage Au fur et à mesure que le temps passe, le temps restant est affiché avec clignotement du voyant correspondant.

Quand le temps sélectionné touche à sa fin, le voyant clignotant s’éteint et le programme sélectionné démarre.

Touches fonction et voyants correspondants

La sélection d’une fonction entraîne l’allumage du voyant correspondant. Si la fonction sélectionnée est incompatible avec le programme sélectionné, le voyant correspondant se met à clignoter et la fonction n’est pas activée. En cas de sélection d’une fonction incompatible avec une autre précédemment sélectionnée, la seule à être activée sera celle choisie en dernier. Voyant hublot verrouillé: Le voyant allumé indique que le hublot est verrouillé pour empêcher toute ouverture accidentelle. Pour éviter d’endommager l’appareil, attendre que le voyant cesse de clignoter avant d’ouvrir la porte. N.B: si la fonction DÉPART DIFFÉRÉ est activée, le hublot ne s’ouvre pas. Pour l’ouvrir il faut appuyer sur la touche MARCHE/PAUSE qui met l’appareil en pause.

 Un clignotement rapide du voyant MARCHE/PAUSE

(orange) simultané à celui des fonctions signale une anomalie (voir “Anomalies et remèdes”).

Démarrage d’un programme

1. Allumer le lavante-séchante en appuyant sur la touche MARCHE/ARRÊT. Tous les voyants s’allument pendant quelques secondes puis s’éteignent, seul le voyant MARCHE/PAUSE flashe. 2. Charger le linge et fermer le hublot. 3. Sélectionner à l’aide du bouton PROGRAMMES le programme désiré. 4. Sélectionner la température de lavage (voir “Personnalisations”). 5. Sélectionner le séchage si nécessaire (voir “Personnalisations”). 6. Verser les produits lessiviels et les additifs (voir “Produits lessiviels et linge”). 7. Sélectionner les fonctions désirées. 8. Appuyer sur la touche MARCHE/PAUSE pour démarrer le programme, le voyant correspondant vert restera allumé en fixe. Pour annuler le cycle sélectionné, appuyer sur la touche MARCHE/PAUSE pour placer l’appareil en pause et choisir un nouveau cycle. s’allume. Le voyant HUBLOT VERROUILLÉ s’éteint pour signaler que le 9. A la fin du programme, le voyant hublot peut être ouvert. Sortir le linge et laisser le hublot entrouvert pour faire sécher le tambour. Eteindre le lavante-séchante en appuyant sur la touche MARCHE/ARRÊT. 17

5 pas pour la laine, la soie et le linge à laver à la main).

1) Programme de contrôle selon la norme EN 50229: sélectionner le programme 6 et une température de 60°C. 2) Programme coton long: sélectionner le programme 1 et une température de 40°C. 3) Programme coton court: sélectionner le programme 2 et une température de 40°C.

Programmes spéciaux

Anti-bactérien (programme 6). Un programme hautes températures qui prévoit l’utilisation de produits javelisés à des températures supérieures à 60°C. Pour blanchir, verser le produit javelisé, les lessives et les additifs dans les compartiments correspondants (voir paragraphe “Tiroir à produits lessiviels”). Bonne nuit (programme 7). C’est un cycle silencieux qui permet de faire fonctionner le lavante-séchante la nuit quand le tarif d’électricité est plus bas. Ce programme est spécialement conçu pour les synthétiques et le coton. A la fin du cycle l’appareil s’arrête, cuve pleine. Pour procéder à l’essorage et à la vidange, appuyer sur la touche MARCHE/ PAUSE, à défaut, l’appareil procédera automatiquement au bout de 8 heures à l’essorage et à la vidange de l’eau. Bébé (programme 8). Programme spécial, idéal pour le lavage des vêtements d’enfants souvent très sales, il élimine toute trace de lessive du linge pour protéger leur peau délicate et éviter tout risque d’allergie. Spécialement conçu pour diminuer la charge bactérienne, ce cycle utilise une plus grande quantité d’eau et optimise l’effet des additifs désinfectants spécifiques ajoutés à la lessive. En fin de lavage, l’appareil fait tourner le tambour lentement pour éviter de froisser le linge. Pour compléter le cycle appuyer sur la touche MARCHE/PAUSE. Mix 30’ (programme 4) spécialement conçu pour laver du linge peu sale en un rien de temps: il ne dure que 30 minutes et permet ainsi de faire des économies d’énergie et de temps. La sélection de ce programme (4 à 30°C) permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge. Mix 15’ (programme 5) spécialement conçu pour laver du linge peu sale en un rien de temps: il ne dure que 15 minutes et permet ainsi de faire des économies d’énergie et de temps. La sélection de ce programme (5 à 30°C) permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 1,5 kg de charge. 18

Sélection de la température

FR Tourner le bouton TEMPÉRATURE pour sélectionner la température de lavage (voir Tableau des programmes).

La température peut être abaissée jusqu’au lavage à froid ( ). La machine interdira automatiquement toute sélection d’une température supérieure à la température maximale prévue pour chaque programme.

Sélectionner le séchage

Tableau temps de Séchage

(Valeurs indicatives)

Procéder de même pour le linge restant. . N.B: en fin de séchage, une phase de refroidissement a lieu même si le bouton SÉCHAGE est positionné sur Séchage seulement Tourner le bouton PROGRAMMES jusqu'à la position de séchage (11-12-13) adaptée au type de textile puis sélectionner la durée du cycle de séchage souhaitée à l'aide du bouton SÉCHAGE.

1. appuyer sur la touche correspondant à la fonction désirée; 2. l’allumage du voyant correspondant signale que la fonction est activée. Remarque: Le clignotement rapide du voyant signale que la fonction correspondante n’est pas disponible pour le programme sélectionné. Départ différé Pour différer la mise en marche de la machine jusqu’à 9 heures. Appuyer plusieurs fois de suite sur la touche jusqu’à ce que le voyant correspondant au retard souhaité s’allume. A la cinquième pression sur la touche, la fonction se désactive. N.B: Après avoir appuyé sur la touche MARCHE/PAUSE, le retard programmé ne peut être modifié que pour le diminuer.  Il est activé avec tous les programmes. Rinçage plus La sélection de cette fonction permet d’augmenter l’efficacité du rinçage et d’éliminer toute trace de lessive. Elle est très utile en cas de peaux particulièrement sensibles.  Cette option n’est pas activable avec les programmes 4, 5, 11, 12, 13, B, C. Intensif Grâce à l'utilisation d'une plus grande quantité d'eau au cours de la phase initiale du cycle et à l'emploi de davantage de temps, cette fonction permet d'obtenir un lavage très performant.  Cette option n’est pas activable avec les programmes 4, 5, 6, 9, 10, 11, 12, 13, A, B, C. 1200-600 La sélection de cette fonction permet de réduire la vitesse d'essorage.  Cette option n’est pas activable avec les programmes 9, C, 11, 12, 13.

Rideaux: pliez-les bien et glissez-les dans une taie d'oreiller ou dans un sac genre filet. Sélectionner le programme 9.

Laine: Hotpoint/Ariston est le seul lavante-séchante à avoir obtenu le prestigieux label Woolmark Platinum Care (M.0508) délivré par The Woolmark Company qui garantit le lavage à la machine de tous les vêtements en laine, y compris ceux qui portent . Grâce l’étiquette “lavage à la main uniquement” au programme 10 on peut donc laver à la machine, en toute tranquillité, tous les vêtements en laine (max. 1,5 kg) avec des performances de lavage optimales.

 Ne pas utiliser de lessives pour lavage à la main, elles moussent trop.

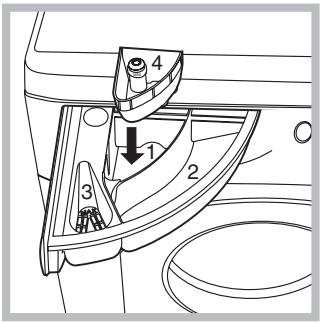

Sortir le tiroir à produits lessiviels et verser la 4 lessive ou l’additif comme suit. MAX

• Trier correctement le linge d’après: le type de textile / le symbole sur l’étiquette. les couleurs: séparer le linge coloré du blanc. • Vider les poches et contrôler les boutons. • Ne pas dépasser les valeurs indiquées correspondant au poids de linge sec : Textiles résistants: 7 kg max. Textiles synthétiques: 3 kg max. Textiles délicats: 2 kg max. Elle n'est active qu'avec le programme 9 (Soie/ Rideaux) et elle sert à éviter la formation de plis. Pour compléter le cycle de lavage, appuyer sur la touche MARCHE/PAUSE.

Précautions et conseils

 Ce lavante-séchante a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

• Cet appareil est conçu pour un usage domestique. • Ce lavante-séchante ne doit être utilisé que par des adultes en suivant les instructions reportées dans ce mode d’emploi. • Ne jamais toucher l’appareil si l’on est pieds nus et si les mains sont mouillées ou humides.

composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la ''poubelle barrée'' est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

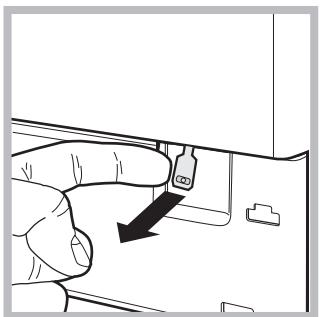

Ouverture manuelle de la porte hublot

A défaut de pouvoir ouvrir la porte hublot à cause d’une panne de courant pour étendre le linge, procéder comme suit :

• Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant.

• Ne pas ouvrir le tiroir à produits lessiviels si la machine est branchée. • Ne pas toucher à l’eau de vidange, elle peut atteindre des températures très élevées. • Ne pas forcer pour ouvrir le hublot: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s’endommager. • En cas de panne, éviter à tout prix d’accéder aux mécanismes internes pour tenter une réparation. • Veiller à ce que les enfants ne s’approchent pas de l’appareil pendant son fonctionnement. • Pendant le lavage, le hublot a tendance à se réchauffer. • Deux ou trois personnes sont nécessaires pour déplacer l’appareil avec toutes les précautions nécessaires. Ne jamais le déplacer tout seul car il est très lourd.

1. débrancher la fiche de la prise de courant.

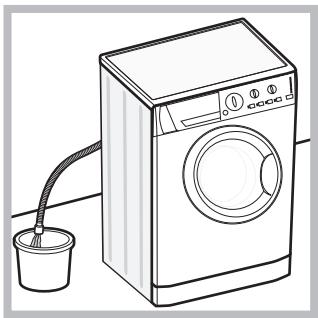

2. s’assurer que le niveau de l’eau à l’intérieur de l’appareil se trouve bien au-dessous de l’ouverture du hublot, si ce n’est pas le cas vider l’eau en excès à travers le tuyau de vidange dans un seau comme illustré voir figure. 3. démonter le panneau situé à l’avant du lavanteséchante à l’aide d’un tournevis (voir figure).

• Avant d’introduire le linge, s’assurer que le tambour est bien vide.

• Pendant le séchage, le hublot a tendance à chauffer. • Ne mettez pas à sécher du linge lavé avec des solvants inflammables (trichloréthylène par ex.). • Ne mettez pas à sécher du caoutchouc-mousse ou des élastomères du même genre. • Vérifiez qu'au cours du séchage, le robinet de l'eau soit bien ouvert.

• Mise au rebut du matériel d’emballage: se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés. • La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques, exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les

4. se servir de la languette indiquée, tirer vers soi jusqu’à ce que le tirant en plastique se dégage de son cran d’arrêt; tirer ensuite vers le bas et ouvrir la porte en même temps.

5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil. 21

Cela réduit l’usure de l’installation hydraulique du lavante-séchante et évite tout danger de fuites. • Débrancher la fiche de la prise de courant lors de tout nettoyage du lavante-séchante et pendant tous les travaux d’entretien.

Nettoyage du lavante-séchante

Pour nettoyer l’extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d’eau tiède et de savon. N’utiliser ni solvants ni abrasifs.

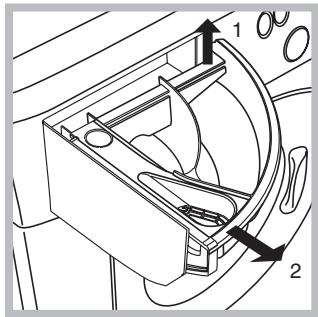

Nettoyage du tiroir à produits lessiviels.

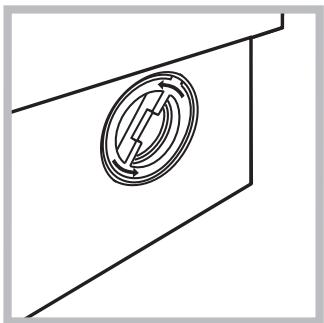

Nettoyage de la pompe

Le lavante-séchante est équipé d’une pompe autonettoyante qui n’exige aucune opération d’entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

 S’assurer que le cycle de lavage est bien terminé et débrancher la fiche.

Pour accéder à cette préchambre: 1. démonter le panneau situé à l’avant du lavante-séchante à l’aide d’un tournevis (voir figure);

2. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d’une montre (voir figure): il est normal qu’un peu d’eau s’écoule;

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs.

3. nettoyer soigneusement l’intérieur;

4. revisser le couvercle; 5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

Contrôle du tuyau d’arrivée de l’eau

Contrôler le tuyau d’alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements et de fissures: car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

 N’utiliser que des tuyaux neufs.

“Assistance”), contrôler s’il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante.

Le cycle de lavage ne démarre pas.

• Le robinet de l’eau n’est pas ouvert. Un départ différé a été sélectionné (voir “Personnalisations”).

Il n’y a pas d’arrivée d’eau (le voyant de la première phase de lavage clignote rapidement).

Le robinet de l’eau n’est pas ouvert.

Il y a une coupure d’eau. La pression n’est pas suffisante. La touche MARCHE/PAUSE n’a pas été enfoncée.

Le lavante-séchante prend l’eau et vidange continuellement.

• Le tuyau de vidange n’est pas installé à une distance du sol comprise entre 65 et 100 cm (voir “Installation”).

• L’extrémité du tuyau de vidange est plongée dans l’eau (voir “Installation”). • L’évacuation murale n’a pas d’évent. Si après ces vérifications, le problème persiste, fermer le robinet de l’eau, éteindre la machine et appeler le service Assistance. Si l’appartement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonnage qui font que le lavante-séchante prend et évacue l’eau continuellement. Pour supprimer cet inconvénient, on trouve dans le commerce des soupapes spéciales anti-siphonnage.

Le lavante-séchante ne vidange pas et n’essore pas.

• Le programme ne prévoit pas de vidange: pour certains programmes, il faut la faire partir manuellement.

• La fonction “Anti-froissement” est activée: pour compléter le programme, appuyer sur la touche MARCHE/PAUSE (“Personnalisations”). • Le tuyau de vidange est plié (voir “Installation ”). • La conduite d’évacuation est bouchée.

Le lavante-séchante vibre beaucoup pendant l’essorage.

• Le tambour n’a pas été débloqué comme il faut lors de l’installation du lavante-séchante (voir “Installation”).

• Le lavante-séchante n’est pas posé à plat (voir “Installation”). • Le lavante-séchante est coincé entre des meubles et le mur (voir “Installation”).

Le lavante-séchante a des fuites. • Le tuyau d’arrivée de l’eau n’est pas bien vissé (voir “Installation”).

• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir “Entretien et soin”). • Le tuyau de vidange n’est pas bien fixé (voir “Installation”). Le voyant MARCHE/PAUSE (orange) ainsi que les voyants des fonctions clignotent rapidement.

• Eteindre l’appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer.

Si l’anomalie persiste, appeler le service d’assistance.

Il y a un excès de mousse.

• Le produit de lavage utilisé n’est pas une lessive spéciale machine (il faut qu’il y ait l’inscription “pour lavante-séchante”, “main et machine”, ou autre semblable).

• La quantité utilisée est excessive.

Le lavante-séchante ne sèche pas.

Le hublot n'est pas bien fermé. Un départ différé a été sélectionné. . le bouton SÉCHAGE est sur la position

• Autrement, contacter le Centre d’Assistance technique agréé au numéro de téléphone indiqué sur le certificat de garantie.

 Ne jamais s’adresser à des techniciens non agréés.

• le modèle de l’appareil (Mod.); • son numéro de série (S/N). Ces informations se trouvent sur la plaque signalétique apposée à l’arrière du lavante-séchante et à l’avant quand on ouvre la porte hublot.
