Produkttyp	Rauchmelder
Marke	Bosch
Modell	CRS-WLFD-TA869
Abmessungen (Durchmesser x Höhe)	ca. 100 mm x 40 mm
Gewicht	ca. 150 g
Stromversorgung	1 9V-Batterie (enthalten)
Batterielebensdauer	ca. 1 Jahr
Sensortyp	Fotoelektrischer Sensor
Alarmlautstärke	85 dB in 3 Metern
Hauptfunktionen	Raucherkennung, Testtaste, Batteriestandsanzeige, akustischer Alarm
Wartung und Reinigung	Monatlich mit einem Staubsauger oder einem weichen Tuch entstauben
Sicherheit	Entspricht der europäischen Norm EN 14604
Ersatzteile und Reparierbarkeit	Batterie austauschbar; Melder nicht zerlegbar, Reparatur nicht vorgesehen
Garantie	2 Jahre
Allgemeine Informationen	Nur für den Innenbereich; nicht lackieren

Häufig gestellte Fragen - CRS-WLFD-TA869 BOSCH

Wie installiere ich den Bosch CRS-WLFD-TA869 Rauchmelder?

Befestigen Sie die Basis mit den mitgelieferten Schrauben an der Decke, legen Sie die 9V-Batterie ein und rasten Sie den Melder durch Drehen im Uhrzeigersinn ein. Stellen Sie sicher, dass die Testtaste funktioniert.

Was tun, wenn der Melder unregelmäßig piept?

Dies deutet in der Regel auf eine schwache Batterie hin. Ersetzen Sie die 9V-Batterie durch eine neue. Wenn das Problem weiterhin besteht, reinigen Sie den Melder.

Wie teste ich den Rauchmelder?

Drücken Sie die Testtaste lange, bis der Alarm ertönt. Lassen Sie dann los. Wenn der Alarm nicht ertönt, ersetzen Sie die Batterie oder den Melder.

Wo installiere ich den Rauchmelder im Haus?

Idealerweise an der Decke, in der Mitte jedes Raumes (außer Küche und Badezimmer). Vermeiden Sie Bereiche mit Zugluft oder Feuchtigkeit.

Wie reinige ich den Rauchmelder?

Verwenden Sie einen Staubsauger mit einer weichen Bürste oder ein trockenes Tuch, um Staub aus den Schlitzen zu entfernen. Kein Wasser oder chemische Reinigungsmittel verwenden.

Kann der Rauchmelder gestrichen werden?

Nein, lackieren Sie den Melder niemals. Farbe kann die Sensoren verstopfen und die ordnungsgemäße Funktion beeinträchtigen.

Wie lange ist die Lebensdauer des Rauchmelders?

Die Lebensdauer beträgt ca. 10 Jahre. Nach diesem Zeitraum muss das Gerät ausgetauscht werden. Die Batterie sollte jährlich oder sobald der Signalton für schwache Batterie ertönt, gewechselt werden.

Was tun bei Fehlalarm?

Überprüfen Sie auf Dampf, Staub oder Insekten. Öffnen Sie ein Fenster zum Lüften. Wenn das Problem weiterhin besteht, reinigen Sie den Melder oder versetzen Sie ihn.

Ist der Rauchmelder mit Smart-Home-Systemen kompatibel?

Dieses Modell ist ein eigenständiger Melder ohne Konnektivität. Für eine Smart-Home-Integration wählen Sie ein vernetztes Bosch-Modell.

Wie erkenne ich, ob der Melder ordnungsgemäß funktioniert?

Führen Sie monatlich einen Test mit der Testtaste durch. Ersetzen Sie die Batterie, wenn der Alarm schwach ist. Ersetzen Sie den Melder alle 10 Jahre.

BEDIENUNGSANLEITUNG CRS-WLFD-TA869 BOSCH

Bitte lesen Sie vor Inbetriebnahme des Wasserwächters diese Montage- und Betriebsanleitung vollständig durch.

Inhaltsverzeichnis

Produktmerkmale 4

Funktionsweise 5

Technische Daten 6

Montageorte 7

Ungeeignete Montageorte 8

Montage und Inbetriebnahme 9

Betriebs- und Warnsignale 11

Sicherheitshinweise 12

Wartung und Pflege 13

Produktmerkmale

• Batteriebetriebener Wasserwächter zur schnellen Erkennung von Wasserleckagen.
• T estknopf zur manuellen Funktionsprüfung und automatischer Funktions-Selbsttest.
• Optische und akustische Alarmmeldung durch lauten Warnton.
• Batterie-leer-Meldung, mittels Leuchtdiode und kurzem Signalton.
• Einfache Aufstellung ohne Kabelverlegung.
• Batteriefachkontrolle; ist im Wasserwächter keine Batterie eingelegt, lässt er sich nicht im Sockel arretieren.

Funktionsweise

Der Wasserwächter erkennt und meldet frühzeitig Wasserleckagen. Er detektiert Wasser über die Widerstandsmessung zwischen zwei Elektroden. Tritt Wasser zwischen die Elektroden, verändert sich der elektrische Widerstand. Diese Veränderung wird elektronisch ausgewertet und löst entsprechende Warnsignale aus.

Im Alarmfall!

• Stellen Sie den Wasserzulauf über den Hauptwasserhahn ab.
• Suchen Sie die Leckagestelle.

Technische Daten

Spannungsversorgung 9 V Blockbatterie

Stromaufnahme in Ruhe < 0,016 mA

Stromaufnahme im Alarmzustand < 20 mA

Betriebsumgebungstemperatur +5...+55 °C

Lagertemperatur +5...+55 °C

Umgebungsfeuchte 0...80% relative Feuchte, nicht kondensierend

empfohlener Batterietyp Blockbatterie IEC 6F22, 9 V

Batterieausfallsignal akustisch, 1 Signal/Minute, ca. 30 Tage

Einzelanzeige LED, rot

akustischer Alarm > 85 dB(A) (1 m)

Batterielebensdauer (ohne Alarm) ca. 2 Jahre (bei Typ > 300 mAh)

Schutzart IP 20

Abmessungen Höhe: 63 mm, Durchmesser: 80 mm

Gewicht ca. 150 g

Montageorte

• Der Wasserwächter muss auf dem Boden an der tiefsten Stelle auf einer Etage oder eines Zimmers aufgestellt werden (z.B. Bäder, Küchen, Keller etc.).
• Es empfiehlt sich auf jeden Fall die Aufstellung in der Nähe von Wasch- und Spülmaschinen und im Keller, dort wo die Hauptwasserleitung ins Haus eintritt.
• W asserwächter können auch dort aufgestellt werden, wo sich Abflüsse unter Kanalniveau befinden, oder dort, wo bei starken Regenfällen Wasseransammlungen stattfinden und Wassereintritte ins Haus möglich sind.

Ungeeignete Montageorte

• Wände und Decken.
• Räume mit extrem hoher Luftfeuchtigkeit mit Kondensatbildung.
• Räume, in denen die Umgebungsbedingungen nicht den technischen Daten entsprechen.

Täuschungsalarme

Trotz Täuschungsalarmlogik können Wasserwächter unter ungünstigen Bedingungen Alarme auslösen. Dicke Staubschichten (> 1 mm) auf dem Boden und hohe Luftfeuchtigkeit (nasser feuchter Staub) können der Grund dafür sein. Sollte der Wasserwächter wiederholte Täuschungsalarme auslösen, plazieren Sie ihn bitte an einem alternativen Ort oder reinigen Sie die Bodenfläche unter dem Gerät.

Je nach Montageort unterliegt der Wasserwächter einer altersbedingten Verschmutzung der beiden Fühler am Melderboden, was zu Täuschungsalarmen führen kann. In diesem Fall ist der Wasserwächter mit einem Tuch zu reinigen.

Montage und Inbetriebnahme

Bitte installieren Sie den Wasserwächter nach folgenden Schritten:

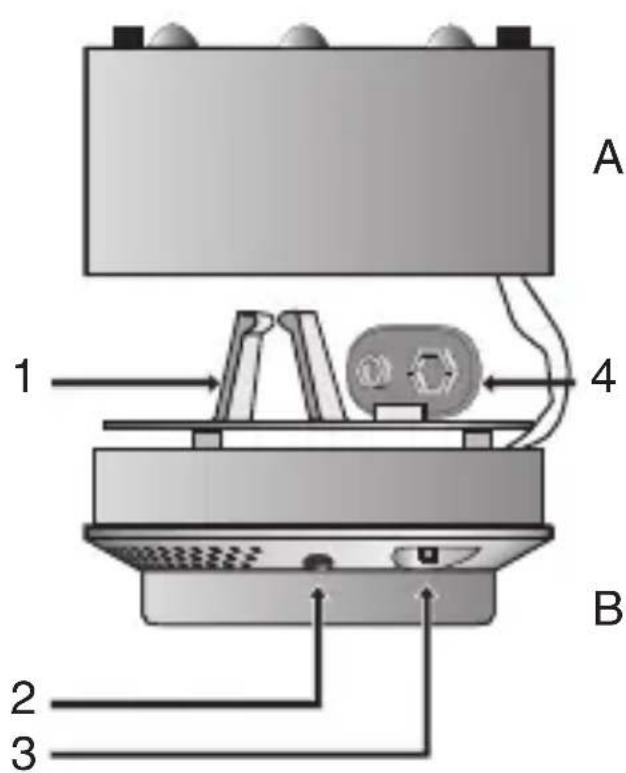

• Den Wasserwächter (Abb. 1, B, Seite 10) durch Drehen nach links aus dem Sockel (A) nehmen.
• 9-V-Blockbatterie mit dem Batterieanschluss (4) verbinden und in den Batteriehalter (1) stecken.
• Den Wasserwächter ohne Gewaltanwendung in den Sockel führen und nach rechts drehen, bis er einrastet. Achten Sie darauf, dass die beiden Sensor-kabel nicht eingeklemmt werden.

Achtung: Sollte die Batterie nicht eingesetzt sein, lässt sich der Wasserwächter nicht arretieren.

• Abschließend die Funktion des Wasserwächters mit dem Testknopf (3) prüfen. Ertönt der Warnton, arbeitet der Wasserwächter korrekt. Ertönt kein Warnton, überprüfen Sie den Batterieanschluss bzw. tauschen diese gegen eine neue aus.
• Stellen Sie den Wasserwächter nun an geeigneter Stelle auf (Metallkontakte nach unten).

Abb. 1 Inbetriebnahme

Abb. 2 Aufstellung

Betriebs- und Warnsignale

Die Elektronik des Wasserwächters misst zyklisch alle 8 Sekunden.

Nach einem Wasseralarm setzt sich das Gerät automatisch wieder zurück, wenn kein Wasser mehr zwischen den Kontakten steht.

Signal Bedeutung
lauter Intervall-Warnton, rote lokaler Wasseralarm Leuchtdiode blinkt
kurzer Signalton im Minutentakt, Batteriewechselanzeige, Batterie muss gleichzeitig kurzes Blinken der ausgetauscht werden Leuchtdiode (bis etwa 30 Tage)
kurzes Blinken der roten Leuchtdiode automatischer Selbsttest, normaler im Abstand von etwa 40 s Betriebszustand

Sicherheitshinweise

• Die Metallkontakte am Boden des Wasserwächters dürfen nicht mit Farbe überstrichen werden.
• Der laute Warnton kann das Gehör schädigen. Wir empfehlen Ihnen, bei der Durchführung des manuellen Tests einen Mindestabstand von 40 cm zwischen Wasserwächter und Ohr einzuhalten sowie den Test nicht länger als 10 Sekunden ablaufen zu lassen.
• Bei Gehörlosen ist ein Warnlicht oder ein Rüttelkissen zu installieren. Diese können von einem Wasserwächter mit Relais- oder Funkmodul angesteuert werden.
• W asserwächter verhindern keinen Rohrbruch und schalten nicht die Leitungen ab. Bei Alarm ist der Schadensort aufzusuchen und geeignete Maßnahmen sind zu treffen (siehe „Im Alarmfall“).
• Der Wasserwächter arbeitet nur mit einer funktionstüchtigen, korrekt eingelegten Batterie.
  Wiederaufladbare Batterien (Akkus) oder Netzgeräte dürfen nicht verwendet werden, sie können Funktionsstörungen oder vorzeitigen Ausfall des Geräts hervorrufen.
• Der Wasserwächter überwacht einen bestimmten Bereich im Umfeld seines Standortes und nicht unbedingt andere Zimmer oder andere Stockwerke (siehe auch: „Auswahl des Montageortes“). Installieren Sie daher ausreichend viele Wasserwächter, um optimalen Schutz zu gewährleisten.

- Der Wasserwächter sollte im gesamten Wohnbereich zu hören sein. Installieren Sie gegebenenfalls zusätzliche Signalquellen, z.B. eine Hupe. Menschen unter Alkohol- oder Drogeneinfluss werden von dem Signalton möglicherweise nicht alarmiert.

Wartung und Pflege

Um die Funktionssicherheit des Wasserwächters zu erhalten, beachten Sie bitte folgende Punkte:

Monatlich

• Drücken Sie den Testknopf;
  — ertönt der Warnton, arbeitet der Wasserwächter korrekt
  — ertönt der Warnton nicht, prüfen Sie bitte die Batterie; bleibt der Test weiterhin negativ, muss der Wasserwächter ausgetauscht werden.

Halbjährlich

• Wischen Sie das Gerät mit einem feuchten Tuch ab, besonders die Kontakte am Boden des Wasserwächters.
• Reinigen Sie den Untergrund unter dem Wasserwächter.
