Produkttyp	Dunstabzugshaube (Abluft- oder Umluftbetrieb)
Marke	INDESIT
Modell	IG60.1
Höhe	13,9 cm
Breite	52,4 cm
Tiefe	28,9 cm
Bruttogewicht	5,1 kg
Stromversorgung	230 V / 50 Hz (Typenschild beachten)
Gesamtleistungsaufnahme	180 W
Motorleistung	100 W
Beleuchtung	2 x max. 40 W, E14-Lampen
Luftauslassdurchmesser	12 cm
Anzahl der Geschwindigkeitsstufen	3 (min, mittel, max)
Bedienelemente	Mechanische Schalter
Fettfilter	Metall, waschbar (monatlich)
Aktivkohlefilter	Aktiv, Austausch alle max. 4 Monate
Mindestsicherheitsabstand (elektrisch)	65 cm
Mindestsicherheitsabstand (Gas/Kombi)	75 cm
Normen	Niederspannungsrichtlinie 2006/95/EG, EMV-Richtlinie 2004/108/EG
Verwendung	Innenraum, einbaubar

Häufig gestellte Fragen - IG60.1 INDESIT

Wie installiere ich die Dunstabzugshaube INDESIT IG60.1?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Beachten Sie die Mindestsicherheitsabstände: 65 cm über einem Elektroherd, 75 cm bei Gas- oder Kombiherd. Stellen Sie sicher, dass die Haube vor der Benutzung ordnungsgemäß befestigt und elektrisch angeschlossen ist.

Was ist der Unterschied zwischen Abluft- und Umluftbetrieb?

Im Abluftbetrieb wird die Luft über einen Kanal nach außen abgeführt. Im Umluftbetrieb wird die Luft durch einen Aktivkohlefilter gereinigt und in den Raum zurückgeführt. Die Haube wird im Abluftbetrieb geliefert; für den Umluftbetrieb muss ein Zubehörkit erworben werden.

Wie reinige ich die Fettfilter?

Die Metallfettfilter müssen einmal im Monat gereinigt werden. Sie können sie von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm waschen. Das Spülen in der Spülmaschine kann zu Verfärbungen führen, ohne die Wirksamkeit zu beeinträchtigen.

Wann und wie wird der Aktivkohlefilter ausgetauscht?

Der Aktivkohlefilter muss spätestens alle 4 Monate ausgetauscht werden, bei starker Nutzung öfter. Zum Austausch drehen Sie den mittleren Griff im Uhrzeigersinn zum Einsetzen, gegen den Uhrzeigersinn zum Entfernen. Er kann nicht gereinigt oder regeneriert werden.

Was tun, wenn die Haube nicht funktioniert?

Überprüfen Sie zuerst die Stromversorgung und ob eine Geschwindigkeitsstufe ausgewählt ist. Bei einer Unterbrechung warten Sie 5 Sekunden und schließen Sie sie wieder an. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie tausche ich die Lampen der Haube aus?

Trennen Sie das Gerät vom Stromnetz. Stellen Sie sicher, dass die Lampen kalt sind. Entfernen Sie den Fettfilterrost, um an das Lampenfach zu gelangen. Ersetzen Sie die defekte Lampe durch eine ovale Glühlampe mit max. 40 W, Typ E14.

Warum macht die Haube Geräusche?

Übermäßige Geräusche können durch einen zu kleinen Abluftkanaldurchmesser, zu viele Bögen oder eine Verstopfung verursacht werden. Stellen Sie sicher, dass der Kanal glatt ist, einen Durchmesser von 12 cm hat und möglichst wenige Bögen aufweist.

Welche regelmäßige Wartung ist erforderlich?

Reinigen Sie die Innen- und Außenseite der Haube mindestens einmal im Monat mit einem feuchten Tuch und einem milden Reinigungsmittel. Verwenden Sie keinen Alkohol oder Scheuermittel. Die Fettfilter sollten monatlich gewaschen und die Kohlefilter alle 4 Monate ausgetauscht werden.

Kann ich die Haube ohne Fettfilter verwenden?

Nein, die Haube darf nie ohne den Filterrahmen oder ohne Fettfilter verwendet werden. Dies erhöht die Brandgefahr und beschädigt den Motor.

Wie entsorge ich die Haube am Ende ihrer Lebensdauer?

Entsorgen Sie die Haube nicht über den Hausmüll. Bringen Sie sie zu einer Sammelstelle für das Recycling von Elektro- und Elektronikaltgeräten (WEEE). Beachten Sie die örtlichen Vorschriften.

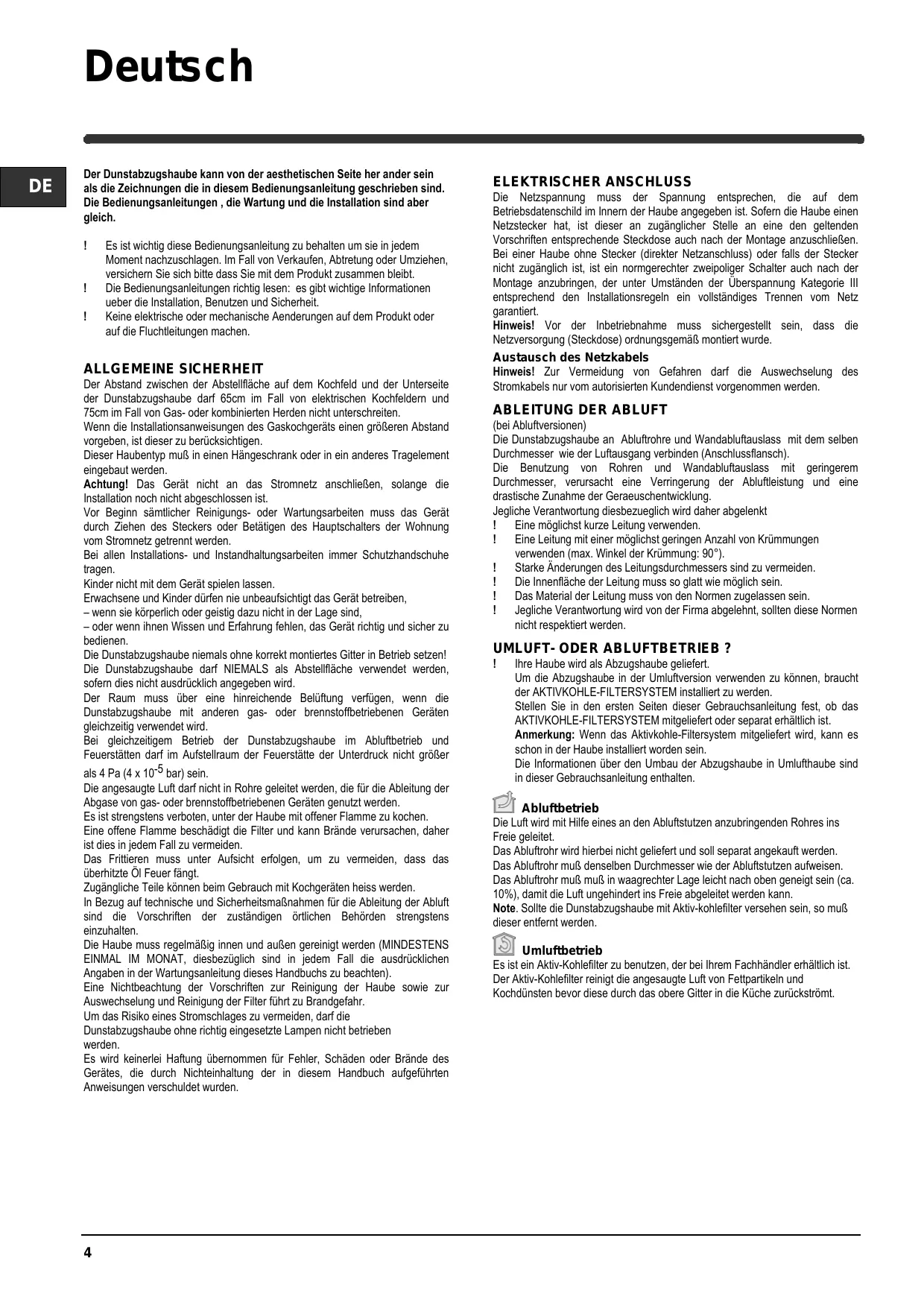

BEDIENUNGSANLEITUNG IG60.1 INDESIT

Der Dunstabzugshaube kann von der aesthetischen Seite her ander sein als die Zeichnungen die in thisem Bedienungsanleitung geschrieben sind. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

! Es ist wichtige diese Bedienungsanleitung zu behalten um sie in jedem Moment nachzuschlagen. Im Fall von Verkaufen, Abtretung oder Umziehen, versichert Sie sichitte dass Sie mit dem Produkt zusammen bleibt.
! Die Bedienungsanleitungen richtig lessen: es gibt wichtige Informationen ueber die Installation, Benutzten und Sicherheit.
Keine elektrische oder mechanische Anderungen auf dem Produkt oder auf die Fluchtleitungen machen.

ALLGEMEINE SICHERHEIT

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaubearf 65cm im Fall von elektrischen Kochfeldern und 75cm im Fall von Gas- oder kombinierten Herden nicht entsprechieren.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Dieser Haubentyp muß in einen Hängeschrank oder in ein anderes Tragelement eingebaut werden.

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn samtlicher Reinigungsr oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigten des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe trag.

Kinder nicht mit dem Gerät spielten halten.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

• wenn sie körperlich oder geistig dazu nicht in der Lage sind,

• oder wenn ihren Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedieren.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen! Die Dunstabzugshaube darf NIEMALS als Abstellfliche verwendet werden, sofern dies nicht ausdrucklich angegeben wird.

Der Raum muss über eine hinreichende Belüfung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) sein.

Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daß ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

Zugängliche Teile konnen beim Gebrauch mit Kochgeräten heiss werden.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßigen inn und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausrücklichen Angaben in der Wartungsanleitung deses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.

Um das Risiko eines Stromschlages zu vermeiden, damit die

Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betriebenen werden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in thisem Handbuch aufgeführten Anweisungen verschuldet wurden.

ELEKTRISCHER ANSCHLUSS

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Austausch des Netzkabels

Hinweis! Zur Vermeidung von Gefahren darf die Auswechselung des Stromkabels nur vom autorisierten Kundendienst vorgenommen werden.

ABLEITUNG DER ABLUFT

Die Dunstabzugshaube an Abluftrohre und Wandabluftauslass mit dem Selben Durchmesser wie der Luftausgang verbinden (Anschlussflansch).

Die Benutzung von Rohren und Wandabluftauslass mit geringerem Durchmesser, verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Gerauschentwicklung.

Jegliche Verantwortung diesbezueglich wird davon abgelenkt

Eine möglichst kurze Leitung verwenden.
! Eine Leitung mit einer möglich steringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).
! Starke Änderungen des Leitungsdurchmessers sind zu vermeiden.
Die Innenfläche der Leitung muss so glatt wie möglich sein.
Das Material der Leitung muss von den Normen zugelassen sein.
! Jegliche Verantwortung wird von der Firma abgeleht, sollen den diese Normen nicht respektiert werden.

UMLUFT- ODER ABLUFTBETRIEB?

I. Ihre Haube wird als Abzugshaube geliefert.

Um die Abzugshaube in der Umluftversion verwenden zu konnen, braucht der AKTIVKOHL-FILTERSYSTEM installiert zu werden.

Stellen Sie in den ersten Seiten dieser Gebrauchsanleitung fest, ob das AKTIVKOHLE-FILTERSYSTEM mitgeliefert oder separat erhältlich ist.

Anmerkung: Wenn das Aktivkohle-Filtersystem mitgeliefert wird, kann es schon in der Haube installiert worden sein.

Die Informationen über den Umbau der Abzugshaube in Umlufthaube sind in dieser Gebrauchsanleitung enthalten.

Abluftbetrieb

Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden Rohres ins Freie geleitet.

Das Abluftrohr wird hierbei nicht geliefert und soll separat angekauft werden.

Das Abluftrohr muß denselben Durchmesser wie der Abluftstutzen aufweisen.

Das Abluftrohr muß muß in waagrechter Lage leicht nach oben genegt sein (ca. 10% ), damit die Luft ungehindert ins Freie abgeleitet werden kann.

Note. Sollete die Dunstabzugshaube mit Aktiv-kohlefilter versehen sein, so muß dieserer entendet werden.

Umluftbetrieb

Es ist ein Aktiv-Kohlefilter zu benutzen, der bei ihrem Fachhändler erhältlich ist.

Der Aktiv-Kohlefilter reinigt die angesaugte Luft von Fettpartikeln und

Kochdünsten bevor diese durch das obere Gitter in die Küche zurückströmt.

BEDIENELEMENTE

a. Schalter ON/OFF Beleuchtung
b. Schalter OFF der Absaugfunktion
c.-d.-e. geringe (c.), mittlere (d.), hochste (e.) Saugstärke.

WARTUNG

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführten sind.

Wartung der Fettfilter

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfürben, was seine Filtertermiale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriffziehen.

Wartung des Aktivkohlefilters

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sattigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtrereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

Den Kohlefilter in Abdeckung des Schutzgitters des Motorlaufrads anbringen, anschließend den Griff P in der Mitte des Filters in Uhrzeigerrichtung drehen.

Zum Ausbau den Griff P in der Mitte des Filters entgegen dem Uhrzeigersinn drehen.

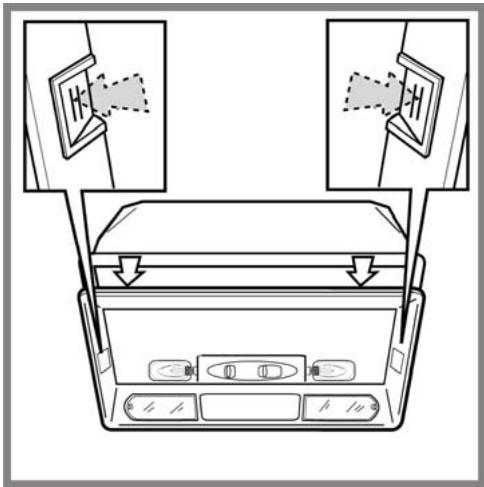

Ersetzen der Lampen

Das Gerät vom Stromnetznehmen.

Hinweis: Vor Berühren der Lampen sich vergewissem, dass sie abgekühlt sind.

Das Stützgitter des Fettfilters oder den Fettfilter selbst entfernen, um an die Lempchen zu gelangen. Das kaputte Lempchen entfernen und durch eine ovale Gluhlampe mit maximal 40W E14 ersetzten.

ENTSORGUNG

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsorteden Siedlungsmüll konnte ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgenden

Symbol —— einer durchgestriichen Abfalltonne abgebildet. Es weist daraufhin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie these Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmull oder an den Handler, bei dem Sie diesen Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.

BETRIEBSSTÖRUNGEN

Wenn etwas nicht zu Funktionieren scheint, folgende Kontrollen durchführten, bevor der Kundendienst gerufen wird:

• Wenn die Abzugshaube nicht Funktioniert: Prüfen, ob:
• ein Stromausfall vorliegt.
• eine Geschwindigkeit gewählt wurde.
• Wenn die Leistung der Abzugshaube mangelhalt ist: Prufen, ob:
• die gewährte Motorgeschwindigkeit für die freigesetzte Menge an Rauch und Dämpfen ausreicht.
• die Kuche ausreichend beluftet ist, um eine Luftansaugung zuzulassen.
• der Kohlefilter verbraucht ist (bei Umluftversion).
• Wenn sich die Haube im Laufe des normalen Betriebs selbst ausgeschaltet hat.
  Prufen, ob:
• ein Stromausfall vorliegt.
• die allpolige Trennvorrichtung ausgelost wurde.

Die Dunstabzugshaube oder die Bedienungselemente Funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sieitte den Kundendienst.

TECHNISCHE DATEN

Höhe 13,9 cm

Breite 52,4 cm

Tiefe 28,9 cm

Bruttogewicht 5,1 Kg

Stromentnahme insgesamt 180 W

Stromentnahme Motor 100 W

Stromentnahme Lampen 2x40 W (E14)

des Abluftrohrs 12 cm

Dieses Gerät wurde gemäß folgender Richtlinien entworfen:

Niederspannungsrichtlinie 2006/95/EC (12-12-2006)
"EMV"-Richtlinie 2004/108/EC (15-12-2004)

Teile, die nicht zum Lieferumfang des Produkts gehoren
