U7300 - TV-Empfänger GIGABYTE - Kostenlose Bedienungsanleitung

Produkttyp	Digitaler TV-Empfänger
Marke	Gigabyte
Modell	U7300
Abmessungen (L x B x H)	200 mm x 150 mm x 40 mm
Gewicht	0,5 kg
Stromversorgung	5 V DC / 1 A (Netzteil im Lieferumfang enthalten)
Hauptfunktionen	Empfang von DVB-T2 und DVB-S2, HDMI-Ausgang, USB-Anschluss für Aufnahme und Medienwiedergabe, Kindersicherung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel oder Lösungsmittel verwenden.
Sicherheit	Das Gerät nicht Feuchtigkeit, Wärmequellen oder Stößen aussetzen. Bei Gewitter vom Stromnetz trennen.
Ersatzteile und Reparierbarkeit	Fernbedienung, Netzteil, HDMI-Kabel. Reparatur durch Fachpersonal empfohlen.
Allgemeine Informationen	Marke Gigabyte, Modell U7300, digitaler HD-TV-Empfänger. Garantie 2 Jahre.

Häufig gestellte Fragen - U7300 GIGABYTE

Wie schließe ich den Gigabyte U7300 Empfänger an meinen Fernseher an?

Verbinden Sie den Empfänger über das mitgelieferte HDMI-Kabel mit Ihrem Fernseher. Schließen Sie das Netzteil an den Empfänger und eine Steckdose an. Schalten Sie den Empfänger ein und wählen Sie den entsprechenden HDMI-Eingang an Ihrem TV.

Wie führe ich einen Sendersuchlauf für DVB-T2 durch?

Gehen Sie im Menü zu Installation > Automatischer Suchlauf. Wählen Sie den Signaltyp (DVB-T2) und starten Sie den Suchlauf. Die gefundenen Sender werden automatisch gespeichert.

Kann ich eine Sendung auf einem USB-Stick aufnehmen?

Ja. Schließen Sie einen USB-Stick mit FAT32 oder NTFS an den USB-Anschluss an. Rufen Sie die Sendung über den elektronischen Programmführer (EPG) auf und drücken Sie die Taste Aufnahme auf der Fernbedienung.

Wie aktualisiere ich die Software des Empfängers?

Laden Sie die Aktualisierungsdatei von der offiziellen Gigabyte-Website auf einen USB-Stick herunter. Stecken Sie den Stick in den Empfänger, gehen Sie zu Einstellungen > Software-Update und folgen Sie den Anweisungen.

Der Empfänger schaltet sich nicht ein. Was tun?

Überprüfen Sie, ob das Netzteil richtig angeschlossen ist und die Steckdose funktioniert. Versuchen Sie gegebenenfalls ein anderes Netzkabel. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie stelle ich die HDMI-Ausgabeauflösung ein?

Drücken Sie die Taste Menü auf der Fernbedienung, gehen Sie zu Videoeinstellungen > HDMI-Auflösung und wählen Sie je nach den Fähigkeiten Ihres Fernsehers 720p, 1080i oder 1080p.

Ist es möglich, mit diesem Empfänger Satellitenkanäle zu sehen?

Ja, der Gigabyte U7300 unterstützt DVB-S2. Schließen Sie eine Satellitenschüssel an den Satelliteneingang an und führen Sie im Installationsmenü einen Sendersuchlauf im Satellitenmodus durch.

Wie verwende ich den elektronischen Programmführer (EPG)?

Drücken Sie die Taste EPG auf der Fernbedienung. Der Führer zeigt die kommenden Sendungen an. Verwenden Sie die Pfeiltasten zum Navigieren und wählen Sie eine Sendung aus, um Details anzuzeigen oder eine Aufnahme zu programmieren.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien der Fernbedienung und ersetzen Sie sie gegebenenfalls. Stellen Sie sicher, dass kein Hindernis den Infrarotsensor des Empfängers blockiert. Wenn das Problem weiterhin besteht, setzen Sie die Fernbedienung zurück, indem Sie die Batterien entfernen und 5 Sekunden lang eine beliebige Taste drücken.

Wie setze ich den Empfänger auf die Werkseinstellungen zurück?

Gehen Sie zu Einstellungen > Werkseinstellungen zurücksetzen. Bestätigen Sie den Vorgang. Achtung: Alle Sender und Einstellungen werden gelöscht.

BEDIENUNGSANLEITUNG U7300 GIGABYTE

Kapitel 1 Einleitung

Vielen Dank für Ihren Kauf. Es wird dringend empfohlen, dass Sie alle von diesem Gerät unterstützten Funktionen sorgfältig prüfen, bevor Sie dieses Programm benutzen. Diese Anleitung vermittelt Ihnen grundlegende Informationen darüber, wie Sie dieses Programm benutzen können.

VIVO™ ist eine multifunktionale, grafische und einfach zu benutzende Software, die Ihnen ein umfassendes Multimedia-Unterhaltungserlebnis bietet. Bitte beachten Sie, dass sich die Multimediafunktionen abhängig von Ihrem gekauften Modell voneinander unterscheiden können.

1.1 Softwarefunktionen

• Ein multifunktionales, grafisches Softwareprogramm, das wenig RAM Speicher und CPU Kapazität benötigt.
• Time Shift: Programme können angehalten und fortgesetzt werden wann immer Sie möchten.
• PIP/POP (Bild-in-Bild/Bild-neben-Bild): Sie können verschiedene TV-Programme über mehrere Monitore und durch Erweitern/Anpassen der Bildschirme gleichzeitig ansehen.
• Unterstützt Multiansicht von Programmen/Kanälen (Programme/Kanäle müssen vom selben Stream/TV Serviceanbieter sein)
• Unterstützt 3x3, 4x4, 5x5, L-Typ und Ringtyp Multikanal-Vorschau
• Unterstützt geplante Aufnahmefunktion zur Aufnahme Ihrer Lieblingssendungen.
• Unterstützt analoge Aufnahme in MPEG1, MPEG2, MPEG4, H.264, PSP und iPod Formaten
• Unterstützt Digitalzoom im Original, 2X, 3X und 4X
• Anpassung der Ansichtsfenster: Vollbild, Verstellbarer Bildschirm und Randloser Bildschirm
• Unterstützt die digitalen Aufnahmeformate Programmstream (PS) und Transportstream (TS).
• Unterstützt Decodierung von Digital-TV für HDTV und H.264.

1.2 TV Einrichtung

1.2.1 Kanalsuche

Wenn Sie VIVO™ zum ersten Mal ausführen, wird Ihnen das System die erforderlichen Schritte für die Kanalsuche anzeigen.

1. Bitte wählen Sie den gekauften Gerätetyp (z.B. Digital, Analog oder Hybrid) und klicken anschließend auf „Weiter“.

1. Wählen Sie die Originalquelle (die Signalstärke kann abhängig vom gekauften Produkt und der Region, in der Sie leben, unterschiedlich sein) und klicken anschließend auf „Weiter“.

1. Bitte wählen Sie das Land, in dem Sie leben und klicken anschließend auf „Kanalsuche“.

1. Klicken Sie nach dem Ende des Suchvorgangs auf „Beenden“, um die Einrichtung abzuschließen.

Anmerkung Sie können auch die Standard-Kanalliste laden, um fernzusehen ohne auf die Kanalsuche warten zu müssen.

1.2.2 Quelleneingang

1. Wählen Sie Ihr Gerät und die Signalquelle, z.B. Digital, Analog (Kabel oder Antenne), Video (Composite, S-Video). VIVO™ wird die von Ihnen gewählte Signalquelle importieren. Es wird empfohlen die Signalquelle zu wählen, die Ihr Gerät unterstützt.

Antennen-TV: Wenn Sie Antennen-TV wählen, stellen Sie bitte sicher, dass Ihre Antenne (für analogen TV-Empfang) richtig installiert ist und Signale empfangen kann.

Kabel-TV: Wenn Sie Kabel-TV sehen möchten, stellen Sie bitte sicher, dass Sie Ihr analoges (Kabel) Kabel-TV mit dem Anschluss Ihres Kabelfernsehers verbunden haben.

Video: Wenn Sie DVD Videos ansehen möchten, so ist dies über den zusätzlichen Composite, S-Video Eingang möglich. Bitte prüfen Sie, dass das von Ihnen benutzte Gerät diese Funktion unterstützt.

1. Wenn Sie FM-Radio hören möchten, klicken Sie bitte direkt auf die FM-Taste. Bitte stellen Sie sicher, dass das von Ihnen gekaufte Produkt diese Funktion unterstützt.

Kapitel 2 Digital-TV

Sie können mit VIVO™ Live Digital-TV ansehen. Nachdem Sie die erstmalige Einrichtung abgeschlossen haben (Quelleneingang und Kanalsuche), können Sie mit dieser multifunktionalen Software das TV-Programm ansehen und aufzeichnen.

Anmerkung Stellen Sie sicher, dass Ihr Gerät Digitalsignale unterstützt, um Digital-TV sehen zu können.

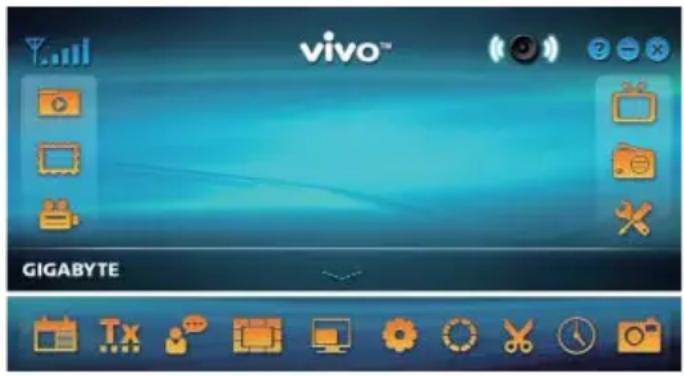

2.1 Hauptfenster

Schaltf1 ächen

Beenden

Minimieren

Über

Quelleneingang

FM-Modus

Einrichtung

Wiedergabe

Foto

Geplante Aufnahme

Leiste öffnen

Audiomodus/ Stumm

Stumm-Modus/Audio

Audio Links

Audio Rechts

Schnellstartleiste

EPG

Teletext

Untertitel

Kanalvorschau

Bildseitenverhä Itnis

OSD

Standardfarbe

Aufnahme

Time Shift

Schnappschuss

2.2 TV-Anzeige

Steuerungsschaltächen

Aufnahme

Time Shift

Schnappschuss

Kanalvorschau

EPG

SAP

Bildseitenverhä Itnis

Kanal nach unten

Kanal nach oben

Lautstärke verringern

Lautstärke erhöhen

Audiomodus/ Stumm

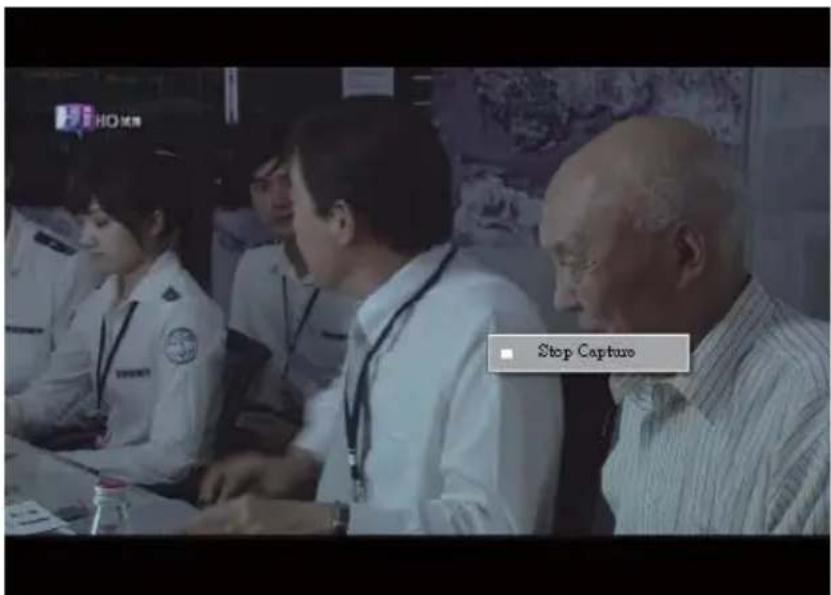

Aufnahme: Zur Aufnahme Ihrer gewünschten Szenen: Nach der Aufnahme der Szene ist sie in Ihrem Videopfad gespeichert.

Wenn Sie die Aufnahme beenden möchten, klicken Sie erneut auf Aufnahme oder führen Sie einen Rechtsklick auf dem Bildschirm aus und aktivieren anschließend „Aufnahme beenden“.

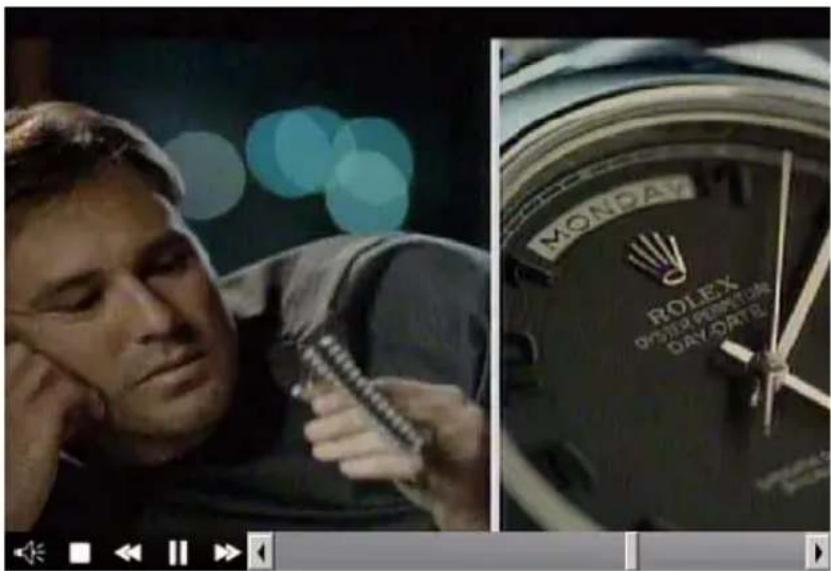

Time Shift: Diese Schaltfläche aktiviert nach einmaligen Klicken die Time Shift Funktion (Zeitversetztes Fernsehen). Die Time Shift Funktion zeichnet die TV-Programme auf, die Sie gerade ansehen.

Diese Funktion ermöglicht Ihnen das Anhalten/Vorspulen/Zurückspulen der TV-Sendung, so dass Sie keinen Teil verpassen, wenn Sie die Sendung aus irgendwelchen Gründen nicht weiter sehen konnten. Beschreibung der Steuerungstasten:

Audiomodus/ Stumm

Stopp

Zurück

Pause

Vorwärts

Schnappschuss: Sie können auf die Schaltfläche „Schnappschuss“ klicken, um Schnappschüsse aufzunehmen. Wenn auf dem Bildschirm „Schnappschuss OK“ erscheint, bedeutet dies, dass das Bild erfolgreich als Bilddatei in Ihrem Dateiordner abgelegt wurde.

Kanalvorschau: Vorschau der Kanalliste von Beginn an. Sie können das Vorschauformat und das Intervall auf der Seite Einrichtung einstellen (Siehe Kapitel 6).

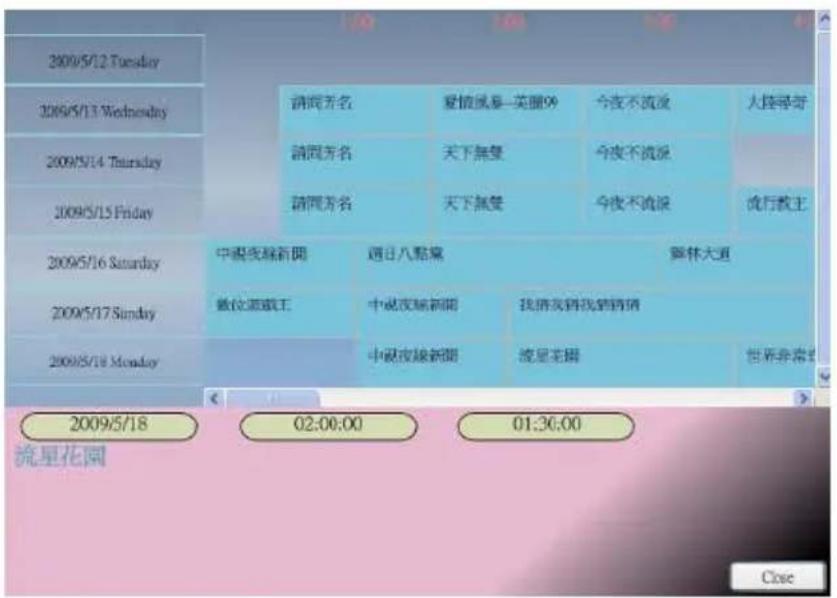

EPG: Mit dieser Funktionen können Sie Informationen über das TV-Programm von jedem digitalen TV-Kanal empfangen und anzeigen.

SAP: Ein/Ausschalten von SAP Ton (Abhängig vom TV-Programmanbieter)

Bildseitenverhältnis: Ändern des Bildseitenverhältnisses auf Standardeinstellungen. (Frei/4:3/16:9/Basierend auf Quelle)

Kanal nach unten/nach oben: Auswahl des vorherigen oder nächsten Kanals.

Lautstärke verringern/erhöhen: Anpassen der TV-Lautstärke auf laut oder leise.

Audio/Stumm Modus: Ein/Ausschalten des TV-Tons.

2.3 Das Werkzeugmenü

Während Sie mit VIVO™ Digital-TV ansehen, können Sie das Werkzeugmenü durch einen Rechtsklick mit Ihrer Maus aktivieren. Das Werkzeugmenü ermöglicht Ihnen den Zugriff und die Aktivierung von VIVO™ Funktionen und bietet Ihnen somit neben den Schaltflächen im Programmfenster eine weitere Steuerungsmöglichkeit an.

Immer im Vordergrund: Ermöglicht es VIVO™, immer vor allen anderen Programmfenstern zu stehen. Dies ist dasselbe als wenn Sie auf „Immer im Vordergrund“ in der oberen rechten Ecke des normalen TV-Modus Fensters klicken.

Bildseitenverhältnis: Sie können das Bildseitenverhältnis anpassen, wenn Sie Ihren Mauscursor auf den Pfeil rechts neben dieser Option bewegen. Es stehen die Optionen Frei, 4:3, 16:9, Basierend auf Quelle und Für alle Kanäle übernehmen zur Verfügung. Sie können dies auch tun, indem Sie auf die Schaltfläche Bildseitenverhältnis im Programmfenster klicken.

Frei: Das ursprüngliche Verhältnis, wenn Sie VIVO™ starten. Sie können es einstellen, indem Sie an den Kanten des VIVO™ Fensters ziehen.

Basierend auf Quelle: Das Bildseitenverhältnis wird auf der Signalquelle basieren.

Für alle Kanäle übernehmen: Wenn Sie diese Optionen wählen, wird das ausgewählte Bildseitenverhältnis für alle verfügbaren Kanäle übernommen.

Vorschaufenster: Sie können das TV-Ansichtsfenster auf Vollbild, Verstellbarer Bildschirm oder Randloser Bildschirm ändern.

Kanallistenart: Es gibt zwei Arten von Kanallisten - Normal oder Favoriten. Sie können auswählen, welche Art der Kanalliste geladen werden soll. Sie können dies auch tun, indem Sie es auf der Kanaleinstellungsseite auswählen. Der Standard ist Normal.

Kanalliste: Zeigt Ihre verfügbaren Kanäle an. Sie können dies auch tun, indem Sie die Kanaleinstellung öffnen.

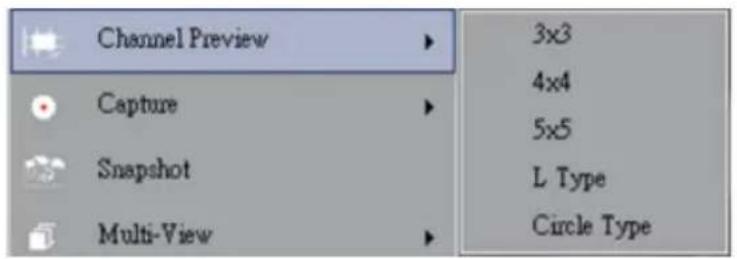

Kanalvorschau: Sie können entscheiden, welche Art der Kanalvorschau verwendet werden soll - 3x3, 4x4, 5x5, L-Typ oder Kreistyp.

Aufnahme: Sie können auswählen, ob Sie TV-Szenen im TS- oder PS-Format aufnehmen möchten.

Time Shift: Den Time Shift Modus aktivieren. Sie können dies auch tun, indem Sie im Hauptfenster auf die Schaltfl äche Time Shift klicken.

Schnappschuss: Aktivieren der Schnappschuss-Funktion, um einen Schnappschuss aufzunehmen. Sie können dies auch tun, indem Sie im Hauptfenster auf die Schaltfläche Schnappschuss klicken.

Multi-Ansicht: Ermöglicht Ihnen die Multi-Ansicht von Kanälen/Programmen. Nachdem Sie Ihren Mauscursor auf den Pfeil an der rechten Seite gesetzt haben, können Sie „Multi-Ansicht starten“ auswählen. Sie können anschließend mehrere Kanäle/Programme derselben Signalfrequenz gleichzeitig ansehen.

Multi-Ansicht starten: Wenn Sie die Multi-Ansicht durch Auswahl von „Multi-Ansicht starten“ aktivieren, beachten Sie, dass zwei weitere Ansichtsfenster innerhalb des TV-Fensters erscheinen.

Anmerkung Sie können die Unterfenster anschließend aus dem Hauptansichtsfenster herausziehen. Diese Unterfenster können dann vergrößert und Ihren Sehgewohnheiten entsprechend an anderen Stellen angezeigt werden.

P.I.P/P.O.P: Nachdem Sie Multi-Ansicht aktiviert haben, können die Multi-Ansicht im Bild-in-Bild/Bild-neben-Bild Modus aktivieren.

Multi-Ansicht stoppen: Wählen Sie diese Option, um Multi-Ansicht zu stoppen. Wenn Sie diese Optionen auswählen, werden die beiden Unterfenster geschlossen.

EPG: Wie im Hauptfenster.

SAP: Wie im Hauptfenster.

Zu Favoriten hinzufügen/entfernen: Fügen Sie einen Kanal zu Ihren Favoriten hinzu oder entfernen Sie einen Kanal von Ihren Favoriten.

Kanal nach oben: Anzeige des nächsten Kanals auf der Kanalliste.

Kanal nach unten: Anzeige des vorherigen Kanals auf der Kanalliste.

Kanal Wiederholung: Rückkehr zum zuletzt angezeigten Kanal

Stumm Ein: Aktivieren/Deaktivieren der Stumm-Funktion

Lautstärke erhöhen: Erhöhen der Lautstärke

Lautstärke verringern: Verringern der Lautstärke

Fenster ausblenden: Ausblenden oder Anzeigen des Hauptfensters (das VIVO™ Fenster)

Beenden: Schließen/Beenden des VIVO™ Fensters

Kapitel 3 Wiedergabe

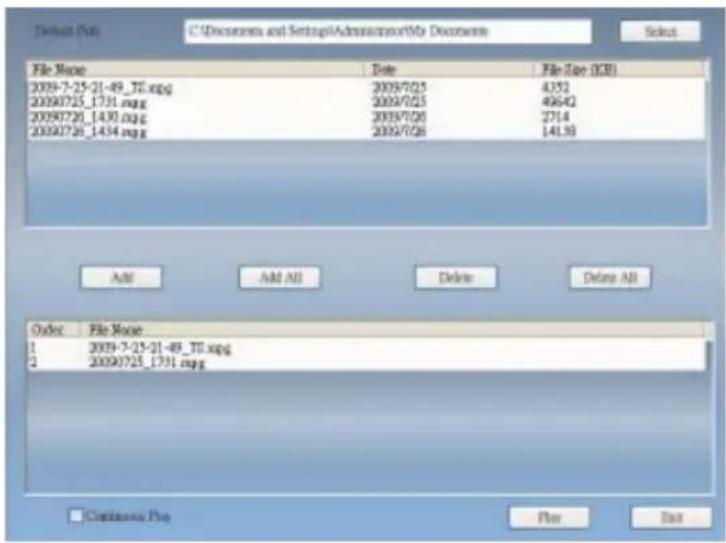

Wenn Sie auf diese Schaltfläche klicken, können Sie eine aufgenommene Datei oder eine Datei aus den Ordnern Ihres PC für die Wiedergabe auswählen. (Anmerkung dauerhafte Dateiwiedergabe ist verfügbar)

Hinzufügen: Hinzufügen einer ausgewählten Datei zur Wiedergabeliste in der unteren Fensterhälfte

Alle hinzufügen: Hinzufügen aller Dateien zur Wiedergabeliste Löschen: Löschen einer Datei aus der Wiedergabeliste

Alle löschen: Löschen aller Dateien aus der Wiedergabeliste

Wiedergabe: Wiedergabe der ausgewählten Dateien in der Wiedergabeliste in der unteren Fensterhälfte

Beenden: Wiedergabe beenden Wenn Sie eine Datei zur Wiedergabe ausgewählt haben, wird VIVO™ das Video für Sie wie nachfolgend gezeigt auf einem anderen Bildschirm anzeigen.

3.1 Steuerung im Wiedergabemodus:

Zurück

Wiedergabe

Pause

Vorwärts

Stopp

Vorherige Datei Nächste Datei

ste Datei

Wiederholung (ein)

Wiederholung (aus)

Bildseitenverhä Itnis

Audio

Lautstärke erhöhen

Lautstärke verringern

Kontrollschieber für Wiedergabe

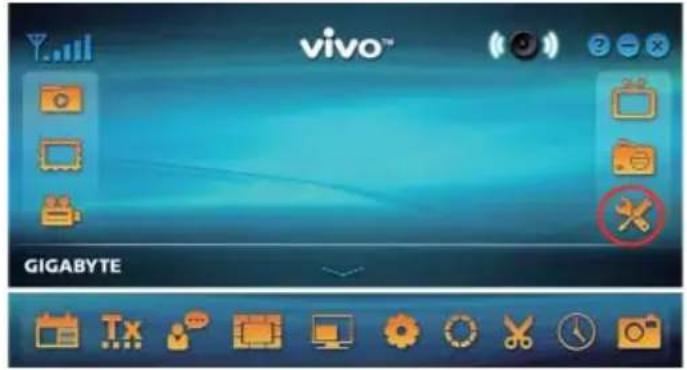

Kapitel 4 Einrichtung

Mit VIVO™ können Sie Einstellungen auf der Einrichtungsseite ganz einfach nach Ihren Wünschen vornehmen. Klicken Sie nach dem Start von VIVO™ auf die Schaltfläche Einrichtung, um die Einrichtungsseite anzuzeigen.

4.1 Allgemeine Einstellung

Die 4 Optionen auf der Einrichtungsseite sind Sleep Timer, Sucheinstellung, Benutzeroberfläche und Andere. Damit können Sie die Energieeinstellungen, Sucheinstellungen, farbige Benutzeroberfläche, sowie Sprache und Standort festlegen.

4.1.1 Sleep Timer

Sie könnten beim Fernsehen müde werden und einschlafen oder den Fernseher wegen eines Notfalls vergessen auszuschalten. Es gibt viele verschiedene Situationen, in denen Ihnen VIVO™ behilflich sein kann. Es gibt 5 Optionen: Anwendung schließen, Abmelden, Ruhezustand, Herunterfahren und Neustart. Daneben können Sie die Zeitleiste nach links oder rechts schieben, um die Zeitdauer einzustellen.

4.1.2 Sucheinstellung

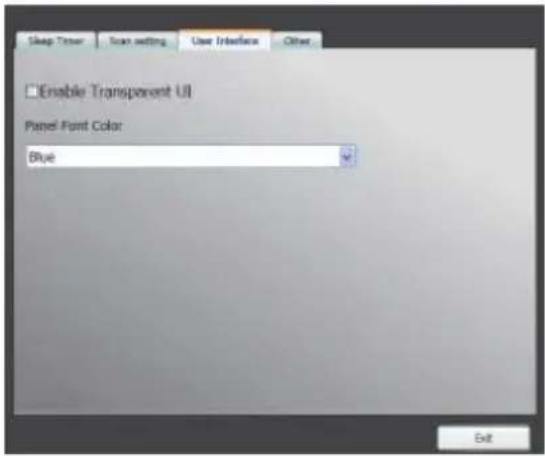

4.1.3 Benutzerober1 äche

4.1.4 Andere

4.2 Erweiterte Einstellung

Sie können nicht nur die Funktionen Sleep Timer, Sucheinstellung, Benutzeroberfläche und Andere finden, sondern auch Lauftext, Time Shift Einstellung, Aufnahme Einstellung, Schnappschuss Einstellung, Multi-Ansicht Einstellung, Teletext Einstellung, Kanaleinstellung, Bildseitenverhältnis Einstellung, OSD Einstellung und Video Einstellung.

4.2.1 Lauftext Einstellung

Hier können die Eigenschaften von Lauftext eingestellt werden, z.B. Bewegung, Intervall, der Inhalt, usw.

4.2.2 Time Shift Einstellung

Hier kann ausgewählt werden, ob die Datei gespeichert werden soll oder nicht.

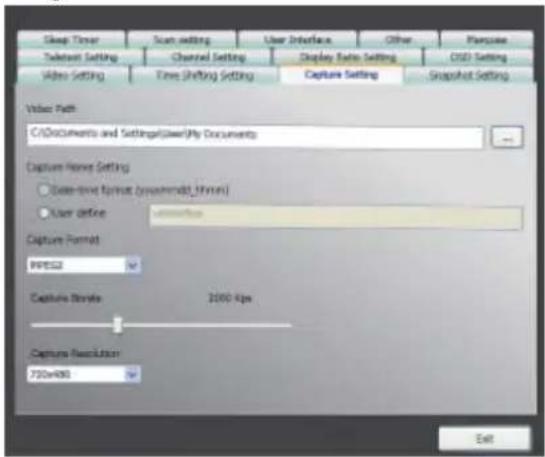

4.2.3 Aufnahme Einstellung

Hier kann eingestellt werden, wohin die Datei gespeichert werden soll, wie die aufgenommene Datei heißen soll oder die Aufnahme als Stream erfolgen soll.

4.2.4 Schnappschuss Einstellung

Hier können das Dateiformat für Schnappschüsse, den Speicherort der Bilder und die Anzahl der zu speichernden Bilder bei der Benutzung der Snapshot-Funktion eingestellt werden.

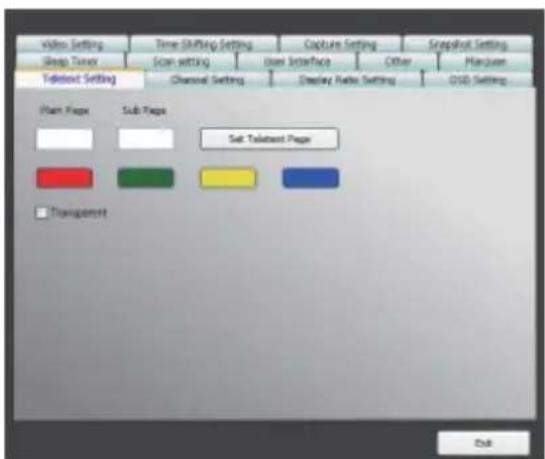

Hier können die Teletext Hauptseite und die Unterseite eingegeben werden. Alternativ können die Farbschaltflächen zum Wechsel der Teletextseiten benutzt werden.

4.2.6 Kanal Einstellung

Hier können die Art der Kanalvorschau, das Vorschau-Intervall, die Kanalgruppe und die Kanalverwaltung eingestellt werden.

4.2.7 Bildseitenverhältnis Einstellung

Hier kann das Bildseitenverhältnis eingestellt und für alle Kanäle übernommen werden.

4.2.8 OSD Einstellung

Hier können die OSD Farbe, Anzeige oder nicht eingestellt, sowie die Position und die Schriftfarbe angepasst werden.
