Produkttyp	Elektrohobel
Marke	Makita
Modell	KP312S
Hobelbreite	82 mm
Schnitttiefe	0 bis 2 mm (einstellbar)
Falztiefe	0 bis 17 mm
Leerlaufdrehzahl	16 000 U/min
Leistung	620 W
Stromversorgung	230 V / 50 Hz
Abmessungen (L × B × H)	285 × 170 × 160 mm
Gewicht	2,8 kg
Staubbeutelkapazität	Ja (Beutel inklusive)
Parallelanschlag	Ja (neigbar und umkehrbar)
Sicherheit	Doppelisolierung, Zweifingersicherheitsschalter
Schallpegel	92 dB(A)
Vibrationspegel	8,5 m/s²
Hauptfunktionen	Hobeln, Falzen, Fasen
Wartung und Reinigung	Lüftungsschlitze reinigen, Klingen regelmäßig wechseln
Ersatzteile und Reparaturfähigkeit	Wendemesser erhältlich, Makita-Kundendienst

Häufig gestellte Fragen - KP312S MAKITA

Wie wechselt man die Klingen des Makita KP312S Hobels?

Ziehen Sie den Netzstecker. Drehen Sie das Gerät um und lösen Sie die Befestigungsschrauben der Klingen mit dem mitgelieferten Inbusschlüssel. Entfernen Sie die alten Klingen, setzen Sie die neuen ein (wendbar bei Abnutzung) und ziehen Sie die Schrauben gemäß den Drehmomentangaben an. Überprüfen Sie die Ausrichtung mit einem Lineal.

Wie stelle ich die Schnitttiefe ein?

Drehen Sie den Einstellknopf an der Vorderseite des Hobels. Die Raster zeigen die Tiefe an (0 bis 2 mm). Ein Skalenring ermöglicht eine präzise Einstellung. Machen Sie immer einen Test an einem Holzrest.

Welches Zubehör ist mit dem KP312S kompatibel?

Der Hobel wird mit einem Parallelanschlag und einem Staubbeutel geliefert. Sie können einen optionalen Falzanschlag, Ersatzklingen (Makita-Ref.) und einen Saugadapter kaufen.

Wie verwende ich die Falzfunktion?

Entfernen Sie den Parallelanschlag und installieren Sie den Falzanschlag (optional). Stellen Sie die Falztiefe mit dem Seitenanschlag auf bis zu 17 mm ein. Arbeiten Sie schrittweise, um ein sauberes Ergebnis zu erzielen.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie Schutzbrille und Staubmaske. Tragen Sie keine lockere Kleidung. Stellen Sie sicher, dass das Werkstück gut befestigt ist. Ziehen Sie den Netzstecker vor allen Einstellungen. Verwenden Sie den Zweifingerschalter.

Wie reinige und warte ich den Hobel?

Nach jedem Gebrauch die Lüftungsschlitze mit Druckluft auspusten. Das Gehäuse mit einem feuchten Tuch abwischen. Die Klingentrommel reinigen und die Gleitflächen mit trockenem Schmiermittel schmieren.

Was tun, wenn der Hobel nicht startet?

Überprüfen Sie, ob der Stecker eingesteckt und das Kabel nicht beschädigt ist. Kontrollieren Sie den Schalter: Drücken Sie die Sicherheitssperre und dann den Auslöser. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst.

Wie lagere ich den Hobel sicher?

Lagern Sie ihn an einem trockenen, frostfreien Ort. Setzen Sie die Schutzkappe auf die Klingen. Vermeiden Sie Stöße. Wenn Sie den Staubbeutel verwenden, leeren Sie ihn nach jedem Gebrauch.

Wie lange halten die Klingen?

Das hängt von der Nutzung ab. Bei Hobbygebrauch können die Klingen mehrere Monate halten. Bei intensiver Nutzung überprüfen Sie regelmäßig den Zustand. Die Klingen sind wendbar: Wenn eine Seite abgenutzt ist, drehen Sie sie um.

Kann ich den Hobel auf feuchtem Holz verwenden?

Es wird nicht empfohlen, feuchtes Holz zu hobeln, da dies die Klingen verschmutzt und die Schnittqualität beeinträchtigt. Das Holz sollte einen Feuchtigkeitsgehalt von unter 20 % haben. Warten Sie, bis das Holz getrocknet ist.

BEDIENUNGSANLEITUNG KP312S MAKITA

GB Planer	Instruction Manual
F Rabot	Manuel d'instructions
D Balkenhobel	Betriebsanleitung
I P i a l l a	Istruzioni per l'uso
NL Schaafmachine	Gebruiksaanwijzing
E Cepillo	Manual de instrucciones
P Plaina Manual de instruções
DK Falshøvl Brugsanvisning
GR Hλεκτρική πλάνη	Οδηγίες χρήσεως

KP312

KP312S

1 Knopf	10 Hobelmesser	21 Späneführung
2 Skalenplatte	11 Vordere Hobelsohle	22 Absaugstutzen
3 Ein-Aus-Schalter	12 Inbusschlüssel	23 Verbindung
4 Arretierknopf/	13 Montageschraube	24 Am Anfang des Hobelvorgangs
Einschaltsperrknopf	14 Hobelwellenplatte	25 Am Ende des Hobelvorgangs
5 Neustartknopf (Nur für KP312S)	15 Halteplattenschraube	26 Frontrolle
6 Stifte	16 Halteplatte	27 Verschleißgrenze
7 Parallelanschlag(Führungslineal)	17 Hobelmesser	28 Schraubendreher
8 Hintere Hobelsohle	18 Einstellschraube	29 Bürstenhalterkappe
9 Fuß	19 Hobelwelle
	20 Schlüsselhalter

TECHNISCHE DATEN

Modell KP312 KP	312S
Hobelbreite 312 mm
Spanabnahme stufenlos 0	-3,5 mm
Leerlaufdrehzahl (min -1 ) 12 000
Gesamtläng 551 mm
Nettogewicht 18,4 kg
Sicherheitsklasse	☐/II

- Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.

• Die technischen Daten können von Land zu Land abweichen.

- Der Nettogewichtswert schließt die in der Betriebsanleitung angegebenen Aufsätze für normalen und sicheren Gebrauch ein.

ENE001-1

Vorgesehene Verwendung

Diese Maschine ist für das Hobeln von Holz vorgesehen.

ENF002-2

Netzanschluss

Die Maschine sollte nur an eine Stromquelle angeschlossen werden, deren Spannung mit der Angabe auf dem Typenschild übereinstimmt, und kann nur mit Einphasen-Wechselstrom betrieben werden. Diese sind doppelt schutzisoliert und können daher auch an Steckdosen ohne Erdleiter verwendet werden.

GEA010-2

SICHERHEITSWARNUNGEN

Allgemeine Sicherheitswarnungen für Elektrowerkzeuge

⚠️WARNUNG Lesen Sie alle mit diesem Elektrowerkzeug gelieferten Sicherheitswarnungen, Anweisungen, Abbildungen und technischen Daten durch. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Der Ausdruck "Elektrowerkzeug" in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug.

GEB167-1

SICHERHEITSWARNUNGEN FÜR BALKENHOBEL

1. Warten Sie, bis das Messer zum Stillstand kommt, bevor Sie das Werkzeug ablegen. Das freiliegende Rotationsmesser könnte sonst in die Oberfläche eingreifen, was zu einem möglichen Verlust der Kontrolle und ernsthaften Verletzungen führen kann.
2. Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, weil das Messer das eigene Kabel berühren kann. Bei Kontakt mit einem Strom führenden Kabel können die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.
3. Verwenden Sie Klemmen oder eine andere praktische Methode, um das Werkstück auf einer stabilen Unterlage zu sichern und abzustützen. Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren Körper halten, befindet es sich in einer instabilen Lage, die zum Verlust der Kontrolle führen kann.
4. Lassen Sie niemals Lappen, Tücher, Kabel, Schnüre und dergleichen im Arbeitsbereich herumliegen.
5. Vermeiden Sie das Schneiden von Nägeln. Untersuchen Sie das Werkstück sorgfältig auf Nägel, und entfernen Sie diese vor der Bearbeitung.
6. Verwenden Sie nur scharfe Messer. Behandeln Sie die Messer mit größter Sorgfalt.
7. Vergewissern Sie sich vor der Arbeit, dass die Messerbefestigungsschrauben sicher festgezogen sind.
8. Halten Sie das Werkzeug mit beiden Händen fest.
9. Halten Sie Ihre Hände von rotierenden Teilen fern.

10. Lassen Sie das Werkzeug vor der eigentlichen Bearbeitung eines Werkstücks eine Weile laufen. Achten Sie auf Vibrationen oder Taumelbewegungen, die Anzeichen für schlechte Montage oder ein schlecht ausgewuchtetes Messer sein können.

11. Vergewissern Sie sich vor dem Einschalten des Werkzeugs, dass das Messer nicht das Werkstück berührt.

12. Warten Sie, bis das Messer die volle Drehzahl erreicht hat, bevor Sie mit dem Schneiden beginnen.
13. Schalten Sie das Werkzeug stets aus, und warten Sie, bis die Messer zum vollständigen Stillstand kommen, bevor Sie Einstellungen vornehmen.
14. Stecken Sie niemals Ihren Finger in den Spanauswurf. Der Spanauswurf kann blockiert werden, wenn feuchtes Holz gehobelt wird. Entfernen Sie Späne mit einem Stock.
15. Lassen Sie das Werkzeug nicht unbeaufsichtigt laufen. Benutzen Sie das Werkzeug nur im handgeführten Einsatz.
16. Wechseln Sie immer beide Messer oder Abdek- kungen an der Trommel aus, weil sonst die resultierende Unwucht Vibrationen verursachen und die Lebensdauer des Werkzeugs verkürzen kann.
17. Verwenden Sie nur die in dieser Anleitung angegebenen Makita-Messer.
18. Verwenden Sie stets die korrekte Staubschutz-/Atemmaske für das jeweilige Material und die Anwendung.

DIESE ANWEISUNGEN AUFBEWAHREN.

! WARNING:

Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten.

MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen.

FUNKTIONSBESCHREIBUNG

! VORSICHT:

- Vergewissern Sie sich vor jeder Einstellung oder Funktionsprüfung der Maschine stets, dass sie ausgeschaltet und vom Stromnetz getrennt ist.

Einstellen der Spantiefe (Abb. 1)

Die Spantiefe kann innerhalb eines Bereichs von 0 – 3,5 mm eingestellt werden. Drehen Sie den Knopf an der Stirn der Maschine, bis der Zeiger auf den gewünschten Spantiefenwert der Skala ausgerichtet ist. Nehmen Sie die folgende Tabelle zu Hilfe, um die maximale Spantiefe für die jeweilige Hobelbreite zu ermitteln.

Beziehung zwischen Hobelbreite und maximaler Spantiefe

Hobelbreite Maximale Spantiefe
0 – 150 mm 3,5 mm
150 – 240 mm 2 mm
240 – 312 mm 1,5 mm

Schalterfunktion (Abb. 2)

⚠ VORSICHT:

- Vergewissern Sie sich vor dem Anschließen der Maschine an das Stromnetz stets, dass der Ein-Aus-Schalter ordnungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt.

Für Maschine mit Arretierknopf

Zum Einschalten der Maschine drücken Sie einfach den Ein-Aus-Schalter. Zum Ausschalten lassen Sie den Ein-Aus-Schalter los. Für Dauerbetrieb betätigen Sie den Ein-Aus-Schalter und drücken dann den Arretierknopf hinein. Zum Ausrasten des Arretierknopfes drücken Sie den Ein-Aus-Schalter bis zum Anschlag hinein und lassen ihn dann los.

Für Maschine mit Einschaltsperrknopf

Um versehentliche Betätigung des Ein-Aus-Schalters zu verhüten, ist die Maschine mit einem Einschaltsperrknopf ausgestattet. Zum Starten der Maschine betätigen Sie den Ein-Aus-Schalter bei gedrücktem Einschaltsperrknopf. Zum Ausschalten lassen Sie den Ein-Aus-Schalter los.

Überlastschalter (Option)

Diese Maschine ist mit einem Überlastschalter ausgestattet, der die Stromzufuhr automatisch abschaltet, wenn die Maschine andauernd schwerer Belastung ausgesetzt wird. Überprüfen Sie nach einer Aktivierung des Überlastschalters das Hobelmesser auf Beschädigung oder Fehler. Nachdem Sie sich vergewissert haben, dass die Maschine in Ordnung ist, drücken Sie den Neustarkknopf, um den Betrieb fortzusetzen.

Parallelanschlag (Führungslineal) (Abb. 3)

Benutzen Sie den Parallelanschlag, um Hobelabweichungen durch Einhalten einer gleichmäßigen Breite auf ein Minimum zu reduzieren. Der Parallelanschlag (Führungslineal) befindet sich an der Seite der Maschine. Drücken Sie auf die beiden Stifte, so dass der Parallelanschlag (Führungslineal) ausrastet. Schieben Sie die Maschine vor, während Sie die flache Kante des Parallelanschlags an der Seite des Werkstücks entlang führen. Um den Parallelanschlag wieder auf seine Ausgangsstellung einzurasten, drücken Sie ihn von der Unterseite nach oben.

Fuß (Abb. 4)

Heben Sie nach einem Hobelvorgang die Rückseite der Maschine an, so dass ein Fuß unter der hinteren Hobelsohle zum Vorschein kommt. Dadurch wird eine Beschädigung der Hobelmesser verhütet.

Führungslinie der Hobelmesserpassage (Abb. 5)

Die beiden Seitenkanten der vorderen Hobelsohle stellen Führungslinien dar, welche die Breite der Hobelmesser-passage kennzeichnen.

MONTAGE

VORSICHT:

- Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass sie ausgeschaltet und vom Stromnetz getrennt ist.

Montage und Demontage von Hobelmessern (Abb. 6)

! VORSICHT:

• Ziehen Sie die Messermontageschrauben sorgfältig an, wenn Sie die Messer an der Maschine anbringen. Eine lose Montageschraube kann gefährlich sein. Vergewissern Sie sich stets, dass sie einwandfrei angezogen sind.
• Behandeln Sie die Messer mit größter Sorgfalt. Schützen Sie Ihre Finger oder Hände beim Demontieren oder Montieren der Messer mit Handschuhen oder Lappen.
• Verwenden Sie nur den mitgelieferten Makita-Inbusschlüssel zum Demontieren oder Montieren der Messer. Anderenfalls besteht die Gefahr, dass die Montageschrauben zu stark oder zu schwach angezogen werden, was zu einer Verletzung führen kann.

Um die Hobelmesser von der Hobelwelle zu entfernen, lösen Sie die acht Montageschrauben nur um eine volle Umdrehung mit dem Inbusschlüssel.

Schieben Sie dann das Hobelmesser mit dem Griff des Inbusschlüssels von der Treibriemenseite aus seitlich heraus.

Um ein weiteres Hobelmesser zu entfernen, wiederholen Sie das obige Verfahren. (Abb. 7 u. 8)

Säubern Sie Hobelwelle und Messer vor dem Montieren der Messer von anhaftenden Spänen oder Fremdkörpern. Führen Sie das Messer von der Absaugstutzenseite aus zwischen Hobelwelle und Halteplatte ein, so dass es zwischen beiden Enden der Hobelwelle oder Halteplatte zentriert ist.

Ziehen Sie die acht Montageschrauben zunächst nur leicht und gleichmäßig mit dem Inbusschlüssel von innen nach außen an.

Ziehen Sie dann alle Montageschrauben fest an. Montieren Sie ein weiteres Hobelmesser ebenfalls auf die obige Weise. (Abb. 9)

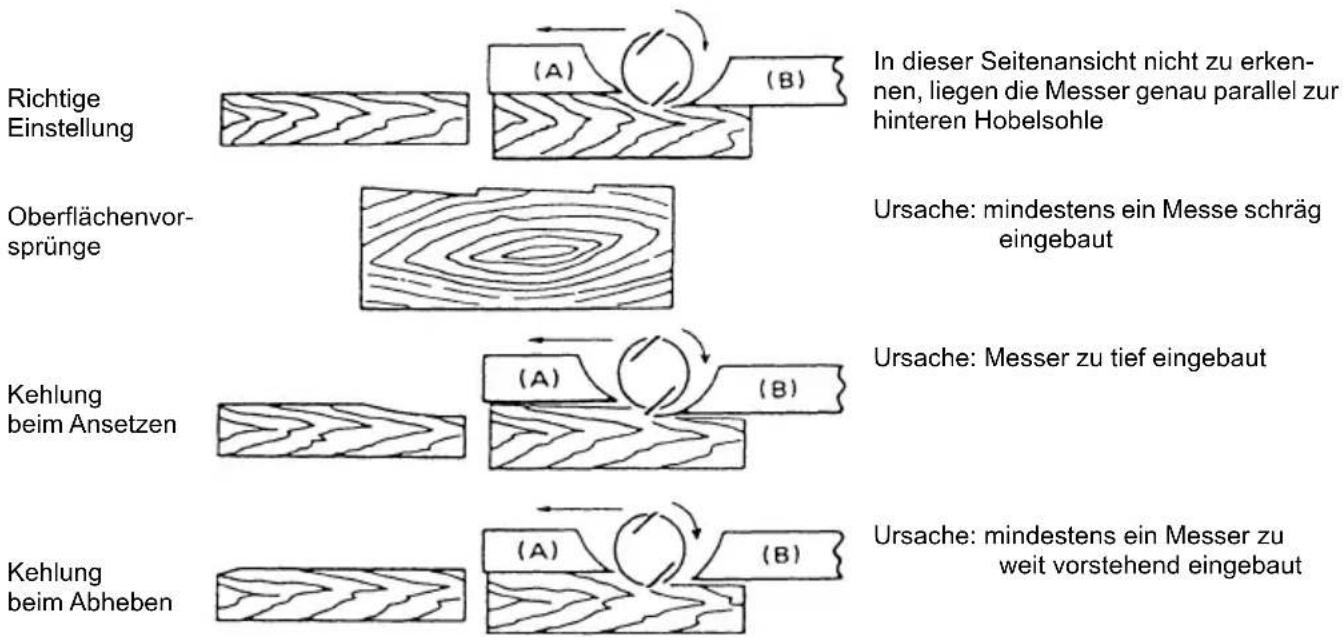

Korrekte Hobelmesser-Einstellung

Wenn das Hobelmesser nicht richtig und fest montiert wird, erhalten Sie eine raue und unebene Hobelfläche. Das Messer muss so montiert werden, dass die Schneide absolut waagerecht, d.h. parallel zur Auflagefläche der hinteren Hobelsohle, liegt.

Im Folgenden sind einige Beispiele für richtige und falsche Einstellungen abgebildet.

(A) vordere Hobelsohle

(B) hintere Hobelsohle

Einstellung der Messerhöhe (Abb. 8)

Normalerweise ist eine Einstellung der Messerhöhe nicht notwendig. Falls Sie jedoch feststellen, dass die Messerkante unterhalb der hinteren Hobelsohle liegt oder zu weit von der hinteren Hobelsohle übersteht, gehen Sie folgendermaßen vor.

Lösen Sie die acht Montageschrauben und die Halteplattenschrauben. Drehen Sie die Einstellschrauben im Uhrzeigersinn, um das Messer weiter einzufahren, oder entgegen dem Uhrzeigersinn, um es weiter auszufahren. Ziehen Sie die Halteplattenschrauben und die acht Montageschrauben nach der Einstellung der Messerhöhe wieder fest an.

Aufbewahrung des Inbusschlüssels (Abb. 10)

Der Inbusschlüssel kann an der in der Abbildung gezeigten Stelle aufbewahrt werden, damit er nicht verloren geht.

Staub

⚠️ WARNING:

• Je nach dem zu bearbeitenden Material und dem benutzten Zubehörteil kann der Staub, der beim Benutzen dieses Werkzeugs entsteht, schädlich sein. Dem Benutzer wird empfohlen, eine geeignete Staubabsaugung zu benutzen, um die Exposition zu verringern.
  Im Abschnitt "SONDERZUBEHÖR" dieser Betriebsanleitung finden Sie alle optional erhältlichen Staubabsaugaufsätze.

Zusätzliche Warnhinweise:

• Um das Einatmen von Staub zu verhindern, wird empfohlen, zusätzlich eine FFP2-Staubmaske oder eine P2-Atemschutzmaske zu tragen.
• Lesen Sie den Abschnitt "WARTUNG" in der Betriebsanleitung der angeschlossenen Staubabsaugung, um die Effektivität der Staubabsaugung aufrechtzuerhalten.
• Befolgen Sie alle anwendbaren Anforderungen für die Kontrolle von Staub in dem Land, in dem die Arbeiten durchgeführt werden.
• Benutzen Sie keine Staubabsaugung für die Metallbearbeitung mit Elektrowerkzeugen. Metallpartikel, die bei der Metallbearbeitung entstehen, können den angesammelten Staub entzünden und den Staubfilter in Staubabsaugungen beschädigen, was eine ernsthafte Brandgefahr darstellt.
• Nur für europäische Länder Dem Benutzer wird empfohlen, einen Staubsauger der Klasse M oder H (gemäß EN 60335-2-69) zu benutzen.

Wenn Sie Hilfe und Unterstützung zu Staubabsaugungen benötigen, wenden Sie sich bitte an Ihre örtliche Makita-Kundendienststelle.

Verbindung mit einer Staubabsaugung

Absaugstutzen und Verbindung (Zubehör) (Abb. 11 u. 12)

Absaugstutzen und Verbindung werden für den Anschluss der Maschine an einen Staubsauger verwendet.

Um größere Sauberkeit bei der Arbeit zu erzielen, kann ein Staubsauger an die Maschine angeschlossen werden.

Zum Anschließen des Staubsaugers muss die Späneführung von der Maschine abgenommen werden. Bringen Sie den Absaugstutzen und die Verbindung an, und ziehen Sie zur Befestigung die Schrauben an.

Schließen Sie den Schlauch des Staubsaugers an die Verbindung an.

Benutzen Sie die Frontmanschette 38, um den Schlauch anzuschließen.

Der Innendurchmesser des Verbindungsstücks für den Schlauchanschluss beträgt 45 mm.

Reinigen des Absaugstutzens

Reinigen Sie den Absaugstutzen regelmäßig. Verwenden Sie Druckluft zum Reinigen des verstopften Absaugstutzens.

BETRIEB

! WARNING:

- Um die Verletzungsgefahr von Personen zu verringern, betreiben Sie das Werkzeug niemals, wenn Absaugstutzen und Verbindung oder Späneführung nicht angebracht sind.

Hobelbetrieb (Abb. 13)

Setzen Sie zuerst die vordere Hobelsohle flach auf das Werkstück, ohne dass die Hobelmesser irgendwelchen Kontakt haben. Schalten Sie die Maschine ein und warten Sie, bis die Messerwelle ihre volle Drehzahl erreicht. Schieben Sie dann die Maschine langsam vorwärts. Üben Sie am Anfang des Hobelvorgangs Druck auf die vordere Hobelsohle, und am Ende des Hobelvorgangs auf die hintere Hobelsohle aus.

Vorschubgeschwindigkeit und Spantiefe bestimmen die Oberflächengüte. Der Elektrohobel hält eine Messerdrehzahl aufrecht, die eine Blockierung durch Hobelspäne verhindert. Für Grobschnitt kann die Spantiefe vergrößert werden, während für eine hohe Oberflächengüte die Spantiefe reduziert und die Maschine langsamer vorgeschoben werden sollte.

Frontrolle (Abb. 14)

Wenn Sie wiederholte Schnitte durchführen, ermöglicht der Einsatz der Frontrolle eine schnelle und mühelose Rückführung der Maschine, indem Sie das hintere Ende der Maschine anheben, so dass die Messer das Werkstück nicht berühren, und dann die Maschine auf der Frontrolle verschieben.

WARTUNG

VORSICHT:

• Denken Sie vor der Durchführung von Überprüfungen oder Wartungsarbeiten stets daran, die Maschine auszuschalten und vom Stromnetz zu trennen.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.

Kohlebürsten wechseln

Die Kohlebürsten müssen regelmäßig entfernt und überprüft werden. Wenn sie bis zur Verschleißgrenze abgenutzt sind, müssen sie erneuert werden. Halten Sie die Kohlebürsten stets sauber, damit sie ungehindert in den Haltern gleiten können. Beide Kohlebürsten sollten gleichzeitig erneuert werden. Verwenden Sie nur identische Kohlebürsten. (Abb. 15)

Drehen Sie die Bürstenhalterkappen mit einem Schraubendreher heraus. Die abgenutzten Kohlebürsten herausnehmen, die neuen einsetzen, und dann die Bürstenhalterkappen wieder eindrehen. (Abb. 16)

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita-Original-ersatzteilen ausgeführt werden.

SONDERZUBEHÖR

VORSICHT:

• Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit der in dieser Anleitung beschriebenen Makita-Maschine empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

• Hobelmesser
• Einstelldreieck
• Absaugstutzen
• Verbindung
• Inbusschlüssel

HINWEIS:

- Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein.

ENG102-2

Nur für europäische Länder

Geräusch

Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN62841-2-14:

Schalldruckpegel (LpA): 91 dB (A)

Schalleistungspegel (L_wA) : 99 dB (A)

Ungewissheit (K): 3 dB (A)

ENG907-1

HINWEIS:

• Der (Die) angegebene(n) Schallemissionswert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.
• Der (Die) angegebene(n) Schallemissionswert(e) kann (können) auch für eine vorläufige Bewertung der Geräuschbelastung verwendet werden.

! WARNING:

- Einen Gehörschutz tragen.

- Die Schallemission beim tatsächlichen Benutzen des Elektrowerkzeugs kann je nach der Art und Weise, wie dieses Werkzeug benutzt wird, von dem (den) angegebenen Gesamtwert(en) abweichen.

- Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

ENG222-2

Vibration

Der kontinuierliche Schwingungsgesamtwert (Drei-Achsen-Vektorsumme), ermittelt gemäß EN62841-2-14:

Arbeitsmodus: Hobeln von Weichholz

Vibrationsemission ( a_h ): 2,5 m/s ²

Ungewissheit (K): 1,5 m/s²

HINWEIS:

• Der (Die) angegebene(n) Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.
• Der (Die) angegebene(n) Schwingungsgesamtwert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

WARNING:

• Die Schwingungsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs von dem (den) angegebenen Gesamtwert(en) abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Im Folgenden sind die Mittelwerte der Spitzenamplitude der Beschleunigung aus wiederholten stoßartigen Vibrationen, p_F , mit der entsprechenden Unsicherheit (K), ermittelt nach EN62841-2-14, dargestellt.

Arbeitsmodus: Oberflächenschleifen

p_F:227m / s²

Messunsicherheit (K): 16 m/s²

HINWEIS:

- Diese angegebenen Werte sollten nicht zur Bestimmung der Schwingungsbelastung der Hände und Arme verwendet werden.

KONFORMITÄTSERKLÄRUNGEN

Nur für europäische Länder

Die EU-Konformitätserklärung kann unter der folgenden URL abgerufen werden.

https://support.makita.biz/doc/doc_index.html

Für das Vereinigte Königreich

Anhang A zu dieser Betriebsanleitung oder in digitaler Form unter der obigen URL.

Visione Generale
