Produkttyp	LED-Videoleuchtenpanel
Marke	Konig
Modell	KN-LED60
Anzahl der LEDs	60
Farbtemperatur	3200K - 5600K (einstellbar)
Helligkeit (Lumen)	800 lm (ca.)
CRI (Farbwiedergabeindex)	>95
Dimmbar	Ja, stufenlos
Stromversorgung	Netzadapter (im Lieferumfang) oder Sony-NP-F-Akku (nicht im Lieferumfang)
Abmessungen (ca.)	30 x 25 x 5 cm
Gewicht (ca.)	0,8 kg
Befestigung	1/4"-Gewinde und Blitzschuhadapter
Material	Gehäuse aus Aluminiumlegierung
Im Lieferumfang enthaltenes Zubehör	Netzadapter, Diffusionsfilter, Tragetasche
Steuerungsmethode	Manuelle Drehregler
Betriebstemperatur	-10 °C bis 40 °C
Sicherheitsmerkmale	Überhitzungsschutz, Unterspannungsschutz
Wartung	Mit einem weichen, trockenen Tuch abwischen; Feuchtigkeit vermeiden
Verfügbarkeit von Ersatzteilen	LED-Panels und Netzteile sind über den Konig-Kundendienst erhältlich
Garantie	1 Jahr (Standard)

Häufig gestellte Fragen - KN-LED60 KONIG

Wie schließe ich die KN-LED60 an meine Kamera an?

Befestigen Sie sie mit dem Blitzschuhadapter oder dem 1/4"-Gewinde an der Unterseite. Ziehen Sie sie fest an, um ein Verrutschen zu vermeiden.

Kann ich wiederaufladbare Akkus verwenden?

Ja, das Licht unterstützt wiederaufladbare Akkus vom Typ Sony NP-F (nicht im Lieferumfang). Legen Sie sie in das Akkufach ein.

Was ist der Farbtemperaturbereich?

Er ist von 3200K bis 5600K einstellbar, sodass Sie sich an das Umgebungslicht anpassen oder zwischen warmen und kühlen Tönen wechseln können.

Wie dimme ich das Licht?

Verwenden Sie den Drehregler für die Helligkeit auf der Rückseite. Drehen Sie ihn im Uhrzeigersinn, um die Helligkeit zu erhöhen.

Ist dieses Licht flimmerfrei für Videoaufnahmen?

Ja, es ist mit flimmerfreier Technologie ausgestattet, die für Videoaufnahmen geeignet ist.

Wie sollte ich das LED-Panel reinigen?

Wischen Sie es vorsichtig mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Flüssigkeiten oder Scheuermittel.

Hat die KN-LED60 eine Garantie?

In der Regel ist eine 1-jährige Garantie enthalten. Überprüfen Sie Ihre Kaufrechnung zur Bestätigung.

Kann ich sie im Freien verwenden?

Ja, bei Akkubetrieb ist sie tragbar. Vermeiden Sie jedoch Regen oder übermäßige Feuchtigkeit.

Wie stelle ich den Neigungswinkel ein?

Lockern Sie den Neigungsbügelknopf, positionieren Sie das Licht wie gewünscht und ziehen Sie den Knopf dann fest, um es zu arretieren.

Sind Ersatzteile erhältlich?

Ja, Ersatzteile wie LED-Panels und Netzteile können über den Konig-Kundendienst bestellt werden.

BEDIENUNGSANLEITUNG KN-LED60 KONIG

ANLEITUNG (S. 6) LED-Leuchte

• KN-LED60 LED-Leuchte
• Blitzschiene
• Feststelladapter
• Adapter für Sony®
• 7,4 V 2300 mAh (NP-F550) Akku
• 230 V AC-Ladegerät
• Netzkabel für 230 V AC-Ladegerät

Adapter für Sony® Camcorder

Li-Ion Akku Ladegerät und Kabel

Aufladen des Akkus

Um den Akku aufzuladen, setzen Sie ihn auf der Oberseite des Ladegerätes direkt vor den Metallkontakten auf und drücken Sie ihn nach vorn.

Stecken Sie das eine Ende des mitgelieferten Netzkabels in das Ladegerät und das andere in eine Steckdose. Das Ladelämpchen leuchtet rot auf, was auf einen aktiven Ladezustand hindeutet, und wird grün, wenn der Ladevorgang beendet ist.

Laden Sie den Akku über Nacht, bevor Sie ihn zum ersten Mal benutzen.

Legen Sie den Akku wie abgebildet auf...

...und schieben Sie ihn bis zum Einrasten nach links

Einlegen des Akkus

Um den Akku in die KN-LED60 Leuchte einzulegen, setzen Sie ihn auf der Halterung direkt vor den Kontakten auf und drücken Sie ihn nach vorn. Am „Klick“ erkennen Sie, dass er eingerastet ist. Voll aufgeladen sollte er ca. 1,5 Stunden halten.

Drücken Sie den Arretierknopf und schieben Sie den Akku nach hinten

Herausnehmen des Akkus

Zum Herausnehmen des Akkus drücken Sie den Arretierknopf, welcher sich am Gerät am Ende des Akkus befindet. Ziehen Sie den Akku etwa einen halben Zentimeter heraus. Der Akku ist nun nicht mehr eingerastet und kann vom Gehäuse des KN-LED60 abgenommen werden.

Benutzung des Feststelladapters

Der Feststelladapter wird benötigt, wenn Sie eine Blitzschiene benutzen oder die Leuchte direkt auf den Blitzaufsatz Ihrer Kamera aufstecken möchten.

Suchen Sie am KN-LED60 die zwei Fassungen, in welche der silberne Schuh des Feststelladapters passt. Eine ist für „vertikale“ und eine für „horizontale“ Benutzung gedacht.

Schieben Sie den silbernen Schuh des Feststelladapters in die Fassung der Leuchte. Ziehen Sie dann den oberen Rändelring an, bis der Feststelladapter fest an der Leuchte sitzt. Nicht zu fest anziehen!

Auf dem Blitzaufsatz befestigt

Der andere Schuh des Feststelladapters hat einen standardmäßigen Zubehörschuh und ein 1/4 x 20 Gewinde. Wenn die Leuchte auf eine Kamera montiert werden soll, schieben Sie einfach den Feststelladapter auf den Blitzaufsatz und ziehen Sie den Rändelring an, bis die Leuchte fest sitzt. Nicht zu fest anziehen!

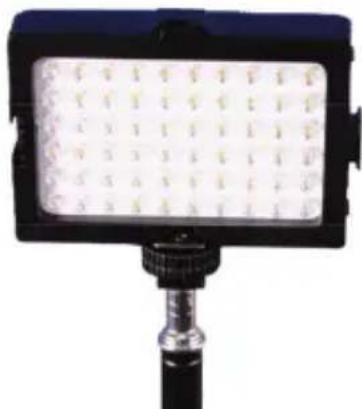

Auf einem Lichtträger befestigt

Die Leuchte kann mit dem 1/4x20 Gewinde an seinem Schuh auch auf einem Stativ oder Lichtträger montiert werden.

Verwendung der Blitzschiene

Wenn Sie die Blitzschiene nutzen möchten, befestigen Sie diese mit dem 1/4x20 Gewindekopf am Boden einer Kamera oder eines Camcorders und schieben dann die KN-LED60 Leuchte (zusammen mit befestigten Feststelladapter) auf den Blitzaufsatz und ziehen den Rändelring fest.

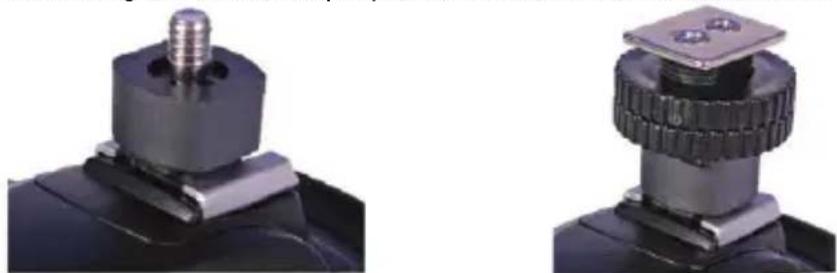

Zuerst Adapter anbringen... ...dann Feststelladapter auf
Sony®-Adapter aufschrauben

Benutzung des Adapters mit Sony®-Camcordern

Der Sony® Adapter muss mit Hilfe der Ausrichtstifte auf den Schuh der Kamera/des Camcorders aufgesetzt und in Position geschoben werden. Während Sie den Sony® Adapter festhalten, schrauben Sie den Feststelladapter (mit dem 1/4x20 Gewinde) auf den Sony® Adapter. Dabei rastet die Arretierfeder des Adapters im Blitzschuh des Camcorders ein, was für einen festen Sitz sorgt.

Hinweis: Wenn Sie die beiden Stücke zuerst zusammenstecken, stellt sich die Arretierfeder fest und der Fuß kann dann nicht einrasten.

Ein/Aus-Schalter

Einschalten des KN-LED60

Um das Licht einzuschalten, schieben Sie einfach den Schiebeschalter auf der Rückseite des KN-LED60 auf die Position „ON“. (Die rote LED leuchtet auf, wenn der Akku aufgeladen werden muss. Während der Benutzung leuchtet sie nicht.)

Erweitern des KN-LED60

Mehrere KN-LED60 können miteinander verbunden werden, um eine größere Lichtausbeute zu erzielen. Jedes Gerät benötigt dazu einen eigenen Akku.

Sicherheitsvorkehrungen:

Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerät bitte von der Spannungsversorgung und von anderen Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch säubern. Keine Reinigungs-oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
